楼承板型号楼板厚度楼承板厚度
施工最大跨度
单跨双跨三跨
yx75-230-690 110
0.75 2.6 2.75 2.9
1.0
2.8 2.94
3.1
1.2 3.2 3.67 3.9
1.5 4.75 4.9 5.1 115
0.75 2.45 2.66 2.8
1.0
2.65 2.8 2.92
1.2
2.89
3.2 3.46
1.5 3.98 4.3 4.85 140
0.75 2.35 2.55 2.7
1.0
2.5 2.67 2.85
1.2
2.89
3.13 3.46
1.5 3.68 3.96 4.1 165
0.75 2.23 2.34 2.65
1.0
2.38 2.5 2.77
1.2
2.63 2.94
3.06
1.5 3.13 3.43 3.86
注：楼板厚度，楼承板厚度单位为mm，跨度单位为m
常见闭口楼承板规格
yx51-200-600 厚度（mm）
截面惯性矩
（cm*4/m）
截面抵抗矩
（cm*3/m）
0.8 54.803 14.42
1.0 68.504 18.02
1.2 8
2.204 21.63
1.5 10
2.756 27.04
yx65-185-555 厚度（mm）
截面惯性矩
（cm*4/m）
截面抵抗矩
（cm*3/m）
0.8 92.47 45.35
0.9 104.88 51.36
1.0 123.99 59.72
1.2 154.30 74.09 1.5 178.66 86.04
yx65-170-510 厚度
截面惯性矩
（cm*4/m）
截面惯性矩
（cm*4/m）0.8 42.5 20.86
0.9 48.57 23.78
1.0 60.72 29.58 1.2 7
2.87 35.33
yx65-254-762 厚度（mm）
截面惯性矩
（cm*4/m）
截面惯性矩
（cm*4/m）
0.8 48.19 29.36
0.9 55.07 33.45
1.0 68.84 41.56
1.2 8
2.62 49.58
yx40-185-740 厚度（mm）
截面惯性矩
（cm*4/m）
截面惯性矩
（cm*4/m）
0.8 78.94 9.51
0.9 34.81 11.66
1.0 40.68 13.60
1.2 46.55 15.59
常见开口楼承板参数（76波高）
yx76-305-915 厚度（mm）
截面惯性矩
（cm*4/m）
截面惯性矩
（cm*4/m）
0.8 108.1 28.4
1.0 134.36 35.28
1.2 160.3 4
2.07
1.5 198.64 5
2.09
yx76-344-688 厚度（mm）
截面惯性矩
（cm*4/m）
截面惯性矩
（cm*4/m）
0.8 91.62 23.46
1.0 119.38 30.61
1.2 14
2.01 38.98
1.5 178.70 46.80
【国家标准】 1、GB-50017-2003、《钢结构设计规范》 2、GB50018-2002、《冷弯薄壁型钢结构技术规范》 3、GB-50205-2001、《钢结构结构施工质量验收规范》 4、GB50191-93、《构筑物抗震设计规范》 5、GBJ135-90、《高耸结构设计规范》 6、GB500046、《工业建筑防腐蚀设计规范》 7、GB8923-88、《涂装前钢材表面锈蚀等级和涂装等级》 8、GB14907-2002、《钢结构防火涂料通用技术条件》 9、GB-50009-2001、《建筑结构荷载规范》 10、GBT-50105-2001、《建筑结构制图标准》 11、GB-50045-95、《高层民用建筑设计防火规范》(2001年修订版) 12、GB-50187-93、《工业企业总平面设计规范》 【行业标准】 1、JGJ138-2001/J130-2001、型钢混凝土组合结构技术规程 2、JGJ7-1991、网架结构设计与施工规程 3、JGJ61-2003/J258-2003、网壳结构技术规程 4、JGJ99-1998、高层民用建筑钢结构技术规程(正修订) 5、JGJ82-91、钢结构高强度螺栓连接的设计、施工及验收规程 6、JGJ81-2002/J218-2002、建筑钢结构焊接技术规程 7、DL/T5085-1999、钢－混凝土组合结构设计规程 8、JCJ01-89、钢管混凝土结构设计与施工规程 9、YB9238-92、钢－混凝土组合楼盖结构设计与施工规程 10、YB9082-1997、钢骨混凝土结构技术规程 11、YBJ216-88、压型金属钢板设计施工规程(正修订) 12、YB/T9256-96、钢结构、管道涂装技术规程 13、YB9081-97、冶金建筑抗震设计规范 14、CECS102:2002、门式刚架轻型房屋钢结构技术规程 15、CECS77：96、钢结构加固技术规范

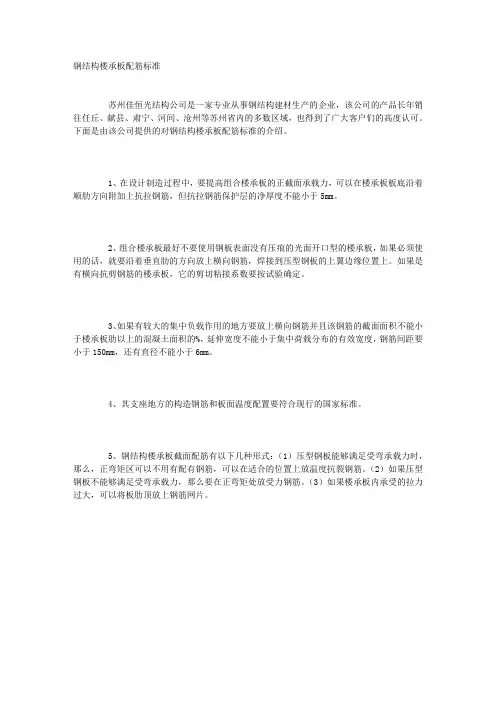

钢结构楼承板的配筋问题简析 1、组合楼板是各向异性版，判断是单向板还是双向板要根据各向异性系数，根据各向异性系数计算有效(换算)边长，按有效边长的比判断是单向板还是双向板。 2、判定为双向板，垂直肋方向配筋配在波峰上，顺肋方向配在波谷处，但应注意应有不小于20mm的保护层，该保护层主要是保证钢筋的粘结力。抗力计算则是垂直肋方向为肋以上混凝土厚度作为板厚，顺肋方向则从波谷算起，即组合楼板厚度为板厚。 3、延顺肋方向，压型钢板(将压型钢板换算成钢筋)如能满足正截面承载力要求，且满足剪切粘结承载力要求，可以不配顺肋方向的钢筋。特别注意应计算剪切粘结承载力，组合楼板一般是被剪切粘结控制的。《高钢规》没有剪切粘结计算，这是疏忽。 4、如果按双向板计算，波峰处的钢筋必须配置，压型钢板在垂直肋的方向没有任何作用。 5、组合楼板绝大多数都是单向板，极特别的，比如角部可能是双向板，因为有斜梁一般跨度很小，不计算按其他部位同样配置基本可以满足。 6、板顶的分布筋是必须满足GB50010规定的。 7、顺肋方向在梁支座处，是连续还是铰接，不取决于压型钢板，而取决于负弯矩钢筋，压型钢板受压忽略不计。垂直肋方向一般认为是铰接，但应配置抗裂构造筋。 8、组合楼板并不要求栓钉按组合梁设计，但必须有一定的构造栓钉以保证板与梁的整体性。 9、如果是设计组合梁，一般次梁按组合梁计算，主梁(框架梁)不宜按组合梁计算承载力，因为框架梁承担反复荷载，组合梁没有抗震试验报告--这一点被规范忽略了，GB50017与GB50010
不同，GB50017没有抗震的内容。主梁在使用荷载下挠度是可以按组合梁验算(如果满足组合梁要求)。10、PKPM没用过，不能回答你，非常抱歉，SPA2000可直接选择压型钢板组合楼板。
楼承板型号楼板厚度楼承板厚度 施工最大跨度 单跨双跨三跨 yx75-230-690 110 0.75 2.6 2.75 2.9 1.0 2.8 2.94 3.1 1.2 3.2 3.67 3.9 1.5 4.75 4.9 5.1 115 0.75 2.45 2.66 2.8 1.0 2.65 2.8 2.92 1.2 2.89 3.2 3.46 1.5 3.98 4.3 4.85 140 0.75 2.35 2.55 2.7 1.0 2.5 2.67 2.85 1.2 2.89 3.13 3.46 1.5 3.68 3.96 4.1 165 0.75 2.23 2.34 2.65 1.0 2.38 2.5 2.77 1.2 2.63 2.94 3.06 1.5 3.13 3.43 3.86 注：楼板厚度，楼承板厚度单位为mm，跨度单位为m 常见闭口楼承板规格 yx51-200-600 厚度（mm） 截面惯性矩 （cm*4/m） 截面抵抗矩 （cm*3/m） 0.8 54.803 14.42 1.0 68.504 18.02 1.2 8 2.204 21.63 1.5 10 2.756 27.04 yx65-185-555 厚度（mm） 截面惯性矩 （cm*4/m） 截面抵抗矩 （cm*3/m） 0.8 92.47 45.35 0.9 104.88 51.36 1.0 123.99 59.72
1.2 154.30 74.09 1.5 178.66 86.04 yx65-170-510 厚度 截面惯性矩 （cm*4/m） 截面惯性矩 （cm*4/m）0.8 42.5 20.86 0.9 48.57 23.78 1.0 60.72 29.58 1.2 7 2.87 35.33 yx65-254-762 厚度（mm） 截面惯性矩 （cm*4/m） 截面惯性矩 （cm*4/m） 0.8 48.19 29.36 0.9 55.07 33.45 1.0 68.84 41.56 1.2 8 2.62 49.58 yx40-185-740 厚度（mm） 截面惯性矩 （cm*4/m） 截面惯性矩 （cm*4/m） 0.8 78.94 9.51 0.9 34.81 11.66 1.0 40.68 13.60 1.2 46.55 15.59
钢结构规范及图集 【国家标准】 1、GB-50017-2003《钢结构设计规范》 2、GB50018-2002冷弯薄壁型钢结构技术规范》 3、GB-50205-2001《钢结构结构施工质量验收规范》 4、GB50191-93构筑物抗震设计规范》 5、GBJ135-90高耸结构设计规范》 6、GB500046《工业建筑防腐蚀设计规范》 7、GB8923-88《涂装前钢材表面锈蚀等级和涂装等级》 8、GB14907-2002《钢结构防火涂料通用技术条件》 9、GB-50009-2001《建筑结构荷载规范》 10、GBT-50105-2001《建筑结构制图标准》 11、GB-50045-95《高层民用建筑设计防火规范》(2001年修订版) 12、GB-50187-93 《工业企业总平面设计规范》 【行业标准】 1、JGJ138-2001/J130-2001型钢混凝土组合结构技术规程 2、JGJ7-1991网架结构设计与施工规程 3、JGJ61-2003/J258-2003网壳结构技术规程 4、JGJ99-1998高层民用建筑钢结构技术规程(正修订) 5、JGJ82-91钢结构高强度螺栓连接的设计、施工及验收规程 6、JGJ81-2002/J218-2002建筑钢结构焊接技术规程 7、DL/T5085-1999钢－混凝土组合结构设计规程 8、JCJ01-89钢管混凝土结构设计与施工规程
9、YB9238-92钢－混凝土组合楼盖结构设计与施工规程 10、YB9082-1997钢骨混凝土结构技术规程11、YBJ216-88压型金属钢板设计施工规程(正修订)12、YB/T9256-96钢结构、管道涂装技术规程13、YB9081-97冶金建筑抗震设计规范14、CECS102:2002门式刚架轻型房屋钢结构技术规程15、CECS77：96钢结构加固技术规范16、YB9257-96钢结构检测评定及加固技术规范17、CECS28：90钢管混凝土结构设计与施工规程18、YB9254-1995钢结构制作安装施工规程19、CECS159：2004矩形钢管混凝土结构技术规程20、CECS24:90钢结构防火涂料应用技术规范21、CECS158：2004索膜结构技术规程22、CECS23:90钢货架结构设计规范23、CECS78:96塔桅钢结构施工及验收规程24、CECS167:2004拱形波纹钢屋盖结构技术规程25、JGJ85-92预应力筋用锚具、夹具和连接器应用技术规程26、CECS多、高层建筑钢－混凝土混合结构设计规程27、CECS热轧H型钢构件技术规程28、CECS钢结构住宅建筑设计技术规程29、CECS建筑拱形钢结构技术规程30、CECS钢龙骨结构技术规程31、CECS 轻型房屋钢结构技术规程32、CECS冷弯型钢受力蒙皮结构技术规程33、CECS混凝土钢管叠合柱技术规程34、CECS钢管结构技术规程35、CECS预应力钢结构技术规程36、CECS 建筑用铸钢节点技术规程37、CECS钢结构抗火设计规程 【地方标准】1、DB29-57-2003/J10297-2003天津市钢结构住宅设计规程2、DBJ13-51-2003/J10279-2003钢管混凝土结构技术规程（福建省）3、DBJ13-61-2004/J10429-2004钢－混凝土混合结构技术规程（福建省）4、DG/T08-008-2000/J10041-2000建筑钢结构防火技术规程（上海市）5、DBJ08-68-97轻型钢结构设计规程（上海市）6、DBJ01-616-2004/J10411-2004建筑防火涂料（板）工程设计、施工与验收规程（北京市）7、DBJ08-32-92高层建筑钢结构设计暂行规定（上
中国建筑股份有限公司 CHINA STATE CONSTRUCTION . LTD 东北亚（长春）国际机械城会展中心设计、采购、施工总承包 钢结构工程钢筋桁架楼承板施工方案 2017年9月 中建二局 第三建筑工程有限公司
目录
项目概况 本工程位于长春市高新技术产业开发区长德新区。用地性质为M2工业用地。用地东北侧为长德甲三路，东南侧为长德丙一街，西南侧为长德丙二十九路，西北侧长德大街。地基基础条件较好，是东北亚（长春）国际机械城最重要的组成部分，将承担机械城的会展职能。 参建单位 组织机构 总承包组织机构图
专业分包组织机构图 方案概况 本方案适用东北亚（长春）国际机械城会展中心钢筋桁架楼承板施工。钢筋桁架楼承板型号TD-60,其中钢筋桁架上下弦钢筋采用热轧钢筋HRB400级，腹杆采用成盘供应的冷轧钢筋CRB550级。底板和边模钢模厚度分别为、，边模材质为Q235B，其中底模屈服强度不低于250N/mm2，镀锌层两面总计不小于120g/m2，施工总面积约为37500m2。钢筋桁架楼承板大样图如下： 图 1钢筋桁架楼承板大样图 施工要点 （1）材料检验：板厚是否符合设计要求，材质证明书和复检资料，产品合格证。 （2）绘制钢筋桁架楼承板排版图，绘制构件表，由生产厂家完成。 （3）钢筋桁架楼承板质量检验按设计和规范标准。 （4）钢筋桁架楼承板铺设的重点是边角处理，钢筋桁架楼承板四周边缘的搭接宽度应按设计规范的尺 寸铺设，不能少搭或不搭。 （5）钢筋桁架楼承板的切割采用等离子切割，严禁用乙炔、氧气切割，大孔的四周应补强。 （6）局部开孔采用无齿锯或开孔器进行。 编制依据
钢结构厂房楼承板施工方 ********车间3#厂房，本项目建筑面积12779平米，建筑主厂房高度16.55米。主体结构形式为钢架结构，分两层，一层平台高6米，楼面采用压型金属板做永久性支承模板与现浇钢筋混凝土结构层共同工作，构成建筑物的永久组合 200mm，高出楼承板30mm。混凝土强度等级为C25。 楼承板的工艺流程大体是这样的：弹线→排版下料→吊运→压型钢板安装→堵头板和封边板安装→焊接固定→验收→布筋→埋件→浇筑→养护。 1、弹线先在铺板区弹出钢梁的中心线，梁的中心线是铺设楼承板固定主位置的控制线。由主梁的中心线控制楼承板搭接钢梁的搭接宽度，并决定楼承板与钢梁熔透焊接的焊点位置。梁的中心线将决定熔透焊次栓钉的焊接位置。因楼承板铺设后难以观测次梁翼缘的具体位置，故将次梁的中心线及次梁翼缘宽度返弹在主梁的中心线上，定栓钉时固应将次梁的中心线及次梁翼缘宽度再返弹到次梁面上的楼承板上。 2、排版下料根据图纸设计要求的搭接长度，主次梁位置、间距，跨度尺寸，分为标准跨压型钢板排版图；非标准跨压型钢板排版图；标准节点作法详图；个
别节点的作法详图；压型钢板编号、材料清单等。本工程压型钢板与主梁搭接尺寸不小于50mm。 3、吊装： 1）压型钢板厂家供货时，压型钢板应以安装单元为单位成捆运至现场，捆压型钢板按照厂家提供的布置图将压型钢板按照铺装顺序叠每放整齐。2）压型钢板起吊前，需按设计施工图核对其板型、尺寸、块数和所在部位，确认配料无误后，分别随主体结构安装顺序和进度，吊运到各施工节间成叠堆放。堆放应成条分散。压型板在吊放于梁上时应以缓慢速度下放，切忌粗暴的吊放动作。3）压型钢板在装、卸、安装中严禁用钢丝绳捆绑直接起吊，应使用软吊索或在钢丝绳与板接触的转角处加胶皮或钢板下使用垫木，输运及堆放应有足够支点，以防变形。起吊要平稳，不能有倾斜现象，以防滑落伤人。4）压型钢板成捆堆置，应横跨多根钢梁，单跨置于两根梁之间时，应注意两端支承宽度，避免倾倒而造成坠落事故。5）刮风速≥6m/s时禁止施工，己拆开的压型钢板应重新捆扎，否则，压型钢板很可能被大风刮起，造成安全事故或损坏压型钢板。 4、安装 1）铺设前对弯曲变形者应矫正好。2）钢梁顶面要保持清洁，严防潮湿及涂刷油漆未干。3）安装压型钢板前，应在梁上标出压型钢板铺放的位置线。铺放压型钢板时，邻两排压型钢板端头的波形槽口应对准。吊装就位后，相板先从钢梁己弹出的起铺线开始，沿铺设方向单块就位，到控制线后应适当调整板缝。4）应严格按照图纸和规范的要求来散板与调整位置，板的直线度为单跨最大偏差10mm，板的错口要求＜5mm，检验合格后方可与主梁连接。5）压型钢板的铺设方向本工程铺设方向应垂直于小次梁方向铺设，在主梁处断开，搭接不小于50mm。6）不规则面板的铺设根据现场钢梁的布置情况，以钢梁的中心线进行放线，然后在放出控制线，得出实际要铺设压型钢板的面积，再根据压型钢板的的宽度进行排版。之后再对压型钢板进行放样，切割。将压型钢板在地面在平台上进行预拼和，发现有咬合不紧和不严密的部位要进行调整。按照实际排版图进行铺设，连接固定。 5、挡板、收边板与封边板安装为防止楼板混凝土浇筑时漏浆，保持楼承板密封严密、和四边结构尺寸。挡板、收边板与封边板的厚度不小于4mm。 6、焊接固定 1）每一片压型钢板两侧沟底均需以16mm直径的焊钉与钢梁固定，焊点的平均最大间距为20㎝。焊接材料应得穿透压型钢板并与钢梁材料有良好的熔接。果采用穿透式栓钉直接透过压型钢板植焊于钢梁如上，则栓钉可以取代上述的部分焊点数量。 2）与钢梁的焊接不仅包括压型钢板两端头的支承钢梁，还包括跨间的次梁；如果栓钉的焊接电流过大，造成压型钢板烧穿而松脱，应在栓钉旁边补充焊点。
钢结构厂房楼承板施工方案 一、工程概况： ********车间3#厂房，本项目建筑面积12779平米，建筑主厂房高度16.55米。主体结构形式为钢架结构，分两层，一层平台高6米，楼面采用压型金属板做永久性支承模板与现浇钢筋混凝土结构层共同工作，构成建筑物的永久组合结构。习惯称为结构楼承板。楼承板还包括挡板、封口板、收边板等附属构件。楼承板铺设与钢梁连接，板端头与钢梁熔透点焊，中间采用栓钉与钢梁穿透熔焊。钢承板为钢结构建筑之重要配套产品，具有施工简单快捷，缩短工期；取代传统模板，改善传统模板之缺点；可作为结构强度之一部份，减低材料成本；易于配筋、配线、配管之施工；外观整洁美观；重量轻、强度高、承重大、抗震能力好等特点。本工程钢承板采用YX-344-688型钢承板，板厚1.0mm厚，焊钉为?16间距200mm，高出楼承板30mm。混凝土强度等级为C25。 二、施工工艺楼承板的工艺流程大体是这样的：弹线→排版下料→吊运→压型钢板安装→堵头板和封边板安装→焊接固定→验收→布筋→埋件→浇筑→养护。 三、主要分项施工方法： 1、弹线先在铺板区弹出钢梁的中心线，梁的中心线是铺设楼承板固定主位置的控制线。由主梁的中心线控制楼承板搭接钢梁的搭接宽度，并决定楼承板与钢梁熔透焊接的焊点位置。梁的中心线将决定熔透焊次栓钉的焊接位置。因楼承板铺设后难以观测次梁翼缘的具体位置，故将次梁的中心线及次梁翼缘宽度返弹在主梁的中心线上，定栓钉时固应将次梁的中心线及次梁翼缘宽度再返弹到次梁面上的楼承板上。 2、排版下料根据图纸设计要求的搭接长度，主次梁位置、间距，跨度尺寸，分为标准跨压型钢板排版图；非标准跨压型钢板排版图；标准节点作法详图；个别节点的作法详图；压型钢板编号、材料清单等。本工程压型钢板与主梁搭接尺寸不小于50mm。 3、吊装： 1）压型钢板厂家供货时，压型钢板应以安装单元为单位成捆运至现场，捆压型钢板按照厂家提供的布置图将压型钢板按照铺装顺序叠每放整齐。2）压型钢板起吊前，需按设计施工图核对其板型、尺寸、块数和所在部位，确认配料无误后，分别随主体结构安装顺序和进度，吊运到各施工节间成叠堆放。堆放应成条分散。压型板在吊放于梁上时应以缓慢速度下放，切忌粗暴的吊放动作。3）压型钢板在装、卸、安装中严禁用钢丝绳捆绑直接起吊，应使用软吊索或在钢丝绳与板接触的转角处加胶皮或钢板下使用垫木，输运及堆放应有足够支点，以防变形。起吊要平稳，不能有倾斜现象，以防滑落伤人。4）压型钢板成捆堆置，应横跨多根钢梁，单跨置于两根梁之间时，应注意两端支承宽度，避免倾倒而造成坠落事故。5）刮风速≥6m/s4级风时禁止施工，己拆开的压型钢板应重新捆扎，否则，压型钢板很可能被大风刮起，造成安全事故或损坏压型钢板。 4、安装 1）铺设前对弯曲变形者应矫正好。2）钢梁顶面要保持清洁，严防潮湿及涂刷油漆未干。
1适用围 压型钢板（又称楼承板）：镀锌薄钢板经辊压成型，其截面成梯形、倒梯形或类似形状的波形，在建筑中用于楼板永久性支撑模板，也可被选用为其他用途的钢板。 本工艺标准所指的压型金属板是指用于钢结构建筑的楼板的永久性支承模板。它既是楼盖的永久性支承模板，根据设计它还可以与现浇混凝土层共同工作，是建筑物的永久组成部分，习惯称为结构楼承板。本工艺标准适用于结构楼承板的施工。 2执行标准标准及规 《钢结构结构施工质量验收规》GB50205-2001 《建筑用压型钢板》GB／T12755—91 2.3.3 基本规定 压型钢板安装应在钢结构楼层梁全部安装完成、检验合格并办理有关隐蔽手续以后进行，最好是整层施工。 压型钢板应按施工要求分区、分片吊装到施工楼层并放置稳妥，及时安装，不宜在高空过夜，必须过夜的应临时固定。 压型钢板的几何尺寸、重量及允许偏差应符合《建筑用压型钢板》GB／T12755 的要求。高空施工的安全走道应按施工组织设计的要求搭设完毕。施工用电的连接应符合安全用电的有关要求，严格做到一机、一闸、一漏电。 2.3.3.5 压型钢板的切割应用冷作、空气等离子弧等方法切割，严禁用氧气乙炔焰切割。3施工准备 3.1 技术准备 （1）压型钢板的板型确认 楼承板施工之前，应当根据施工图的要求，选定符合设计规定的材料（主要是考虑用于楼承板制作的镀锌钢板的材质、板厚、力学性能、防火能力、镀锌量、压型钢板的价格等经济技术要求），板型报设计审批确认。 （2）压型钢板排布图根据已确认板型的有关技术参数绘制压型钢板排版图。简言之，所谓压型钢板排版图就是根据已经选定的板型宽度，根据结构设计的楼板承载要求及建筑分隔，在图纸上预先排布压型钢板，从而确定板材的加工长度、数量，给出材料编号和采购清单，实际施工时据此安 装压型钢板。压型钢板排版图应当包含以下容：标准层压型钢板排版图；非标准层压型钢板排版图；标准节点作法详图；个别节点的作法详图；压型钢板编号、材料清单等。 （3）其他技术准备 1）根据设计文件、施工组织设计和压型钢板的排版图的有关要求和容编制压型钢板施工作业指导书和有关安全、技术交底文件，根据责任围和施工容下发到有关工段和个人，进行严格的作业交底。 2）在铺设压型钢板之前应及时办理已经安装完毕的钢结构安装、焊接、接点处防腐等工程的隐蔽验收。 3.2 材料要求 （1）材料种类 压型钢板施工使用的材料主要有焊接材料，如E43XX 的焊条、用于局部切割的干式云石机锯片、手提式砂轮机砂轮片等。所有这些材料均应符合有关的技术、质量和安全的专门规定。 （2）规格品种由于压型钢板厚度较小，为避免施工焊接固定时焊接击穿，焊接时所采用的焊条直径可采用φ2.5mm．φ3.2mm 等小直径的焊条；

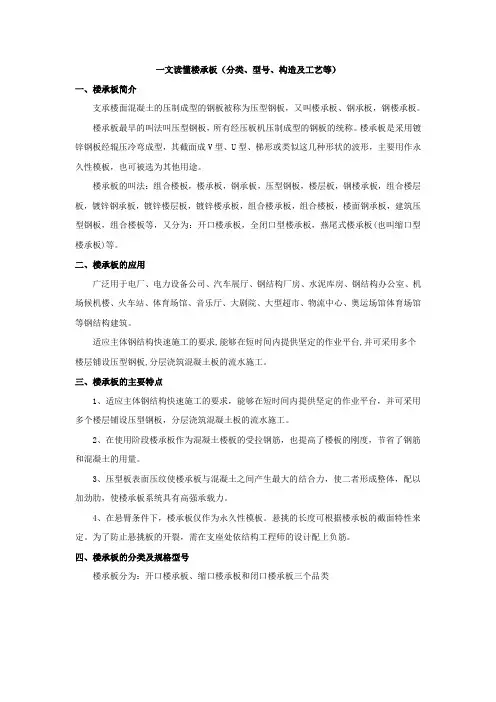

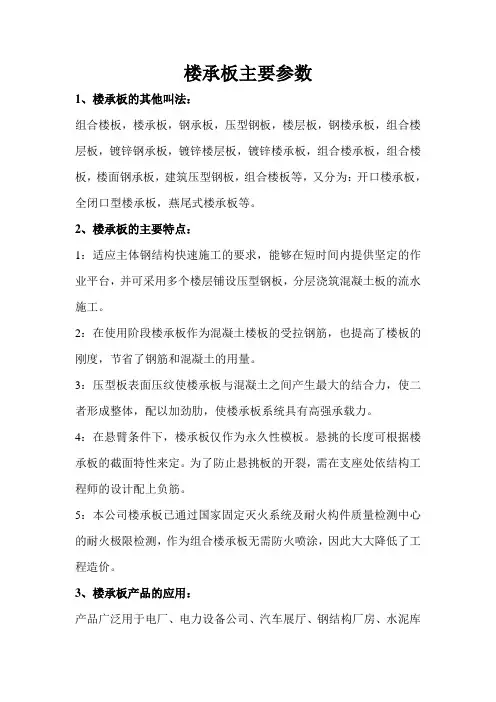

楼承板主要参数 1、楼承板的其他叫法： 组合楼板，楼承板，钢承板，压型钢板，楼层板，钢楼承板，组合楼层板，镀锌钢承板，镀锌楼层板，镀锌楼承板，组合楼承板，组合楼板，楼面钢承板，建筑压型钢板，组合楼板等，又分为：开口楼承板，全闭口型楼承板，燕尾式楼承板等。 2、楼承板的主要特点： 1：适应主体钢结构快速施工的要求，能够在短时间内提供坚定的作业平台，并可采用多个楼层铺设压型钢板，分层浇筑混凝土板的流水施工。 2：在使用阶段楼承板作为混凝土楼板的受拉钢筋，也提高了楼板的刚度，节省了钢筋和混凝土的用量。 3：压型板表面压纹使楼承板与混凝土之间产生最大的结合力，使二者形成整体，配以加劲肋，使楼承板系统具有高强承载力。 4：在悬臂条件下，楼承板仅作为永久性模板。悬挑的长度可根据楼承板的截面特性来定。为了防止悬挑板的开裂，需在支座处依结构工程师的设计配上负筋。 5：本公司楼承板已通过国家固定灭火系统及耐火构件质量检测中心的耐火极限检测，作为组合楼承板无需防火喷涂，因此大大降低了工程造价。 3、楼承板产品的应用： 产品广泛用于电厂、电力设备公司、汽车展厅、钢结构厂房、水泥库
房、钢结构办公室、机场候机楼、火车站、体育场馆、音乐厅、大剧院、大型超市、物流中心、奥运场馆体育场馆等钢结构建筑。 4、楼承板产品测试 1：动态加载测试，合格的楼承板需经过若干组动态加载测试，得出复合板的剪切-粘结系数，试验出该楼承板与混凝土结合能力，得出其在大跨度上承受的设计荷载。 2：耐火测试，利用3组楼板在耐火实验室做了1.5小时、2小时及3小时的加载耐火测试，同时测量楼板内的温度分布，试验出该楼承板是否达到隔热要求，在耐火阶段的正弯矩抵抗能力如何。 5、楼承板的构造与使用方法 楼承板型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm，高5 1 mm ~76mm.工程楼面楼承板与钢筋混凝土结构共同作用，系复合结构。楼承板铺设与钢梁连接，板端头与钢梁熔透点焊，中间采用栓钉与钢梁穿透熔焊；楼承板间用专用夹紧钳咬合压孔连接；堵头用专用镀锌堵头板与楼承板及钢梁点焊。如果是带弧形区楼承板异型裁切采用等离子切割机切割，其切口光滑，表面镀锌层完整。楼承板焊接采用手工电弧点焊，焊条为Ｅ4303，直径3.2mm，熔透焊接点为16mm.原设计焊点间距305mm，后将焊点增加1倍，以确保操作人员行走时楼承板不变形，混凝土浇筑时楼承板端头不漏浆。当楼面层结构标高变化不一致时，采取加焊型钢措施，使水平结构呈台阶过渡，当降低标高时工字梁腹板加焊角钢；抬升标高时工字梁翼缘加焊槽钢。当遇到楼面有预留洞口时尺寸一般是大于500mm×500mm时采用先开洞
目录 1 钢筋桁架楼承板简介 (2) 1.1 产品概况 (2) 1.2 产品形状 (2) 1.3 构件规格 (3) 2 材料 (3) 2.1 钢筋 (3) 2.2 混凝土 (4) 2.3 底模 (4) 2.4 焊条 (5) 3 钢筋桁架混凝土模板 (5) 3.1 钢筋桁架混凝土模板的形成 (5) 3.2 适用范围 (5) 3.3 设计需遵守的相关规定 (5) 4 钢筋桁架混凝土楼板受力特点 (6) 5 钢筋桁架混凝土楼板设计 (6) 5.1 设计内容 (6) 5.2 计算方法 (6) 5.3 设计步骤 (9) 5.4 构造要求 (9) 6 设计相关事宜 (9) 7 设计实例 (10) 7.1 工程概况 (11) 7.2 钢筋桁架楼承板长度确定 (11) 7.3 钢筋桁架楼承板选用及附加钢筋计算 (11) 7.4 施工示意图 (36) 附录一钢筋桁架楼承板选用表 (38) 附录二等跨连续板在均布荷载作用下的弯矩系数 (46) 附录三钢筋桁架楼承板节点详图 (48)

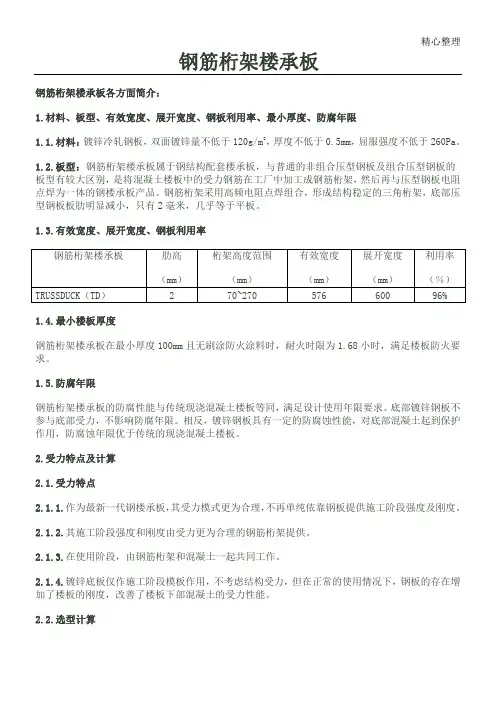

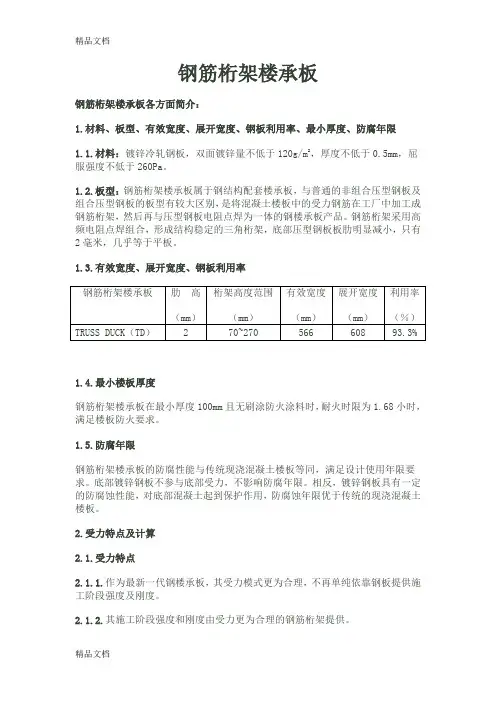

1 钢筋桁架楼承板简介 1.1 产品概况 1.1.1 钢筋桁架楼承板是将楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与底模连接成一体的组合楼承板。见图1.1.1。钢筋形成桁架，承受施工期间荷载，底模托住湿混凝土，因此这种技术免去支模、拆模的工作及费用。 注：左下角标注为肋高3mm 。 图1.1.1钢筋桁架楼承板 1.2 产品形状 1.2.1 A 型钢筋桁架楼承板形状见图1.2.1-1、图1.2.1-2； 1.2.2 B 型钢筋桁架楼承板形状见图1.2.2-1、图1.2.2-2； 图1.2.1-1 A型钢筋桁架楼承板横剖面图 h t c 下弦钢筋 上弦钢筋腹杆钢筋钢筋桁架间距 底模 C h 图1.2.1-2 A型钢筋桁架楼承板纵剖面图t 上弦钢筋下弦钢筋腹杆钢筋支座竖筋支座水平筋 底模钢筋桁架节点间距h t c 下弦钢筋 上弦钢筋钢筋桁架间距上弦钢筋底模
（楼承板）压型金属板安装施工方案1压型钢板安装施工工艺流程
2压型钢板安装施工 1、放样 A、放样时需先检查钢构大部尺寸，以免因钢构安装误差导致放样错误。 B、楼承板安装时，于楼承板两端端部弹设基准线，距钢梁翼缘边至少50mm 处。 C、楼承板以对接方式施工时，于楼承板两端端部弹设基准线，位于钢梁梁中心线。 D、边模施工放样，按边模底板扣除悬挑尺寸后，要求与钢梁搭接不少于50mm。 E、曲线悬挑处挡板作业，无需放样但需力求与曲线平行。 2、铺设 A、楼承板的铺设应由下往上逐层施工。 B、需确认钢结构已完成校正、焊接、检测后方可施工。 C、需确认所需的各种补强构件安装完工后，方可施工(边模补强除外)。 D、铺设时以楼承板母肋为基准起始边，依次铺设。 E、铺设时每片楼承板以确实宽度定位，并以片为单位，边铺设边定位方式作业。 梁上搭接 大于50mm 铺设时压型钢板的搭接长度应大于50mm
F、压型钢板在铺设时，纵、横向压型钢板要注意沟槽的对直沟通，以便于钢筋绑扎。要保证平面绷直，铺设好以后，不允许产生下凹现象。 压型钢板铺设成型 G、梁柱接头处所需楼承板切口需与收尾施工前，以等离子切割机(或客户同意之切割工具)完成切割作业。 H、封口板、边模、边模补强收尾工作应依灌浆进度要求，及时完成。 I、同一楼层平面内的压型钢板铺设时，本着先里后外的原则进行；对于有多个楼层的单元结构层，采取压型钢板预先铺设的方法，即先铺设顶层、后铺设下层，这主要是为了保证下层安装施工的安全。 3、固定 A、楼承板所用焊条为：E4313或E4322，直径在3.2mm以下。 B、楼承板所经大小梁均需于每个波谷至少点焊一处。 C、楼承板及收边板侧向搭接于钢梁之上的点焊间距不宜大于500mm. D、边模与钢梁焊接长度30mm-@305mm.
1、基础布置图这个算基础预埋板和筋板重量。 2、平台布置图这个是主要的重量所在，比较好看懂，也比较好核算。 3、轴面结构布置图这个主要计算柱子和斜撑横拉等。 4、轴面檩条布置图这个主要算檩条长度，包括窗檩等；拉条一般也在这种图里，通常为圆钢算长度乘以理论重量就行。 5、屋面结构布置、檩条布置等主要计算门架梁等的重量 6、外封图这个主要计算外封面积。采购时按面积采购。 7、节点图这个算是最难算的了如果是想要精确差不多相当于拆了一次钢结构的图。主要算连接板、筋板等的重量。 8、这些重量出来后记得要乘以损耗系数基本就是预算了。 算了几年了一点经验，希望能帮到你，注意有些型材在图中可能重复出现了，要扣除，材料表没有有时只是设计人员忘了，需要你去核实是否需计算在内。
钢结构图纸符号代表含义及识图常识GJ钢架GL钢架梁或GJL钢架梁 GZ钢架柱或GJZ 钢架柱 XG系杆SC水平支撑 YC隅撑ZC柱间支撑 LT檩条 TL托梁 QL墙梁GLT刚性檩条 WLT屋脊檩条 GXG刚性系杆 YXB压型金属板 SQZ山墙柱 XT斜拉条 MZ门边柱 ML门上梁 T 拉条 CG撑杆 HJ桁架 FHB复合板YG：压杆或是圆管（从材料表中分别） XG：系杆 LG：拉管 QLG：墙拉管 QCG：墙撑管 GZL直拉条 GXL斜拉条GJ30-1跨度为30m的门式刚架，编号为1号1。算量最基本的就是看图纸，土建的人都烦钢构图纸的太乱，其实我也有这种看法，因为平法并没有用在其上面，图样还保留了一前土建制图的原则，所以做为老人看比较习惯（101图集出之前的人），后来像我这样人看钢结构图纸真的看不习惯，不过没有办法，还是要习惯的，我们知道麻烦，但任何事情都有规律的，钢结构的详图结点相当的多，但这些变化真的在算的时候影响相当的小，重要是大的方向把握好，钢结构的结点图也是相当科学的，都和科学受力相对应。有许多是重复或对称等。认真的看都会看出来。对于图纸的特点，我会在下面讲春夏秋冬走健康之路看四季养生网健康饮食养生问题母婴保健养生小常识2。算重量，因为钢结构的算量基本上全是按吨计（板按M2）。钢材+钢材就是钢结构。而钢材多指型钢，对于型钢的分类算量的方法，我也会一一列出。并做出讲解。3。统计汇总，哈哈，此类应该是不难的，以清单为基本，分类汇总而以了。识图问路1。我对钢结构的认识，应该比大家深一些，因为我毕业的时候就进了一家钢结构公司，工作不到两个月，经常的工作就是画一个图纸的钢构件，把这个钢构件看明白了，画出来，他们叫钢结构深化设计（细化方案）做加工所用，说白了，一张钢板怎么加工这样的东东的。我讲的图识别，其它就是03G102上面的东东，大家有机会可以去下载看一下。闲言碎语不多讲，说说吧，钢结构图应该怎么看不头痛。把握好看图不难的原则，其实很简单，比建筑的施工简单多了，因为他每个部分都有详图，哪里不明白了，就看此图有没有什么详图符号，有就找，其实我看明白的地方不是详图的地方，拿出来与原图一对就明白了，是什么柱，是什么梁就明白了许多。一.钢结构1钢结构设计制图分为钢结构设计图和钢结构施工详图两阶段。2钢结构设计图应由具有设计资质的设计单位完成，设计图的内容和深度应满足编制钢结构施工详图的要求；钢结构施工详图（即加工制作图）一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成。注：若设计合同未指明要求设计钢结构施工详图，则钢结构设计内容仅为钢结构设计图。3钢结构设计图1）设计说明：设计依据、荷载资料、项目类别、工程概况、所用钢材牌号和质量等级（必要时提出物理、力学性能和化学成份要求）及连接件的型号、规格、焊缝质量等级、防腐及防火措施；2）基础平面及详图应表达钢柱与下部混凝土构件的连结构造详图；3）结构平面（包括各层楼面、屋面）布置图应注明定位关系、标高、构件（可布置单线绘制）的位置及编号、节点详图索引号等；必要时应绘制檩条、墙梁布置图和关键剖面图；空间网架应绘制上、下弦杆和关键剖面图；4）构件与节点详图a）简单的钢梁、柱可用统一详图和列表法表示，注明构年钢材牌号、尺寸、规格、加劲肋做法，连接节点详图，施工、安装要求。b）格构式梁、柱、支撑应绘出平、剖面（必要时加立面）、与定位尺寸、总尺寸、分尺寸、分尺寸、注明单构件型号、规格，组装节点和其他构件连接详图。4钢结构施工详图根据钢结构设计图编制组成结构构件的每个零件的放大图，标准细部尺寸、材质要求、加工精度、工艺流程要求、焊缝质量等级等，宜对零件进行编号；并考虑运输和安装能力确定构件的分段和拼装节点。《常用用术语》钢结构:是由钢板、型钢、冷弯薄壁型钢等通过焊接或螺栓连接所组成的结构。钢结构的特点:轻质高强；塑性、韧性好；各向同性，性能稳定；可焊性；不易渗漏；耐热但不耐火；耐腐蚀性差；制造简便，施工周期短。塑性:承受静力荷载时，材料吸收变形能的能力。塑性好，会使结构一般情况下不会由于偶然超载而突然断裂，给人以安全保障。结构设计的目的:是保证所设计的结构和结构构件在施工和工作过程

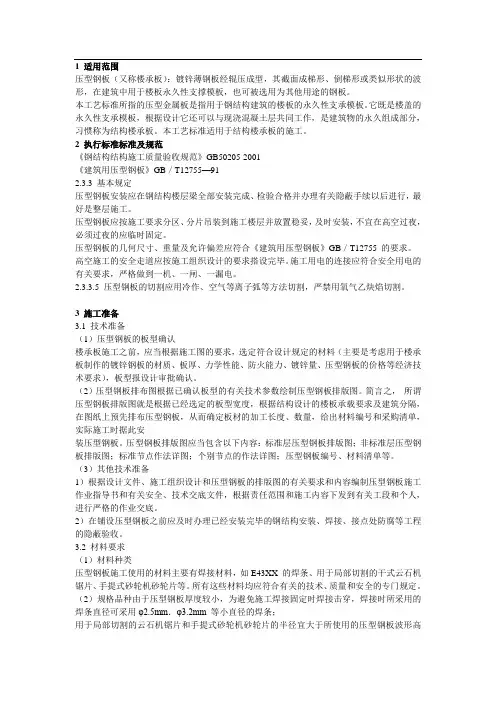

1适用范围 压型钢板（又称楼承板）：镀锌薄钢板经辊压成型，其截面成梯形、倒梯形或类似形状的波形，在建筑中用于楼板永久性支撑模板，也可被选用为其他用途的钢板。 本工艺标准所指的压型金属板是指用于钢结构建筑的楼板的永久性支承模板。它既是楼盖的永久性支承模板，根据设计它还可以与现浇混凝土层共同工作，是建筑物的永久组成部分，习惯称为结构楼承板。本工艺标准适用于结构楼承板的施工。 2执行标准标准及规范 《钢结构结构施工质量验收规范》GB50205-2001 《建筑用压型钢板》GB／T12755—91 2.3.3 基本规定 压型钢板安装应在钢结构楼层梁全部安装完成、检验合格并办理有关隐蔽手续以后进行，最好是整层施工。 压型钢板应按施工要求分区、分片吊装到施工楼层并放置稳妥，及时安装，不宜在高空过夜，必须过夜的应临时固定。 压型钢板的几何尺寸、重量及允许偏差应符合《建筑用压型钢板》GB／T12755 的要求。高空施工的安全走道应按施工组织设计的要求搭设完毕。施工用电的连接应符合安全用电的有关要求，严格做到一机、一闸、一漏电。 2.3.3.5 压型钢板的切割应用冷作、空气等离子弧等方法切割，严禁用氧气乙炔焰切割。 3施工准备 3.1 技术准备 （1）压型钢板的板型确认 楼承板施工之前，应当根据施工图的要求，选定符合设计规定的材料（主要是考虑用于楼承板制作的镀锌钢板的材质、板厚、力学性能、防火能力、镀锌量、压型钢板的价格等经济技术要求），板型报设计审批确认。 （2）压型钢板排布图根据已确认板型的有关技术参数绘制压型钢板排版图。简言之，所谓压型钢板排版图就是根据已经选定的板型宽度，根据结构设计的楼板承载要求及建筑分隔，在图纸上预先排布压型钢板，从而确定板材的加工长度、数量，给出材料编号和采购清单，实际施工时据此安 装压型钢板。压型钢板排版图应当包含以下内容：标准层压型钢板排版图；非标准层压型钢板排版图；标准节点作法详图；个别节点的作法详图；压型钢板编号、材料清单等。 （3）其他技术准备 1）根据设计文件、施工组织设计和压型钢板的排版图的有关要求和内容编制压型钢板施工作业指导书和有关安全、技术交底文件，根据责任范围和施工内容下发到有关工段和个人，进行严格的作业交底。 2）在铺设压型钢板之前应及时办理已经安装完毕的钢结构安装、焊接、接点处防腐等工程的隐蔽验收。 3.2 材料要求 （1）材料种类 压型钢板施工使用的材料主要有焊接材料，如E43XX 的焊条、用于局部切割的干式云石机锯片、手提式砂轮机砂轮片等。所有这些材料均应符合有关的技术、质量和安全的专门规定。（2）规格品种由于压型钢板厚度较小，为避免施工焊接固定时焊接击穿，焊接时所采用的焊条直径可采用φ2.5mm．φ3.2mm 等小直径的焊条； 用于局部切割的云石机锯片和手提式砂轮机砂轮片的半径宜大于所使用的压型钢板波形高
