开题报告概述表
学生姓名班级学号指导教师毕业设计(论文)题目万向节滑动叉的工艺规程及工装设计
选题的目的和意义
在工程机械和汽车的传动装置中，由于总体布置上的需要，都要用到万向传动装置。它的功用主要是在两轴不同心或有一定夹角的轴间传递动力，在工作中相对位置不断发生变化的两轴间传递动力。万向传动装置一般是由万向节和传动轴组成，有时还要有中间支承，主要用于以下一些位置：发动机前置后轮驱动汽车的变速器与驱动桥之间。当变速器与驱动桥之间距离较远时，应将传动轴分成两段甚至多段，并加设中间支承。
万向节是实现变角度动力传递的机件，用于需要改变传动轴线方向的地方。传动轴是万向传动装置的组成部分之一，这种轴一般长度较长，转速高；并且由于所连接的部件（如变速箱与驱动桥）间的相对位置经常变化，因而要求传动轴长度也要相应地有所变化，以保证正常运转，这就要用到滑动花键副。滑动花键副由内、外花键组成，在工作时滑动副之间的伸缩运动来实现距离变化，用于传递长度的变化。
万向节滑动叉就是将万向节叉和滑动花键副的一部分组合起来，使其成为一个零件，其特征是该万向节滑动叉为采用管材制作的万向节叉与滑动套为一体的整体式结构，其端部呈叉形结构，并设有两个十字销孔，用于安装十字万向节；在管内设有内花键，这种呈整体式结构的滑动叉，不仅加工容易、成本低，而且强度高，故其使用寿命与传统的万向节叉滑动套合件相比，有了成倍的提高。它的研究和使用可以简化万向传动装置的结构，也满足功能要求，因此对万向节滑动叉的研究有极大的实际意义。
国内外研究现状
目前世界上对万向节滑动叉的研究还是比较成熟的，给汽车行业的飞速发展提供了一个很好的技术支撑。十字轴式刚性万向节具有结构简单，传动效率高的优点，但在两轴夹角α不为零的情况下，不能传递等角速转动。主要用于传递角度的变化，一般由突缘叉、十字轴带滚针轴承总成、万向节叉或滑动叉或花键轴叉、滚针轴承的轴向固定件等组成。万向节叉是一个叉形零件，一般
及存在的问题采用中碳钢或中碳合金钢的锻造件，也有采用中碳钢的精密铸造件。
汽车工业的发展对高品质、低成本锻件的需求不断上升。
目前，国内各主要锻造厂主要采用开式模锻工艺进行生产，锻件成形质量差，材料利用率低。因此迫切需要一种新的加工工艺，以提高成形质量，减少材料浪费，降低成本。
在研究传统无飞边锻造工艺和挤压工艺的基础上，开发了滑动叉无飞边闭式模锻新工艺，以满足滑动叉的无飞边锻造的要求。
有限元模拟研究表明，与开式模锻工艺相比，无飞边和小飞边闭式模锻新工艺具有锻件精度高、成形质量好、材料利用率高、所需设备吨位小等优点，具有很好的工业应用前景。
主要研究内容本次毕业设计的主要内容是绘制万向节滑动叉零件图并编制其机械加工工艺规程。对典型的工序设计专用夹具，并绘制专用夹具装配图2~3套和专用夹具的主要零件图。
在说明书中详细地说明了成批大量生产某解放牌汽车底盘传动轴上的万向节滑动叉的工艺规程的制定过程。
研究方法、步骤和措施等
1，用CAD绘制1：1比例的零件图一张；
2，用solidworks完成零件的立体图构造；
3, 完成此零件从毛坯到成品全部生产过程的一份完整的工艺规程；
4, 完成此零件生产过程中所用到的专用夹具2~3套，并绘制出夹具装配图；
5, 用三维软件完成所设计的专用夹具的立体图，并将工件在夹具中的安装过程做成动画；
6, 所绘制图纸要求：图面整洁，视图齐全，布局合理，线条、文字及尺寸标注等均应符合国家标准规定；
7, 要求写出详细的设计说明书，包括此零件的工艺分析、结构分析、工艺规程设计安排原因、定位方案分析及定位误差计算、夹具使用说明等。
指
导
教
师
意
见指导教师签字：
年月日
毕业论文开题报告 题目某典型零件的逆向工程与注塑模设计 学生姓名学号 所在院(系) 专业班级 指导教师 2013 年 3月 5 日
题目某典型零件的逆向工程与注塑模设计 一、选题的目的及研究意义： 逆向工程(reverse engineering,RE),又称为反求工程或反求设计，与传统工程的设计过程完全不同。他是从实物样本的获取产品数学模型并制造得到新产品的相关技术，已成为CAD/CAM系统中一个研究应用热点，并发展成为一个相对独立的技术领域。早在1980年始欧美国家许多学校及工业界开始注意逆向工程这块领域。1990年初期包括台湾在内，各国学术界团队大量投入逆向工程的研究并发表成果，直到20世纪90年代中期，逆向工程才在我国得到了迅速的发展与推广。 1、选题目的： 随着国民经济的飞速发展，传统的产品开发模式以不能满足经济社会的市场的需求。传统的产品开发过程遵循正向工程（或正向设计）的思维，从市场需求信息着手，按照“产品功能描述（产品规格及预期目标）-产品概念设计-产品总体设计及详细的零部件设计-制定生产工艺流程-设计、制造工夹具、模具等工装-零部件加工及装配-产品检验及性能测试”这样的步骤开展工作，是从未知到已知、从抽象到具体的过程。我国是一个制造大国但不是一个制造强国，沿海很多中小型企业都是为外国大企业进行贴牌生产，没有自己的产品。这样很难适应如今的国际经济形势。所以国家提出技术创新，要有自己的设计、创新的产品，并且要不断地推陈出新。采用逆向工程技术，可以直接在国内外已有的先进产品基础上进行性能分析、设计模型反求、在设计优化制造。这次注塑模具设计不是通过常规的方法设计，而是基于先进的制造技术逆向工程，一个“从有到无”的过程，为模具技术的迅速发展起着至关重要的作用。这样，不仅可以更好地消化和吸收国外先进技术，赶超发达国家，扩大在世界经济市场的占有份额，而且可以打破西方国家对我国进行的技术封锁，从而研制出更先进的产品，以提高我国的综合国力。 2、研究意义： 逆向工程是制造业实现快速产品创新设计的重要途径，实物原型的再现仅仅是逆向工程的初步阶段，在此基础上进行的基于原型的再设计、再分析、再提高，从而实现重大改型的创新设计，才是逆向工程的真正价值和意义所在。逆向工程技术在模具行业中的应用从逆向工程的概念和技术特点可以看出，逆向工程的应用领域主要是飞机、汽车、玩具和家电等模具相关行业。近年来随着生物、材料技术的发展，逆向工程技术也开始应用在人工生物骨骼等医学领域。但是其最主要的应用领域还是在模具行业。由于模具制造过程中经常需要反复试冲和修改模具型面。若测量最终符合要求的模具并反求出其数字化模型，在重复制造该模具时就可运用这一备用数字模型生成加工程序，可以大大提高模具生产效率，降低模具制造成本。逆向工程技术在我国，特别是以生产各种汽车、玩具配套件的地区、企业有着十分广阔的应用前景。因此,逆向工程技术的应用对我国企业缩短与发达国家的差距具有特别重要的意义。
开题报告概述表 学生姓名班级学号指导教师毕业设计(论文)题目万向节滑动叉的工艺规程及工装设计 选题的目的和意义 在工程机械和汽车的传动装置中，由于总体布置上的需要，都要用到万向传动装置。它的功用主要是在两轴不同心或有一定夹角的轴间传递动力，在工作中相对位置不断发生变化的两轴间传递动力。万向传动装置一般是由万向节和传动轴组成，有时还要有中间支承，主要用于以下一些位置：发动机前置后轮驱动汽车的变速器与驱动桥之间。当变速器与驱动桥之间距离较远时，应将传动轴分成两段甚至多段，并加设中间支承。 万向节是实现变角度动力传递的机件，用于需要改变传动轴线方向的地方。传动轴是万向传动装置的组成部分之一，这种轴一般长度较长，转速高；并且由于所连接的部件（如变速箱与驱动桥）间的相对位置经常变化，因而要求传动轴长度也要相应地有所变化，以保证正常运转，这就要用到滑动花键副。滑动花键副由内、外花键组成，在工作时滑动副之间的伸缩运动来实现距离变化，用于传递长度的变化。 万向节滑动叉就是将万向节叉和滑动花键副的一部分组合起来，使其成为一个零件，其特征是该万向节滑动叉为采用管材制作的万向节叉与滑动套为一体的整体式结构，其端部呈叉形结构，并设有两个十字销孔，用于安装十字万向节；在管内设有内花键，这种呈整体式结构的滑动叉，不仅加工容易、成本低，而且强度高，故其使用寿命与传统的万向节叉滑动套合件相比，有了成倍的提高。它的研究和使用可以简化万向传动装置的结构，也满足功能要求，因此对万向节滑动叉的研究有极大的实际意义。 国内外研究现状 目前世界上对万向节滑动叉的研究还是比较成熟的，给汽车行业的飞速发展提供了一个很好的技术支撑。十字轴式刚性万向节具有结构简单，传动效率高的优点，但在两轴夹角α不为零的情况下，不能传递等角速转动。主要用于传递角度的变化，一般由突缘叉、十字轴带滚针轴承总成、万向节叉或滑动叉或花键轴叉、滚针轴承的轴向固定件等组成。万向节叉是一个叉形零件，一般
加工工艺开题报告范文-CAL-FENGHAI.-(YICAI)-Company One1
加工工艺开题报告范文 当今市场变化迅速，企业必须不断应用创新技术以快速适应时时变化的市场环境。不断变化的环境归因于新一代的用户，他们可以在全球范围内购买产品。 变化迅速的市场环境不断淘汰以往的产品，大部分产品的性能很难跟上用户需求。在这种情况下，能够生产使顾客满意的低价位、高质量产品成了企业能否成功的关键所在。 面对如此紧迫的形势，企业为了在快速发展的全球市场中占有一席之地，必须采取相应的应对措施和手段:有的企业发展新方法、新技术，以期能够快速回应产品和市场趋势发展变化的需求;有的企业通过采用先进的生产制造方式(如精益生产、敏捷制造、大批量定制等)来缩短产品的开发周期，快速迎合用户和市场的需求;有的企业通过发展变型设计来快速推出不断变化的新产品，使企业获得更多的经济竞争优势 产品结构、设计过程的重组，以大规模生产的成本实现了用户化产品的批量化生产及大规模生产条件下的个性化，允许企业通过改进产品的某些零件来快速形成新型产品。因此，对产品结构及加工过程进行重新设计，生产更多满足现代化生产需求的产品，成为各个企业面临的一个巨大挑战。 “产品工艺流程重组设计”是在进行产品功能分析的基础上，对产品原有的结构和性能进行深入了解，细致研究产品现今的缺陷
和不足，并根据用户的具体设计要求，通过对已有的工艺流程进行重新设计，设计出质量好，使用寿命长的新产品，满足竞争激烈，日益变化的市场要求。 产品创新、重新改进和设计是企业赢得市场、获取利润、争取生存和发展空间的重要手段。 改进、重组设计后的机械产品主要具有以下几个特点: (1)互换性强，便于维修。 重组设计后的产品是在原有产品的基础上进行改进而成的，在使用功能和结构并没有太多不同，但是质量大大提高了，所以通用性很强，这大大简化产品的维护和互换，可提高产品的维修速度，节约修理费用，提高效率。 (2)质量高、成本低，不会对小批量和大批量加工产生影响。 在重新改进和设计中，在原有设计方法的基础上进行改进，省去一般产品开发设计过程中的重新选材，重新设计及其设计理论论证，节省了大量时间，大大提高了产品生产效率，节省了生产成本，提高了企业对市场的反应能力，加强了企业的竞争能力。由于设计是在原有设计的基础上，对很多加工过程进行改进，但没有破环原有的生产模式，保留了可小批量和大批量生产的优点，有“取其精华，去其糟唾”的意思，这是重新改进和设计的一大优点。 (3)有利于企业采用先进技术改造旧产品，开发新产品。 随着竞争的日益加剧，企业需要不断增强对市场需求的快速应变能力，靠传统的设计与制造方法显然是困难的。利用重新改进和
毕业设计（论文）题目“万向节滑动差”零件的机械加工工艺规程及数控编设计程设计设计（论文）英文题目 姓名 专业年级 指导教师职称 提交日期答辩日期 答辩委员会主任 评阅人 辽宁工程技术大学 年月日 辽宁工程技术大学 教研室日期 教研室主任
辽宁工程技术大学 教研室主任批准教研室日期 签名 毕业设计任务书 发给学生______________ 1．设计题目及专题：______________________________________________ 2．学生提交设计期限：自___月___日开始至___月___日完成 3．设计所用原始资料：________________________________________________ ____________________________________________________________________ 4．设计的主要章节：__________________________________________________ ____________________________________________________________________ 5．图表目录（必须完成的图）：_________________________________________ ____________________________________________________________________ 6．设计答疑人 7．发题日期：二O_____年____月____日 指导人（签名）：__________________ 学生（签名）：__________________
本科毕业设计(论文)开题报告 学生姓名 指导教师姓名 课题来源 D.自拟课题课题性质 A.工程设计课题名称车床用手动中心架结构设计 毕业设计的内容和意义 采用通过对传统中心架与专用中心架的对比，进行手动中心架结构的设计，使其满足工人在各种环境中实际加工工件时的要求。 毕业设计的具体内容： 1、外文翻译需要上网查阅各种文献，挑选出适合自己的外文原文，并且进行符合原文原意的中文翻译； 2、编写开题报告，从对本课题研究的意义，文献综述，研究内容，研究计划，特色与创新几个方面来进行开题报告的编写； 3、完成毕业设计论文15000字的任务要求， (1)中心架主要零件包括:中心架支架、中心架体、安装板、球形螺栓、轴、套、锁紧块、压板等 (2)机械制图 a CAD绘制中心架装配图1号 1张 b CAD绘制零件图纸,零件CAD图纸折合0号1.5张（约15个零件） (3)设计计算 a压板锁紧力计算 b中心架整体拖动力的计算， c确定中心架支撑范围） (4)技术经济分析 a翻译有关外文 b课题成本计算 (5)翻译有关外文资料
毕业设计的内容和意义 本课题对手动中心架进行了设计，其意义如下： 1.在对这次毕业设计的课题进行了初步了解之后，随着普通车床和数控车床的不断发展，车床在加工长径比较大的细长杆件时，中心架是必不可少的辅助部件。 2.现有车床中心架的优点: 结构简单、使用方便等,但实际使用表明还存在许多的不足如卡爪易磨损，装夹不可靠，刚度达不到使用标准。 3.大学四年学习了很多的专业课知识，比如机械原理，数控机床，金属材料的加工与热处理，材料力学，理论力学等，本人在进行课程设计的过程中学会了如何利用书本上的知识来发现问题—分析问题—解决问题。经过了各种实习的磨练，从一开始什么都不懂，到拿到具体的课题就明白从哪个角度着手，再分析实际加工过程所要遇到的一些问题。将理论与实际相结合，从而完成每一个课程设计任务，同时也为自己毕业以后参加工作打下一个坚实的基础。 4.毕业设计是大学生涯最后一个环节，本次课题的设计，我们需要查找关于该课题的很多文献，通过对各类文献的比较，我们可以了解中心架目前发展趋势，所处的水平，从而总结出我们自己的一些观点。
夹具设计开题报告 一、题目夹具设计开题报告 四、国内外研究现状和发展趋势与研究的主攻方向 国内外对夹具的研究现状 迄今为止，夹具仍是机电产品制造中必不可缺的四大工具(刀具、夹具、量具、模具)之一。夹具在国内外也正在逐渐形成一个依附于机床业或独立的小行业。+ 1.1 国内夹具发展史 我国国内的夹具始于20世纪60年代，当时建立了面向机械行业的天津组合夹具厂，和面向航空工业的保定向阳机械厂，以后又建立了数个生产组合夹具元件的工厂。在当时曾达到全国年产组合夹具元件800万件的水平。20世纪80年代以后，两厂又各自独立开发了适合NC机床、加工中心的孔系组合夹具系统，不仅满足了我国国内的需求，还出口到美国等国家。当前我国每年尚需进口不少NC机床、加工中心，而由国外配套孔系夹具，价格非常昂贵，现大都由国内配套，节约了大量外汇。 1.2 国外夹具发展史 从国际上看俄国、德国和美国是组合夹具的主要生产国。当前国际上的夹具企业均为中小企业，专用夹具、可调整夹具主要接受本地区和国内订货，而通用性强的组合夹具已逐步成熟为国际贸易中的一个品种。有关夹具和组合夹具的产值和贸易额尚缺乏统计资料，但欧美市场上一套用于加工中心的央具，而组合夹具的大型基础件尤其昂贵。由于我国在组合夹具技术上有历史的积累和性能价格比的优势，随着我国加入WTO和制造业全球一体化的趋势，特别是电子商务的日益发展，其中蕴藏着很大的商机，具有进一步扩大出口良好前景。 1.3国内外机床夹具发展现状 研究协会的统计表明，目前中、小批多品种生产的工件品种已占
工件种类总数的85％左右。现代生产要求企业所制造的产品品种经常更新换代，以适应市场的需求与竞争。然而，一般企业都仍习惯于大量采用传统的专用夹具，一般在具有中等生产能力的工厂，里约拥有数千甚至近万套专用夹具；另一方面，在多品种生产的企业中，每隔3~4年就要更新50~80％左右专用夹具，而夹具的实际磨损量仅为10~20％左右。特别是近年来，数控机床、加工中心、成组技术、柔性制造系统、（FMS）等新加工技术的应用，对机床夹具提出了如下新的要求： 1）能迅速而方便地装备新产品的投产，以缩短生产准备周期，降低生产成本； 2）能装夹一组具有相似性特征的工件； 3）能适用于精密加工的高精度机床夹具； 夹具设计开题报告 4）能适用于各种现代化制造技术的新型机床夹具； 5）采用以液压站等为动力源的高效夹紧装置，以进一步减轻劳动强度和提高劳动生产率； 6）提高机床夹具的标准化程度。 发展趋势 近些年来，随着数控机床、加工中心、柔性制造单元、柔性制造系统等现代或加工设备的广泛应用，使传统的机械加工的指导方法发生了重大变革，夹具的功能已经从过去的装夹、定位、引导刀具，转变为装夹、定位。而数字化的设备加工功能的广大化。给今后夹具的快速定位、快速装夹提出了更高的要求。 夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向发展。 高精 随着机床加工精度的提高，为了降低定位误差，提高加工精度，对夹具的制造精度要求更高。高精度夹具的定位孔距精度高达±5μm，
机械制造工艺学 课程设计说明书设计题目：“万向节滑动叉”专用夹具设计 姓名： 班级：08机电1班 学号：0811115055 学院：机电及自动化学院 指导教师： 华侨大学 2012年01月09日 [目录] 前言------------------------------------------3
1.设计题目------------------------------------4 2.生产纲领------------------------------------4 3.工序说明------------------------------------4 4.问题提出------------------------------------4 5.方案选择------------------------------------4 6.具体设计方案--------------------------------5 6.1定位元件选择-----------------------------5 6.2夹紧元件选择-----------------------------6 6.3夹具体定位-------------------------------7 6.4夹具体设计-------------------------------7 7.夹具设计-----------------------------------8 7.1定位基准的选择---------------------------8 7.2切削力及夹紧力计算-----------------------8 7.3定位误差的分析---------------------------9 8.夹具设计总结-------------------------------10 致谢-----------------------------------------11 参考文献-------------------------------------12 [前言]
工厂设计开题报告 开题报告对很多人来说都还是一个十分陌生的东西，很多学生 在撰写毕业论文的时候为开题报告头痛了许久。下面是收集的工厂设计开题报告，欢迎阅读参考！ 一、课题意义及培养目标 1、课题意义 益生菌，又称为益生素、促生素、活性菌、微生态制剂，是指 那些具有维持人体内菌群平衡，对人体健康产生有益作用的活菌制品或含有菌体组分及代谢产物的死菌制品。我国公布了10种可用于保 健食品的益生菌，即两歧双歧杆菌、婴儿双歧杆菌、长双歧杆菌、短双歧杆菌、青春双歧杆菌、德氏乳杆菌保加利亚亚种、嗜酸乳杆菌、干酪乳杆菌干酪亚种、嗜热链球菌、罗伊氏乳杆菌。 益生菌具备营养特性和免疫特性等功能。 (1)营养特性 益生菌在生长繁殖过程中能够产生很高的维生素和各种氨基酸，为生物肠道提供维生素营养、蛋白质及核酸。益生菌在其生长繁殖过程中能够产生乙酸、丙酸、丁酸等挥发性脂肪酸，这些酸类能够降低动物肠道的pH值，提高钙、磷、铁的利用率，并促进铁和维生素D 的吸收；肠道pH值的降低可有效抑制有害菌的生长。益生菌对生物 本身具有产生营养物质的特性，也能通过对生物消化道菌群和消化酶的影响提高营养物质在体内的消化吸收。 (2)增加生物机体免疫功能
益生菌和肠道正常菌群共同对外袭菌、病原菌具有定植抵抗作用，即通过生物拮抗和免疫作用而使病原菌难以在生物肠道内定植和繁殖。益生菌和肠道原籍菌群本身具有较强的抗感染作用。 (3)抗感染作用 使用益生菌可使动物肠道黏膜底层细胞增加，出现淋巴细胞、组织细胞、巨噬细胞和浆细胞浸润，细胞吞噬功能增强，机体免疫特别是局部免疫功能提高，分泌型IgA的分泌增加，从而抵御感染。 本设计采用喷雾干燥法制备益生菌粉剂。喷雾干燥法是以单一工序将溶液、乳液、悬浮液或浆状物加工成粉状干燥制品的一种干燥法。将被干燥的液体经雾化器作用，喷成非常细微的雾滴，并依靠干燥介质（热空气、冷空气、烟道气或惰性气体）与雾滴均匀混合，进行热交换和质交换，使得溶剂气化或使得熔融物固化。 2、培养目标 此次课题研究，可以综合运用大学四年学到的理论知识，对于生物发酵、喷雾干燥等内容有了更深入客观的认识，掌握食品工厂设计的基础。通过此次设计，将学习的理论知识综合应用于生产实践中。 二、设计所需收集的原始数据与资料 1、益生菌发酵培养条件方面的资料与数据 2、益生菌活性以及成活率的检测方法 3、喷雾干燥技术方面的资料，及提高益生菌生物活性的方法 4、食品工厂设计方面的资料与数据 三、课题的主要任务
薄壁零件夹具设计开题报告 本科生毕业论文，设计， 开题报告 题目: 关于薄壁零件的夹具设计的研究 姓名: 潘玉霞 学院: 工学院 专业: 材料成型及控制工程 班级: 92班 学号: 30209125 指导教师: 肖茂华职称: 2013年 3月 4日 南京农业大学教务处制 本课题的意义、国内外研究概况、应用前景等(列出主要参考文献) 一、选题的目的、意义及相关研究动态和自己的见解: 选题目的: 近几年来，随着经济社会的发展，各行各业的生产加工技术都发生了翻天覆地的变化，为了满足人们不断增长的需求，机械行业正在寻找合适的生产加工材料。而薄壁零件已日益广泛地应用在各工业部门，因为它具有重量轻，节约材料，构紧凑等优点。上述优点在很大程度上促进了工业部门的发展。例如在航天航空领域引入的薄壁零件，其重要性不言而喻。随着科技的发展,我们期待着有更好的改进方法,能取其精髓,去其糟粕,使解决问题的效果达到最优。目前中、小批多品种生产的工件品种已占工件种类总数的85%左右。现代生产要求企业所制造的产品品种
经常更新换代，以适应市场激烈的竞争。另一面，在多品种生产的企业中，约隔4年就要更新80%左右的专用夹具，而夹具的实际磨损量仅为15%左右。因此需要有能装夹一组具有相似特征工件的夹具。但薄壁零件的加工是车削和铣削中比较棘手的问题，原因是薄壁零件刚性差，强度弱，在加工中极容易变形，使零件的形位误差增大，不易保证零件的加工质量。对于批量大的生产，我们可利用数控车床高加工精度及高生产效率的特点，并充分地考虑工艺问题对零件加工质量的影响，为此对工件的装夹、刀具几何参数、程序的编制等方面进行试验，有效地克服薄壁零件加工过程中出现的变形，保证了加工精度,为今后更好的加工薄壁零件提供了好的依据及借鉴。 选题意义: 1、我国无论农业还是工业都是世界制造大国，但却不是生产大国，在国际上缺乏竞争力，简单点说就仅仅是给别的先进大国打工。随着中国加入世界贸易组织，工业产品市场的进一步开放，使我国零件加工产业面临更加严峻的挑战。但我们也应该抓住我国巨大的国际市场加工产业的发展机遇，充分发挥我国的比较优势，扬长避短，这对推动我国工业加工的发展壮大以至加快我国国民经济的发展具有重要的意义。 2、解决工业加工尤其是薄壁零件的加工问题是我国国民经济协调、健康、全面发展的重大问题。到目前为止，工业一直是我国的支柱产业，而零件的加工尤其是薄壁零件的加工也一直是我国的重点工作。积极促进工业加工产业的发展，这有效地调整了我国的工业结构，发展了地域优势特色经济。同时，对增加国民收入，帮助国民脱贫致富，促进全国经济的健康稳定的发展起到了积极地作用。 3、改善薄壁零件的加工产业的发展状况可以为国民经济注入活力。发展中国出口品牌，扩大中国生产，中国加工出口，将有力地带动地方经济，带动农业以及其他等相关产业链的技术进步以及相关加工产业的蓬勃发展。工装夹具的设计和使
一. 零 件 的 分 析 （一）零件的作用 题目所给的零件是解放牌汽车底盘传动轴上的万向节滑动叉（见附图1），它位于传动轴的端部。主要作用一是传递扭矩；二是当汽车后桥钢板弹簧处在不同的状态时，由于零件可以调整传动轴的长短及其位置。零件的两个叉头部位上有两个39027 .0010.0_Φ+mm 的孔，用以安装滚针轴承并与十字轴相连，起万向联节的作用。零件mm 65Φ外圆内为mm 50Φ花键孔与传动轴端部的花键轴相配合，用于传递动力之用。 （二）零件的工艺分析 万向节滑动叉共有两组加工表面，它们之间有一定的位置要求。现分述如下： 1以39Φmm 孔为中心的加工表面 这一组加工表面包括：两个39027 .0010.0Φ+-mm 的孔及其倒角，尺寸为1180 07.0-mm 的与两个mm 39027 .0010.0Φ+-孔相垂直的平面，还有在平面上的四个螺孔。其中，主要加工表面为mm 39027 .0010.0Φ+-的两个孔。 2.以mm 50Φ花键孔为中心的加工表面 （1） 这一组加工表面包括： 50 039 .00 Φ+mm 十六齿方齿花键孔，mm 55Φ阶梯孔，以及65Φmm 的外圆表面和的外螺纹表面。 花键孔与二孔中心联线的垂直度公差为100:0.2; （2） mm 39Φ二孔外端面对孔垂直度公差为0.1mm; （3） 50039 .00 Φ+mm 花键槽宽中心线与mm 39Φ中心线偏转角度公差为 2°. 由以上分析可知，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用夹具加工另一组表面，并且保证它们之间的位置精度要求 二.工 艺 规 程 设 计 （一）确定毛坯的制造形式
南京工业大学浦江学院毕业设计（论文）开题报告题目MG3前制动盘的加工工艺及工装设计 学院机电学院 专业机械专业 学生姓名常轩铭学号2015021935 指导教师王苏宁职称高级工程师 毕设地点校内 年月日
填写要求 1．开题报告只需填写“选题目的和意义”、“文献综述” 、“研究内容及采用方法”、“写作大纲与研究计划”、“特色与创新点”五部分内容，其他信息由系统自动生成，不需要手工填写。 2．为了与网上任务书兼容及最终打印格式一致，开题报告采用固定格式，如有不适请调整内容以适应表格大小并保持整体美观，切勿轻易改变格式。 3．任务书须用A4纸，小4号字，黑色宋体，行距1.5倍。 4．使用此开题报告模板填写完毕，可直接粘接复制相应的内容到毕业设计网络系统。
由于这一过程较为复杂，因此一般在实际中只能建立简化模型分析，通常人们从三个方面来对制动系统进行分析和评价： 1）制动效能：即制动距离与制动减速度； 2）制动效能的恒定性：即热衰退性； 3）制动时汽车方向的稳定性； 刹车目前有盘刹和鼓刹，老一些的车很多都是前盘后鼓的。现在的车很多前后都是盘刹的。因为盘刹较鼓刹的散热好，在高速制动状态下，不容易产生热衰退，所以其高速制动效果好。但在低速冷闸时，制动效果不如鼓刹。价格比鼓刹贵。所以现在很多中高级轿车采用全盘刹，而普通轿车采用前盘后鼓，而相对低速，且需要制动力大的卡车、巴士，仍采用鼓刹。 盘刹的刹车盘就是一个圆的盘子，车子行进时它也是转动的。制动卡钳就是用来两片夹住刹车盘而产生制动力的。它相对旋转的刹车盘是固定的。踩刹车时就是它夹住刹车盘起到减速或者停车的作用。 鼓刹是密封的，形状像鼓状，在国内也有很多叫刹车锅。行车时它是转动的。鼓刹里边固定有两个弧形或者是半圆的刹车蹄。踩刹车时两个刹车蹄就在制动轮缸的作用下外张，撑起刹车蹄摩擦着刹车鼓的内壁来起到减速或者停车的作用。 刹车盘结构 盘式刹车片(碟)分为实心盘（单片盘）和风道盘（双片盘）。实心盘式我们比较容易理解，说白了，就是实心的。风道盘（Vented Disc），顾名思义具有透风功效。从外表看，它在圆周上有许多通向圆心的洞空，称为风道。汽车在行使中通过风道处空气对流，达到散热的目的的，比实心式散热效果要好许多。现在大部分轿车都是前驱，前盘使用频率计磨损较大，故采用前风道盘，后实心盘（单片盘）。当然也有前后都是风道盘的，但制造成本并不会差的离谱。 本文中的第一张图片为打孔划线盘，其刹车性能及散热有一定提高，但对刹车片有较大磨损。现在有人改装刹车盘，友情提示：1.盘的材质一定要够好，没有过多影响强度的缺陷，如大的气孔、砂眼，不允许存在缩松。2.孔的间距及大小分布等等，因为多钻一个孔，该处的强 度就弱几分。如盘断裂，后 果不堪设想，后果不堪设 想。3.对称均分。如盘的平 衡被严重破坏，在行驶过程 中对主轴会有一定影响。3.这可是幸福工程，望慎之又慎。若无专业人员指导，最好不要蛮干。 另外有一种盘集成了HUB、ABS环、装配螺栓、轴承皮等，一般称为轴承盘，用
辽宁科技学院 本科毕业设计开题报告 题目：5DS高压注水泵曲轴工艺及夹具设计 专题： 系别：机械工程学院 专业：机械设计制造及其自动化 班级： 学生姓 名： 学号： 指导教 师： 2014年3月 日
一、本课题的目的及意义，研究现状分析 1.1本课题目的及意义： 毕业设计是对自己所学专业课和自己今后要从事的工作方向的一次综合性训练，也是对自己四年所学的一次检测。是学生综合素质与工程实践能力培养效果的检验；也是学生从学校学习到岗位工作的重要过渡环节。 我的课题是“5DS高压注水泵曲轴工艺及夹具设计”，曲轴是高压水泵的主要旋转机件，装上连杆后，可承接连杆的上下（往复）运动变成循环（旋转）运动。目前国内曲轴生产线多数由普通机床和专用机床组成，生产效率和自动化程度相对较低。粗加工设备多采用多刀车床车削曲轴主轴颈及拐颈，工序的质量稳定性差，容易产生较大的内应力，难以达到合理的加工余量。 本次毕业设计中，我将运用所学的工艺及夹具的基本理论知识，制定合理的工艺规程，解决工艺尺寸、工件的加紧、定位等问题。通过毕业设计，学会正确的设计思路，设计构思，掌握工艺设计的一般程序和方法；学会使用技术资料，国家标准，进行设计计算，数据处理的能力；培养自己分析问题、解决问题、理论联系实际的能力。 1.2国内外现状及发展趋势： 曲轴是高压水泵中用于传递功率的关键零件。在发动机工作循环中，曲轴受周期性不断变化的燃气压力、往复运动质量的惯性力、旋转质量的离心惯性力及力矩等复杂的交变载荷，产生扭转和横向与纵向振动，承受拉、压、弯和磨损。因此要求曲轴应具有足够的强度、刚度、韧性、耐磨性及良好的平衡性。曲轴的寿命也决定了发动机的寿命，其主要失效形式是疲劳断裂和轴颈严重磨损。曲轴的加工工艺非常复杂，关键加工部位是曲轴的轴颈，包括:主轴颈、连杆轴颈、沉割槽、止推面、轴肩等。轴颈的粗加工工艺主要有车削、铣削、车拉(车车拉)等;精加工工艺主要有磨削、抛光、研磨等;强化工艺有滚压、高频淬火、渗碳、离子氮化、喷丸等。近年来，行业中对曲轴的加工精度、生产效
二○一○年六月 The Graduation Thesis for Bachelor's Degree Gimbal sliding fork processing and special fixture design machine tools Candidate：Zhang Ran Specialty：Vehicle Engineering Class：06-7 Supervisor：Professor. ShiMeiYu Heilongjiang Institute of Technology 2010-062Harbin
摘 要 万向节滑动叉是汽车后桥上的一个重要的零件，设计从零件的分析、工艺规程设 计、及加工过程中部分夹具的设计三个方面，研究了万向节滑动叉的设计与制造的全 过程，尤其在工艺规程设计中，运用了大量的科学的加工理论及计算公式，确定了毛 坯的制造形式，选择了定位基准，制定了工艺路线，确定了机械加工余量、工序尺寸 和毛坯尺寸，最后确定了切削用量及基本工时。汽车底盘传动轴上的万向节滑动叉， 它位于传动轴的端部。主要作用一是传递扭距,使汽车获得前进的动力；二是当汽车后 桥钢板弹簧处在不同的状态时，由本零件可以调整传动轴的长短及其位置。零件的两 个叉头部位上有两个Φ027.0010.039+ - mm 的孔，用以安装滚针轴承并与十字轴相连，起万向 联轴节的作用。零件Φ65mm 外圆内为Φ50mm 花键孔与传动轴端部的花建轴相配合， 用于传递动力之用。 在机械制造的机械加工、检验、装配、焊接和热处理等冷、热工艺过程中，使用 着大量的夹具。所谓夹具就是一切用来固定加工对象，使之占有正确位置，接受施工 或者检测的装置。在机械制造中采用大量的夹具，机床夹具就是夹具中的一种。它装 在机床上，使工件相对刀具与机床保持正确的相对位置，并能承受切削力的作用。 夹具是机械加工不可缺少的部件，在机床技术向高速、高效、精密、复合、智能、 环保方向发展的带动下，夹具技术正朝着高精、高效、模块、组合、通用、经济方向 发展。专用夹具是指专为某一工件的某道工序的加工而专门设计的夹具，具有结构紧 凑，操作迅速、方便等优点。专用夹具通常由使用厂根据要求自行设计和制造，适用 于产品固定且批量较大的生产中。 关键词： 万向节滑动叉；工艺路线；加工余量；工序尺寸；夹具；设计
安徽建筑大学 材料与化学工程学院 毕业论文开题报告 题目：________________________ 专业：________________________ 姓名：________________________ 学号：________________________ 指导教师：________________________ 20年月 毕业设计开题报告 一、课题的目的与意义 1、目的 （1）通过对丙烯腈工艺流程的设计和优化，了解丙烯腈的特性、国内外生产概况、生产工艺流程及其研究进展以及生产过程中的安全问题和废水处理问题。 （2）对生产工艺流程进行优化，以期实现高产率、低能耗的目的。 （3）对生产工艺流程的优化，可以排除生产过程中的安全隐患，使生产更加安全，降低对环境的污染。 2、研究意义
丙烯腈是重要的化工产品，为了从特定的原料得到所需的 产品，根据既定的工艺路线和工艺条件，采用相关的单元过程 及单元操作，设计出优化的工艺流程，并根据工艺条件选择合 适的设备，设计合理的工厂布局，以满足生产的要求，同时这 些设计又要符合有关非工艺类和工程经济的要求，做到技术上 可行、符合安全条例、经济上合理。通过年产（），确定最优 方案，以达到使其工艺产率增加，能耗降低，降低环境污染的 目的。 二、研究现状和前景展望 1、研究现状 （1）催化剂的研制 目前主要通过丙烯氨氧化制备丙烯腈，采用促进作用的的 F e-B i-M o-O或者促进作用的F e-S b-O。近年来，锡/锑/氧 催化系统在烯丙基氧化和氨氧化中作为催化剂进行了广泛研究。 然而，近年来，一些公司开始着手研究丙烷氨氧化法制备 丙烯腈。其中一个直接氨氧化烷烃的催化剂系统是锑/钒/氧。 目前最有潜力的系统为M o-V-N b-T e-氧化物催化系统， 具有62％的丙烯腈产率。 （2）工艺过程的改进 近年来，随着各国对环保和可持续发展理念的不断提高， 丙烯腈生产技术的改进主要集中在节能降耗、环保等方面，焦 点是中和塔污水的处理，主要的技术进展如下：省去氢氰酸精 制塔，由脱氰塔顶直接分离出高纯度氢氰酸，提高脱氰塔的效率；萃取塔侧线出料，由萃取塔下部侧线抽出乙腈，将抽出液 送到乙腈回收塔,增大乙腈浓度，减少蒸汽消耗；增设废热锅炉 回收热量；利用萃取塔或乙腈解析塔塔釜排除的循环水热量； 降低反应器出口的氨含量，避免较难处理的硫铵废水问题；中 和塔硫酸循环使用，节约资源，且丙烯腈回收率较高，物耗低 缺点是投资大；未反应氨回收再循环使用工艺，未反应氨、磷 酸铵回收循环使用，资源利用率高；中和塔改造提高丙烯腈回
毕业设计(论文)开题报告 题目：某型号火炮膛线电解加工工装设计
参考文献 [1] 刘晋春,白基成,郭永丰.特种加工（第5版）[M].北京:机械工业出版社,2008. [2] 王建业,徐家文.电解加工原理及应用[M].北京：国防工业出版社,2001. [3] 范植坚,王天诚.电解加工技术及其研究方法[M].北京：国防工业出版社,2004. [4] 徐承意.Auto CAD 2007应用教程与实训[M].天津大学出版社,2009. [5] CAD工程制图规范.中华人民共和国国家标准：（GB/T18229-2000）.北京：国家质量技 术监督局,2000. [6] 范植坚,王天诚,冯延军,宋立庭.火炮身管大缠角混合膛线计算机数字控制电解加工技 术研究[J].兵工学报,2005（05）. [7] 唐霖.膛线电解加工独立工作齿阴极设计[J].工程设计学报,2009(02). [8] 苏晓明,王航宇.膛线电解加工阴极新型结构设计[J].机械设计与制造,2009（02）. [9] 赵文涛,范植坚.膛线电解加工中阴极工作齿的优化设计[J].电加工与模具,2007（06）. [10] 杨浩,张欲立,孟凡军,郭丽.火炮身管等齐-渐速混合深膛线电解加工应用技术研究[J]. 新技术新工艺,2009（06）. [11] 杨峰,范植坚,赵刚刚.混合膛线电解加工工艺参数和阴极结构参数优化[C].陕西省机 械工程学会特种加工分会第九届学术年会论文集,2010. [12] 张晓军,唐霖,王航宇,李春玲.UG二次开发在炮管混合膛线电解加工中的应用[J].工 程设计学报,2008（04）. [13] 唐霖,范植坚.UG二次开发在炮管混合膛线电解加工中的应用[C].2007年中国机械工 程学会年会之第12届全国特种加工学术会议论文集,2007. [14] 王天诚.炮管混合膛线电解加工技术分析[C].第七届全国电加工学术年会论文 集,1993. [15] 唐霖.膛线电解加工阴极结构的发展[J].电加工与模具,2010（05）. [16] Evgueny I. Filatov, The numerical simulation of the unsteady ECM process. Journal of Material Technology 109(2001) 327-332. [17] Jerzy kozak, Antoni F. Budzynski, Piotr Domanowski, Computer simulation electrochemical shaping (ECM-CNC) using a universal tool electrode. Journal of Material Technology 76(1998) 162-164. [18] J. Kozak, mathematical model for computer simulation of electrochemical machining processes. Journal of Material Processing Technology 76(1998) 170-175.
一. 零 件 的 分 析 （一）零件的作用 题目所给的零件是解放牌汽车底盘传动轴上的万向节滑动叉（见附图1），它位于传动轴的端部。主要作用一是传递扭矩；二是当汽车后桥钢板弹簧处在不同的状态时，由于零件可以调整传动轴的长短及其位置。零件的两个叉头部位上有两个39027 .0010.0_Φ+mm 的孔，用以安装滚针轴承并与十字轴相连，起万向联节的作用。零件mm 65Φ外圆内为mm 50Φ花键孔与传动轴端部的花键轴相配合，用于传递动力之用。 （二）零件的工艺分析 万向节滑动叉共有两组加工表面，它们之间有一定的位置要求。现分述如下： 1以39Φmm 孔为中心的加工表面 这一组加工表面包括：两个39027 .0010.0Φ+-mm 的孔及其倒角，尺寸为1180 07.0-mm 的与两个mm 39027 .0010.0Φ+-孔相垂直的平面，还有在平面上的四个螺孔。其中，主要加工表面为mm 39027 .0010.0Φ+-的两个孔。 2.以mm 50Φ花键孔为中心的加工表面 （1） 这一组加工表面包括： 50 039 .00 Φ+mm 十六齿方齿花键孔， mm 55Φ阶梯孔，以及65Φmm 的外圆表面和的外螺纹表面。 花键孔与二孔中心联线的垂直度公差为100:0.2; （2） mm 39Φ二孔外端面对孔垂直度公差为0.1mm; （3） 50039 .00 Φ+mm 花键槽宽中心线与mm 39Φ中心线偏转角度公差为 2°. 由以上分析可知，对于这两组加工表面而言，可以先加工其中一组表面，然后借助于专用夹具加工另一组表面，并且保证它们之间的位置精度要求 二.工 艺 规 程 设 计

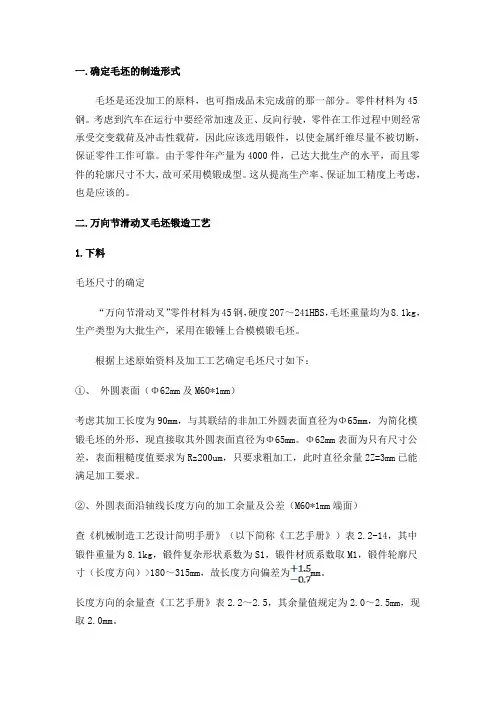

（一）确定毛坯的制造形式 零件材料为45钢。考虑到汽车在运行中要经常加速及正、反向行驶，零件在工作过程中则经常承受交变载荷及冲击性载荷，因此应该选用锻件，以使金属纤维尽量不被切断，保证零件工作可靠。由于零件年产量为4000件，已达大批生产的水平，而且零件的轮廓尺寸不大，故可采用模锻成型。这从提高生产率、保证加工精度上考虑，也是应该的。 （二）基面的选择 基面选择是工艺规程设计中的重要工作之一。基面选择得正确与合理，可以使加工质量得到保证，生产率得以提高。否则，加工工艺过程中会问题百出，更有甚者，还会造成零件大批报废，使生产无法正常进行。 （1） 粗基准的选择。对于一般的轴类零件而言，以外圆作为粗基准完全合理的。但对本零件来说，如果以mm 65Φ外圆（或mm 62Φ外圆）表面作基准面（四点定位） ，则可能造成这一组内外圆柱表面与零件的叉部外形不对称。按照有关粗基准的选择原则（即当零件有不加工表面时，应以这些不加工表面作粗基准：若零件有若干个不加工表面时，则应以与加工表面要求相对位置精度较高的不加工表面作为粗基准），现选取叉部两个mm 39027 .0010.0Φ+-孔的不加工外轮廓表面作为粗基准，利用一组共两个短V 形块支承这两个mm 39027 .0010.0Φ+-的外轮廓作主要定位面，以消除→ x x → y y 四个自由度，再用一对自动定心的窄口卡爪，夹持在mm 65Φ外圆柱面上，用以消除→ z z 两个自由度，达到完全定位。 （2） 精基准的选择。主要应该考虑基准重合的问题。当设计基准与工序基准不重合时，应该进行尺寸转算，这在以后还要专门计算，此处不再重复。 （三）制订工艺路线 制订工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度
