200k W并网光伏项目
技术方案
新惠置业商业屋顶200KWp光伏发电项目
工程技术方案
河南光坤能源科技工程有限公司
2016年5月
目录
1概述 (3)
1.1工程概述 (3)
1.2设备使用环境条件 (3)
1.3 交通运输条件 (4)
2设计依据 (4)
3整体方案设计 (6)
3.1并网逆变器选型 (7)
3.2组件选型 (12)
3.3光伏阵列设计 (12)
3.4交流汇流箱设计 (14)
3.5并网接入柜设计 (15)
3.6电缆选型设计 (16)
4 防雷及接地 (17)
5设备清单 (18)
6发电量计算 (18)
6.1 理论发电量 (18)
6.2 逐年衰减实际发电量 (21)
6.3 年发电量估算 (22)
7 项目管理机构 (24)
8 施工组织设计 (24)
8.1 技术准备 (24)
8.2 现场准备 (24)
8.3 项目管理、沟通与协调 (25)
8.4.工程施工流程 (25)
8.5.实施进度计划 (25)
1概述
1.1工程概述
本项目位于开封市新区九大街，东京大道以北，九大街以西，开封汴西湖以西，区位条件十分优越。周围有高大建筑，遮挡阳光。道路四通八达，交通便捷，新惠置业屋顶项目，六层建筑，每层建筑面积为3464.33平方米。
屋顶为常规水泥屋顶，屋顶集中单建筑屋顶可以完成200kWp容量的光伏组件固定倾角式安装，该项目属低电压并网分布式光伏电站。
该光伏发电系统采用“分散逆变，集中并网”的技术方案，该太阳能光伏电站建成后，与厂区内部电网联网运行，可解决该厂区部分电力需求, 实现了将一部分清洁能源并入用户电网,为该地区的节能减排作出贡献。
1.2设备使用环境条件
开封市地理气候概况
开封市处于黄河中下游平原东部，太行山脉东南方，地处河南省中东部，东经113°52′15"-115°15′42"，北纬34°11′45"-35°01′20"，东与商丘市相连，距离
黄海500公里，西与省会郑州毗邻，南接许昌市和周口市，北依黄河，与新乡市隔河相望。开封身处内陆平原，周边无山，城中多水，气候暖和，属暖温带亚湿润气候，冬季寒冷干燥，春季干旱多风沙，夏季高温多雨，秋季天高气爽，四季分明，光照充足。常年平均气温14℃，年平均降水650毫米左右，年平均最高气温19℃，年平均最低气温9℃：7月平均温度26.5℃，极端高温39.9°℃。
1.3 交通运输条件
本项目位于开封市新区九大街，东京大道以北，九大街以西，开封汴西湖以西，区位条件十分优越。南接郑开大道，交通便利，便于运输与维护。
2设计依据
GB 50217-2007 《电力工程电缆设计规范》
GB/T 19939-2005 《光伏系统并网技术要求》
IEEE 1547:2003 《分布式电源与电力系统进行互连的标准》IEEE 1547.1:2005 《分布式电源与电力系统的接口设备的测试程序》IEC 62116 《光伏并网系统用逆变器防孤岛测试方法》IEEE 1262-1995 《光伏组件的测试认证规范》
JGL/T16-92 《民用建筑电气设计规范》
JGJ203-2010 《民用建筑太阳能光伏系统应用技术规范》
GB 50057-94 《建筑物防雷设计规范》
GB/T 20046-2006 《光伏(PV)系统电网接口特性》
GB/T 19939-2005 《光伏系统并网技术要求》
GB/T50797-2012 《光伏发电站设计规范》
GB/T50795-2012 《光伏发电工程施工组织设计规范》
GB/T50796-2012 《光伏发电工程验收规范》
GB/T50794-2012 《光伏发电站施工规范》
GB/T 19964-2012 《光伏发电站接入电力系统技术规定》
GB/T 29319-2012 《光伏发电系统接入配电网技术规定》
GB/T12325-2008 《电能质量供电电压偏差》
GB/T12326-2008 《电能质量电压波动和闪变》
GB/T14549-93 《电能质量公用电网谐波》
GB/T15543-2008 《电能质量三相电压不平衡》
GB/T24337-2009 《电能质量公用电网间谐波》
GB 50052-2009 《供配电系统设计规范》
GB 50053-1994 《10kV及以下变电所设计规范》
GB 50054-2011 《低压配电设计规范》
GB 50613-2010 《城市配电网规划设计规范》
GB/T 14285-2006 《继电保护和安全自动装置技术规程》
DL/T 599 《城市中低压配电网改造技术导则》
光伏电站并网调试方案 批准 审核 编制 一、并网准备 1逆变器检查 1）检查，确保直流配电柜及交流配电柜断路器均处于OFF位置； 2）检查逆变器是否已按照用户手册、设计图纸、安装要求等安装完毕； 3）检查确认机器内所有螺钉、线缆、接插件连接牢固，器件（如吸收电容、软启动电阻等），
无松动、损坏； 4）检查防雷器、熔断器完好、无损坏； 5）检查确认逆变器直流断路器、交流断路器动作是否灵活，正确； 6）检查确认DC连接线缆极性正确，端子连接牢固； 7）检查AC电缆连接，电压等级、相序正确，端子连接牢固；（电网接入系统，对于多台500KTL连接，要禁止多台逆变器直接并联，可通过各自的输出变压器隔离或双分裂及多分裂变压器隔离；另其输出变压器N点不可接地） 8）检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆对地绝缘阻值，确保绝缘良好； 9）检查机器内设备设置是否正确； 10）以上检查确认没有问题后，对逆变器临时外接控制电源，检查确认逆变器液晶参数是否正确，检验安全门开关、紧急停机开关状态是否有效；模拟设置温度参数，检查冷却风机是否有效（检查完成后，参数设置要改回到出厂设置状态）； 11）确认检查后，除去逆变器检查时临时连接的控制电源，置逆变器断路器于OFF状态； 2、周边设备的检查 电池组件、汇流箱、直流配电柜、交流配电柜、电网接入系统，请按照其调试规范进行检查确认。 二、并网试运行步骤 在并网准备工作完毕，并确认无误后，可开始进行并网调试； 1）合上逆变器电网侧前端空开，用示波器或电能质量分析仪测量网侧电压和频率是否满足逆变器并网要求。并观察液晶显示与测量值是否一致（如不一致，且误差较大，则需核对参数设置是否与所要求的参数一致，如两者不一致，则修改参数设置，比较测量值与显示值的一致性；如两者一致，而显示值与实测值误差较大，则需重新定标处理）。 2）在电网电压、频率均满足并网要求的情况下，任意合上一至两路太阳能汇流箱直接空开，并合上相应的直流配电柜空开及逆变器空开，观察逆变器状态；测量直流电压值与液晶显示值是否一致（如不一致，且误差较大，则需核对参数设置是否与所要求的参数一致，如两者不一致，则修改参数设置，比较测量值与显示值的一致性；如两者一致，而显示值与实测值误差较大，则需重新定标处理）。 3）交流、直流均满足并网运行条件，且逆变器无任何异常，可以点击触摸屏上“运行”图标并确定，启动逆变器并网运行，并检测直流电流、交流输出电流，比较测量值与液晶显示值是否一致；测量三相输出电流波形是否正常，机器运行是否正常。 注意：如果在试运行过程中，听到异响或发现逆变器有异常，可通过液晶上停机按钮或前门上紧急停机按扭停止机器运行。 4）机器正常运行后，可在此功率状态下，验证功率限制、启停机、紧急停机、安全门开关等功能； 5）以上功能均验证完成并无问题后，逐步增加直流输入功率（可考虑分别增加到10%、25%、50%、75%、100%功率点）（通过合汇流箱与直流配电柜的断路器并改变逆变器输出功率限幅值来调整逆变器运行功率），试运行逆变器，并检验各功率点运行时的电能质量（PF值，THD值、三相平衡等）。 6）以上各功率点运行均符合要求后，初步试运行调试完毕。 备注：以上试运行，需由我公司人员在场指导、配合调试，同时需有相关设备供应商、系统集成商等多单位紧密配合，相互合作，共同完成。 三、并网检测
光伏发电项目并网调试 方案 Document number：PBGCG-0857-BTDO-0089-PTT1998
武威协合9MW光伏电站工程 调试方案 武威协合太阳能发电有限公司 2012年12月13日 批准： 审核： 编写： 目录
第一章工程概况 1、工程简介 武威协合太阳能发电有限公司光伏发电工程本期建设9MWp。电池板所发电力经逆变器由直流转换为交流，通过箱式变压器升压至35kV，通过单回35kV 电缆及架空线路组合送至110kV凉州光伏汇集升压站35kV系统，线路长度约为1.3km。本期共9个光伏发电单元，每个发电单元共安装3392片295W光伏板组件，分12个支路各接入到1面500kW逆变器柜。逆变器输出270V三相交流，通过交流电缆分别连接到1100kVA箱变升压接至35kV配电室送出。 2、工程范围 35kV升压变、无功补偿装置及站用变、35kV配电装置交接试验、特殊试验项目。 站内所有保护装置及分系统、整组的调试、配合后台厂家工作以及与中调信息对点工作、架空线路参数测试，继电保护定值的计算（包含升压变低压侧开关、低压柜开关定值计算）。 光伏站内所有高压电缆的交接试验（包含高压电缆头的试验）。 全站接地网的测试。 电站整体带电调试。 3、编制的依据
中国国家标准《电气装置安装工程电气设备交接试验标准》（GB 50150-2006） 根据业主提供的电气施工图； 设备制造厂带来的有关设备资料及技术说明书等 《电气装置安装工程电气设备交接试验标准》 GB50150- 2006 《施工现场临时用电安全技术规范》 JGJ46-2005《继电保护和电网安全自动装置检验规程》 DL/T995- 2006 第二章调试条件及主要设备 1、调试的外部条件要求 所有箱变已全部安装到位，标牌明确。 电气室内整洁无杂物，门窗已全部装好，变压器室门能上锁； 电气室所有的盘柜已全部安装到位，电缆接线基本结束，直流电源（蓄电池）的安装已全部完毕，盘柜标牌明确； 电气室及变压器室的照明已亮灯，应设专人24小时值班，建立了进/出制度。 2、电气调试顺序 熟悉电气施工图纸和相关技术资料，准备调试所需的仪器、仪表和工具； 调试人员进入施工现场，准备调试所需的试验电源； 以设计施工图为准，对设备进行外观检查及电缆接线校对确认； 直流电源屏试验及蓄电池充放电试验； 35kV高压开关柜单体调试及保护继电器试验、整定值设定； 变压器铭牌核对及试验； 35kV变电所高压电气设备工频耐压试验； 35kV系统空操作试验，确认其动作是否正确； 35kV高压电缆绝缘测试及直流泄漏试验； 35kV电源受电，变压器送电考核； 低压控制盘送电操作检查。
前言 太阳能光伏发电是新能源和可再生能源的重要组成部分，由于它集开发利用绿色可再生能源、改善生态环境、改善人民生活条件于一体，被认为是当今世界上最有发展前景的新能源技术，因而越来越受到人们的青睐。随着世界光伏市场需求持续高速增长、我国《可再生能源法》的颁布实施以及我国光伏企业在国际光伏市场上举足轻重的良好表现，我国光伏技术应用呈现了前所未有的快速增长的态势并表现出强大的生命力。它的广泛应用是保护生态环境、走经济社会可持续发展的必由之路。 太阳能发电的利用通常有两种方式，一种是将太阳能发电系统所发出的电力输送到电网中供给其他负载使用，而在需要用电的时候则从电网中获取电能，称谓并网发电方式。另一种是依靠蓄电池来进行能量存储的所谓独立发电方式，它主要用于因架设线路困难市电无法到达的场合，应用十分广泛。
1.项目概况 1.1项目背景及意义 本项目拟先设计一个独立系统，安装在客户工厂的屋顶上，用于演示光伏阵列采取跟踪模式和固定模式时发电的情况，待客户参考后再设计一套发电量更大的系统，向工厂提供生产生活用电。本系统建成后将为客户产品做出很好的宣传，系统会直观的显示采用跟踪系统后发电总量的提升情况。 1.2光伏发电系统的要求 因本系统仅是一个参考项目，所以这里就只设计一个2.88kWp的小型系统，平均每天发电5.5kWh,可供一个1kW的负载工作5.5小时。 2.系统方案 2.1现场资源和环境条件 江阴市位于北纬31°40’34”至31°57’36”，东经119°至120°34’30”。气候为亚热带北纬湿润季风区，冬季干冷多晴，夏季湿热雷雨。年降水量1041.6毫米，年平均气温15.2℃。具有气候温和、雨量充沛、四季分明等特点。其中4月-10月平均温度在10℃以上，最冷为1月份，平均温度2.5℃；最热月7月份，平均温度27.6℃。

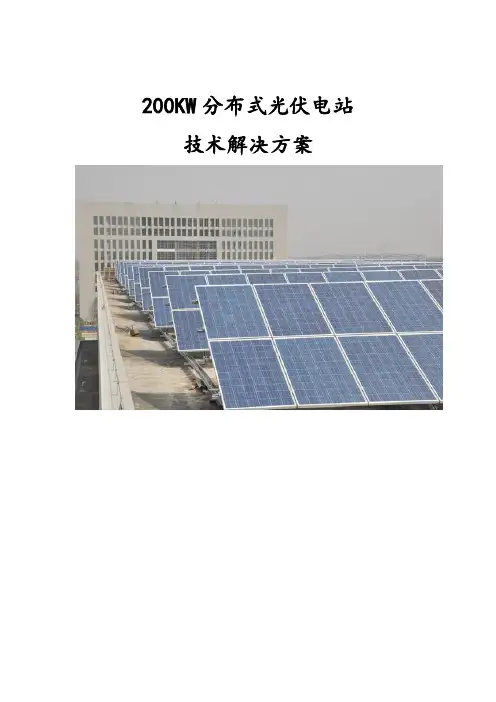

200KW 分布式光伏电站技术方案 2015 年3 月19 日
目录 目录 (1) 一、项目概况 (2) 项目地点及建设规 模................................................................ (2) 项目地理位 置................................................................ (2) 并网接入................................................................... ....................................... 2 二、项目场址太阳能资源................................................................... ......................... 2 三、光伏电站系统设计................................................................... .. (3) 并网光伏系统原 理................................................................ (3) 电站总体规 划................................................................ (3) 光伏发电系统设 计................................................................ (4) 设计原 则............................................................. (4) 发电系统 图............................................................. (4) 光伏系统主要配 件................................................................ (5) 光伏组 件............................................................. (5) 并网逆变 器............................................................. (6) 组件安装支 架................................................................ (7)
20KWp光伏发电项目 技 术 方 案 2013年11月
目录 一、设计原则与标准 (1) 1.1设计原则 (1) 1.2设计标准 (1) 二、工程概况 (2) 三、厂址建设条件 (2) 3.1地理位置及气候条件 (2) 四、系统设计方案 (3) 4.1光伏电站系统组成 (3) 4.2主要设备选择及性能参数 (3) 4.2.1光伏发电组件选型 (4) 4.2.2并网逆变器 (5) 4.2.3电缆及桥架 (8) 4.3光伏电池组件布置方案 (8) 4.2.1设计原则 (8) 4.2.2安装方式设计 (9) 4.4 接入电网方案 (9) 4.5系统防雷 (10) 五、效益分析 (10) 5.1、经济效益分析 (10) 5.2、环境效益分析 (11) 5.3项目推广前景分析 (11)
一、设计原则与标准 1.1设计原则 （1）先进性原则：保证系统具有较长的生命周期。 （2）环保节能原则：采用太阳能电池发电。 （3）安全可靠原则：系统设计应安全可靠，以保证光伏屋顶并网发电系统并入或撤出时对建筑物内的其他用电设备的安全；结构设计应充分考虑原有建筑结构的承受力、风荷载、温度应力和地震作用对组件及原建筑结构的影响，设计安全系数应保证满足国家规定及本工程的要求。 （4）可拆卸更换，维修方便原则：方便拆换及维护。 （5）经济性原则：保证资金投向合理，在确保满足国家规范的基础上，合理地使用材料。 1.2设计标准 （1）《光伏电站接入电力系统技术规定》GB\Z19964-2005 （2）《光伏（PV)系统电网接口特性》GB/T 20046-2006Eqv.IEC61727（1995） （3）国家电网公司《光伏电站接入电网技术规定》(2009.07) （4）《光伏（PV）系统电网接口特性》（GB/T 20046） （5）《光伏（PV）发电系统的过电压保护—导则》(SJ/T 11127) （6）《地面光伏系统概述和导则》 GB/T18479-2001 （7）《光伏系统功率调节器效率测量程序》(IEC 61683) （8）《光伏系统性能监测、测量、数据交换和分析指南》(IEC61724) （9）《钢结构设计规范》 GB50017-2003 （10）《新能源基本建设项目管理的暂行规定》 （11）《光伏发电系统的过电压保护—导则》 SJ/T11127-1997 （12）《低压配电设计规范》（GB 50054） （13）《建筑物防雷设计规范》（GB 50057） （14）《建筑电气工程施工质量验收规范》（GB 50303） （32）《安全标志》(GB2894) （33）《安全标志使用导则》(GB 16179) （35）《电气装置安装工程质量检验及评定规程》(DL/T5161.1~17) （36）《建筑结构荷载规范》 GB0009-2001 (2006年版)
武威协合9MW光伏电站工程 调试方案 武威协合太阳能发电有限公司 2012年12月13日
批准：审核：编写：
目录 第一章工程概况 (3) 1、工程简介 (3) 2、工程范围 (3) 3、编制的依据 (3) 第二章调试条件及主要设备 (5) 1、调试的外部条件要求 (6) 2、电气调试顺序 (4) 3、主要调试设备一览表 (4) 第三章电气交接试验项目和方法 (5) 1、电气交接试验准备工作 (5) 1.1设备的外观检查 (5) 1.2电缆接线检查、校对 (5) 1.3 直流电源屏试验及蓄电池充、放电试验 (7) 2.电气调试的项目和方法 (8) 2.1 35kV高压开关柜单体调试及保护继电器试验、整定值设定 (8) 2.2 变压器试验 (9) 2.3 35kV高压电气设备工频耐压试验 (10) 2.4 系统空操作试验 (10) 2.5 高压电力电缆试验 (11) 2.6低压控制盘送电操作检查 (8) 第四章电气调试项目 (11) 1、35kV系统调试 (11) 1.1电压互感器试验 (11) 1.2电流互感器试验 (9) 1.3 35KV负荷开关试验 (9) 1.4 隔离开关试验 (12) 1.5 氧化锌避雷器试验 (12)
1.6 绝缘子试验 (12) 1.7 一次回路连接线检查 (13) 1.8 二次回路检查 (13) 1.9 测量仪表校验 (13) 1.10 保护装置校验 (13) 1.11二次回路带电试验 (13) 2、站用变及400V系统 (13) 2.1站用变压器 (13) 2.2真空断路器 (14) 2.3 隔离刀闸、绝缘子 (14) 2.4 一次回路连接线检查 (14) 2.5 二次回路检查 (14) 2.6测量仪表校验 (14) 2.7保护装置校验 (14) 2.8 二次回路带电试验 (14) 3、发电系统调试 (15) 3.1箱变试验 (15) 3.2 逆变系器 (15) 3.3直流电缆连接线正确性检查 (15) 4、直流及UPS系统 (15) 4.1直流系统 (15) 4.2 UPS系统 (16) 5、计算机监控系统 (16) 第五章电气调试工期计划 (16) 1、组织机构图 (16) 2、调试组织机构的运作 (16) 第六章电气调试工期计划 (17) 第七章工程质量保证措施 (17) 第八章安全措施 (18)
5kWp光伏太阳能离网发电系统 设 计 方 案
目录 一、光伏太阳能离网发电系统简介 (2) 二、项目地参数 (2) 三、相关规范和标准 (5) 四、系统组成与原理 (6) 五、设计过程 (8) 1、方案简介 (8) 2、用户信息 (8) 3、蓄电池设计选型 (8) 4、组件设计选型 (12) 5、离网逆变器设计选型 (16) 6、控制器设计选型 (18) 7、交直流断路器 (21) 8、电缆设计选型 (23) 9、方阵支架 (23) 10、配电室设计 (23) 11、接地及防雷 (23) 12、数据采集检测系统 (24) 六、仿真软件模拟设计 (25) 七、设备配置清单及详细参数 (31) 八、系统建设及施工 (31) 九、系统安装及调试 (32) 十、工程预算投资分析报告 (36) 十二、运行及维护注意事项 (38) 十三、设计图纸 (41)
5kWp光伏太阳能离网发电系统配置方案 一、光伏太阳能离网发电系统简介 独立光伏电站是独立光伏系统中规模较大的应用。它的主要特点就是集中供电，如在一个十几户的村庄就可建立光伏电站来利用太阳能，当然这是在该村庄地理位置较偏远，无法直接利用电力公司电能的情况下，所能用到的方法。用这种方式供电便于统一管理和维护。而户用系统是采用分散供电的方式提供电能，如果要在该村庄安装户用光伏系统，这样每一户都得需这么一套光伏系统，它比起独立光伏电站来，所需的元器件规格要小，控制器、逆变器和蓄电池及负载都比较小，但是独立光伏电站和户用光伏系统基本结构是完全一致的。 太阳能光伏建筑一体化（Building Integrated Photovoltaic——BIPV）是应用太阳能发电 的一种新形式，简单的讲就是将太阳能发电系统和建筑的围护结构外表面如建筑幕墙、屋顶等有机的结合成一个整体结构，不但具有围护结构的功能，同时又能产生电能供本建筑及周围用电负载使用。还可通过建筑物输电线路离网发电，向电网提供电能。太阳能光伏方阵与建筑的结合由于不占用额外的地面空间，是光伏发电系统在城市中广泛应用的最佳安装方式，因而备受关注。 二、项目地参数 图片来自Google地球 1、项目地点：江苏省泰州市XX区XX镇； 2、经度：120°12’ ，纬度：32°23’； 3、平均海拔高度：7m；
光伏电站涉网操作细则（天津市） 第一条项目发改备案：光伏企业在项目备案时应如实提供项目简介，包括项目名称（统一规范为：项目单位简称+建设地点+备案规模+“光伏发电项目”）、投资主体、建设规模及总投资、建设地点、所依托建筑物及落实情况（土地落实情况）、占地面积及性质、发电模式（全部自用、自发自用余电上网、全额上网）、关键技术、计划开（竣）工时间等，并在备案申请表中明确上述主要内容。 第二条接入系统方案：建设单位携相关资料向国家电网天津市电力公司经济技术研究院（以下简称“经研院”）申请受理制定拟建光伏项目接网方案，所需资料基本包括：经办人身份证原件及复印件和法人委托书原件（或法定代表人身份证原件及复印件）；企业法人营业执照、土地证等项目合法性支持性文件；项目地理位置图（标明方向、邻近道路、河流等）及场地租用相关协议；项目可行性研究报告；政府投资主管部门同意项目开展前期工作的批复（需核准项目）。受理后，经研院经现场勘察后制定接入系统方案。 第三条接入系统批复：项目业主凭经研院出具的接入系统方案到国网天津市电力公司（以下简称“市局”）发策部专责审查，获得批复，即接入系统批复。 第四条电价批复：项目业主向物价局价格收费科提交电价批复申请文件，并按要求提供相关资料（基本包括项目申请报告、发改委备案文件、接入系统批复、项目计划开/竣工时间等）。 第五条初步设计审查：项目业主凭可行性研究报告、接入系统
方案、接入系统批复、初步设计图纸到市局营销部专责申请组织初设评审会议。设计院绘制的施工设计蓝图必须与《初步设计审查意见》的精神相一致，项目业主依照施工设计图纸组织开展光伏电站的招标、采购、施工等工作事项。 第六条接入变电站间隔改造、送出线路工程建设：项目业主携营业执照、发改委备案文件、接入系统批复、初步设计审查意见、施工图纸及一次系统图（设计蓝图）到运检部专责处填写《光伏发电项目并网申请表》。受理后由区供电分公司基建处安排变电站间隔和线路施工等相关事宜。项目业主协助电网企业开展送出工程可研设计，共同推动送出工程与光伏发电项目同步建设、同步投运。 第七条项目质监申报：建设单位在工程开工前，必须按要求进行项目注册申报。申报时应满足：工程项目已经取得政府核准(审批)建设文件，勘察、设计、施工、监理单位已完成招标，建设单位各项目部的主要管理人员已到位，相关检测单位已明确。建设单位向天津市电力建设工程质量监督中心站（以下简称“质监站”）递交《电力工程质量监督注册申报书》进行申报。 第八条项目质监注册：建设单位携带《电力工程质量监督注册申报书》、核准文件，勘察、设计、施工、调试、监理单位资质证书的复印件，勘察、设计、施工、调试、监理单位主要管理人员相应执业资格证书的复印件，到质监站的进行正式的注册。符合要求的，质监站签发《电力工程质量监督注册证书》以及《电力工程质量监督检查计划书》。
常州市金坛中盛清洁电力有限公司建设盛利维尔（中国）新材料技术有限公司屋顶3.337MW分布式光伏发电项目 支架、组件安装技术 太阳能方阵支架的安装措施 1）电池板支架安装 a. 检查电池板支架的完好性。 b. 根据图纸安装电池板支架。为了保证支架的可调余量，不得将连接螺栓一次性紧固到位。 2）电池板安装面的粗调。 a. 调整首末两块电池板固定处支架的位置，然后将其紧固。 b. 将放线绳系于首末两块电池板所在支架的上下两端，并将其绷紧。 c. 以放线绳为基准分别调整其余电池板固定螺栓，使其在一个平面内。 d. 预紧固所有螺栓。 太阳能电池组件的安装措施 安装工艺流程：组件运至施工现场支架上两专人安装预紧另外两人调整组件间隙、组件调平组件螺栓复紧 A光伏组件横向间隙20mm，纵向列间距为20mm。 B光伏组件搬运时必须不低于两人进行搬运，防止磕、碰、划伤和野蛮操作。 C光伏组件与导轨接触面不吻合时，应用金属片调整垫平，方可紧固，严禁强行压紧。 ①电池板的进场检验 a. 太阳能电池板应无变形、玻璃无损坏、划伤及裂纹。（现场安装人员开箱先看电池板有没有破损，若开箱破损立保持现状并即与项目部联系拍照处理） b. 测量太阳能电池板在阳光下的开路电压，电池板输出端与标识正负应吻合。电池板正面玻璃无裂纹和损伤，背面无划伤毛刺等；安装之前在阳光下测量
单块电池板的开路电压应符合国家检验标准。 ②太阳能电池板安装 a. 电池板在运输和保管过程中，应轻搬轻放，不得有强烈的冲击和振动，不得横置重压。 b. 电池板的安装应自下而上，逐块安装，螺杆的安装方向为自内向外，并紧固电池板螺栓（组件安装螺丝务必紧固，按照国家标准把要有弹片、垫片不能遗漏做防松处理）。安装过程中必须轻拿轻放以免破坏表面的保护玻璃。电池板安装必须作到横平竖直，同方阵内的电池板间距保持一致；注意电池板的接线盒的方向，避免影响电气施工。 ③电池板调平 a.将两根放线绳分别系于电池板方阵的上下两端，并将其绷紧。 b.以放线绳为基准分别调整其余电池板，使其在一个平面内。 c.紧固所有螺栓。 ④电池板接线 a.根据电站设计图纸确定电池板的接线方式。 b.电池板连线均应符合设计图纸的要求。 c.接线时应注意勿将正负极接反，保证接线正确。每串电池板连接完毕后， 应检查电池板串开路电压是否正确（用钳式电流表测量是否短路，电压表测量电压是否正常），连接无误后断开一块电池板的接线，保证后续工序的安全操作。 d. 将电池板串与控制器的连接电缆连接，电缆的金属铠装应接地处理。
阿尔及利亚光伏电站第二标段Djelfa工区电站总体并网调试方案
2015年6月 目录 一总体目标 (1) 二人员组织 (5) 三调试准备 (6) 四并网操作步骤 (7) 五调试注意事项 (51)
总体目标 实现阿尔及利亚光伏电站第三标段Djelfa工区20MW光伏电站整体并网调试及电站试运行成功。 二人员组织 设立光伏电站总体调试小组，项目总工为总负责人，下设调试总指挥1名，调试运行员5名，安全负责人1名，安全员10名，紧急事故处理人员5名。 总负责人：全面负责光伏电站工程启动试验工作，为光伏电站启动安全第一责任人。负责电站调试、监理、厂家等相关单位人员到位，启动试验相关工作协调。 总指挥：全面负责启动试验指挥、试验工作部署，以及试验过程中的问题处理及决策、试验结论的审核签字。 调试运行员：负责倒闸操作，负责倒闸前后检验工作，时刻与总指挥保持联络。 安全负责人：负责现场的安全检查、监督工作，并制止任何违规或有安全隐患的行为，并做好一旦发生故障，能立即做出最有效的反应。 三调试准备 3.1 并网整套启动试验前必须具备的条件： （1）与并网整套启动试验有关的一、二次电气设备的安装工作应 全部结束。
（2）与并网整套启动试验有关的一、二次电气设备的静态调试、试验工作应全部结束，均应符合有关验收标准的要求。 （3）与并网整套启动试验有关设备的继电保护，已按整定值要求调试整定完毕，并可投入运行。 （4）与并网整套启动试验有关的各系统控制、保护、音响信号等二次回路均已逐项传动试验完毕，正确可靠，符合要求。 （5）与并网整套启动试验有关的带电房间应锁门，带电区域应有遮栏，并设警告标志牌。 （6）与并网整套启动试验有关的带电体周围应无杂物，道路畅通平整，电缆沟及管道沟盖板均应盖好。 （7）与并网整套启动试验有关的设备编号清楚、着色正确。 （8）PT回路一、二次熔丝，直流控制回路熔丝需备齐并备有备品。 （9）所有一次设备的接地线要明显，并应和接地网可靠联接，接地网的接地电阻应合格。 （10）所有电气一次、二次设备全部通过验收，并有验评表。 （11）所有电气一次及电气二次相序核对完成，并确保无误。 （11）消防设施完善，逆变器室、变压器、10KV开关室等处应有足够的电气灭火器。 （11）通讯设备应畅通，照明应充足，事故照明试验正常、通风良好。 （12）所有参加启动人员要持证才能进入现场，无关人员一律不 准进入。
光伏发电项目 并 网 试 运 行 方 案 xxxxxxxx工程有限公司
目录 一、工程目标 (3) 1.1. 质量目标 (3) 1.2. 工期目标 (3) 二、启动试行前准备 (3) 四、启动试运行应具备的条件 (4) 五、启动试运行前系统运行方式要求、调试操作配合 (4) 六、启动试运行内容及步骤 (4) 6.1 启动前现场准备和设备检查 (4) 6.1.1 一次设备检查 (4) 6.1.2二次设备检查和保护投退 (5) 6.2 启动试运行步骤 (5) 6.2.1 35KV母线充电 (5) 6.2.2 #1接地变充电 (5) 6.2.3 无功补偿装置充电 (6) 6.2.4 35KV光伏进线一充电 (6) 6.2.5箱变充电 (6) 6.2.6 逆变器并网调试 (6) 七、质量管理体系与保证措施 (6) 7.1 质量方针、目标 (6) 7.2质量保证措施 (7) 7.3工序质量检验和质量控制 (8) 7.4 施工现场安全生产交底 (9) 7.5安全生产管理岗位及职责 (10) 7.6 安全生产管理措施 (11)
一、工程目标 1.1.质量目标 工程质量验收标准：满足规范及施工图纸文件要求，验收合格，争创优良工程。 1.2.工期目标 开工日期：以土建工程满足施工作业的要求开始，在合同约定的施工期限内完成施工安装任务。具体开工日期以工程开工令或合同中的约定为准。 二、启动试行前准备 1. 运行单位应准备好操作用品，用具，消防器材配备齐全并到位。 2. 所有启动试行范围内的设备均按有关施工规程、规定要求进行安装调试，且经启动委员会工程验收组验收合格，并向启动委员会交验收结果报告，启动委员会认可已具备试行条件。 3. 与地调、省调的通信开通，启动设备的运动信息能正确传送到地调及省调。 4. 启动试行范围内的设备图纸及厂家资料齐全。 5. 启动试行范围内的设备现场运行规程编写审批完成并报相关部分备案。 6. 施工单位和运行单位双方协商安排操作、监护及值班人员和班次，各值班长和试运行负责人的名单报地调、省调备案。 7. 与启动试运行设备相关的厂家代表已到位。 8. 施工单位、厂家代表及运行单位协商安排完成投运设备的绝缘测量检查工作。 三、启动试运行范围 35KV母线、35KV母线PT、35KV光伏进线、35KV1#接地变，35KV动态无功补偿装置，35KV1-7#箱变、1-200#逆变器、汇流箱、厂用400V系统的一、二次设备，光伏组件。
光伏电站技术方案 1.系统概况 1.1项目背景及意义 系统由室外太阳电池组件阵列系统、室外太阳能电池组件汇流系统、室内控制储能系统、逆变配电装置与布线系统、室内光伏发电综合测试系统组成。用于研究不同材料电池组件的光伏阵列，采取跟踪模式和固定模式时发电的情况，以及5种相同功率不同方式的太阳能电发电的对比。本系统建成后可以作为学校光伏科研方向的重点实验室，为学校学科建设、科技创新、人才培养发挥重要作用。 1.2光伏发电系统的要求 系统是一个教学实习兼科研项目，根据要求设计一个5kWp的小型光伏电站系统，包含3kWp的并网光伏系统，2kWp的离网光伏系统，共计平均每天发电约9.5kWh,可供一个1kW的负载工作9小时左右。 2.项目概况 2.1光伏系统方案的确定 根据现场资源和环境条件，系统设计采用独立型离网光伏系统和离散型并网光伏系统方案。 太阳能光伏并网发电系统主要组成如下： （1）太阳能电池组件及其专用固定支架； （2）光伏阵列汇流箱； （3）光伏并网逆变器； （4）系统的通讯监控装置；
（5）系统的防雷及接地装置； （6）土建、配电房等基础设施； （7）系统的连接电缆及防护材料； 太阳能光伏离网发电系统主要组成如下： （1）太阳能电池组件及其双轴跟踪逐日支架； （2）光伏阵列汇流箱； （3）光伏控制器； （4）光伏离网逆变器； （5）系统的通讯监控装置； （6）系统的防雷及接地装置； （7）土建、配电房等基础设施； （8）系统的连接电缆及防护材料； 3.设计方案 3.1方案介绍 将系统分成并网和离网两个部份。并网和离网系统中用到的太阳能电池组件有3种，一是175Wp单晶硅太阳能电池板，其工作电压为35.9V,开路电压为43.6V，经过计算，6块此类电池板串联，构成1个1KW的光伏阵列。二是175Wp多晶硅太阳能电池板，其工作电压为33.7V,开路电压为42.5V, 经过计算，6块此类电池板串
XX太阳能电站 电 气 调 试 方 案 XXXX有限公司 X年X月X日
1.工程概况： 本期新建光伏发电场区及35kV开关站1座、站用变1台、35KV配电柜9面、二次控制柜20面。 2.质量目标及要求： 严格按照GB50150-2006《电气装置安装工程电气设备交接试验标准》DL/T596-1996《电力设备预防性试验规程》等有关技术规范,对光伏发电场区及35kV变电所电气设备进行交接性试验、以检验其性能，确保其能够在安全、良好的条件下投入运行。 3.主要试验依据及验收标准： 3.1（GB50150-2006）《电气装置安装工程电气设备交接试验标准》 3.2 DL/T596-1996《电力设备预防性试验规程》 3.3 《电业安全工作规定（发电厂和变电所部分）》 3.4 《继电保护及电网安全自动装置现场工作规定》 3.5 《电力系统继电保护及安全自动装置反事故措施要点》 3.6 《继电保护及安全自动装置检验条例》 3.7 JJG313-2004《测量用电流互感器检定规程》 3.8 JJG314-2004《测量用电压互感器检定规程》； 3.9 甲方提供的有效书面要求和设备制造厂（商）的技术资料要求等有关规范标准进行。 4.试验的组织机构： 总指挥： 副总指挥： 成员： 现场指挥： 安全组： 5试验内容：
6.试验范围： 光伏发电场区汇流箱、箱逆变设备，以及开关站区站用变、35KV配电柜、二次柜。配电设备的耐压试验及系统调试。 6.1调试的范围为： 本期新建的主设备及其对应附属装置的常规的一次电气设备的试验，二次保护装置的试验检测。 7、调试准备 7.1汇流箱 汇流箱的试验项目如下： （1）测量汇流箱内电气一次元件的绝缘电阻。 7.1.1使用仪器设备 兆欧表一只：1000V 万用表一只 7.1.2调试应具备的条件 （1）汇流箱、直流柜安装完毕，并符合安装规程要求，办理完安装验收签证。 （2）汇流箱直流柜外观检查，内部线连接正确，正负极标示正确。 7.1.3调试步骤和方法 （1）总回路电缆绝缘测试分别测量断路器下口相间和相对地的绝缘电阻并记录数据。大于0.5M为合格。 （3）确认电缆回路通知直流柜侧人员确认电缆连接是否正确， 7.2直流柜 7.2.1直流柜的试验项目如下： （1）测量直流柜内电气一次回路的绝缘电阻. 7.2.2使用仪器设备 兆欧表一只：1000V 万用表一只 7.2.3调试应具备的条件 （1）直流柜安装完毕，并符合安装规程要求，办理完安装验收签证。 （2）直流柜外观检查，内部线连接正确，正负极标示正确 7.2.3调试步骤和方法 （1）测量各支路、干路和电缆绝缘电阻分别测量相间和相对地的绝缘电阻并记录数据。大于0.5M为合格。 （2）用万用表确认回路极性连接正确 7 .3低压柜 7.3.1 调试项目
太阳能光伏照明控制系统的硬件电路项 目设计方案 1.1概述 传统的化石能源资源日益枯竭，严重的环境污染制约了世界经济的可持续发展。能 源的需求有增无减，能源资源已成为重要的战略物资，化石能源储量的有限性是发展可 再生能源的主要因素之一。根据世界能源权威机构的分析，按照目前已经探明的化石能 源储量以及开采速度来计算，全球石油剩余可采年限仅有 41年，其年占世界能源总消 耗量的40.5%,国内剩余可开采年限为15年；天然气剩余可采年限61.9年，其年占世 界能源总消耗量的24.1%，国内剩余可开采年限30年；煤炭剩余可采年限230年，其 年占世界能源总消耗量的25.2%，国内剩余可开采年限81年；铀剩余可采年限71年, 其年占世界能源总消耗量的 7.6%，国内剩余可开采年限为50年。 太阳能利用和光伏发电是最有发展前景的可再生能源，因此，世界各国都把太阳能 光伏发电的商业化开发和利用作为重要的发展方向，制定了相应的导向政策。在光伏发 电的历史上，最早规模化推广的是日本，而后是德国，再发展到现在大力推广的包括美 国、西班牙、意大利、挪威、澳大利亚、韩国、印度等超过 40个国家与地区，如日本 “新阳光计划”、欧盟“可再生能源白皮书”，以及美国国家光伏发展计划、百万太阳能 屋顶计划、光伏先锋计划等的相继推出，成为近年来推动太阳能光伏发电产业的主要动 力。根据欧盟的预测：到2030年太阳能发电将占总能耗10%以上，到2050年太阳能发 电将占总能耗20% 1.2光伏照明系统的结构 光伏照明系统主要由五大部分组成，即太阳能电池、蓄电池、控制器、照明电路、 负载，如下图1-1所示。 在系统中，控制器是整个系统的核心。它控制蓄电池的充电及蓄电池对负载的供电, 对蓄电池性能、使用寿命有非常大的影响。目前，光伏系统主要由于控制器控制蓄电池 充电方式不合理，降低了蓄电池寿命而导致整个系统可靠性不高，因此，在控制器的设 计中采用什么样的充电 图1- 1光伏系统组成框图
方案报审表 工程名称：山东省高青县20MWp“渔光结合”光伏发电项目编号：
山东高青县20MWp“渔光结合”光伏发电项目 光 伏 系 统 施 工 方 案 编制： 审核： 审批： 日期： 湖南省工业设备安装有限公司
目录第一章、编制说明 第二章、施工组织设计 1、编制依据 2、工程概况 3、主要施工办法 4、主要分项工程施工方案 4.1 桩基施工方案 4.2支架安装施工方案 4.3 太阳能电池板施工方案 4.4电气工程施工方案
第一章编制说明 一、编制目的 本施工组织设计是对淄博汇祥新能源有限公司赵店镇20MWp“渔光结合”光伏发电项目20MWp EPC项目施工的总体构思和部署，各分部分项工程的具体实施方案将依据公司技术管理程序，在图纸会审之后，按照本施工组织设计确定的基本原则，进一步完善细化，用以具体指导施工，确保工程顺利完成。 二、编制依据 1.相关法律、法规、规章和技术标准。 2.光伏发电工程主体设计方案。 3.主要工程量和工程投资概算。 4.主要设备及材料清单。 5.主体设备技术文件及新产品的工艺性试验资料。 6.工程施工合同及招、投标文件和已签约的与工程有关的协议。 7.施工机械清单。 8.现场情况调查资料。 三、编制原则 1.严格遵守国家、地方的技术规范、施工规程和质量评定与验收标准。 2.坚持技术先进性、科学合理性、经济适用性与实事求是相结合。 四、编制内容 1. 山东省高青县20MWp“渔光结合”光伏发电项目20MWp EPC项目。 第二章施工组织设计
一、编制依据及引用标准 《建筑设计防火规范》 GB50016 《钢结构设计规范》 GB50017 《冷弯薄壁型钢结构技术规范》 GB50018 《工程测量规范》 GB50026 《混凝土强度检验评定标准》 GB/T50107 《混凝土外加剂应用技术规范》 GB50119 《给水排水构筑物工程施工及验收规范》 GB50141 《电气装置安装工程高压电器施工及验收规范》 GB50254 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148-90 《电气装置安装工程母线装置施工及验收规范》 GBJ149-90 《电气装置安装工程电气设备交接试验标准》 GB50150 《火灾自动报警系统施工及验收规范》 GB50166 《电气装置安装工程电缆线路施工及验收规范》 GB50168 《电气装置安装工程接地装置施工及验收规范》 GB50169 《电气装置安装工程盘、柜及二次线路施工及验收规范》 GB50171 《电气装置安装工程蓄电池施工及验收规范》 GB50172 《电气装置安装工程 35kV及以下架空线路施工及验收规范》 GB50173 《土方与爆破工程施工及验收规范》 GB50201 《建筑地基基础工程施工质量验收规范》 GB50202 《砌体结构工程施工质量验收规范》 GB50203 《混凝土结构工程施工质量验收规范》 GB50204 《钢结构工程施工质量验收规范》 GB50205 《屋面工程质量验收规范》 GB50207 《建筑地面工程施工质量验收规范》 GB50209 《建筑装饰装修工程质量验收规范》 GB50210 《110-500kV架空线路施工及验收规范》 GB50233 《建筑给水排水及采暖工程施工质量验收规范》 GB50242 《通风与空调工程施工质量验收规范》 GB50243 《电气装置安装工程低压电器施工及验收规范》 GB50254 《自动喷水灭火系统施工及验收规范》 GB50261 《气体灭火系统施工及验收规范》 GB50263 《给水排水管道工程施工及验收规范》 GB50268 《泡沫灭火系统施工及验收规范》 GB50281 《建筑工程施工质量验收统一标准》 GB50300 《安全防范工程技术规范》 GB50348 《通用硅酸盐水泥》 GB175 《钢筋混凝土用钢》 GB1499 《安全标志及其使用导则》 GB2894 《火灾报警控制器》 GB4717 《混凝土外加剂》 GB50119 《建筑施工场界噪音排放标准》 GB12523 《电力建设安全工作规程》 DL5009 《电力建设施工质量验收及评定规程》 DLT5210.1 《继电保护和电网安全自动装置检验规程》 DLT995
太阳光伏系统设计方案
南京格瑞能源科技有限公司． 总体方案描述一 在能源供应方面必须走可持续发面对化石燃料的逐渐枯竭和人类生态环境的日益恶化， 展的道路，逐渐改变能源消费结构，大力开发利用以太阳能为代表的可再生能源，已逐步成为人们的共识。由于太阳能发电具有节能、环保，安装使用方便，一次投资，长期受益等特点，目前广泛应用在别墅群、旅游渡假村、草原牧区、偏远山村、高山海岛等。太阳太阳能阵列把光能转换为电能，210W单晶太阳电池组件组成太阳电池阵列，采用充电控制器作过充、灯控电池阵列通过防雷汇流箱后，进线通过防雷处理进入光伏控制器,交流电且和市电形成互2%）AC220V频率（50Hz±制进入蓄电池组，逆变器把蓄电池逆变为LED等照明灯使用。共462盏,补，通过AC220V交流配电柜输出配电和后级防雷保护处理后可分别安装在屋顶相应的朝南位120平方米左右，太阳能电池板总共需安装占地面积约（东经）置，电池板支架采用全铝结构，具体方案在图纸深化设计中体现。万泽大厦位于：E °48′光伏组件安装倾角确定为3258°′N（北纬）31°119发电系统包括太阳能电池板、组件支架、防雷汇流箱、蓄电池组，控制器，逆变器及配电箱其附件。系统介绍二 灯后地下车库照明负载总功率采用LED本系统的主要目的是给照明设备供 电， 灯管的LED462盏 12W车道、为5544W，车位共采用，220V，负载需要电压为交流11340，方阵支8小时。根据电量平衡原理，需要太阳电池方阵功率为：Wp负载每天工作㎡。系统设计列。太阳能电池方阵占地面积：9120架的倾角为32°，组件排列方式为6行。蓄电池，控制器，逆变器，以180Ah/DC220V2个阴雨能正常工作，蓄电池配置容量为：及输出控制柜安装在空置房内。 本图供示意参考系统核心配置2.1 名称型号参数备注 单晶210Wp/DC96V 太阳电池组件． 180Ah/DC220V 蓄电池 智能自动控制GESM60/220 控制器DC220V/60A 汇流箱汇流箱6进一出GEHL10-S6 带市DC220V/10KW 逆变器GEII10K/220 正弦波逆变器() 电互补太阳电池组件支架 负载用电（2.2 AC220V）数量工作时间用电功率项目名称总功率
彭泽核电现场20MW光伏电站升压站施工工程#2主变启动试运行方案 启东市电力安装有限公司九江分公司 2019年11月
审批页 批准：年月日审核：年月日编制：年月日
彭泽核电现场20MW光伏电站升压站施工工程 #2主变启动试运行方案 彭泽核电现场20MW光伏电站升压站施工工程已结束，根据启动验收委员会的要求，为保证彭泽核电现场20MW光伏电站升压站能安全、顺利的一次性投运成功，特编制了《彭泽核电现场20MW光伏电站升压站#2主变启动试运行方案》，待启动验收委员会通过后供现场执行。 一、新设备投产范围： 1、1、10kVII段母线经#2主变并网送出。投产10kVII段902开关间隔、110kVII 段102开关间隔； 2、#2主变102、902开关间隔设备有关的继电保护和安全自动装置；
二、系统运行方式： 1、送电前运行方式：经10kVI段母线、10kVII段母线及负荷→10kV母联刀闸9312→10kV母联开关931→10kV I段母线→#1主变→110kV泉电线。 2、送电后运行方式：10kV I段母线及负荷→#1主变→110kV泉电线、10kV II 段母线及负荷→#2主变→110kV泉电线. 3、主变中性点接地运行方式：送电后，核电升压站#1、#2主变110kV侧间隙接地。 三、设备管辖范围划分 1、本次新投产核电光伏全站设备归属九江地调管辖。 四、试运行前的准备工作 彭泽核电现场20MW光伏电站升压站施工工程已结束，所有需试送电的一、二次设备已按设计要求安装完毕，试验正常，验收合格，通信及自动化调试正常，具备启动条件，现场所有送电设备均在冷备用。 具体要求如下： 1、彭泽核电现场20MW光伏电站升压站施工工程全部按施工设计图纸和地调下达的整定值通知单安装调试完毕，并且做完带开关的传动试验； 2、现场运行规程、二次安全防护方案及其他相关规程，并已上报审查通过； 3、调度自动化及后台，现场名称及编号已按调度命名修改到位； 4、已完成相关OMS、PMS等系统的设备台账录入； 5、九江地区负荷总加光口省、地调已修改到位； 6、已完成电能量系统的接入工作； 7、已完成通信、自动化联调等相关工作。 五、110kV核电光伏启动试运行前的检查： 1、10kV 母线联络开关、10kV II段开关、母线及PT、避雷器等范围内设备按GB-50150-2006《电气装置安装工程电气设备交接试验标准》检查合格。 2、启动试运前申请110kV I、II段母线处于停电状态，拆开母联柜、母联刀闸后盖板，恢复铜牌接线。将110kVII母线与I母、II母与#2主变、#2主变与10kVII母线、10kVII母线与10kVI母线的A、B、C三相分别进行核相，确定相序正确。 3、各集电线保护、母联保护试验正常。各保护装置定值已核对无误。 4、电能计量系统已安装调试完毕； 六、启动试运前系统状态 1、启动前，110kV泉电线、#1主变、10kV I 段母线均处于带电运行状态。 2、110kV母联1311刀闸、#2主变102开关、10kVII段902开关、10kV母联开关931、母联刀闸9312、10kV II段母线、PT、#2SVG929开关处于冷备用状态，具备带电条件； 3、#2变压器保护、故障录波装置、10kV母差、四条集电线路（Ⅴ、Ⅵ、Ⅶ、Ⅷ）、#2站用变、#2SVG无功补偿装置保护定值按定值单要求整定。 七、启动调试程序 110kV核电光伏启动送电工作应在“启动委员会”的统一领导下进行，启动调试的有关系统运行操作和事故处理，由核电光伏值班人员负责。 在主变冲击前： 1、110kV核电光伏#2主变有载调压档位调至1档； 2、110kV核电光伏#2主变保护按现场运行规程投入，地调对#2主变有关的
