铝合金的焊接方法
铝合金是一种常见的金属材料，具有轻质、强度高、导热性好等特点，在工业和日常生活中广泛应用。而焊接是铝合金加工中常用的连接方法之一。以下将详细介绍铝合金的焊接方法。

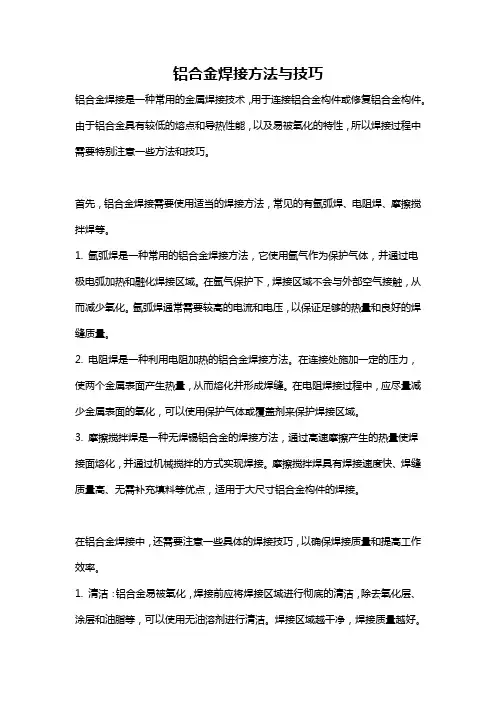

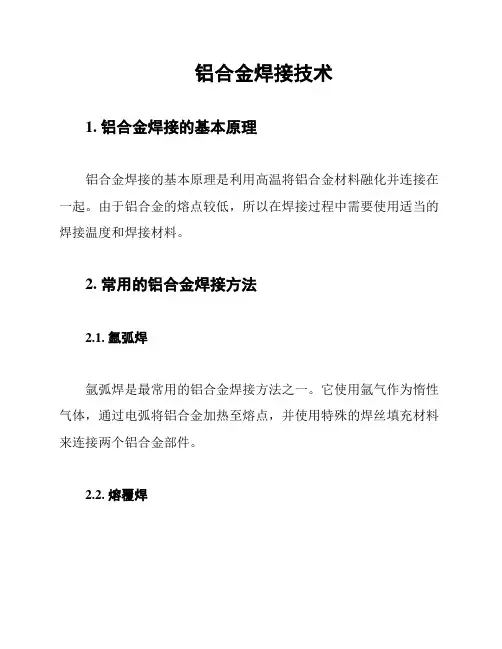

铝合金的焊接方法主要有氩弧焊、点焊、激光焊、摩擦焊和爆炸焊等。其中，氩弧焊是最常用的方法。
1. 氩弧焊：
氩弧焊是铝合金焊接中最常用的方法，它利用惰性气体（如氩气）保护电弧和熔融池，防止气氛中的氧气和水分污染焊接区域，并控制熔融金属的冷却速度。在氩气的保护下，焊接过程中没有明火和烟雾产生，焊缝质量较高。
2. 点焊：
点焊是利用电阻产生的热量将铝合金件连接在一起。该方法适用于连接较薄的铝合金板材，如汽车制造中的焊接。
3. 激光焊：
激光焊是使用高能量激光束将铝合金熔化，从而实现焊接。激光焊具有焊接速度快、热影响区小和焊缝质量高等优点，适用于各种铝合金焊接。
4. 摩擦焊：
摩擦焊是通过在接触面上施加压力和产生热量，将铝合金摩擦热熔融并加以压实。该方法适用于焊接铝合金和其他金属之间的连接。
5. 爆炸焊：
爆炸焊是利用爆炸产生的高温和高压将两个铝合金件连接在一起。该方法适用于焊接较大尺寸的铝合金构件。
除了上述常见的焊接方法外，还有一些特殊的焊接方法，如熔覆焊、滚焊和冷焊等。
在进行铝合金焊接时，需要注意以下几点：
1. 选择合适的焊接材料和焊接工艺，根据焊接材料的种类、厚度和焊接强度要求等因素确定焊接方法。
2. 预处理焊缝，包括去除焊接区域的氧化皮、油污和杂质，以保证焊接质量。
3. 选择合适的焊接电流和焊接速度，以避免产生焊接缺陷，如焊接裂纹和气孔等。
4. 控制焊接区域的温度，避免过热和过冷引起的焊接缺陷。
5. 使用适当的焊接保护措施，如惰性气体保护和冷却液冷却，以确保焊接质量。
总结起来，铝合金的焊接方法有多种，每种方法都适用于不同的焊接需求。在选择和使用焊接方法时，需要考虑材料的性质、焊接强度要求和工艺条件等因素。正确选择和使用焊接方法，可以保证焊接质量，提高铝合金制品的性能和使用寿命。

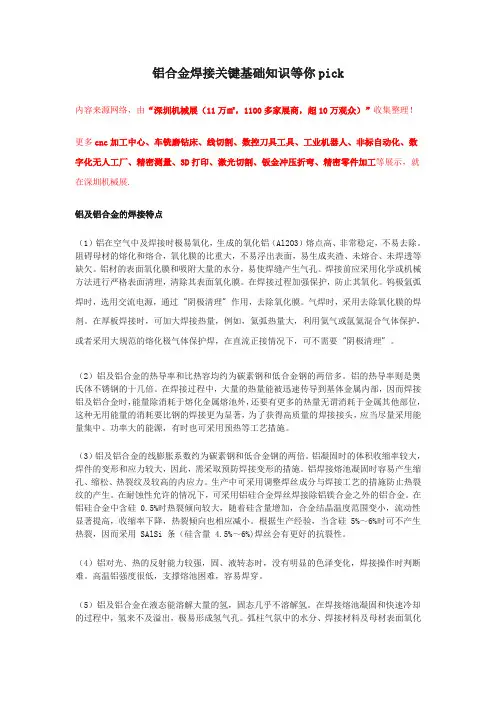

1、铝的焊接特点 (1)铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。在焊接过程加强保护，防止其氧化。钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。气焊时，采用去除氧化膜的焊剂。在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。 （2）铝的热导率和比热容均约为碳素钢和低合金钢的两倍多。铝的热导率则是奥氏体不锈钢的十几倍。在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。 （3）铝的线膨胀系数约为碳素钢和低合金钢的两倍。铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较
高的内应力。生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。在铝硅合金中含硅0.5％时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。根据生产经验，当含硅5％～6％时可不产生热裂，因而采用SAlSi条(硅含量4．5％～6％)焊丝会有更好的抗裂性。 （4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。高温铝强度很低，支撑熔池困难，容易焊穿。 （5）铝在液态能溶解大量的氢，固态几乎不溶解氢。在焊接熔池凝固和快速冷却的过程中，氢来不及溢出，极易形成氢气孔。弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊缝中氢气的重要来源。因此，对氢的来源要严格控制，以防止气孔的形成。 （6）母材基体金属如为变形强化或固溶时效强化时，焊接热会使热影响区的强度下降。 （7）铝为面心立方晶格，没有同素异构体，加热与冷却过程中没有相变，焊缝晶粒易粗大，不能通过相变来细化晶粒。 2、焊接方法 几乎各种焊接方法都可以用于焊接铝，但是铝对各种焊接方法的
铝合金焊接工艺 TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】
铝合金焊接工艺 铝合金具有较高的比强度、断裂韧度、疲劳强度和耐腐蚀稳定性，并且工艺成形性和焊接性能良好，MIG焊是铝合金焊接的主要方法之一。由于铝合金表面华丽的色泽等诸多优点而被广泛应用于航空、航天及其它运载工具的结构材料；如运载火箭的液体燃料箱，超音速飞机和汽车的结构件以及轻型战车的装甲等。本文主要研究了MIG焊接6063铝合金的工艺方法。 1.1焊接材料 焊接所采用的母材为6063铝合金，焊接壁厚在3mm以上时，开V形坡口，夹角为60°～70°，空隙不得大于1mm，以多层焊完结；焊丝所用的材料为5356铝合金焊丝；壁厚在3mm以下时，不开坡口，不留空隙，不加填充丝；焊接薄铝件, 最好是用低温铝焊条WE53。 1.2焊前准备 1.2.1 坡口加工 铝材可采用机械或等离子弧等方法切割下料。 坡口加工采用机械加工法。加工坡口表面高应平整、无毛刺和飞边。 坡口形式和尺寸根据接头型式，母材厚度、焊接位位置、焊接方法、有无垫板及使用条件。 1.2.2 焊接工艺参数的选择 应在焊接工艺规程规定的范围内正确选用焊接工艺参数
表1手工钨术氩弧焊接工艺参数 2.1焊前清洗 首先，用丙酮等有机溶液除去油污，两侧坡口的清理范围不小于50mm，坡口及其附近（包括垫板)的表面应用机械法清理至露出金属光泽。焊丝去除油污后，应采用化学法除去氧化膜，可用5%～10%的NaOH溶液在70℃下浸泡30～60s，清水冲洗后，再用10%的HNO3常温下浸2min，清水冲洗干净后干燥处理。清理后的焊件、焊丝在4h内应尽快完成施焊。 3.1焊接工艺要求 3.1.1 定位焊缝应符合下列规定： 1）焊件组对可在坡口处点焊定位，也可以坡口内点固。焊接定位焊缝时，选用的焊丝应与母材相匹配。 2）定位焊缝就有适当的长度，间距和高度，以保证其有足够的强度面不致在焊接过程中开裂。 3）定位焊缝如发现缺陷应及时处理。对作为正式焊缝一部分的根部定位焊缝，还应将其表面的黑料，氧化膜清除，并将两端修整成缓坡型。
6063-6061铝合金焊接采用两种焊接方式： 1.氩弧焊（交流）焊接； 2.气保焊焊接。 焊接方法： 焊接铝及铝合金方法很多，但是铝及铝合金对各种焊接效果不同，各种焊接方法有其各自的应用场合及优势存在。气焊和焊条电弧焊方法，设备简单、操作便捷。气焊可用于对焊接质量要求不高的铝薄板及铸件的补焊。焊条电弧焊可用于铝合金铸件的补焊。惰性气体保护焊（TIG或MIG）方法是应用最广泛的铝及铝合金焊接方法。铝及铝合金薄板可采用钨极交流氩弧焊或钨极脉冲氩弧焊。铝及铝合金厚板可采用钨极氦弧焊、氩氦混合钨极气体保护焊、熔化极气体保护焊、脉冲熔化极气体保护焊。熔化极气体保护焊、脉冲熔化极气体保护焊应用越来越广泛（氩气或氩/氦混合气）。 焊接特点： （1）铝极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，生成夹渣、未熔合、未焊透等不良因素。铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。在焊接过程加强保护，防止其氧化。钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。气焊时，采用去除氧化膜的焊剂。在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。（2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。铝的热导率则是奥氏体不锈钢的十几倍。在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。（3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。在铝硅合金中含硅0.5%时热裂倾向较大，随着硅含量增
铝及其合金的焊接 第一节铝及其合金的类型和特性 一、铝及其合金的类型 根据铝合金的化学成分和制造工艺可分为变形铝合金和铸造铝合金两大类。在变形铝合金中又可分为非热处理强化铝合金和可热处理强化铝合金。非热处理强化铝台金通过加工硬化、固溶强化来提高力学性能。 二、铝及其合金特性 特点：与低碳钢相比较，具有密度小，电阻率小，线膨胀系数大(约为低碳钢线膨胀系数的2倍)，导热系数大(铝及其合金熔合区的冷却速度为高强钢熔合区冷却速度的(4～7)倍)、良好的耐蚀性、较高的比强度，优异的低温韧性，但强度低。抗拉强度一般不超过100MPa，热处理后能达到400 MPa。 1. 纯铝：高耐蚀性、较好的塑性 2. 防锈铝：强度中等，塑性和耐蚀性好，焊接性也好，是目前焊接结构中应用最广泛的铝合金。典型牌号：LF4、LF5 铝锰合金：Mn1.0～1.6%。大于1.6%脆性化合物增加。LF21 铝镁合金：铝镁合金的强度随含镁量的增高而增高，但含镁量增多（大于7%）出现脆性相(Mg2Al3) 使合金的塑性、耐蚀性、特别是抗应力腐蚀性能下降。Si的存在形成脆性相Mg2Si塑性、耐蚀性下降、Mn加入0.15～0.8%耐蚀性增加，强度提高。Ti、V加入0.1%左右，能获得细晶粒组织。 3.硬铝：典型牌号LY12，成分Al-Cu-Mg系。Cu、Si、Mg等元素，形成溶解于铝的化合物，促使合金热处理时强化，耐蚀性差，焊接性不良，热裂倾向大。 4. 超硬铝：LC4 ，成分Al-Zn-Mg-Cu系。抗拉强度可达588Mpa，塑性较差。 非时效强化铝合金的强度比纯铝高、塑性及耐磨性好，特别是焊接性好，所以广泛用作焊接结构材料。时效强化铝合金的焊接性较差，焊接时容易出现裂纹，所以在焊接结构中应用较少。铸造铝合金的铸造性能良好，强度较高，焊接性也较好，其铸造缺陷可以焊补。 第二节铝及其合金的焊接性分析 铝及铝合金与黑色金属不同，由于它容易氧化、导热性强、热容量和线膨胀系数大，熔点低及高温强度小等特性，所以给焊接工作带来一些困难。铝及铝合金焊接的主要问题如下: (1)容易氧化。铝和氧的亲和力大，在常温下便生成一层致密而熔点很高(2050℃)的氧化膜(Al203)，其密度比纯铝大(3.83g/cm3)。在焊接过程中，它会阻碍焊件之间的熔合，极易造成焊缝金属夹渣，引起焊缝性能下降。 (2)容易产生气孔。液态铝可溶解大量氢气，而固态时却儿乎不溶解氢。因此，熔池金属结晶时，原来溶于液态铝中的氢全部析出，形成气泡。但因为铝及铝合金的比重小，气泡从熔池中上浮的速度慢，而且铝的导热性很强，冷凝快，因此，在焊接铝时很容易产生气孔。 (3〕容易烧穿。当铝受热温度升高后，强度和塑性很快下降，在370℃时强度仅为9.8MPa，加之铝熔化时，表面颜色没有明显变化，所以不易判断焊件是否熔化及熔池温度的变化情况，极易因熔池温度过高而烧穿焊件。 (4)产生热裂纹的倾向较大。铝及其合金焊接时，在焊缝金属和热影响区中均常出现热裂纹。铝合金多是共晶型合金，由液相线到固相线的结晶温度区间较大，且易熔共晶呈薄膜状分布于晶界时，破坏晶间联系力，因而增大铝合金的热裂倾向。另外，铝合金的线胀系数比钢约大一倍，在拘束条件下焊接时，产生较大的焊接应力，这也促使铝合金产生裂纹。 一、焊缝中的气孔 （一）铝极其合金熔焊时形成气孔的特点
铝合金电阻焊接方法 引言： 铝合金是一种常用的金属材料，其具有轻质、强度高、导热性能好等特点，因此在工业生产中得到广泛应用。而电阻焊接作为一种常见的金属连接方式，也被广泛应用于铝合金的加工与制造过程中。本文将介绍铝合金电阻焊接的方法与技术要点，帮助读者更好地了解并应用于实际生产中。 一、铝合金电阻焊接的原理 铝合金电阻焊接是利用电流通过焊接接头产生的电阻热来融化焊接接头表面，并在一定的压力下形成焊缝的连接方法。焊接电流通过焊接接头时，由于铝合金的电阻率较大，电流通过接头时会产生较大的热量，使接头表面温度升高，从而融化并形成焊缝。焊接完成后，焊缝会冷却并固化，从而实现铝合金的连接。 二、铝合金电阻焊接的方法 1. 点焊法： 点焊法是最常用的铝合金电阻焊接方法之一。焊接时，将焊接接头夹紧在焊接机的两个电极之间，施加一定的电流和时间，使接头表面产生高温并融化，形成焊缝。点焊法适用于焊接薄板和小尺寸的铝合金接头，具有焊接速度快、焊接强度高等优点。 2. 缝焊法：
缝焊法是将铝合金接头的两个边缘对齐后，使用焊接电极沿接头的长度方向进行移动，将焊接电流通过接头，使接头表面融化并形成一条焊缝的方法。缝焊法适用于焊接较长的接头，具有焊接速度较快、焊接强度较高的特点。 3. 高频电阻焊接法： 高频电阻焊接法是通过高频电流产生的电磁感应效应，在接头表面产生瞬时高温，使接头融化并形成焊缝的方法。高频电阻焊接法适用于铝合金接头的焊接，具有焊接速度快、焊接热影响区小等优点。 三、铝合金电阻焊接的技术要点 1. 选择合适的焊接电流和时间，以充分融化接头表面，并保证焊接强度； 2. 控制焊接压力，使接头在焊接过程中能够保持良好的接触，并形成均匀的焊缝； 3. 控制焊接温度，避免接头过热或过冷，影响焊接质量； 4. 保证接头表面的干净与光洁，以提高焊接质量； 5. 根据实际情况选择合适的焊接方法，以满足不同铝合金接头的加工需求； 6. 进行焊接前的试验与检测，确保焊接质量符合要求。 结论： 铝合金电阻焊接是一种常用的金属连接方法，通过电流的作用使接
的圆角。3.3焊机的考前须知及其它 焊机必须是交流TIG焊机，具有陡降的外特性和足够的电容量。并且有参数稳定、调节灵活和平安可靠的使用性能，还应具有引弧、稳弧和消除直流分量装置，焊机上电流、电压表应经计量部门鉴定合格，焊机在使用前，先检查接地是否完好，冷却水路和气路是否畅通，其各项功能须确保能正常工作。焊接场所应保持清洁。除应有防风、防雨雪设施外，还应保证焊接时的相对湿度≤80%，环境温＞5℃。 4 焊接工艺4.1焊接材料的选择 焊丝原那么上选择与母材成分相同的铝及铝合金焊丝或板条。氩气纯度＞99.95%，尽量选用大直径焊丝。在Al-Mg系铝合金的弧焊中，通常都是推荐使用CB-AMr2、CB-AMr3、CB-AMr6、CB- AMr61、CB-AMr63、1557、1577焊条，对Al-Cu系铝合金那么推荐用01201和01217。4.2组对与点固焊 由于铝及铝合金管导热快、熔池结晶快，所以.组对时不留间隙、钝边，应防止强制进行，以减少焊接后产生较大的剩余应力，定位焊缝长度10-15mm为易。定位焊位置在管的7点、9点、12点处。定位焊焊缝常做为正式焊缝保存，因此发现问题应及时处理。焊前对定位焊外表黑粉、氧化膜进行去除，并将两端修成缓坡型。焊件不需要预热.焊前在试板上试焊，当确认无气孔后再进行正式焊接。采用高频引弧，起弧点应越过中心线20mm左右，并停留不动约2-3秒，见图1。然后在保证焊透的情况下，采用大电流、快速焊。焊丝不摆动，焊丝端部不应离开氩气保护区。如离开氩气保护区.焊丝端部应剪掉。焊丝与焊缝外表的夹角宜在15O右。焊枪与焊缝外表的夹角宜保持在80O～90O之间，如图2。为增大氩气保护区和增强保护效果，可采用大直径焊枪瓷嘴，加大焊枪氩气流量。当喷嘴上有明显阻碍氩气气流流通的飞溅物附着时。必须将飞溅物去除或更换喷嘴。当钨极端部出现污染，形状不规那么等现象时.必须修整或更换。钨极不宜伸出喷嘴外。焊接温度的控制主要是焊接速度和焊接电流大小的控制。试验结果说明，大电流、快速焊能有效防止气孔的产生。这主要是由于在焊接过程中以较快速度焊透焊缝，熔化金属受热时间短，吸收气体的时机少。收弧时，注意填满弧坑,缩小溶池,防止产生缩孔,终点的结合处应焊过20~30mm 铝散热器空气炉中钎焊工艺及设备 本所某大功率合成设备用散热器(图1)，该结构的散热器体积较大，壁厚相差大。曾采用盐浴钎焊(外协)加工，但发现焊后清洗困难且清洗后的散热器易吸潮而引起腐蚀。 图1 散热器示意图
铝合金的焊接 在幕墙工程中，钢结构的焊接经常用到，但铝合金的焊接却很少用到，为什么？铝合金的焊 接有什么优缺点？ 在幕墙工程中，铝合金龙骨连接一般都是通过角片打钉来连接的。我认为，焊接却很少用到，是因为施工安装的方式及铝合金焊接工艺的原因。 铝合金焊接具体来说，比钢结构焊接麻烦很多。 铝及铝合金的焊接方法 1．铝及铝合金的焊接特点 （1）铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。在焊接过程加强保护，防止其氧化。钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。气焊时，采用去除氧化膜的焊剂。在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。 （2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。铝的热导率则是奥氏体不锈钢的十几倍。在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。 （3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。在铝硅合金中含硅0.5%时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。 根据生产经验，当含硅5%～6%时可不产生热裂，因而采用SAlSi條（硅含量4.5%～6%)焊丝会有更好的抗裂性。 （4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。高温铝强度很低，支撑熔池困难，容易焊穿。 （5）铝及铝合金在液态能溶解大量的氢，固态几乎不溶解氢。在焊接熔池凝固和快速冷却的过程中，氢来不及溢出，极易形成氢气孔。弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊缝中氢气的重要来源。因此，对氢的来源要严格控制，以防止气孔的形成。 （6）合金元素易蒸发、烧损，使焊缝性能下降。 （7）母材基体金属如为变形强化或固溶时效强化时，焊接热会使热影响区的强度下降。 （8）铝为面心立方晶格，没有同素异构体，加热与冷却过程中没有相变，焊缝晶粒易粗大，不能通过相变来细化晶粒。 2．焊接方法 几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对各种焊接方法的适应性不同，各种焊接方法有其各自的应用场合。气焊和焊条电弧焊方法，设备简单、操作方便。气焊可用于对焊接质量要求不高的铝薄板及铸件的补焊。焊条电弧焊可用于铝合金铸件的补焊。惰性气体保护焊（TIG或MIG）方法是应用最广泛的铝及铝合金焊接方法。铝及铝合金薄板可采用钨极交流氩弧焊或钨极脉冲氩弧焊。铝及铝合金厚板可采用钨极氦弧焊、氩氦混合钨极气体保护焊、熔化极气体保护焊、脉冲熔化极气体保护焊。
焊铝技巧与方法 焊接铝合金，在操作技巧上有着多重要求，因此这里我们将深入揭示焊接铝合金的技巧与方法，以便更好地完成任务。 焊铝技巧与方法 焊铝是一种常见的连接方式，它的特殊性要求焊接技术人员在 even过程中注意相关技巧，以保证焊接质量。本文探讨了四类焊铝技巧与方法：准备、焊接、清洗和检查，以便工程师进行质量控制，确保焊接质量。 一、准备 铝焊接前需要进行准备，这一步是十分重要的，可以有效避免焊接的失败。主要的准备步骤如下： 1.查看图纸：画图，认真确认焊接位置及规格。 2.熟悉焊接要求：根据焊接图纸和材质的不同要求，选择熔剂和焊接接
头。 3.检查材料：包括材料的厚度，宽度，存在毛刺和锈蚀等。 4.安装焊机：按要求安装焊机，焊接电流及速度。 二、焊接 1.焊前清洁：在焊接之前，应把表面污垢、水垢、油渍等都清理掉，这可以提高材质的洁净度和表面质量。 2.焊接铝：铝材料会以不同形式进行电弧焊接，即推动焊接电极熔化金属，形成一个焊接接头。 3.选择正确的焊接速度：由于铝较易腐蚀性，选择正确的焊接速度可以有效防止焊接失败。 4.学会焊接特技：一些特殊工艺要求，比如气孔封堵，可以采用特殊的焊接技术，低焊压方式就是其中一种。
三、清洗 1.清洁施焊后的焊接表面：应及时进行清洁，以保证表面的洁净，确保焊接的质量。 2.使用真空压缩机：可以根据实际需要使用真空吸尘器或压缩空气清洁，以减少污染物的存在。 3.配备现场清洗设备：为了确保焊接现场的洁净度，应配备相应的清洗设备，定期清洗和检查。 四、检查 1.施焊后检查焊缝形状：检查表面形状和焊缝宽度，以确保其符合图纸要求。 2.检查焊接表面的腐蚀：电弧焊接很容易引起表面的落铁，应及时清除污染物，以保证表面质量。 3.检查材料的焊接质量：施焊后，检查焊接质量，看是否存在气孔、严
焊接工艺规程 1、焊前清理 铝及铝合金焊接前首先用丙酮试剂擦拭焊件表面去除油污，随后直接用直径0.15-0.2mm 钢丝刷清理表面氧化物，露出金属光泽为止。不允许使用磨光机或普通砂纸清理，避免沙粒留在金属表面，焊接时进入熔池形成夹渣等焊接缺陷。 2、焊接时机 焊件清理完成到施焊时间应尽量短，一半在清理后 4 小时内施焊，清理后如存放时间过长（如超24 小时）应重新清理。 3、焊前预热 薄、小铝件一般不用预热，厚度在10mm 及以上板材焊前需进行焊前预热，板材厚度不同加热温度不同。 10mm-15mm 板材焊接前采用乙炔火焰加热，温度100-150 度去除水分。厚大件法兰焊接时加温400-500 度，预热可以减少变形，减少气孔等缺陷。 4、焊接过程参数 板板对接焊接 采用手工打底双面焊单面成形，焊缝宽度20±1mm，焊缝余高 1~2mm，焊缝直线度不得大于1mm。 将板材打 35°坡口，钝边留2mm，选用直径 4mm5356 手工焊丝。 第一遍：手工打底焊，采用TIG焊接方式，不加焊丝，电流400A(12mm 板材，8mm 板材为 380A)。 第二遍：手工填充焊，采用TIG 焊接方式，加焊丝，电流380A(12mm 板材，8mm 板材为 380A)。
第三遍：手工填充焊，采用采用TIG 焊接方式，加焊丝，电流360A(12mm 板材， 8mm 板材为 320A)。 第四遍：采用琴键式焊机熔焊缝，采用 TIG焊接方式，不加焊丝，电流 380A，速度 220mm/min 焊枪横摆速度 1800mm/min ，摆宽 5mm。內镶法兰角焊缝（φ 790 法兰）选用直径 1.6mm5356 自动焊丝 内角缝：电流 350-400A，滚轮转速 120r/min ，送丝速度 3.0m/min 。加摆动，摆宽 5mm ，摆频 440Hz。 外角缝：第一遍电流 350-400A，滚轮转速 160-170r/min ，送丝速度 3.0-3.2m/min 。不加摆动。 第二遍电流 350-400A，滚轮转速 180-220r/min ，送丝速度 1.2-1.5m/min 。加摆动，摆宽 5mm，摆频 4400Hz。 外镶法兰角焊缝（φ 770 法兰）选用直径 1.6mm5356 自动焊丝 内平缝：电流 350-400A，滚轮转速 220r/min ，送丝速度 2.8-3.0m/min 。加摆动，摆宽 5mm ，摆频 4400Hz。 外角缝：第一遍电流350-400A，滚轮转速 220r/min ，送丝速度 3.5-3.8m/min 。 不加摆动。 第二遍电流 350-400A，滚轮转速 180-220r/min ，送丝速度 1.5-1.8m/min 。加摆动，摆宽 5mm，摆频 4400Hz。 拔口焊（拔口直径 500mm）选用直径 4mm5356 手工焊丝 板厚 12mm 第一遍：打底焊，电流460A 转速 120r/min 。 第二遍：填充焊，手工加丝，电流460A转速 160r/min 。 第三遍：填充焊，手工加丝，电流460A转速 160-180r/min 。 第四边：填充焊，手工加丝，电流420A转速 160-180r/min 。
第一铝材焊接的标准 焊接方法：几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对各种焊接方法的适应性不同，各种焊接方法有其各自的应用场合。气焊和焊条电弧焊方法，设备简单、操作方便。气焊可用于对焊接质量要求不高的铝薄板及铸件的补焊。焊条电弧焊可用于铝合金铸件的补焊。惰性气体保护焊(TIG或MIG)方法是应用最广泛的铝及铝合金焊接方法。铝及铝合金薄板可采用钨极交流氩弧焊或钨极脉冲氩弧焊。铝及铝合金厚板可采用钨极氦弧焊、氩氦混合钨极气体保护焊、熔化极气体保护焊、脉冲熔化极气体保护焊。熔化极气体保护焊、脉冲熔化极气体保护焊应用越来越广泛(氩气或氩/氦混合气) 焊前准备 1、焊前清理：铝及铝合金焊接时，焊前应严格清除工件焊口及焊丝表面的氧化膜和油污; 1)化学清洗：化学清洗效率高，质量稳定，适用于清理焊丝及尺寸不大、成批生产的工件。可用浸洗法和擦洗法两种。可用丙酮、汽油、煤油等有机溶剂表面去油，用40℃～70℃的5%～10%NaOH溶液碱洗3 min～7 min(纯铝时间稍长但不超过20 min)，流动清水冲洗，接着用室温至60℃的30%HNO3溶液酸洗1 min～3 min，流动清水冲洗，风干或低温干燥。 2)机械清理:在工件尺寸较大、生产周期较长、多层焊或化学清洗后又沾污时，常采用机械清理。先用丙酮、汽油等有机溶剂擦试表面以除油，随后直接用直径为0.15 mm～0.2 mm的铜丝刷或不锈钢丝刷子刷，刷到露出金属光泽为止。一般不宜用砂轮或普通砂纸打磨，以免砂粒留在金属表面，焊接时进入熔池产生夹渣等缺陷。另外也可用刮刀、锉刀等清理待焊表面。清理后如存放时间过长(如超过24 h)应当重新处理。 2、垫板:铝合金在高温时强度很低，液态铝的流动性能好，在焊接时焊缝金属容易产生下塌现象。为了保证焊透而又不致塌陷，焊接时常采用垫板来托住熔池及附近金属。垫板可采用石墨板、不锈钢板、碳素钢板、铜板或铜棒等。垫板表面开一个圆弧形槽，以保证焊缝反面成型。也可以不加垫板单面焊双面成型，但要求焊接操作熟练或采取对电弧施焊能量严格自动反馈控制等先进工艺措施。
