产品特点
工程化的高速PCB 信号完整性与电磁兼容性仿真工具，操作简便，易于掌握
支持所有PCB 环境下的设计文件 支持PCB 前仿真/后仿真分析
支持PCB 叠层结构、物理参数的提取与设定 支持各种传输线的阻抗规划与计算
支持反射、串扰、损耗、过孔效应及电磁兼容性分析
通过匹配向导为高速网络提供串行、并行及差分匹配等方案
支持多板分析，可对板间传输的信号进行反射、串扰及损耗分析
提供DDR/DDRII/USB/SATA/ PCIX 等多种
Design Kit
HyperLynx ：工程化的高速PCB 信号完整性与电磁兼容性分析环境
概述
电子工程师们越来越深刻地体会到：即
使电路板（PCB ）上的信号在低至几十兆的
频率范围内工作，也会受到开关速度在纳秒
（ns ）级的高速芯片的影响而产生大量的信
号完整性（SI ）与电磁兼容性（EMC ）问题。
一个优秀的电路设计，往往因为PCB 布局布
线时某些高速信号处理不当而造成严重的过
冲/下冲、延时、串扰及辐射等问题，最终导
致产品设计的失败。
Mentor Graphics 公司的HyperLynx 软件是业界应用最为普遍的高速PCB 仿真工
具。它包含前仿真环境（LineSim ），后仿真环境（BoardSim ）及多板分析功能，可以帮助设计者对电路板上频率低至几十兆赫兹，高达千兆赫兹（GHz ）以上的网络进行信号完整性与电磁兼容性仿真分析，消除设计隐
患，提高设计一版成功率。
操作简洁、功能齐全的信号完整性与电磁兼
容性分析环境
对于大多数工程师而言，信号完整性与
电磁兼容性分析仅仅是产品设计流程中的一
个环节，在此环节采用的工具必须与整个流
程中的其他工具相兼容，且要保证工程师能
快速掌握工具，并将其应用于实际的设计工
作。否则，性能再好的软件也很难在工程实
践中得到广泛应用。
HyperLynx兼容
Mentor/Cadence/Zuken/Protel等所有格式
的PCB设计文件。为高速PCB仿真提供了简便易学的操作流程，就像实验室里的数字示波器与频谱分析仪；原理图工程师、PCB 工程师，或信号完整性工程师经过短期的培训，即可使用HyperLynx解决各自工作中的问题，从设计初期的网络拓扑结构规划、阻抗设计、高速规则定义与优化，直到最终的板级验证等工作均可在HyperLynx中完成，可以有效地避免过度设计与设计反复。
前仿真功能（HyperLynx LineSim）
LineSim用于PCB前仿真分析，其配置分为中低频段（EXT模块：300MHz以下）
和高频段（GH z模块：300MHz以上）两种。可以在PCB布局布线之前，对原理图中的高速信号进行“What-If”仿真，考察信号在虚拟的叠层结构与布线参数下的传输效果，帮助设计者优化出一套适合当前电路的PCB
叠层结构、布线阻抗与高速设计规则（线宽、线长、间距等）。软件提供了可视化的叠层结构设计窗口，帮助工程师方便快速地设计信号/电源层结构，编辑板材物理参数，并观察叠层结构与材料参数对阻抗与损耗的影响；
LineSim可以和DxDesigner衔接，自动导入原理图中关键网络的拓扑结构模型，并
为网络管脚指定IBIS模型，管脚间的连接可用微带线（Micro Strip）、带状线（Strip Line）、同轴电缆、双绞线等多种传输线结构来描述，还可以假定此网络的布线参数（线宽、线长、间距等）。然后运行前仿真，测试这一网络在上述虚拟传输环境下的信号质量与电磁辐射，通过对过冲/欠冲、延时、串扰、EMI
频谱及眼图等指标的考察，来验证前面
假定的条件是否合理。经过不断地仿真调试，
最终得出一套适合此关键网络的叠层结构、
拓扑结构和布线参数，这些信息可以由
LineSim回传给DxDesigner，并随同网表进
入PCB环境，实现PCB板的规则驱动布线。
通过前仿真可以将设计者的高速信号处理经
验与软件的计算功能有效地结合起来，确保
高速PCB的设计效率。
后仿真功能（HyperLynx BoardSim）
BoardSim用于PCB后仿真验证，其配
置分为中低频段（EXT模块： 300MHz以
下）和高频段（GHz模块：300MHz以上）
两种。可以导入PCB设计文件，提取叠层结
构与叠层物理参数，计算传输线特征阻抗，
进行信号完整性与电测兼容性测试。
BoardSim提供批处理仿真（Batch
Simulation）功能，对PCB进行整板快速扫
描，发现过冲、延迟、串扰及EMI辐射超出
设计要求的网络，并给出详细的结果报告；
BoardSim也可以对单个网络进行交互式仿
真分析，输出精确的信号传输波形、EMI辐
射频谱或眼图，设计者可以修改布线参数后
再仿真，从而发现并改善不合理的布线；还
可以在BoardSim中直接修改网络中的匹配、
无源器件参数等信息，然后通过设计反标
（Backward Annotation）来更新原理图及
PCB，快速实现数据同步，且避免了人为修
改的错误与疏漏。
多板分析功能
HyperLynx支持系统级仿真，可以对多
块PCB构成的高速数字系统进行信号完整
性分析，考察关键网络在不同PCB上的传输
效果，帮助设计者量化跨板传输对信号工作
状态的影响。软件提供了符合工业标准的连
接器、电缆或金手指插槽等器件的IBIS模型，可以精确地描述板间互连。
串扰（CrossTalk）分析功能
LineSim和BoardSim均支持串扰分析功能。在前仿真阶段运行串扰分析，可以帮助设计者优化间距、耦合长度等布线规则，解决布线时信号间的互感互容耦合问题；串扰分析功能还可以用来设计差分对的阻抗，根据设计者对差分阻抗的要求，计算出合适的差分对间距、线宽等参数。
在后仿真阶段，设计者可以对PCB上所有网络进行批量串扰仿真，计算网络之间的串扰强度，把超出设计安全指标的网络汇总输出；软件还提供串扰定位功能，对于选中的任意网络，软件会标识出与之有串扰关系的其他网络，且高亮显示发生耦合的布线区域，便于对照仿真结果修改PCB设计，提高了设计效率。
电磁兼容性分析
LineSim和BoardSim均支持电磁兼容性分析功能。可以帮助设计者考察PCB叠层结构、布局布线参数、端接参数及屏蔽方式等因素对信号电磁辐射的影响。软件可通过虚拟的电流探针与标准距离（3/10/30米）的天线探针对PCB上的强干扰源进行电磁辐射分析，计算出干扰源在各个频段上的辐射值。
软件还提供了图形界面的频谱分析仪显示电磁兼容性的分析结果。在频谱分析仪中集成了国际通用的电磁辐射安全检验标准数据，如FCC、CISPR及VCCI等，可对仿真结果进行EMI超标测试。设计者也可以在频谱分析仪中建立自己公司的电磁辐射安全检验标准。
相对于高昂的EMI测试费用，HyperLynx在产品设计阶段即可通过仿真发现电路中的EMI隐患，并提出改进建议。是一套高性价比的EMI解决方案，可节省大量的研发成本，并有助于缩短研发周期。
眼图（Eye-Diagram）分析功能
LineSim和BoardSim中均支持眼图分析功能。可用于查看高速数据信号和时钟信号的工作状态，帮助设计者测试当系统时钟出现偏移、抖动等异常现象时数据信号的传输效果，以确认系统的稳定性。软件支持PRBS/Toggling/USB2.0 Compliance等标准激励或自定义激励，及USB/PCI-E/SATA/ SERDES等标准的Eye Mask或自定义的Eye Mask参数，为仿真工作节约了大量时
1.ID造型; 一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图；外形图的类型，可以是2D 的工程图，含必要的投影视图；也可以是JPG 彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整； MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线；ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高;此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物； 2。建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASE的曲面作为参考依据； 所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，这一步不要省略建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm； 另外面/底壳壁厚4.00mm的医疗器械我也做过，是客人担心强度一再坚持的，其实3.00mm 已经非常保险了，壁厚太厚很容易缩水，也容易产生应力引起变形，担心强度不足完全 可以通过在部拉加强筋解决，效果远好过单一的增加壁厚； 建摸阶段第三步，制作装配图，将拆画出各个零部件按装配顺序分别引入，选择参考中心 重合的对齐方式；放入电子方案，如LCD，LED，BATTERY，COB。。。将各个零部件引入装配图时，根据需要将有些零部件先做成一个组件，然后再把组件引入装配图时。 例如做翻盖手机时，总装配图里只有两个组件，上盖是一个组件，下盖是一个组件。上盖组件里面又分为A壳组件，B壳组件和LCD组件。下盖组件里面又分为C壳组件，D壳组件，主板组件和电池组件等。还可以再往下分 3、初始造型阶段：分三个方面； A：由造型工程师设计出产品的整体造型(ODM)；可由客户选择方案或自主开发。 B: 客户提供设计资料，例如：IGS档（居多）或者是图片(OEM)。 C: 由原有的外形的基础上更改；可由客户选择方案或自主开发。
电子产品制造过程 电子产品已经融入到人们生活的各个角落，无论是我们平常用的手机、计算机；还是供我们平常娱乐看的电视、玩的游戏机；以及我们学习和实验所需的一些高级设备都属于电子产品。可以说，电子产品给我们的生活和工作带来了巨大的便利。而这些电子产品是怎样通过一个个微小的元器件制造出来的呢，本文就将对这些电子产品的制造过程进行简介。 一.印制电路板的装配与焊接 一台电子设备的可靠性主要取决于电路设计，元器件的质量和装配时的电路焊接质量。电子设备大都采用印制电路板，把电阻、电容、晶体管、集成电路等元器件按预先设计好的电路在印制电路板上焊接起来就成为具有一定电气性能的产品核心部件。 1.印制电路板 印制线路板，英文简称PCB(printed circuit board )或PWB(printed wiring board)，是重要的电子部件，是电子元器件的支撑体，由于它是采用电子印刷术制作的，故被称为“印刷”电路板。[1] 印制电路板分为单面印制电路板、双面印制电路板和多层印制电路板。单面板由基板、导线、焊盘和阻焊层组成，单面板只有一面有铜箔，一面为焊接面，另一面为元件面，主要应用于低档电子产品。而双面板两面都有铜箔导线，应用也较为广泛。电子技术的发展要求电路集成度和装配密度不断提高，连接复杂的电路就需要使用多层印制电路板。 2.印制电路板的装配 （1）把各种元器件按照产品装配的技术标准进行复检和装配前的预处理，不合格的器件不能使用。 （2）对元器件进行整形，使之符合电路板上的位置要求。元器件整形应符合以下要求：所有元器件引脚均不得从根部弯曲，一般应留1.5mm以上。因为制造工艺上的原因，根部容易折断；手工组装的元器件可以弯成直角，但机器组装的元器件弯曲一般不要成死角，圆弧半径应大于引脚直径的1～2倍；要尽量将
1、目的 保证公司产品的设计与开发有计划、有控制地进行，确保开发规范，达到产品的预期要求 2、适用范围 适用于公司自主产品的开发设计。 3、角色和职责 产品经理：根据用户的需求，确定开发何种产品，编写《产品需求规格说明书》 项目经理：组织项目的市场分析和需求管理工作；组织评审，审核评审结果；协调项目组内各角色之间、项目组与外部角色的协同合作关系。 软件工程师：根据《产品需求规格说明书》进行软件系统整体架构的分析和设计，编写《软件方案设计说明书》，完成代码编写以及单元测试，参与代码互查。 硬件工程师：根据《产品需求规格说明书》进行硬件整体架构设计，包括硬件平台的设计与关键器件选型，制作《硬件方案设计说明书》，完成原理图设计、PCB 制作、BOM 单与软硬件接文件等的编制。 结构工程师：根据《产品需求规格说明书》进行产品外现与机械结构的设计。负责塑胶、五金等产品的相关模具、治具、夹具的设计、制造的评审。 测试工程师：负责测试的策划，组织编写测试用例与《测试报告》，监督测试质量，执行测试计划，参加测试用例的评审，实施测试。
采购工程师：负责物料采购，新物料的供应商开发、样品申请，产品打样以及交期跟踪。 4、项目启动准则 项目立项：输出《项目立项报告》在立项报告中，需要包含如下内容：应用背景，立项的目的，产品预售价格，成本预算，竞争对手的产品对比，产品开发周期;项目成员组成等; 5、流程图
6、开发流程 此过程主要包括以下活动：市场需求定位、嵌入式软件设计与开发、硬件设计与开发、结构设计与开发、样机联调、测试、验收等。 6.1、市场需求定位
目的是通过调查与分析，获取用户需求并定义产品需求，包括：需求获取，需求分析和需求定义。目的是在用户与项目组之间建立对产品的共同理解。 6.1.1 需求获取 需求获取的目的是通过各种途径获取用户的需求信息，结合自身的开发环境输出《产品需求规格说明书》。 需求来源，获取技术包括但不限于： 行业标准; 竞争对手的产品说明书、技术说明书、宣传手册等资料;用户访谈与用户调查;可由公司市场部产品组负责组织、实施，并反馈给研发部门。 6.1.2 需求分析 在完成需求获取资料的分析与整理后，项目经理组织进行产品的需求分析工作。建立需求之间的关系，明确分配给产品的需求(包括嵌入式软件、硬件及结构)。 6.1.3 需求变更 无论最初的需求分析有多么明确，开发过程中的需求变化也还是不可避免的。 6.1.4 需求跟踪 需求跟踪的目的是保证在产品开发过程中每个需求都被实现，且项目的其它工作产品与需求保持一致 6.2、嵌入式软件设计与开发 该过程主要包括设计与开发两个活动。
电子产品的结构设计过程 一个完整产品的结构设计过程 1.ID造型; a.ID草绘............ b.ID外形图............ c.MD外形图............ 2.建模; a.资料核对............ b.绘制一个基本形状............ c.初步拆画零部件............ 1.ID造型; 一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图；外形图的类型，可以是2D 的工程图，含必要的投影视图；也可以是JPG彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整； MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线；ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高;此外，如果是手机设计，还需要客户
提供完整的电子方案，甚至实物； 2。建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASE 的曲面作为参考依据； 所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，这一步不要省略建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm； 另外面/底壳壁厚4.00mm的医疗器械我也做过，是客人担心强度一再坚持的，其实3.00mm 已经非常保险了，壁厚太厚很容易缩水，也容易产生内应力引起变形，担心强度不足完全 可以通过在内部拉加强筋解决，效果远好过单一的增加壁厚； 建摸阶段第三步，制作装配图，将拆画出各个零部件按装配顺序分别引入，选择参考中心 重合的对齐方式；放入电子方案，如LCD，LED，BATTERY，COB。。。将各个零部件引入装配图时，根据需要将有些零部件先做成一个组件，然后再把组件引入装配图时。 例如做翻盖手机时，总装配图里只有两个组件，上盖是一个组件，下盖是一个组
电子产品结构开发流程 目录 1、产品规划 2、产品开发流程 2-1、开发流程概述 2 2、外观ID评审 - 2-3、PCBA结构布局设计（经过组装后的PCB板） 2-4、机构件的设计 2-5、EVT Stage（ Engineer Verification Test工程样品验证测试）2-5、DVT Stage （ Design Verification Test设计验证测试） 2-5、PVT & MP Stage （Process Verification Test 小批量过程验证测试和Mass-Production 量产） 3、结束 “、产品规划 A、确定产品的定位 ①确定产品的销售地区 ②确定产品的使用对象 ③确定产品的消费档次 ④确定产品的使用环境
B、确定产品的规格 ①确定产品的使用功能 ②确定产品的外观形状 ③确定产品的检测规范C方案的评估 ①外观方案评估 ②工艺方案评估 ③机构方案评估 2、开发流程 2-1、开发流程概述 (1)外观ID 的评审 (2)PCBA机构布局设计 ( 3)结构件的设计 ( 4)EVT Stage ( 5)DVT Stage (6) PVT &MP Stage 2-2、外观ID 评审 ( 1)尺寸空间评估 ( 2)外接元件评估 ( 3)标准件的选择 ( 4)相关规范收集 ( 5)外观开模分析
(6)建立3D 模型 (7)制作外观手板 (8)出示资料清单 2-3、PCBA结构布局设计 (1)P CBOut-Line 的确定 (2)PCB主要零件的布局 ①EMI/EMC元件 ②I/O元件 ③PCB发热元件 ④光学元件 ⑤操作元件 ⑥其他特殊元件 (3)PCBMCO勺绘制(MCO时钟信号输出) ( 4)出据资料及清单 2-4 、结构件的设计 ( 1)零件拆分的确定，绘制方案图—＞色彩工艺 ( 2)评审结构方案—＞散热、导光、声音、组装、重量 ( 3)零件结构细部设计—＞Cablerouting ( 4)制作功能手板 ( 5)功能手板检讨—＞挂钩、定位、止口Button 、Boss 柱、美工线、battery （6）零件开模分析并制作DFM（ DFM面向制造的设计，作用就
电子产品研发流程-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
kaoyanghou电子产品研发流
目录 一．目的 二．适用范围 三．职责 四．研发流程图 五．各阶段的主要活动/任务、职责及要求六．研发评审 七．研发变更管理 八．各阶段输出文档一览表
一．目的 为了规范kaoyanghou自有品牌电子产品研发流程，明确各个研发阶段的主要活动、职责、输入、输出，确保研发产品的质量、进度、成本和服务等满足公司和用户的需求。 二．适用范围 1. kaoyanghou电子产品研发流程适用于公司电子产品的研发活动，如学生平 板电脑、早教类产品、婴童类产品。 2. 定义： . 新产品：本公司未生产过的产品 . 旧产品：本公司已生产过的产品 . OEM：依椐客户要求或提供的样办进行设计和开发 . ODM：本公司自主研发和设计 . 客户：对新产品要求与确认者，当OEM时是“客户”，当ODM时是本公司“总经理” 三．职责： 1. 商务部/营销中心： 负责对ODM产品市场信息或经销客户需求的识别与确认。 负责对OEM客户要求的识别与确认。 必要时,上报总经理,由其召集副总经理、研发中心、品管中心、采购部、生产中心、注塑部，对新产品的输入可行性进行评审，以使各部 门明确客户要求，如需对客户要求进行变更时，商务部/营销中心应 作记录后知会客户，客户确认同意后通知相关部门。 2总经理（副总经理）：决定产品开发种类，指导及批准产品开发设计方案，组织设计的评审、设计验证、设计确认工作。 3研发中心：
软件部：负责软件质量要求的识别与确认，软件开发可行性的评估，软件开发方案的拟定和实施。提供软件设计内容文件，负责处理生 产过程中发生的软件设计问题。 硬件部：负责产品质量要求的识别与确认，产品开发可行性的评估，产品开发方案的拟定和实施。提供产品设计图纸，负责处理生产过程 中发生的产品设计问题。 4 生产中心：负责新产品试产计划的实施及试产状况的反馈与跟进。 5 品管中心：协调进行设计过程中所需的检验、测量和实验工作，依据相应的 法律法规，制定与产品相关的检验检测标准，并配置满足要求 的检测仪器及试产的质量跟进。 6 采购部：负责产品物料外购件订购与委外加工。 7文控中心：负责收集、整理、发放相关文件或资料。 四．研发流程图
kaoya nghou电子产品研发流
目录 目的 -* 适用范围 ■. -?- 职责 . 四．研发流程图 五． 各阶段的主要活动/任务、职责及要求六．研发评审 七．研发变更管理 八．各阶段输出文档一览表
目的 为了规范kaoyanghou 自有品牌电子产品研发流程，明确各个研发阶段的主要活动、职责、输入、输出，确保研发产品的质量、进度、成本和服务等满足公司和用户的需求。 二．适用范围 1. kaoyanghou电子产品研发流程适用于公司电子产品的研发活动，如学生平板电脑、早 教类产品、婴童类产品。 2. 定义： 2.1. 新产品：本公司未生产过的产品 2.2. 旧产品：本公司已生产过的产品 23 OEM :依椐客户要求或提供的样办进行设计和开发 24 ODM :本公司自主研发和设计 2.5. 客户:对新产品要求与确认者，当OEM 时是“客户”，当ODM 时是本公司“总 经理” 三．职责: 1. 商务部/营销中心: 1.1 负责对ODM 产品市场信息或经销客户需求的识别与确认。 1.2 负责对OEM 客户要求的识别与确认。 1.3 必要时,上报总经理,由其召集副总经理、研发中心、品管中心、采购部、生产 中心、注塑部，对新产品的输入可行性进行评审，以使各部门明确客户要求，如 需对客户要求进行变更时，商务部/营销中心应作记录后 知会客户，客户确认同意后通知相关部门。 2 总经理（副总经理）:决定产品开发种类，指导及批准产品开发设计方案，组 织设计的评审、设计验证、设计确认工作。 3 研发中心: 3.1 软件部:负责软件质量要求的识别与确认，软件开发可行性的评估，软 件开发方案的拟定和实施。提供软件设计内容文件，负责处理生产过程中 发生的软件设计问题。 3.2 硬件部:负责产品质量要求的识别与确认，产品开发可行性的评估，产 品开发方案的拟定和实施。提供产品设计图纸，负责处理生产过程中发生 的产品设计问题。 4 生产中心:负责新产品试产计划的实施及试产状况的反馈与跟进。
一、设计开发流程阶段划分 比亚迪电气及电子产品设计开发流程划分为6个阶段，各事业部在设计开发过程中，可根据项目的复杂程度及开发模式对各个开发阶段及其主要活动进行合并删减和/或分解细化，并在项目开发计划中体现。 1、前期调研 2、功能确认 3、产品设计 4、产品定型 5、生产确认 6、量产 二、各阶段的主要活动/任务、职责及要求 1、收集市场需求信息 销售部门负责调查和收集市场需求信息，对市场需求信息进行初步评估 2、选定产品开发主题 销售部门根据市场需求初步选定新产品开发主题，确定新产品开发的大致方向 3、初步明确产品要求 各事业部项目部门经理/主管组织相关部门初步明确产品的基本要求，并进行产品生命周期预估 4、可行性分析评估
各事业部项目部门经理/主管组织各相关部门进行项目开发可行性分析评估 5、立项批准 总裁签署项目立项批准书，批准立项 三、功能确认阶段主要工作 1、项目分析 各事业部项目部门经理/主管组织各相关部门收集市场需求信息，并选定初步的产品开发主题，明确产品要求（如：产品的物理/功能特性、应用范围和使用环境、可靠性、总可用性、适用法律法规要求及附加要求等），在此基础上组织各相关部门进行项目开发可行性分析评估，适当时包括但不限于如下内容：（1）市场分析（含同行业质量/可靠性目标收集和分析）（2）政策分析 （3）技术分析 （4）专利初步分析 （5）SWOT分析 （6）产品定义建议 （7）资源需求分析 （8）成本效益分析 （9）项目进度计划 2、项目立项 在上述分析评估的基础上，由事业部项目部门组织各相关部
门共同完成可行性分析评估报告，可行性评审通过之后由总裁批准立项，并明确以下事项： （1）项目名称 （2）项目背景 （3）项目目标 （4）项目任务分工 （5）项目进度计划 （6）费用预算 （7）项目开发小组（PDT）负责人 四、产品设计阶段主要工作 1、设计开发策划 （1）组建PDT、召开项目启动会议、下达设计任务书、制定项目计划、方案设计及评审、产品定义确定、初始DFMEA开发产品设计开发和评审 （2）产品设计、系统设计、子系统设计/开发、零部件设计/开发、包装设计、随机附件开发、设计和开发评审 （3）初始过程设想和开发 （4）初始过程设想、初始PFMEA开发、初始过程开发和评审 （5）阶段总结和批准 （6）总裁办组织对S0阶段进行阶段总结（含产品成本分析）并组织对相关问题进行整改后提请事业部总经理批准是否可进
电子产品的结构设计过程（转） 一个完整产品的结构设计过程 1.ID造型; a.ID草绘............ b.ID外形图............ c.MD外形图............ 2.建模; a.资料核对............ b.绘制一个基本形状............ c.初步拆画零部件............ 1.ID造型; 一个完整产品的设计过程,是从ID造型开始的，收到客户的原始资料（可以是草图，也可以是文字说明），ID即开始外形的设计；ID绘制满足客户要求的外形图方案，交客户确认，逐步修改直至客户认同；也有的公司是ID绘制几种草案，由客户选定一种，ID再在此草案基础上绘制外形图；外形图的类型，可以是2D 的工程图，含必要的投影视图；也可以是JPG彩图；不管是哪一种，一般需注名整体尺寸，至于表面工艺的要求则根据实际情况，尽量完整；外形图确定以后，接下来的工作就是结构设计工程师（以下简称MD）的了； 顺便提一下，如果客户的创意比较完整，有的公司就不用ID直接用MD做外形图； 如果产品对内部结构有明确的要求，有的公司在ID绘制外形图同时MD就要参与进来协助外形的调整； MD开始启动，先是资料核对，ID给MD的资料可以是JPG彩图，MD将彩图导入PROE后描线；ID给MD的资料还可以是IGES线画图，MD将IGES线画图导入PROE后描线，这种方法精度较高;此外，如果是手机设计，还需要客户提供完整的电子方案，甚至实物； 2建摸阶段， 以我的工作方法为例，MD根据ID提供的资料，先绘制一个基本形状（我习惯用BASE作为文件名）；BASE就象大楼的基石，所有的表面元件都要以BASE的曲面作为参考依据； 所以MD做3D的BASE和ID做的有所不同，ID侧重造型，不必理会拔模角度，而MD不但要在BASE里做出拔模角度，还要清楚各个零件的装配关系，建议结构部的同事之间做一下小范围的沟通，交换一下意见，以免走弯路； 具体做法是先导入ID提供的文件，要尊重ID的设计意图，不能随意更改； 描线，PROE是参数化的设计工具，描线的目的在于方便测量和修改； 绘制曲面，曲面要和实体尽量一致，也是后续拆图的依据，可以的话尽量整合成封闭曲面局部不顺畅的曲面还可以用曲面造型来修补； BASE完成，请ID确认一下，这一步不要省略建摸阶段第二步，在BASE的基础上取面，拆画出各个零部件，拆分方式以ID的外形图为依据； 面/底壳，电池门只需做初步外形，里面掏完薄壳即可； 我做MP3，MP4的面/底壳壁厚取1.50mm，手机面/底壳壁厚取2.00mm，挂墙钟面/底壳壁厚取2.50mm，防水产品面/底壳壁厚可以取3.00mm；
电子产品设计开发管理流程项目策划 书
电子产品设计开发管理流程 1、目的 保证公司产品的设计与开发有计划、有控制地进行，确保开发规范，达到产品的预期要求 2、适用范围 适用于公司自主产品的开发设计。 3、角色和职责 4、项目启动准则 项目立项：输出《项目立项报告》 在立项报告中，需要包含如下内容：应用背景，立项的目的，产品预售价格，成本预算，竞争对手的产品对比，产品开发周期；项目成员组成等； 5、流程图
6、开发流程 此过程主要包括以下活动：市场需求定位、嵌入式软件设计与开发、硬件设计与开发、结构设计与开发、样机联调、测试、验收等。 6.1、市场需求定位 目的是经过调查与分析，获取用户需求并定义产品需求，包括：需求获取，需求分析和需求定义。目的是在用户与项目组之间建立对产品的共同理解。 6.1.1 需求获取 需求获取的目的是经过各种途径获取用户的需求信息，结合自身的开发环境输出《产品需求规格说明书》。 需求来源，获取技术包括但不限于： 行业标准； 竞争对手的产品说明书、技术说明书、宣传手册等资料；用户访谈与用户调查；可由公司市场部产品组负责组织、实施，并反馈给研发部门。 6.1.2 需求分析 在完成需求获取资料的分析与整理后，项目经理组织进行产品的需求分析工作。建立需求之间的关系，明确分配给产品的需求（包括嵌入式软件、硬件及结构）。 6.1.3 需求变更
无论最初的需求分析有多么明确，开发过程中的需求变化也还是不可避免的。 6.1.4 需求跟踪 需求跟踪的目的是保证在产品开发过程中每个需求都被实现，且项目的其它工作产品与需求保持一致 6.2、嵌入式软件设计与开发 该过程主要包括设计与开发两个活动。 设计是指设计软件系统的体系结构、数据结构、模块等，在需求和代码之间建立桥梁； 开发是指软件工程师按照系统设计去编码开发，并进行单元测试、代码检查优化等。 6.2.1、设计原则 设计工作应遵循以下原则： 1)正确、完整地反映《产品需求规格说明书》的各项要求，充分考虑其功能、性能、安全保密、出错处理及其它需求。 2)保证设计的易理解性、可追踪性、可测试性、接口的开放性和兼容性，考虑健壮性（易修改、可扩充、可移植）、重用性；3)采用适合本项目的设计方法。若系统使用了新工具和新技术，需提前进行准备；考虑选用合适的编程语言和开发工具； 4)吸取以往设计的经验教训，避免重新出现同样或类似的问题； 5)对于重要的和复杂度较高的部分要求有相当经验的设计人员担任；
新产品研发流程 内容： 企业的组织机构 新产品研发流程 生产工艺流程
企业组织机构 企业组织机构图（以****公司为例） 开发部主要职责： 1、技术创新 1）．及时搜集整理国内外产品发展信息，及时把握产品发展趋势，组织和编制公司技术发展规划和技术开发计划。并组织对计划实施。 2）．负责公司新技术引进和产品开发设计工作。 3）．编制生产工艺流程及工艺文件， 4）．负责做好技术图纸、技术资料的编制和编写。为指导生产提供全套技术文件。 2、技术支持 1）．负责制订和修改技术规程。编制产品的使用、维修和技术安全等有关的技术规定及使用说明书；改进和规范工艺流程。 2）．负责制定公司产品的企业标准，实现产品的规范化管理。 3）．及时指导、处理、协调和解决公司各部门的技术问题，确保经营工作的正
常进行。 主要岗位：电子线路设计、结构设计、工艺设计（电装工艺、钳装工艺、机加工工艺） 岗位职责： 线路、结构设计人员 进行新产品开发市场调查。提出设计项目立项建议。 2. 线路设计人员按计划和规定进行新产品的线路方面的开发与设计；结构设计人员按计划和规定进行新产品的结构方面的开发与设计。 3. 负责在研产品的技术资料、生产资料的建立、整理和归档工作。 4. 针对用户的要求或其它原因实施设计更改。 5. 解决生产过程中出现的有关技术问题。 6 .配合销售部门做好产品销售、工程服务中的技术支持工作。 工艺设计人员 1. 编制典型工艺文件，负责生产前的工艺技术准备。 2. 负责工艺文件执行及工艺纪律检查。 3. 负责处理生产过程的工艺技术问题。 4. 负责产品工时定额制定。 5. 组织员工进行技能培训。 线路设计和结构设计主要是产品设计, 产品设计和工艺设计之间的关系： 产品设计就是设计出你想要的产品，工艺设计就是设计如何制作出你想要的产品；设计是产品从概念到模型的一个转换过程，而工艺是将原材料实现为零部件的一个过程，设计需要了解工艺，工艺实现不了的设计是没意义的设计，工艺也需要明白设计的意图，否则不能很精确的反映出设计，产品设计和工艺设计应该
电子产品生产工艺流程
————————————————————————————————作者：————————————————————————————————日期：
产品生产总流程 接到订单 SMT 组装 包装 BOM 工艺 研发输 订单评审 输出给采购 不合格入库通 PMC(计订单要求 订购 物料回IQC 抽检 合格计划安 仓库 SMT 备好相关SMT 贴片品质检查 不合格入库，计划安 备好组装相 物料加工处IPQC 合格不 AOI 测试 外观检查 升级测试 PWB 后加 PWB 测试 IPQC 巡检 首 内核程
DPF 组装生产 品质 软件升产线测 根据具体需要进行 不合格返 合 机器老 品质删除不要清洁机器 入成品库 计划安排品质品质QC 合 不合格返包装备料 生产（根据订单数、加工、包装难度决定） 机器称产品整箱称重、QA 不合格返 合合 品质PASS 客户验货 合不合 出 品质通知返工， 首
生产工艺检验规程 1.0目的： 为了规范确保产品实现过程中各个环节的检验，以确保产品达到质量要求，特制定并执行本规程。 2.0适用范围： 适用本公司生产过程的工艺控制。 3.0工作程序： 3.1进货检验 原材料及外加工件上线之前的检验参照《来料检验规范》进行。 3.2 生产过程控制及检验 3.2.1 PCB （1）上线前需在烘烤箱里以100℃的设定温度烘烤6小时。 （2）烘烤前PCB在烘烤箱里的摆放必须确保被烘烤后不会变弯曲。 （3）烘烤时间到后不可马上打开烤箱门，需让PCB在箱内冷却后方可取用。 （4）生产时PCB不可一次性从烤箱内取出，每次取用25大片。 3.2 .2印刷 （1）锡膏的使用依照《锡膏管制、使用、回收规范》进行作业。 （2）印刷出来的每一片PCB，需在放大镜下检查无误后方可流到下一工序. （3）生产中印刷不良的PCB，需清洗干净、进行烘烤后方可再次上线。 （4）印刷机作业时依照《全自动印刷机作业指导书》。 3.2.3 贴片 （1）每片经过贴片的PCB，需在放大镜下检查无误后方可流到下一工序。 （2）贴片中如有拆掉密封包装的BGA/CSP需进行烘烤后方可上线。 （3）拆封后的BGA/CSP烘烤时间表如下： BGA/CSP厚度烘烤温度烘烤时间 ≤1.4MM100℃14小时 ≤2.0MM100℃36小时 ≤3.0MM100℃48小时 （4）回流炉的温度设定依照后页的温度曲线要求。 3.2.6 焊接 焊接操作的基本步骤： （1）、准备施焊；左手拿焊丝，右手握烙铁，进入备焊状态。要求烙铁头保持干净，无焊渣等氧化物，并在表面

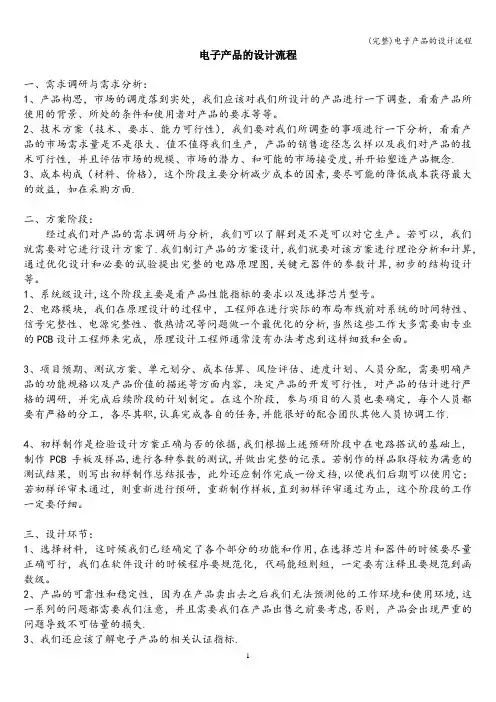

电子产品的设计流程 一、需求调研与需求分析： 1、产品构思，市场的调度落到实处，我们应该对我们所设计的产品进行一下调查，看看产品所使用的背景、所处的条件和使用者对产品的要求等等。 2、技术方案（技术、要求、能力可行性），我们要对我们所调查的事项进行一下分析，看看产品的市场需求量是不是很大、值不值得我们生产，产品的销售途径怎么样以及我们对产品的技术可行性，并且评估市场的规模、市场的潜力、和可能的市场接受度，并开始塑造产品概念。 3、成本构成（材料、价格），这个阶段主要分析减少成本的因素，要尽可能的降低成本获得最大的效益，如在采购方面。 二、方案阶段： 经过我们对产品的需求调研与分析，我们可以了解到是不是可以对它生产。若可以，我们就需要对它进行设计方案了。我们制订产品的方案设计，我们就要对该方案进行理论分析和计算，通过优化设计和必要的试验提出完整的电路原理图，关键元器件的参数计算，初步的结构设计等。 1、系统级设计，这个阶段主要是看产品性能指标的要求以及选择芯片型号。 2、电路模块，我们在原理设计的过程中，工程师在进行实际的布局布线前对系统的时间特性、信号完整性、电源完整性、散热情况等问题做一个最优化的分析，当然这些工作大多需要由专业的PCB设计工程师来完成，原理设计工程师通常没有办法考虑到这样细致和全面。 3、项目预期、测试方案、单元划分、成本估算、风险评估、进度计划、人员分配，需要明确产品的功能规格以及产品价值的描述等方面内容，决定产品的开发可行性，对产品的估计进行严格的调研，并完成
