标准人（手）孔、通信管道开挖路面面积计算标准
根据通信建设工程预算定额第五册通信管道工程［工信部规［2008］75号”以及宁波移动相关规定，标准人（手）孔、通信管道开挖路面计算如下：
1?不放坡挖沟，开挖路面面积：
①开挖管道沟面积
A=BL
②开掘人孔坑面积
A=ab
2?放坡挖沟，开挖路面面积：
①开挖管道沟面积
A=（2Hi+B）L
②开挖人孔坑面积
A=（2Hi+a）（2Hi+b）
3?符号说明：A=路面面积（m2）
B=沟底宽度（m）
L=沟长度（m ）
H=沟（坑）深度（m）
i=放坡系数
a=人孔坑底短边长度（m）b=人孔坑底长边长度（m）
注：
1?人孔坑底边长度a、b是指净长度。不包括人孔坑壁厚、基础（各方向0.1米）、操作面宽度
（各方向0.3米）。
2. 普通土：主要用铁锹挖掘，并能自行脱锹的一般土壤。
3. 硬土：部分用铁锹挖掘，部分用镐挖掘，如坚土、粘土、市区瓦砾土及淤泥深度小于0.5
米的水稻田和土壤（包括虽可用锹挖，但不能自行脱锹的土壤）等。
4. 砂砾土：以镐、锹为主，有时也需用撬棍挖掘，如风化石、僵石、卵石及淤泥深度为0.5 米以上的水稻田等。
根据上面计算标准，我们对常用人手孔、管道沟的挖土面积计算如下：
小手孔（SSK）主体结构图
已知：a=0.4m, b=0.5m ,人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m，H按0.7m考
虑，不考虑放坡，每个SSK挖土面积计算如下：
A = [a+（0.24+0.1 + 0.3）*2]*[ b+（0.24+0.1 += 2.99 m2
一号手孔（SK1）主体结构图
已知：a=0.45m, b=0.84m ,, 人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m , H按1.0m
考虑，不考虑放坡，每个SK1挖土面积计算如下：
A = [a+（0.24+0.1 + 0.3）*2]*[b+（0.24+0.1 += 3.67 m2
号手孔（SK2）主体结构图
已知：a=0.84m, b=0.95m , 人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m , H按1.0m
考虑，不考虑放坡，每个SK2挖土面积计算如下：
A = [a+(0.24+0.1+0.3)*2 ) ]*[b+(0.24+0.1+0.3)*2] = 4.73m2
砖砌90x120手孔主体结构
已知：a=0.9m, b=1.2m , 人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m , H按1.7m考虑，不考虑放坡，每个90x120人孔挖土面积计算如下：
A = [ (a+(0.24+0.1+0.3)*2]*[ b+(0.24+0.1+0.3)*2] = 5.41 m2
砖砌120x170手孔主体结构图
已知：a=1.2m, b=1.7m , 人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m,H按1.7m考虑，不考虑放坡，每个120x170人孔挖土面积计算如下：
A = [a+(0.24+0.1+0.3)*2]*[b+(0.24+0.1+0.3)*2] = 7.39 m2
小号直通人孔装置图
已知：a=2.08m, b=2.88m ,人孔坑壁厚0.24m,各方向基础0.1m,操作面0.3m ,H按2.45m
考虑，不考虑放坡，每个小直挖土面积计算如下：
A = [a+(0.24+0.1+0.3)*2]*[b+(0.24+0.1+0.3)*2] = 13.98 m2

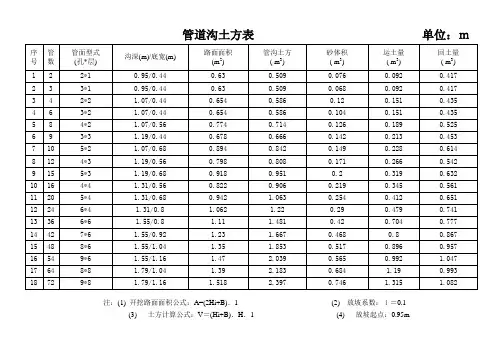

常用管道沟断面图
通用公式为A仁(2Hi+B)L (m2) , i考虑为0.15 ,可计算出各种常用管道沟的开挖路面面积
如下(单位为m2 ):
pvc-1(不包封)：A=0.798*L ; pvc-2(不包封)=0.928*L ; G-1 = 0.6726*L ; G-2 = 0.7946*L ;
G-3 = 1.0166*L ; G-4 = 0.8312*L ; PVC-1(包封)=0.801*L ; PVC-2(包封)=0.931*L ;
PVC-3(包封)=1.051*L ; PVC-4(包封)=0. 97*L ;

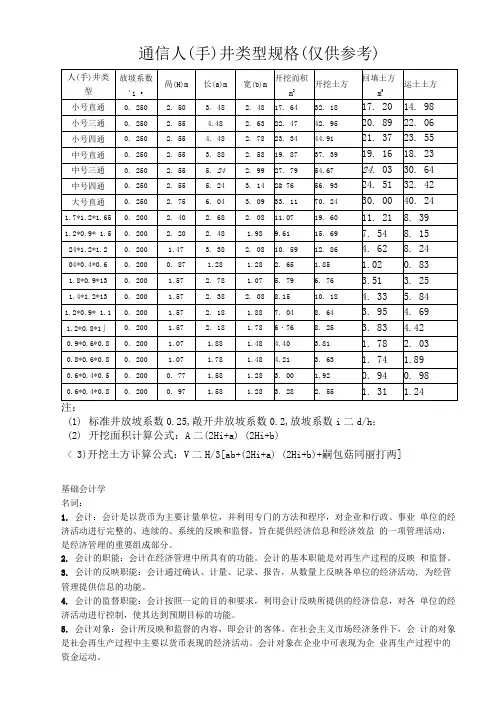

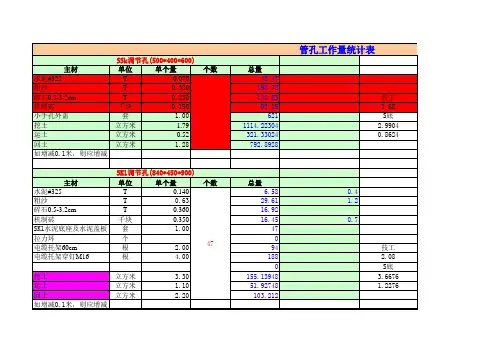

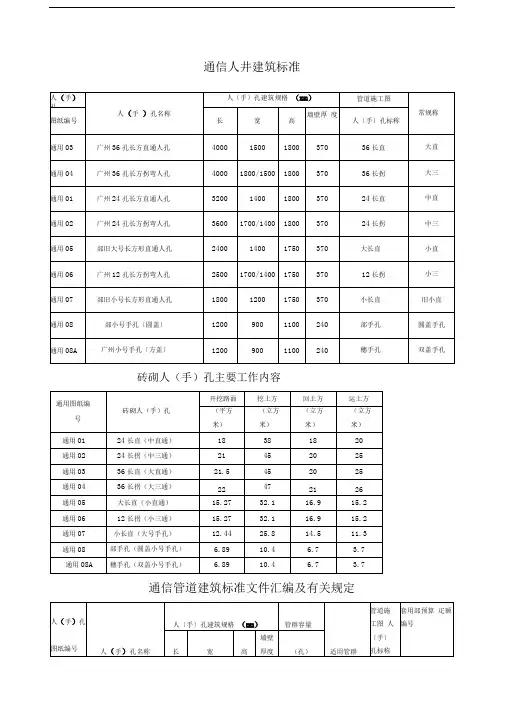

表二标准型人手孔土方量
45斜诵型 5.13 X 2.54 X 2.(58.65 23.86 34.79 27.72 2.655 60斜诵型 5.16 X 2.54 X 2.(58.93 23.94 34.99 27.84 2.655 SSK 1.18 X 1.08 X0.61.2 净空:1.18 X 1.08
SK1 1.8 X 1.4 X.0 2.25 净空:1.52 X 1.13
小
手SK2 1.83 X 1.58 X 1.04.47 净空:1.63 X 1.52
孔
SK3 2.40 X 1.8 X 1.0 4.32 净空:2.13 X 1.52
SK4 2.90 X 1.8 X 1.0 5.22 净空:2.58 X 1.52
