钢筋的种类和代号：
钢筋是指钢筋混凝土用和预应力钢筋混凝土用钢材，其横截面为圆形，有时为带有圆角的方形。包括光圆钢筋（俗称线材和圆钢）、带肋钢筋（俗称螺纹钢）。钢筋可以承受拉力，增加机械强度。
钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：
（一）按轧制外形分
（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。
（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。
（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。
（4）冷轧扭钢筋：经冷轧并冷扭成型。
（二）按直径大小分
钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。
（三）按力学性能分
Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835）
I级(即Q235光圆钢筋）、II级（335/510级为16锰人字纹钢筋）、III级（370/570级为25锰硅人字纹钢筋）、IV级（540/835 圆或螺纹钢筋）、V级（螺纹钢筋）。
（四）按生产工艺分
热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。
（五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种：
1、受力筋：主要承受拉应力（通常称为主筋）作用在受弯与偏心受压构件区域分直筋和弯筋。
2、箍筋：固定受力筋拉置，承受一部分斜拉应力，用于梁和柱内。
3、架力筋：固定梁内箍筋位置，构成梁内钢筋骨架，设上部、蜈蚣筋。
4、分布筋：用于板（屋面、楼板）与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，固定受力筋位置，并承担垂直于板跨方向的收缩及温度应力。
其他：构造筋、腰筋、预埋锚固筋、吊筋等，钢筋的弯钩、半园钩、直弯钩，
现在钢筋常用有热轧光圆钢筋（俗称圆钢）、热轧带肋钢筋（俗称螺纹钢）、冷轧扭钢筋、冷拔低碳钢丝。其中以前两者应用最广泛，后两者一般用在高强混凝土中。
圆钢标识为HPB235，一般采用的直径为6.5、8、10、12，再粗的就不常用了，而且以6.5和8最为常用，一般用做箍筋。
螺纹钢常见标识是HRB335，一般采用的直径为12到22的偶数、25、28、32、40、50，再粗的一般出现在大体积混凝土工程中，不常用，一般在25以下的最为常用，而且砖混结构中16以下的常见。至于HRB400、HRB500一般也不常见，至少一般工业、民用建筑中不常用。
钢筋承受拉力的计算方法：
1级钢(HPB235) D=8～20 强度标准值=235 抗拉强度设计值=210 抗压强度设计值=210 2级钢(HRB235) D=6～50 强度标准值=335 抗拉强度设计值=300 抗压强度设计值=300 HRB400 D=6～50 强度标准值=400 抗拉强度设计值=360 抗压强度设计值=360
RRB400 D=8～40 强度标准值=400 抗拉强度设计值=360 抗压强度设计值=360
直径单位MM,强度单位N/mm2
钢筋种类及符号标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
钢筋种类及相关符号 一、钢筋种类及相关符号 HPB300—（一级钢）热轧光圆钢筋强度级别300MPa HPB是热扎的英文（HotrolledPlainBars)缩写。300表示屈服强度为300MPa。 HRB335—（二级钢）热轧带肋钢筋强度级别335MPa HRB是热扎带肋钢筋的英文（HotrolledRibbedBars)缩写。335表示屈服强度为335MPa。 HRBF335—（二级钢）细晶粒热轧带肋钢筋强度级别335MPa HRBF是热扎带肋钢筋的英文缩写后面加“细”的英文（Fine）首位字母。335表示屈服强度为335MPa。 HRB400—（三级钢）热轧带肋钢筋强度级别400MPa HRBF400—（三级钢）细晶粒热轧带肋钢筋强度级别400MPa RRB400—（三级钢）余热处理带肋钢筋强度级别400MPa RRB是余带肋钢筋（RemainedheattreatmentRibbedSteelBars）缩写。钢筋（Bars） HRB400E—（三级钢）有较高抗震性能的普通热轧带肋钢筋强度级别 400MPa HRB500-- （四级钢）普通热轧带肋钢筋强度级别500MPa HRBF 500—（四级钢）细粒热轧带肋钢筋强度级别500MPa H、P、R、B、F、E分别为热轧（Hotrolled）、光圆（Plain）、带肋（Ribbed）、钢筋（Bars）、细粒（Fine）、地震（Earthquake）5个词的英文首位字母。后面的数代表屈服强度为*** Mpa

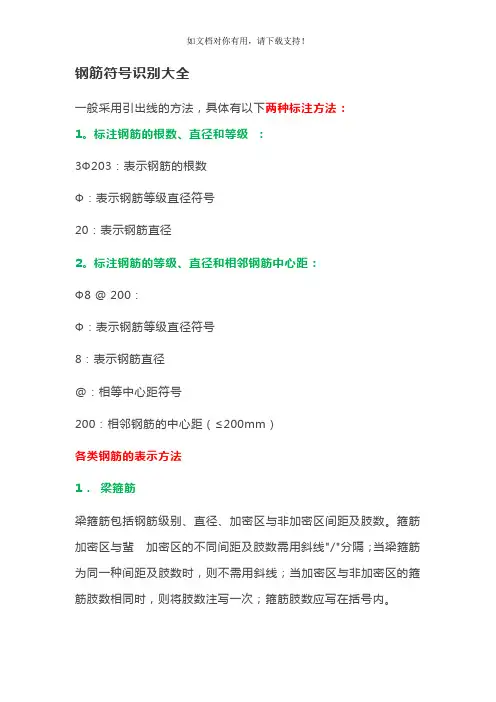

二、钢筋混凝土构件图示方法中钢筋的标注 一般采用引出线的方法，具体有以下两种标注方法： 1、标注钢筋的根数、直径和等级： 例如：3Ф20 3：表示钢筋的根数 Ф：表示钢筋等级直径符号 20：表示钢筋直径 2、标注钢筋的等级、直径和相邻钢筋中心距 例如：Ф8 @ 200： Ф：表示钢筋等级直径符号 8：表示钢筋直径 @：相等中心距符号 200：相邻钢筋的中心距（≤200mm） 3、梁箍筋 梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。 例如：1、Ф10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。 2、Ф8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。 二、砼强度等级 砼强度等级共12个：低强度——C7.5、C10、C15；结构砼——C15、 C20、C25、C30；高强度——C30、C35、C40、C45；超强度——C45、C50、 C55、C60。
钢筋代号及型号标准化工作室编码[XX968T-XX89628-XJ668-XT689N]

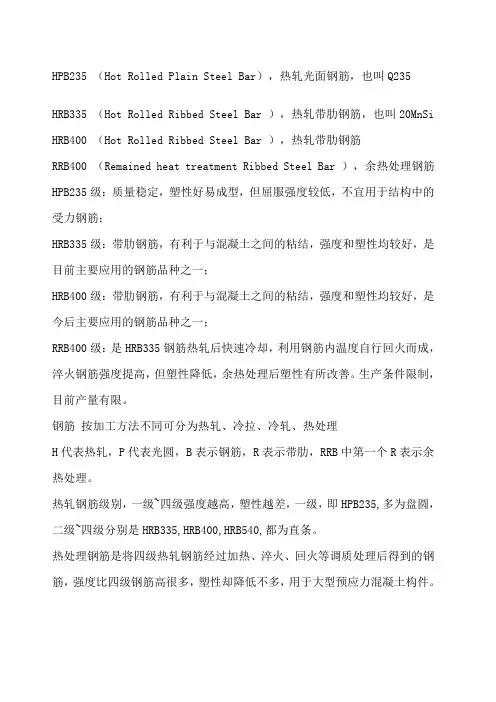

HPB235 （Hot Rolled Plain Steel Bar），热轧光面钢筋，也叫Q235 HRB335 （Hot Rolled Ribbed Steel Bar ），热轧带肋钢筋，也叫20MnSi HRB400 （Hot Rolled Ribbed Steel Bar ），热轧带肋钢筋 RRB400 （Remained heat treatment Ribbed Steel Bar ），余热处理钢筋 HPB235级：质量稳定，塑性好易成型，但屈服强度较低，不宜用于结构中的受力钢筋； HRB335级：带肋钢筋，有利于与混凝土之间的粘结，强度和塑性均较好，是目前主要应用的钢筋品种之一； HRB400级：带肋钢筋，有利于与混凝土之间的粘结，强度和塑性均较好，是今后主要应用的钢筋品种之一； RRB400级：是HRB335钢筋热轧后快速冷却，利用钢筋内温度自行回火而成，淬火钢筋强度提高，但塑性降低，余热处理后塑性有所改善。生产条件限制，目前产量有限。 钢筋按加工方法不同可分为热轧、冷拉、冷轧、热处理 H代表热轧，P代表光圆，B表示钢筋，R表示带肋，RRB中第一个R表示余热处理。 热轧钢筋级别，一级~四级强度越高，塑性越差，一级，即HPB235,多为盘圆，二级~四级分别是HRB335,HRB400,HRB540,都为直条。
热处理钢筋是将四级热轧钢筋经过加热、淬火、回火等调质处理后得到的钢筋，强度比四级钢筋高很多，塑性却降低不多，用于大型预应力混凝土构件。 至于钢筋价格一直随市场波动，而且现在钢筋也作为期货挂牌交易了。现在的二级钢筋3900元每吨，一级比他贵100元，余热处理钢筋比二级钢筋贵1000多元，现在建筑市场逐渐回暖，钢筋价格当上扬。非国家特殊工程都用一级二级和部分预应力冷拔丝钢筋，对于我们搞工程的大多数人来说，RRB基本存在于书本中。 现浇钢筋混凝土板设计为HPB235@150,现场采购钢筋为HRB335，请问按等强度代换，应如何计算？谢谢了！ 答：N*210=M*310 N为设计根数。M为代换根数 筏板基础底板现在一般用HRB400钢筋的多，以前多用HRB335，HPB235一般大多是用在条基，结构配筋的原则是经济、适用、合理。 钢框架结构和钢筋混凝土结构有什么区别，哪个比抗震能力强？ 1）钢框架结构是以钢材制作为主的结构，是主要的建筑结构类型之一。具有以下特点：自重较轻，工作的可靠性较高，抗振（震）性、抗冲击性好，工业化程度较高，容易做成密封结构，易腐蚀，耐火性差等特点。（2）钢筋混凝土结构是用钢筋和混凝土建造的一种结构，钢筋承受拉力，混凝土承受压力。具有坚固、耐久、防火性能好、比钢结构节省钢材和成本低等优点。
钢筋的分类 1级钢筋 HRB235（Q235） 2级钢筋 HRB335 3级钢筋 HRB400 代号： 、 、 钢筋的级别不同，是因为钢筋的化学成份不同，化学成份不同，也就造成的了它的力学指标不同。一、二、三级钢筋是国家根据社会生产需要而制订出的材料标准，它的屈服强度、极限强度、延伸率、冷弯、及可焊性均有很大的不同，不同级别的钢筋使用位置也有很大的一同。一级钢屈服强度235MPa ，极限强度310MPa，二级钢屈服强度335MPa ，极限强度510MPa，三级钢屈服强度400MPa，极限强度600MPa。 钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类： （1）按轧制外形分 ①光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10MM，长度为6M~12M。 ②带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。 ③钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。 ④冷轧扭钢筋：经冷轧并冷扭成型。 （2）按直径大小分 钢丝（直径3~5MM）、细钢筋（直径6~10MM）、粗钢筋（直径大于22MM）。 （3）按力学性能分 Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835）。 （4）按生产工艺分 热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。 （5）按在结构中的作用分 受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。 钢筋工程 5.1 材料要求 5.1.1钢筋应有出厂质量合格证明书、检验报告单，并按规定分批抽取试样作机械性能检验，合格后方可使用。 5.1.2钢筋表面或每捆（盘）钢筋均应有标识；钢筋表面不得有裂纹、结疤、折痕和锈蚀现象。 5.2钢筋加工 5.2.1钢筋加工制作在现场进行，配置钢筋弯曲机、钢筋切断机和卷扬机用于钢筋加工。5.2.2技术人员负责编制钢筋配料单，操作人员严格按钢筋配料单进行钢筋加工，确保尺寸正确。 5.2.3对特殊复杂部位钢筋，加工前应放大样，经复核无误后再进行加工制作，做到尺寸依图纸，操作按规范。

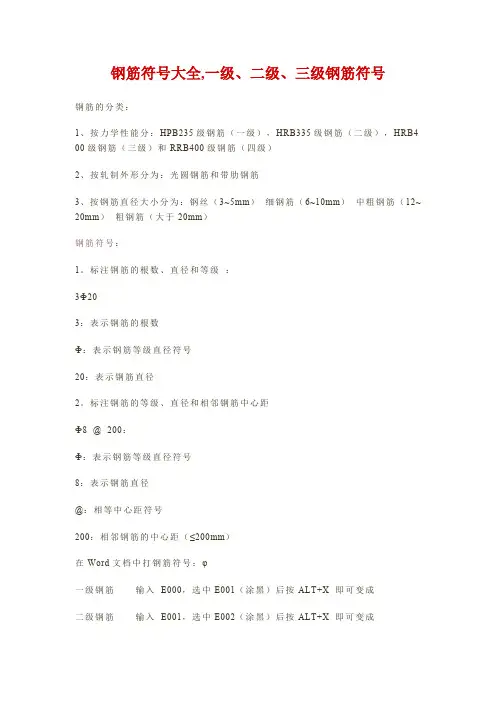

钢筋符号大全,一级、二级、三级钢筋符号 来源：https://www.doczj.com/doc/0e15496907.html,发布时间：2011-08-18 13:59 钢筋的分类： 1、按力学性能分：HPB235级钢筋（一级），HRB335级钢筋（二级），HRB4 00级钢筋（三级）和RRB400级钢筋（四级） 2、按轧制外形分为：光圆钢筋和带肋钢筋 3、按钢筋直径大小分为：钢丝（3~5mm）细钢筋（6~10mm）中粗钢筋（12~ 20mm）粗钢筋（大于20mm） 钢筋符号： 1。标注钢筋的根数、直径和等级： 3Ф20 3：表示钢筋的根数 Ф：表示钢筋等级直径符号 20：表示钢筋直径 2。标注钢筋的等级、直径和相邻钢筋中心距 Ф8 @ 200： Ф：表示钢筋等级直径符号 8：表示钢筋直径 @：相等中心距符号 200：相邻钢筋的中心距（≤200mm） 在Word文档中打钢筋符号：φ 一级钢筋 输入E000，选中E001（涂黑）后按ALT+X 即可变成 二级钢筋 输入E001，选中E002（涂黑）后按ALT+X 即可变成 三级钢筋 输入E002，选中E003（涂黑）后按ALT+X 即可变成 一级、二级、三级钢筋符号如下图：（A、B、C分别代表一级、二级、三级）
重量计算 钢材理论重量计算的计量单位为公斤（kg）。其基本公式为： W（重量，kg）=F（断面积m2）×L（长度，m）×ρ（密度，g/cm3）×1000 钢的密度为：7.85g/cm3，螺纹钢理论重量计算公式如下： W=0.00617×d2（kg/m） d=断面直径mm，如断面直径为12mm的螺纹钢，每米重量=0.00617×144=0.888kg 每米钢筋重量表 Φ6=0.222㎏Φ8=0.395㎏Φ10=0.617㎏Φ12= 0.888㎏Φ14= 1.21㎏ Φ16=1.58㎏Φ18=2㎏Φ20=2.47㎏Φ22= 3㎏Φ25=3.86㎏ （0.617为圆10钢筋每米重量，钢筋的重量与直径的平方成正比。） 钢筋的重量=钢筋的直径*钢筋的直径*0.00617 一般计算时Φ12以下和Φ28的钢筋取小数点后3位，Φ14到Φ25的钢筋取小数点后2位。
如何看钢筋图纸 热扎钢筋等级和直径符号
钢筋的标注 在图样中一般采用引出线的方法，具体有以下两种标注方法： 一般钢筋的表示方法 常用构件的代号
一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 一、箍筋表示方法： ⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴ 3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250
钢筋的种类和代号： 钢筋是指钢筋混凝土用和预应力钢筋混凝土用钢材，其横截面为圆形，有时为带有圆角的方形。包括光圆钢筋（俗称线材和圆钢）、带肋钢筋（俗称螺纹钢）。钢筋可以承受拉力，增加机械强度。 钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类： （一）按轧制外形分 （1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。 （2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。 （3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。 （4）冷轧扭钢筋：经冷轧并冷扭成型。 （二）按直径大小分 钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。 （三）按力学性能分 Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835） I级(即Q235光圆钢筋）、II级（335/510级为16锰人字纹钢筋）、III级（370/570级为25锰硅人字纹钢筋）、IV级（540/835 圆或螺纹钢筋）、V级（螺纹钢筋）。 （四）按生产工艺分 热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。 （五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种： 1、受力筋：主要承受拉应力（通常称为主筋）作用在受弯与偏心受压构件区域分直筋和弯筋。 2、箍筋：固定受力筋拉置，承受一部分斜拉应力，用于梁和柱内。 3、架力筋：固定梁内箍筋位置，构成梁内钢筋骨架，设上部、蜈蚣筋。 4、分布筋：用于板（屋面、楼板）与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，固定受力筋位置，并承担垂直于板跨方向的收缩及温度应力。 其他：构造筋、腰筋、预埋锚固筋、吊筋等，钢筋的弯钩、半园钩、直弯钩， 现在钢筋常用有热轧光圆钢筋（俗称圆钢）、热轧带肋钢筋（俗称螺纹钢）、冷轧扭钢筋、冷拔低碳钢丝。其中以前两者应用最广泛，后两者一般用在高强混凝土中。 圆钢标识为HPB235，一般采用的直径为6.5、8、10、12，再粗的就不常用了，而且以6.5和8最为常用，一般用做箍筋。 螺纹钢常见标识是HRB335，一般采用的直径为12到22的偶数、25、28、32、40、50，再粗的一般出现在大体积混凝土工程中，不常用，一般在25以下的最为常用，而且砖混结构中16以下的常见。至于HRB400、HRB500一般也不常见，至少一般工业、民用建筑中不常用。 钢筋承受拉力的计算方法：
钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类： （一）按轧制外形分 （1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。 （2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。 （3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。 （4）冷轧扭钢筋：经冷轧并冷扭成型。 （二）按直径大小分 钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。 （三）按力学性能分 Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835）（四）按生产工艺分 热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。（五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等 配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种: 1.受力筋——承受拉、压应力的钢筋。 2.箍筋——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。 3.架立筋——用以固定梁内钢箍的位置，构成梁内的钢筋骨架。 4.分布筋——用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。 5.其它——因构件构造要求或施工安装需要而配置的构造筋。如腰筋、预埋锚固筋、环等。 现在钢筋常用有热轧光圆钢筋（俗称圆钢）、热轧带肋钢筋（俗称螺纹钢）、冷轧扭钢筋、冷拔低碳钢丝。其中以前两者应用最广泛，后两者一般用在高强混凝土中。 圆钢标识为HPB235，一般采用的直径为6.5、8、10、12，再粗的就不常用了，而且以6.5和8最为常用，一般用做箍筋。 螺纹钢常见标识是HRB335，一般采用的直径为12到22的偶数、25、28、32、40、50，再粗的一般出现在大体积混凝土工程中，不常用，一般在25以下的最为常用，而且砖混结构中16以下的常见。至于HRB400、HRB500一般也不常见，至少一般工业、民用建筑中不常用。 注：Ⅰ级钢筋中(235/370级)是什么意思? 首先告诉你，Ⅰ级钢筋就是热轧光园钢筋,建筑工程最常用,(235/370)这是表示Ⅰ级钢筋的屈服强度,235MPa,和抗拉强度370MPa。对于另个问题，它不是什么牛的拉力！！而是国际对重力的法定计量单位。（1公斤等于9.8牛(顿)，牛与公斤是两个不同的概念. 牛是力的单位,公斤是质量或者重量的单位.）
钢筋分类：1级2级3级4级钢如何分类？ 钢筋常用的分类 钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类： （一）按轧制外形分 （1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为 6m~12m。 （2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。 （4）冷轧扭钢筋：经冷轧并冷扭成型。 （二）按直径大小分 钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。 （三）按力学性能分 Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（370/570）和Ⅳ级钢筋（540/835） （四）按生产工艺分 热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。
（五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等 配置在钢筋混凝土结构中的钢筋，按其作用可分为下列几种: 1.受力筋——承受拉、压应力的钢筋。 2.箍筋——承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。 3.架立筋——用以固定梁内钢箍的位置，构成梁内的钢筋骨架。 4.分布筋——用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。 5.其它——因构件构造要求或施工安装需要而配置的构造筋。如腰筋、预埋锚固筋、环等。 二级钢筋符号是什么 浏览次数：534次悬赏分：0 |解决时间：2010-8-18 19:24 |提问者：匿名 二级钢筋符号是什么 最佳答案
钢筋代号及型号
HPB235 （Hot Rolled Plain Steel Bar），热轧光面钢筋，也叫Q235 HRB335 （Hot Rolled Ribbed Steel Bar ），热轧带肋钢筋，也叫20MnSi HRB400 （Hot Rolled Ribbed Steel Bar ），热轧带肋钢筋 RRB400 （Remained heat treatment Ribbed Steel Bar ），余热处理钢筋 HPB235级：质量稳定，塑性好易成型，但屈服强度较低，不宜用于结构中的受力钢筋； HRB335级：带肋钢筋，有利于与混凝土之间的粘结，强度和塑性均较好，是目前主要应用的钢筋品种之一； HRB400级：带肋钢筋，有利于与混凝土之间的粘结，强度和塑性均较好，是今后主要应用的钢筋品种之一； RRB400级：是HRB335钢筋热轧后快速冷却，利用钢筋内温度自行回火而成，淬火钢筋强度提高，但塑性降低，余热处理后塑性有所改善。生产条件限制，目前产量有限。 钢筋按加工方法不同可分为热轧、冷拉、冷轧、热处理 H代表热轧，P代表光圆，B表示钢筋，R表示带肋，RRB中第一个R表示余热处理。 热轧钢筋级别，一级~四级强度越高，塑性越差，一级，即HPB235,多为盘圆，二级~四级分别是HRB335,HRB400,HRB540,都为直条。
（2）钢筋混凝土结构是用钢筋和混凝土建造的一种结构，钢筋承受拉力，混凝土承受压力。具有坚固、耐久、防火性能好、比钢结构节省钢材和成本低等优点。 由于钢材塑性、韧性好，可有较大变形，能很好地承受动力荷载，其次钢材匀质性和各向同性好，属理想弹性体，最符合一般工程力学的基本假定，因此，钢结构的抗震性能比钢筋混凝土结构的抗震性能好。钢框架结构主要材料是钢，各方面性能都比钢筋混凝土结构强（钢筋混凝土抗拉能力很差，），当然是前者抗震能力强。 除了以上说的，补充，钢结构自重小，刚度小，这样在计算水平地震作用的时候，往往地震力就会比混凝土结构小，而且其塑性能力强，在地震时可以吸收大量能量，所以钢结构要好，但是钢结构太柔，容易产生较大的水平位移，而且防火性能差，这些都是比混凝土结构差的方面。 一级钢筋 一级钢筋：旧钢筋规范里的称谓，通常称HPB300为一级钢筋，H(Hot-rolled )意思为热轧，P（Plain)为光面,B( Bar)为条状物，这里指钢筋，300表示屈服强度为300兆帕。
钢筋分类： 纵筋：纵筋，又叫纵向钢筋。纵筋一般指长度方向的主要受力钢筋，在混凝土构件内 沿长方向布置的钢筋，多为受力钢筋，主要在构件中承受拉力。如柱子的竖向钢筋。梁的沿梁长度方向的钢筋、板的长方向钢筋、桩的竖向钢筋。墙一般用竖向钢筋和水平钢筋来表示箍筋：用来满足斜截面抗剪强度，并联结受力主筋和受压区混筋骨架的钢筋。分单肢箍筋、开口矩形箍筋、封闭矩形箍筋、菱形箍筋、多边形箍筋、井字形箍筋和圆形箍筋等。箍筋应根据计算确定，箍筋的最小直径与梁高h有关，当h≦800mm时，不宜小于6mm；当h>800mm时，不宜小于8mm。梁支座处的箍筋一般从梁边（或墙边）50mm处开始设置。支承在砌体结构上的钢筋混凝土独立梁，在纵向受力钢筋的锚固长度Las范围内应设置不少于两道的箍筋，当梁与混凝土梁或柱整体连接时，支座内可不设置箍筋。 箍筋肢数：箍筋的肢数是看梁同一截面内在高度方向箍筋的根数箍。 柱子箍筋与梁箍筋不同，梁箍筋是按箍筋肢数分，柱子箍按类型分吊筋：吊筋的作用是由于梁的某部受到大的集中荷载作用，为了使梁体不产生局部严 重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，总而言之，吊筋作用对抗剪有利负筋一般应
该是指梁的支座部位用以抵消负弯矩的钢筋，俗称担担筋 挑筋：一般结构构件受力弯矩分正弯矩和负弯矩,抵抗负弯矩所配备的钢筋称为负筋,一般指板、梁的上部钢筋，有些上部配置的构造钢筋习惯上也称为负筋 负筋：负筋系指承受负弯矩的钢筋，一般布置在支座部位的上边。俗称盖铁或扣铁 拉筋 底筋：底筋是是板的主筋，承受正弯矩，布置在板的底部。 附加筋:附加钢筋其实就是设计受力钢筋承载力不足另外添加的钢筋，分为附加纵向和附加横向钢筋（吊筋和箍筋），加密区箍筋和现浇板（双筋板）上另外添加的板筋就是附加钢筋 分布钢筋：分布钢筋是与受力筋垂直方向布置的非受力钢筋。主要作用是固定受力筋的位置；分布荷载；防止板面出现收缩裂缝或温度裂缝 构造筋：钢筋混凝土结构中，按照构造需要设置的钢筋，相对于受力钢筋而言。 构造钢筋不承受主要的作用力，只起维护、拉结，分布作用。 构造钢筋的类型有：分布筋，构造腰筋，架立钢筋，与主梁垂直的钢筋，与承重墙垂直的钢筋，板角的附加钢筋。 抗扭筋:抗扭筋是一种构造钢筋，用于建筑工程。 1.腰筋是构造钢筋，不计算，在梁有一定高度时候配置，抗扭筋是要计算的，要满足配筋率，要满足构件的受扭承载力。 2.腰筋的布置一般在梁的两侧，沿梁高布置，而抗扭筋还用在螺旋楼梯，用在截面的四角，侧面，顶面等位置。 3.腰筋是纵向构造钢筋，抗扭筋一般都是由纵向受力钢筋和箍筋两部分组成 放射筋 通长筋与架立筋:一般的说，架立筋是梁中用来架立箍筋的，差不多出现在三肢箍以上的梁，就是两边的筋是通过了，中部筋只有附加筋（也就是我们说的挑筋），如果没有架立筋的话，中部的那肢箍筋没法绑了，所以出现了架立筋呀. 1、梁往往并非一跨,而是多跨.贯通筋就是通长筋,一直穿过多跨.中间接头需要绑扎或机械连接,质量确有保证时也可用焊接. 2、梁的集中标注中必注贯通筋.贯通筋是纵筋,是梁最重要的受力筋. 3、梁的的支座需要附加筋和负筋,此类钢筋往往伸入相邻跨三分之一处截断,不是贯通筋.

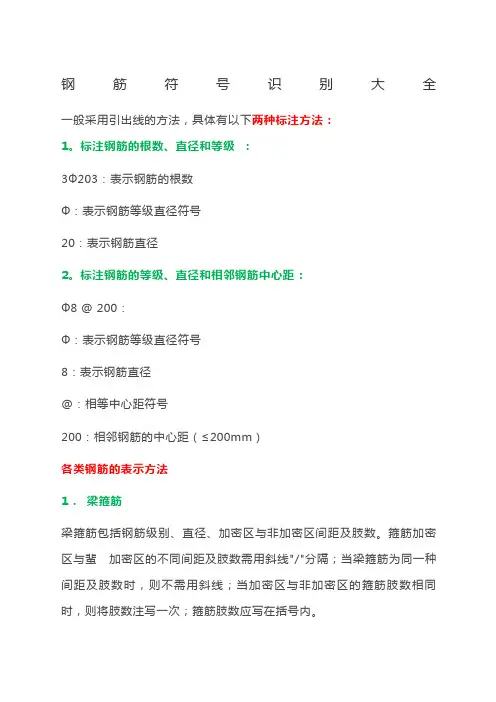

?????????????????????????? ①②③④⑤⑥⑦⑧⑨⑩?????????? 钢筋混凝土构件图示方法中钢筋的标注： 一般采用引出线的方法，具体有以下两种标注方法：1。标注钢筋的根数、直径和等级： 3Ф20 3：表示钢筋的根数 Ф：表示钢筋等级直径符号 20：表示钢筋直径 2。标注钢筋的等级、直径和相邻钢筋中心距 Ф8 @ 200： Ф：表示钢筋等级直径符号 8：表示钢筋直径 @：相等中心距符号 200：相邻钢筋的中心距（≤200mm） 各类钢筋的表示方法 １．梁箍筋 梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与蜚加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，
则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。例：A10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。 A8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。 需要注意的是此处表示间距不是用"＠"，而是用"－"。当抗震结构中的非框架梁及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用斜线"/"将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距及肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。 例：13A10-150/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10；梁的两端各有13个四肢箍，间距为150；梁跨中部分，间距为200，四肢箍。 18A12-120(4)/200(2)，表示箍筋为Ⅰ级钢筋，直径 φ12；梁的两端各有18个四肢箍，间距为120；梁跨中部分，间距为200，两肢箍。 ２．梁上部贯通筋或架立筋 梁上部贯通筋或架立筋根数，应根据结构受力要求及
钢筋图纸上表示方法及种类 1.梁（主梁、次梁、地梁、圈梁） 2.柱（受力柱、构造柱） 3.板（单向板、双向板）一般情况下单向板我们很少接触。 梁的表示方法 梁上主筋和梁下部筋的表示方法； (1).3Ф22;3Ф20 表示上部钢筋为3Ф22,下部钢筋为3Ф20. (2).2Ф12;3Ф18 表示上部钢筋为2Ф12,下部钢筋为3Ф18. (3).4Ф25;4Ф25 表示上部钢筋为4Ф25,下部钢筋为4Ф25. (4).3Ф25;5Ф25 表示上部钢筋为3Ф25,下部钢筋为5Ф25. .梁上部钢筋表示方法 标在梁上支座处 (1).2Ф20 表示两根Ф20的钢筋,通长布置,用于双支箍。 (2).2Ф22+(4Ф12)表示2Ф22为通长,4Ф12架立筋,用于四肢箍。 (3).6Ф25 4/2 表示上部钢筋上排为4Ф25,下排为2Ф25。 (4).2Ф22+2Ф22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。 3.梁腰中钢筋表示方法: (1).G2Ф12 表示梁两侧的构造钢筋,每侧一根Ф12。 (2).G4Ф14 表示梁两侧的构造钢筋,每侧两根Ф14。 (3).N2Ф22 表示梁两侧的抗扭钢筋,每侧一根Ф22。 (4).N4Ф18 表示梁两侧的抗扭钢筋,每侧两根Ф18。 4.梁下部钢筋表示方法
标在梁的下部 (1).4Ф25 表示只有一排主筋(即受力筋),4Ф25全部伸入支座内。 (2).6Ф25 2/4 表示有两排钢筋,上排为2Ф25,下排为4Ф25,全部伸入支座。 (3).6Ф25(-2)/4 表示有两排钢筋,上排为2Ф25,不伸入支座,下排为4Ф25,全部伸入支座。 (4).2Ф25+3Ф22(-3)/5Ф25 表示有两排钢筋,上排为5根, 2Ф25,伸入支座,3Ф22,不伸入支座,下排为5Ф25,通长布置,全部伸入支座。 箍筋的表示方法 1.Ф10@100/200(2)表示箍筋为Ф10,加密区间为100,非加密区间为200,全为双支箍。 2.Ф10@100/200(4)表示箍筋为Ф10,加密区间为100,非加密区间为200,全为四支箍。 3.Ф8@100(2)表示箍筋为Ф8,全为双支箍。 4.Ф8@100(4)/150(2)表示箍筋为Ф8,加密区间为100,且全部用于四肢箍,非加密区间为200,且全部用于双支箍。 常用构件代号(部分) 名称代号名称代号 板B 屋架WJ 屋面板WB 框架KJ 楼梯板TB 钢架GJ 盖板或沟盖板GB 支架ZJ
钢筋的区分（受力筋、分布筋、造构筋、箍筋、架立筋、贯通筋、负筋、拉结筋、腰筋） 受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。 怎么样区分板的受力筋跟分布筋？ （1）以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。 （2）以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋； （3）以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋， 负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。 分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。）
图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋 箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。架立钢筋的直径与梁的跨度有关。）
钢筋级别输入代号 1 2 3 4 5 6 1号钢筋、2号钢筋、3号钢筋、4号钢筋、5号钢筋、6号钢筋 是什么意思啊。？有这样表示的吗？ 提问者：hao123177 - 助理三级最佳答案 钢筋的种类和代号：Ⅰ级（即Q235光园钢筋）、Ⅱ级（为16锰人字纹钢筋）、Ⅲ级（为25锰硅人字纹钢筋）、Ⅳ级（园或螺纹钢筋）、Ⅴ级（螺纹钢筋）。冷拉Ⅰ级钢筋、冷拉Ⅱ级钢筋、冷拉Ⅲ级钢筋、冷拉Ⅳ级钢筋、冷拔低碳钢丝。 钢筋按作用分： 1、受力筋：主要承受拉应力（通常称为主筋）作用在受弯与偏心受压构件区域分直筋和弯筋。 2、箍筋：固定受力筋位置，承受一部分斜拉应力，用于梁和柱内 3、架立筋：固定梁内箍筋位置，构成梁内钢筋骨架，设上部、蜈蚣筋。 4、分布筋：用于板（屋面、楼板）与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，固定受力筋位置，并承担垂直于板跨方向的收缩及温度应力。 5、其他：构造筋、腰筋、预埋锚固筋、吊筋等。钢筋的弯钩、半园钩、直弯钩。 钢筋的断面直径确定几倍于它的弯钩区长度 如：设φ12的弯钩（6.25＋3＋2.5d）×1.2=141mm(14.1cm)。 φ10的弯钩(6.25＋3＋2.5d)×1.0=117.5mm(11.75cm)。 直弯钩通常直弯长度不超过板厚的1/3。 钢筋的搭接长度：由受力筋的接头位应相互错开搭接，绑扎方法，其长度不得小于300mm或30d；焊接方法，长度不得小于500mm或30d，应双面焊接 保护层：梁、柱最小厚度为25mm；板、墙最小厚度为10～15mm；梁由受力筋净距不应小于一个D或25mm。 钢筋的搭接方法： 1、绑扎法； 2、焊接法； 3、闪光焊（接触对焊）无套头； 4、电渣压力焊（电弧压力焊）有套头； 5、锥螺纹机械连接。能连接φ16～φ40同径和异径钢筋，比绑扎（50d）节约5～8倍筋，比单面搭接电弧焊（10d）节电58倍，提高工效9倍； 6、滚压直螺纹钢筋机械连接； 7、套筒式挤压机械连接。 钢筋搭接和质量、造价都有直接关系，采用什么方法很有讲究，一幢20层的大楼耗用各种型号的钢筋几千吨，每吨钢筋有成百上千的接头，每个接头的工料费从靠十元到几十元，可以想像需要多少加工成型、搭接费用？采用什么技术、工艺、施工方法就可以节约多少钢材、辅助费（电力）人工费？ 什么是纵向受力钢筋 悬赏分：0 - 解决时间：2007-8-14 08:58 梁上的钢筋是否属于受力钢筋？板上的钢筋网是否属于受力钢筋 提问者：liuzengxia - 试用期一级最佳答案 我来告诉你吧，梁上有四种钢筋，一种是最底层的很粗的，叫做受力筋，大部分梁都是底部的钢筋最重要，（而挑梁则是上部的钢筋最重要，是受力筋。）另外一种是上部的钢筋，叫做架立筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。还有一种是箍筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。还有一种是45度斜角的抗剪钢筋，用于梁的两端或与别的梁交接之处。 板上的钢筋网肯定也一样呵，都有受力筋和分布筋，当然有些板属于双向板，都是受力筋。 （架立筋和分布筋都是因结构需要而必须配置的钢筋，国家规范有明文规定呵） 钢筋直径 悬赏分：0 - 解决时间：2008-4-14 13:26 图纸上是二级钢筋6mm的，是不是图纸标错了啊？二级钢筋有6mm,8mm的吗？二级钢筋从哪个直径开始 提问者：今晨0起点- 试用期一级最佳答案 用于钢筋混凝土结构的热轧钢筋，分为HPB235级、HRB335级、HRB400级和RRB400级，其中HPB235级钢筋（热轧光圆钢筋）的公称直径范围为8--20MM，HRB335级、HRB400级钢筋（热轧带肋钢筋）的公称直径范围均为6--50MM，RRB400级钢筋（余热处理钢筋）的公称直径为8--40MM。 所以二级钢筋有6mm,8mm的 钢筋符号
钢筋种类及相关符号 一、钢筋种类及相关符号 HPB300—Ф（一级钢）热轧光圆钢筋强度级别300MPa HPB是热扎光圆钢筋的英文（Hot rolled Plain Bars)缩写。300表示屈服强度为300MPa。 HRB335—（二级钢）热轧带肋钢筋强度级别335MPa HRB是热扎带肋钢筋的英文（Hot rolled Ribbed Bars)缩写。335表示屈服强度为335MPa。 HRBF335—（二级钢）细晶粒热轧带肋钢筋强度级别335MPa HRBF是热扎带肋钢筋的英文缩写后面加“细”的英文（Fine）首位字母。335表示屈服强度为335MPa。 HRB400—（三级钢）热轧带肋钢筋强度级别400MPa HRBF400—（三级钢）细晶粒热轧带肋钢筋强度级别400MPa RRB400—（三级钢）余热处理带肋钢筋强度级别400MPa RRB是余热处理带肋钢筋（Remained heat treatment Ribbed Steel Bars）缩写。钢筋（Bars） HRB400E—（三级钢）有较高抗震性能的普通热轧带肋钢筋强度级别400MPa HRB500-- （四级钢）普通热轧带肋钢筋强度级别500MPa HRBF 500—（四级钢）细粒热轧带肋钢筋强度级别500MPa
H、P、R、B、F、E分别为热轧（Hotrolled）、光圆（Plain）、带肋（Ribbed）、钢筋（Bars）、细粒（Fine）、地震（Earthquake）5个词的英文首位字母。后面的数代表屈服强度为*** Mpa 二、钢筋混凝土构件图示方法中钢筋的标注 一般采用引出线的方法，具体有以下两种标注方法： 1、标注钢筋的根数、直径和等级： 例如：3Ф20 3：表示钢筋的根数Ф：表示钢筋等级直 径符号 20：表示钢筋直径 2、标注钢筋的等级、直径和相邻钢筋中心距 例如：Ф8 @ 200：Ф：表示钢筋等级直径符号 8：表 示钢筋直径 @：相等中心距符号 200：相邻钢筋的中心 距（≤200mm） 3、梁箍筋 梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加密区的不同间距及肢数需用斜线"/"分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。 例如：1、Ф10-100/200(4)，表示箍筋为Ⅰ级钢筋，直径φ10，加密区间距为100，非加密区间距为200，均为四肢箍。2、Ф8-100(4)/150(2)，表示箍筋为Ⅰ级钢筋，直径φ8，加密区间距为100，四肢箍，非加密区间距为150，两肢箍。
热扎钢筋等级和直径符号强度等 级代号外形钢种 公称直径 mm 符号主要用途常用材料 HPB235 光圆低碳钢8--20 非预应力Q235 HRB335 月牙肋 合金钢6--50 非预应力、预应力 20MnSi HRB400 6--50 25MnSi RRB400 6--50 预应力40Si2MnV 钢筋的标注 在图样中一般采用引出线的方法，具体有以下两种标注方法： ①标注钢筋的根数、直径和等级②标注钢筋的等级、直径和相邻钢筋中心距 3Ф20：Ф8 @ 200： 3：表示钢筋的根数 Ф：表示钢筋等级直径符号20：表示钢筋直径Ф：表示钢筋等级直径符号8：表示钢筋直径 @：相等中心距符号 200：相邻钢筋的中心距（≤200mm）
一般钢筋的表示方法 名称图例名称图例名称图例 钢筋 断面 带直钩 的 钢筋端 部 半圆形弯 钩 的钢筋塔 接 无弯钩的 钢筋端部 带丝扣 钢筋端 部 半直钩的 钢筋端部 半圆形弯 钩 的钢筋端 部 无弯钩 的 钢筋塔 接 套管接头 常用构件的代号 序 号 名称代号 序 号 名称代号序号名称代号 1 板 B 15 吊车梁DL 29 基础J 2 屋面板WB 16 圈梁QL 30 设备基础SJ 3 空心板KB 17 过梁GL 31 桩ZH
4 槽形板CB 18 连系梁LL 32 柱间支撑ZC 5 折板ZB 19 基础梁JL 33 垂直支撑CC 6 密筋板MB 20 楼梯梁TL 34 水平支撑SC 7 楼梯板TB 21 懔条LT 35 梯T 8 盖板或沟盖板GB 22 屋架WJ 36 雨蓬YP 挡雨板或口板 YB 23 托架TJ 37 阳台YT 9 檐板 吊车安全走道 10 DB 24 天窗架CJ 38 梁垫LD 板 11 墙板QB 25 框架KJ 39 预埋件M 12 天沟板TGB 26 钢架GJ 40 天窗端壁TD 13 梁L 27 支架ZJ 41 钢筋网W 14 屋面梁WL 28 柱Z 42 钢筋骨架G
一、箍筋表示方法： ⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。 ⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、梁上主筋和梁下主筋同时表示方法： ⑴3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。 ⑵2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。 ⑶4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。 ⑷3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。 二、梁上部钢筋表示方法：（标在梁上支座处） ⑴2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。 ⑶6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、梁腰中钢筋表示方法： ⑴G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、梁下部钢筋表示方法：（标在梁的下部） ⑴4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋5Φ25，通长布置。 五、标注示例： KL7（3）300×700 Y500×250 φ10@100/200(2) 2Φ25 N4Φ18 （-0.100） 4Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □———————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10 KL7(3) 300×700 表示框架梁7，有三跨，断面宽300，高700。
