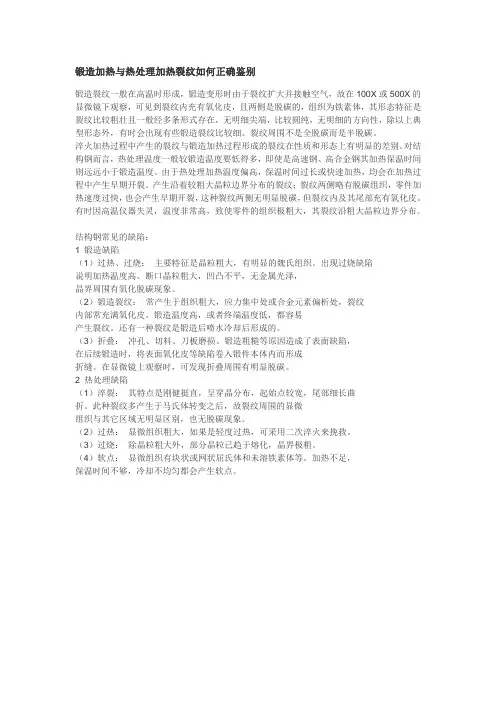

一：锻造裂纹与热处理裂纹形态
一：锻造裂纹一般在高温时形成，锻造变形时由于裂纹扩大并接触空气，故在100X或500X 的显微镜下观察，可见到裂纹内充有氧化皮，且两侧是脱碳的，组织为铁素体，其形态特征是裂纹比较粗壮且一般经多条形式存在，无明细尖端，比较圆纯，无明细的方向性，除以上典型形态外，有时会出现有些锻造裂纹比较细。裂纹周围不是全脱碳而是半脱碳。
淬火加热过程中产生的裂纹与锻造加热过程形成的裂纹在性质和形态上有明显的差别。对结构钢而言，热处理温度一般较锻造温度要低得多，即使是高速钢、高合金钢其加热保温时间则远远小于锻造温度。由于热处理加热温度偏高，保温时间过长或快速加热，均会在加热过程中产生早期开裂。产生沿着较粗大晶粒边界分布的裂纹；裂纹两侧略有脱碳组织，零件加热速度过快，也会产生早期开裂，这种裂纹两侧无明显脱碳，但裂纹内及其尾部充有氧化皮。有时因高温仪器失灵，温度非常高，致使零件的组织极粗大，其裂纹沿粗大晶粒边界分布。
结构钢常见的缺陷：
1 锻造缺陷
（1）过热、过烧：主要特征是晶粒粗大，有明显的魏氏组织。出现过烧说明加热温度高、断口晶粒粗大，凹凸不平，无金属光泽，晶界周围有氧化脱碳现象。
（2）锻造裂纹：常产生于组织粗大，应力集中处或合金元素偏析处，裂纹内部常充满氧化皮。锻造温度高，或者终端温度低，都容易产生裂纹。还有一种裂纹是锻造后喷水冷却后形成的。
（3）折叠：冲孔、切料、刀板磨损、锻造粗糙等原因造成了表面缺陷，在后续锻造时，将表面氧化皮等缺陷卷入锻件本体内而形成折缝。在显微镜上观察时，可发现折叠周围有明显脱碳。
2 热处理缺陷
（1）淬裂：其特点是刚健挺直，呈穿晶分布，起始点较宽，尾部细长曲折。此种裂纹多产生于马氏体转变之后，故裂纹周围的显微组织与其它区域无明显区别，也无脱碳现象。（2）过热：显微组织粗大，如果是轻度过热，可采用二次淬火来挽救。
（3）过烧：除晶粒粗大外，部分晶粒已趋于熔化，晶界极粗。
（4）软点：显微组织有块状或网状屈氏体和未溶铁素体等。加热不足，保温时间不够，冷却不均匀都会产生软点。
二：锻造裂纹与热处理裂纹产生原因

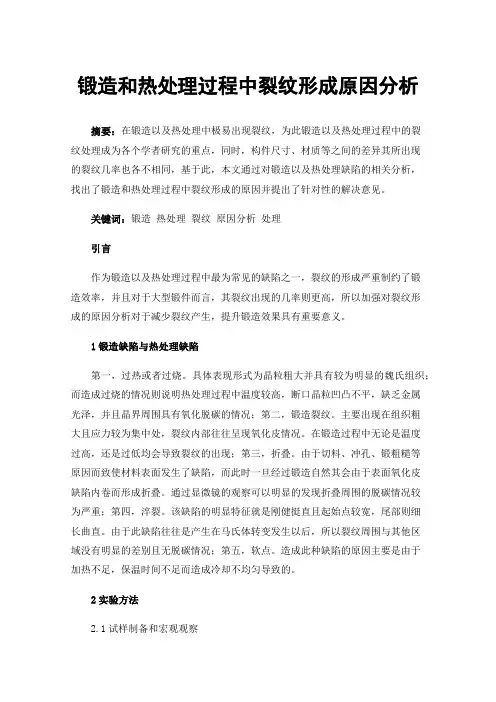

锻造裂纹：钢在锻造过程中，由于钢材存在表面及内部缺陷，如发纹、砂眼、裂纹、夹杂物、皮下气泡、缩孔、白点和夹层等，都可能成为锻打开裂的原因。另外，由于锻打工艺不良或操作不当，如过热、过烧或终锻温度太低，锻后冷却速度过快等，也会造成锻件开裂。

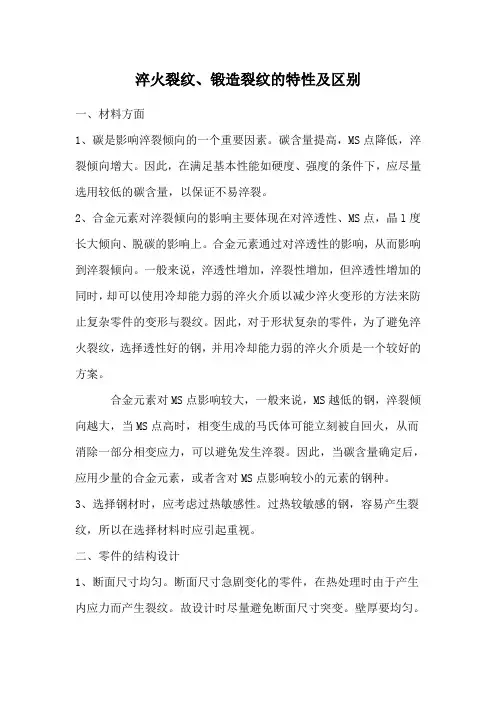

热处理裂纹：淬火裂纹是宏观裂纹，主要由宏观应力引起。在实际生产过程中，钢制工件常由于结构设计不合理，钢材选择不当、淬火温度控制不正确、淬火冷速不合适等因素，一方面增大淬火内应力，会使已形成的淬火显微裂纹扩展，形成宏观的淬火裂纹，另一方面，由于增大了显微裂纹的敏感度，增加了显微裂纹的数量，降低了钢材的脆断抗力Sk,从而增大淬火裂纹的形成可能性。
影响淬裂的因素很多，这里仅将生产中常碰到的几种情况作一介绍：
1.原材料已有缺陷而导致的淬裂：
如果原材料表面和内部有裂纹或夹杂物等缺陷，在淬火之前未发现，有可能形成淬火裂纹。
2、夹杂物导致的开裂：
如果零件内部夹杂物严重，或本身因夹杂物严重已经隐藏有裂纹，淬火时将有可能产生裂纹
3、因原始组织不良而导致的淬裂
4、淬火温度不当造成的淬裂
淬火温度不当引起零件淬裂，一般有两种情况：
（1）仪表指示温度低于炉子的实际温度，使淬火温度偏高，造成淬火过热，导致工件发生开裂。凡是过热淬火开裂的金相组织均存在晶粒粗大和粗大的马氏体。
（2）钢件实际含碳量高于钢材牌号所规定的含量，若按原牌号的正常淬火工艺淬火时，等于提高了钢的淬火温度，容易造成零件过热和晶粒长大，使淬火时应力增大而引起淬裂。
5、淬火冷却不当造成的淬裂
淬火时由于冷却不当，也会使零件产生淬裂事故。
6、机加工缺陷导致的淬裂
由于机加工不良，在零件表面留下了粗而深的刀痕，尽管是很简单的零件或不是应力集中的地方，也会在淬火时造成开裂，或在服役过程中发生早期损坏。
7、零件外形对淬火裂纹的影响
零件几何形状不合理，或截面过度区厚薄相差较大，在淬火时均易因应力集中产生裂纹8、不及时回火导致的开裂
淬火后不及时回火，将可能因淬火残余应力过大而导致裂纹产生。
总之，应用金相方法进行缺陷分析是一项较为复杂的工作，由于零件失效有时是由多种因素所造成的，所以在实际工作中，应做多方面调查，掌握实情，并从多方面进行分析，以确保缺陷分析的准确性。
三：热处理裂纹产生机理与磨削裂纹产生机理
热处理裂纹：
产生机理：工件淬火后出现开裂是由内应力引起的。
内应力分为热应力与相变应力。
1）工件在加热或冷却时，由于不同部位存在着温度差而导致热胀或冷缩不一致所引起的应力称为热应力。
2）淬火工件在加热时，铁素体和渗碳体转变为奥氏体，冷却时又由奥氏体转变为马氏体。由于不同组织的比容不同，故加热冷却过程中必然要发生体积变化。热处理过程中由于工件表面与心部的温差使各部位组织转变不同时进行而产生的应力称为相变应力。
淬火冷却时，工件中的内应力超过材料的屈服点，就可能产生塑性变形，如内应力大于材料的抗拉强度，则工件将发生开裂。
磨削裂纹：
产生机理：
高的磨削温度容易烧伤工件表面，使淬火钢件表面退火，硬度降低。即使由于切削液
的浇注，可能发生二次淬火，也会在工件表层产生张应力及微裂纹，降低零件的表面质量和使用寿命。
1．零件热处理裂纹产生的原因
零件在热处理过程中会产生很大的内应力(组织应力和热应力)，当这些应力超过钢的屈服强度时，会引起零件的变形；当应力更大，超过钢的抗拉强度时，则会造成零件的开裂。
作用在零件上的应力有两种：压应力和拉应力。淬火时形成的拉应力是引起淬火裂纹的主要原因。但是当钢的塑性较高时，即使有较大的拉应力也不会引起零件的开裂，比如没有发生组织转变的去应力退火，获得较多残留奥氏体的等温淬火等。只有在应力较大，又具备了高硬度、脆性大的组织时，才容易造成零件的开裂。故淬火裂纹的形成必须同时存在两个条件：一是具有脆性组织；二是拉应力超过了此时钢的抗拉强度(当然其他情况也能促使零件裂纹发生，比如原材料缺陷、设计及机械加工不当造成的缺陷等)。
2．关于裂纹的类型
裂纹的分类方法各种各样。按裂纹的方向分，有纵向裂纹、横向裂纹、弧形裂纹和网状裂纹(又称龟裂)等；按裂纹发生的位置分，有表层裂纹(或称表面裂纹)和内部裂纹；按裂纹发生在不同的工序分，有锻造裂纹、焊接裂纹、淬火裂纹、回火裂纹、冷处理裂纹、酸洗裂纹及磨削裂纹等。零件在热处理过程中以淬火裂纹为最多。
3．裂纹的分辨方法
如何区分究竟是淬火裂纹、回火裂纹、锻造裂纹还是磨削裂纹等是很重要的，这样便于准确查找裂纹发生在哪一工序，有利于分析裂纹产生的原因。
第一，注意淬火裂纹和磨削裂纹形态的不同。对于淬火时未发现而在磨削后才发现的裂纹，要区别是淬火裂纹还是磨削裂纹。在裂纹未附着污染物时比较容易，此时注意裂纹的形态，特别是裂纹发展的方向，磨削裂纹是垂直于磨削方向的，呈平行线形态，或呈龟甲状裂纹。磨削裂纹的深度根浅，而淬火裂纹一般都比较深比较大，与磨削方同无关，多呈直线刀割状开裂。
第二，注意裂纹发生的部位。尖锐的凹凸转角处、孔的边缘处、刻印处、打钢印处及机械加工造成的表面缺陷等部位，在这些部位发生的裂纹多属淬火裂纹。
第三，通过观察零件的裂断面来区分是淬火裂纹还是淬火前的锻造裂纹或其他情况造成的裂纹。若裂纹断面呈白色或暗白色或浅红色(水淬时造成的水锈)，均可断定为淬火裂纹，若裂纹断面呈深褐色，甚至有氧皮出现，那就不是淬火裂纹，系淬火前就存在的裂纹，是零件经过锻造或压延时形成的裂纹，这些裂纹都会因淬火而被扩大。因淬火裂纹基本上是在MS点以下时形成的，其断面是不会被氧化的。
第四，在显微组织中，淬火裂纹是沿晶界断裂，若不是沿晶界断裂，而是沿晶内断裂，则属于疲劳裂纹。
第五，如果裂纹周围有脱碳层存在，那就不是淬火裂纹，而是淬火前就存在的裂纹，因为淬火裂纹是淬火冷却时产生的，绝不会发生脱碳现象。
热处理裂纹的修补方法 内容来源网络，由深圳机械展收集整理！ 一渗碳 （1）浓度过高：可将工件在中性介质中加热到正火温度，是碳在中性介质气氛中向内部扩散，减低表面浓度。 （2）浓度不够：可重新升温再渗。 （3）渗层脱碳：可重新进行一次短时渗碳 （4）淬火后硬度过低出现大量残余奥氏体：将工件进行高温回火，保温可延长，使残余奥氏体及马氏体转变为珠光体，随后在750——780低温淬火，此时合金元素和碳均不能完全溶解于奥氏体，淬火就可减少残余奥氏体含量。 二氮化 1.硬度不够的主要原因： （1）氮化温度过高或者一度过高 （2）第一阶段氮的分解率过高 （3）氮化时间过短，氮化层太薄 （4）炉罐新换，氮气没适度增加, 对于出现硬度低的不合格工件，可先给予退氮，然后重新氮化 2.深度浅，氮化层不足原因分析
（1）第二阶段氮化温度低，时间短 （2）工件氮化前未经调质处理 （3）氮分解率控制不当防止出现这一缺陷的主要措施是将工件的组织基体处理为索氏体，稳定分解率，足够保温时间。对于氮化出现以上问题的补救方法是在正常温度下重新氮化。 3.表面氧化 （1）出炉时温度过高 （2）冷却过程中有空气进入 4.氮化层脆性大甚至有裂纹 （1）氮分解率过低 （2）氮化温度低 （3）退氮气处理不当 （4）冷却速度过慢 （5）预先热处理造成脱碳或组织粗大 措施：适当提高氮的分解率和氮化温度，退氮要充分，降温过程中加大氮的流量，以加快冷却速度可避免以上缺陷。对于出现脆性的工件可将工件在500——520（保温3——5小时）进行退氮处理，或将在570——580（在氮的气氛中回火4——5小时），在630——650回火2小时左右均可。 5.工件变形大
【最新整理，下载后即可编辑】 5.实际晶体中的点缺陷，线缺陷和面缺陷对金属性能有何影响？ 答：如果金属中无晶体缺陷时，通过理论计算具有极高的强度，随着晶体中缺陷的增加，金属的强度迅速下降，当缺陷增加到一定值后，金属的强度又随晶体缺陷的增加而增加。因此，无论点缺陷，线缺陷和面缺陷都会造成晶格崎变，从而使晶体强度增加。同时晶体缺陷的存在还会增加金属的电阻，降低金属的抗腐蚀性能。 6.为何单晶体具有各向异性，而多晶体在一般情况下不显示出各向异性？ 答：因为单晶体内各个方向上原子排列密度不同，造成原子间结合力不同，因而表现出各向异性；而多晶体是由很多个单晶体所组成，它在各个方向上的力相互抵消平衡，因而表现各向同性。 7.过冷度与冷却速度有何关系？它对金属结晶过程有何影响？对铸件晶粒大小有何影响？ 答：①冷却速度越大，则过冷度也越大。②随着冷却速度的增大，则晶体内形核率和长大速度都加快，加速结晶过程的进行，但当冷速达到一定值以后则结晶过程将减慢，因为这时原子的扩散能力减弱。③过冷度增大，ΔF大，结晶驱动力大，形核率和长大速度都大，且N的增加比G增加得快，提高了N与G的比值，晶粒变细，但过冷度过大，对晶粒细化不利，结晶发生困难。 8.金属结晶的基本规律是什么？晶核的形成率和成长率受到哪些因素的影响？答：①金属结晶的基本规律是形核和核长大。②受到过冷度的影响，随着过冷度的增大，晶核的形成率和成长率都增大，但形成率的增长比成长率的增长快；同时外来难熔杂质以及振动和搅拌的方法也会增大形核率。 9.在铸造生产中，采用哪些措施控制晶粒大小？在生产中如何应用变质处理？答：①采用的方法：变质处理，钢模铸造以及在砂模中加冷铁以加快冷却速度的方法来控制晶粒大小。②变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒。③机械振动、搅拌。 第二章金属的塑性变形与再结晶 2．产生加工硬化的原因是什么？加工硬化在金属加工中有什么利弊？ 答：①随着变形的增加，晶粒逐渐被拉长，直至破碎，这样使各晶粒都破碎成细碎的亚晶粒，变形愈大，晶粒破碎的程度愈大，这样使位错密度显著增加；同时细碎的亚晶粒也随着晶粒的拉长而被拉长。因此，随着变形量的增加，由于晶粒破碎和位错密度的增加，金属的塑性变形抗力将迅速增大，即强度和
第四章有色金属热处理原理与工艺 一、概述 热处理是有色加工的重要组成部分 有色金属材料：黑色金属以外的所有金属及其合金。 分类：轻有色、重有色、稀有色、贵金属 作用：改善工艺性能，保证后续工序顺利进行；提高使用性能，充分发挥材料潜力。 类型：退火、淬火、时效、形变热处理 退火：加热到适当温度，保温一定时间，缓慢速度冷却。 有色中的退火：去应力退火、再结晶退火、均匀化退火 二、均匀化退火 对象：铸锭、铸件—→浇铸冷速大，造成成分偏析以及内应力 目的：提高铸件的性能，消除内应力，稳定尺寸与组织，消除偏析枝晶，改善性能。 非平衡铸态组织特征：晶内偏析or枝晶偏析；伪共晶or离异共晶；非平衡第二相；最大固溶度偏移。非平衡组织对性能的影响：枝晶偏析&非平衡脆性相—→塑性↓； 晶内偏析、浓度差微电池—→耐腐蚀性↓； 粗大的枝晶和严重的偏析—→各向异性&晶间断裂倾向↑； 非平衡针状组织—→性能不稳定。 固相线以下100~200℃长时间保温—→也称为扩散退火 组织变化：获得均匀的单相、晶粒长大、过饱和固溶体的分解、第二相聚集与球化 性能变化：塑性↑、改善冷变形的工艺性能、耐蚀性↑、尺寸形状稳定、消除残余应力 缺点：加热温度高，时间长，耗时耗能；高温长时间出现变形、氧化以及吸气缺陷；产品强度下降。制定均匀化推过规程的原则： （1）加热温度：温度越高，原子扩散越快，均匀化过程越快，但不宜过高，易发生过烧。一般为 0.90~0.95T m ①高温均匀化退火：在非平衡相线温度以上但在平衡固相线温度以下进行均匀化退火。 适用：大截面工件or铝合金 ②分级加热均匀化退火：现在低于非平衡固相线温度加热，待非平衡相部分溶解及固溶体 内成分不均匀部分降低，从而非平衡固相线温度升高后，再加热 至更高温度保温，在此温度下完成均匀化退火过程。 目的：均匀化更迅速、更彻底，且避免过烧 适用：镁合金 （2）保温时间：包括非平衡相溶解及消除晶内偏析所需的时间 取决于退火温度：T↑，D↑，时间↓； 铸锭原始组织特征：合金化程度、第二相分散度、尺寸 铸锭的致密程度 （3）加热速度与冷却速度 原则：铸锭不产生裂纹和大的变形，不能过快or过慢 主要采用均匀化退火的合金：Al合金、Mg合金、Cu合金中的锡磷青铜、白铜
“钢的热处理原理及工艺”作业题 第一章固态相变概论 1、扩散型相变和无扩散型相变各有哪些特点？ 2、说明晶界和晶体缺陷对固态相变成核的影响。 3、说明相界面和应变能在固态相变中的作用，并讨论它们对新相形状的影响。 4、固－固相变的等温转变动力学曲线是“C”形的原因是什么？ 第二章奥氏体形成 1、为何共析钢当奥氏体刚刚完成时还会有部分渗碳体残存？亚共析钢加热转变时是否也存在碳化物溶解阶段？ 2、连续加热和等温加热时，奥氏体形成过程有何异同？加热速度对奥氏体形成过程有何影响？ 3、试说明碳钢和合金钢奥氏体形成的异同。 4、试设计用金相－硬度法测定40钢和T12钢临界点的方案。 5、将40、60、60Mn钢加热到860℃并保温相同时间，试问哪一种钢的奥氏体晶粒大一些？ 6、有一结构钢，经正常加热奥氏体化后发现有混晶现象，试分析可能原因。 第三章珠光体转变 1、珠光体形成的热力学特点有哪些？相变主要阻力是什么？试分析片间距S与过冷度△T的关系。 2、珠光体片层厚薄对机械性能有什么影响？珠光体团直径大小对机械性能影响如何？ 3、某一GCr15钢制零件经等温球化退火后，发现其组织中除有球状珠光体外，还有部分细片状珠光体，试分析其原因。 4、将40、40Cr、40CrNiMo钢同时加热到860℃奥氏体化后，以同样冷却速度使之发生珠光体转变，它们的片层间距和硬度有无差异？ 5、试述先共析网状铁素体和网状渗碳体的形成条件及形成过程。 6、为达到下列目的，应分别采取何热处理方法？ （1）为改善低、中、高碳钢的切削加工性； （2）经冷轧的低碳钢板要求提高塑性便于继续变形； （3）锻造过热的60钢毛坯为细化其晶粒； （4）要消除T12钢中的网状渗碳体； 第四章、马氏体转变

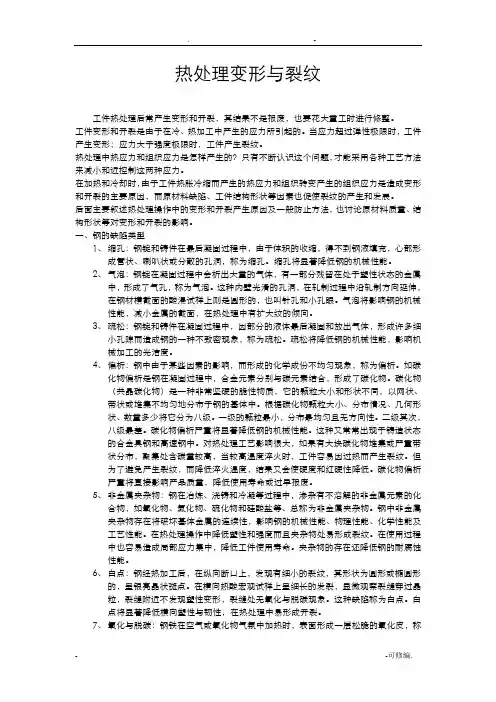

热处理变形与裂纹 工件热处理后常产生变形和开裂，其结果不是报废，也要花大量工时进行修整。 工件变形和开裂是由于在冷、热加工中产生的应力所引起的。当应力超过弹性极限时，工件产生变形；应力大于强度极限时，工件产生裂纹。 热处理中热应力和组织应力是怎样产生的只有不断认识这个问题，才能采用各种工艺方法来减小和近控制这两种应力。 在加热和冷却时，由于工件热胀冷缩而产生的热应力和组织转变产生的组织应力是造成变形和开裂的主要原因，而原材料缺陷、工件结构形状等因素也促使裂纹的产生和发展。 后面主要叙述热处理操作中的变形和开裂产生原因及一般防止方法，也讨论原材料质量、结构形状等对变形和开裂的影响。 一、钢的缺陷类型 1、缩孔：钢锭和铸件在最后凝固过程中，由于体积的收缩，得不到钢液填充，心部形 成管状、喇叭状或分散的孔洞，称为缩孔。缩孔将显著降低钢的机械性能。 2、气泡：钢锭在凝固过程中会析出大量的气体，有一部分残留在处于塑性状态的金属 中，形成了气孔，称为气泡。这种内壁光滑的孔洞，在轧制过程中沿轧制方向延伸，在钢材横截面的酸浸试样上则是圆形的，也叫针孔和小孔眼。气泡将影响钢的机械 性能，减小金属的截面，在热处理中有扩大纹的倾向。 3、疏松：钢锭和铸件在凝固过程中，因部分的液体最后凝固和放出气体，形成许多细 小孔隙而造成钢的一种不致密现象，称为疏松。疏松将降低钢的机械性能，影响机 械加工的光洁度。 4、偏析：钢中由于某些因素的影响，而形成的化学成份不均匀现象，称为偏析。如碳 化物偏析是钢在凝固过程中，合金元素分别与碳元素结合，形成了碳化物。碳化物 （共晶碳化物）是一种非常坚硬的脆性物质，它的颗粒大小和形状不同，以网状、 带状或堆集不均匀地分布于钢的基体中。根据碳化物颗粒大小、分布情况、几何形 状、数量多少将它分为八级。一级的颗粒最小，分布最均匀且无方向性。二级其次，八级最差。碳化物偏析严重将显著降低钢的机械性能。这种又常常出现于铸造状态 的合金具钢和高速钢中。对热处理工艺影响很大，如果有大块碳化物堆集或严重带 状分布，聚集处含碳量较高，当较高温度淬火时，工件容易因过热而产生裂纹。但 为了避免产生裂纹，而降低淬火温度，结果又会使硬度和红硬性降低。碳化物偏析 严重将直接影响产品质量，降低使用寿命或过早报废。 5、非金属夹杂物：钢在冶炼、浇铸和冷凝等过程中，渗杂有不溶解的非金属元素的化 合物，如氧化物、氮化物、硫化物和硅酸盐等、总称为非金属夹杂物。钢中非金属 夹杂物存在将破坏基体金属的连续性，影响钢的机械性能、物理性能、化学性能及 工艺性能。在热处理操作中降低塑性和强度而且夹杂物处易形成裂纹。在使用过程 中也容易造成局部应力集中，降低工件使用寿命。夹杂物的存在还降低钢的耐腐蚀 性能。 6、白点：钢经热加工后，在纵向断口上，发现有细小的裂纹，其形状为圆形或椭圆形 的，呈银亮晶状斑点。在横向热酸宏观试样上呈细长的发裂，显微观察裂缝穿过晶 粒，裂缝附近不发现塑性变形，裂缝处无氧化与脱碳现象。这种缺陷称为白点。白 点将显著降低横向塑性与韧性，在热处理中易形成开裂。 7、氧化与脱碳：钢铁在空气或氧化物气氛中加热时，表面形成一层松脆的氧化皮，称
淬火开裂原因 1材料弄混 2冷却不当，在M S点以下快冷，因组织应力大而开裂。淬火油中含水过多。 3未淬透工件心部硬度为36~45时，在淬硬层与非淬硬层交界处易形成淬火裂纹。 4具有最危险尺寸的工件易形成淬火裂纹。全淬透最危险尺寸是：水淬为8~15（mm），油淬为25~40（mm）。 5严重表面脱碳易形成网状裂纹。严重表面脱碳的高碳钢中，脱碳层的马氏体比体积小。易形成表面拉应力而导致形成网状裂纹。 6内径较小的深孔工件，由于内表面较外表面冷速慢，使得残余热应力作用小，所受的残余拉应力较外表面大，内壁易形成平行的纵向裂纹。 7淬火加热温度过高，引起晶粒粗化，晶界弱化，钢的脆断强度降低，易淬火开裂。 8重复淬火前，未进行中间退火，过热倾向大，前项淬火的应力还未消除，又增加了新的应力，应力叠加易开裂。另外，多次加热引起表面脱碳，促使开裂。 9大截面高合金钢工件淬火加热时，未经预热或加热速度过快，加热时的应力和组织应力增大，引起开裂。 10原始组织不良。如高碳钢球化退火质量欠佳，其组织是细片状珠光体和点状珠光体时，过热倾向大，晶粒粗化，马氏体含碳量高，淬火开裂倾向大。 11原材料显微裂纹，非金属夹杂物，严重的碳化物偏析，淬火开裂倾向增大。如非金属夹杂物，严重的碳化物沿轧制方向成带状分布，由于力学性能的各项异性，其横向性能比纵向性能低（30~50）%，在表面最大拉应力作用下，常呈纵向开裂。 12锻造裂纹在淬火时开裂。在普通炉内淬火加热时，破断面上有黑色的氧化皮，裂纹两侧有脱碳层。 13过烧裂纹。裂纹多呈网状，晶界有氧化或熔化现象。 14淬透性低的钢，被钳子夹持的地方，冷速慢，有非马组织，钳口位于淬硬层与非淬硬层交界处时易开裂。 15工件的尖角，孔，截面突变及粗加工刀痕等，因应力集中引起开裂。 16高速钢，高铬钢分级淬火工件，未冷至室温，就急于清洗而引起开裂。 17深冷处理因急冷，急热，引起较大的组织和热应力，且低温时，材料的淬断强度低，易开裂。 18淬火后未及时回火，工件内部的显微裂纹在淬火应力作用下扩展形成淬火裂纹。
金属热处理原理与工艺 复习提纲 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
一、名词解释 1.正火：把零件加热到临界温度以上30-50℃，保温一段时间，然后在空气中冷却的热处理工艺。 2.退火：将钢加热、保温后，随炉冷却后，获得接近平衡状态组织的热处理工艺。 3.回火：将淬火钢重新加热到A1线以下某一温度，保温一定时间后再冷却到室温的热处理工艺。 4.淬火：将钢加热到AC1或AC3以上某一温度，保温一定时间，以大于临界冷却速度进行快速冷却，获得马氏体或下贝氏体组织的热处理工艺。 5.淬硬性：钢淬火后的硬化能力。 6.淬透性：钢淬火时获得马氏体的能力。 7.贝氏体：过冷奥氏体中温转变的产物。 8.马氏体：C原子溶入 -Fe形成的饱和间隙固溶体。 9.贝氏体转变：奥氏体中温转变得到贝氏体的过程。 10.马氏体转变：将奥氏体快速冷却到Ms点以下得到马氏体组织的过程。 11.脱溶：从过饱和固溶体中析出第二相(沉淀相)、形成溶质原子聚集区以及亚稳定过渡相的过程称为脱溶或沉淀，是一种扩散型相变。 12.固溶：将双相组织加热到固溶度线以上某一温度保温足够时间，获得均匀的单相固溶体的处理工艺。 13.固溶强化：当溶质原子溶入溶剂原子而形成固溶体时，使强度、硬度提高，塑性、韧性下降的现象。 14.渗碳：向钢的表面渗入碳原子的过程。
15.渗氮：向钢的表面渗入氮原子的过程。 16.化学热处理：将零件放在特定的介质中加热、保温，以改变其表层化学成分和组织，从而获得所需力学或化学性能的工艺总称。 17.表面淬火:在不改变钢的化学成分及心部组织情况下，利用快速加热将表层奥氏体化后进行淬火以强化零件表面的热处理方法。 二、简答题 1.材料的强韧化机制及其应用 答：固溶强化； 位错强化； 第二相强化； ④细晶强化。 2.相变应力/组织应力是什么对组织性能有什么影响 3. 答：组织应力又称相变应力：金属制品在加热和冷却时发生相变，由于新旧相之间存在着结构和比容差异，制品各部分又难以同时发生相变，或者各部分的相变产物有所不同，也会引起应力，这种因组织结构转变不均均而产生的应力称为组织应力。 热应力：金属制品在加热和冷却过程中，由于各部分加热速度或冷却速度不同造成制品各部分温度差异，从而热胀冷缩不均匀所引起的内应力。4.奥氏体化的形成及控制（形成过程、机理、及控制措施）其中包含的化学反应有哪些？ 答：奥氏体：C溶于γ–Fe的八面体间隙形成间隙式固溶体
热处理淬火十种裂纹分析与措施 2007-4-16 1、纵向裂纹 裂纹呈轴向，形状细而长。当模具完全淬透即无心淬火时，心部转变为比容最大的淬火马氏体,产生切向拉应力，模具钢的含碳量愈高，产生的切向拉应力愈大，当拉应力大于该钢强度极限时导致纵向裂纹形成。以下因素又加剧了纵向裂纹的产生： (1)钢中含有较多S、P、***、Bi、Pb、Sn、As等低熔点有害杂质，钢锭轧制时沿轧制方向呈纵向严重偏析分布，易产生应力集中形成纵向淬火裂纹，或原材料轧制后快冷形成的纵向裂纹未加工掉保留在产品中导致最终淬火裂纹扩大形成纵向裂纹； (2)模具尺寸在钢的淬裂敏感尺寸范围内(碳工具钢淬裂危险尺寸为8-15mm，中低合金钢危险尺寸为25-40mm)或选择的淬火冷却介质大大超过该钢的临界淬火冷却速度时均易形成纵向裂纹。 预防措施： (1)严格原材料入库检查，对有害杂质含量超标钢材不投产； (2)尽量选用真空冶炼，炉外精炼或电渣重熔模具钢材； (3)改进热处理工艺，采用真空加热、保护气氛加热和充分脱氧盐浴炉加热及分级淬火、等温淬火； (4)变无心淬火为有心淬火即不完全淬透，获得强韧性高的下贝氏体组织等措施，大幅度降低拉应力，能有效避免模具纵向开裂和淬火畸变。 2、横向裂纹 裂纹特征是垂直于轴向。未淬透模具，在淬硬区与未淬硬区过渡部分存在大的拉应力峰值，大型模具快速冷却时易形成大的拉应力峰值，因形成的轴向应力大于切向应力，导致产生横向裂纹。锻造模块中S、P．***，Bi，Pb，Sn，As等低熔点有害杂质的横向偏析或模块存在横向显微裂纹，淬火后经扩展形成横向裂纹。 预防措施： (1)模块应合理锻造，原材料长度与直径之比即锻造比最好选在2—3之间，锻造采用双十字形变向锻造，经五镦五拔多火锻造，使钢中碳化物和杂质呈细、小，匀分布于钢基体，锻造纤维组织围绕型腔无定向分布，大幅度提高模块横向力学性能，减少和消除应力源； (2)选择理想的冷却速度和冷却介质：在钢的Ms点以上快冷，大于该钢临界淬火冷却速度，钢中过冷奥氏体产生的应力为热应力，
一：锻造裂纹与热处理裂纹形态 一：锻造裂纹一般在高温时形成，锻造变形时由于裂纹扩大并接触空气，故在100X或500X 的显微镜下观察，可见到裂纹内充有氧化皮，且两侧是脱碳的，组织为铁素体，其形态特征是裂纹比较粗壮且一般经多条形式存在，无明细尖端，比较圆纯，无明细的方向性，除以上典型形态外，有时会出现有些锻造裂纹比较细。裂纹周围不是全脱碳而是半脱碳。 淬火加热过程中产生的裂纹与锻造加热过程形成的裂纹在性质和形态上有明显的差别。对结构钢而言，热处理温度一般较锻造温度要低得多，即使是高速钢、高合金钢其加热保温时间则远远小于锻造温度。由于热处理加热温度偏高，保温时间过长或快速加热，均会在加热过程中产生早期开裂。产生沿着较粗大晶粒边界分布的裂纹；裂纹两侧略有脱碳组织，零件加热速度过快，也会产生早期开裂，这种裂纹两侧无明显脱碳，但裂纹内及其尾部充有氧化皮。有时因高温仪器失灵，温度非常高，致使零件的组织极粗大，其裂纹沿粗大晶粒边界分布。 结构钢常见的缺陷： 1 锻造缺陷 （1）过热、过烧：主要特征是晶粒粗大，有明显的魏氏组织。出现过烧说明加热温度高、断口晶粒粗大，凹凸不平，无金属光泽，晶界周围有氧化脱碳现象。 （2）锻造裂纹：常产生于组织粗大，应力集中处或合金元素偏析处，裂纹内部常充满氧化皮。锻造温度高，或者终端温度低，都容易产生裂纹。还有一种裂纹是锻造后喷水冷却后形成的。 （3）折叠：冲孔、切料、刀板磨损、锻造粗糙等原因造成了表面缺陷，在后续锻造时，将表面氧化皮等缺陷卷入锻件本体内而形成折缝。在显微镜上观察时，可发现折叠周围有明显脱碳。 2 热处理缺陷 （1）淬裂：其特点是刚健挺直，呈穿晶分布，起始点较宽，尾部细长曲折。此种裂纹多产生于马氏体转变之后，故裂纹周围的显微组织与其它区域无明显区别，也无脱碳现象。（2）过热：显微组织粗大，如果是轻度过热，可采用二次淬火来挽救。 （3）过烧：除晶粒粗大外，部分晶粒已趋于熔化，晶界极粗。 （4）软点：显微组织有块状或网状屈氏体和未溶铁素体等。加热不足，保温时间不够，冷却不均匀都会产生软点。 二：锻造裂纹与热处理裂纹产生原因 锻造裂纹：钢在锻造过程中，由于钢材存在表面及内部缺陷，如发纹、砂眼、裂纹、夹杂物、皮下气泡、缩孔、白点和夹层等，都可能成为锻打开裂的原因。另外，由于锻打工艺不良或操作不当，如过热、过烧或终锻温度太低，锻后冷却速度过快等，也会造成锻件开裂。 热处理裂纹：淬火裂纹是宏观裂纹，主要由宏观应力引起。在实际生产过程中，钢制工件常由于结构设计不合理，钢材选择不当、淬火温度控制不正确、淬火冷速不合适等因素，一方面增大淬火内应力，会使已形成的淬火显微裂纹扩展，形成宏观的淬火裂纹，另一方面，由于增大了显微裂纹的敏感度，增加了显微裂纹的数量，降低了钢材的脆断抗力Sk,从而增大淬火裂纹的形成可能性。 影响淬裂的因素很多，这里仅将生产中常碰到的几种情况作一介绍： 1.原材料已有缺陷而导致的淬裂：
《金属热处理原理》复习题1 一、选择题（每空分，共分） 1.钢的低温回火的温度为（）。 A．400℃ B．350℃ C．300℃ D．250℃ 2.可逆回火脆性的温度范围是（）。 A．150℃～200℃ B．250℃～400℃ C．400℃～550℃ D．550℃～650℃ 3.不可逆回火脆性的温度范围是（）。 A．150℃～200℃ B．250℃～400℃ C．400℃～550℃ D．550℃～650℃ 4.加热是钢进行热处理的第一步，其目的是使钢获得（）。 A．均匀的基体组织 B．均匀的A体组织 C．均匀的P体组织 D．均匀的M体组织 5.钢的高温回火的温度为（）。 A．500℃ B．450℃ C．400℃ D．350℃ 6.钢的中温回火的温度为（）。 A．350℃ B．300℃ C．250℃ D．200℃ 7.碳钢的淬火工艺是将其工件加热到一定温度，保温一段时间，然后采用的冷却方式是（）。 A．随炉冷却 B．在风中冷却 C．在空气中冷却 D．在水中冷却 8.正火是将工件加热到一定温度，保温一段时间，然后采用的冷却方式是（）。A．随炉冷却 B．在油中冷却 C．在空气中冷却 D．在水中冷却
9.完全退火主要用于（）。 A．亚共析钢 B．共析钢 C．过共析钢 D．所有钢种 10.共析钢在奥氏体的连续冷却转变产物中，不可能出现的组织是（）。 A．P B．S C．B D．M 11.退火是将工件加热到一定温度，保温一段时间，然后采用的冷却方式是（）。A．随炉冷却 B．在油中冷却 C．在空气中冷却 D．在水中冷却 二、是非题 1. 完全退火是将工件加热到Acm以上30～50℃，保温一定的时间后，随炉缓慢冷却的一种热处理工艺。 2. 合金元素溶于奥氏体后，均能增加过冷奥氏体的稳定性。 3. 渗氮处理是将活性氮原子渗入工件表层，然后再进行淬火和低温回火的一种热处理方法。 4. 马氏体转变温度区的位置主要与钢的化学成分有关，而与冷却速度无关。 三、填空题 1. 共析钢中奥氏体的形成过程是：（），（），残余Fe3C溶解，奥氏体均匀化。 2. 氰化处理是将（），（）同时渗入工件表面的一种化学热处理方法。 3. 化学热处理的基本过程，均由以下三个阶段组成，即（），（），活性原子继续向工件内部扩散。 4. 马氏体是碳在（）中的（）组织。 5. 在钢的热处理中，奥氏体的形成过程是由（）和（）两个基本过程来完成的。 6. 钢的中温回火的温度范围在（），回火后的组织为（）。 7. 共析钢中奥氏体的形成过程是：奥氏体形核，奥氏体长大，（），（）。 8. 钢的低温回火的温度范围在（），回火后的组织为（）。 9. 在钢的回火时，随着回火温度的升高，淬火钢的组织转变可以归纳为以下四个阶段：马氏体的分解，残余奥氏体的转变，（），（）。 10. 钢的高温回火的温度范围在（），回火后的组织为（）。 11. 根据共析钢的C曲线，过冷奥氏体在A1线以下等温转变所获得的组织产物是（）和贝氏体型组织。 12. 常见钢的退火种类有：完全退火，（）和（）。 13. 根据共析钢的C曲线，过冷奥氏体在A1线以下转变的产物类型有（），（）和马氏体型组织。 14. 材料在一定的淬火剂中能被淬透的（）越大，表示（）越好。 15. 化学热处理的基本过程，均有以下三个阶段组成，即（），活性原子被工件表面吸收，（）。
热处理原理与工艺课程试题 热处理原理与工艺课程试题,一, 一、术语解释(每题4分，共20分) 1(分级淬火: 2(淬透性: 3(TTT曲线: 4(Ms温度: 5(调质处理: 二、填空(每空1分，共20分) 1(大多数热处理工艺都需要将钢件加热到相变临界点以上。 2((在钢的表面同时渗入碳和氮的化学热处理工艺称为，其中低温，最初主要用于中碳钢的耐磨性及疲劳强度的提高，因为硬度提高不多，故又称为。 3(奥氏体中的碳浓度差是奥氏体在铁素体和渗碳体相界面上形核的必然结果，也是相界面推移的驱动力。 4(钢中产生珠光体转变产物的热处理工艺称为退火或正火。 5(马氏体相变区别于其他相变最基本的两个特点是: 相变以切变共格方式进行和无扩散性。 6(贝氏体相变时随着钢中碳含量的增加，贝氏体相变速度减慢，等温转变C曲线向右移。 7(回火第一阶段发生马氏体的分解。 8(钢件退火工艺种类很多，按加热温度可分为两大类，一类是在临界温度(Ac1或AC3)以上的退火，又称相变重结晶退火。 9(有物态的淬火介质淬火冷却过程可分为三个阶段: 蒸气膜阶段、沸腾阶段和对流阶段。
10. 几乎所有的合金元素(除(Co )、(Al)以外)，都使Ms和M点( 降低 )。 f11.随着合金含量的增加(Co等个别元素除外)，钢的等温转变曲线右移，淬透性( 提高 )，比碳钢更容易获得( 马氏体 )。 三、选择题(每题2分，共20分) 1、下面对“奥氏体”的描述中正确的是: ( ) A(奥氏体是碳在α,Fe中的过饱和固溶体 B(奥氏体是碳溶于α,Fe形成的固溶体 C(奥氏体是碳溶于γ,Fe所形成的固溶体 D(奥氏体是碳溶于γ,Fe所形成的过饱和固溶体 2、45钢经下列处理后所得组织中，最接近于平衡组织的是:( ) A(750?保温10h后空冷 B(750?保温10h后炉冷 C(800?保温10h后炉冷 D(800?保温10h后空冷 3、对奥氏体实际晶粒度的描述中不正确的是:( ) A(某一热处理加热条件下所得到的晶粒尺寸 B(奥氏体实际晶粒度比起始晶粒度大 C(加热温度越高实际晶粒度也越大 D(奥氏体实际晶粒度与本质晶粒度无关 4、钢的淬硬性主要取决于() A(含碳量 B(含金元素含量 C(冷却速度 D(保温时间 5、防止或减小高温回火脆性的较为行之有效的方法是()
锻造裂纹 裂纹是锻压生产中常见的主要缺陷之一，通常是先形成微观裂纹，再扩展成宏观裂纹。锻造工艺过程（包括加热和冷却）中裂纹的产生与受力情况、变形金属的组织结构、变形温度和变形速度等有关。锻造工艺过程中除了工具给予工件的作用力之外，还有由于变形不均匀和变形速度不同引起的附加应力、由温度不均匀引起的热应力和由组织转变不同时进行而产生的组织应力。 应力状态、变形温度和变形速度是裂纹产生和扩展的外部条件；金属的组织结构是裂纹产生和扩展的内部依据。前者是通过对金属组织及对微观机制的影响而对裂纹的发生和扩展发生作用的。全面分析裂纹的成因应当综合地进行力学和组织的分析。 （一）形成裂纹的力学分析 在外力作用下物体内各点处于一定应力状态，在不同的方位将作用不同的正应力及切应力。裂纹的形式一般有两种：一是切断，断裂面是平行于最大切应力或最大切应变；另一种是正断，断裂面垂直于最大正应力或正应变方向。 至于材料产生何种破坏形式，主要取决于应力状态，即正应力σ与剪应力τ之比值。也与材料所能承受的极限变形程度εmax及γmax有关。例如，①对于塑性材料的扭转，由于最大正应力与切应力之比σ/τ=1是剪断破坏；②对于低塑性材料，由于不能承受大的拉应变，扭转时产生45°方向开裂。由于断面形状突然变化或试件上有尖锐缺口，将引起应力集中，应力的比值σ/τ有很大变化，例如带缺口试件拉伸σ/τ=4，这时多发生正断。 下面分析不同外力引起开裂的情况。 1.由外力直接引起的裂纹 压力加工生产中，在下列一些情况，由外力作用可能引起裂纹：弯曲和校直、脆性材料镦粗、冲头扩孔、扭转、拉拔、拉伸、胀形和内翻边等，现结合几个工序说明如下。 弯曲件在校正工序中（见图3-34）由于一侧受拉应力常易引起开裂。例如某厂锻高速钢拉刀时，工具的断面是边长相差较大的矩形，沿窄边压缩时易产生弯曲，当弯曲比较严重，随后校正时常常开裂。 镦粗时轴向虽受压应力，但与轴线成45°方向有最大剪应力。低塑性材料镦粗时常易产生近45°方向的斜裂（见图片8-355）。塑性好的材料镦粗时则产生纵裂，这主要是附加应力引起的。 工件的几何形状对应力分布有明显影响。例如，拉伸试棒在缩颈形成前各处可以视为受均匀的单向拉应力，一旦形成缩颈后，缩颈表面就受三向拉应力；镦粗时也有类似的情况，只是应力的符号相反。 工件在冷却过程中所形成的热应力及组织应力在不断变化，其分布方向恰好相反，但从数量上并不能正好抵消；热应力早在高温冷却初期即产生，而淬火组织应力则在较低的温度（Ms以下）时才开始出现；冷至室温后的最终残余内应力，其大小与分布情况取决于热应力与组织应力在每一瞬时相互叠加作用的结果。 对于无同素异构转变的锻件，在锻后空冷或其它缓慢的冷却过程中，热应力通常并不引起严重后果。虽然冷却初期温差较大，表层为拉应力（中心部分受压应力），但因温度较高，塑性较好，不致引起开裂；冷却后期温差不太大，且表层受压应力，所以也不引起开裂。奥氏体（如、50Mn18Cr4WN）的任何大断面锻件都可以直接空冷而不需缓冷，甚至水淬时也不产生裂纹。 组织应力在较低温度下才开始发生，这时材料塑性较低，这是造成冷却时开裂的主要原因。高速钢冷却裂纹及马氏体不锈钢冷却裂纹附近没有氧化脱碳现象也证明了这一点。对于马氏体不锈钢即使采取一些缓冷措施，仍必须退火后才能进行酸洗，否则在腐蚀时易出现应力腐蚀开裂。 W18Cr4V钢锻件一侧因锻后激冷形成的裂纹。加热时温度分布及其变化情况与冷却时正相反，升温过程中表层温度超过心部温度，并且导热性越差，断面越大，温差也越大。 对于热应力，这时表层受压内层受拉，在受拉应力区由于温度低，塑性差有可能形成开裂。在加热初期金属尚处于弹性状态的时候，在加热速度不变的条件下，根据计算，在圆柱体坯料轴心区沿轴向的拉应力是沿径向和切向拉应力值的两倍。因此，加热时坯料一般是横向开裂。 加热过程中由于相变不同时进行也有组织应力发生，但这时由于温度较高，材料塑性较好，其危险程度远较冷锭快速加热时为小。
热处理原理与工艺课后习题 第一章 一．填空题 1.奥氏体形成的热力条件（）。只有在一定的（）条件下才能转变为奥氏体。（）越大，驱动力越大，奥氏体转变速度越快。 2.共析奥氏体形成过程包括（）（）（）和（）四个阶段。 3.( )钢加热时奥氏体晶粒长大的倾向小，而（）钢加热时奥氏体晶粒长大的倾向小。 4.本质晶粒度是钢的热处理工艺性能之一，对于（）钢可有较宽的热处理加工范围，对于（）钢则必须严格控制加热温度，以免引起晶粒粗化而是性能变坏。 5.（）晶粒度对钢件冷却后的组织和性能影响较大。 6.控制奥氏体晶粒长大的途径主要有（）（）( )( )和（）。 7.（）遗传对热处理工件危害很大，它强烈降低钢的强韧性，使之变脆，必须避免和消除。、 二、判断正误并简述原因 1.奥氏体晶核是在珠光体中各处均匀形成的。（） 2.钢中碳含量越高，奥氏体转变速度越快，完全奥氏体化所需时间越
短。（） 3.同一种钢，原始组织越细，奥氏体转变速度越慢。（） 4.本质细晶粒钢的晶粒在任何加热条件下均比本质粗晶粒钢细小。（） 5.在一定加热的温度下，随温度时间延长，晶粒将不断长大。（） 6.所有合金元素都可阻止奥氏体晶粒长大，细化奥氏体晶粒。（） 三、选择题 1.Ac1、A1、Ar1的关系是__________。 A．.Ac1>A>1Ar1 B. Ar1>A1>Ac1 C.A1>Ar1>Ac1 D.A1>Ac1>Ar1 2. Ac1、Ac3、Ac cm是实际（）时的临界点。 A. 冷却 B.加热 C.平衡 D.保温 3.本质晶粒度是指在规定的条件下测得的奥氏体晶粒（） A.长大速度 B. 大小 C. 起始尺寸 D. 长大极限 4.实际上产中，在某一具体加热条件下所得到的奥氏体晶粒大小称为（） A. 起始晶粒度 B.本质晶粒度 C.实际晶粒度 D.名义晶粒度 四、简答题 1.以共析碳钢为例，说明：1.奥氏体的形成过程； 2. 奥氏体晶核为什

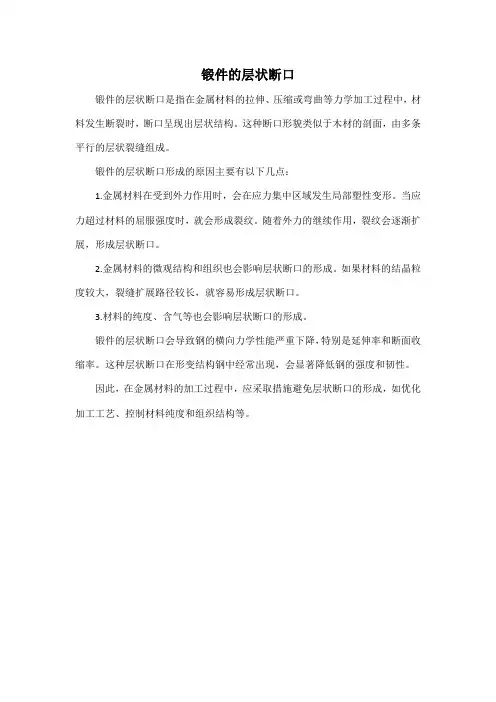

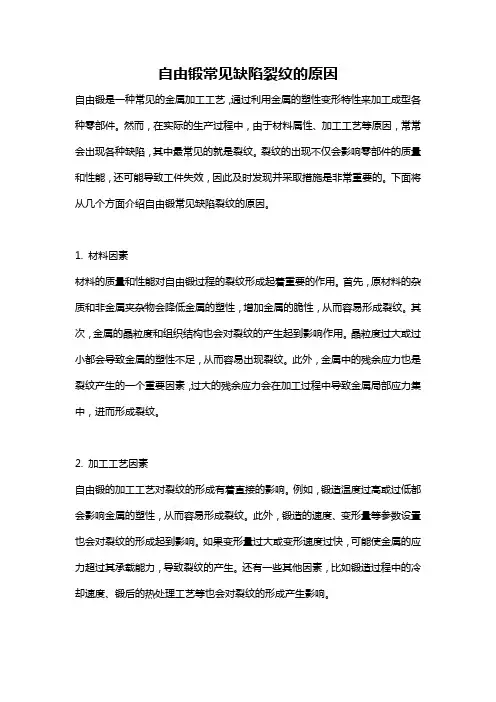

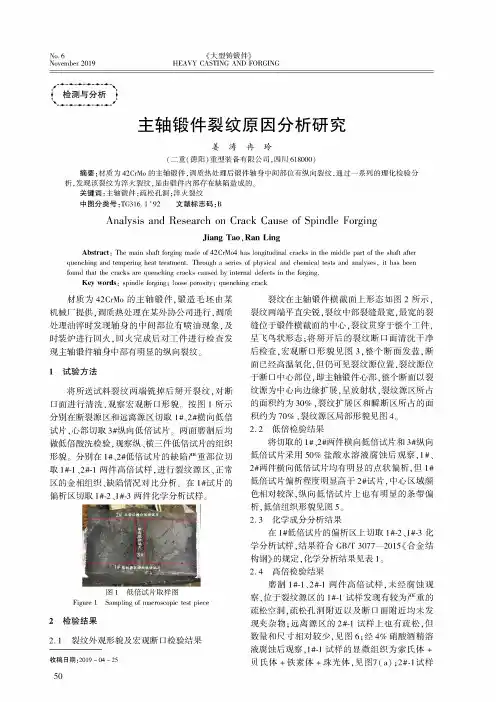

锻造裂纹 钢在锻造过程中形成的裂纹是多种多样的，形成原因也各不相同。主要可分为原材料缺陷引起的锻造裂纹和锻造本身引起锻造裂纹两类。属于前者的原因有残余缩孔、钢中夹杂物等冶金缺陷；属于后者的原因有加热不当、变形不当及锻后冷却不当、未及时热处理等。有些情况下裂纹的产生可能同时含有几方面的原因。 锻造变形不当常引起裂纹。最常见的是变形速度太大，钢的塑性不足以承受形压力而引起的破裂。这种裂纹往往在锻造开始阶段就发生，并迅速扩展。应及时采取措施纠正锻造工艺，并切除有裂纹的钢材或报废锻件。另外一种是低温锻裂，在裂纹处往往有较多的低温相组织。为避免这种裂纹产生，应使钢在锻造变形过程中不发生相变，要正确掌握和控制终锻温度。 鉴别裂纹形成的原因，应首先了解工艺过程，以便找出裂纹形成的客观条件，其次应当观察裂纹本身的状态，然后再进行必要的有针对性的显微组织分析，微 区成分分析。举例如下： 对于产生龟裂的锻件，粗略分析可能是：①由于过烧；②由于易溶金属渗入基体金属(如铜渗人钢中)；③应力腐蚀裂纹；④锻件表面严重脱碳。这可以从工艺过程调查和组织分析中进一步判别。例如在加热钢以后加热钢料或两者混合加热或钢中含铜量过高时，则有可能是铜脆。从显微组织上看，铜脆开裂在晶界，除了能找到裂纹外，还能找到亮的铜网，而在单纯过烧的晶界只能找到氧化物。应力腐蚀开裂是在酸洗后出现，在高倍观察时，裂纹的扩展呈树枝状形态。锻件严重脱碳时，在试片上可以观察到一层较厚的脱碳层。 裂纹与折叠的鉴别，不仅可以从受力及变形的条件考察，亦可以低倍和高倍组织来区分。一般裂纹与流线成一定交角，而折叠附近的流线与折叠方向平行，而且对于中、高碳钢来说，折叠表面有氧化脱碳现象。折叠的尾部一般呈圆角， 而裂纹通常是尖的。 具有裂纹的锻件经加热后，裂纹附近有严重的氧化脱碳，冷却裂纹则无此现 象。 由缩管残余引起的裂纹通常是粗大而不规则的。
2.1、什么是热处理 所谓钢的热处理，就是对于固态范围内的钢，给以不同的加热、保温和冷却，以改变它的性能的一种工艺。钢本身是一种铁炭合金，在固态范围内，随着加温和冷却速度的变化，不同含炭量的钢，其金相组织发生不同的变化。不同金相组织的钢具有不同的性能。因此利用不同的加热温度和冷却速度来控制和改变钢的组织结构，便可得到不同性能的钢。例如，含炭量百分之0.8的钢称为共析钢，在723摄氏度以上十时为奥氏体，如果将它以缓慢的速度冷却下来，它便转变成为珠光体。但如果用很快的速度把它冷却下来，则奥氏体转变成为马氏体。马氏体和珠光体在组织上决然不同，它们的性能差别悬殊，如马氏体具有比珠光体高的多的硬度和耐磨性。因此，钢的热处理在钢的使用和加工中，占有十分重要的地位。 2.2、热处理的作用 机床、汽车、摩托车、火车、矿山、石油、化工、航空、航天等用的大量零部件需要通过热处理工艺改善其性能。拒初步统计，在机床制造中，约60%～70%的零件要经过热处理，在汽车、拖拉机制造中，需要热处理的零件多达70%～80%，而工模具及滚动轴承，则要100%进行热处理。总之，凡重要的零件都必须进行适当的热处理才能使用。 材料的热处理通常指的是将材料加热到相变温度以上发生相变，再施以冷却再发生相变的工艺过程。通过这个相变与再相变，材料的内部组织发生了变化，因而性能变化。例如碳素工具钢T8在市面上购回的经球化退火的材料其硬度仅为20HRC，作为工具需经淬火并低温回火使硬度提高到60~63HRC，这是因为内部组织由淬火之前的粒状珠光体转变为淬火加低温回火后的回火马氏体。同一种材料热处理工艺不一样其性能差别很大。热处理工艺（或制度）选择要根据材料的成份，材料内部组织的变化依赖于材料热处理及其它热加工工艺，材料性能的变化又取决于材料的内部组织变化，材料成份－加工工艺－组织结构－材料性能这四者相互依成的关系贯穿在材料加工的全过程之中。
金属材料与热处理习题册答案 绪论 一、填空题 1、成分、组织、热处理、性能之间。 2、石器时代、青铜器时代、铁器时代、钢铁时代、 人工合成材料时代。3、成分、热处理、性能、性能。 二、选择题： 1、A 2、B 3、C 三、简答题 1、掌握金属材料与热处理的相关知识对机械加工有什么现实意义？ 答：机械工人所使用的工具、刀夹、量具以及加工的零件大都是金属材料，所以了解金属材料与热处理后相关知识，对我们工作中正确合理地使用这些工具，根据材料特点正确合理地选择和刃磨刀具几何参数；选择适当的切削用量；正确选择改善零件工艺必能的方法都具有非常的现实意义。 2、如何学好《金属材料与热热处理》这门课程？ 答：在学习过程中，只要认真掌握重要的概念和基本理论，按照材料的成分和热处理决定组织，组织决定其性能，性能又决定其用途这一内在关系进行学习和记忆；注意理论联系实际，认真完成作业和实验等教学环节，是完全可以学好这门课程的。 第一章金属的结构和结晶 1-1金属的晶体结构 一、填空题 1、非晶体晶体晶体 2、体心立方面心立方密排立方体心立方面心立方密排立方 3、晶体缺陷点缺陷面缺陷 二、判断题 1、√ 2、√ 3、× 4、√ 三、选择题 1、A 2、C 3、C 四、名词解释 1、晶格与晶胞：P5 答：将原子简化为一个质点，再用假想的线将它们连接起来，这样就形成了一个能反映原子排列规律的空间格架，称为晶格；晶胞是能够完整地反映晶体晶格特征的最小几何单元。 3、单晶体与多晶体 答：只由一个晶粒组成称为单晶格，多晶格是由很多大小，外形和晶格排列方向均不相同的小晶格组成的。 五、简答题书P6 □ 1-2纯金属的结晶 一、填空题

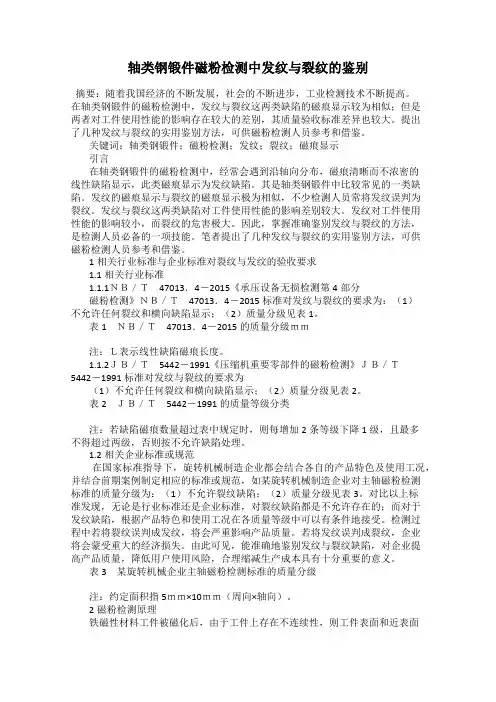

裂纹分类 凡是使金属的连续性被破坏的缺陷，而此种缺陷又具有一定的深度、长度和宽度，或直线或曲线状分布于钢材或工件表面或内部，即称裂纹。 裂纹的分类： 1. 按裂纹存在的形状和大小可分为：龟纹、“V型”纹、“y型”纹、“之状”裂纹、环状裂纹、鸡爪状裂纹、丝纹、发纹、裂纹、裂缝等宏观裂纹及微观裂纹。 2. 按裂纹存在于钢材或工件上的不同方向分为：纵裂纹、横裂纹即为定向裂纹等。 3. 按裂纹存在的不同部位分为：表皮裂纹、皮下裂纹、心部裂纹与钢锭的头部裂纹、中部裂纹、尾部裂纹及角部裂纹等。 4. 按裂纹产生的不同根源分为：铸造裂纹、锻造裂纹、轧制裂纹、拔制裂纹、研磨裂纹、淬火裂纹、焊接裂纹及疲劳裂纹等。 低倍组织结构内容 1. 偏析、疏松、气孔、树枝状结晶、缩孔、缩管、晶粒粗大、气泡翻皮、金属夹杂物、非金属夹杂物、裂纹等。 2. 在加热过程中产生的缺陷：过烧、氧化铁皮、脱碳层、晶粒粗大、斑疤、夹层、重皮、皱纹、裂纹、飞边、折叠、白点等。
3. 使用过程中产生的：疲劳断口、脆性断裂、裂口、分层等缺陷。 钢中低倍组织结构的检验方法 一、表面质量检验法： 1.目的： i. 避免因表面质量不良而造成在生产工艺上发生废品的损失、降低使用寿命； ii. 确定钢锭、钢坯、钢材及零件等是否必须经过中间清理或维修工序； iii. 查明表面缺陷的类别、特征、对质量危害的程度，从而分析其产生的原因，提供今后的改进质量的有效技术措施。 二、敲击检验法 视小铁锤回跳情况与工件发出声音的情况来判断是否有裂纹。 三、断口质量检验法 1.目的 i. 检验常存的一些缺陷：缩孔、非金属夹杂物、夹砂、斑点、晶粒粗大、晶粒不均、脱碳、气孔、带状组织、层状组织、白点等； ii. Cr-Ni，Cr-Ni-Mo，Cr和高碳钢中的白点； iii. 分析产生断裂的原因与断裂的性质。 四、冷热酸蚀检验法 1.热酸蚀法：将酸的水溶液（1:1盐酸）加热到70~80℃时把试样
常见淬火裂纹有以下10种类型 模具钢热处理中，淬火是常见工序。然而，因种种原因，有时难免会产生淬火裂纹，致使前功尽弃。分析裂纹产生原因，进而采取相应预防措施，具有显著的技术经济效益。常见淬火裂纹有以下10种类型。 1纵向裂纹裂纹呈轴向，形状细而长。当模具完全淬透即无心淬火时，心部转变为比容最大的淬火马氏体，产生切向拉应力，模具钢的含碳量愈高，产生的切向拉应力愈大，当拉应力大于该钢强度极限时导致纵向裂纹形成。以下因素又加剧了纵向裂纹的产生：(1)钢中含有较多S、P、Sb、Bi、Pb、Sn、As等低熔点有害杂质，钢锭轧制时沿轧制方向呈纵向严重偏析分布，易产生应力集中形成纵向淬火裂纹或原材料轧制后快冷形成的纵向裂纹未加工掉保留在产品中导致最终淬火裂纹扩大形成纵向裂纹；(2)模具尺寸在钢的淬裂敏感尺寸范围内(碳工具钢淬裂危险尺寸为8-15mm，中低合金钢危险尺寸25-40mm)或选择的淬火冷却介质大大超过该钢的临界淬火冷却速度时均易形成纵向裂纹。预防措施：(1)严格原材料入库检查，对有害杂质含量超标钢材不投产；(2)尽量选用真空冶炼、炉外精炼或电渣重熔模具钢材；(3)改进热处理工艺，采用真空加工热、保护气氛加热和充分脱氧盐浴炉加热及分析淬火、等温淬火；(4)变无心淬火为有心淬火即不完全淬透，获得强韧性高的下贝氏体组织等措施，大幅度降低拉应力，能有效避免模具纵向开裂和淬火畸变。 2横向裂纹 裂纹特征是垂直于轴向。未淬透模具，在淬硬区与未淬硬区过渡部分存在大的拉应力峰值，大型模具快速冷却时易形成大的拉应力峰值，因形成的轴向应力大于切向应力，导致产生横向裂纹。锻造模块中S、P、Sb、Bi、Pb、Sn、As等低熔点有害杂质的横向偏析或模块存在横向显微裂纹，淬火后经扩展形成横向裂纹。 预防措施：(1)模块应合理锻造，原材料长度与直径之比即锻造比最好选在2-3之间，锻造之间双十字形变向锻造，经五镦五拔多火锻造，使钢中碳化物和杂质呈细、小、匀分布于钢基体，锻造纤维组织围绕型腔无定向分布，大幅度提高模块横向力学性能，减少和消除应力源；(2)选择理想的冷却速度和冷却介质：在钢的Ms点以上快冷，大于该钢临界淬火冷却速度，钢中过冷奥氏体产生的应力为热应力，表层为压应力，内层为张应力，相互抵消，有效防止热应力裂纹形成，在钢的Ms-Mf之间缓冷，大幅度降低形成淬火马氏体时的组织应力。当钢中热应力与相应应力总和为正(张应力)时，则易淬裂，为负时，则不易淬裂。充分利用热应力，降低相变应力，控制应力总和为负，能有效避免横向淬火裂纹发生。CL-1有机淬火介质是较理想淬火剂，同时可减少和避免淬火模具畸变，还可控制硬化层合理分布。调正CL-1淬火剂不同浓度配比，可得到不同冷却速度，获得所需硬化层分布，满足不同模具钢需求。 3弧状裂纹 常发生在模具棱角、凸台、刀纹、尖角、直角、缺口、孔穴、凹模接线飞边等形状突变处。这是因为，淬火时棱角处产生的应力是平滑表面平均应力的10倍。另外，(1)钢中含碳(C)
