中级消防设施操作员模拟试卷（监控中级）及答案解析二1【单选题】建筑高度大于50m的公共建筑、工业建筑和建筑高度大于100m的住宅建筑，其防烟楼梯间、独立前室、共用前室、合用前室及消防电梯前室应采用（）。

自然通风系统自然排烟系统机械加压送风系统机械排烟系统正确答案：机械加压送风系统解答指引：根据《中级教材》第24页，结合题意，本题应选“机械加压送风系统”，其他项均可排除。

江南博哥正确答案：机械加压送风系统解答指引：根据《中级教材》第24页，结合题意，本题应选“机械加压送风系统”，其他项均可排除。

2【单选题】（）是利用火灾产生的热烟气流的浮力和外部风力的作用，通过房间、走道的开口部位把烟气排至室外。

自然通风方式机械加压送风方式自然排烟系统机械排烟系统正确答案：自然排烟系统解答指引：根据《中级教材》第122页，结合题意，本题应选择“自然排烟系统”，其他项均可排除。

3【单选题】当温控释放装置的感温元件周围的温度达到（）时，温控释放装置动作，牵引开启卷门机的制动机构，松开刹车盘，卷帘依靠自重下降关闭。

70℃73±0.5℃160℃280℃正确答案：73±0.5℃解答指引：根据《中级教材》第135页，结合题意，本题应选择“73±0.5℃”，其他项均可排除。

4【单选题】测试线型光束感烟火灾探测器火灾报警功能时（）发出火警信号。

10s内15s内30s内40s内正确答案：30s内解答指引：根据《中级教材》第84页，结合题意，本题应选择“30s内”，其他项均可排除。

5【单选题】（）每个操作按钮对应一个控制输出，控制喷淋泵组、消火栓泵组、防烟和排烟风机等消防设备的启动。

总线控制盘多线控制盘智能手动盘控制模块正确答案：多线控制盘解答指引：根据《中级教材》第77页，结合题意，本题应选择“多线控制盘”，其他项均可排除。

6【单选题】防火门按日常（）可分为常闭式防火门和常开式防火门。

开启状态关闭状态启闭状态操作状态正确答案：启闭状态解答指引：根据《中级教材》第140页，结合题意，本题应选择“启闭状态”，其他项均可排除。

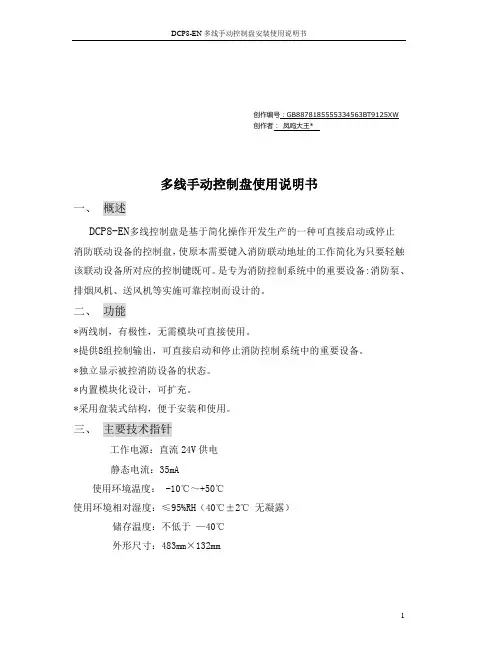

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*多线手动控制盘使用说明书一、概述DCP8-EN多线控制盘是基于简化操作开发生产的一种可直接启动或停止消防联动设备的控制盘，使原本需要键入消防联动地址的工作简化为只要轻触该联动设备所对应的控制键既可。

是专为消防控制系统中的重要设备:消防泵、排烟风机、送风机等实施可靠控制而设计的。

二、功能*两线制，有极性，无需模块可直接使用。

*提供8组控制输出，可直接启动和停止消防控制系统中的重要设备。

*独立显示被控消防设备的状态。

*内置模块化设计，可扩充。

*采用盘装式结构，便于安装和使用。

三、主要技术指针工作电源：直流24V供电静态电流：35mA使用环境温度： -10℃～+50℃使用环境相对湿度：≤95%RH（40℃±2℃无凝露）储存温度：不低于—40℃外形尺寸：483mm×132mm四、安装方法1、多线手动控制盘安装于主机柜体中，安装位置应远离火源、水源以及其它强电设备。

严禁在腐蚀性气体、液体或带粉尘等有污染的环境中安装。

2、多线盘控制板单元继电器板上共有8组，如第一组的1RUN、1STP分别输出DC24V电压，并通过公共接地线GND与控制联动设备启、停的二个继电器线圈组成回路，分别控制受控设备的“启动”和“停止”。

“启动”可设置为点动或连续输出DC24V,“停止”为点动输出DC24V。

注：可以通过插拔多线盘控制板单元继电器板上的短接块来实现点动或连续输出控制（即点动时不加短路块，连续输出时需加上短路块）3、多线盘控制板上1AS1与联动设备应答开关串接，一旦设备启动，应答开关短接，实际使1AS1与GND短接，控制器会收到应答信号。

其它组设置相同。

警告：通电调试前，必须检查接线无误时，方可上电。

在调试过程中，应将控制设备输出端与被控设备分离，以防被控设备误启动，引起财产损失。

确认无误方可连接。

如上述等人为引起的财产损失、设备损坏厂方不予负责。

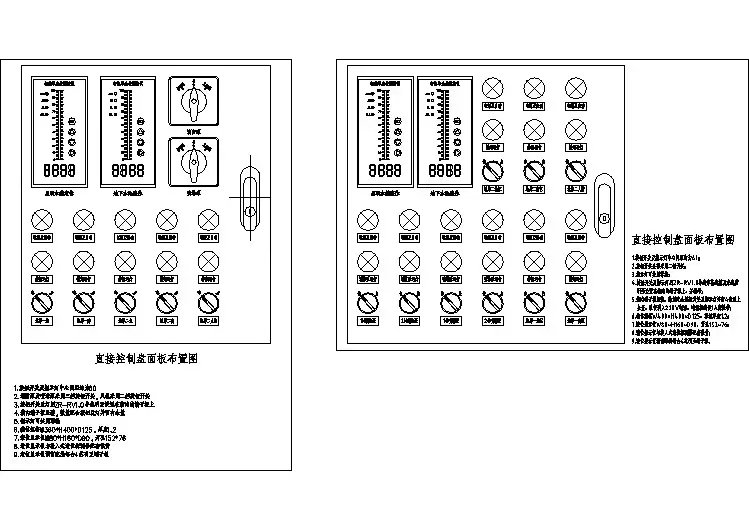

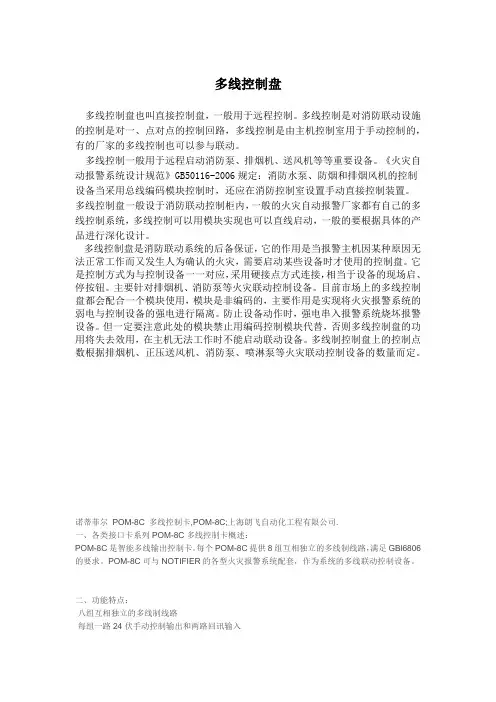

多线控制盘多线控制盘也叫直接控制盘，一般用于远程控制。

多线控制是对消防联动设施的控制是对一、点对点的控制回路，多线控制是由主机控制室用于手动控制的，有的厂家的多线控制也可以参与联动。

多线控制一般用于远程启动消防泵、排烟机、送风机等等重要设备。

《火灾自动报警系统设计规范》GB50116-2006规定：消防水泵、防烟和排烟风机的控制设备当采用总线编码模块控制时，还应在消防控制室设置手动直接控制装置。

多线控制盘一般设于消防联动控制柜内，一般的火灾自动报警厂家都有自己的多线控制系统，多线控制可以用模块实现也可以直线启动，一般的要根据具体的产品进行深化设计。

多线控制盘是消防联动系统的后备保证，它的作用是当报警主机因某种原因无法正常工作而又发生人为确认的火灾，需要启动某些设备时才使用的控制盘。

它是控制方式为与控制设备一一对应，采用硬接点方式连接，相当于设备的现场启、停按钮。

主要针对排烟机、消防泵等火灾联动控制设备。

目前市场上的多线控制盘都会配合一个模块使用，模块是非编码的，主要作用是实现将火灾报警系统的弱电与控制设备的强电进行隔离。

防止设备动作时，强电串入报警系统烧坏报警设备。

但一定要注意此处的模块禁止用编码控制模块代替，否则多线控制盘的功用将失去效用，在主机无法工作时不能启动联动设备。

多线制控制盘上的控制点数根据排烟机、正压送风机、消防泵、喷淋泵等火灾联动控制设备的数量而定。

诺蒂菲尔POM-8C 多线控制卡,POM-8C;上海朗飞自动化工程有限公司.一、各类接口卡系列POM-8C多线控制卡概述：POM-8C是智能多线输出控制卡。

每个POM-8C提供8组互相独立的多线制线路，满足GBl6806的要求。

POM-8C可与NOTIFIER的各型火灾报警系统配套，作为系统的多线联动控制设备。

二、功能特点：·八组互相独立的多线制线路·每组一路24伏手动控制输出和两路回讯输入·每组三个3色LED灯，分别显示输出、输入线路的状态·线路开路、短路和接地故障自动检测·使能钥匙锁和灯检按钮·过电保护及自恢复·24V直流电源供电·LED系统状态指示灯如果安装在控制器机箱中，POM-8C可安装在ADP-4B装饰面板上。
