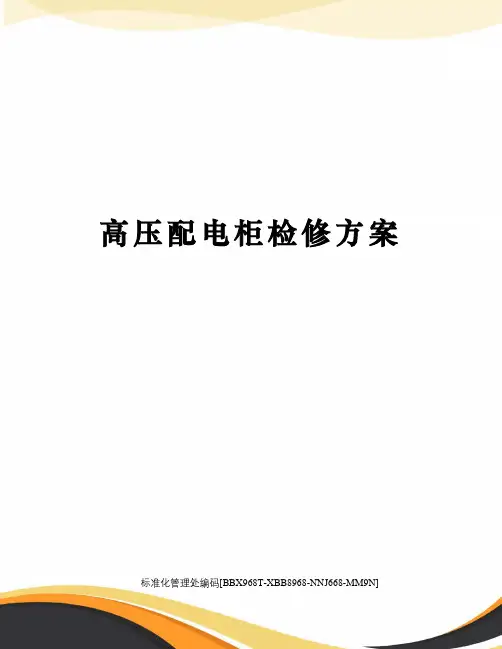

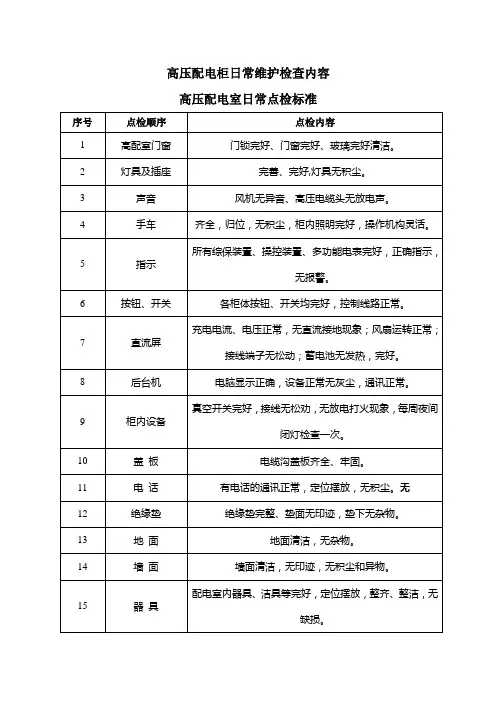

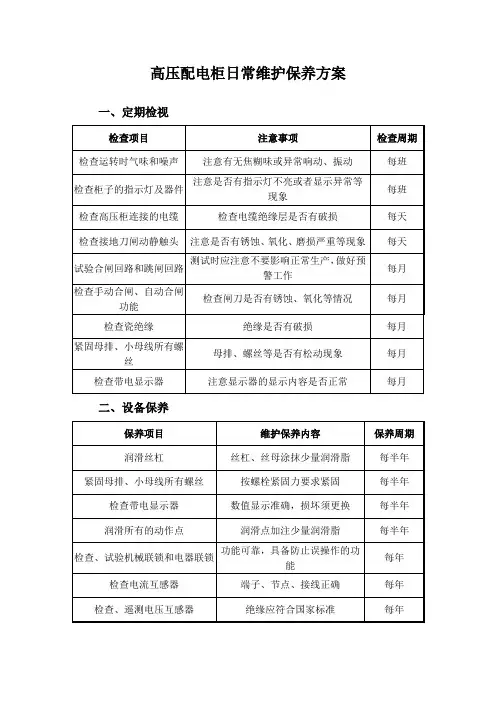

高压配电柜检修方案
一、编制目的
为保证生产的连续性满足设备在良好的条件下运行，检查并及时处理供配电设备隐患，确保设备性能，保证安全运行。
二、检修配电柜概况
因10KV高压配电柜的特殊性在正常生产时无法对其进行维护，存在积尘较多螺丝松动的情况。为了保证配电柜设备长期运行，要对在运行配电柜进行计划检修，为了做好本次检修工作，保证检修质量，实现开车一次成功，特编制本方案。
此次10KV配电柜检修内容：
三、配电柜检修步骤
1、根据以上内容备置检修所需的材料、工具和专用试验设备；
2、开具检修工作票，电气作业票；
3、按照检修内容展开工序：（1）检修前必须经得厂部调度或车间的批准。（2）检修前办理好停送电手续并通知生产车间及调度停电的时间和范围。（3）检修时应先将低压侧负荷断开，以保证高压配电柜不带负荷断电。断电后，将母线和电缆残存电荷放电，然后验电挂接地线防止突然来电清洁柜中灰尘，检查电流互感器、电压互感器及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。所有二次回路接线连接可靠，绝缘符合要求
【电流互感器的检修】：
（1）采用2500V兆欧表测量绕组及末屏的绝缘电阻。（2）交流耐压试验：一次绕组按出厂值的85%进行。出厂值不明的按电压等级为10KV的施加30KV试验电压进行试验；二次绕组之间及末屏对地为2kV校核励磁特性曲线工作前先进行二次对地放电，拆除二次侧连线，并将二次侧短接。
a、设备表面和表面清洁卫生检查：用电动吹风或小毛刷等进行清洁卫生处理。用麻布，酒精对设备表面，触头，绝缘子等进行擦拭，并将杂物清除干净。互感器表面，应无裂纹和烧焦以及绝缘击穿现象；
b、预防性试验，按照《电力设备预防性试验规程》进行试验，其结果应符合规程和厂家技术要求；
c、连接端子接触面检查：如有无毛刺和氧化层，可用0号水磨砂纸轻轻打磨接触面，并用破布擦拭干净；
d、接线牢固检查：拆除二次侧短接线，恢复所有连接线，，用扳手或改刀对所有接线进行紧固，并检查有无破损及烧焦的痕迹；
e、所有的固定螺栓检查。
【真空断路器检修】：
a、检查真空断路器时，断路器开小车在推入或拉出时应灵活，机械闭锁可靠。检查真空断路器操作机构是否到位，接线螺丝是否紧固。清除触头表面及四周的污物，检查接触触头是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触头严重烧蚀（触头点磨损至原厚度的1/3）即应更换触头。电源指示仪表、指示灯完好。
b、检修电容柜时，应先断开电容柜总开关，然后进行验电，再用10mm2以上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象，若电容器外壳膨胀，应及时处理，更换放电装置、控制电路的接线螺丝及接地装置。合闸后进行指示部分及自动补偿部分的调试。
C.受电柜及联络柜中的断路器检修：先断开所有负荷后，用手柄摇出断路器。重新紧固接线螺丝，检查刀口的弹力是否符合规定。灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否良好，必要时修锉触头表面，检查内部弹簧、垫片、螺丝有无松动、变形和脱落。d、对进出电缆头检查时要注意接触良好，牢固可靠，连接部分不发热变色，没有放电现象。用2500V兆欧表分别对其电缆逐根逐相对地绝缘遥测合格。
4、验收：a、确认各项检修工作已完成；使用工具数量齐全柜内无遗留b、联锁装置齐全、准确、灵敏、可靠；c配电柜母线、电缆绝缘良好，柜内外清洁无杂物，接线端子紧固无松动。
四、检修部署
1.检修机具一览表
2.检修人员一览表
3.检修组织机构
电气主管--电机检修负责人（工程师）--检修组成员（维修电工）
五、安全防护措施
1.对参检人员进行安全教育，树立‘安全第一，预防为主’的思想；
2、要先办理相应的工作票工作负责人对上述内容进行审查（是否确已停电且无突然来电的可能，安全措施是否完善）无异议，在工作负责人处签字。然后才可以检修作业
3.检修人员进入现场应穿戴好防护用具,作业时应注意安全；
4.检修用具使用前要仔细、严格检查，确保施工安全；
5.检修现场要做到环境整洁，安全设施和消防器材齐全完好；检测工具应齐全、完好；
6.其它未尽事宜严格遵有关安全规定。
六、危险源辨识
配电柜检修存在的风险：触电、机械砸伤、高空坠落。
配电柜的清扫
低压配电柜系统每年两次定期清扫、检查、紧固和检测一次，为了保险起见，也可以在投限内完成全部低压配电柜系统的清扫、检查、紧固和检测工作，以后便可以依次类推地循环下去，这种分散落实的方法不仅可以降低维修保养人员在相对集中的时段里的劳动强度，而且可以有效降低运行和维护成本，更可以减少
停电给用户带来的不便。
一、低压配电柜清扫要求
（1）运行方完成低压配电柜停电操作后，承担低压配电柜清扫作业方需要进行验电和放电工作。
（2）视低压配电柜及其所安装的低压电器的型号，做好相应的保护工作，以免清扫作业中将灰尘等杂物意外掉落进入低压电器中。
（3）清扫以低压配电柜及其所安装的低压电器外壳部分没有灰尘为验收标准，验收时，验收人员应戴白手套触摸低压配电柜及其所安装的低压电器外壳等可触及到的部分而白手套上不沾染灰尘为验收合格标准。
（4）清扫完成并验收合格后，清扫作业方需要仔细检查并确保没有异物落入且遗漏在低压配电柜及其所安装的低压电器中，清扫作业方在送电许可承诺书上签字后，运行方才能送电。
二、低压配电柜检查要求
（1）检查相序、相色。
（2）检查配电、控制、保护、联锁和计量回路的接线松紧以及固定。
（3）对照图纸检查端子编号。
（4）检查计量表具零位和量程。
（5）检查保护整定值范围。
三、低压配电柜紧固要求
（1）紧固配电回路接线。
（2）紧固控制、保护、联锁和计量回路接线。
（3）紧固中性线和零线。
（4）紧固低压配电柜及其所安装低压电器固定。
四、低压配电柜检测
（1）低压空气断路器检测。
（2）外置分列保护单元检测。
（3）计量表具检测。
可不仅限于此，低压配电柜及其所安装的低压电器的检测要求均需按照集成和元器件出厂要求执行，任何不满足的情况均需要得到运行方的工作许可。
高压开关柜检修及试验项目 一，组成 高压开关柜由：柜体、母线、分支母线、小母线、套管、端子板、综保仪表、静触头、真空断路器、电流互感器、接地刀、过电压保护器、传感器、带电显示器组成。 二、检修项目 1真空断路器 1）测量绝缘电阻 用2500V摇表分别测量A--B、C及地 B--A、C及地 C--A、B及地1分钟时绝缘电阻值并记录。 2）交流耐压试验 手动合上断路器，将交流耐压设备与A相相连，B、C相短封并接地，缓慢升压至试验值，同时注意观察现象，持续1分钟。无击穿闪络现象为耐压合格。B、C相试验与A相相同。分开断路器，将断路器上口A、B、C短接并与交流耐压设备相连，下口A、B、C短接并接地，缓慢升压至试验值，同时注意观察现象，持续1分钟。无击穿闪络现象为断口合格。 3）测量每相导电部分的回路电阻 手动合上断路器，用双臂电桥或回路电阻测试仪分别测量A、B、C三相导电部分的回路电阻三次取平均值并记录。 4）测量主触头分合闸时间、同期性、合闸时触头弹跳时间 在额定电压下用毫秒计分别测量断路器分合闸时间。 5）操纵机构试验（手、自动分别分合断路器三次，观察是否动作可靠，指示正确。） 2综合保护器 1）传动试验 在综合保护器上分合断路器，观察是否动作可靠，指示正确。 2测量及保护试验 根据电流互感器变比，在一次侧分段加入标准电流值，然后分段返回观察综保测量显示是否准确并记录及计算误差。 分别设定保护定值及时间，合上断路器，分相加入整定电流值，观察断路器是否可靠动作，并用毫秒计分别测量断路器分闸时间。 3电流互感器电压互感器、变压器 1）绝缘电阻 用2500V摇表测量变压器一次侧绝缘电阻，将二次侧短接并接地，记录R60/R15值。
配电柜检修维护保养方案 1.目的：确保配电柜的正常、安全运行。 2、范围：配电柜每年总体检查、保养。 3、职责： 1?）全面认真地检修配电柜内的全部设备。 2）以最少的停电时间完成检修。 4、内容及步骤： 1?）检修前必须经得分厂或工段的批准。 2 ）检修前办理好停送电手续并通知其他人停电的时间和范围。 3 ）检修时应从变压器低压侧开始。配电柜断电后，清洁柜中灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。所有二次回路接线连接可靠，绝缘符合要求。 a、检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠。检查抽屉柜上的自动空气开关操作机构是否到位，接线螺丝是否紧固。清除接触器触头表面及四周的污物，检查接触器触头接触是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触头严重烧蚀（触头点磨损至原厚度的1/3）即应更换触头。电源指示仪表、指示灯完好。 b、检修电容柜时，应先断开电容柜总开关，然后进行验电，再用10mm2以上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象，若电容器外壳膨胀，应及时处理，更换放电
装置、控制电路的接线螺丝及接地装置。合闸后进行指示部分及自动补偿部分的调试。 c、受电柜及联络柜中的断路器检修：先断开所有负荷后，用手柄摇出断路器。重新紧固接线螺丝，检查刀口的弹力是否符合规定。灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否良好，必要时修锉触头表面，检查内部弹簧、垫片、螺丝有无松动、变形和脱落。 5、注意事项： 1)检修过程中必须设专人监护。 2) 工作前必须验电。 3）施工前和施工后必须要点清工具，严禁将工具遗漏在配电柜内。 4) 检修人员应对整个配电柜的电气机械联锁情况熟悉并操作。 5)检修中应详细了解哪些线路是双线供电。 6）抽出控制柜时，不要将停送电牌子弄掉或者挂错，要维护一个抽一个，严禁将所有柜子一把抽出维护。 编制：崔忠贺批准：李其章
湖北新华资产管理有限公司 低压配电柜检修方案 一、检修目的 检查并及时处理供配电设备隐患，满足设备在良好的条件下运行，确保设备性能，保证安全运行。 二、检修配电柜概况因配电柜的特殊性在正常生产时无法对其进行维护，存在积尘较多螺丝松动的情况。为了保证配电柜设备长期运行，要对在运行配电柜进行计划检修，为了做好本次检修工作，保证检修质量，实现开车一次成功，特编制本方案。 配电柜检修内容； 1、更换500KVA配电房进线、出线控制开关、及电容柜；低压计量装置整理； 2、1000KVA配电室墙上10KV隔离刀闸开关拆除、更换为10KV隔离刀闸开关柜；1000KVA抽屉式配电柜检修及开关元件更换。 三、配电柜检修步骤 1 ）根据以上内容备置检修所需的材料、工具和专用试验设备； 2）开具检修工作票，电气作业票； 3）按照检修内容展开工序； 1.检修前必须经得公司调度的批准。 2.检修前办理好停送电手续并通知其他单位及调度停电的时间和范围。 3.检修时应从变压器低压侧开始。配电柜断电后，挂接地线防止突然来电和母线残存电荷放电，清洁柜中灰尘，检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。所有二次回路接线连接可靠，绝缘符合要求。 a、检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械闭锁可
靠。检查抽屉柜上的自动空气开关操作机构是否到位，接线螺丝是否紧固。 清除接触器触头表面及四周的污物，检查接触器触头接触是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触严重烧蚀（触头点磨损至原厚度的 1/3 ）即应更换触头。电源指示仪表、指示灯完好。 b、检修电容柜时，应先断开电容柜总开关，然后进行验电，再用10mm以 上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象，若电容器外壳膨胀，应及时处理，更换放电装置、控制电路的接线螺丝及接地装置。合闸后进行指示部分及自动补偿部分的调试。 c、受电柜及联络柜中的断路器检修：先断开所有负荷后，用手柄摇出断路 器。重新紧固接线螺丝，检查刀口的弹力是否符合规定。灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否良好，必要时修锉触头表面，检查内部弹簧、垫片、螺丝有无松动、变形和脱落。 4、模拟试验： 在断开电源的条件下，对开关进行手动分合闸；送电后对进行继电保护、工艺与电气联锁等试验。 5、验收。 A.确认各项检修工作已完成；使用工具数量齐全柜内无遗留 B.联锁装置齐全、准确、灵敏、可靠； C.配电柜母线绝缘良好，柜内外清洁无杂物，接线端子紧固无松动。 四、检修部署 1.检修工具一览表
海南省万泉河红岭水利枢纽工程机电设备安装工程 坝后电站 高低压盘柜安装方案 批准：周杰 审核：杜江湖 编制： 葛洲坝集团第二工程有限公司机电安装分公司 红岭水利枢纽工程安装项目部 二O—三年十二月
目录 1 概况 (3) 2 编写依据 (3) 3 工程量 (3) 4 现场安装条件 (4) 5 施工前准备 (4) 6安装技术措施 (5) 7 盘柜安装的检查和验收：. (11) 8 进度计划及保证措施. (11) 9 施工质量控制及保证措施. (12) 10 安全技术及文明施工措施. (13) 11 施工事故应急措施. (15)
坝后电站咼低压柜安装方案 1概况 红岭水电站高低压盘柜有35KV高压开关柜、10.5KV高压开关柜、400V低压配电柜。35KV开关柜、10.5KV开关柜、400V低压配电柜均由中山明阳电器有限公司生产。高压开关柜主要是用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用；400V低压盘柜主要是作用交流50HZ 400V以下的低压动力和照明配电。 2编写依据 2.1设计施工图纸及设计更改通知单 2.2主要规程规范 《1kv及以下配线工程施工与验收规范》GB50575-2010 《电气装置安装工程母线装置施工及验收规范》GBJ149-90 《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-92 2.3厂家说明书 2.4本单位多年施工经验以及严格的检查制度 3工程量 盘柜安装工程量清单
4现场安装条件 4.135KV开关柜厂家到货直接拖到安装间利用桥架卸货，再用2T液压叉车、2T液压拖车以人工安装就位； 4.2KV开关柜用2T汽车运输至相应部位GIS室电动葫芦卸车。室内采用2 吨液压叉车、2T液压拖车以人工安装就位。 4.3400V配电柜利用2T汽车运输至安装场利用桥机卸车。室内采用液压拖车以人工安装就位。 5施工前准备 5.1现场布置：合理布置现场，包括基础材料准备、盘柜组装和防护措施等。 5.2技术准备：盘柜安装前组织有关技术人员熟悉设计图纸，标准规范，厂家安装说明书以及设备技术档案等有关资料。 5.3人员组织：技术负责人（含技术服务人员），安装、试验负责人，安全、 质量负责人，安装、试验人员 5.4工器具准备：
高压配电柜检修方案 一、编制目的 为保证生产的连续性满足设备在良好的条件下运行，检查并及时处理供配电设备隐患，确保设备性能，保证安全运行。 二、检修配电柜概况 因10KV高压配电柜的特殊性在正常生产时无法对其进行维护，存在积尘较多螺丝松动的情况。为了保证配电柜设备长期运行，要对在运行配电柜进行计划检修，为了做好本次检修工作，保证检修质量，实现开车一次成功，特编制本方案。 此次10KV配电柜检修内容： 三、配电柜检修步骤 1、根据以上内容备置检修所需的材料、工具和专用试验设备； 2、开具检修工作票，电气作业票；
3、按照检修内容展开工序：（1）检修前必须经得厂部调度或车间的批准。（2）检修前办理好停送电手续并通知生产车间及调度停电的时间和范围。（3）检修时应先将低压侧负荷断开，以保证高压配电柜不带负荷断电。断电后，将母线和电缆残存电荷放电，然后验电挂接地线防止突然来电清洁柜中灰尘，检查电流互感器、电压互感器及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈蚀，接线桩头是否紧固。所有二次回路接线连接可靠，绝缘符合要求 【电流互感器的检修】： （1）采用2500V兆欧表测量绕组及末屏的绝缘电阻。（2）交流耐压试验：一次绕组按出厂值的85%进行。出厂值不明的按电压等级为10KV的施加30KV试验电压进行试验；二次绕组之间及末屏对地为2kV校核励磁特性曲线工作前先进行二次对地放电，拆除二次侧连线，并将二次侧短接。 a、设备表面和表面清洁卫生检查：用电动吹风或小毛刷等进行清洁卫生处理。用麻布，酒精对设备表面，触头，绝缘子等进行擦拭，并将杂物清除干净。互感器表面，应无裂纹和烧焦以及绝缘击穿现象； b、预防性试验，按照《电力设备预防性试验规程》进行试验，其结果应符合规程和厂家技术要求； c、连接端子接触面检查：如有无毛刺和氧化层，可用0号水磨砂纸轻轻打磨接触面，并用破布擦拭干净； d、接线牢固检查：拆除二次侧短接线，恢复所有连接线，，用扳手或改刀对所有接线进行紧固，并检查有无破损及烧焦的痕迹； e、所有的固定螺栓检查。 【真空断路器检修】： a、检查真空断路器时，断路器开小车在推入或拉出时应灵活，机械闭锁可靠。检查真空断路器操作机构是否到位，接线螺丝是否紧固。清除触头表面及四周的污物，检查接触触头是否完好，如触头接触不良，必要时可稍微修锉触头表面，如触头严重烧蚀（触头点磨损至原厚度的1/3）即应更换触头。电源指示仪表、指示灯完好。 b、检修电容柜时，应先断开电容柜总开关，然后进行验电，再用10mm2以上的一根导线逐个把电容器对地进行放电后，外观检查壳体良好，无渗漏油现象，若电容器外壳膨胀，应及时处理，更换放电装置、控制电路的接线螺丝及接地装置。合闸后进行指示部分及自动补偿部分的调试。 C.受电柜及联络柜中的断路器检修：先断开所有负荷后，用手柄摇出断路器。重新紧固接线螺丝，检查刀口的弹力是否符合规定。灭弧栅有否破裂或损坏，手动调试机械联锁分合闸是否准确，检查触头接触是否良好，必要时修锉触头表面，检查内部弹簧、垫片、螺丝有无松动、变形和脱落。d、对进出电缆头检查时要注意接触良好，牢固可靠，连接部分不发热变色，没有放电现象。用2500V兆欧表分别对其电缆逐根逐相对地绝缘遥测合格。 4、验收：a、确认各项检修工作已完成；使用工具数量齐全柜内无遗留b、联锁装置齐全、准确、灵敏、可靠；c配电柜母线、电缆绝缘良好，柜内外清洁无杂物，接线端子紧固无松动。
配电柜维修施工方案 工程概况 本工程是XX剧院1#配电房高压环网放电维修，最终目的是排除电气设备的隐患，为XX剧院的正常运营做一个全面的安全保障。 施工部署 初步根据各部位的设备情况及甲方的要求，在甲方安排的停电时间内，确定施工员为7人，其中项目放工现场负责人1人，施工安全负责人1人，施工人员分二个班组，试验班组2人；设备检查、紧固及更换元件3人，在实施过程中可根据实际情况适当调整，以满足安全、质量和工期预期实现。 一、注意事项 1、进场人员需有合法身份证。 2、签定与XX剧院的相关保密协议（必须遵守）。 3、进厂必需佩戴好临时施工证，丢失后应及时报告。 4、遵守社会公德（包括个人卫生及形象、使用卫生间及车辆停放等）。 5、所有工具及材料应向保安部申报（以方便双方的使用及出门检查）。 6、遵守XX剧院的相关规定（服从现场管理人员的安排及指挥）。 二、施工组织 施工现场第一负责人： 施工现场第二负责人：
施工安全负责人： 施工班组成员： 进场前培训：施工前全体维保参与人员进行进场前培训，介绍本次工作任务，落实工作分配及个人职责，必须做到每个人都清楚自己的工作任务，并复述一遍。 班前工作会议：进场开工前交接，安排具体工作及安全注意事项。 1、实行纵横组织机构、统一指挥、统筹安排； 2、实行分专业管理、职责分明； 3、实行纵横配合，优化施工人员，试验设备的供用； 4、实行工程质量按三级监控，保证维保质量和安全; 5、实行工具清点制度，开工前、收工后个人工具清点上报。 一、进场施工 一：停1＃配电房系统，对放电高压环网柜进行检查，确认故障 点，确认后对其放电元件更换，在进行试验，试验标准按照交 接性标准进行。 注意事项： 在施工时应注意其高压系统，必须在验明无电后方可施工。在带电区域做好隔离并做好标识。严禁操作。 送电前彻底检查施工工具有无遗留，特别是配电设备内部，如遗留在设备会引起严重事故。进行停送电操作由黄文杰统一安排指挥，所有带电范围作警示牌，由专人监护。后附﹝禁止合闸，线路有人工作﹞相关安全标识牌。
. . 高低压配电柜倒闸操作规程 倒闸操作应遵循以下顺序进行： (1)设备停电检修时倒闸操作的顺序。运行状态转为热备用，转为冷备用，转为检修。 (2)设备投入运行时倒闸操作的顺序。由检修转为冷备用，转为热备用，转为运行。 (3)停电操作时倒闸操作的顺序。先停用一次设备，后停用保护、自动装置；先断开该设备各侧断路器，然后拉开各断路器两侧隔离开关。 (4)送电操作时倒闸操作的顺序。先投入保护、自动装置，后投入一次设备；投入一次设备时，先合上该设备各断路器两侧隔离开关，最后合上该设备断路器。 (5)设备送电时倒闸操作的顺序。合隔离开关及断路器的顺序是从电源侧逐步送向负荷侧。 (6)设备停电时倒闸操作的顺序。与设备送电顺序相反。 以单电源线路为例： 应按照拉开断路器、检查断路器确在断开位置、断开断路器合闸电源、拉开负荷侧隔离开关、拉开电源侧隔离开关、断开断路器操作电源的顺序进行。如果线路装有自动装置，拉断路器前应考虑退出相应的自动装置。 拉隔离开关前必须进行两项重要操作：首先检查断路器确在断开位置，目的是防止拉隔离开关时断路器实际并未断开而造成带负荷拉隔离开关的误操作；还应考虑到在拉隔离开关的操作过程中断路器会因某种意外原因而误合的可能，因此还需断开该断路器的合闸电源。 在停电拉隔离开关时，可能会出现两种误操作：一是断路器未断开，误拉隔离开关；二是断路器虽已断开但拉隔离开关时走错间隔，错拉不应停的设备，造成带负荷拉隔离开关。若断路器未断开，先拉负荷侧隔离开关，弧光短路发生在断路器保护范围以内，出现断路器跳闸，可切除故障缩小事故范围；若先拉电源侧隔离开关，弧光短路发生在断路器保护范围以外，断路器不会跳闸，将造成母线短路并使上一级断路器跳闸，扩大了事故范围。
xxx低压配电柜更换施工方案 编制人： 审核人： 审批人： Xxxxxxxx 二零一九年三月三日
目录 1.1.工程概况 (3) 1.1.1.工程名称 (3) 1.1.2.建设地点 (3) 1.1.3.建设单位 (3) 1.1.4.工程概述 (3) 1.2.施工方案 (4) 1.2.1.整体施工方案 (4) 1.2.2.整体方案说明 (4) 1.2.3.单项施工方案 (5) 1.3.技术力量及人员配置 (7) 1.4.安全施工方案 (9)
1.1.工程概况 工程名称 xxx低压配电柜更换施工方案 建设地点 Xxx 建设单位 xxx工程建设项目部 开竣工时间：2019年3月3日—2019年3月30日 工程概述 1、xxx2#、4#、6#、11#、13#站的低压配电系统属于老式配电柜，而且电气元件老化，对值班操作人员不安全，容易发生触电事故。 2、由于负荷增大，电容补偿柜容量不足，经常受到当地电力部门的停电或罚款处理。 3、由于设备老化，配电柜柜门不能关严，开关拒动等问题经常出现，严重影响到安全生产。 为保障站内安全正常用电，需对2#、4#、6#、11#、13#站的老式配电柜进行更换。
1.2.施工方案 整体施工方案 本工程的施工内容主要包括： 1、维修配电柜17面。进线柜5面，出线柜10面、电容补偿柜2面。 2、低压无功补偿装置调试2组。 3、盘柜配线100米。 4、电缆试验5回路。 5、母线调试5段。 6、铜端子制作60个。 7、成套配电柜调试17面 8、送电调试100回路。 9、三相电度表安装15块。 10、接地网制作5套，并入原接地网。 整体方案说明 介于单站施工工期短、作业点多的特点：我方制定集中力量争取在两个工作日内完成单站的施工改造，并随后准备下一个气站的配电柜改造工作，每个站的改造周期为3个工作日，首先将工程分为四个阶段：一、拆除前施工准备阶段，二、配电柜拆除阶段，三、配电柜

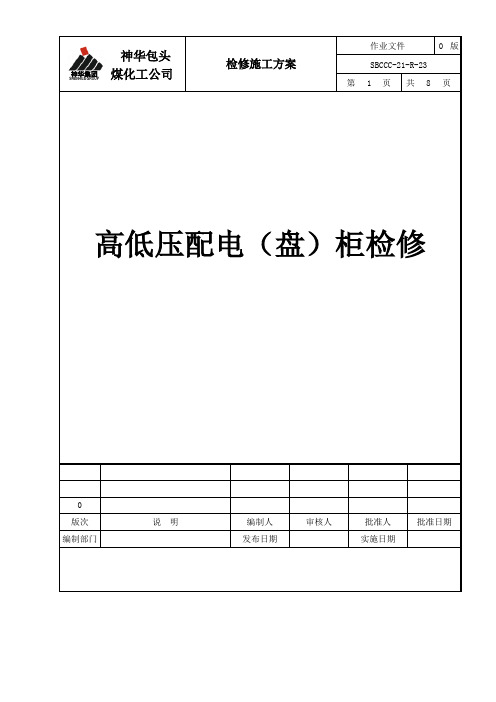

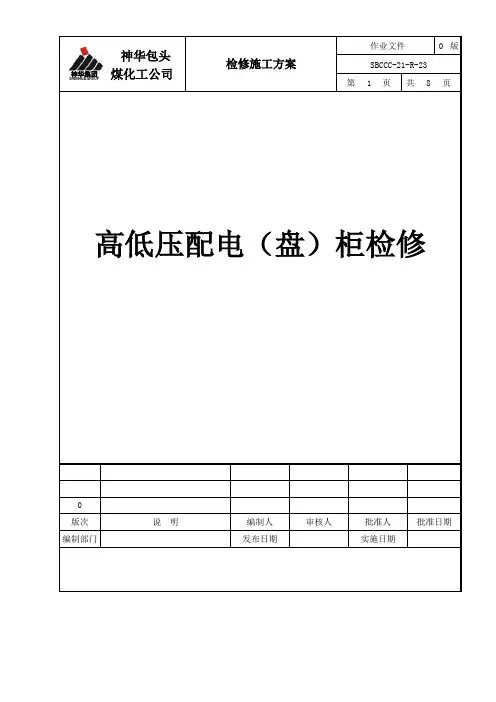

神华包头 煤化工公司 检修施工方案 作业文件 0 版 SBCCC-21-R-23 第 1 页 共 8 页 高低压配电（盘）柜检修 0 版次 说 明 编制人 审核人 批准人 批准日期 编制部门 发布日期 实施日期 神华集团 SHENHUA GROUP
