开关稳压电源设计说明书 学生姓名： 学号： 专业班级：物电学院电子2班报告提交日期： 2014年5月20日 湖南理工学院物电学院
目录 一、设计任务及要求 (2) 1、设计任务 (2) 2、设计要求 (2) 二、基本原理与分析 (2) 三、方案设计 (5) 1、开关器件的选择 (5) 2、参数的设定 (5) 四、电路设计 (5) 1、电路整体设计 (5) 2、电路工作原理 (5) 五、总结 (7) 六、参考文献 (7)
一、设计任务及要求 1、设计任务 设计一手机开关型电池充电器，满足： （1）开关电源型充电； （2）输入电压220V，输出直流电压自定； （3）恒流恒压； （4）最大输出电流为:I max＝1.0 A; 2、设计要求 （1）合理选择开关器件； （2）完成全电路理论设计、绘制电路图； （3）撰写设计报告。 二、基本原理与分析 随着电子技术和集成电路的飞速发展，开关稳压电源的类型越来越多，分类方法也各不相同，如果按照开关管与负载的连接方式分类，开关电源可以分为串联型、并联型和变压器耦合（并联）型3种类型。下面分别对这三种类型的开关电源做一些简单的介绍。 （1）串联型。 图1所示的开关电源是串联型开关电源，其特点是开关调整管VT与负载R L串联。因此，开关管和续流二极管的耐压要求较低。且滤波电容在开关管导通和截止时均有电流，故滤波性能好，输出电压U0的纹波系数小，要求储能电感铁心截面积也较小。其缺点是：输出直流电压与电网电压之间没有隔离变压器，即所谓“热地盘”，不够安全；若开关管部短路，则全部输入直流电压直接加到负载上，会引起负载过压或过流，损坏元件。因此，输出端一般需加稳压管加以保护。 根据稳压条件可得：（U i-U0）T1/L=U0T2/L 即 U0=U1T1/（T1+T2）=（T1/T）U i，σ=T1/T 由上式可见，可以通过控制开关管激励脉冲的占空比σ来调整开关电源的输出电压U0。
可调直流稳压电源设计报告 任微明（学号：20101106133） （物理与电子信息学院10级科技班,内蒙古呼和浩特010022） 指导教师:高焕生 摘要：主要采用变压器、整流、滤波、稳压的流程思路将输入220V交流电转换成电压3~12V的直流电源。其中，稳压电路采用三端固定稳压器LM317达到稳压效果，因此系统可根据实际需要对其设计进行适当的修改。本系统设计方便简单、易学易改、成本低廉、功能实用。 关键字：变压器；整流；滤波；稳压 1 设计内容及要求 1.1 设计目的 1、学习小功率直流稳压电源的设计与调试方法。 2、掌握小功率直流稳压电源有关参数的测试方法。 3、通过集成直流稳压电源的设计、安装和调试，要求学会： (1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源； (2)掌握直流稳压电路的调试及主要技术指标的测试方法。 (3)通过电路的设计可以加深对该课程知识的理解以及对知识的综合运用。 1.2 设计内容 设计一波形直流稳压电源，满足：当输入电压在220V±10%时，输出直流电压为3~12V。
1.3 设计要求 (1)电源变压器做理论设计； (2)合理选择集成稳压器； (3)完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图，PCB板； (4)撰写设计报告、调试总结报告。 2 设计方法与步骤 2.1 设计方法 单元电路设计、PCB板设计、电路的组装与调试。 2.2 设计步骤 （1）功能和性能指标分析：对题目的各项要求进行分析，整理出系统和具体电路设计所需的更具体、更详细的功能要求和技术性指标数据，以求得设计的原始依据。 （2）画出总体电路图，要求按相关规定，布局合理，图面清晰，便于对图的理解和阅读，为组装、调试和维修时做好准备。 （3）按总电路图安装电路，调试并改进。 3 电路的设计
开关电源常见四大故障及检修方法 开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。 1. 无输出，保险管正常这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。 2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险
烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 3. 有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。 4. 输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低： a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。 b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。 c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。 12v开关电源维修分析 一.开关电源不启振，出现这种情况，我们首先要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题以及开关管是否击穿等。
直流稳压电源操作规程 1．目的 为了保证直流稳压电源的安全性，必须对直流稳压电源进行正确的操作和维护，延长直流稳压电源的使用寿命，确保产品质量，特编制本设备操作规程。 2．范围 本操作规程适用于所有使用的直流稳压电源的安全及正确操作的作业指导。 3．职责 设备操作人员负责设备的维护与维修，车间技术人员负责设备安全使用的正确指导。 4.程序及要求 4.1设备使用人员在使用设备之前，要详细阅读本操作规程。 4.2设备使用之前要对直流稳压电源进行卫生清理，保证无油、无污、无杂质，设备清洁。 4.3设备使用人员在使用设备之前，要确认直流稳压电源安全接地，检查无误后，接通电源使用。 4.4把外电路接到稳压电源接线柱上时，注意“+”、“-”极性不要接错。 4.5接通电源前， ⑴确认稳压电源面板上电源“通”、“断”开关是否在“断”位。如果在
“通”位，则必须扳到“断”位上。 ⑵确认输出调节旋钮是否指向逆时针最小位置。如果不是，必须逆时针旋转到最小输出位置上。 ⑶检查电压指示表表针是否在零位上。如果不是，则用螺丝刀拧到表面下面的调零螺丝，使表针指零（表面刻度最左端）。 ⑷确认输出端子“+”、“-”电源是否有其它线路连接或混线。 以上四项工作做完以后便可将稳压电源的交流输入电源插头插到220V、50Hz交流电源插座上。 4.6将电源“通”、“断”形状扳到“通”位，这时面板指示灯应亮。拧动“输出调节”旋钮（顺时针方向）时，面板指示表针应向右偏转。偏转角度应根据外接电路所需电压而定。例如外接电路电压需要24V，则旋转“输出调节“旋钮，待表盘指针达到24V位置时便立即停止。否则，将会超过24V而损坏外电路。4.7外电路试验时，应在输出电源接线中串接一个电源开关，以便于接通和断开外电路电源。千万不要用稳压电源面板上的电源“通”、“断”开关来回频繁地接通和断开，这样容易造成稳压电源输出电压不稳定。 4.7外电路使用的电源的电流与稳压电源的额定电流必须相符。 4.8稳压电源满负荷使用时，应注意仪器的通风散热。满负荷使用的稳压电源连续工作时间不宜超过8小时。 4.9仪器使用完毕后，应将所有开关扳到“关”的位置。例如电源“通”、“断”开关置“断”位，输出调节旋钮旋到最左端零输出位置。
4 稳压电源设计 4.1 电路分析 稳压电路见图4-1所示。三极管射极电压是稳压电源的输出电压，可以接用电器或负载，这个电压值通过TLC549（A/D，同TLC548）数据转换后，送往单片机处理并显示。调整按键可以改变输入TLC5615(D/A，同TLC5616)的数据。TLC5615的输出电压通过运算放大器与实际输出取样电压比较，控制三极管的电压输出。稳压电路的电压输出接受单片机检测，同时又受单片机的控制。电路在仿真时，各点的电压都连接有电压表显示。 图 1 稳压电路 4.2 电路模块 一、A/D转换部分 TLC549 对输出电压进行采集，其操作如下： （1）cs先为高电平。（cs为片选信号，为1时，输入脉 i/o clock不起作用）； （2）clock = 0 （3）cs = 0； cs置底电平。同时date_out为高。（=1）； （4）延时1.4us。（setup time,cs low before first clock）； （5）开始转化数据。因为TLC549是8位串行模数转换器。需将8 位数据依次串行输出。期间，clock高低电平转化一次； （6）8次数据转化之后。cs置1，片选无效。等待17us后读出数据。 二、D/A转换部分 TLC5615为10位D/A转换电路，其原理TLC5615的PDF文件。输出电压 = （转 换数值/1024）*2*基准电压
三、显示 采用数码管对A/D转换后的数据进行显示，因为TLC549 是8位A/D，程序中需要对转化的数据进行处理后才能在七段数码管上动态显示。TLC549的检测电压值范围为0~5V，A/D 转换后数据位0~255，应该显示0~5，并且包含小数点部分。 四、按键操作部分 四个独立的按键主要是对DA 的输入数据进行操作的，ADD按键，SUB 按键这些按键在安下一次松开后便进行加 1 的操作，若按键超过一定的时间则增加步长，使其数值能够快速增加，这样就不必要达到一个电压时，一直按几百次。SUB按键也是如此。至于那个预读取按键，主要是用于保存你要常用的电压值，这样一来你就可以在使用此电源时，不必要每次都要按键调整，可以通过读取AT24C04的值进行电压预置，保存按键，是用于保存你长使用的电压值，通过此次的电压值保存，使你可以快速达到你所要求的电压值。 4.3 编程思路 程序分为键盘处理、D/A、A/D和存储四个模块。运用扫描法，对键盘进行扫描，有按键就更改输入TLC5615 的数值，ADD按键是对数据进行加以操做，长按的话使步进值增大，实现快加，ＳＵＢ按键与ＡＤＤ按键同，预读取按键用于读取ＡＴ２４Ｃ０４中预置的数值，保存按键用于保存当前电压值；显示部分主要是对ＴＬＣ５４９采集回来的电压进行处理显示，它主要是在定时器０的中断服务程序中显示，１００ｍｓ刷新显示一次；ＴＬＣ５６１５模块，通过对ｄＡ的串行数据输入，使其在输出电压时可控，输出电压后经ｌｍ３２４，三极管，加上负载输出电压，输出电压后，用ＴＬＣ５４９芯片１００ｍｓ采集一次，送数码管显示。 4.5 程序清单 主函数： #include
MPS309 直流稳压稳流电源 中国专利号: ZL00201424.6 ZL00350965.6 使用手册 ? 北京切克斯电子科技有限公司BEIJING TRADEX ELECTRONIC TECHNOLOGY CORP. 安全
●符号 此标志为警告符号，提醒您按照使用手册使用。 ●电源 本设备交流供电电源电压有效值不应超过250伏特。即两电源线之间及每根电源线与地之间交流电压有效值不应超过250伏特。为保证安全工作，应保证电源电缆中的地线与保护地相连接。 ●使用合适的电源电缆和设备的接地 本设备通过电源电缆中的地线接地。为了避免电击，使用本设备提供的电源电缆，将电源电缆插入适合的插座中，保证电源电缆中的地线与保护地相连接。 ●不能在易燃、易爆环境下工作 为了避免发生火灾、爆炸，在工作时及使用后1小时内严禁将设备放置在易燃、易爆环境中。 ●不要移动盖板和面板 本设备内有非安全电压，为了避免人身伤害，不要移动盖板和面板。如需校准及维修应找专业校准及维修人员。 ●不要触摸输出端子导电部位和负载导电部位 本电源最大输出电压达到1000V以上，使用时注意人身安全，严防触电。在工作时及使用后1分钟内，不要触摸输出端子导电部位和负载导电部位避免电击。 ●严禁在通电状态下进行负载接线 在通电状态下进行负载接线，可能会发生电击并损伤输出端子。 ●在进行绝缘电阻和绝缘耐压测试时应注意 在进行绝缘电阻和绝缘耐压测试时，高压电荷会被加到两测量点之间，测量之后应经过500K左右电阻泄放。若不进行泄放，可能会发生电击。若直接短路泄放，会造成设备损坏。 ●请按指定方式使用 如果设备不按指定方式使用，设备所提供的保护可能被削弱。 目录
一、开关式稳压电源的基本工作原理 开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。 调宽式开关稳压电源的基本原理可参见下图。 对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算， 即Uo=Um×T1/T 式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。 从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。 二、开关式稳压电源的原理电路 1、基本电路
图二开关电源基本电路框图 开关式稳压电源的基本电路框图如图二所示。 交流电压经整流电路及滤波电路整流滤波后，变成含有一定脉动成份的直流电压，该电压进人高频变换器被转换成所需电压值的方波，最后再将这个方波电压经整流滤波变为所需要的直流电压。 控制电路为一脉冲宽度调制器，它主要由取样器、比较器、振荡器、脉宽调制及基准电压等电路构成。这部分电路目前已集成化，制成了各种开关电源用集成电路。控制电路用来调整高频开关元件的开关时间比例，以达到稳定输出电压的目的。 ２．单端反激式开关电源 单端反激式开关电源的典型电路如图三所示。电路中所谓的单端是指高频变换器的磁芯仅工作在磁滞回线的一侧。所谓的反激，是指当开关管VT1 导通时，高频变压器Ｔ初级绕组的感应电压为上正下负，整流二极管VD1处于截止状态，在初级绕组中储存能量。当开关管VT1截止时，变压器Ｔ初级绕组中存储的能量，通过次级绕组及VD1 整流和电容Ｃ滤波后向负载输出。
可调直流稳压电源设计报告 任微明(学号：20101106133 ) (物理与电子信息学院10 级科技班,内蒙古呼和浩特010022 ) 指导教师: 高焕生 摘要：主要采用变压器、整流、滤波、稳压的流程思路将输入220V 交流电转换成 电压3~12V 的直流电源。其中，稳压电路采用三端固定稳压器LM317 达到稳压效果，因此系统可根据实际需要对其设计进行适当的修改。本系统设计方便简单、易学易改、成本低廉、功能实用。 关键字：变压器；整流；滤波；稳压 1 设计内容及要求 1.1 设计目的 1、学习小功率直流稳压电源的设计与调试方法。 2、掌握小功率直流稳压电源有关参数的测试方法。 3、通过集成直流稳压电源的设计、安装和调试，要求学会： (1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源； (2)掌握直流稳压电路的调试及主要技术指标的测试方法。 (3)通过电路的设计可以加深对该课程知识的理解以及对知识的综合运用。 1.2 设计内容 设计一波形直流稳压电源，满足：当输入电压在220V ± 10%时，输出直流电压为3~12V
1.3设计要求 (1) 电源变压器做理论设计； (2) 合理选择集成稳压器； (3) 完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图，PCB 板; (4) 撰写设计报告、调试总结报告。 2设计方法与步骤 2.1设计方法 单元电路设计、PCB板设计、电路的组装与调试。 2.2设计步骤 (1 )功能和性能指标分析：对题目的各项要求进行分析，整理出系统和具体电路设计所需的更具体、更详细的功能要求和技术性指标数据，以求得设计的原始依据。 (2 )画出总体电路图，要求按相关规定，布局合理，图面清晰，便于对图的理解和阅读，为组装、调试和维修时做好准备。 (3)按总电路图安装电路，调试并改进。 3电路的设计 图3整体电路图 3.1电源变压器 过整流电路将交流变为脉动的直流电压。由于此脉动的直流压含有较的纹波，必须通过滤
开关电源的基本原理与分类方法 开关电源是指调整功率管以开关方式进行工作的稳压电源。缩写为SPS(Switching Power Supply),开关电源的核心部分是一个直流变换器。目前开关电源向着高频、高可靠性、低功耗、低噪声、抗干扰和模 块化方向发展。开关电源现在在社会上应用越来越广泛，需求也越来越大。 电源在一个典型系统中或者在一台机器中担当十分重要的角色，电源给系统的电路提供持续、稳定的 能量，使得系统或者机器能够正常地工作。电源的好坏直接影响了系统能否正常工作。随着电源的应用和 需求越来越广泛，人们对于电源的要求也越来越高。人们对电源的效率、体积、重量、稳定性和可靠性等 方面都有了更高的要求。 开关电源正是以其效率高、体积小、重量轻、稳定性高、零负载消耗低等多方面的优势逐步取代了效 率低、又笨又重的线性电源。现在社会上出现的需要应用开关电源的仪器、机器越来越多;利用开关电源作为驱动电源的产品也层出不穷，例如LED驱动开关电源的需求量越来越多。而现代电力电子技术的发展， 特别是大功率器件IGBT和MOSFET、各类电源芯片的迅速发展，将开关电源的工作频率提高到相当高的水平，使得开关电源的转换效率不断提高。人们对于转换效率的不断要求也促使开关电源的开发技术将越来 越高。 开关电源的主要电路是由输入电磁干扰滤波器(EMI)、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输 出短路保护电路等部分构成。 开关带能源的工作原理： 首先是将交流输入电源经整流滤波成脉动直流;然后通过高频PWM(脉冲宽度调制)信号控制开关管，将那个直流加到开关变压器初级上;接着开关变压器次级感应出高频电压，经整流滤波供给负载;最后，输出 部分通过一定的电路反馈给控制电路，控制PWM占空比，以达到稳定输出的目的。 常见的开关电源的分类方法有下列几种： 1.按激励方式的不同可以划分为他激式和自激式。他激式开关电源电路中专设激励信号振荡器;自激式开关功率管兼作振荡管。该形式的开关电源电路结构简单, 元器件少, 可以做成低成本的开关电源。 2.按调制方式的不同可以划分为脉宽调制型、频率调整型和混合调整型。脉宽调制型保持振荡频率保 持不变, 通过调节脉冲宽度来改变输出电压的大小;频率调整型保持占空比保持不变(脉冲宽度保持不变) , 通过改变振荡频率来改变输出电压大小;混合调整型是脉冲宽度和振荡频率均可进行调节的开关电源。 3.按开关管电流的工作方式的不同可以划分为开关型和谐振型。开关型用开关晶体管把直流变成高频 标准方波, 其电路形式类似于他激式;谐振型用开关晶体管与LC谐振回路将直流变成标准正弦波, 其电路 形式类似于自激式开关电源。 4.按开关晶体管的类型的不同可以划分为晶体管型和可控硅型。晶体管型采用晶体管(包括场效应管) 作为开关功率管;可控硅型采用可控硅作为开关功率管。这种电路的特点是直接输入交流电压, 不需要一次整流部分。
直流稳压电源使用攻略(一) 常见的直流稳压电源通常是将220V的交流市电转换成用电器所需要的低压直流电。在一些特殊的应用中，也有升压作用的高压输出稳压电源，不过在业余电台相关应用中非常罕见。根据不同的应用需要，按照电源的功能和特性，直流稳压电源通常分为固定输出电压型的系统供电电源、可调稳压电源、可编程电源、恒流源、电压校准参考源等。随着科技的发展，电源的结构形式和控制电路不断更新，高频开关电路和智能化数控成为电源的发展方向。直流稳压电源的应用与意义 直流稳压电源最基本的应用遍布于我们的生活中。笔记本电脑、MP3以及很多数码产品的电源充电器都属于稳压电源，大部分电子产品的外置电源也是稳压电源。业余电台爱好者必备的、为家中固定电台供电的13.8V电源更是典型的稳压电压。直流稳压电源为我们使用电台提供了一个稳定的低压直流源。 直流稳压电源是实验室和维修领域最常用的基础仪器。稳压电源为用电器和电路提供可靠的电源供应。在维修中，常常通过替代电器自身的供电单元（常称替代法）缩小故障范围，同时利用稳压电源监视用电设备的工作电流，与正常值做比较，以及时发现电路短路、断路等异常故障，对电路故障的判断很有帮助。例如，对于一台不能开机的手持对讲机，一般检修的第一步是卸下对讲机电池，通过维修电源为对讲机供电，然后看对讲机的电流变化。如果对讲机可以正常开机工作，则重点怀疑电池组供电和接触点的问题，如果对讲机开机没有反应，回路中没有电流，那么首先怀疑对讲机内部供电电路的问题，诸如内部保险丝是否烧毁等，然后再按顺序检查开关和稳压电路。在没有功率计的情况下，有经验的HAM可以通过发射时对讲机消耗电流的大小来大致判断输出功率的水平，以及射频功放电路是否工作正常。 在电子产品的研发和检测上，可调稳压电源应用广泛，它可以替代电池供电，并模拟各种供电状况，包括过压、欠压、标准电压等。有些高端的稳压电源还能模拟电池的内阻工作，为产品研发提供更接近实战的实验数据。例如，用户需要修改手持对讲机的低电压告警阀值，那就需要通过软件修改对讲机内部设定的工程参数，然后通过可调稳压电源模拟欠压状态，来确认低压告警的确切数值。例如，测量车载对讲机的发射功率，需要使用稳压电源来替代汽车电瓶供电，使供电电压稳定，以避免因为电瓶充电饱和程度及新旧程度不同而出现的电压高低变化，从而避免影响测试数据。 直流稳压电源的意义在于可以替代电池提供稳定、可控的直流电源，其输出的电压稳定程度要优于普通电池。稳压电源输出电压易于控制，可满足各种应用的需要。通常，用于实验和维修的稳压电源都安装有电压和电流表指示装置，以实时监控电源输出状态，使用起来比临时用万用表测量供电电压和电流方便实用得多。不少多功能的稳压电源还具备恒流源功能、电压跟踪功能、可调过流保护功能等，进一步扩展了稳压电源的应用。
电子技术课程设计) —可调直流稳压电源 专业班级： $ 姓名： 学号：
? 目录 一、设计目的 (3) 二、设计任务及要求 (3) 三、实验设备及元器件 (3) ~ 四、设计步骤 (4) 1、电路图设计方法 (4) 2、设计的电路图 (5) 五、总体设计思路 (5) 1、直流稳压电源设计思路 (5) 2、直流稳压电源原理 (6) （1）直流稳压电源 (6) （2）整流电路 (6) · （3）滤波电路——电容滤波电路 (7) （4）稳压电路 (9) 3、设计的电路原理图 (10) 4、设计方法简介 (10) 六、课程设计报告总结 (12) 七、参考文献 (12) (
。 引言 直流稳压电源一般由电源变压器，整流电路，滤波电路及稳压电路所组成。变压器把交流电压变为所需要的低压交流电，整流器把交流电变为直流电，经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在1-25V可调。 关键词：直流，稳压，变压。 一、设计目的 1、学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计步骤，培养综合设计与调试能力。 2、学会直流稳压电源的设计方法和性能指标测试方法。 3、培养实践技能，提高分析和解决实际问题的能力。 ： 二、设计任务及要求 1、设计一个连续可调的直流稳压电源，主要技术指标要求： ①输入（AC）：U=220V，f=50HZ； U：1v--25v； ②输出直流电压 2 I≤1A； ③输出电流： 2、设计电路结构，选择电路元件，计算确定元件参数，画出实用原理电路图。 3、自拟实验方法、步骤及数据表格，提出测试所需仪器及元器件的规格、数量。 4、在仿真软件multisim上画出电路图，仿真和调试，并测试其主要性能参数。
. .页脚. 可调直流稳压电源设计报告 任微明（学号：） （物理与电子信息学院 10级科技班, 呼和浩特 010022） 指导教师:高焕生 摘要：主要采用变压器、整流、滤波、稳压的流程思路将输入220V交流电转换成电压3~12V的直流电源。其中，稳压电路采用三端固定稳压器LM317达到稳压效果，因此系统可根据实际需要对其设计进行适当的修改。本系统设计方便简单、易学易改、成本低廉、功能实用。 关键字：变压器；整流；滤波；稳压 1 设计容及要求 1.1 设计目的 1、学习小功率直流稳压电源的设计与调试方法。 2、掌握小功率直流稳压电源有关参数的测试方法。 3、通过集成直流稳压电源的设计、安装和调试，要求学会： (1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源； (2)掌握直流稳压电路的调试及主要技术指标的测试方法。 (3)通过电路的设计可以加深对该课程知识的理解以及对知识的综合运用。 1.2 设计容 设计一波形直流稳压电源，满足：当输入电压在220V±10%时，输出直流电压为3~12V。 1.3 设计要求 (1)电源变压器做理论设计； (2)合理选择集成稳压器； (3)完成全电路理论设计、计算机辅助分析与仿真、安装调试、绘制电路图，PCB板；
(4)撰写设计报告、调试总结报告。 2 设计方法与步骤 2.1 设计方法 单元电路设计、PCB板设计、电路的组装与调试。 2.2 设计步骤 （1）功能和性能指标分析：对题目的各项要求进行分析，整理出系统和具体电路设计所需的更具体、更详细的功能要求和技术性指标数据，以求得设计的原始依据。 （2）画出总体电路图，要求按相关规定，布局合理，图面清晰，便于对图的理解和阅读，为组装、调试和维修时做好准备。 （3）按总电路图安装电路，调试并改进。 3 电路的设计 图3 整体电路图 3.1 电源变压器 过整流电路将交流变为脉动的直流电压。由于此脉动的直流压含有较的纹波，必须通过滤波电路加以滤波，从而得到平滑的直流电压。电源变压器的作用是将交流220V的电压变为所需的电压值，然后通过的电压还随电网电压波动、负载何温度的变化而变化。因而在整流、滤波电路之后，还需接稳压电路。稳压电路的作用是当电网电压波动、负载何温度变化时，维持输出直流电压稳定。 3.2 整流电路 利用二极管的单向导电性，将交流电压变成单向脉动电压的电路，称为整流
中北大学 课程设计说明书 学生姓 名:张森文学号：1106024241 学 院:仪器与电子学院 专 业:微电子科学与工程 题 目:直流稳压电源电路设计 指导教师：王红亮职称: 副教授
2014 年 1 月 5 日
目录 1、课程设计目的 (1) 2、课程设计内容和要求 (1) 2.1、设计内容 (1) 2.2、设计要求 (1) 3、设计方案及实现情况 (1) 3.1、设计思路 (1) 3.2、工作原理及框图 (2) 3.3、硬件电路原理图 (6) 3.4、PCB版图设计 (7) 4、课程设计总结 (8) 5、参考文献 (8)
1、设计目的 （1）掌握电子电路的一般设计方法和设计流程； （2）学习简单电路系统设计，掌握Protel99或其它工具软件的使用方法； （3）了解直流稳压电源电路的基本原理及相关模块逻辑功能和使用方法； （4）学习掌握硬件电路设计的全过程。 2、设计内容和要求 2.1、设计内容 设计一个直流稳压电源。 2.2、设计要求 （1）查阅所用器件技术资料，详细说明设计的直流稳压电源电路工作流程； （2）输入交流220V，f=50Hz；输出3V～12V线性变化且可调，输出电流≤1A，（3）稳压系数Sr≤0.01，纹波电压≤30mV； （4）具有过电流及短路保护功能 3、设计方案及实现情况 3.1、设计思路 （1）直流稳压电源的基本原理： 线性稳压电源一般由电源变压器、整流、滤波电路及稳压电路组成，基本框图1所示： 图1 直流稳压电源的基本框图 过程：输入交流220V，f=50Hz后，为了得到3V～12V线性变化输出电压，必须先经过电源变压器将输入电压变为所需要的交流电压，然后经过整流电路变成单向直流电压，单向直流电压经过滤波电路后变成较平滑单向直流电压，最后经过稳压电路，得到的是稳定的输出电压，而且随输入交流电压或者负载电阻变化都基本保持稳定。
开关电源工作原理及电路图 本文开关电源工作原理是电子发烧友网开关电源工程师全力整理的原理分析，以丰富的开关电源案例分析，介绍单端正激式开关电源，自激式开关电源，推挽式开关电源、降压式开关电源、升压式开关电源和反转式开关电源。 随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低其待机功耗，提高供电效率成为一个急待解决的问题。传统的线性稳压电源虽然电路结构简单、工作可靠，但它存在着效率低（只有40% －50%）、体积大、铜铁消耗量大，工作温度高及调整范围小等缺点。为了提高效率，人们研制出了开关式稳压电源，它的效率可达85% 以上，稳压范围宽，除此之外，还具有稳压精度高、不使用电源变压器等特点，是一种较理想的稳压电源。正因为如此，开关式稳压电源已广泛应用于各种电子设备中，本文对各类开关电源的工作原理作一阐述。 一、开关式稳压电源的基本工作原理 开关式稳压电源接控制方式分为调宽式和调频式两种，在实际的应用中，调宽式使用得较多，在目前开发和使用的开关电源集成电路中，绝大多数也为脉宽调制型。因此下面就主要介绍调宽式开关稳压电源。 调宽式开关稳压电源的基本原理可参见下图。 对于单极性矩形脉冲来说，其直流平均电压Uo取决于矩形脉冲的宽度，脉冲越宽，其直流平均电压值就越高。直流平均电压Ｕ。可由公式计算， 即Uo=Um×T1/T 式中Um为矩形脉冲最大电压值；T为矩形脉冲周期；T1为矩形脉冲宽度。 从上式可以看出，当Um 与T 不变时，直流平均电压Uo 将与脉冲宽度T1 成正比。这样，只要我们设法使脉冲宽度随稳压电源输出电压的增高而变窄，就可以达到稳定电压的目的。 二、开关式稳压电源的原理电路 1、基本电路
直流稳压电源操作规程示 范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
直流稳压电源操作规程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1．目的 为了保证直流稳压电源的安全性，必须对直流稳压电 源进行正确的操作和维护，延长直流稳压电源的使用寿 命，确保产品质量，特编制本设备操作规程。 2．范围 本操作规程适用于所有使用的直流稳压电源的安全及 正确操作的作业指导。 3．职责 设备操作人员负责设备的维护与维修，车间技术人员 负责设备安全使用的正确指导。 4. 程序及要求 4.1设备使用人员在使用设备之前，要详细阅读本操作
规程。 4.2设备使用之前要对直流稳压电源进行卫生清理，保证无油、无污、无杂质，设备清洁。 4.3设备使用人员在使用设备之前，要确认直流稳压电源安全接地，检查无误后，接通电源使用。 4.4把外电路接到稳压电源接线柱上时，注意“+”、“-”极性不要接错。 4.5接通电源前， ⑴确认稳压电源面板上电源“通”、“断”开关是否在“断”位。如果在“通”位，则必须扳到“断”位上。 ⑵确认输出调节旋钮是否指向逆时针最小位置。如果不是，必须逆时针旋转到最小输出位置上。 ⑶检查电压指示表表针是否在零位上。如果不是，则用螺丝刀拧到表面下面的调零螺丝，使表针指零（表面刻度最左端）。

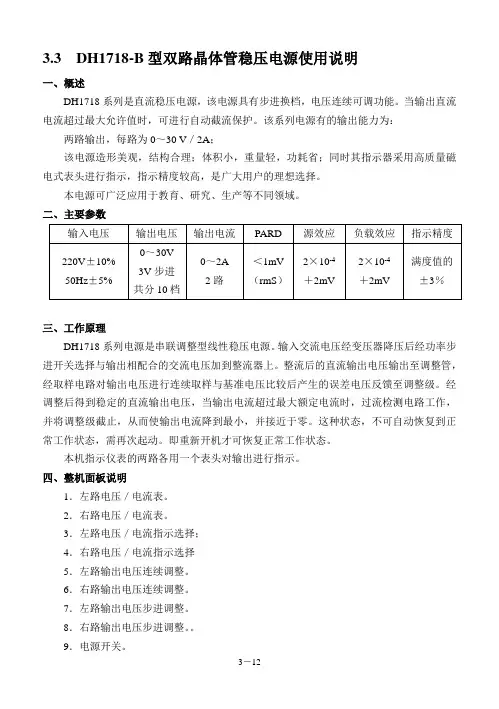

DH1719A DH1720A DH1722A DH1724A 直流稳压稳流电源技术说明书 北京大华无线电仪器厂2010年1月11日
目录 概述 (2) 1.工作特性 (3) 2. 工作原理 (4) 3. 结构特征 (6) 4. 使用方法 (6) 5. 仪器的维修 (10) 6. 成套性 (12) 7. 储存 (13) 8. 质量保证 (13)
概述： DH1719A、DH1720A、DH1722A、DH1724A型直流单路稳压稳流电源是一种带有4位数字面板表显示的恒压（CV）与恒流（CC）自动转换的高精度电源。 DH1719A、DH1720A、DH1722A、DH1724A型可同时显示输出电压及电流。本机设有输出电压、电流预调电路及输出开关电路。输出开关是一种电子开关，不会产生机械振动及噪声，当输出开关关闭时，电压表指示的值与电压调节旋钮的位置相对应，以便于电压的预调节，电流表指示的值与电流调节旋钮的位置相对应，以便于电流的预调节，按下输出开关，在输出接线柱上便有电压输出。 本电源具有电压远控、电流远控功能，在仪器后部设有远控输入插座。 DH1722A型具有过压保护功能，保护时切断输出。 DH1724A型具有过压、过流保护功能，保护时切断输入。 DH1719A、DH1720A、DH1722A型直流单路稳压稳流电源净高3U，两台并放可上架19英寸机柜。 DH1724A型直流单路稳压稳流电源净高4U，两台并放可上架19英寸机柜。 请在使用本电源以前，先通读一下本说明书。
1.工作特性（部分指标测试方法请参见附件） DH1719A 型号2型3型4型5型 额定值24V－5A 35V－4A 55V－2A 100V－1A 输入电源220V±10％50Hz±5％效率约60% 输出输出电压范围0～24V 0～35V 0～55V 0～100V 电压分辩力25 mV 30 mV 55 mV 100 mV 输出电流范围0～5A 0～4A 0～2A 0～1A 电流分辩力 5 mA 4 mA 2 mA 1 mA 恒压特性源电压效应５×10-5+2 mV 负载效应（负载调整率）５×10-5+２mV 周期与随机偏移（PARD） （5Hz～10MHz）rm s １ｍＶ 温度效应2×10－4／℃ 远控（控制电压／输出电压）5V／24V 5V／35V 5V／55V 5V／100V 恒流特性源电压效应5×10－4+ 2 mA 负载效应5×10－3+ 2 mA 周期与随机偏移(PARD) （5Hz～10MHz）rm s 5mA 远控（控制电压／输出电流）5V／5A 5V/4A 5V／2A 5V／1A 工作温度范围0～40℃（预热30min）工作相对湿度范围20～90％RH 储存温度及湿度范围-40℃～+60℃5～95％RH 冷却方式DC24V智能风机 输出电压极性正或负接线柱接地 准确度DC电压表±0.5%读数＋6个字（在20±2℃和＜80％RH条件下) DC电流表±1％读数＋10个字（条件同上） 输入保险丝 2.5A 重量（Kg）≤10 外形尺寸(mm) 350（L）×210(W）×130（H）仪器可靠性指标MTBF（θ）≥5000小时 遥控输入：DB—9 2（+） 7（-）
开关稳压电源设计说明书
开关稳压电源设计说明书 学生姓名： 学号： 专业班级：物电学院电子2班报告提交日期：2014年5月20日 湖南理工学院物电学院
目录 一、设计任务及要求 (2) 1、设计任务 (2) 2、设计要求 (2) 二、基本原理与分析 (2) 三、方案设计 (5) 1、开关器件的选择 (5) 2、参数的设定 (5) 四、电路设计 (5) 1、电路整体设计 (5) 2、电路工作原理 (5) 五、总结 (7) 六、参考文献 (7)
一、设计任务及要求 1、设计任务 设计一手机开关型电池充电器，满足： （1）开关电源型充电； （2）输入电压220V，输出直流电压自定； （3）恒流恒压； （4）最大输出电流为:I max＝1.0 A; 2、设计要求 （1）合理选择开关器件； （2）完成全电路理论设计、绘制电路图； （3）撰写设计报告。 二、基本原理与分析 随着电子技术和集成电路的飞速发展，开关稳压电源的类型越来越多，分类方法也各不相同，如果按照开关管与负载的连接方式分类，开关电源可以分为串联型、并联型和变压器耦合（并联）型3种类型。下面分别对这三种类型的开关电源做一些简单的介绍。 （1）串联型。 图1所示的开关电源是串联型开关电源，其特点是开关调整管VT与负载R L串联。 因此，开关管和续流二极管的耐压要求较低。且滤波电容在开关管导通和截止时均有电流，故滤波性能好，输出电压U0的纹波系数小，要求储能电感铁心截面积也较小。 其缺点是：输出直流电压与电网电压之间没有隔离变压器，即所谓“热地盘”，不够安全；若开关管内部短路，则全部输入直流电压直接加到负载上，会引起负载过压或过流，损坏元件。因此，输出端一般需加稳压管加以保护。 根据稳压条件可得：（U i-U0）T1/L=U0T2/L 即 U0=U1T1/（T1+T2）=（T1/T）U i，σ=T1/T 由上式可见，可以通过控制开关管激励脉冲的占空比σ来调整开关电源的输出电压U0。
第一章 直流稳压电源及其应用 几乎所有的电子电路都需要稳定的直流电源， 在检定检修指示仪表时， 标准仪器 外， 还必须要有合适的直流电源及调节装置。 当由交流电网供电时， 供给的交流电转 换为稳定的直流电。 交流电经过整流、 滤波后变成直流电， 流电源使用，但是，由于电网电压的波动，会使整流后输出的直流电压也随着波动。同时， 使用中负载电流也是不断变动的， 有的变动幅度很大， 当它流过整流器的内阻时， 就会在内 阻上产生一个波动的电压降，这样输出电压也会随着负载电流的波动而波动。负载电流小， 输出电压就高， 负载电流大，输出电压就低。 直流电源电压产生波动， 会引起电路工作的不 稳定，对于精密的测量仪器、自动控制或电子计算装置等，将会造成测量、计算的误差，甚 至根本无法正常工作。因此，通常都需要电压稳定的直流稳压电源供电。 晶体管直流稳压电源可以作为各种晶体管仪器、 仪表、 电子计算机、 自动控制系统与设 备的直流电源。 精密稳压、 稳流电源还可作为检定某些电工仪表用的稳压、 稳流电源。 因此， 晶体管直流稳压电源是科研、生产、教学和维修等单位常用的必备仪器。 一、直流稳压电源的原理 （一） 方框图及工作原理 晶体管串联型直流稳压电源的典型电路方框图如图 型稳压 电路、辅助电源和保护电路等部分组成。 图 1-1 直流稳压电源电路原理方框图 整流滤波电路包括电源变压器、整流电路和滤波电路。半导体电路常用的直流电源有 6V 、12V 、18V 、24V 、30V 等额定电压值，而电网电压一般为交流 220V ，要把电网的交流 电压变换成所需要的直流电压， 首先要经过电源变压器降压， 然后通过整流电路将交流电变 成脉动的直流电， 由于整流后的电压还有较大的交流成分， 必须通过滤波电路加以滤除， 从 而得到比较平滑的直流电压。 经过滤波电路后所得到的直流电压，虽然脉动小了，但是电压的数值仍是不稳定的， 其主要原因有三个方面： 一是交流电网的电压一般有± 10%左右的波动， 因而会引起整流滤 波输出的直流电压也有± 10%左右的波动； 二是整流滤波电路存在内阻， 当负载电流变化时， 在内阻上的电压降落也会变化， 使输出直流电压也随之变化； 三是在整流稳压电路中， 由于 采用的半导体器件特性随环境温度而变化，所以也造成输出电压不稳定。 稳压电路可以保持输出直流电压的稳定，使之不随电网电压、负载或温度的变化而变 化。串联型稳压电路由调整环节、比较放大电路、取样电路、基准电压等部分组成。调整环 节中的调整管是串接在滤波电路和负载之间， 故称为串联型稳压电路。 调整管相当于一个可 变电阻，如果输出电压升高了，则其电阻值相应地增大，使输出电压降回来；反之，如果输 出电压下降了， 则其电阻值相应地减小， 使输出电压有所升高。这样调整输出电压，使其维 持不变，就可达到稳压的目的。 取样电路用电阻分压的方法，将输出电压的变化按一定比例取样下来，为取样信号。 基准电压是稳定而标准的参考电压。取样信号与基准电压同时加至比较放大电路进行比较， 然后将两者之差进行放大， 用放大后的电压去控制调整管的基极注入电流， 从而改变调整管 的直流内阻， 调整输出电压稳定不变。 为提高稳压器的性能， 比较放大电路常采用两级差动 放大器，放大倍数较大， 控制能力较强， 其次比较放大电路还要求零点漂移小，温度稳定性 除了要有合适的 则需要把电网 虽然能够作为直 1-1 所示。 它由整流滤波电路、 串联
