实验二开关控制LED数码管实验
一、实验目的：
1.通过AT89C51读入4位开关K1、K2、K3、K4的输入状态，并按照二进制编码关系0-F输出到数码管显示。（如K4K3K2K1全部按下，则显示F；若只有K2按下，则显示2。）
2.掌握LED数码管的静态显示。
3.掌握I/O口的控制方法。
二、PROTEUS电路设计：
三、实验仪器和设备
PC机、PROTEUS软件或W-A-51综合开发学习板
四、源程序设计：
1.程序
ORG 0000H
LJMP MAIN
ORG 0030H
MAIN:
MOV DPTR,#BIAO ;指针指向表的首地址
MOV A,P2 ;读入P2口4个开关的状态，开关按下着输入低电平CPL A ;把输入的开关状态取反，得到编码关系
MOVC A,@A+DPTR ;查表，找到7端数码管对应的显示代码
MOV P0,A ;输出显示
BIAO: DB 40H,79H,24H,30H,19H,12H,02H,78H,00H,10H,08H,49H,46H,40H,06H,0EH END
成绩 可编程逻辑控制器课程设计报告 题目LED灯数码显示控制 系别 专业名称 班级 学号 姓名 指导教师
目录 一、引言 (4) 二、系统总体方案设计 (4) 系统硬件配制及组成原理 (4) PLC各组成部件及作用 (4) PLC的分类 (5) LED数码管的结构及工作原理 (6) 系统变量定义及分配表 (7) 系统接线图设计 (7) 三、控制系统设计 (8) 控制程序设计思想 (8) 控制程序时序图设计 (8) 四、系统调试及结果分析 (8) 系统调试及解决的问题 (8) 结果分析 (9) 五、结束语 (9) 六、参考文献 (9) 附录 (10)
LED 数码显示控制 一、实验目的 了解并掌握LED 数码显示控制中的应用及其编程方法。 二、控制要求 按下启动按钮后，由八组LED 发光二极管模拟的八段数码管开始显示：一一显示各段，之后一次显示0、1、2、3、4、5、6、7、8、9、A 、B 、C 、D 、E 、F 再返回初始显示，并循环不止。 三、LED 数码显示控制的实验面板图： 四、实验设备 1、安装了STEP7-Micro/WIN32编程软件的计算机一台 2、PC/PPI 编程电缆一根 3、锁紧导线苦干 五、实验步骤 1、根据上表进行输入输出接线； 2、编写程序，并把程序输入STEP7中； 3、检查输入程序无误以后，将程序下载到主机内，并且把PLC 的工作模式达到RUN 模式； 4、拨动输入开关SD ，观察输出LED 的显示结果。 输入 接线 SD 启动 输出 接线 A B C D E F G H A B C D E F G H
一、设计任务书 设计内容：用80C51单片机设计一个步进电机控制器 设计要求： 1.用8015设计一个四相步进电机。 2.可控制步进电机的启动与停止，正转与反转。 3.10档速度调节。 4.点动控制。 5.可显示电机运行参数。 二、设计总体方案 （一）控制方式的选择 控制主要用于电机速度和方向的转换。控制方式有按键控制和开关控制两种。按键较开关而言，操作更加简便，故选按键控制。 方案一：独立按键。独立按键可自由连接，线路简单。 方案二：编码式键盘。编码式键盘的按键接触点接于74LS148芯片。当键盘上没有闭合时，所有按键都断开，当某一键闭合时，该键对应的编码由74LS148输出。 本次设计所需按键不多，不需要采用复杂编码，考虑硬件条件、线路连接和经济性等方面，选择方案一。 （二）电机电路设计方案的选择 由于条件的限制，对于电机的选择只能是实验台上最小步距角18°的电机，其中已包含了驱动电路。 （三）单片机的选择 方案一：AT89C51高性能8位单片机，内部集成CPU、存储器、寄存器、I/O接口，从而构成较为完整的计算机，价格便宜。 方案二：C8051F005单片机，该单片机是完全集成的混合信号系统及芯片，具有8051兼容的微控制器内核，与MCS-51指令集完全兼容。除了具有标准8052的数字外设部件，片内还继承了数据采集和控制系统中常用的模拟部件和其他数字外设及功能部件，执行速度快，但价格较贵。 本次课程设计是在仿真环境下进行，没有太过考虑单片机选择的问题，但就设计本身来讲，从物美价廉的角度考虑，选择方案一较合适。 （四）显示方案的选择 方案一：采用LED数码管。LED数码管是轮流现实的，其利用人烟的视觉暂留特性，使人感觉不到数码管闪动，看到每只数码管都常亮。利用其显示必须不停给数码管数据输入口循环赋值，显示内容较多，编程和接线较为复杂。 方案二：采用LCD1602液晶显示器。LCD1602具有功率小，效果明显，变成容易等优点，且它最多能显示2×16个字符，可以轻松满足设计要求。 由上可知，LCD1602液晶显示器的优点突出，故选择方案二。 （五）软件部分的选择 软件部分的选择主要是指编程语言的选择，编译调试工具根据设计平台选择伟福软件。编程语言主要有以下两种方案。
实验四数码管显示控制 一、实验目的 1、熟悉Keil uVision2软件的使用； 2、掌握LED数码管显示接口技术； 3、理解单片机定时器、中断技术。 二、实验设备及仪器 Keil μVision2软件；单片机开发板；PC机一台 三、实验原理及内容 1、开发板上使用的LED数码管是四位八段共阴数码管（将公共端COM接地GND），其内部结构原理图，如图4.1所示。 图4.1共阴四位八段LED数码管的原理图 图4.1表明共阴四位八段数码管的“位选端”低电平有效，“段选端”高电平有效，即当数码管的位为低电平，且数码管的段为高电平时，相应的段才会被点亮。 实验开发板中LED数码管模块的电路原理图，如图4.2所示。 a~h SP2 SP1 P0.0~P0.3 P0.4~P0.7图4.2 LED数码管模块电路原理图
图中，当P1.0“段控制”有效时，P0.0~P0.7分别对应到数码管的a~h段。当P1.1“位控制”有效时，P0.0~P0.7分别对应到DIG1~DIG8。 训练内容一：轮流点亮数码管来检测数码管是否正常。参考程序： ORG 00H AJMP MAIN MAIN: SETB P1.2;LED流水灯模块锁存器的控制位 MOV P0,#0FFH;关闭LED灯 CLR P1.2 SETB P1.3 ;点阵模块的行控制锁存器 MOV P0,#0 ;关闭点阵行 CLR P1.3 MOV A,#11111110B;数码管“位选信号”初值，低电平有效 LOOP:SETB P1.1;数码管位控制锁存器有效 MOV P0,A CLR P1.1 RL A ;形成新的“位选信号”，为选择下一位数码管做准备 SETB P1.0;数码管段控制锁存器有效 MOV P0,#0FFH ;数码管的所有段点亮，显示“8” CLR P1.0 CALL DELAY SJMP LOOP DELAY:MOV R5,#0;延时子程序 D1: MOV R6,#0 D2:NOP DJNZ R6,D2
开关电源实验报告 一开关电源原理 如下图30W开关电源电路图所示，市电先经过由电容CX1和滤波电感LF1A组成的滤波电路后，再经过型号为KBP210的整流桥BD1和C1组成的整流电路，输出直流电。直流电又经过由UC3842和2N60等元器件组成的高频逆变电路后，变成高频的交流电，经高频变压器输出为低电压的高频交流电。高频交流经肖基特二极管SR1060后变为脉动的直流电，最后经滤波电容和滤波电感变为我们想要的直流电输出。
MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。（2）输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 （3）整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。
1.2功率变换电路 （1）MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。（2）常见的原理图： （3）工作原理 R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。
课程设计任务书 学生姓名：专业班级： 指导教师：工作单位： 题目: 数码管显示控制器的设计与实现 初始条件： 555定时器、74LS160计数器、74LS161计数器、74LS153数据选择器、74LS48译码器、74LS04非门与数码管、电阻、电容等相关元件。 要求完成的主要任务: 1、设计任务 根据已知条件，完成对数码管显示控制器的设计、装配与调试。 2、设计要求 （1）、能自动一次显示出数字 0、1、2、3、4、5、6、7、8、9（自然数列），1、 3、5、7、9(奇数列)， 0、2、 4、6、8（偶数列），0、1、0、1、2、3、4、 5、6、7(音乐符号序列)；然后再从头循环； （2）、打开电源自动复位，从自然数列开始显示。 时间安排： 1、2012 年 6 月 8 日分班集中，布置课程设计任务、选题；讲解课设具体实施计划与课程设计报告格式的要求；课设答疑事项。 2、2012 年 6 月 9 日至 2012 年 7 月 3 日完成资料查阅、设计、制作与调试；完成课程设计报告撰写。 3、2012 年 7 月 4 日提交课程设计报告，进行课程设计验收和答辩。 指导教师签名：年月日 系主任（或责任教师）签名：年月日
目录 摘要 (3) Abstact (4) 引言 (5) 1设计背景 (6) 1.1设计任务 (6) 1.2设计要求 (6) 1.3指导思想 (6) 2方案论证 (7) 2.1方案说明 (7) 2.2方案原理 (7) 3电路的设计与分析 (8) 3.1电路的总体设计 (8) 3.2电路的原理框图 (9) 3.3元电路的设计与分析 (9) 3.3.1多谐振荡电路的设计与分析 (9) 3.3.2计数电路的设计与分析 (11) 3.3.3译码显示电路的设计与分析 (13) 4电路仿真、调试与分析 (16) 4.1脉冲产生电路的仿真 (16) 4.2总电路的仿真 (17) 4.3运行结果分析 (17) 5心得与体会 (18) 附录1元器件清单 (19) 附录2参考文献 (20)
四、实验记录及处理 1、设定输出电流，当负载变化时，测量输出的电压、电流如表1所示 表1 外特性数据记录 1 2 3 4 5 6 7 8 50A U/V 10.01 17.30 26.00 36.04 50.30 51.10 51.60 52.10 I/A 49.60 49.60 49.70 49.60 49.00 39.50 34.00 29.80 100A U/V 15.80 27.08 41.00 48.10 50.00 51.00 51.50 51.80 I/A 99.70 99.60 99.80 77.80 50.40 39.50 34.70 34.70 150A U/V 18.50 34.60 45.10 47.70 49.80 51.00 51.50 52.00 I/A 149.90 150.00 121.30 84.80 53.30 42.40 36.80 32.40 200A U/V 22.80 41.40 45.50 47.70 50.00 51.00 51.50 51.90 I/A 200.00 193.70 127.60 86.20 54.80 43.10 35.80 31.90 250A U/V 26.20 41.10 45.10 47.70 50.00 50.80 51.40 51.80 I/A 246.70 194.30 126.10 84.00 53.10 41.20 36.20 31.70 300A U/V 29.80 41.20 45.10 47.80 50.10 51.00 51.60 52.60 I/A 295.70 196.00 120.00 84.10 53.30 41.50 36.10 31.60 外特性曲线图如下： 图4 变极性TIG焊接电源外特性 曲线分析： 在输出功率P一定的情况下，由于P=I2 R，随着负载R的增加，输出电流I 只能下降，又因为P=UI，输出电压U上升，曲线无法继续保持恒流特性，这一特性在大电流输出时更加明显。

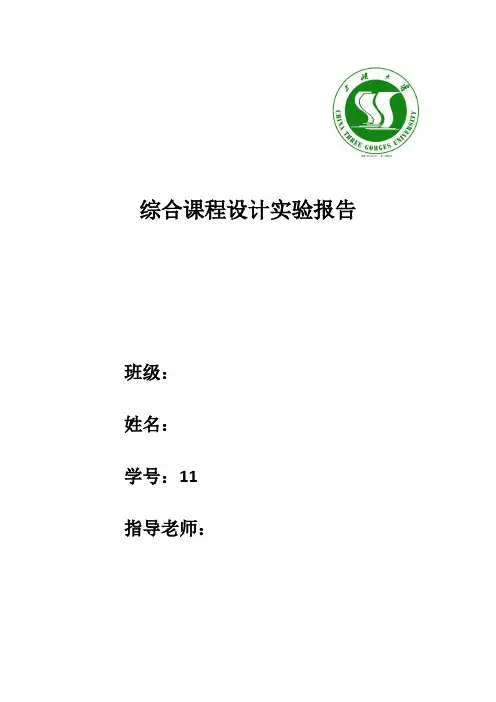

综合课程设计实验报告 班级： 姓名： 学号：11 指导老师：
