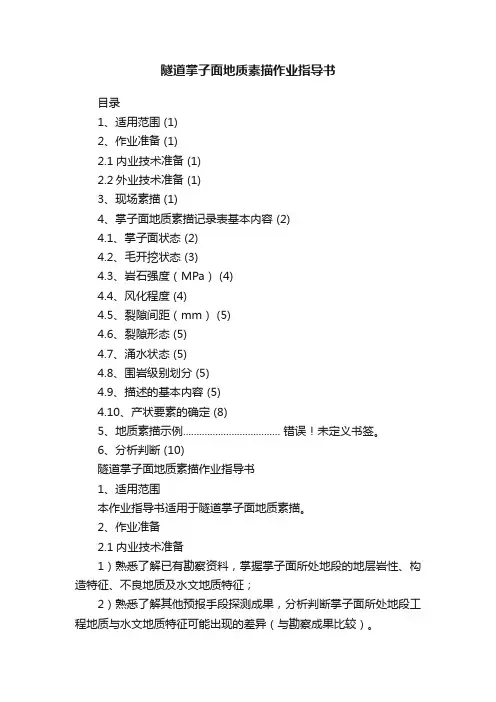

目录
1、适用范围 (1)
2、作业准备 (1)
2.1内业技术准备 (1)
2.2外业技术准备 (1)
3、现场素描 (1)
4、掌子面地质素描记录表基本内容 (2)
4.1、掌子面状态 (2)
4.2、毛开挖状态 (3)
4.3、岩石强度（MPa） (4)
4.4、风化程度 (4)
4.5、裂隙间距（mm） (5)
4.6、裂隙形态 (5)
4.7、涌水状态 (5)
4.8、围岩级别划分 (5)
4.9、描述的基本内容 (5)
4.10、产状要素的确定 (8)
5、地质素描示例.................................... 错误！未定义书签。
6、分析判断 (10)
隧道掌子面地质素描作业指导书
1、适用范围
本作业指导书适用于隧道掌子面地质素描。
2、作业准备
2.1内业技术准备
1）熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征；
2）熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）。
2.2外业技术准备
准备好洞内素描所需要的工具：外业包、罗盘、地质锤、笔记本、数码相机等。
3、现场素描
现场素描，首先应对掌子面及掌子面附近开挖段进行详细观察。首先从岩性、岩体完整性、出水量大小等方面进行大范围、前后左右对比，宏观把握地层岩性等的变化。对于地层颜色、软硬程度、节理裂隙发育状况、出水量与周围岩体发生明显差异的部位，进行重点详细观察，通过手触、锤击、采集样本详细观察查明差异的性质，分析造成差异的原因。地质素描应记录以下信息：1）工程地质信息
（1）地层岩性：描述地层时代、岩性、产状、层间结合程度、风化程度等。
（2）地质构造：描述褶皱、断层、节理裂隙特征等。断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系；褶皱的性质、形态、地层的完整程度等；节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。
节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组。对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。
（3）岩溶：描述岩溶规模、形态、位置、所属地层和构造部位，充填物成
分、状态，以及岩溶展布的空间关系。
（4）特殊地层：煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。
（5）人为坑洞：正在使用或废弃的各种坑道和洞穴的分布位置及其与隧道的空间关系。
（6）地应力：包括高地应力显示性标志及其发生部位，如岩爆、软弱夹层挤出、探孔饼状岩心等现象。
（7）塌方：应记录塌方部位、方式与规模及其随时间的变化特征，并分析产生塌方的地质原因及其对继续掘进的影响。
（8）有害气体及放射性危害源存在情况。
2）水文地质信息
出水段落及范围、出水形态及出水量大小（渗水、滴水、滴水成线、股水（涌水）、暗河）。必要时进行地表相关气象、水文观测，判断洞内涌水与地表径流、降雨的关系。
3）影像信息
隧道内重要的和具代表性的地质现象应进行摄影或录像。
4、掌子面地质素描记录表基本内容
4.1、掌子面状态
1）填写内容：稳定、正面掉块、正面挤出、正面不能自稳、其它。
2）填写依据
现场观察并依据下表《隧道围岩分类》正确填写。
隧道围岩分类
4.2、毛开挖状态
1）填写内容：自稳、随时间松弛、掉块、自稳困难、要及时支护、要超前支护、其它。
2）填写依据
依据上表《隧道围岩分类》及相关设计资料填写。
4.3、岩石强度（MPa）
1）填写内容：30～60、15～30、5～1、＜5、其它。
2）填写依据
依据下表《岩石坚硬程度的划分表》正确填写。
岩石坚硬程度的划分表
4.4、风化程度
1）填写内容：微风化、弱风化、强风化、全风化、其它。
2）填写依据
依据下表《风化程度分级表》正确填写。
风化程度分级表
4.5、裂隙宽度（mm）
1）填写内容：＞5、3～5、 1～3、＜1、其它。
2）填写依据
依据下表《节理宽度分级表》正确填写。
4.6、裂隙形态
1）填写内容：密集、部分张开、开口、夹有粘土、其它。
2）填写依据
依据上表《节理宽度分级表》正确填写。充填有软弱介质的节理如实填写。
4.7、涌水状态
1）填写内容：无水、渗水、整体湿润、涌出或喷出、特别大。
2）填写依据
依据下表《地下水状态的分级表》正确填写。
地下水状态的分级表
注：任一隧道延米地下水涌出量大于1.5m3/d的地段进行注浆堵水。
4.8、围岩级别划分
按设计填写。
4.9、描述的基本内容
1）岩性
（1）地层时代及岩性
参照各隧道工点图设计说明。
（2）风化程度
参照4.4、风化程度描述。
2）地质构造
（1）褶皱、断层、节理裂隙特征
①褶皱
岩层在形成时，一般是水平的。岩层在构造运动作用下，因受力而发生弯曲，一个弯曲称褶曲，如果发生的是一系列波状的弯曲变形，就叫褶皱。
要描述褶皱的性质、形态、地层的完整程度等。
②断层
岩层或岩体在构造运动影响下发生破裂，若破裂面两侧岩体沿破裂面发生了明显的相对位移，这种构造就称为断层。
断层要描述断层的发育位置、产状、性质、破碎带的宽度、物质成分、含水情况以及与隧道的关系。
③节理裂隙
岩石受力作用形成的破裂面或裂纹，称为节理，它是破裂面两侧的岩石没有发生明显位移的一种构造。
节理裂隙要描述节理裂隙的组数、产状、间距、充填物、延伸长度、张开度及节理面特征，分析组合特征、判断岩体完整程度。
节理裂隙的描述首先应根据其产状特征进行分组归类，一般产状差异不大的节理应划分为一组。对于成组出现的节理，应示意性地标示在图纸上，图纸采用的节理倾角应为换算的视倾角，标注的产状为真实产状，图示节理间距应能表明其真实发育程度（即不同发育程度的节理组，在图纸上显示节理间距应不同）。对于零星发育的节理应作为随机节理描述，贯通性好、对岩体稳定性影响大的随机节理（包括岩脉）应重点描述，并按其实际出露位置标示在图纸上。
岩体完整程度的划分
层状岩层的层厚划分
巨厚层：大于1m；厚层：大于0.5m；中层：0.1m～0.5m；薄层：小于0.1m。
（注：沉积岩才有薄层状，变质岩一般可以叫薄片状或薄板状。）
围岩节理发育程度划分
3）岩溶
描述岩溶规模、形态、位置、所属地层和构造部位，充填物成分、状态，以及岩溶展布的空间关系。
4）特殊地层
煤层、沥青层、含膏盐层、膨胀岩和含黄铁矿层应单独描述。
5）人为坑洞
正在使用或废弃的各种坑道和洞穴的分布位置及其与隧道的空间关系。
6）地应力
包括高地应力显示性标志及其发生部位，如岩爆、软弱夹层挤出、探孔饼状岩心等现象。
7）塌方
应记录塌方部位、方式与规模及其随时间的变化特征，并分析产生塌方的地质原因及其对继续掘进的影响。
8）有害气体及放射性危害源存在情况。
4.10、产状要素的确定
岩层的空间位置决定于其产状要素，岩层产状要素包括岩层的走向、倾向和倾角见下页图。
岩层产状要素极其测量方法
1）岩层走向的测量
岩层走向是岩层层面与水平面相交线的方位，测量时将罗盘长边的底棱紧靠岩层层面，当圆形水准器气泡居中时读指北或指南针所指度数即所求（因走向线是一直线，其方向可两边延伸，故读南、北针均可）。
2）岩层倾向的测量
岩层倾向是指岩层向下最大倾斜方向线（真倾向线）在水平面上投影的方位。测量时将罗盘北端指向岩层向下倾斜的方向，以南端短棱靠着岩层层面，当圆形水准器气泡居中时，读指北针所指度数即所求。
3）岩层倾角的测量
岩层倾角是指层面与假想水平面间的最大夹角，称真倾角。真倾角可沿层面真倾斜线测量求得，若沿其他倾斜线测得的倾角均较真倾角小，称为视倾角。测量时将罗盘侧立，使罗盘长边紧靠层面，并用右手中指拨动底盘外之活动扳手，同时沿层面移动罗盘，当管状水准器气泡居中时，测斜指针所指最大度数即岩层的真倾角。若测斜器是悬锤式的罗盘，方法与上基本相同，不同之处是右手中指按着底盘外的按纽，悬锤则自由摆动，当达最大值时松开中指，悬锤固定所指的读数即岩层的真倾角。
4）岩层产状的记录方法
如用方位角罗盘测量，测得某地层走向是330°、倾向为240°、倾角为50°，记做330°/SW∠50°，或记做240°∠50°（即只记倾向与倾角即可）。如果用方位角罗盘测量但要用象限角记录时，则需把方位角换算成象限角，再作记录。如上述地层产状其走向应为γ=360°－330°=30°，倾向
β=240°-180°=60°。其产状记作N30°W/SW∠50°，或直接记作S60W∠50则可。在地质图或平面图上标注产状要素时，需用符号和倾角表示。首先找出实测点在图上的位置，在该点按所测岩层走向的方位画一小段直线（4mm）表示走向，再按岩层倾向方位，在该线段中点作短垂线（2mm）表示倾向，然后，将倾角数值标注在该符号的右下方。
5、分析判断
根据现场素描获得的地质信息，依据工程地质现象发生的一般规律（地质前兆），结合勘察资料、其他预报手段成果进行综合分析判断，预测预报前方工程地质条件，对于可能发生重大地质异常的地段，提出进行进一步核实预报的措施手段。
（1）断层破碎带的集中主要临近前兆：
1）节理组数的急剧增加。临近断层破碎带时，节理组数可多达6～12组； 2）临近断层破碎带时，出现牵引褶曲或牵引褶皱；
3）临近断层破碎带时，有时会出现由弧形节理组成的小型施卷构造或反倾节理；
4）临近断层破碎带时，一般岩石强度都明显降低；
5）逆断层为主的断层破碎带附近会出现压裂岩和碎裂岩(多数情况下出现夹泥或铁锈染压裂岩、碎裂岩)，平移断层为主的断层破碎带附近会出现以11节理为代表的节理密度明显增加。
（2）大规模塌方的临近前兆主要有：
1）顶板岩石开裂，裂缝旁有岩粉喷出或洞内无故尘土飞扬；
2）支撑拱架变形或发生声响；
3）拱顶岩石掉块或裂缝逐渐扩大；
4）干燥围岩突然涌水等。
（3）煤与瓦斯突出的临近前兆：
1）掌子面岩层发生鼓裂；
2）瓦斯含量突然增大或忽高忽低；
3）工作面有移动感；
4）工作面发出瓦斯强涌出的嘶嘶声，同时带有煤尘；
5）工作面附近，时常听到沉雷声或闷雷声。
