二次识图基础：电流、电压、信号、控制、端子箱、机构箱回路线路二次回路分为：
1、交流电流电压回路
2、控制、信号回路
3、测控柜端子排图
4、保护柜端子排图
5、断路器端子箱端子排图
6、断路器机构箱端子排图
7、电流互感器和电压互感器的接地点
1、交流电流电压回路
对于110kV回路CT二次部分分为4个绕组，分别对应(回路编号) 1LH 保护A411 B411 C411 N411
2LH 母差 A310 B310 C310 N310
3LH 测量A431 B431 C431 N431
4LH 计量 A441 B441 C441 N441
对于双母线接线的110kV母线，每段母线配置一个PT
1YM A630 B630 C630 L630
2YM A640 B640 C640 L640
1YMj A630j B630j C630j L630j
2YMj A640j B640j C640j L640j
A601-->空气开关（在压变端子箱中）-->A603-->电压并列装置重动线圈节点
1YQJ（电压并列屏）-->A630-->电压切换装置（附属于每一个回路的保护装置）-->A701-->保护屏背面的空气开关-->进入保护装置
2、控制、信号回路
对于110kV线路，控制、信号回路包括如下设备：
测控装置、
保护装置（含操作箱、电压切换等附属设备）、
断路器机构箱
控制回路联系图如下：
测控装置---3、33---->保护装置（操作箱）---7、37--->断路器机构箱
母差保护--------33------||||
信号回路联系图如下(硬接点连接、220V开入)：
保护装置----保护动作信号--->测控装置
断路器机构箱----辅助节点、弹簧储能、SF6压力--->测控装置
断路器端子箱----(本间隔刀闸辅助节点)--->测控装置
5、断路器端子箱端子排图
内容比较丰富！
包括：
电流互感器、本间隔闸刀辅助节点接入等
从上到下依次为：交流、直流、信号
7、电流互感器和电压互感器的接地点
电流互感器：接地点就在相应间隔的开关端子箱，例外主变保护三侧差动电流接地点在主变保护屏
电压互感器：接地点在电压并列装置
不论是CT还是PT，均要求一点接地！
Tip:
1、交直流回路不能共用一根电缆
2、电流回路电缆每芯为4mm2而不是2.5mm2
3、可结合大桥变综自改造施工图去理解，一副图可以胜过千言万语！
4、电缆标识的含义：例如 4*2.5（2）代表4芯电缆，还剩2芯未使用
5、220kV线路保护采用双重配置：不同厂家、不同原理的保护装置，目的是为了增加可靠性，一套保护因故未动作，只要另外一套保护动作即可。另外还可以解释为什么220kV线路上面为什么要挂两个阻波器？因为需要两套保护。
电压并列与电压切换
电压并列
针对双母线或单母线分段接线两段母线上的电压互感器而言；
通过电压互感器的闸刀的辅助触点以及母联（分段）开关的辅助触点、母联（分段）所对应的两把闸刀的辅助触点进行控制；
在控制屏上配置专用的电压并列装置；
电压并列装置原理图如下所示：
电压切换
针对双母线上的一回出现而言；
通过两条母线上的两把闸刀的辅助触点进行控制，确保正确反应线路所在母线的电压；
电压切换装置一般作为保护装置的附件存在，例如RCS941就附带了电压切换箱电压切换的原理图如下所示：
220kV线路保护二次回路--断路器机构
一、
LW10-252，平高集团产品，SF6绝缘、液压机构、分相操作。
液压机构的基本原理：断路器配置有油泵，油泵工作时将油挤压工作室中的氮气，形成高压油。合闸时，高压油推动活塞运动，使断路器合闸并形成保持；跳闸时，与合闸相反。合闸时需要油压最高、分闸时则较小，所以，当油压降低时，应该是先闭锁合闸，油压继续降低时，再闭锁跳闸。（描述不太精确，大概就是这么个意思）
1.分相操作：指断路器的A、B、C三相每一相都有独立的操作回路、独立的电机、独立的辅助回路、独立的机械系统进行合闸、跳闸动作，所以220kV线路有“单相跳闸”、“单相重合闸”的说法，而110kV断路器只有一套操作回路，机械系统使三相触头同时运动。对110kV断路器而言，一个DL的常开接点即可表示断路器处于合位，对220kV断路器而言，需要DLA、DLB、DLC三个常开接点串联才能表示断路器处于合位。
2.两个跳闸回路：220kV断路器每一相的操作回路均配置一个合闸回路、两个跳闸回路，即合闸回路、跳闸回路1、跳闸回路2。
3.操作回路分析
图10-1-1
LW10-252的操作回路非常简单，无防跳回路、无闭锁（液压闭锁、SF6闭锁）回路，如图10-1-1所示。
我们通常都会认为电压等级越高，设备就会越复杂，实际上，LW10B-252的机构二次回路实在是简单得有点不像话了。图中兰色字为回路编号，“7”为合闸，“37”为跳闸1，“137”为跳闸2。为什么合闸回路接负度电源102，而跳闸回路没有？这个问题在关于操作箱的章节中再详述。
LW10-252的闭锁回路如图10-1-2所示。
图10-1-2
从图10-1-1中可以看出，机构的操作回路中没有闭锁回路，显然，这个断路器使用的是微机操作箱的闭锁回路。图10-1-2中是断路器机构提供的闭锁无源接点，兰色字为回路编号。可以看出，液压机构的闭锁接点与负电源连接，SF6系统的闭锁接点与正电源连接，这个问题在关于操作箱的章节中再详述。
LW10-252的报警回路如图10-1-3所示。
图 10-1-3
图10-1-3中为断路器机构的报警信号无源节点。因为本站为常规控制方式，所以这些信号全部接入220kV线路控制屏光字、音响回路，具体在关于控制信号回路的章节中再详述。
鉴于LW10B-252的机构过于简单，我们再针对ABB公司生产的HPL245B1型断路器进行一下分析。
二、HPL245B1，北京ABB，SF6绝缘、弹簧机构、分相操作。
图
10-2-1
图10-2-1所示为断路器合闸回路。S1为操作把手，S4为“远方/就地”切换把手，K3为“防跳”继电器，BW1为弹簧储能限位开关，BG1为断路器辅助接点。这个回路的“防跳”与LW25-126的“防跳”原理是一样的，合闸成功后若操作把手粘连，K3依靠BG1的常开接点启动，随后依靠自身接点“21-24”形成自保持，接点“11-12”断开合闸回路，禁止再次合闸从而“防跳”。图10-2-1所示为“防跳回路备用”时的接线，“531”点是空置的，负电源接至“625”使K3被跳过；使用断路器自身防跳时，将负电源接至“531”即可。
图
10-2-2
图10-2-2所示为断路器分闸1回路。BD1为SF6密度继电器，SF6压力降低到设定值时（低于此值则影响设备安全），BD1闭合启动中间继电器K9，K9的常闭接点断开跳闸回路。为什么合闸回路里没有这个接点呢？因为断路器的跳闸操作，不论是断开短路电流还是断开负荷电流，由于灭弧的需要，对SF6的密度要求都远高于合闸操作，所以随着SF6
的密度降低，闭锁顺序是：报警、闭锁分闸、闭锁操作。
图10-2-3
图10-2-3所示为分闸2回路。分闸2回路与分闸1回路的明显区别就是，分闸1回路有就地手跳接点，分闸2回路没有。
本文以220kV常规变电站220kV线路为例分析二次接线。一次接线形式：双母线带旁路，母联兼旁路，SF6绝缘液压机构断路器；二次设备：常规控制屏、双套微机保护（光纤纵差+高频距离）、继电器式母线保护、继电器式失灵保护。
220kV线路与110kV线路二次接线的主要区别：
110kV断路器为三相联动式机构，合则三相同时合，分则三相同时分，配置一套操作回路（合闸、跳闸）；
220kV断路器为分相操作，配置三套独立的操作回路（合闸、跳闸1、跳闸2），使每一相触头均可独立动作，且每套操作回路包括两个跳闸回路。
110kV线路配置一套保护装置、一套操作箱（一体化设计），一般组成一面保护屏，保护出口与操作箱间接线出厂前已经完成；
220kV线路配置两套保护装置（不同原理）、一套操作箱（均为独立装置），一般组成两面保护屏（一套保护+操作箱组成一面，另一套保护组成一面）。与操作箱组成一面屏的保护装置出口与操作箱间接线出厂前已经完成，另一套保护出口与操作箱的接线需要施工现场接线，最终形成两套保护出口并联接入操作箱的形式。
在重合闸压板投入的情况下，110kV线路保护动作跳闸后，无如外部闭锁，则自动启动重合闸；
220kV线路保护的保护出口均为两组（两套，每一套均如此），一组启动重合闸，一组不启动重合闸，操作箱中有对应的跳闸回路（跳闸1、跳闸2）。
110kV线路操作箱配置的“断路器机构异常闭锁回路”的实现原理与220kV线路操作箱中对应的功能恰恰相反。
220kV线路配置失灵保护，110kV线路一般不配置。
220kV线路保护二次接线模型
断路器：平高产品，型号为LW10-252，SF6绝缘、液压机构、分相操作。
微机保护：南瑞公司产品，双套配置（光纤纵差+高频距离），RCS931A（光纤纵差）+CXZ-12R1（操作箱）组成一面屏；RCS-902A（高频距离）+LFX-912（收发信机）+RCS-923A（失灵启动）组成一面屏。
常规控制屏、继电器式母线保护、继电器式失灵保护（因无原始图纸，均参照1987年版许继定型屏典设）。
TWJ，即跳闸位置继电器，它一般与合闸回路并联后接入断路器机构“弹簧已储能”接点CK前。这样会存在一个问题：在手合或重合闸于永久性故障跳开时，会报出“控制回路断线”信号，原因是跳闸前弹簧未储能。
若将TWJ与合闸回路分开，接入CK后，上述现象消失，但绿灯无法监视合闸回路。
我和你的看法是比较一致的，这个问题最初我也没有注意到，是最近一个站用的大连LG的开关柜，采用了将TWJ接在CK后的接法，安装调试时别人告诉我的。十分缺乏现场经验啊
问题的核心在于：“控制回路断线”从原始意义上反应的应该是“控制回路电源消失”，由于在弹簧储能结束前（弹簧储能故障）跳闸造成的TWJ、HWJ均不动作而报出此信号，应该属于误报信号，能否为运行规程允许？但是这种接法实现了对合闸回路完整性的监视，这一点似乎更重要。
CK其实是35kV断路器弹簧储能继电器常用的名字，LW25-126中使用的是88M的常闭接点。可见第三章中的介绍，这是我的一个失误。有一点值得注意的是，35kV断路器用的是CK的常开接点，LW25-126用的是88M的常闭接点，原因在于CK 是由弹簧已储能的限位开关启动的，88M是由弹簧未储能的限位开关启动的。
想到一些断路器操作回路的识图要点，在这里补记一下。从工程的角度讲，四大家（南瑞许继南自四方）中任何一家的操作箱都不会存在原则性的设计缺陷，所以内部的回路接线我们暂时放在一边，看一看操作箱与断路器的连接线，也就是我们的控制电缆需要接线的地方。
任何一个微机操作箱，我们都可以用“4个点”、“6个点”、“8个点”、“9个点”这五种方法来分析透彻，以完成接线，并搞清楚回路走向。
4个点：101（正电源，空开下端）、102（负电源，空开下端）、107（操作箱合闸回路出口端）、137（操作箱跳闸回路出口端）；
6个点：在4个点的基础上，增加103（手动合闸输入端）、133（手动跳闸输入端）；
8个点：在6个点的基础上，增加106（红灯）、136（绿灯）；
9个点：在8个点的基础上，增加R133（外部保护跳闸输入端）。
图L-2-1
（点击看大图）
以RCS-943A的操作回路为例。图L-2-1中，用红色粗体字标出了这7个点的位置，这7个点也就是操作回路与外部的所有联系点（闭锁回路除外）。关于这个操作箱的分析，请参照《第三章断路器的控制--LFP-941A的操作箱》，在此不再赘述。
10kV真空断路器、35kV真空（SF6）断路器本体不带手动操作按钮，只需接入107、137、102。如图L-2-2所示。
图L-2-2
在操作箱发出“合闸”指令以后，，对断路器机构而言，107这个点就起到正电源的作用，它通过HQ与负电源构成回路，使HQ动作合闸。跳闸回路类似。紫色框内为断路器机构，兰色线为控制电缆，兰色线与紫色框的交叉点就是二次接线的点。
110kV六氟化硫本体带手动操作按钮，需要接入101、107、137、102。如图L-2-3所示。
图L-2-3
（点击看大图）
在“远方合闸”时，动作原理与10kV断路器的是类似的。“就地合闸”时，通过11-52C将正电源接入合闸回路，所以需要将正电源101接入断路器机构。
主变10kV进线柜、35kV进线柜，柜体带手动操作按钮，保护装置安装在主变保护屏上，需要接入101、103、133、107、137、102。L-2-4所示。
图L-2-4-1
（点击看大图）
图L-2-4-2
（点击看大图）
如图L-2-4-1所示，主变10kV进线开关柜主要包括两个部分：断路器机构本体、安装在开关柜面板上的附件（操作把手、指示灯灯）。如图L-2-4-2所示，201、203、233接入操作箱，形成了操作把手SK与主变保护屏上操作把手QK并联的关系，使得SK的操作也经过操作箱的操作回路，然后再通过207、237输出到10kV开关柜断路器机构。
微机测控屏与微机操作箱配合，需要接入101、103、133、106、136。如图L-2-5所示。
图L-2-5
（点击看大图）
常规控制屏与微机操作箱配合，需要接入101、103、133、106、136、102。外部保护动作出口跳闸时，需要接入101、R133。如图L-2-6所示。
图L-2-6
（点击看大图）
微机测控屏与常规控制屏的接线类似。红、绿指示灯通过控制电缆在106、136两个点与操作箱的HWJ（合位继）、TWJ（跳位继）的常开接点构成回路。如图L-2-6所示，当图示操作箱用于内桥断路器时，主变保护屏提供的“主变差动保护跳内桥断路器”接点，通过101、R133两个点与操作箱连接，形成1TJ4与内桥保护跳闸接点TJ并联的关
备自投装置二次接线（补记）
一、概述
在内桥接线的110kV变电站GIS设备中，经常把电压互感器安装在进线断路器之前靠近线路侧，如图6-4-1所示。这种接线造成变电站的电压并列回路与备自投回路接线与一般变电站不同，我把它叫做“电压互感器安装在线路侧的内桥变电站的电压并列及备自投动作分析”
图L-3-1
（点击看大图）
图L-3-1中，右侧（2间隔）为1＃进线，PT21为1＃电压互感器；左侧（4间隔）为2＃进线，PT41为2＃电压互感器，CB21为1＃进线断路器111，CB41为2＃进线断路器112，CB31内桥断路器110。PT21与PT41安装在线路上，而不是象图L-3-2那样安装在母线上。
图L-3-2
（点击看大图）
二、PT重动
在《第二章电流互感器和电压互感器（二）》，我们已经谈过电压互感器的重动回路，在此再罗嗦几句。在图L-3-2中，当电压互感器隔离开关G1投入时，电压互感器的电压来源就是该段母线，电压互感器的二次线圈电压经过重动回
路（G1的常开接点启动的中间继电器的常开接点）进入测控装置或保护装置。电压互感器反映的是它所连接的母线的电压。
在图L-3-1中，没有对应于图L-3-2中G1位置的开关电器，电压互感器直接连在了线路上，完全等同于一个线路TYD。在CB21、DS21、DS22都闭合时，1＃线路带Ⅰ段母线，此时，PT21也通过CB21连接在Ⅰ段母线上，即PT21的电压与Ⅰ段母线电压是一致的。所以，可以认为CB21、DS21、DS22串联形成的回路等价于图L-3-2中的G1.
三、电压并列
电压并列装置选用RCS-9663D（南瑞继保产品，两段母线重动、并列），针对图L-3-1，其启动回路如图L-3-3
所示，接点回路如图L-3-4所示。
图L-3-3
（点击看大图）
简明起见，图L-3-3省略了遥控启动回路（全图可参照邮箱里的附件）。在原始定义的“PT隔离开关位置”重动输入点上，用的是CB21、DS21、DS22的常开接点串联。
图L-3-4
（点击看大图）
简明起见，图L-3-4省略了计量及开口三角的重动、并列接点回路（与保护电压接点回路类似，全图可参照邮箱里的附件）。主变保护、综合测控使用的110kV母线电压均从小母线取得（图中红色部分），这个电压可以认为是母线电压。
四、内桥接线的备自投
内桥接线有两种备自投方式：进线备投、桥备投，选用模型为RCS-9652（南瑞继保产品，四种备投方式）。
4.1进线备自投
以图L-3-1所示主接线为例，进线备投运行方式如图L-3-5-1所示（省略了隔离开关；开关红色表示合闸状态、绿色表示分闸状态）。右侧为1＃进线，左侧为2＃进线。
图
L-3-5-1 （点击看大图）
图L-3-5-1所示为进线备投方式：CB21合位、CB31合位，CB41分位；CB21带1＃主变，通过CB31带2＃主变。2＃线路带电备用，CB41处于分位。
动作逻辑：
①1＃线路故障失电后，检测M1失压，M2失压，1＃线路失压、断流，备自投起动，跳开CB21，合CB41。
②1＃主变差动保护（或高后备）动作，CB21跳闸、CB31跳闸，导致M1失压，M2失压，备自投启动，合CB41，使CB41带2＃主变运行，使变电站不致全站失压，即1＃主变保护动作不闭锁进线备自投。
4.2桥备自投
以图L-3-1所示主接线为例，进线备投运行方式如图L-3-5-2所示（省略了隔离开关；开关红色表示合闸状态、绿色表示分闸状态）。右侧为1＃进线，左侧为2＃进线。
图
L-3-5-2 （点击看大图）
图L-3-5-2所示为桥备投方式：CB21合位、CB41合位，CB31分位；CB21带1＃主变，CB41带2＃主变。
动作逻辑：
①1＃线路故障失电后，检测M1失压，M2有压，备自投起动，跳开CB21，合CB31，带2＃主变。
②若主变故障（或10kV系统故障，111拒动），主变1＃主变差动保护（或高后备）动作，CB21跳闸，导致M1失压，M2有压。若备自投启动，合CB31，则CB31合于故障点，保护动作跳开CB31。即1＃主变保护动作闭锁桥备自投。
五、电压接线出现的问题
备自投装置需要检测4个电压量：Ⅰ段母线电压、Ⅱ段母线电压、1＃线路电压、2＃线路电压；2个电流量：1＃线路电流、2＃线路电流。根据图L-3-4所示，Ⅰ段母线电压取A630、B630、C630，Ⅱ段母线电压取A640、B640、C640；由于电压互感器的安装方式与线路TYD相同，所以取一相电压作为线路电压，即线路1＃线路电压取A630、N600，2＃线路电压取A640、N600。如图L-3-6所示。
备自投装置需要检测的开关量：断路器跳位、KKJ位置、闭锁信号。如图L-3-7所示。
图L-3-6 （点击看大图）
二次识图基础：电流、电压、信号、控制、端子箱、机构箱回路线路二次回路分为： 1、交流电流电压回路 2、控制、信号回路 3、测控柜端子排图 4、保护柜端子排图 5、断路器端子箱端子排图 6、断路器机构箱端子排图 7、电流互感器和电压互感器的接地点 1、交流电流电压回路 对于110kV回路CT二次部分分为4个绕组，分别对应(回路编号) 1LH 保护A411 B411 C411 N411 2LH 母差 A310 B310 C310 N310 3LH 测量A431 B431 C431 N431 4LH 计量 A441 B441 C441 N441 对于双母线接线的110kV母线，每段母线配置一个PT 1YM A630 B630 C630 L630 2YM A640 B640 C640 L640 1YMj A630j B630j C630j L630j 2YMj A640j B640j C640j L640j
A601-->空气开关（在压变端子箱中）-->A603-->电压并列装置重动线圈节点 1YQJ（电压并列屏）-->A630-->电压切换装置（附属于每一个回路的保护装置）-->A701-->保护屏背面的空气开关-->进入保护装置 2、控制、信号回路 对于110kV线路，控制、信号回路包括如下设备： 测控装置、 保护装置（含操作箱、电压切换等附属设备）、 断路器机构箱 控制回路联系图如下： 测控装置---3、33---->保护装置（操作箱）---7、37--->断路器机构箱 母差保护--------33------|||| 信号回路联系图如下(硬接点连接、220V开入)： 保护装置----保护动作信号--->测控装置 断路器机构箱----辅助节点、弹簧储能、SF6压力--->测控装置 断路器端子箱----(本间隔刀闸辅助节点)--->测控装置 5、断路器端子箱端子排图 内容比较丰富！ 包括： 电流互感器、本间隔闸刀辅助节点接入等 从上到下依次为：交流、直流、信号 7、电流互感器和电压互感器的接地点 电流互感器：接地点就在相应间隔的开关端子箱，例外主变保护三侧差动电流接地点在主变保护屏

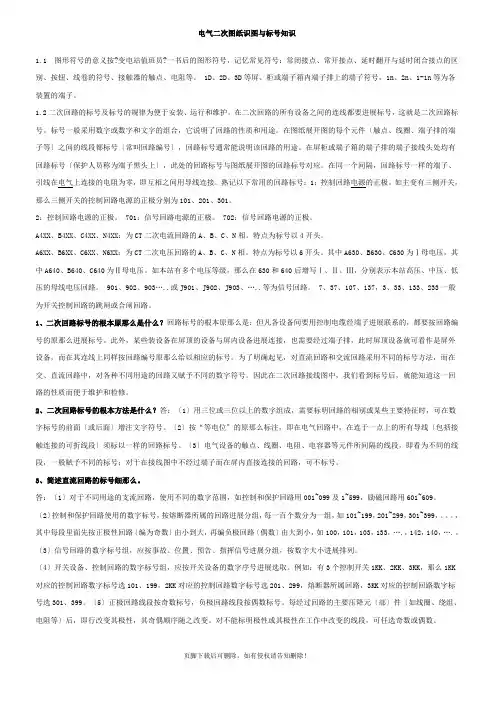

电气二次图纸识图与标号知识 1.1 图形符号的意义按《变电站值班员》一书后的图形符号，记忆常见符号：常闭接点、常开接点、延时打开与延时闭合接点的区别、按钮、线卷的符号、接触器的触点、电阻等。 1D、2D、3D等屏、柜或端子箱内端子排上的端子符号，1n、2n、1-1n等为各装置的端子。 1.2二次回路的标号及标号的规律为便于安装、运行和维护，在二次回路的所有设备之间的连线都要进行标号，这就是二次回路标号。标号一般采用数字或数字和文字的组合，它表明了回路的性质和用途。在图纸展开图的每个元件（触点、线圈、端子排的端子等）之间的线段都标号（常叫回路编号），回路标号通常能表明该回路的用途。在屏柜或端子箱的端子排的端子接线头处均有回路标号（保护人员称为端子黑头上），此处的回路标号与图纸展开图的回路标号对应。在同一个间隔，回路标号相同的端子、引线在电气上连接的电阻为零，即互相之间用导线连接。熟记下列常用的回路标号：1：控制回路电源的正极。如主变有三侧开关，则三侧开关的控制回路电源的正极分别为101、201、301。 2：控制回路电源的正极。 701：信号回路电源的正极。 702：信号回路电源的正极。A4XX、B4XX、C4XX、N4XX：为CT二次电流回路的A、B、C、N相。特点为标号以4开头。A6XX、B6XX、C6XX、N6XX：为CT二次电压回路的A、B、C、N相。特点为标号以6开头。其中A630、B630、C630为Ⅰ母电压，其中A640、B640、C640为Ⅱ母电压。如本站有多个电压等级，则在630和640后增写Ⅰ、Ⅱ、Ⅲ，分别表示本站高压、中压、低压的母线电压回路。 901、902、903…..或J901、J902、J903、…..等为信号回路。 7、37、107、137，3、33、133、233一般为开关控制回路的跳闸或合闸回路。 1、二次回路标号的基本原则是什么？回路标号的基本原则是：凡是各设备间要用控制电缆经端子进行联系的，都要按回路编号的原则进行标号。此外，某些装设备在屏顶的设备与屏内设备进行连接，也需要经过端子排，此时屏顶设备就可看作是屏外设备，而在其连线上同样按回路编号原则给以相应的标号。为了明确起见，对直流回路和交流回路采用不同的标号方法，而在交、直流回路中，对各种不同用途的回路又赋予不同的数字符号。因此在二次回路接线图中，我们看到标号后，就能知道这一回路的性质而便于维护和检修。 2、二次回路标号的基本方法是什么？答：（1）用三位或三位以上的数字组成，需要标明回路的相别或某些主要特征时，可在数字标号的前面（或后面）增注文字符号。（2）
直流母线电压监视装置原理图-------------------------------------------1 直流绝缘监视装置----------------------------------------------------------1 不同点接地危害图----------------------------------------------------------2 带有灯光监视的断路器控制回路(电磁操动机构)--------------------3 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------5 带有灯光监视的断路器控制回路(液压操动机构)-------- -----------6 闪光装置接线图(由两个中间继电器构成)-----------------------------8 闪光装置接线图(由闪光继电器构成)-----------------------------------9 中央复归能重复动作的事故信号装置原理图-------------------------9 预告信号装置原理图------------------------------------------------------11 线路定时限过电流保护原理图------------------------------------------12 线路方向过电流保护原理图---------------------------------------------13 线路三段式电流保护原理图---------------------------------------------14 线路三段式零序电流保护原理图---------------------------------------15 双回线的横联差动保护原理图------------------------------------------16 双回线电流平衡保护原理图---------------------------------------------18 变压器瓦斯保护原理图---------------------------------------------------19 双绕组变压器纵差保护原理图------------------------------------------20 三绕组变压器差动保护原理图------------------------------------------21 变压器复合电压启动的过电流保护原理图---------------------------22 单电源三绕组变压器过电流保护原理图------------------------------23 变压器过零序电流保护原理图------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------24
变电站二次图纸识图方法 会识图的重要性：会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。 一、二次识图须准备的相关知识 1、常用的概念说明 接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。对于压力接点、温度接点、热继电器等，指正常压力下的状态。对于继电器或接触器指它们不励磁时的状态。 励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。 接点动作与不动作：接点处于常态，叫不动作。如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。 原理接线图：用以表示测量表计、控制信号、保护和自动装 置的工作原理。原理图反映的整个装置（回路）的完整概念，
主要用于了解装置、回路的动作原理。在原理图中，各元件是 整块形式，与一次接线有关部分划在一起，并由电流回路或电 压回路联系起来。但图中无端子编号、各回路交叉，实际使用 常干不便。 展开图：是另一种方式构成的接线图，各元件被分成若干部 分。元件的线圈、触点分散在交流回路和直流回路中。在展开 图中依电流通过的方向，画出按钮、触点、线圈和它们端子编 号，由左至右，由上到下排列起来，最后构成完整的展开图。 在图的右侧还有文字说明回路的作用。特点是条理清晰，非常 方便对回路的逐一分析与检查。常见的展开图有电流、电压回 路图，控制及信号回路图。 平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上 全部设备的安装位置，并指明各设备在整个屏中的设备编号。 用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编 号）。分屏前布置图、屏后布置图。平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明 各设备在整个屏中的设备编号。用于了解一个屏设备的布置情 况（安装位置、设备型号和设备的编号）。 安装接线图：常见的有屏柜的端子接线图、开关或端子箱的安 装接线图。图中每个设备都有按一定顺序的编号、代号，设备的 接线端子（柱）也有标号，此标号完全与产品的实际位置对 应。每个接线端子还注明有连接的去向。
断路器控制回路图 控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。这里以某变电站控制回路图为例，简要说明看图的基本方法。 完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。按照上述顺序联接。下面逐一进行说明： 1、操作箱接点联系图 我们以A相合闸回路为例来简要说明一下识图方法（图1）。 图1 A相合闸回路 先来看图上的两种端子： 是箱端子，位于保护装置后侧， 是屏端子，一般位于保护屏后两侧，固定在保护屏上。 图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。如图中根据回路名称，我们可以快速找到A相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。 跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，
通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。 合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A 相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。 图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。一个是防跳回路中的电压保持线圈，其主要作用是在继电器动作后能可靠地自保持。直到SHJ或ZHJ返回，1TBJa 的电压线圈失电为止，1TBJa继电器复归。使用1TBJa与2TBJa这两组接点是为了增加回路的可靠性。 2、保护屏端子图 端子图是表示屏与屏之间电缆的连接和屏上设备连接情况的图纸（图2）。
典型电气二次回路识图 The Standardization Office was revised on the afternoon of December 13, 2020
断路器控制回路图 控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。这里以某变电站控制回路图为例，简要说明看图的基本方法。 完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。按照上述顺序联接。下面逐一进行说明： 1、操作箱接点联系图 我们以A相合闸回路为例来简要说明一下识图方法（图1）。 图1 A相合闸回路 先来看图上的两种端子： 是箱端子，位于保护装置后侧， 是屏端子，一般位于保护屏后两侧，固定在保护屏上。 图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。如图中根据回路名称，我们可以快速找到A 相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。
跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。 合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。 图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。一个是防跳回路中的电压保持线圈，其主要作用是在继电器动作后能可靠地自保持。直到SHJ或ZHJ返回， 1TBJa的电压线圈失电为止，1TBJa继电器复归。使用1TBJa与 2TBJa这两组接点是为了增加回路的可靠性。 2、保护屏端子图 端子图是表示屏与屏之间电缆的连接和屏上设备连接情况的图纸（图2）。
二次回路识图技巧 一张完整的电气图主要包括电路原理图（也称为电路图）、技术说明和标题栏。 由于电气设备的外形和结构各不相同，要采用国家统一规定的图形符号和文字符号来表示。此外根据电气图的不同用途，可以绘制成不同形式，有的可以只绘电路图，以便于了解电路的工作原理和特点；有的只绘装配图，以便于了解各电气元件的安装位置及配线方式等。对复杂的电路，通常还绘制安装接线图，必要时还要绘制分开表示的接线图、平面布置图等。 电气图中的文字说明和设备元件明细表总称技术说明。文章说明标注电路的某些要点，安装要求及注意事项。主电路中通常写在图面的右下方，标题栏的上方；辅助电路中，通常写在图面的右上方。元件明细表列出电路中元件代号、名称、型号、符号、规格等。元件明细表以表格形式书写在标题栏的上方，自上而下逐项列出。 标题栏在图的右下脚，其中注有工程名称、设计类别、设计单位、图名、图号、设计人，制图人，审核人等。 1.1图纸的一般规定 图是一种严肃的技术文件，它必须有一定的格式，遵守一定的规定。电气工程图是一种特殊的图，它有其本身的许多规定，除此之外，还必须遵守机械制图、建筑制图等方面的有关规定。阅读电气工程图必须首先了解这些规定。 1.图幅分区 由边框线围成的图面称为图纸的幅面。幅面大小共分为五类：A0～A4，其尺寸见表1。 当需要较长的图纸时，应采用表2所规定的幅面。 下面例举A3分别留装订边和不留装订边的尺寸，见图1.1（a）、(b) 表1 基
表2 较长图纸的实际幅面 幅面代号A3×3A3×4A4×3A4×4A4×5尺寸 420×891420×1189297×630297×841297×1051（B×L） 图1.1 （a）留有装订边的A3图框 图1.1 (b) 不留装订边的A3图框 为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。图幅分区的方法是将图纸相互垂直的两边的两边加以等分。分区数为偶数，每一分区的长度为25～75mm。每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。见下图1.2。
典型电气二次回路识图 Document number：PBGCG-0857-BTDO-0089-PTT1998
断路器控制回路图 控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。这里以某变电站控制回路图为例，简要说明看图的基本方法。 完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。按照上述顺序联接。下面逐一进行说明： 1、操作箱接点联系图 我们以A相合闸回路为例来简要说明一下识图方法（图1）。 图1 A相合闸回路 先来看图上的两种端子： 是箱端子，位于保护装置后侧， 是屏端子，一般位于保护屏后两侧，固定在保护屏上。 图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。如图中根据回路名称，我们可以快速找到A 相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。
跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。 合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。 图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。一个是防跳回路中的电压保持线圈，其主要作用是在继电器动作后能可靠地自保持。直到SHJ或ZHJ返回， 1TBJa的电压线圈失电为止，1TBJa继电器复归。使用1TBJa与 2TBJa这两组接点是为了增加回路的可靠性。 2、保护屏端子图 端子图是表示屏与屏之间电缆的连接和屏上设备连接情况的图纸（图2）。
电气原理图识图步骤和 方法 The manuscript was revised on the evening of 2021
步骤和方法 电气原理图绘制一般原则 1.按标准---按规定的电气符号绘制。 2.文字符号标准---按国家标准GB7159-1987规定的文字符号标明。 3.按顺序排列---按照先后工作顺序纵向排列，或者水平排列。 4.用展开法绘制---电路中的主电路，用粗实线画在的左边、上部或下部。 5.表明动作原理与控制关系---必须表达清楚控制与被控制的关系。 6. 电气原理图中的主电路和辅助电路（主电路、辅助电路）。 电气原理图识图的步骤 1.识主电路的具体步骤 （1）查看主电路的选用电器类型。 （2）查看电器是用什么样的控制元件控制，是用几个控制元件控制。（3）查看主电路中除用电器以外的其他元器件，以及这些元件所起的作用。（4）查看电源。电源的种类和电压等级。 2.查看辅助电路的具体步骤 （1）查看辅助电路的电源（交流电源、直流电源）。 （2）弄清辅助电路的每个控制元件的作用。 （3）研究辅助电路中各控制元件的作用之间的制约关系。 电气接线图识图的步骤和方法 电气接线图绘制的基本原则
（1）按照国家规定的电气图形符号绘制，而不考虑真实。 （2）电路中各元件位置及内部结构处理。 （3）每条线都有明确的标号，每根线的两端必须标同一个线号。 （4）凡是标有同线号的导线可以并接于一起。 （5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。 电气接线图中电气设备、装置和控制元件位置常识 （1）出入端子处理----安排在配电盘下方或左侧。 （2）控制开关位置----一般都是安排在配电盘下方位置（左上方或右下方）。 （3）熔断器处理----安排在配电盘的上方位置。 （4）开关处理----安装在容易操作的面板上，而不是安装在配电盘上。 （5）指示灯处理----安装在容易观察的面板上。 （6）交直流元件区分处理----采用直流控制的元器件与采用交流控制的元器件分开安装。 电气接线图的识图步骤和方法 （1）分析清楚电气原理图中主电路和辅助电路所含有的元器件，弄清楚每个元器件的动作原理。 （2）弄清楚电气原理图和电气接线图中元器件的对应关系。 （3）弄清楚电气接线图中接线导线的根数和所用导线的具体规格。 （4）根据电气接线图中的线号研究主电路的线路走向。 （5）根据线号研究辅助电路的走向。
第三篇：变电站文字符号和编号一般规定 1 范围 本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。 2 引用标准 DL 5028-93 电力工程制图标准 DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程 电力工程电气设计手册 3 总则 电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。 规范统一的原则。解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。 宜简不宜繁的原则。在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。 本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。 4 安装单位符号 定义 划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。合理划分安装单位，有以下意义： a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。 b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。 c）利于维护和检修试验。 构成 安装单位的符号一般由序号和文字符号组成，格式如下：
举例 例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y； #1、#2内桥：1YQ、2YQ； Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；
#1、#2主变高压侧：1BY、2BY； 10kV母分：1SF、2SF。 5 文字符号 定义 为了更加清楚、完整地表示电气设备或元件及其主要特征，电气图中经常在图形符号旁加注文字符号。文字符号是电气图中电气设备或元件的种类代码和功能代码。 构成 文字符号有新、旧两种符号，新符号的一般形式为： 旧符号的结构与新符号相似，区别在于其字母一般采用设备名称的拼音字母组成。由于旧符号仍在业内普遍采用，所以两种符号均可选用，不做强制规定。 举例 例如：1LHa、2LHb 其中：“1”、“2”为数字序号，表示该设备属于同类设备中的第几个“LH”为文字符号（旧符号），表示该设备属于电流互感器 下标“a”、“b”为附加文字符号，表示该设备装设于A相或B相 6 项目代号 定义 电气图中每个用图形符号表示的项目，应有能识别其项目种类和提供项目层次关系、实际位置等信息的项目代号。通过项目代码可以将不同的图或其它技术文件上的图形符号与实际设备一一对应和联系起来。 6.2构成 项目代号可分为4个代号段，每个代号段应由前缀符号和字符组成，具体构成如下：
电气图纸一般可分为两大类，一类为电力电气图，它主要是表述电能的传输、分配和转换，如电网电气图、电厂电气控制图等。另一类为电子电气图，它主要表述电子信息的传递、处理；如电视机电气原理图。本文主要谈电力电气图的识读。 电力电气图分一次回路图、二次回路图。一次回路图表示一次电气设备(主设备)连接顺序。一次电气设备主要包括发电机、变压器、断路器、电动机、电抗器、电力电缆、电力母线、输电线等。 为对一次设备及其电路进行控制、测量、保护而设计安装的各类电气设备，如测量仪表、控制开关、继电器、信号装置、自动装置等称二次设备。表示二次设备之间连接顺序的电气图称二次回路图。 一、电气图的种类 电气图主要有系统原理图、电路原理图、安装接线图。 1.系统原理图(方框图) 用较简单的符号或带有文字的方框，简单明了地表示电路系统的最基本结构和组成，直观表述电路中最基本的构成单元和主要特征及相互间关系。 2.电路原理图 电路原理图又分为集中式、展开式两种。集中式电路图中各元器件等均以整体形式集中画出，说明元件的结构原理和工作原理。识读
时需清楚了解图中继电器相关线圈、触点属于什么回路，在什么情况下动作，动作后各相关部分触点发生什么样变化。 展开式电路图在表明各元件、继电器动作原理、动作顺序方面，较集中式电路图有其独特的优点。展开式电路图按元件的线圈、触点划分为各自独立的交流电流、交流电压、直流信号等回路．凡属于同一元件或继电器的电流、电压线圈及触点采用相同的文字。展开式电路图中对每个独立回路，交流按U、V、W相序；直流按继电器动作顺序依次排列。识读展开式电路图时，对照每一回路右侧的文字说明，先交流后直流，由上而下，由左至右逐行识读。集中式、展开式电路图互相补充、互相对照来识读更易理解。 3.安装接线图 安装接线图是以电路原理为依据绘制而成，是现场维修中不可缺少的重要资料。安装图中各元件图形、位置及相互间连接关系与元件的实际形状、实际安装位置及实际连接关系相一致。图中连接关系采用相对标号法来表示。 二、识读电气图须知 1．学习掌握一定的电子、电工技术基本知识，了解各类电气设备的性能、工作原理，并清楚有关触点动作前后状态的变化关系。2．对常用常见的典型电路，如过流、欠压、过负荷、控制、信号电路的工作原理和动作顺序有一定的了解。
电气二次图识图技巧 秦国强 一、二次图说明 图中所有的回路都没有被供电，所有电器的触点均表示在线圈没有通电或触点未受到机械外力作用、没有发生机械动作时的位置。对接触器和继电器来说，是在动铁心未被吸合时的位置，即主触点和辅助常开触点是断开的，辅助常闭触点是闭合的；对按钮来说，是在未按下时的位置，即常开触点是断开的，常闭触点是闭合的。对于阀门电动头来说，48VDC控制回路中各限位开关的触点位置对应于阀门全关状态。 二、电气设备符号 在阅读电气原理图时，必须熟悉图中各器件的符号和作用。常用电气符号见附录一。电气设备代码见附录二。 三、识图技巧 看图方法：先交流，后直流；交流看电源，直流找线圈；抓住触点不放松，一个一个全查清。（参考《怎样看电气二次回路图》一书） 我个人的理解是：直流回路是为了控制交流回路，先看交流回路可以明确整张电气图的主旨。而且通常来说交流回路比较简单，容易看懂。交流回路先看电源，再依接线找到设备。直流回路先看继电器线圈，找到线圈后，再找出与之相应的触点，根据触点的闭合或断开引起回路的变化情况进行分析，直至查清整个控制回路的动作过程。 电气原理图都是“分块”的，即图中接线明显分为几个部分，包括交流主电路、110VDC和48VDC 控制部分、状态指示和报警辅助电路。拿到图纸后，先看最上边的提示部分（如下图110V直流控制），就可快速、清楚地了解每组接线的作用。 在分析控制回路的逻辑时，很实用的一个办法是采 用反向推理。即先明确回路的控制目标，然后去分析正 常工作时的线圈及触点状态和故障出现后的动作逻辑。 从比较简单的接线入手，由易到难，由已经明确的来反 推自己有疑问的部分。举个例子，380V电动机控制二次 接线图（如右图）中，继电器K204通常用于报警和状 态指示的控制；K204失电时故障灯（黄灯）亮，由此去 判定与线圈K204串联的触点的状态就很简单了：K212 得电，即试验盒插入；热继电器F4动作；熔断器动作， S301触点1-2断开；上述三种情况使线圈K204串联的 常闭触点断开，K204失电，触点1-9闭合，黄灯亮。 6KV电气系统的二次图纸很复杂，使用上述推理分 析方法很有效。 四、参考资料 1、《怎样看电气二次回路图》 2、GB 4728 电气图用图形符号
步骤和方法 电气原理图绘制一般原则 1.按标准---按规定的电气符号绘制。 2.文字符号标准---按国家标准GB7159-1987规定的文字符号标明。 3.按顺序排列---按照先后工作顺序纵向排列，或者水平排列。 4.用展开法绘制---电路中的主电路，用粗实线画在的左边、上部或下部。 5.表明动作原理与控制关系---必须表达清楚控制与被控制的关系。 6. 电气原理图中的主电路和辅助电路（主电路、辅助电路）。 电气原理图识图的步骤 1.识主电路的具体步骤 （1）查看主电路的选用电器类型。 （2）查看电器是用什么样的控制元件控制，是用几个控制元件控制。（3）查看主电路中除用电器以外的其他元器件，以及这些元件所起的作用。（4）查看电源。电源的种类和电压等级。 2.查看辅助电路的具体步骤 （1）查看辅助电路的电源（交流电源、直流电源）。 （2）弄清辅助电路的每个控制元件的作用。 （3）研究辅助电路中各控制元件的作用之间的制约关系。 电气接线图识图的步骤和方法 电气接线图绘制的基本原则
（1）按照国家规定的电气图形符号绘制，而不考虑真实。 （2）电路中各元件位置及内部结构处理。 （3）每条线都有明确的标号，每根线的两端必须标同一个线号。 （4）凡是标有同线号的导线可以并接于一起。 （5）进线端为元器件的上端接线柱，而出线端为元件的下端接线柱。 电气接线图中电气设备、装置和控制元件位置常识 （1）出入端子处理----安排在配电盘下方或左侧。 （2）控制开关位置----一般都是安排在配电盘下方位置（左上方或右下方）。 （3）熔断器处理----安排在配电盘的上方位置。 （4）开关处理----安装在容易操作的面板上，而不是安装在配电盘上。 （5）指示灯处理----安装在容易观察的面板上。 （6）交直流元件区分处理----采用直流控制的元器件与采用交流控制的元器件分开安装。 电气接线图的识图步骤和方法 （1）分析清楚电气原理图中主电路和辅助电路所含有的元器件，弄清楚每个元器件的动作原理。 （2）弄清楚电气原理图和电气接线图中元器件的对应关系。 （3）弄清楚电气接线图中接线导线的根数和所用导线的具体规格。 （4）根据电气接线图中的线号研究主电路的线路走向。 （5）根据线号研究辅助电路的走向。
浅析电气二次图的识图方法 [摘要]本文结合综合自动化在变电所的应用，阐述了综合自动化变电所电气二次图的识图方法，在此基础上掌握综合自动化变电所的二次部分的设计和设备选型原则。 [关键词] 综合自动化二次图识图方法 1.概述 目前110kV及以下变电所电气二次部分设计一般采用微机型分层分布式综合自动化设备，其原理与常规电磁式电气二次保护基本相同，设计安装中采用的文字、图形符号基本是一致的，但也有不同之处，这就需要设计人员熟悉微机型和常规型电气二次保护原理，懂得微机型保护生产厂家的设计思路，使工程设计上所选方案始终处于合理的、正确的、领先的地位。 电气二次部分是附属于变电所一次部分（一次设备）的，它是对一次设备进控制、操作、监察和保护的有效方式。因此，它是变电所的重要组成部分。 2.变电所综合自动化系统二次图 2.1电气二次图的文字、图形符号 看懂和掌握电气二次部分图纸，首先应掌握二次回路中所表示的文字、编号、图形符号，对照新旧符号、图示、编号的不同之处，为进一步识图奠定基础。新旧符号对照如表1所示。 其次是要懂得电气二次保护原理知识，如: 断路器的控制、主变压器保护、线路保护、电力电容器保护、距离保护、母线保护、中央信号和直流操作电源部分等理论。 常规保护不论是线路保护还是变压器保护，都分成控制屏、保护屏来进行设计，其信号装置设在中央信号屏上。而微机综合自动保护装置是将保护、控制、测量、信号功能集一体,采用独立的单元，可以通过液晶显示切换中、英文菜单，信息详细直观，操作、调试方便，并通过工业级总网线组网，可直接与微机监控或保护管理机联网通信。 2.2识图应注意的事项 变电所微机型综合自动保护装置一般由线路保护测控、变压器保护测控、电容器保护测控、公共部分、电度计量、高频直流电源、微机监控等部分组成。 在看图首先应总体的了解一下图纸，分清每个独立部分的作用和联系，看图纸是否完整无缺; 接着针对独立的控保部分平面布置、交流电压、电流回路、直流控制、保护监控、信号回路、屏后接线端子部分等逐一进行，找出各回路间因果关系; 然后完整地阅读全图。在
变电所二次图纸识图方法 会识图的重要性：会看变电站的常用图纸资料是变电站值班员的一项基本能力，是值班员通过自学熟悉变电站的前提条件，是分析二次回路异常或故障的基础能力。 二次识图须准备的相关知识 1 常用的概念说明接点的常态：指在变电站图纸中的继电器、接触器或压力等接点的正常状态。对开关、刀闸、地刀的位置辅助接点，是指开关、刀闸、地刀在断开位置时接点的状态。对于压力接点、温度接点、热继电器等，指正常压力下的状态。对于继电器或接触器指它们不励磁时的状态。 励磁与不励磁：对于电压型线圈的继电器或接触器，指在它们的线圈两端施加有足够大的电压，能使其接点分、合状态发生改变的状态。对于电流型线圈的继电器或接触器，指在它们的线圈通过足够大的电流，能使其接点转态发生变化的电压。接点动作与不动作：接点处于常态，叫不动作。如因设备的继电器或接触器励磁，或者压力改变、温度改变等，导致接点的分、合状态不同于常态，叫接点动作。 原理接线图：用以表示测量表计、控制信号、保护和自动装置的工作原理。原理图反映的整个装置（回路）的完整概念，主要用于了解装置、回路的动作原理。在原理图中，各元件是整块形式，与一次接线有关部分划在一起，并由电流回路或电压回路联系起来。但图中无端子编号、各回路交叉，实际使用常干不便。 展开图：是另一种方式构成的接线图，各元件被分成若干部分。元件的线圈、触点分散在交流回路和直流回路中。在展开图中依电流通过的方向，画出按钮、触点、线圈和它们端子编号，由左至右，由上到下排列起来，最后构成完整的展开图。在图的右侧还有文字说明回路的作用。特点是条理清晰，非常方便对回路的逐一分析与检查。常见的展开图有电流、电压回路图，控制及信号回路图。 平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。分屏前布置图、屏后布置图。平面布置图：反映一个屏（保护屏、控制屏、电度表屏等）上全部设备的安装位置，并指明各设备在整个屏中的设备编号。用于了解一个屏设备的布置情况（安装位置、设备型号和设备的编号）。 安装接线图：常见的有屏柜的端子接线图、开关或端子箱的安装接线图。图中每个设备都有按一定顺序的编号、代号，设备的接线端子（柱）也有标号，此标号完全与产品的实际位置对应。每个接线端子还注明有连接的去向。端子排图还有回路编号（与展开图对应），端子连接的电缆去向、电缆的编号。与现场实际设备的安装情况完全对应。是安装和核对现场不可缺少的图纸。

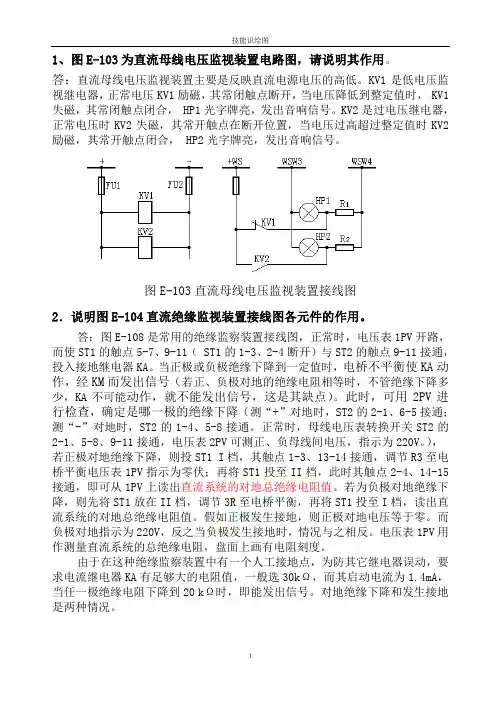

1、图E-103为直流母线电压监视装置电路图，请说明其作用。 答：直流母线电压监视装置主要是反映直流电源电压的高低。KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。 图E-103直流母线电压监视装置接线图 2．说明图E-104直流绝缘监视装置接线图各元件的作用。 答：图E-108是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V。），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。假如正极发生接地，则正极对地电压等于零。而负极对地指示为220V，反之当负极发生接地时，情况与之相反。电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。 由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。对地绝缘下降和发生接地是两种情况。
