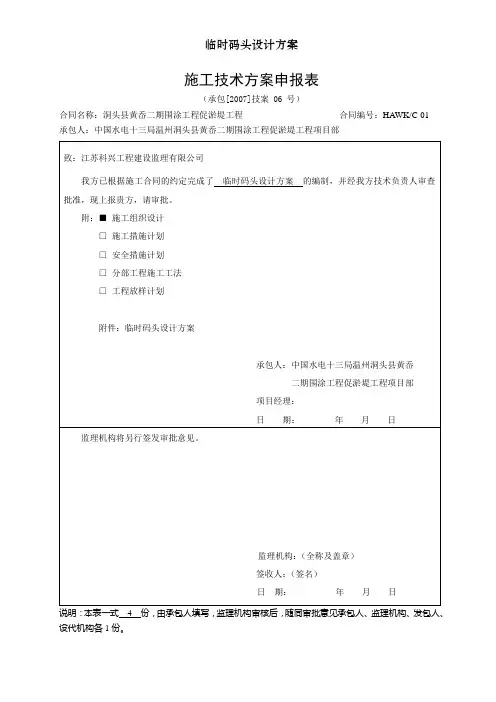

施工技术方案申报表
（承包[2007]技案 06 号）
合同名称：洞头县黄岙二期围涂工程促淤堤工程合同编号：HAWK/C-01 承包人：中国水电十三局温州洞头县黄岙二期围涂工程促淤堤工程项目部
本表一式 4 份，
设代机构各1份。
洞头县黄岙二期围涂工程促淤堤工程临时码头设计方案
编写：工程技术部
审查：
批准：
中国水电十三局温州洞头县
黄岙二期围涂工程促淤堤工程项目部
二○○七年六月十五日
临时码头设计方案
根据我方上报的施工总平面布置的规划，在昌泰造船厂旁的原码头处修建具有二个200m3开底驳泊位的临时码头一座和具有二个200m3平板驳泊位的临时码头一座，作为本工程碎石、抛石、土工布、排水板等施工材料的中转码头。该码头距离营盘基乌槽坑料场约700m，至促淤堤0+000桩号堤头水上距离约2.5km。
另新建8m宽从乌槽坑料场坡脚环岛公路到码头长度约700m的施工专用道路，以便碎石毛料及抛石料的运输。
经过现场实地测量，结合工程的开工日期和施工强度，经研究论证，临时码头采用以下形式：
1、开底驳泊位修建两个，每个泊位长50米，泊位高程按小潮位可以组织生产设计，小潮位平均高程1.38m ,码头底部标高-1.8m，船舶满载后吃水深度2.8m，可以满足使用要求。为能充分利用潮水工作时间，两个泊位采用不等高设计，1#泊位顶面高程4.0米，2#泊位顶面高程5.5米。具体设计如下：
（1）码头外侧挡墙采用M7.5号浆砌块石。软基处挡墙基础采用抛石挤淤处理，抛石面用碎石找平，上部浇筑钢筋混凝土基础，混凝土强度C20，钢筋采用双向Φ16＠200，厚度30厘米；岩基处挡墙基础，在基面清理后，用C20混凝土座浆，上面砌筑块石挡墙。1#泊位挡墙顶宽1.5米，外侧采用直立式，内侧坡比在1：0.3左右，1#泊位挡墙底宽3米。2#泊位挡墙顶宽2米，外侧采用直立式，内侧坡比在1：0.3左右，挡墙底宽4米。
（2）浆砌块石挡墙内侧回填石渣料，回填料要压实，压实度不小于0.7。
（3）码头顶面采用C20混凝土地坪，厚度20厘米。为了满足装船需要，1#、2#泊位在中间位置修建12米宽的悬挑平台，悬挑平台采用钢结构，悬挑
长度2米，主筋采用32号工字钢，间距0.7米，上铺10号槽钢，工字钢伸入挡墙内侧不小于2 米，并在端部用Φ25钢筋作地锚，锚筋下部焊接1.5米以上32号槽钢，埋深4米。锚筋间距1.5米，工字钢焊接完成验收合格后，再浇筑码头混凝土地坪，以增加悬挑平台的稳定性。
（4）每个泊位上布置两个系船柱，采用钢筋混凝土柱，根长2米，直径40厘米，埋深1.5米，外露0.5米，钢筋配置见附图4中说明。护船舷采用钢丝绳吊旧轮胎防护。
2、平底驳泊位修建二个，平底驳泊位布置在开底驳2#泊位的北侧，宽25米，用混合料修建，码头场地要平整、压实，以加快运输效率。
3、在开底驳1#泊位的南侧，修建一个民用码头，以满足附近村民生活需要，民用码头采用M7.5浆砌块石砌筑，长15米，宽4.5米，顶面高程2.6米，基础处理同开底驳码头挡墙基础处理。
附件：1、码头及碎石场平面布置图
2、开底驳码头平面图
3、开底驳码头典型断面详图
4、平底驳码头平面图
5、平底驳码头断面图
6、民用码头断面图
中国水电十三局温州洞头县
黄岙二期围涂工程促淤堤工程项目部
2007年6月15日
围堰截流施工方案 一、工程概况： 本段工程是xx北码头地区，为了保证1#、5#楼施工，综合考虑，故在聚龙桥和古墙处设置两道围堰截流，在两围堰中铺设二条直径1100塑料管，总长度55m,保证水流畅通，以此制定围堰施工方案。 二、施工准备： 1、拆除原栏杆及围样。 2、选定围堰取填料土场：根据设计采用的粘土做施工坝基围堰，粘土有一定的粘度，渗水量小，碾压密实具有一定的抗冲刷性，饱水效果好，是土围堰填料的良好材料，避免了坝好和坝基二次重做渗水处理和工作。 三、围堰方式： 围堰尺寸设计：根据设计要求，采用双排管钢管桩围堰的方案进行施工，打双排钢管桩，中间填土（用土工布、竹栅围堰），水中土围堰，围堰填土高度为高出水面1.0米，土宽度为约4米，围堰总长度约23米。围堰存留期为120天。 四、施工方法： 1、围堰填筑不要直接向水中倾倒土，反应水面和土倒在已堰头，用机械顺坡送入水中，以免直接倒入水中土体发生离析或被水冲走，造成堰体填好渗水，水面以上土分层填筑，每层厚度不超过30cm，并采用电动夯实机夯实，达到堰体整体稳固，承受一定的抗冲刷，合拢后不下沉，不坍陷、不渗水满足施工要求。 2、施工时先清除围堰里面淤泥，再打钢管桩，钢管采用外径为273mm的无缝钢管，纵向布设为0.8m，横向为4m,桩长10m，入土深度4m,。 3、桩纵向采用Φ20钢丝绳连接，横向采用22槽钢连接，其中纵向上下三道连接，横向二道连接。纵向槽钢布设竹栅及土工布，其内回填粘土。
4、围堰填筑完毕后开始抽水，抽水完毕，采用人工挖沟槽土方，铺10cm碎石垫层，再浇筑20cm混凝土底板，混凝土采用商品混凝土泵送。混凝土施工结束后，要注意河道排水，确保混凝土体不被水浸泡。待混凝土初凝后，即进行混凝土养护，达到70%强度以后可下管。下管采用25T吊机，管座两侧支模浇筑混凝土管座，振捣采用插入式震动器。 5、为了保证管道不渗水不塌方，在探桥东侧管道的北边每隔1米打22的6米长的钢板桩支护。 更多资料参考： 水电站导截流与围堰施工组织设计 水电站下游围堰堰基防渗工程竣工报告 围堰导流工程简介 水电站围堰防渗工程施工报告

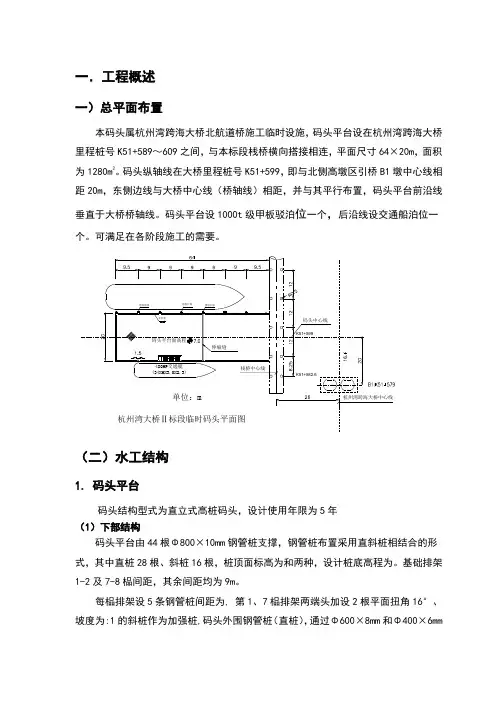

一．工程概述 一）总平面布置 本码头属杭州湾跨海大桥北航道桥施工临时设施，码头平台设在杭州湾跨海大桥里程桩号 K51+589～609之间，与本标段栈桥横向搭接相连，平面尺寸64×20m，面积为1280m2。码头纵轴线在大桥里程桩号K51+599，即与北侧高墩区引桥B1墩中心线相距20m，东侧边线与大桥中心线（桥轴线）相距92.7m，并与其平行布置，码头平台前沿线垂直于大桥桥轴线。码头平台设1000t级甲板驳泊位一个，后沿线设交通船泊位一个。可满足在各阶段施工的需要。 （二）水工结构 1. 码头平台 码头结构型式为直立式高桩码头，设计使用年限为5年 （1）下部结构 码头平台由44根Φ800×10mm钢管桩支撑，钢管桩布置采用直斜桩相结合的形式，其中直桩28根、斜桩16根，桩顶面标高为7.0m和4.99m两种，设计桩底高程为-36.0m。基础排架1-2及7-8榀间距8.25m，其余间距均为9m。 每榀排架设5条钢管桩间距为4.75m, 第1、7榀排架两端头加设2根平面扭角16°、坡度为3.5:1的斜桩作为加强桩,码头外围钢管桩（直桩），通过Φ600×8mm和Φ400×6mm的钢管联系撑将平台连成整体，形成一个受力合理、结构稳定的下部结构。 （2）上部结构 上部结构为梁板组合结构，主要采用型钢结构，材料主要有钢管、贝雷架、工字钢、钢板等。 码头平台主横梁选用3拼45a工字钢，主纵梁选用贝雷梁架，横向分配梁选用Ⅰ36a工字钢、纵向分配梁选用Ⅰ14工字钢，面板铺设δ8mm钢板。 2．附属设施 为兼顾高低水位船舶均能系靠码头，方便人员在不同水位上下，在码头前、后沿设系船柱、系船环及护轮坎；在码头前沿设置橡胶弦梯，后沿设置扶梯，平台外围设置栏杆、等附属设施。
