中性点经电阻接地方式，即是中性点与大地之间接人一定电阻值的电阻。该电阻与系统对地电容构成并联回路，由于电阻是耗能元件，也是电容电荷释放元件和谐振的阻压元件，对防止谐振过电压和间歇性电弧接地过电压，有一定优越性。中性点经电阻接地的方式有高电阻接地、中电阻接地、低电阻接地等三种方式。这三种电阻接地方式各有优缺点，要根据具体情况选定。
对于用电容量大且以电缆线路为主的
电力系统，其电容电流往往大于30A，如果采用消弧线圈接地方式，不仅调谐工作繁琐困难，故障点不易寻找，而且消弧线圈补偿量增大，使得投资增加，占地面积也随之增大。电缆线路不宜带故障运行，采用消弧线圈可以带故障运行的优点也不能发挥，因此这样的系统常采用电阻接地。电阻接地根据系统电容电流的不同，分为高电阻接地和中电阻接地两种情况。
(1)高电阻接地
高电阻接地多用于电容电流为10A或稍大的系统内。接地电阻的电阻值按照流经该电阻上的电流稍大于系统的接地电容
电流的原则来选择。由于接地故障时总的接地电流比较小，对电气设备和线路所产生的机械应力和热效应也比较小，同样也减少人身遭受电击的危险和靠近接地故障点的人员遭受到电弧和闪络的危险，还可以带故障继续运行2h，以便利用这段时间消除接地故障，保持系统运行的可靠性。
(2)中电阻接地
中电阻接地多用于电容电流比10A大得多的系统。接地电阻值的选择要保证继电保护有足够的灵敏度，故障时不致引起过高的过电压，也不要造成对通信线路的干扰。有些国家对接地电阻值有较明确的
规定，例如德国规定在中压电网中，该电阻值按单相接地电流Io为1000～2000A来考虑；法国则规定：以电缆为主的城市电网，按Io为1000A考虑，以架空线为主的郊区电网，则按300A考虑。在工业与民用的电力系统中，Io在100A及其以上者，一般可满足继电保护的要求，而且在厂区和建筑小区内，高压电力线和通信线很少会有数千米的平行线路，所以干扰问题一般不予考虑。但为了在单相接地故障时不致产生较
此处XOT为接地变压器零序电抗，Rn 为接地电阻值，Xoc为系统每相对地分布电容的容抗值。采用中电阻接地后，电气设
备长期最大工作电压为相电压，绝缘水平可以降低，能采用一般的全封闭组合电器和无间隙的氧化锌避雷器，对工业企业与民用建筑的电力系统特别有利，可按相电压的绝缘水平选用产品，避免按线电压要求，选用绝缘强度更高的产品。但这种接地方式，当产生对地故障时，立即切断电源，虽然避免了故障扩大，但对于要求有可靠电源的系统，则必须有双电源或备用电源，当发生单相接地故障时，能在较短时间内恢复供电。(
——此位置可填写公司或团队名字——
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal. 中性点经电阻接地方式的适用范围及优缺点正式版
中性点经电阻接地方式的适用范围及 优缺点正式版 下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。文档可以直接使用，也可根据实际需要修订后使用。 中性点经电阻接地方式，即是中性点与大地之间接人一定电阻值的电阻。该电阻与系统对地电容构成并联回路，由于电阻是耗能元件，也是电容电荷释放元件和谐振的阻压元件，对防止谐振过电压和间歇性电弧接地过电压，有一定优越性。中性点经电阻接地的方式有高电阻接地、中电阻接地、低电阻接地等三种方式。这三种电阻接地方式各有优缺点，要根据具体情况选定。 对于用电容量大且以电缆线路为主的
电力系统，其电容电流往往大于30A，如果采用消弧线圈接地方式，不仅调谐工作繁琐困难，故障点不易寻找，而且消弧线圈补偿量增大，使得投资增加，占地面积也随之增大。电缆线路不宜带故障运行，采用消弧线圈可以带故障运行的优点也不能发挥，因此这样的系统常采用电阻接地。电阻接地根据系统电容电流的不同，分为高电阻接地和中电阻接地两种情况。 (1)高电阻接地 高电阻接地多用于电容电流为10A或稍大的系统内。接地电阻的电阻值按照流经该电阻上的电流稍大于系统的接地电容
配电网中性点接地方式分析及选择参考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
配电网中性点接地方式分析及选择参考 文本 使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1问题的提出 电力系统中性点接地方式是一个涉及电力系统许多方 面的综合性技术课题，它不仅涉及到电网本身的安全可靠 性、过电压绝缘水平的选择，而且对通讯干扰、人身安全 有重要影响。 2中性点不同接地方式的比较 (1)中性点不接地的配电网。中性点不接地方式，即中 性点对地绝缘，结构简单，运行方便，不需任何附加设
备，投资省，适用于农村10kV架空线路长的辐射形或树状形的供电网络。该接地方式在运行中，若发生单相接地故障，流过故障点的电流仅为电网对地的电容电流，其值很小，需装设绝缘监察装置，以便及时发现单相接地故障，迅速处理，避免故障发展为两相短路，而造成停电事故。 中性点不接地系统发生单相接地故障时，其接地电流很小，若是瞬时故障，一般能自动消弧，非故障相电压升高不大，不会破坏系统的对称性，可带故障连续供电2h，从而获得排除故障时间，相对地提高了供电的可靠性。 (2)中性点经传统消弧线圈接地。采用中性点经消弧线圈接地方式，即在中性点和大地之间接入一个电感消弧线圈，在系统发生单相接地故障时，利用消弧线圈的电感电流对接地电容电流进行补偿，使流过接地点的电流减小到
中性点接地方式 1．前言：1、集中电网系统规划、电气主接线、厂用电和设备选择等单元中有关中性点接地方式内容，统一讲解，建立系统概念； 2．内容包括中压、高压、超高压特高压系统，重点是中压。 一、概述 1、中性点接地的意义 三相交流电流系统的三相交汇处与参考地之间多种多样的关系。称之谓中性点接地方式。它是工作接地、安全接地和保护接地。选择不同的接地方式，对电力系统建设和运行的安全性、可靠性、先进性和经济性意义重大。 2、中性点接地方式的种类 序号接地方式 中压电网高压电网超高压电网特高压电网 3—66KV 110—220KV 330—500KV 750—1000KV 1 中性点不接地★ 2 中性点直接接地★★ 3 中性点选择性直接接地★★ 4 中性点经电抗接地★★★ 5 中性点经电阻接地★★ 6 中性点经阻抗接地★ 3、中性点接地方式的性质 有效接地和非有效接地的零序阻抗范围: X O/X1<3 R O/X1<1 基于对电网绝缘配合的考量，对工频过电压和短路电流的限制是其出发点。
4、选择接地方式要考虑的因素 电压等级 网络结构 安全性 供电可靠性和连续性 环境保护 过电压水平 绝缘配合和避雷器选择 设备耐压水平 短路电流的控制 导体和设备选择 继电保护及其配合 高海拔地区 经济性 二、3—66KV中压电网的接地方式 1、沿革 2、中性点不接地方式 1）特点及适用范围 ——单相接地不跳闸、连续运行； ——接地点电流为容性，易发生间歇性弧光接地过电压；——工频过电压高，内部过电压高； ——架空网络多为瞬时性可恢复；
——避雷器选择100%。 适用于单相接地电容电流小于7～10A的场合。 2）单相接地故障 流过的是电容电流 3）间歇性弧光接地过电压 ——接地点多次重燃引起； U，稳态电压为线电压。——非故障相的最大过电压3.5 xg ——波及整个电网； ——时间持续很长； ——没有有效的保护设备，避雷器要避免动作，消弧柜的动作时间跟不上； ——接地点位置不易确定； ——易使P.T饱和引发谐振。 4）电容电流的限值 6～66KV电网：10A 6～10KV厂网：7A 5）电容电流计算 近似计算：6KV架空C I=0.015～0.017A∕Km 10KV 0.025～0.029A∕Km 35KV 0.1A∕Km 另一种估算通式：
编订：__________________ 审核：__________________ 单位：__________________ 中性点经电阻接地方式的适用范围及优缺点Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-5969-82 中性点经电阻接地方式的适用范围 及优缺点 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 中性点经电阻接地方式，即是中性点与大地之间接人一定电阻值的电阻。该电阻与系统对地电容构成并联回路，由于电阻是耗能元件，也是电容电荷释放元件和谐振的阻压元件，对防止谐振过电压和间歇性电弧接地过电压，有一定优越性。中性点经电阻接地的方式有高电阻接地、中电阻接地、低电阻接地等三种方式。这三种电阻接地方式各有优缺点，要根据具体情况选定。 对于用电容量大且以电缆线路为主的电力系统，其电容电流往往大于30A，如果采用消弧线圈接地方式，不仅调谐工作繁琐困难，故障点不易寻找，而且消弧线圈补偿量增大，使得投资增加，占地面积也随
之增大。电缆线路不宜带故障运行，采用消弧线圈可以带故障运行的优点也不能发挥，因此这样的系统常采用电阻接地。电阻接地根据系统电容电流的不同，分为高电阻接地和中电阻接地两种情况。 (1)高电阻接地 高电阻接地多用于电容电流为10A或稍大的系统内。接地电阻的电阻值按照流经该电阻上的电流稍大于系统的接地电容电流的原则来选择。由于接地故障时总的接地电流比较小，对电气设备和线路所产生的机械应力和热效应也比较小，同样也减少人身遭受电击的危险和靠近接地故障点的人员遭受到电弧和闪络的危险，还可以带故障继续运行2h，以便利用这段时间消除接地故障，保持系统运行的可靠性。 (2)中电阻接地
Safety is the goal, prevention is the means, and achieving or realizing the goal of safety is the basic connotation of safety prevention. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 中性点接地方式及其影响(通用 版)
中性点接地方式及其影响(通用版)导语：做好准备和保护，以应付攻击或者避免受害，从而使被保护对象处于没有危险、不受侵害、不出现事故的安全状态。显而易见，安全是目的，防范是手段，通过防范的手段达到或实现安全的目的，就是安全防范的基本内涵。 摘要：中性点直接接地方式，即是将中性点直接接入大地。该系统运行中若发生一相接地时，就形成单相短路，其接地电流很大，使断路器跳闸切除故障。这种大电流接地系统，不装设绝缘监察装置。 关键词：中性点接地方式 1中性点直接接地 中性点直接接地方式，即是将中性点直接接入大地。该系统运行中若发生一相接地时，就形成单相短路，其接地电流很大，使断路器跳闸切除故障。这种大电流接地系统，不装设绝缘监察装置。 中性点直接接地系统产生的内过电压最低，而过电压是电网绝缘配合的基础，电网选用的绝缘水平高低，反映的是风险率不同，绝缘配合归根到底是个经济问题。 中性点直接接地系统产生的接地电流大，故对通讯系统的干扰影响也大。当电力线路与通讯线路平行走向时，由于耦合产生感应电压，对通讯造成干扰。
中性点直接接地系统在运行中若发生单相接地故障时，其接地点还会产生较大的跨步电压与接触电压。此时，若工作人员误登杆或误碰带电导体，容易发生触电伤害事故。对此只有加强安全教育和正确配置继电保护及严格的安全措施，事故也是可以避免的。其办法是：①尽量使电杆接地电阻降至最小；②对电杆的拉线或附装在电杆上的接地引下线的裸露部分加护套；③倒闸操作人员应严格执行电业安全工作规程。 2中性点不接地 中性点不接地方式，即是中性点对地绝缘，结构简单，运行方便，不需任何附加设备，投资省。适用于农村10kV架空线路为主的辐射形或树状形的供电网络。该接地方式在运行中，若发生单相接地故障，其流过故障点电流仅为电网对地的电容电流，其值很小称为小电流接地系统，需装设绝缘监察装置，以便及时发现单相接地故障，迅速处理，以免故障发展为两相短路，而造成停电事故。 中性点不接地系统发生单相接地故障时，其接地电流很小，若是瞬时故障，一般能自动熄弧，非故障相电压升高不大，不会破坏系统的对称性，故可带故障连续供电2h，从而获得排除故障时间，相对地提高了供电的可靠性。
1 中性点直接接地 中性点直接接地方式，即是将中性点直接接入大地。该系统运行中若发生一相接地时，就形成单相短路，其接地电流很大，使断路器跳闸切除故障。这种大电流接地系统，不装设绝缘监察装置。 中性点直接接地系统产生的内过电压最低，而过电压是电网绝缘配合的基础，电网选用的绝缘水平高低，反映的是风险率不同，绝缘配合归根到底是个经济问题。 中性点直接接地系统产生的接地电流大，故对通讯系统的干扰影响也大。当电力线路与通讯线路平行走向时，由于耦合产生感应电压，对通讯造成干扰。 中性点直接接地系统在运行中若发生单相接地故障时，其接地点还会产生较大的跨步电压与接触电压。此时，若工作人员误登杆或误碰带电导体，容易发生触电伤害事故。对此只有加强安全教育和正确配置继电保护及严格的安全措施，事故也是可以避免的。其办法是：①尽量使电杆接地电阻降至最小；②对电杆的拉线或附装在电杆上的接地引下线的裸露部分加护套；③倒闸操作人员应严格执行电业安全工作规程。 2 中性点不接地 中性点不接地方式，即是中性点对地绝缘，结构简单，运行方便，不需任何附加设备，投资省。适用于农村10kV架空线路为主的辐射形或树状形的供电网络。该接地方式在运行中，若发生单相接地故障，其流过故障点电流仅为电网对地的电容电流，其值很小称为小电流接地系统，需装设绝缘监察装置，以便及时发现单相接地故障，迅速处理，以免故障发展为两相短路，而造成停电事故。 中性点不接地系统发生单相接地故障时，其接地电流很小，若是瞬时故障，一般能自动熄弧，非故障相电压升高不大，不会破坏系统的对称性，故可带故障连续供电2h，从而获得排除故障时间，相对地提高了供电的可靠性。 中性点不接地方式因其中性点是绝缘的，电网对地电容中储存的能量没有释放通路。在发生弧光接地时，电弧的反复熄灭与重燃，也是向电容反复充电过程。由于对地电容中的能量不能释放，造成电压升高，从而产生弧光接地过电压或谐振过电压，其值可达很高的倍数，对设备绝缘造成威胁。 此外，由于电网存在电容和电感元件，在一定条件下，因倒闸操作或故障，容易引发线性谐振或铁磁谐振，这时馈线较短的电网会激发高频谐振，产生较高谐振过电压，导致电压互感器击穿。对馈线较长的电网却易激发起分频铁磁谐振，在分频谐振时，电压互感器呈较小阻抗，其通过电流将成倍增加，引起熔丝熔断或电压互感器过

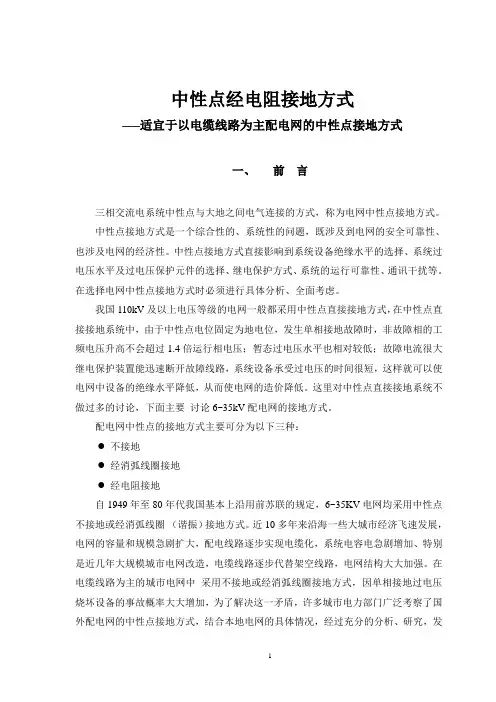

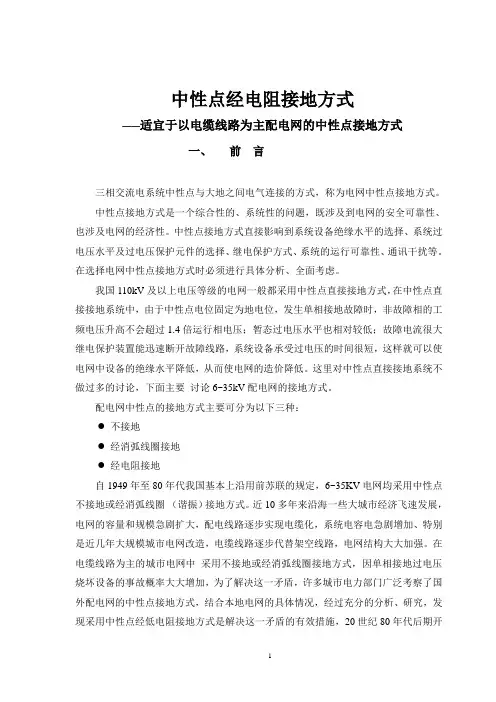

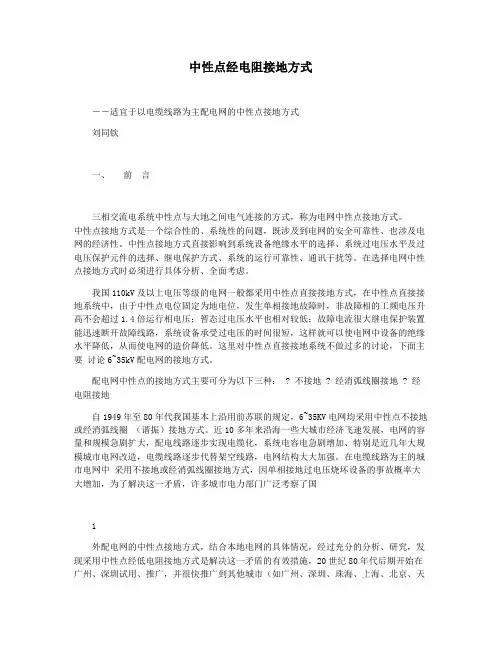

中性点经电阻接地方式 ——适宜于以电缆线路为主配电网的中性点接地方式 一、前言 三相交流电系统中性点与大地之间电气连接的方式，称为电网中性点接地方式。 中性点接地方式是一个综合性的、系统性的问题，既涉及到电网的安全可靠性、也涉及电网的经济性。中性点接地方式直接影响到系统设备绝缘水平的选择、系统过电压水平及过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。在选择电网中性点接地方式时必须进行具体分析、全面考虑。 我国110kV及以上电压等级的电网一般都采用中性点直接接地方式，在中性点直接接地系统中，由于中性点电位固定为地电位，发生单相接地故障时，非故障相的工频电压升高不会超过1.4倍运行相电压；暂态过电压水平也相对较低；故障电流很大继电保护装置能迅速断开故障线路，系统设备承受过电压的时间很短，这样就可以使电网中设备的绝缘水平降低，从而使电网的造价降低。这里对中性点直接接地系统不做过多的讨论，下面主要讨论6~35kV配电网的接地方式。 配电网中性点的接地方式主要可分为以下三种： ●不接地 ●经消弧线圈接地 ●经电阻接地 自1949年至80年代我国基本上沿用前苏联的规定，6~35KV电网均采用中性点不接地或经消弧线圈（谐振）接地方式。近10多年来沿海一些大城市经济飞速发展，电网的容量和规模急剧扩大，配电线路逐步实现电缆化，系统电容电急剧增加、特别是近几年大规模城市电网改造，电缆线路逐步代替架空线路，电网结构大大加强。在电缆线路为主的城市电网中采用不接地或经消弧线圈接地方式，因单相接地过电压烧坏设备的事故概率大大增加，为了解决这一矛盾，许多城市电力部门广泛考察了国外配电网的中性点接地方式，结合本地电网的具体情况，经过充分的分析、研究，发现采用中性点经低电阻接地方式是解决这一矛盾的有效措施，20世纪80年代后期开
