1. 目的
1.1 为确保手工钨氩弧焊的焊接质量，特制定本规程。
1.2 本规程为手工钨极氩弧焊基本工艺文件，适用于碳钢、低合金钢、奥氏体不锈钢的手工钨极氩弧焊，是焊工操作时的通用指导书。
2. 引用标准
GB/T985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口
GB/T8110 气体保护电弧焊用碳钢、低合金钢焊丝
NB/T47018 承压设备用焊接材料条订货技术条件
NB/T47015 压力容器焊接规程
YB/T5092 焊接用不锈钢丝
3. 技术要求
3.1 焊工
3.1.1 焊工应能熟练掌握手工钨极氩弧焊的基本操作方法，并有一定基础理论知识，可单独施焊，压力容器的焊接应由持有特种设备焊接操作人员《焊工合格证》且具有相应合格目的焊工担任。
3.1.2 施焊前仔细阅读工艺文件，了解结构特点、焊件材质、焊丝钢号以及相关工艺数据，明确施焊要求及技术要领。
3.2 焊机、焊材
3.2.1 焊机必须是性能良好的完好设备，电流表、电压表齐全并在检定期内。
3.2.2 焊材应符合NB/T47018.3 标准的规定
3.2.2.1当母材厚度小于3 mm时，可不填充焊丝。
3.2.2.2当母材为低碳钢、低合金钢时采用GB/T8110中ER50-6、ER49-1焊丝或H08A焊丝；当母材为不锈钢，或不锈钢与低碳钢焊接时，采用不锈钢焊丝，其牌号根据母材选取。工艺参数见下表1
3.2.3 保护气体（氩气）应达到一定钝度，对于碳钢、低合金钢及不锈钢的氩弧氩气钝度不低于99.9%。
3.2.4 电极的选择
3.2.
4.1钨极的种类：钍钨极（含氧化钍）、镧钨极（含氧化镧）、锆钨极（含氧化锆）、铈钨极（含氧化铈）；常用铈钨极。
3.2.
4.2钨极载流量：钨极载流量的大小主要受钨极直径的影响。下表2中列出电极直径推荐的电流范围，焊接电流不得超过钨极产品说明书规定的载流量上限。
3.2.
4.3对于低碳钢、低合金钢、不锈钢的焊接，采用的是直流正接，即电极为负。3..2.4.4钨极端头几何形状及加工
钨极应采用硬磨料精磨砂轮机磨削，应保持钨极几何形状的均一性。在磨削钍、铈钨极时，应采用密封式或抽风式砂轮磨削。磨削完毕，操作者应洗净手脸。
当采用直流时，钨棒端头应磨成锥形，小电流时夹角为30°，当采用大电流时，钨棒
注：V形坡口，夹角为600~900
的夹角为90°；当采用交流时（焊铝及铝合金）钨棒端头应磨成球形；
3.3 焊前准备
3.3.1 焊缝坡口型式和尺寸按焊接工艺卡规定。
3.3.2 焊前装配应将坡口面、坡口边缘20mm范围内打磨干净、呈金属光泽，不锈钢去除油污。
3.3.3 组装好并检验合格方可焊接。
3.3.4 点固定位焊工，必须是合格焊工；按焊接工艺文件或焊接工艺卡要求进行。
3.3.5 焊接规范、电源种类、极性、焊丝牌号、层次、喷嘴角度，气体流量等必须按工艺要求，焊工施焊前应调整好规范参数，严禁在产品上调试。
3.3.6 不锈钢容器生产要设专用生产场地及专用工具，场地铺像皮或木板，不得接触及划伤，焊接电源接地线应通过同质不锈钢板过渡到工件。
3.3.7 不锈钢施焊时用木锤、铜锤、不锈钢锤、不锈钢丝刷、铜丝刷。
3.3.8 不锈钢容器生产时，所有接口都应用酒精或丙酮清洗，软布擦净。
3.3.9 不锈钢容器生产时施工人员不得穿带钉子的鞋施工，不得用划针、样冲、钢印进行划线或作标记。
3.3.10 施工现场保持清洁无灰尘、杂物等。
3.4 生产环境
3.4.1 应在生产车间无风处施焊，严防施焊时有穿堂风影响气体的保护效果。
3.4.2 生产车间相对湿度小于90%。
3.5 焊接
3.5.1 焊机必须可靠接地，焊把严禁乱放，以防电弧击伤母材。
3.5.2 焊工所焊容器各节点严格按图纸及工艺卡施焊。
3.5.3 对于不锈钢对接接头，单面焊第一、二层时，背面应采取冲氩保护措施。
3.5.4 焊对接焊缝时，钨极伸出长度为5~6mm，角焊缝时的伸出长度为7~8mm；平焊时焊枪与工件夹角78~80°，填充焊丝与工件夹角15~20°，尽量压低喷嘴高度，以提高保护效果。在焊接过程中如不慎产生夹钨现象，应立即停止焊接，用砂轮磨掉被污染的焊缝，并重新磨好钨棒，方能继续施焊。
3.5.5 焊接必须等坡口两侧熔化后才可填充焊丝，从熔池的前沿送进，填充焊丝要均匀，焊丝端头要始终在氩气保护区内，撤回焊丝时，不要让焊丝端头撤出氩气保护区，以免焊丝端头被氧化。如坡口间隙较大，焊枪应作相应的横向摆动，以保证两侧母材熔合。焊接过程中应尽量避免停弧，减少接头数量，且接头应错开20~30 mm，重叠处一般不加焊丝，熔池要贯穿到接头的根部，以确保接头处熔透。
3.5.6焊接过程中及焊后要注意钨极的形状及颜色的变化。焊接过程中钨极没有变形，端部为银白色，说明保护效果好；焊后钨极发蓝，说明保护效果较差。如果钨极发黑或瘤状物，说明钨极已被污染。
3.5.7 焊毕焊缝清理干净，按规定自检并标记焊工钢印号，交焊接检验员检查。
氩弧焊焊接工艺参数 一、电特性参数 1.焊接电流钨极氩弧焊的焊接电流通常是根据工件的材质、厚度和接头的空间位置来选择的，焊接电流增加时，熔深增大，焊缝的宽度和余高稍有增加，但增加很少，焊接电流过大或过小都会使焊缝成形不良或产生焊接缺陷。 2.电弧电压钨极氩弧焊的电弧电压主要是由弧长决定的，弧长增加，电弧电压增高，焊缝宽度增加，熔深减小。电弧太长电弧电压过高时，容易引起未焊透及咬边，而且保护效果不好。但电弧也不能太短，电弧电压过低、电弧太短时，焊丝给送时容易碰到钨极引起短路，使钨极烧损，还容易夹钨，故通常使弧长近似等于钨极直径。 3.焊接速度焊接速度增加时，熔深和熔宽减小，焊接速度过快时，容易产生未熔合及未焊透，焊接速度过慢时，焊缝很宽，而且还可能产生焊漏、烧穿等缺陷。手工钨极氩弧焊时，通常是根据熔池的大小、熔池形状和两侧熔合情况随时调整焊接速度。 二、其它参数 1.喷嘴直径喷嘴直径（指内径）增大，应增加保护气体流量，此时保护区范围大，保护效果好。但喷嘴过大时，不仅使氩气的消耗增加，而且不便于观察焊接电弧及焊接操作。因此，通常使用的喷嘴直径一般取8mm～20mm为宜。 2.喷嘴与焊件的距离喷嘴与焊件的距离是指喷嘴端面和工件间的距离，这个距离越小，保护效果越好。所以，喷嘴与焊件间的距离应尽可能小些，但过小将不便于观察熔池，因此通常取喷嘴至焊件间的距离为7mm～15mm。 3.钨极伸出长度为防止电弧过热烧坏喷嘴，通常钨极端部应伸出喷嘴以外。钨极端头至喷嘴端面的距离为钨极伸出长度，钨极伸出长度越小，喷嘴与工件间距离越近，保护效果越好，但过小会妨碍观察熔池。通常焊对接缝时，钨极伸出长度为5mm～6mm较好；焊角焊缝时，钨极伸出长度为7mm～8mm较好。 4.气体保护方式及流量钨极氩弧焊除采用圆形喷嘴对焊接区进行保护外，还可以根据施焊空间将喷嘴制成扁状（如窄间隙钨极氩弧焊）或其他形状。 焊接根部焊缝时，焊件背部焊缝会受空气污染氧化，因此必须采用背部充气保护。氩气和氦气是所有材料焊接时，背部充气最安全的气体。而氮气是不锈钢和铜合金焊接时，背部充气保护最安全的气体。一般惰性气体背部充气保护的气体流量范围为0.5～42L／min。当喷嘴直径、钨极伸出长度增加时，气体流量也应相应增加。若气流量过小，保护气流软弱无力，保护效果不好，易产生气孔和焊缝被氧化等缺陷；若气流量过大，容易产生紊流，保护效果也不好，还会影响电弧的稳定燃烧。 对管件内充气时，应留适当的气体出口，防止焊接时管内气体压力过大。在根部焊道焊接结束前的25～50毫米时，要保证管内内充气体压力不能过大，以便防止焊接熔池吹出或根部内凹。当采用氩气进行管件焊接背面保护时，最好从下部进入，使空气向上排出，并且使气体出口远离焊缝。
一、钨极氩弧焊 钨极氩弧焊时常被称为TIG焊，是一种在非消耗性电极和工作物之间产生热量的电弧焊接方式；电极棒、溶池、电弧和工作物临近受热区域都是由气体状态的保护隔绝大气混入，此保护是由气体或混合气体流供应，通常是惰性气体，必须是能提供全保护，因为甚至很微量的空气混入也会污染焊道。 1 适用性 钨极氩弧焊，以人工或自动操作都适宜，且能用于持续焊接、间续焊接（有时称为…跳焊?）和点焊，因为其电极棒是非消耗性的，故可不需加入熔填金属而仅熔合母材金属做焊接，然而对于个别的接头，依其需要也许需使用熔填金属。 钨极氩弧焊是一种全姿势位置焊接方式，且特别适于薄板的焊接—经常可薄至0.005英寸。 （1）焊接的金属 钨极氩弧焊的特性使其能使用于大多数的金属和合金的焊接，可用钨极氩弧焊焊接的金属包括碳钢、合金钢、不锈钢、耐热合金、难熔金属、铝合金、镁合金、铍合金、铜合金、镍合金、钛合金和锆合金等等。 铅和锌很难用钨极氩弧焊方式焊接，这些金属的低熔点使焊接控制极端的困难，锌在1663F汽化，而此温度仍比电弧温度低很多，且由于锌的挥发而使焊道不良，表面镀铅、锡、锌、镉或铝的钢和其它在较高温度熔化的金属，可用电弧焊接，但需特殊的程序。 在镀层的金属中的焊道由于“交互合金”的结果。很可能具有低的机械性质为防止在镀层的金属焊接中产生交互合金作用，必须将要焊接的区域的表面镀层移除，焊接后在修补。 （2）母材金属厚度 钨极氩弧焊能应用于广泛厚度范围的金属焊接，此方式非常适合于焊接3mm厚以下物件，因为其电弧产生强烈的、集中热量，而产生高焊接速度，使用熔填金属能做多道焊接。 虽然6.25mm以上的厚度的母材金属，通常使用其他焊接方式。但是，需高品质的厚焊件有使用钨极氩弧焊做多层焊接。例如在8m直径的火箭发动器，15mm厚的外壳制造中，以钨极氩弧焊使用填充金属做纵向和圆周多道焊接，虽然对此厚的金属而言，此焊接方式较慢，但因为焊道的高品质要求，故而使用TIG焊接。 钨极氩弧焊可成功的焊接多种“箔厚度”的合金，薄板焊接需要精密的装置固定，对于箔厚度的金属。需使用机械或自动焊接，“高温电离子电弧焊接”经常被记为是钨极氩弧焊的一种变化，对于焊接薄板具有更多的优点。 （3）工作物形状 防止使用自动方法的复杂形状处需使用手操作焊接。手操作是使用于需要短的焊道的不规则的形状物件上焊接，或需要在难以达到的（不易接近的）区域的焊接，手操作也适合全姿势焊接。 自动设备能使用曲线的和直线的表面焊接。例如波状钛极两端对组成件的特殊正弦波焊接，对于此正弦波式的焊接，设计一机械式的导向单元跟随金属模板以引导焊枪。例如此焊接的人工操作，其控制极端的困难。 2 TIG的基础 因为在钨极氩弧焊中，其热量是在极棒和工作物之间产生，而将工作物边缘熔化且当焊道熔池凝固时必须清洁，接合在一起。
手工钨极氩弧焊接工艺操作规程 ,保护电极和溶池不受大气有害气体的危害。 （一）手工钨极氩弧焊工艺参数 20~30A 的 、 ，也会使焊缝氧 化或产生焊透不匀等缺陷。应在保证良好视线的前提下短弧操作。通常电弧电压的选用范围是10~20V 。 4、焊丝直径和氩气流量： D=(2.5-3.5)d D---表示喷嘴直径（mm ）d---表示钨针直径（mm ） 空气侵入。气体流量取决于喷嘴形状、尺寸、坡口形式、焊接电流及喷嘴与工件间
距 Q=KD Q—表示氩气流量（L/min）D---表示喷嘴直径（mm） K—表示系数K值=0.8~1.2 5、钨极伸出长度： 5~10 颜色观察法以鉴别气体保护效 ；铝焊缝表面呈银白本色。 2.电源种类和极性的选择： 金属 类别 碳钢 3.坡口形式和尺寸： 常用坡口形式有V形、U形、双面V形和V-U组合形等。
（三）焊前清理及预热： 1、焊前清理：施焊前必须严格清理焊接区及填充焊丝，去除氧化膜、油脂及水分。工件表面未形成氧化膜时，可用丙酮进行脱脂处理，当已生成氧化膜时应进行酸化处理或用机械法打磨掉，焊前再用丙酮去污。 2、预热：黑色金属焊接一般不须预热，δ> 26mm时，可适当预热。预热可加快焊接速度、防止过热、减少合金元素烧损，并利 （四） 1 缝长 接口口融合。 2、引弧：可采用短路接触法引弧，既钨极在引弧板上轻轻接触一下并随即抬起2mm左右即可引燃电弧。使用普通氩弧焊机， 3~5mm 3、填丝施焊： 75~80 150~200 以防扰乱氩气保护。不能象气焊那样在熔池中搅拌， 或者将焊丝端头浸入熔池中不断填入并向前移动。视装配间隙大小，焊丝 与焊枪可同步缓慢地稍做横向摆动，以增加焊缝宽度。防止焊丝与钨极接触、碰撞 ，打底焊应1次连续完成，避免停弧以减少接头。焊接时发现有缺陷，如加渣、气孔等应将缺陷清除，
手工钨极氩弧焊 通 用 焊 接 工
-艺 目录 1、一般要求 2、应用范围 3、焊接准备 4、操作技术 5、焊接 6、氩气焊丝和焊条 7、焊接工艺 8质量记录 9、焊接及注意事项 10、钨极氩弧焊安全规程
11、焊接危险点危险源辩识、评价及控制对策表
一、一般要求 1焊接材料 1.1焊丝：用于GB的焊丝应符合GB/T8110的有关规定，对于入库时间长而有锈斑，影响使用的应予报废。 1.2保护气体的种类和质量：采用纯度大于99.99%纯氩。 1.3钨极的种类：采用钍钨极或铈钨电极，其端头的几何形状应根据电流的大小选择，采用 小电流时，端头夹角为30度。 1.4焊接设备：氩弧焊机。 1.5焊接辅助装备：安全防护用品、手锤、角向砂轮等。 1.6焊工资格：焊工必须经过南昌市技术质量监督局培训，并且取得相应的合格项目，方可从事相关焊接工作。 1.7焊接工作必须按照技要、技术标准进行。 1.8焊接环境：当风速大于2m/s、相对湿度大于90%、雨、雪环境、焊件温度低于0C时，均应采取相应的措施来保证焊接质量。当焊件温度在-18~0°C之间时，应将始焊点周围100mm 的母材预热到约15C再开始焊接。否则禁止施焊。 1.9焊接极性：直流正接既焊枪接负极，工件接正极。 1.10在操作过程中若有个人无法解决的问题，应立即与班组长、检验员或焊接工程师联系。 2、焊前准备 2.1根据焊接位置、持证项目、接头形式和作业情况等选择合适的焊接辅助装置。 2.2去除坡口内、夕卜20mm范围内的水、锈、油污等杂质。
2.3根据图纸、工艺要求核对坡口形式及角度、材质、坡口尺寸及装配质量。 2.4如需要标记移植，检查标记移植情况。 2.5检查所用设备是否完好情况。 2.6不锈钢管焊接的接头，应内部充氩保护，保护时，管子两头和管子四周的孔应该用美纹纸或铁板封住，以增强保护效果。 2.7试焊，根据表1调节焊接参数。 表1 焊接参数 母材厚度接头形式电流(A)电压(V)焊丝规格电极尺寸气体流量喷嘴尺寸喷嘴到工件距离 3.0-6.0V型坡口70-12012-16 2.0-3.2 2.58~108~12< 12 二、应用范围 不同直径的钢管及耐热合金钢管子一般采用钨极氩弧焊打底，手工电弧焊填充及盖面层 焊接，小直径管子可用手工钨极氩弧焊打底及盖面层焊接。 采用手工钨极氩弧焊打底的焊接工艺，具有很多优越性，它不仅能充分保证母材根部的 良好熔透，焊缝具有良好的成型，同时可提高根部焊缝的塑性和韧性，减少焊接应力，从而可以避免产生根部裂纹，施焊中也不易出现未焊透、夹渣、气孔等缺陷。所以，已广泛用于一般重要设备，如承压管道、高压容器和高温高压锅炉中管子的焊接。 钨极氩弧焊焊接管子，主要有两种形式，一种是水平钨极自动氩弧焊(管子转动)，主要用于可转动的直管子对接焊缝，另一种是全位置自动钨极氩弧焊(焊枪或机头围绕管子转动)，主要用于焊接不可转动的弯管，这种焊接方法多采用程控脉冲电源。 三、焊前准备 1、管件坡口及装配要求： 管件加工30C坡口角度，装配要求如图： +0.5

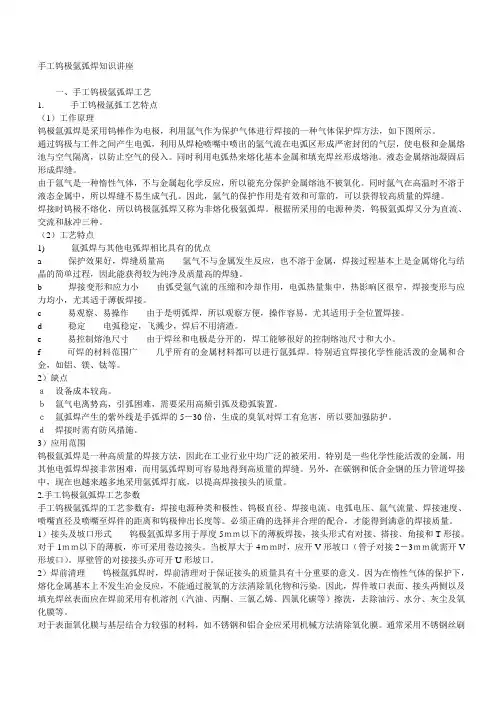

手工钨极氩弧焊知识 手工钨极氩弧焊知识讲座一、手工钨极氩弧焊工艺 1. 手工钨极氩弧工艺特点 (1)工作原理钨极氩弧焊是采用钨棒作为电极，利用氩气作为保护气体进行焊接的一种气体保护焊方法，如下图所示。通过钨极与工件之间产生电弧，利用从焊枪喷嘴中喷出的氩气流在电弧区形成严密封闭的气层，使电极和金属熔池与空气隔离，以防止空气的侵入。同时利用电弧热来熔化基本金属和填充焊丝形成熔池。液态金属熔池凝固后形成焊缝。由于氩气是一种惰性气体，不与金属起化学反应，所以能充分保护金属熔池不被氧化。同时氩气在高温时不溶于液态金属中，所以焊缝不易生成气孔。因此，氩气的保护作用是有效和可靠的，可以获得较高质量的焊缝。焊接时钨极不熔化，所以钨极氩弧焊又称为非熔化极氩弧焊。根据所采用的电源种类，钨极氩弧焊又分为直流、交流和脉冲三种。 (2)工艺特点 1 氩弧焊与其他电弧焊相比具有的优点 a 保护效果好，焊缝质量高氩气不与金属发生反应，也不溶于金属，焊接过程基本上是金属熔化与结晶的简单过程，因此能获得较为纯净及质量高的焊缝。 b 焊接变形和应力小由弧受氩气流的压缩和冷却作用，电弧热量集中，热影响区很窄，焊接变形与应力均小，尤其适于薄板焊接。 c 易观察、易操作由于是明弧焊，所以观察方便，操作容易，尤其适用于全位置焊接。 d 稳定电弧稳定，飞溅少，焊后不用清渣。 e 易控制熔池尺寸由于焊丝和电极是分开的，焊工能够很好的控制熔池尺寸和大小。 f 可焊的材料范围广几乎所有的金属材料都可以进行氩弧焊。特别适宜焊接化学性能活泼的金属和合金，如铝、镁、钛等。 2)缺点 , 氩气电离势高，引弧困难，需要采用高频引弧及稳弧装置。 ; 设备成本较高。 ,
