第四十五章防火阀、排烟防火阀、排烟阀（口）
第一节概述
防火阀、排烟防火阀、排烟阀（口）是建筑物通风、空气调节系统和机械排烟系统的重要组件。我国从1995年开始，陆续颁布了有关该类产品的标准：GB15930－1995 《防火阀试验方法》、GB15931－1995 《排烟防火阀试验方法》、GA481－2004 《排烟阀（口）》。
一、术语和定义
1．防火阀
安装在通风、空调系统的送、回风管道上，平时呈开启状态，当管道内烟气温度达到70℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。
2．排烟防火阀
安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。
3．排烟阀(口)
安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈常闭状态，需要排烟时手动或电动打开，起排烟作用的阀门。
表面带有装饰口或进行过装饰处理的排烟阀称为排烟口。
二、分类及型号规格
（一）分类
1.防火阀（排烟防火阀）
目前市场产品基本按以下三种形式分类：
（1）按开口形状分类：可分为矩形阀门和圆形阀门。
（2）按控制方式分类见表1,每个阀门可有一种或多种控制方式。
（3）按使用功能分类见表2。
2.排烟阀（口）
（1）按结构型式分类：可分为翻板型（代号为B）和多叶型（代号为Y）；
（2）按开口形状分类：可分为矩形排烟阀（口）和圆形排烟阀（口）。
表1
表2
（二）型号规格
1.规格尺寸
目前市场产品常用尺寸基本为：
矩形阀门：最小为120mm×120mm，最大为1250mm×2000mm。
圆形阀门：最小为Φ120mm，最大为Φ1000mm。
2.规格代号或标记
（1）防火阀、排烟防火阀
在GB15930－1995 和GB15931－1995标准中未对产品的型号规格作规定，因而各企业产品的规格代号不统一，但都以其开公称尺寸作为主参数。
（2）排烟阀（口）
按照GA481－2004标准的规定，排烟阀（口）的标记如下：
排烟阀（口）GA481 －×1×2－×3 / ×4×5
其中：×1——结构代号（翻板型代号为B，多叶型代号为Y）；
×2——公称尺寸（mm）；
×3——额定工作电压（V）；
×4——额定工作电流（A）；
×5——结构改进序号（Ⅰ、Ⅱ、Ⅲ……企业自定）。
示例：排烟阀GA481-Y400×400-24/.03表示符合GA481要求的矩形排烟阀，结构为多叶型，公称尺寸为400mm×400mm，额定工作电压为24V，额定工作电流为0.3A。
三、结构要求及工作原理
1．基本结构
防火阀和排烟防火阀的结构基本是一致的，见图1。区别在于防火阀温感器的动作温度为70℃，排烟防火阀温感器的动作温度为280℃。为了具有风量调节功能，防火阀将凸轮换为棘轮。
排烟阀的基本结构见图2。
2．工作原理
防火阀和排烟防火阀的工作原理是一样的，执行机构见图3。火灾时当管道内的烟气温度达到70℃（或280℃）时，温感器②熔断，拉簧③从拉伸状态恢复到常态，杠杆⑦动作使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，阀门关闭。也可以拉动拉索⑨，使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，关闭阀门。或使电磁铁①通电动作，拉动杠杆⑦动作，使杠杆⑦和凸（棘）轮⑥脱开，转轴⑧转动，关闭阀门。
排烟阀的工作原理与防火阀和排烟防火阀相似，但动作方向相反，即排烟阀是动作开启，而不是关闭。
四、设置位置
按GB 50045-95《高层民用建筑设计防火规范》的规定：防火阀、排烟防火阀、排烟阀（口）应分别设置在以下位置：
1．防火阀
（1）管道穿过防火分区处；
（2）管道穿过通风、空气调节机房及重要的或火灾危险性大的房间隔墙和楼板处；
（3）垂直风管和水平风管交接处的水平管段上；
（4）管道穿越变形缝处的两侧；
（5）厨房、浴室、厕所等的垂直排风管道的支管上（在未采取防止回流措施的情况下）。
2．排烟防火阀
（1）排烟分区内，在排烟支管上；
（2）机械排烟系统中，在排烟风机机房入口处的管道上。
3．排烟阀（口）
机械排烟系统各支管端部（烟气吸入口），常见的是设置在顶棚上或靠近顶棚的墙面上。
第二节产品一致性检查
防火阀、排烟防火阀、排烟阀（口）属于强制检验产品，在进行一致性检查时，企业应提供该产品的型式检验报告。产品一致性检查的要求及不合格情况描述见表3。
表3
以上检查如有任一项不合格，即判产品一致性检查不合格。
第三节产品现场性能检测项目及不合格情况描述
一、现场性能检测项目及不合格情况描述
1.防火阀（排烟防火阀）
防火阀和排烟防火阀的现场性能检测项目及不合格情况描述见表4。
表4
2. 排烟阀（口）
排烟阀（口）的现场性能检测项目及不合格情况描述见表5。
表5
二、判定
按第四节的规定进行检查并按本节中的不合格情况描述进行判定，如有任一项不合格，即判产品现场性能检测不合格。
第四节检查方法
一、防火阀（排烟防火阀）
1．关闭可靠性
将防火阀（排烟防火阀）固定，开启阀门，操纵防火阀（排烟防火阀）的执行机构使其关闭，并观察能否可靠地关闭。如此反复操作共10次。对于具有几种不同启闭方式的防火阀（排烟防火阀），每种启闭方式均应进行10次操作。关闭操作完成后，检查零部件有无明显变形、磨损及其他影响其密封性能的损伤。
2．火灾时关闭可靠性
使防火阀（排烟防火阀）处于开启位置，利用酒精灯或其它火源使防火阀（排烟防火阀）温感器熔断，观察防火阀（排烟防火阀）能否自动、可靠关闭。用塞尺测量叶片之间或叶片与
挡片之间的缝隙。
二、排烟阀（口）
1．开启可靠性
使排烟阀（口）处于关闭状态。手动和电动开启排烟阀（口）各10次，观察其能否立即开启。
2．手动操作性能
手动操纵排烟阀（口），观察其手动操纵装置是否灵活、可靠。
使排烟阀（口）处于关闭状态，将测力计连接在排烟阀（口）的操作拉绳上，测量开启排烟阀（口）的拉力。
3．电动操作性能
使排烟阀（口）处于关闭状态并与DC24V电源相连，接通电源，观察排烟阀（口）的开启状态。
4．开启信号输出功能
使排烟阀（口）开启，利用万用表测量开启信号。
第五节检查器具的使用
1．塞尺
按常规使用方法使用。
2．测力计
最小分辨率为2N，量程大于100N。
拉动阀门时，应掌握好阀门的开启速度，以能读出测力计的刻度为原则。
3．万用表
应根据阀门输出信号的形式，选用万用表的档位。
4.直流电源DC24V。
5.酒精灯或其他火源。
第四十六章消防应急灯具
第一节概述
消防应急灯具（如图1～5所示）是指在火灾发生时，为人员疏散、消防作业提供标志和/或照明的各类灯具，包括消防应急标志灯、消防应急照明灯，共同组成消防应急照明和疏散指示系统，是建筑中生命安全保障体系的一个重要组成部分，其主要功能是保障建筑内的人员能在正常照明因发生火灾而被切断的紧急情况下进行安全疏散。在发生火灾或爆炸等应急灾害事故时，正常电源往往会发生故障或被强行切断，导致正常照明的熄灭，从而使在场的人员陷入黑暗和危险之中。针对这一险情，人们设计和采用了一种行之有效的应急措施，即消防应急照明和疏散指示系统,该系统不但在紧急状态下提供了照明还提供了疏散指示。该系统的应用对人员安全疏散、灭火和救援工作的开展起到了至关重要的作用。该系统的应用首先得到了国际照明委员会（CIE）、国际电工委员会（IEC）和一些发达国家的关注，对消防应急照明和疏散指示系统的设计、布置和产品标准等都做出了详细而明确的规定和要求。近10年来我国的消防应急照明和疏散指示系统随着各类建筑特别是高层建筑和大型公共场所的建设，得到了飞速发展和广泛应用。与此同时，一系列消防应急照明和疏散指示系统产品质量和有关的应用技术，如系统的产品标准、设计和施工规范也引起了国内消防监督部门、设计单位和使用单位的重视。标准和规范的制定和实施，保证和推动了该系统的发展和应用，实际应用又推动了新产品的不断完善和新技术的不断出现。如今，消防应急照明和疏散指示系统和产品的发展很快，种类很多，市场很大，已成为一个规模较大、厂家较多的新兴的、独立的消防安全产品行业。
自带电源型消防应急照明和疏散指示系统的研制和生产，国外始于20世纪70年代。国内于20世纪80年代中期开始生产以白炽灯和荧光灯为光源的消防应急灯具；90年代初期，消防应急标志灯开始转向以场致发光屏为光源，该类产品的寿命和功耗，与以白炽灯或荧光灯为光源的产品相比，有显著的改进；90年代中期，消防应急标志灯具开始采用以冷阴极管为光源，90年代末，国内外的消防应急标志灯具开始采用LED光源，开始实施高效节能的革命性变革。到目前为止，以LED为光源的消防应急标志灯具，已成为消防应急标志灯的主流产品。现今，LED光源也被应用到消防应急照明灯具。集中电源型消防应急照明和疏散指示系统在20世纪80年代国外开始研制、生产；国内是于20世纪90年代初开始研究，到1998年产品开始走向市场。2000年后，国家标准GB17945－2000《消防应急灯具》将集中电源型消防应急灯具列入消防应急灯具产品的一个种类，从此，国内开始了集中电源型产品的推广应用。该系统由于具有便于维护、集中管理的优势，现今已得到了广泛的应用。集中控制型消防应急照明和疏散指示系统是近几年发展起来的一种新产品。目前，国外仅有几家企业在研发和生产该类产品，国内仅有
2、3家企业具有该类产品的开发和生产能力。
图1消防应急照明灯
图2消防应急照明灯
图3消防应急照明灯
图4消防应急标志灯（墙面安装）
图5消防应急标志灯（地面安装）
一、术语和定义
1. 消防应急灯具Emergency luminaries
为人员疏散、消防作业提供标志和/或照明的各类灯具。
2. 消防应急照明灯Emergency lighting luminaries
为人员疏散和/或消防作业提供照明的消防应急灯具。
3. 消防应急标志灯Emergency sign luminaries
用图形和/或文字完成下述功能的消防应急灯具。
1) 指示安全出口及其方向；
2) 指示楼层、避难层及其他安全场所；
3) 指示灭火器具存放位置及其方向；
4) 指示禁止入内的通道、场所及危险品存放处。
4. 消防应急照明标志灯Combined Emergency luminaries
同时具备消防应急照明灯和消防应急标志灯功能的消防应急灯具。
5. 自带电源型消防应急灯具Self-supplied type emergency luminaries
电池和检验器件装在灯具内部或其附近（1m距离以内）的消防应急灯具。
6. 子母电源型消防应急灯具Composite-supplied type emergency luminaries
子消防应急灯具内无独立的电池而由与之相关的母消防应急灯具供电的一组消防应急灯具。
7. 子母控制型消防应急灯具Composite-controlled type emergency luminaries
由母消防应急灯具控制子消防应急灯具应急状态的一组消防应急灯具。
8. 集中电源型消防应急灯具Centrally-supplied type emergency luminaries
灯具内无独立的电池而由集中供电装置供电的消防应急灯具。
9. 集中控制型消防应急灯具Centrally- controlled type emergency luminaries
工作状态由集中控制器控制的消防应急灯具。
二、分类及其特点、型号规格
消防应急灯具是消防应急照明灯和消防应急标志灯的总称或简称。根据其用途，可分为消防应急照明灯、消防应急标志灯、消防应急照明标志灯。消防应急照明灯是为人员疏散提供照明的消防应急灯具。消防应急标志灯是指灯具面板上有疏散标志的消防应急灯具，其标志可用灯具内部的光源照亮或本身为发光材料，它包括出口标志灯和指向标志灯两种。出口标志灯（exit sign luminaries）是指直接安装在出口上方和附近指示出口位置的消防应急标志灯；指向标志灯（way-finding sign luminaries）是指装在疏散走道上指示出口方向的消防应急标志灯。消防应急灯具是各类消防应急照明和疏散指示系统的基本组成部分，是最终完成消防应急疏散指示和应急照明的产品。
根据工作方式，消防应急灯具可分为持续型消防应急灯具和非持续型消防应急灯具，其中，持续型消防应急灯具（maintained emergency luminaries）是指其无论在正常供电状态，还是在应急工作状态下，其光源都始终保持与电源接通的消防应急灯具；非持续型消防应急灯具（non- maintained emergency luminaries）是指其光源仅在应急工作状态下才被点亮的消防应急灯具。
根据供电方式，消防应急灯具可分为自带电源型消防应急灯具和集中电源型消防应急灯具两种。自带电源型消防应急灯具是一种持续型或非持续型消防应急灯具，其电池、光源、控制
部分、检验器件均装在灯具内部或其附近（1m距离以内）；集中电源型消防应急灯具是指灯具内部无独立电源而由集中电源供电的持续型或非持续型消防应急灯具。根据工作方式，集中电源可分为直流型集中电源和交流型集中电源。直流型集中电源，其输出电压为直流电压；交流型集中电源的输出电压为交流电压，一般为AC220V。根据控制方式，集中电源可分为独立型和集中控制型。独立型集中电源是独立进行集中供电，其应急工作状态仅受集中电源的供电电源通断控制；集中控制型集中电源的应急工作状态是受集中控制器或其他消防联动控制系统控制，不受供电电源通断控制。
根据控制方式，消防应急灯具可分为独立控制型和集中控制型。独立控制型指灯具由正常工作状态转入应急状态是由灯具本身控制。集中控制型指灯具的工作状态由集中控制器控制。
三、结构要求及工作原理
自带电源型消防应急灯具，根据光源的不同在具体电路上有所不同，但电路原理结构基本相同，以荧光灯或场致发光屏为光源的消防应急灯具的工作原理图如图6所示。在主电供电情况下，220V、50Hz交流电经变压器降压和整流滤波后，供电池充电电路用于电池充电。对于持续型消防应急灯具，另一路经逆变后为光源供电。当主电切断后，自动转换和过放保护电路将切换到电池供电，同时监视电池组的端电压，待放电至终止电压（过放电保护部分启动，消防应急灯具不再起应急作用时电池的端电压）时停止放电。以LED为光源的消防应急灯具不需要镇流器、逆变部分。
图6 自带电源型消防应急灯具工作原理图
集中电源型消防应急灯具的应急电源（交流型）主要由整流器、互投装置、控制单元及逆变器、机架、蓄电池组等组成，如图7所示。整流器的作用是将交流电变换成直流电，实现对蓄电池充电及向逆变模块供电；逆变器的作用则是将直流电变换成交流电，供给负载设备稳定
持续的电力；互投装置保证负载在市电及逆变器输出间的顺利切换；系统控制器对整个系统进行监视和控制，并可发出告警信号，同时可通过串行口与计算机或Modem相连接，实现对供电系统的微机监控和远程监控。对于直流型应急电源则不需要逆变器部分。
图7 集中电源型消防应急灯具的应急电源工作原理图
集中控制型消防应急照明和疏散指示系统的工作原理，是通过集中控制器监控各类底层设备（可包括各类消防应急灯具、应急照明集中电源、电源分配器、模块及相关配件，由于各个系统有所不同，所以，各个系统所包含的底层设备也不尽相同），实时监视设备的工作状态，根据火灾发生情况，控制系统内各类设备，使选定的消防应急灯具转入应急工作转换，实现其疏散指示和照明功能。在日常运行过程中，集中控制型消防应急照明和疏散指示系统检测设备的功能故障，如电池开路、短路；光源开路、短路；通讯线路开路、短路等等，解决了传统消防疏散指示标志灯具日常巡检、维护困难的问题，确保系统内的标志指示灯具能始终处在最佳工作状态。在发生火灾时，该系统可通过集中控制器的应急转换功能，调整现场疏散指示方向，控制应急灯具转入应急，选择正确的疏散方向和路径，解决了传统消防疏散指示标志灯具无法按火灾现场具体情况，动态调整疏散指示方向的难题，确保在火灾发生时系统能动态“安全引导”人员疏散。
第二节产品一致性检查
消防应急灯具产品一致性检查项目、要求及不合格情况按表1的规定。
检查项目要求不合格情况描述
外观
符合认可规定和产品标准要求，生产企业名称、产品名称、规格型号必须与产品型式认可证书相一致，同时产品的实物也与产品型式认可证书或型式认可检验报告中的描述相一致。与产品型式认可证书或型式认可检验报告中的描述不一致的。
产品标识
结构部件
材料
性能参数
第三节产品现场性能检测项目及不合格情况描述一、现场性能检测项目及不合格情况描述
消防应急灯具产品现场性能检测项目、技术要求及不合格情况按表2的规定。
表2
二、判定
产品出现表2规定的不合格情况时，即可判定该产品不合格。
第四节检查方法
一、整体要求
消防应急灯具只有按产品国家标准GB17945－2000《消防应急灯具》经过国家消防电子产品质量监督检验中心检验合格并获得型式认可证书，满足市场准入条件后才能销售和使用。对于准备投入使用或已投入使用的消防应急灯具，GA588-2005《消防产品现场检查判定规则》要求其与型式认可发证或换证检验时的样品保持一致，并且基本功能正常。现场检查时应重点核查产品的一致性和检验产品的基本功能。进行产品一致性检查时应对照国家消防电子产品质量监督检验中心出具的产品检验报告进行。
二、外观、标志
首先检查消防应急灯具的产品标识中的生产企业名称、产品名称、产品型号与型式认可证书和国家消防电子产品质量监督检验中心出具的型式认可发证（或换证）检验报告是否一致；其次检查消防应急灯具的外观及消防应急标志灯的图形标志与国家消防电子产品质量监督检验中心出具的型式认可发证（或换证）检验报告中对于样品的描述是否一致。
三、材料、结构
检查产品使用的电池的制造厂、型号和容量等是否与检验报告所描述的一致。
检查产品的外壳结构尺寸、材料是否与检验报告所描述的一致（注意是否在送检时为金属外壳，销售使用时改为塑料外壳）。
检查产品是否设置状态指示灯及状态指示灯的颜色是否符合表2要求。
四、性能
1. 基本功能
a)接通消防应急灯具的主电源，使其处于主电工作状态。
b)切断消防应急灯具的主电源，同时用秒表开始计时至消防应急灯具转入应急状态，测
量消防应急灯具5s内是否能转入应急工作状态，并检查有无影响应急功能的开关。
c)再次接通消防应急灯具的主电源，观察其是否能自动恢复到主电工作状态。
d)在主电状态下，切断自带电源型和子母电源型消防应急灯具的电池、光源，检查指示
灯的指示情况。使集中电源型消防应急灯具分别处于主电状态和应急状态，检查指示灯的指示情况。
2. 放电试验
使充电24h后（或主电状态下其充电指示灯熄灭）的消防应急灯具转入应急工作状态，记录放电时间。用电压表测量在过放电保护启动瞬间电池两端电压（即终止电压），并与额定电压
比较。
注：测量终止电压时，如一次未能完成，可将放电终止的消防应急灯具接通主电源后迅速断开，然后进行再次测量。
第五节检验器具
1. 计时装置
测量范围为0min～120min；
2. 直流电压表
测量范围为0V～220V。
第六节检查中应注意的问题
1)对消防应急灯具进行功能检查时，应在其处于正常工作情况下进行。
2)在测量过放电保护启动瞬间电池两端电压时，如不能一次性的测得，可将消防应急灯
具再次接通主电源后迅速断开主电源，再测量终止电压。
第四十七章消防安全标志
第一节概述
随着经济的飞速发展，具有多种功能的高层、多层建筑越来越多，其布局也越来越复杂。消防安全标志特别是火灾时疏散途径标志、灭火设备标志、火灾报警和手动控制装置等标志应用也越来越广泛，在一些重特大火灾中起到了及时疏散人员、缩短逃生时间、迅速找到灭火器材、尽可能降低损失的重要作用。随着有关法律的健全和执法力度的加大，消防安全标志的设置已经越来越普及，许多省市如北京、黑龙江、辽宁及湖北都制定了有关消防安全标志设计、施工、设置及验收的地方标准，以指导消防安全标志的正确使用。
一、术语和定义
1．安全标志：是用以表达特定安全信息的标志，由图形符号、安全色、几何形状（边框）或文字构成。
2．消防安全标志：由安全色、边框、以图像为主要特征的图形符号或有关文字构成的标志，用以表达与消防有关的安全信息。
3．安全色：传递安全信息含义的颜色，包括红。蓝、黄、绿四种颜色。
4．边框：构成标志形状的具有一定宽度、颜色及含义的框线。
5．衬底色：标志中衬托图形符号或文字的具有一定含义的颜色。
6．衬边：标志边框（外缘）周围与边框（外缘）颜色成对比色的具有一定宽度的细线。
7．文字辅助标志：在具有适当衬底色的几何形状中，将图形标志的名称用黑体字写出所构成的标志，它是图形标志的文字说明，必须与图形标志同时使用。
8．方向辅助标志：由箭头构成的标志，它一般和图形标志结合使用，以指示图形标志所要说明的事物方向。
9．补充标志：附在图形标志旁（下）对图形标志的内容进一步补充说明的标志，一般为文字性的，必须与图形标志同时使用。
10．对比色：使安全色更加醒目的反衬色，包括黑、白两种颜色，其搭配要求见表1。
表1
安全色对比色
红色白色
蓝色白色
黄色黑色
绿色白色
消防安全标志对比色与安全色的示例见图1。
图1
二、分类
1．按发光方式分
消防安全标志常见的有：常规消防安全标志、蓄光消防安全标志、逆项反射消防安全标志、荧光消防安全标志、搪瓷消防安全标志以及内部发光消防安全标志等。目前国内市场用量较大的消防安全标志是蓄光消防安全标志。针对消防安全标志的检验标准主要有GB 13495－1992《消防安全标志》、GA 480－2004《消防安全标志通用技术条件》。
2．按表达意义分为禁止消防安全标志、警告消防安全标志、提示消防安全标志和指令消防
安全标志。
其中禁止标志的含义是禁止人们不安全行为的图形标志，基本形式是带斜杠的圆边框，如图2。
图2
警告标志的基本含义是提行人们对周围环境引起注意，以避免可能发生危险的图形标志，基本形式是正三角形边框，如图3。
第四十五章防火阀、排烟防火阀、排烟阀（口） 第一节概述 防火阀、排烟防火阀、排烟阀（口）是建筑物通风、空气调节系统和机械排烟系统的重要组件。我国从1995年开始，陆续颁布了有关该类产品的标准：GB15930－1995 《防火阀试验方法》、GB15931－1995 《排烟防火阀试验方法》、GA481－2004 《排烟阀（口）》。 一、术语和定义 1．防火阀 安装在通风、空调系统的送、回风管道上，平时呈开启状态，当管道内烟气温度达到70℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。 2．排烟防火阀 安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃时关闭，在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。 3．排烟阀(口) 安装在机械排烟系统各支管端部（烟气吸入口）处，平时呈常闭状态，需要排烟时手动或电动打开，起排烟作用的阀门。 表面带有装饰口或进行过装饰处理的排烟阀称为排烟口。 二、分类及型号规格 （一）分类 1.防火阀（排烟防火阀） 目前市场产品基本按以下三种形式分类： （1）按开口形状分类：可分为矩形阀门和圆形阀门。 （2）按控制方式分类见表1,每个阀门可有一种或多种控制方式。 （3）按使用功能分类见表2。 2.排烟阀（口） （1）按结构型式分类：可分为翻板型（代号为B）和多叶型（代号为Y）； （2）按开口形状分类：可分为矩形排烟阀（口）和圆形排烟阀（口）。 表1
表2 （二）型号规格 1.规格尺寸 目前市场产品常用尺寸基本为： 矩形阀门：最小为120mm×120mm，最大为1250mm×2000mm。 圆形阀门：最小为Φ120mm，最大为Φ1000mm。 2.规格代号或标记 （1）防火阀、排烟防火阀 在GB15930－1995 和GB15931－1995标准中未对产品的型号规格作规定，因而各企业产品的规格代号不统一，但都以其开公称尺寸作为主参数。 （2）排烟阀（口） 按照GA481－2004标准的规定，排烟阀（口）的标记如下： 排烟阀（口）GA481 －×1×2－×3 / ×4×5 其中：×1——结构代号（翻板型代号为B，多叶型代号为Y）； ×2——公称尺寸（mm）； ×3——额定工作电压（V）； ×4——额定工作电流（A）；

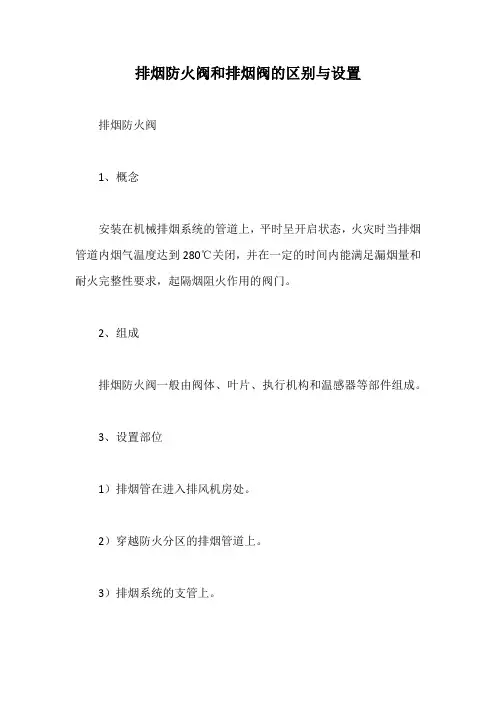

防火阀VS排烟防火阀VS排烟阀 防火阀 1、概念 安装在通风、空气调节系统的送、回风管道上，平时呈开启状态，火灾时当管道内烟气温度达到70℃时关闭，并在一定时间内能满足漏烟量和耐火完整性要求，起隔烟阻火作用的阀门。(防火阀的名称符号FHF） 2、组成 防火阀一般由阀体、叶片、执行机构和温感器等部件组成。 3、性能及用途 采用70℃温度熔断器自动关闭（防火），可输出联动讯号。用于通风空调系统风管内，防止火势沿风管蔓延。 4、设置部位 通风、空气调节系统的风管在下列部位应设置公称动作温度为70℃的防火阀： 1.穿越防火分区处； 2.穿越通风、空气调节机房的房间隔墙和楼板处； 3.穿越重要或火灾危险性大的场所的房间隔墙和楼板处； 4.穿越防火分隔处的变形缝两侧； 5.竖向风管与每层水平风管交接处的水平管段。 注：当建筑内每个防火分区的通风、空气调节系统均独立设置时，水平风管与竖向总管的交接处可不设置防火阀。 5、设置要求 防火阀的设置应符合下列规定： 1.防火阀宜靠近防火分隔处设置； 2.防火阀暗装时，应在安装部位设置方便维护的检修口； 3.在防火阀两侧各2.0m范围内的风管及其绝热材料应采用不燃材料； 4.防火阀应符合现行国家标准《建筑通风和排烟系统用防火阀门》GB 15930的规定。 排烟防火阀 1、概念 安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280℃关闭，并在一定的时间内能满足漏烟量和耐火完整性要球，起隔烟阻火作用的阀门。（排烟防火阀的名称符号PFHF）
2、组成 排烟防火阀一般由阀体、叶片、执行机构和温感器等部件组成。 3、性能及用途 电讯号开启，手动开启，输出动作电讯号，用于排烟风机吸入口管道和排烟支管上，采用280℃温度熔断器重新关闭。 4、设置部位 1.排烟管在进入排风机房处； 2.穿越防火分区的排烟管道上； 3.排烟系统的支管上。 排烟阀 1、概念 安装在机械排烟系统各支管端部（烟气吸入口处），平时呈关闭状态并满足漏风量要求，火灾或需要排烟时手动或电动打开，起排烟作用的阀门。带有装饰口或进行过装饰处理的阀门称为排烟口。（排烟阀的名称符号PYF） 2、组成 排烟阀一般由阀体、叶片、执行机构、弹簧机构等组成。 3、性能及用途 电讯号开启或手动开启，输出开启电讯号联动排烟机开启，用于排烟系统风管上。 4、设置部位 1.机械排烟系统各支管端部处； 2.机械排烟系统烟气吸入口处。
防火阀：安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。阀门关闭时，输出关闭信号。 排烟防火阀:安装在排烟系统管路上，平时一般呈关闭状态，火灾时手动或电动开启，起排烟作用. 当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起排烟作用的阀门。 编辑本段原理 安装在中央空调风道系统中，工作原理是极易熔合金的温度控制，利用重力作用和弹簧机构的作用关闭阀门。当火灾发生时，火焰入侵风道，高温使阀门上的易熔合金熔解，或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。 编辑本段分类 1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭； 2.防烟防火调节阀，常开，70度关闭，同１，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间； 3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。 排烟阀： 1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。 2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种. 3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。 排烟口： 如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。 编辑本段一、产品选用要点
防火阀 防火阀：安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。阀门关闭时，输出关闭信号。 排烟防火阀:安装在排烟系统管路上，平时一般呈关闭状态，火灾时手动或电动开启，起排烟作用. 当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起排烟作用的阀门。 原理 安装在中央空调风道系统中，工作原理是极易熔合金的温度控制，利用重力作用和弹簧机构的作用关闭阀门。当火灾发生时，火焰入侵风道，高温使阀门上的易熔合金熔解，或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。 分类 1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送（补）风机关闭； 2.防烟防火调节阀，常开，70度关闭，同１，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间； 3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。 排烟阀： 1.排烟防火阀（常闭，电讯号开启，280度熔断关闭，或手动关闭）一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。 2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种. 3.全自动排烟防火阀（地铁工程用）地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。每台全自动防烟防火阀有六个独立反馈信号（三个开到位，三个关到位）反馈信号均为常开无源接点信号。 排烟口：
消防防排烟阀规范 篇一:消防验收规范(防排烟篇) 建筑工程消防设施施工及验收规范(防排烟系统篇) 1.1 设备及配件进场 1.1.1 一般规定 1 主要设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件，进口设备还应具有商检合格的证明文件。所有产品的型号、规格均应符合设计要求。 2 设备安装前，应进行开箱检查，并形成验收文字记录。参加人员为建设、监理、施工和厂商等方单位的代表。 3 设备就位前应对其基础进行验收，合格后方能安装。 4 设备的搬运和吊装必须符合产品说明书的有关规定，并应做好设备的保护工作，防止因搬运或吊装而造成设备损伤。 1.1.2 风管 1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。表1.1. 2 钢板风管板材厚度(mm) 风管直径或长边尺寸b 送风系统 1 b?320 320,b?450 450,b?630 630,b?1000 1000,b?1250 1250,b?2000 2000,b?4000 0.5 0.6 0.6 0.8 1.0 1.0 1.2 排烟系统 0.8 0.8
0.8 1.0 1.0 1.2 按设计 检查数量:按材料与风管加工批数量抽查10%，不得少于5件。 检查方法:查验材料质量合格证明文件、性能检测报告，尺量、观察检查。 2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定; 风管的本体、框架与固定材料、密封材料等必须为不燃材料，耐火极限应符合设计的规定。 检查数量:按材料与风管加工批数量抽查10%，不得少于5件。检查方法:查验材料质量合格证明文件、性能检测报告，观察检查。 1.1.3 风管部件 1 防火阀和排烟防火阀必须符合产品标准的规定，并具有 2 相应的产品合格证明文件。检查数量:按种类、批抽查10%，不得少于,个。 检查方法:核对产品的合格证明文件、性能检测报告。 2 电动的防火阀、排烟防火阀、排烟口和送风口的驱动装置，动作应可靠。 检查数量:按批抽查10%，不得少于1个。 检查方法:核对产品的合格证明文件、性能检测报告、观察或测试。 1.1.4 风机 1 防、排烟风机必须符合产品标准的规定，并具有相应的产品合格证明文件。检查数量:全数检查。 检查方法:核对产品的合格证明文件、性能检测报告。 1.1.5 其他附件
建筑工程消防设施施工及验收规范( 防排烟系统篇) 1.1 设备及配件进场 1.1.1 一般规定 1 主要设备应有装箱清单、设备说明书、产品质量合格证书和产品性能检测报告等随机文件, 进口设备还应具有商检合格的证明文件。所有产品的型号、规格均应符合设计要求。 2 设备安装前, 应进行开箱检查, 并形成验收文字记录。参加人员为建设、监理、施工和厂商等方单位的代表。 3 设备就位前应对其基础进行验收, 合格后方能安装。 4 设备的搬运和吊装必须符合产品说明书的有关规定, 并应做好设备的保护工作, 防止因搬运或吊装而造成设备损伤。 1.1.2 风管 1 普通风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定。金属风管的钢板或镀锌钢板的厚度不得小于表7.1.2的规定。表1.1. 2 钢板风管板材厚度( mm) 风管直径或长边尺寸b 送风系统排烟系统
b≤320 0.5 0.8 320＜b≤450 0.6 0.8 450＜b≤630 0.6 0.8 630＜b≤1000 0.8 1.0 1000＜b≤1250 1.0 1.0 1250＜b≤ 1.0 1.2 ＜b≤4000 1.2 按设计 检查数量: 按材料与风管加工批数量抽查10%, 不得少于5件。 检查方法: 查验材料质量合格证明文件、性能检测报告, 尺量、观察检查。 2 防火风管的材料品种、规格、性能与厚度等应符合设计和现行国家产品标准的规定; 风管的本体、框架与固定材料、密封材料等必须为不燃材料, 耐火极限应符合设计的规定。 检查数量: 按材料与风管加工批数量抽查10%, 不得少于5件。 检查方法: 查验材料质量合格证明文件、性能检测报告, 观察检查。 1.1.3 风管部件 1 防火阀和排烟防火阀必须符合产品标准的规定, 并具有相应的产品合格证明文件。 检查数量: 按种类、批抽查10%, 不得少于２个。 检查方法: 核对产品的合格证明文件、性能检测报告。

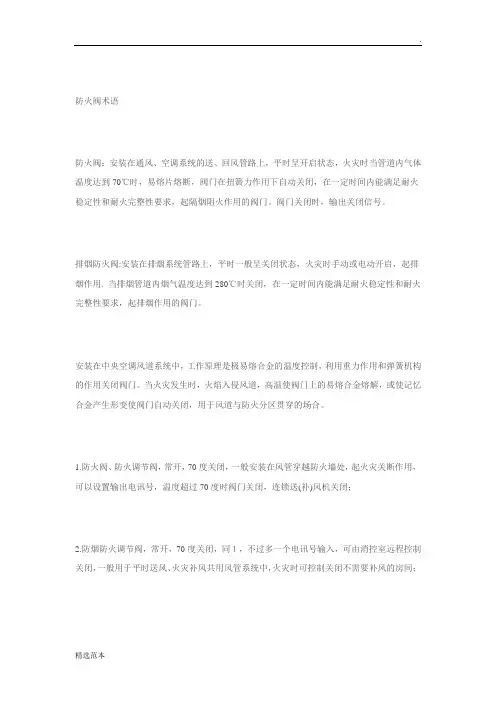

防火阀术语 防火阀：安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时，易熔片熔断，阀门在扭簧力作用下自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。阀门关闭时，输出关闭信号。 排烟防火阀:安装在排烟系统管路上，平时一般呈关闭状态，火灾时手动或电动开启，起排烟作用. 当排烟管道内烟气温度达到280℃时关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起排烟作用的阀门。 安装在中央空调风道系统中，工作原理是极易熔合金的温度控制，利用重力作用和弹簧机构的作用关闭阀门。当火灾发生时，火焰入侵风道，高温使阀门上的易熔合金熔解，或使记忆合金产生形变使阀门自动关闭，用于风道与防火分区贯穿的场合。 1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，温度超过70度时阀门关闭，连锁送(补)风机关闭； 2.防烟防火调节阀，常开，70度关闭，同１，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间；
3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。 排烟阀： 1.排烟防火阀(常闭，电讯号开启，280度熔断关闭，或手动关闭)一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。 2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种. 3.全自动排烟防火阀(地铁工程用)地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为DC24V±10%信号。每台全自动防烟防火阀有六个独立反馈信号(三个开到位，三个关到位)反馈信号均为常开无源接点信号。 排烟口： 如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可；否则需用板式排烟口，它同时带有排烟防火阀的机构。
防火阀和排烟防火阀的设置方法 防火阀、排烟防火阀的试验项目包括五项：温感器动作性能试验；关闭可靠性能试验；盐雾试验；漏风量试验；耐火试验。本课题研究主要是针对后两项试验进行的。 （一）防火阀、排烟防火阀的概念 防火阀是指安装在通风、空调系统的送、回风管路上，平时呈开启状态，火灾时当管道内气体温度达到70℃时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用的阀门。 ?排烟防火阀是指安装在排烟系统管道上，平时呈开启状态，火灾时当管道内气体温度达到280℃时自动关闭，在一定时间内能满足耐火稳定性和耐火完整性要求。起隔烟阻火作用的阀门。 ????（二）防火阀的作用一个复杂的送风排烟系统，管路错综复杂。在送风系统中，送风机送出的风必须通过主管道分配到各支管中去；在排风或排烟系统中，风或烟由各支管汇集到主管道后进入排风机排出。那么，无论是送风系统或排烟系统中，如果没有任何阻挡的话，送风量和排烟量就无法控制，不需要送风或排烟的部位出现大量送风、排烟的情况，而需要送风或排烟的部位却不送风、排烟或只是少量送风、排烟。为了把不需要送风、排烟部位的管路切断，这就需要阀门装置。 ????另外，送风排烟系统中各部分的风量虽然通过管路计算，并进行相应的管路设计。但是，一方面理论计算与实际情况存在着一定的偏差，另一方面系统的运行工况在不断变化，因而必须对系统各部分的风量进行相应的调节，这又需要阀门装置。 ????还有，某些通风设备，如离心式通风机等，在启动时最好是空载启动，因为这样电动机的启动电流最小，对安全有利。这就需要在启动之前把系统管路切断。当风机进出口带有开关时，一般是把进口或出口关闭即可，如进出口不带开关，则必须通过阀门装置来控制。 ????（三）防火阀、排烟防火阀的设置在通风、空调系统管道上设防火阀，在排烟系统管道上设排烟防火阀，以防止火灾时高温有毒烟气传输，引起火灾蔓延扩大和毒性加重。
排烟防火阀 排烟防火阀，消防部件，一般安装在机械排烟系统的管道上，平时呈开启状态，火灾时当排烟管道内烟气温度达到280度时关闭，并在一定时间内满足漏烟量和耐火完整性要求，起隔烟阻火作用。主要材质：碳素钢，镀锌板，不锈钢。 1.用途 （1）阀门平时处于常开状态，当气流温度达到70℃时，温感器动作，阀门关闭； （2）可通过DC24V电源使阀门关闭；（电动型排烟防火阀） （3）手动关闭或手动复位； （4）关闭后DC24V电动复位；（全自动型排烟防火阀，适用于不便人手操作的地方） （4）输出阀门关闭信号，可与其它防火设备联锁。 优点： 1、漏风量低，气密性能好. 2、电动开启消耗电流小. 3、防腐性能强，使用寿命长。（材质为不锈钢型） 4、执行机构驱动灵活。反馈、联锁信号准确。 主要功能、特点 1、输入DC24V电信号，电流≤0.5A、电磁铁动作、阀门迅速关闭；（电动型排烟防火阀）。 2、手动关闭，手动复位。 3、可输出阀门开启信号及联锁控制信号。 2. 分类 排烟防火阀类型:1.常开型排烟防火阀 2. 常闭型排烟防火阀 3.远程控制型排烟防火阀(钢绳控制型) 4.自动复位型排烟防火阀 2.1常开型排烟防火阀 功能如下: 2.1.1平时呈常开状态,火灾发生时,由控制中心输出DC24V电源后,阀门自动关闭. 2.1.2当管道温度达到280℃时,熔断器动作,阀门自动关闭. 2.1.3输出阀门关闭信号,联锁排烟风机停止.
2.1.4手动关闭,手动开启. 2.2常闭型排烟防火阀,又名二次动作排烟防火阀 功能如下: 2.2.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门迅速开启. 2.2.2输出阀门开启信号,联锁控制消防排烟风机. 2.2.3手动开启,手动复位关闭. 2.2.4当管道温度达到280℃时,熔断器动作,阀门重新关闭. 2.3远程控制型排烟防火阀（钢绳控制型） 功能如下: 2.3.1具有常闭型排烟防火阀的所有功能 2.3.2可远距离手动开启、手动复位关闭. 2.3.3钢绳控制距离标准为6m(超长可定制) 2.4自动复位型排烟防火阀 2.4.1平时呈常闭状态,火灾发生时,由控制中心输入DC24V电源,阀门自动开启. 2.4.2当管道温度达280℃时,熔断器动作,阀门自动关闭. 2.4.3可手动开启. 2.4.4阀门开启后,无需人工复位,只要输入DC24V电源,阀门可自动复位到原先关闭位置(此功能仅限于温感器未动作前,如温感器动作后需更换温感器尚能使用此功能). 2.4.5输出阀门开启信号,联锁控制排烟风机启停. 2.4.6如果用记忆合金温感器,可反复使用,无需更换.
名词解释防、排烟系统：建筑物内设置的用以防止火灾烟气蔓延扩大的防烟系统和排烟系统的总称。 防烟系统：采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道等区域的系统。 排烟系统：采用机械排烟方式或自然排烟方式，将烟气排至建筑物外的系统。机械加压送风：对楼梯间、前室及其它需要被保护区域采用机械送风，使该区域形成正压，防止烟气进入。 机械排烟：采用排烟风机将烟气排至建筑物外的方式。 自然排烟：利用火灾时产生的热烟气流的浮力和外部风力作用，通过建筑物的对外开口把烟气排至室外的排烟方式。 排烟防火阀：安装在机械排烟系统的管道上,平时呈常闭状态并满足漏风量要求.火灾或需要排烟时手动和电动打开,起排烟作用.当排烟管道内烟气温度达到280℃时关闭,并在一定时间内能满足漏烟量和耐火完整性要求,起隔烟阻火作用的阀门. 排烟防火阀 一般安装在排烟系统的管道上，平时处于常开状态，火灾时，当排烟气流温度达到280℃吋，温感器动作将阀门关闭，起到排烟阻火的作用。1、温控：温感器动作阀门自动关闭；2、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭；3、手动关闭、手动复位；4、关闭后输出一组有源触点信号和一组
无源触点信号。 [ft=,+0,] 全自动防火阀 该阀门安装在有防烟、防火要求的通风、空调系统的管道上或安装在排烟系统的管道上。平时处于常开状态，火灾时阀门依靠操作装置内部的复位弹簧自动关闭起到防烟阻火的作用。1、可手动六档调节阀门开度；2、温控：温感器动作阀门自动关闭；3、电控：消防中心电信号（DC24V）电磁铁动作阀门自动关闭，再次供电,电信号（DC24V）阀门依靠电机复位； 5、手动关闭、手动复位； 6、输出二组触点信号。

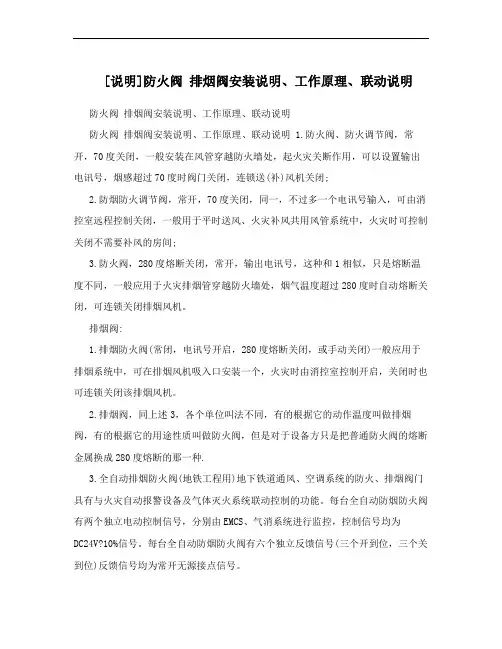

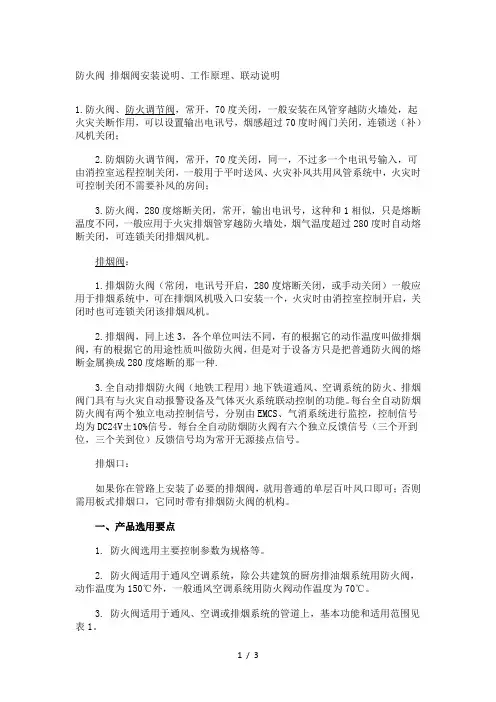

[说明]防火阀排烟阀安装说明、工作原理、联动说明防火阀排烟阀安装说明、工作原理、联动说明 防火阀排烟阀安装说明、工作原理、联动说明 1.防火阀、防火调节阀，常开，70度关闭，一般安装在风管穿越防火墙处，起火灾关断作用，可以设置输出电讯号，烟感超过70度时阀门关闭，连锁送(补)风机关闭; 2.防烟防火调节阀，常开，70度关闭，同一，不过多一个电讯号输入，可由消控室远程控制关闭，一般用于平时送风、火灾补风共用风管系统中，火灾时可控制关闭不需要补风的房间; 3.防火阀，280度熔断关闭，常开，输出电讯号，这种和1相似，只是熔断温度不同，一般应用于火灾排烟管穿越防火墙处，烟气温度超过280度时自动熔断关闭，可连锁关闭排烟风机。 排烟阀: 1.排烟防火阀(常闭，电讯号开启，280度熔断关闭，或手动关闭)一般应用于排烟系统中，可在排烟风机吸入口安装一个，火灾时由消控室控制开启，关闭时也可连锁关闭该排烟风机。 2.排烟阀，同上述3，各个单位叫法不同，有的根据它的动作温度叫做排烟阀，有的根据它的用途性质叫做防火阀，但是对于设备方只是把普通防火阀的熔断金属换成280度熔断的那一种. 3.全自动排烟防火阀(地铁工程用)地下铁道通风、空调系统的防火、排烟阀门具有与火灾自动报警设备及气体灭火系统联动控制的功能。每台全自动防烟防火阀有两个独立电动控制信号，分别由EMCS、气消系统进行监控，控制信号均为 DC24V?10%信号。每台全自动防烟防火阀有六个独立反馈信号(三个开到位，三个关到位)反馈信号均为常开无源接点信号。
排烟口: 如果你在管路上安装了必要的排烟阀，就用普通的单层百叶风口即可;否则需用板式排烟口，它同时带有排烟防火阀的机构。 一、产品选用要点 1. 防火阀选用主要控制参数为规格等。 2. 防火阀适用于通风空调系统，除公共建筑的厨房排油烟系统用防火阀，动作温度为150?外，一般通风空调系统用防火阀动作温度为70?。 3. 防火阀适用于通风、空调或排烟系统的管道上，基本功能和适用范围见表1。 4. 选用阀门时应注意阀门的功能，如常开还是常闭、自动关闭开启、手动关闭开启、手动复位、讯号输出、远距离控制等要求。 5. 阀门若与风机联动的应选用带双微动开关装置。 6. 阀体叶片应为钢板，厚度为2~6mm，阀体为不燃材料制作，转动部件应采用耐腐蚀的金属材料，并转动灵活。阀门的外壳厚度不得小于2mm。易融部件应符合消防部门的认可标准。 二、施工、安装要点 1. 防火阀可与通风机、排烟风机联锁。 2. 阀门的操作机构一侧应有不小于200mm 的净空间以利检修。 3. 安装阀门前必须检查阀门的操作机构是否完好，动作是否灵活有效。 4. 防火阀应安装在紧靠墙或楼板的风管管段中，防火分区隔墙两侧的防火阀距墙表面不应大于200mm，防火阀两侧各2.0m范围内的管道及其绝热材料应采用不燃材料。 5. 防火阀应单独设支吊架，以防止发生火灾时管道变形影响其性能。 6. 防火阀的熔断片应装在朝向火灾危险性较大的一侧。
1、FH－FVD2防火阀 功能特点： 平时常开，熔断器动作温度７０℃。 当风管内气流温度达到７０℃，易熔片熔断，阀门在扭簧力作用下自动关闭。阀门关闭时，输出关闭信号。 手动关闭，手动复位开启。 2、FH－FVD1防火调节阀 功能特点： ７０℃熔断器动作，阀门自动关闭。 手动关闭。 输出关闭信号，联锁相关通风设备。 手动开启。 手动调节阀门开启角度。 3、防烟防火阀 用途：适用于有防烟防火要求的通风空调系统的风管上，火灾发生时，操作装置在温度熔断器熔断、控制中心输出DC24V电源或手动作用下动作，将阀门迅速关闭，切断火势和烟气沿风道蔓延的通道。 功能： ⑴气流70℃时，温度熔断器动作，阀门关闭； ⑵控制中心输出DC24V电源，使阀门关闭； ⑶手拉钢索使阀门关闭； ⑷手动复位； ⑸FFJF24/0.7－70C型防烟防火阀可手动改变叶片开度，在0－90°内分档调节； ⑹阀门动作时输出电讯号，可与其它系统联锁。 4、全自动防烟防火阀 用途：适用于有防烟防火要求的通风空调系统的风管上，特别适用于设有卤代烷气体自动灭火装置的重要建筑物，因灭火时释放气体前要求关闭所有阀门，灭火完毕后，又应该打开阀门进行通风排气；以及当排烟系统兼作通风空调系统时，
既要考虑通风时空气调节要求，又要考虑发生火灾时能迅速排烟防火的要求，还适用于通风、空调管道装在吊顶上，无法用人工手动复位的场合。 功能： ⑴阀门平时呈常开状态，由控制中心输出DC24V电源可以使阀门自动关闭，并能联锁通风、空调风机停止，输出关闭信号； ⑵70℃时，温度熔断器动作，阀门关闭； ⑶按阀门上执行器的手动按扭，阀门关闭； ⑷当需要防烟防火阀再次打开时，电信号可以使阀门自动复位到原先开启状态，复位按扭＞12N.m，并可联锁通风，空调风机自动开启； ⑸阀门既可中央控制室集中控制，又可单元自动控制； ⑹机构上面的调节装置能够分档调节阀门叶片开度，档次分为18°、36°、54°、72°、90°。 5、FYH－SFVD 自锁型防烟防火调节阀 功能特点： ７０℃熔断器动作，自动关闭。 DC24V电信号输入阀门，自动关闭。 手动关闭。 输出关闭信号，联锁空调风机停止。 手动复位开启。 手动调节风量。 调节关闭扭矩，确保大规格阀门动作可靠。 6、FYH－SFVMD 自锁型防烟防火调节阀 功能特点： ７０℃熔断器动作，自动关闭。 DC24V电信号输入阀门，自动关闭。 手动关闭，手动调节关闭扭矩。 输出关闭信号，联锁空调风机。 消控中心DC24V电信号可使阀门自动复位到原先开启状态。 如采用７０℃形状记忆合金温感器，当阀门关闭后，不用更换温感器，可以反复
防火阀工作原理、作用以及安装要求 防火阀用在通风、空调系统的送、回风管路上，平时呈开启状态，当火灾一旦发生，管道内气体温度达到70℃时即自行关闭，并在一定时间内能满足耐火稳定性和耐火完整性要求，起隔烟阻火作用。排烟阀用在排烟系统管道上或排烟风机的吸入口处，平时呈关闭状态，当火灾发生时，通过火灾报警信号手动或自动开启阀门，根据系统功能配合排烟，当管道内烟气温度达到280℃时自动关闭，并能在一定时间内满足耐火稳定性和耐火完整性要求，起隔烟阻火作用. 一、规范依据1《50016-2006建筑设计防火规范》对防火阀的设置规定如下： 下列情况之一的通风、空气调节系统的风管上应设置防火阀： 1 穿越防火分区处； 2 穿越通风、空气调节机房的房间隔墙和楼板处； 3 穿越重要的或火灾危险性大的房间隔墙和楼板处； 二、规范依据2《通风与空调工程质量施工质量验收规范50243-2002》对防火阀的设置规定如下： 防火阀、排烟阀(口)的安装方向、位置应正确。防火分区隔墙两侧的防火阀，距墙表面不应大于200。 三、综合考虑
1、防火阀的“防火分区设置位置”与“距墙200的距离”要求，可以知晓防火阀的安装位置是确定的； 2、空调机房的空间大小决定了消声器是否可以安装于空调机房内，当然从消声减噪角度来说，消声器置于空调机房内是最理想的。 1 概述 顾名思义，防火阀就是用来阻断来自火灾区烟气及火焰，并一定时间内能满足耐火稳定性和耐火完整性要求阀门。建筑物发生火灾时，大火沿通风、空调系统管道迅速蔓延，造成重大损失案例是很多。将火灾引起损失减少到最小程度，就必须采取有效防火、防排烟措施，以控制火势蔓延，而防火阀通风、空调及防排烟系统中合理设置，则起到了重要作用。，很多设计工程中，防火阀选型错误，设置位置不合理现象屡见不鲜。 2 防火阀结构和工作原理 防火阀结构如图1所示，主要由阀体和执行机构组成。阀体由壳体、法兰、叶片及叶片联动机构等组成。执行机构由外壳、叶片调节机构、离合器、温度熔断器等组成。防火阀执行机构是金属易熔片和离合器机构来控制叶片转动。 当管道内所输送气体温度达到易熔金属片熔化温度时，易熔片熔断，其芯轴上压缩弹簧和弹簧销钉迅速打下离合器垫板，这时，离合器和叶片调节机构脱开，阀体上装有两个扭

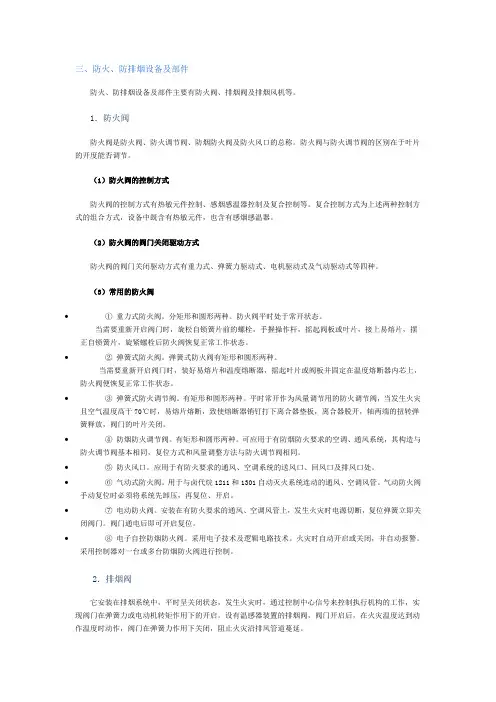

1）、对防火阀与防排烟系统的风道阀门概念比较模糊，总结如下： a、防火阀类： 该类阀门一般设在通风空调管路穿越防火分区出。平时开启，火灾时关闭以切断烟、火沿通风管道向其他防火分区蔓延。该类风阀有分为以下3类： 由安装在阀体中的温度熔断器带动阀体连动机构动作的防火阀。该温度熔断器的易熔片或易熔环熔断温度70℃，这类防火阀用的最多。安装时要特别注意，温度熔断器一定要应着气流方向安装。当防火阀带有调节功能时，又称为防火调节阀。 由设在顶棚的温感器联动的防火阀。该类阀门国内使用较少。 由设在顶棚的烟感器联动的防火阀。该类阀门通常又称为防烟阀。 根据工程需要，有的防火阀上既设有温度熔断器又与烟感器联动，这类阀门称为防烟防火阀。 在兼用系统中，有的在干管上设排风口。排烟时改风口就应关闭，这时便可采用防火阀与百叶风口组合而成的防火风口。 B、排烟阀类 该类阀门设在专用排烟道或兼用风道上，按防烟分区设置。主要有以下3种： 排烟阀：对于防烟分区内的兼用支风道，排烟阀是常开的，而且由于着火区的不确定性，该排烟阀又应该是可开、可闭的，因此应采用电动式。任一防烟分区失火，均可有消防中心控制该区排烟阀开启排烟，其他分区的排烟阀关闭。若防烟分区内支风道不兼用，即在原风道上并联一专用排烟止管，这时排烟支管上的排烟阀是常闭的、并与烟感器联动的电磁式手动复位阀门。一般非兼用的排烟系统中的排烟阀亦是如此。 排烟口：由排烟阀与百叶风口或板式风口组成，用在排烟系统火箭用系统的专用排烟支管上。 排烟防火阀：排烟阀体上加装280℃熔断的温度熔断器便构成排烟防火阀。当排烟温度达280℃时，温度熔断器动作，阀门关闭，停止排烟。 此外在排烟干管与排烟竖井连接处或穿越风机机房的墙面处应设280℃熔断关闭的防火阀或防火调节阀，以阻挡火势蔓延。 C、正压送风口： 前室正压送风口由常闭型电磁式多叶调节阀加上百叶风口组成，每层设置。火灾时，一般由消防中心控制着火层及相应上、下层的风口开启加压，手动复位。也可采用电动式，由消防中心控制复位。 楼梯间则多采用自垂式百叶作正压送风口，但消防控制中心无法监测风口的启闭状况。为此，也可按前室形式选用，并由消防中心来控制启闭。
一、调节阀系列First、series regulating valve 1、型号编制说明The model description： P普通型M密闭型 P Normal type M Airtight type D电动Q气动S手动 D Motor-driven Q Pneumatic S Manual 风阀高度H Air valve height H 风阀宽度W Air valve widthW 1 工作温度为－40℃~95℃2工作温度为 －55℃~205℃ 1 the operating temperature -40℃~95℃ 2 the operating temperature55℃~205℃ D对开式P平行式 D Vis-a-vis type P Parallel type 创元风量调节阀 chuangyuan air volume regulating valve 1.1、型号示例model sample1： CYTD2－1000×500SP 表示创元普通型对开式多叶调节阀，工作温度为－55℃~205℃，宽1000mm，高500mm CYTD2－1000×500SP is Chuangyuan normal vis-a-vis multi-blade regulating valve, the working temperature is -55℃~ 205℃, width is 1000mm, the height is 500mm 2、风量调节阀技术参数Air volume regulating valve technical parameters： 2.1、风量调节阀框体和叶片采用镀锌钢板制成，无焊点，表面无需涂装； Air volume regulating valve frame and blade made by galvanized steel plates, no weld, the surface doesn’t need paint. 2.2、风阀轴承材料为烧结青铜含油轴承，可以耐300℃的高温； The regulating valve bearing material is sintered bronze oiled bearings, can resist high temperature 300℃; 2.3、叶片由10×10方形轴连接，轴的材料为45#镀锌钢； Blades are connected by 10×10 square shaft, the material of the bearing is 45# galvanized steel plates 2.4、根据需要可选配可调节风量的执行机构； We can provide implement facility which can regulating the air volume by need.
防火阀和排烟防火阀的区别技术咨询电话【】 山东奥德利环保空调厂家为您提供防火阀与百叶风口组合而成的防火风口 1）、对防火阀与防排烟系统的风道阀门概念比较模糊，总结如下：a、防火阀类： 该类阀门一般设在通风空调管路穿越防火分区出。平时开启，火灾时关闭以切断烟、火沿通风管道向其他防火分区蔓延。该类风阀有分为以下3类： 由安装在阀体中的温度熔断器带动阀体连动机构动作的防火阀。该温度熔断器的易熔片或易熔环熔断温度70℃，这类防火阀用的最多。安装时要特别注意，温度熔断器一定要应着气流方向安装。当防火阀带有调节功能时，又称为防火调节阀。 由设在顶棚的温感器联动的防火阀。该类阀门国内使用较少。 由设在顶棚的烟感器联动的防火阀。该类阀门通常又称为防烟阀。根据工程需要，有的防火阀上既设有温度熔断器又与烟感器联动，这类阀门称为防烟防火阀。 在兼用系统中，有的在干管上设排风口。排烟时改风口就应关闭，这时便可采用防火阀与百叶风口组合而成的防火风口。 B、排烟阀类
该类阀门设在专用排烟道或兼用风道上，按防烟分区设置。主要有以下3种： 排烟阀：对于防烟分区内的兼用支风道，排烟阀是常开的，而且由于着火区的不确定性，该排烟阀又应该是可开、可闭的，因此应采用电动式。任一防烟分区失火，均可有消防中心控制该区排烟阀开启排烟，其他分区的排烟阀关闭。若防烟分区内支风道不兼用，即在原风道上并联一专用排烟止管，这时排烟支管上的排烟阀是常闭的、并与烟感器联动的电磁式手动复位阀门。一般非兼用的排烟系统中的排烟阀亦是如此。 排烟口：由排烟阀与百叶风口或板式风口组成，用在排烟系统火箭用系统的专用排烟支管上。 排烟防火阀：排烟阀体上加装280℃熔断的温度熔断器便构成排烟防火阀。当排烟温度达280℃时，温度熔断器动作，阀门关闭，停止排烟。 此外在排烟干管与排烟竖井连接处或穿越风机机房的墙面处应设280℃熔断关闭的防火阀或防火调节阀，以阻挡火势蔓延。 C、正压送风口： 前室正压送风口由常闭型电磁式多叶调节阀加上百叶风口组成，每层设置。火灾时，一般由消防中心控制着火层及相应上、下层的风口开启加压，手动复位。也可采用电动式，由消防中心控制复位。

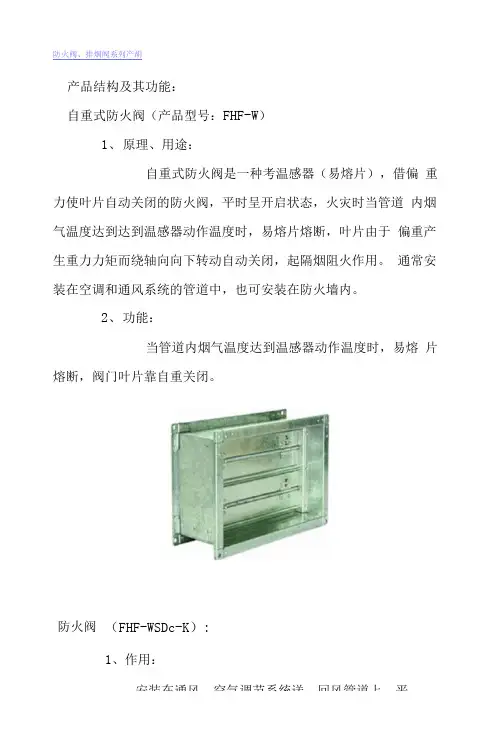

防火阀、排烟阀、排烟口系列 二、防火系列产品结构表 1 2、防火阀系列产品规格表 1、自垂翻板式防火阀㈩F一1(建标T356—2)FHF一2鄗丫—?(建标T356一?) 2、防火阀吓H一1(FD)FFH一6(FD) 3、防火调节阀FF㈠一2(FVD)FF㈠一7(FVD) 4、防烟防火调节阀FF㈠一3(SFVD)FF㈠一8(SFVD) 5、小型防火调节阀FF㈠一4(FVD 7)FFH一5(FVD?) 6、远控防烟防火调节阀FF㈠一9(FD)FF㈠一10(FVD)FF㈠一㈠(SFVD) 7、扁圆形防火阀FFH一1 2(FD)FF㈠一1 3(FVD)FF㈠一14(SFVD) 8、防火风口FF㈠一1 5(FVD)FF㈠—?6(FVD) 9、远控防烟防火调节阀『H—1 7(BSFVD)『㈠—?8(BSFD) 10、防烟阀控制装置动作原理 11、防火阀的安装方法和注意事项 三、排烟系列产品型号功能一览表 四、排烟系列产品结构表 1、排烟阀FPY—1(SD)FPY—3(SD) 2、排烟防火阀FPY—2(SFD)FPY—6(SFD) 3、远控排烟阀FPY—4(BSD)FPY一8(BSD) 4、远控排烟防火阀FPY—5(BSFD)FPY—了(BSFD) 5、方圆形排烟阀FPY一9(SD)FPY一10(SFD)FPY一㈠(BSD)FPY一1 2(BSFD) 6、扁圆形排烟阀FPY—73(SD)FPU—14(SFD)FPY—1 5(BSD) 7、排烟风口FPY—1 6(SD) 8、回风排烟防火阀FPY—1 8(SFD) 9、板式排烟口PYK—1(BSD) 10、多叶防火排烟口PYK一2 型(SFD) 11、远控多叶排烟口PYK一3，型(BS口) 12、远控多叶防火排烟口PYF一4，型(BS厂D) 13、多叶防火排烟口PYK一5型(SFD) 14、排烟阀、排烟口系列产品的控制装置及操作原理 15、排烟阀，排烟口系列产品的安装方法及注意事项 16、排烟阀、排烟口系列产品的规格表 17、系统电气控制原理 五、其他风阀 1、多叶风量调节阀劚FMT歼电(T308—7) 2、圆形、矩形蝶阀呵F—1 FTF—2 呵丫—? 歼丫—2(T302—1、6；7-9) 3、风管止回阀FZ丫—1 FZF—1 FZF—2(T303—1，下303—2) 4、余压阀F丫F—7 5、管道修理门GM—1 6、吊顶检查门DM一1 DM一2 7、蝶阀、止回阀、修理门、检查门规格表
