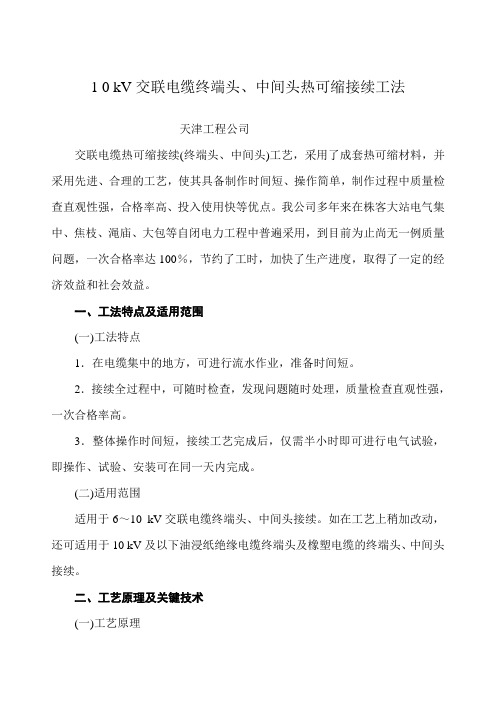

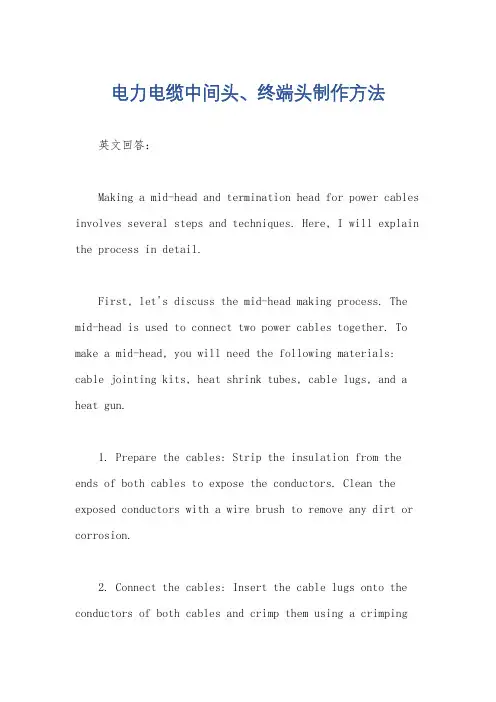

电力电缆的接头分终端头和中间头:终端头就是电缆的始端和终端,即两个头.中间头是敷设中间的接头,有图纸的按图纸算,没有图纸的按实际算或每250m一个中间头算.还有就是转弯,有几个弯多长时应设中间头,请自己查阅.
电缆要伸出接头盒两端600mm～700mm
电缆的预留长度有规定
电缆敷设时应留有附加长度：
1. 在有周期性振动的易振场所，使电缆敷设在波浪状或留有伸缩节。
2. 终端或接头制作所需剥截电缆的预留段、电缆引至设备或装置所需的长度。这部分附加长度，可按GB50217《电力工程电缆设计规范》附录E计。
3. 35kV及以上电压电缆蛇形敷设时的弯曲状影响增加量。
关于房地产住宅电气施工的个人体会
房地产住宅系统的好坏，不仅关系到小区用电的安全可靠，而且影响房地产工程项目的投资规模。目前住宅供电设计有国家规范，也有各省市地方规范和供电系统的行业规范。针对当地住宅供电特点及相关规范要求结合个人的实际工作，与大家分享一些个人体会。
目前昆明地区一个住宅小区供电系统，由于各种原因通常会有五个设计单位参与设计：10KV 变电所由供电局设计；煤气由煤气公司设计；建筑内部由建筑设计院设计；水泵房是自来水公司设计；景观供电由景观公司设计。由于各设计单位的施工图设计时间不同步，经常会由于沟通不够无法互相配合，从而造成施工过程中供电系统出现不少问题，现场更改及返工较多，同时使房地产供电工程造成经济损失。以下就是个人的一些具体体会：
1、给排水、煤气、排烟等专业图纸与电气专业的配合。
出现问题最多的是厨房和卫生间的管线与开关、插座有冲突，破坏预埋的电管。煤气公司要求开关、插座与煤气立管的水平位置不得小于0.3m。
2、给排水、煤气、电气室外综合管网的施工协调问题
各专业在做室外综合管网时应相互协调走向，标高。通过交通道路时，应加强保护，避免管损坏穿线困难。
3、设计院在设计时不知道该小区是否供电局批准“一户一表”计费或高供高计。两种计费方式不同，电气系统图接线方式就不同。在施工交底时应与甲方和设计院再次确认计量方式以避免现场更改较大。
4、在户内配电箱处和PVC穿线管集中的地方，应当分层或留有一定间距敷设。PVC管之间应有水泥沙浆填充加固，保证结构墙体的完整。
5、强电和弱电管，集中敷设在一起，易产生干扰。应当分别布置在电缆井两侧。
6、电缆沟应有排水坡度通过机械排水或自然坡度截至排水管网，但应有防止倒灌措施。以
避免电缆长期水泡，造成短路和漏电
7、设计图纸上常有插座位置布置在隔墙两侧的同一位置。造成该位置墙几乎是通的，不隔音，住户有意见。埋管时应适当错开距离。
8、设计的水泵容量、电梯功率、景观负荷与实际用电负荷差的较多，应在设备定货后具体核实。
9、预留水表井，强弱电井偏小。水表井、强弱电井内设备较多，尺寸也较大，导致水电安装时发现井不够，很多设备箱不得部特别定做。故在施工前期准备阶段应认真核井的尺寸。
10、水电安装时，应协调好各专业的标高及走向。确保不影响公共部分的层高，局部地方若不能满足标高要求，应在梁上预埋套管。
11、设备订货时，应认真核各项技术指标，特别是以下设备：
1）电梯订货时应明确轿箱内需装电话和火灾时应能控制电梯停于首层。
2）设备成套厂家不按设计要求的技术指标供货，如降低特别断路器的分断能力。改变断路的极数，设计选2P而厂家直接改成1P或1P+N型；供货是否包括各种附件（如常开闭触点，运行指示灯，电压电流转换开关等）；这些都直接关系到设备的价格。因此需要认真的核图纸及厂家样本，供货合同。
3）电缆订货、应列出每种电缆规格的具体使用点的组合长度，这样可控制现场施工时电缆分配不合理造成的浪费。
4）PVC管应具有一定的强度和韧性。根据具体的施工点选择中型和重型的管，确保管材不宜损坏。
以上就是个人的一些浅薄体会，若有不当之处请指证。
由于漏电保护装置在防止人身伤害及火灾事故发生等方面的重要作用，在住宅领域也得到了广泛的应用，特别是《住宅设计规范》简称《规范》GB50096－1999在1999年6月1日已明确了漏电保护装置的设置方法，但在实施中，由于漏电保护装置有选择性差的缺点，在行业内也引起了一些争论，主要表现在6.5.2条第7款—“每幢住宅的总电源进线断路器，应具有漏电保护功能”及第4款—“除空调电源插座外，其他电源插座电路应设置漏电保护装置”上。普遍的观点是“总电源加漏电选择性差，空调电源插座也应加漏电开关等”。笔者赞同这样的观点。尽管目前有些权威的观点仍然认为《规范》在防止火灾等方面有积极的作用，但笔者在实践中认为，此种观点还是有值得商榷的地方，主要表现在选择性差带来的问题与发生漏电的可能性及经济性上，笔者认为可以采用出线回路加漏电开关的方法来解决选择性差的问题，下面从理论及实践上、可靠性及经济性上对有关住宅规范条款的合理性发表自己的观点及建议，供大家参考。
一、总进线断路器加漏电选择性差
按《规范》空调及照明回路可不加漏电保护，认为空调及照明回路不会有漏电的情况发生。而事实上空调及照明回路不出现漏电情况是不可能的，特别是住户二次装修的质量很难控制，灯具的质量也参差不齐，空调回路也不能保证不接别的设备，所以漏电的可能性会经常存在，一旦有一户出现漏电的情况，整个单元都会断电，会给管理上及住户带来很大的不便。实际情况也是如此，如我公司开发的深圳“XX花园”在出线开关加了漏电，入伙初期也经常出现漏电的情况，如果主开关加漏电那就会出现很多问题，给大家都会造成很多不便，并且故障点也难查找。
二、住宅进线回路出现漏电发生火灾的可能性小
我们知道一般住宅的进线回路，均敷设在电气竖井内或穿管暗敷在楼板内，这种情况发生火灾的可能性是极低的，确实有些高级商住性质的住宅进线是敷设在楼层吊顶的桥架内，但同时也有其他的用电设备，如消防排烟风机、送风风机等的电源线敷设在桥架内，按目前的有关“规范”对动力电源没有漏电保护的规定，这样标准就不统一，当然这种情况采用出线回路加漏电开关的办法参见后面系统图可以解决。
三、总进线断路器加漏电经济性差
1在此时推出此项规定，会造成社会资源的一定的浪费，笔者在实践中发现，此时市场上质量上能满足要求的、带漏电的主开关都是进口产品，价格很高；国产品牌的大容量的产品基本上没有，可选择的余地很小，这样就会增加许多投资。因此，推出的时机不当。
2此项决定性能价格比太差。笔者粗略估计一下，以一个总开关带10户、每户100M2计，按增加2000元投资算，每平方米增加2元钱，水电造价估算按深圳信息价约125元/M2，那么就增加了2/125×100％=1.6％，而起到的作用是发生概率很小的情况，特别是新建的楼盘已经经过了多次绝缘、接地检测发生故障的可能性是很小的，这样的性能价格比不是十分合理的。
四、空调及照明回路不加漏电保护标准不统一
一方面总开关加漏电保护提高了标准，而另一方面又空调及照明回路不加保护降低了标准，显然标准不统一。前面已经谈到住户的二次装修、灯具的质量都可能引起漏电，就算是空调回路也不能保证不漏电，比如在清洁的时候就不能保证没有漏电的危险。
五、对有关防漏电火灾的意见及建议
1笔者认为目前不应采用此项规定，应该先有一个过度期，待产品的价格及质量达到可接受的水平，选择及配合问题有很好的办法解决的时候，才开始执行强制标准，目前执行此项规定会在一定程度上影响人们正常的生活。
2目前解决选择及配合问题没有太好的办法，因为通过漏电电流的计算来确定漏电点的位置是一件非常难的事情，几乎就不可能。因此，很好的选择性配合就难以实现，另外按《低压配电设计规范》GB50054第4.4.21条的规定漏电保护器的运作电流不应超过0.5A，那么用整定值配合来实现选择性的要求就不可能了，只有采用其他的方法，而这样的造价就会更高。因此，笔
者认为目前只有采用在总电表箱出线回路加漏电带延时的方法。
3笔者认为照明回路应单独加漏电开关，这样做对住户的使用是非常有利的，又不会增加很大的投资，空调回路仍与其他插座回路合在一起加漏电开关，结合起来系统示意图如下：
六、结论
通过以上分析可以确认，照明及空调回路应该加漏电开关，总箱出线回路加漏电开关可以解决选择性差的问题。
单相与三相电流计算必需清楚用电器的功率因素，具体算法如下：
单相电流I＝功率P/（电压U＊功率因素COSΦ）
三相电流I＝功率P/（电压U＊功率因素COSΦ＊√3）
QQ，欢迎电气、智能化交流]
电气安装中的质量通病
电气安装中的一些质量通病
随着生活水平的不断提高，人们对电气安装工程质量有了更高的要求，所以，对工程中常见的质量通病应给予足够的重视，做到事前控制，对提高住宅的安全性、舒适性是很有必要的。
１质量通病及预防措施
１．１室内布线
１．１．１管路敷设
（１）通病现象
①管路暗埋处出现规则裂缝；
②金属管未做跨接接地线或者不论材质一律焊跨接接地线；
③镀锌管直接采用套管熔焊连接，套管连接不牢；
④金属软管脱落，未跨接接地。
（２）预防措施：
①管路保护层厚度应大于１５ｍｍ，墙体填充砂浆强度应大于Ｍ１０；
②非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；镀锌钢导管采用螺纹连接时，连接处两端用专用接地卡固定跨接接地线；
③镀锌管壁厚小于２ｍｍ的钢导管不得套管熔焊连接，套管与紧固螺钉应配套并经强度和电气连续性试验；
④金属软管必须用专用接头固定，并跨接接地。
1.1.2 电缆线路
（１）通病现象：
①电缆桥架、支架没做可靠接地；
②电缆终端头没处理；
③电缆未固定、填充率太大、弯曲半径不足、少设或未设标志牌。
（２）预防措施：
①镀锌电缆桥架必须有不少于两个有防松螺帽或防松垫圈的连接固定螺栓，全长应有不少于可与接地干线相连的长度，常采用镀锌圆钢或扁钢沿桥架外侧全长敷设；
②普通电缆终端可采用绑扎处理，主要电缆除绑扎外，应加电缆头套；
③电缆在桥架内的填充率不应大于４０％（控制电缆小于５０％），电缆垂直敷设时，上端及每隔１．５～２ｍ处应固定，水平敷设时，首、尾、转弯及每隔５～１０ｍ处应固定，在首、尾、转弯及每隔５０ｍ处加标志牌，电缆桥架转弯处应选择与电缆弯曲半径相适应的配件。
1.1.3 金属线槽、导线敷设、防火墙及电气竖井的处理
（１）通病现象：
①金属线槽填充率过大，竖向敷设时没采用固定及保护措施；
②金属管拉线不加护口，管内有接头，Ｌ、Ｎ、ＰＥ（ＰＥＮ）线没分色，多芯线断芯且直接与接头连接，线鼻子不配套；
③防火墙及电气竖井没有防火隔离。
（２）预防措施：
①金属线槽内导线总截面（包括保护层）不应超过线槽内截面的２０％（控制、信号等小于
５０％），线槽垂直、倾斜敷设时，应采取措施防止导线移动；
②金属管端应加护口，导线接头处应设在箱、盒处，ＰＥ线应采用黄绿相间导线，多芯线应搪锡，线鼻子应与线径配套；
③电缆、封闭式母线及金属线槽等穿过防火墙、竖井楼板等处时应采用防火隔板及防火材料隔离。
１．２防雷接地
1.2.1 接地系统
（１）通病现象：
①以金属管代替ＰＥ线，等电位联结支线、桥架（金属管、带电器的柜（箱）门）跨接地线线径不足；
②插座接地线从一个插座串接另一个插座低于２．４ｍ的灯具可接近金属导体未接地；
③设备的“地排”没与接地干线直接连接，而是经过支架、基础槽钢等过渡，接地线的位置、截面积皆不清楚；
④多层住宅采用ＴＮ－Ｓ系统时，进线在总电表箱处没有重复接地，高层和小高层住宅未按要求在配电间做ＭＥＢ；
⑤接地线在不同金属物间（幕墙金属框架和建筑的金属门窗等）的连接未考虑电化腐蚀的影响。
（２）预防措施：
①金属管必须在保证不受机械、化学或电化学损蚀及完整的电气通路的情况下可做接地线，当设计注明ＰＥ线规格时，应按图施工，等电位联结支线不应小于６ｍｍ２铜导体；桥架（金属管、带电器的柜或箱门）跨接地线须用截面积不小于４ｍｍ２的铜芯软导线；
②插座接地线接入插座端子前采用焊接或“Ｔ”接，避免由于端子松动造成后续插座接地失效；低于２．４ｍ灯具的可接近裸露导体应有专用的接地螺栓及标识且必须接地可靠；
③设备（动力柜、发电机、水泵等）的“地排”必须与接地干线直接连接，其基础槽钢应跨接接地，且有接地标识，有震动的地方接地线应有防松措施；
④ＴＮ－Ｓ系统的ＰＥ线在总电表箱处应重复接地，高层和小高层在配电间应做ＭＥＢ；
⑤施工前应考虑电化腐蚀的影响并采用合适的材料连接。
1.2.2 防雷方面
（１）通病现象：
①避雷带用普通圆钢、带间及引下线连接采用对焊、单面焊或搭接长度不足，焊接处锈蚀明显；
②避雷带变形严重、支架脱落，转弯处、引下处呈锐角，引下点间距偏大；
③屋面金属物（管道、梯子、旗杆、设备外壳等）没与防雷系统相连。
（２）预防措施：
①避雷带应采用双面焊，搭接长度大于１０ｄ，焊接处应防腐；
②支架间距不应大于１～１．５ｍ、埋深应大于１０ｃｍ，一、二、三级防雷引下点间距分别应小于１８、２０、２５ｍ；
③屋面金属物应与引下线相连。
１．３照明器具及配电箱柜
1.3.1 配电箱(柜)
（１）通病现象：
①箱体电焊开孔、开长孔，管直入箱体，箱体锈蚀、变形、垃圾多；
②箱内ＰＥ（ＰＥＮ）线、零线采用绞接连接，同一端子导线压多根导线；
③梯间暗配电箱外壳破损，配电箱回路、功能不清，箱内布线零乱，导线没有余量。
（２）预防措施：
①配电箱应用专用工具开孔，管入箱体应采用锁母或成品接头，开孔处应密封；
②箱内应设“地排”、“零排”，同一端子导线不超过两根，中间加垫片；
③梯间暗装配电箱不低于１．４ｍ，配电箱应标明回路编号，附系统图，箱内布线应平直；
1.3.2 灯具、开关、插座及风扇的安装
（１）通病现象：
①灯具、吊扇的挂钩直径不足，扇叶距地高度不足；
②插座接线混乱，使用类型不合适；
③开关切断零线，开启方向不一；
（２）预防措施：
①灯具、吊扇挂钩的直径不小于８ｍｍ，扇叶距地高度不小于２．５ｍ（餐厅挂钩用途不明确，层高净高一般约２．８ｍ，应注意）；
②单相两、三孔插座面对插座“左零右火”，单相三孔插座及三相四、五孔插座的上孔与ＰＥ（ＰＥＮ）线相连，潮湿场所采用密封型并带保护地线触头的保护型插座（安装高度不低于１．５ｍ），住宅应采用安全插座；
③开关（包括带开关插座）应切断相线，同一场所开关分合方向应一致。
２结束语
影响电气安装工程质量的因素除了施工工艺外，原材料的控制、交接试验、质量保证体系也起着至关重要的作用。
首先，必须强化主要设备、材料、成品半成品进场验收制度。原材料进场时除了检查外观、合格证及规范要求的相关检验报告外，还应对照图纸审查其型号、规格、材质、数量及制作是否符合要求，对有条件进行实测（如灯具的绝缘电阻、芯线截面积及电线的绝缘层厚度等）及有怀疑的应进行检测。
其次，要认真完成规定的试验：如接地、绝缘电阻测试、漏电保护装置模拟动作试验、通电试运行、大型灯具的固定及悬吊装置的过载实验（在大堂及复式住宅厅上尤其应注意）、高压电气设备和布线系统及继电保护系统的交接试验等。
施工过程是检验工程质量的重要环节，完善质量保证体系除了必须加强工序控制，实行自检、互检、交接检验制度外，还应认真审查项目的合法性及各方的质量行为、审批施工组织设计、参与图纸会审、严格变更制度，避免走过场。实际工程中，往往有建设、施工单位未经设计许可，擅改开关规格型号、导线截面、增加负荷等，这些改动往往使系统的的选择性、可靠性降低，致使保护电器不动作或误动作，给用户的安全使用留下隐患。上述几方面必须引起足够的重视。参考文献
