超滤反渗透调试方
案
四川福溪发电有限责任公司
化学水处理系统超滤、反渗透装置
调
试
方
案
北京天元恒业水处理工程技术有限责任公司
二零一零年十一月
四川福溪发电有限责任公司化学水处理系统超滤、反渗透装置
调试大纲
1.水处理系统简介
四川福溪2×600MW超临界机组化学水处理系统超滤、反渗透装置，包括加药装置、除盐系统由北京天元恒业水处理工程技术有限责任公司提供（详见有关《技术协议》等资料）。系统包括二套超滤装置、二套反渗透装置，加杀菌剂、凝聚剂及加酸（碱）、阻垢剂、还原剂加药装置、阴阳混等设备。其工艺流程见《流程图》。
2．调试准备工作
2.1建立开工调试工作组，设立调试负责人。
在安装工作基本结束前，为保证开工准备工作和系统调试工作顺利进行，针对福溪项目专门成立调试工作小组，设立调试负责人，负责对系统工艺、电气、仪表控制部分的调试工作。
参加开工调试的人员必须熟悉现场的设备，系统流程，职责范围和本调试大纲。
2.2土建工程清查
2.2.1车间内土建施工完毕，沟盖板、膜池盖板齐全，地面平整清洁。
1.2.2车间内脚手架应拆除，无关杂物清理干净，平台、护栏等施工完毕，道路畅通，无障碍物。
2.2.3车间内钢结构防腐全部完成，并具备使用条件。
2.3设备工程清查
2.3.1设备都已安装就位完毕，与基础锚接良好。
2.3.2设备防腐工程全部完成，并具备使用条件。
2.3.3高位设备爬梯全部完成，并已防腐，具备使用条件。
2.3.4厂房内起重设备全部就位，并能投入使用。
2.4工艺系统清查
2.4.1工艺系统内设备全部安装完毕。
2.4.2工艺设备之间管道已全部安装完毕。
2.4.3工艺设备之间临时管路系统全部拆除。
2.5．外部系统清查
2.5.1原水来水系统已经全部完成，并已经冲洗、试水完成。
2.5.2产品水输送系统已经全部完成。
2.5.3外部供电系统全部正常，已经全部送电。
2.5.4外部供气系统全部正常，已经全部吹扫完毕。
2.5.5外部排水系统已经全部完成，并已做完闭性水试验。
2.5.6外部道路系统全部完成。
2.6给排水照明通讯系统清查
2.6.1生产用水供给正常，原水提升泵具备投入条件。
2.6.2临时用水（自来水或消防水）供水正常并能正常使用。
2.6.3排水沟道清理干净，排水通畅。
2.6.4车间内及巡查区域照明正常。
2.6.5与相关单位的通讯联络正常，建立有关单位和人员的通讯录。
2.6.6室内化验室等用水单位上下水全部正常。
2.7安全和消防
2.7.1厂区消防道路全部完成，并能投入使用。
2.7.2建立安全制度，安全措施到位。参加开工调试的所有人员应熟知化工生产安全规程。
2.7.3运行人员经过安全和专业培训，并已上岗。
2.7.4消防措施完善，消防用水、消防设备齐全并可投入使用。2.7.5为防止出现人身伤亡和设备损害事故，有关人员必须明确职责，服从统一指挥。
2.7.6实施操作前应做好事故预想，就地操作时必须坚守岗位，集中思想。
2.7.7现场备有急救药品，如0.5%碳酸氢钠和2%硼酸溶液等。2.7.8近酸、碱或其它腐蚀性药品处应设有自来水，并备有毛巾和肥皂，必要时戴防毒面罩和胶皮手套。
2.8分析和化验
2.8.1化学分析化验室具备使用条件。
2.8.2水质实验仪器（电导仪、温度计、浊度仪、SDI仪、PH计、Cl－离子浓度测定、COD及玻璃仪器等）、设备、药品齐全，能满足调试过程中的需要。
2.8.3准备好调试运行记录表格。
2.9超滤反渗透系统的打压
2.9.1生水管道的打压实验和处理。
2.9.2超滤反洗、产水管道打压试验和处理。
武汉某某净水设备有限公司 3T/H超滤净水设备设计方案及报价 项目名称： 3T/H超滤净水设备 设备用途：生活饮用水 产水指标：国家生活饮用水标准 产水水量： 3m3/H 系统工艺：预处理+超滤
目录 一、公司简介........................................................ 二、工程概况........................................................ 、项目概述....................................................... 、设计基础：..................................................... 、系统边界条件................................................... 超滤膜的使用条件............................................. 电源：....................................................... 设计依据......................................................... 遵循原则..................................................... 依据标准..................................................... 三﹑工艺流程图（参考）............................................... 四、系统工艺设备描述（参考）......................................... 、预处理系统..................................................... 原水泵....................................................... 石英砂过滤器：............................................... 活性炭过滤器：............................................... 精密过滤器：................................................. 、超滤系统....................................................... 超滤装置..................................................... 超滤冲洗装置................................................. 仪器仪表、管件阀门、零配件................................... 六、设备配置清单：................................................... 七、售后服务......................................................... 3t/h超滤技术方案 一、公司简介 武汉瑞沃净水设备有限公司是一家专业生产水处理工程设备的公司。业务主要应
攀煤联合焦化除盐水系统 超滤、反渗透 清 洗 方 案 编制： 审核： 批准： 陕西天智实业有限公司 一、序言
水处理系统进水中存在各种形式可导致反渗透和超滤膜表面污染的物质，如水合金属氧化物、含钙沉淀物、有机物及微生物(藻类等)。污垢（fouling）就是指覆盖在膜表面上的各种沉积物，包括水中的结垢物。 膜系统预处理的目的在于尽量减少膜表面的上述污染，通过安装合适的预处理系统，选择恰当的操作条件，如产水流量，运行压力与产水回收率等，就能达到这一目标。 下列因素有可能引起膜系统污垢： ?预处理系统不完善 ?预处理运行不正常 ?预处理投药系统失灵 ?系统停机后冲洗不及时或不充分 ?操作控制不当 ?膜面长时间累积沉淀物（钡和硅垢等） ?进水组份或其它条件改变 ?进水受生物污染 发生膜表面的污垢将加速系统性能的下降，如减少产水流量，降低脱盐率。污垢的另一个负面现象是进水和浓水间的压差增加。 由于陶氏FILMTEC?膜及膜元件具有全球膜工业界能承受最宽的pH 和温度条件，只要措施得力及时，就可以很有效地进行系统清洗，最大限度地恢复膜系统的性能。但若拖延太久才进行清洗，则很难完全将污染物从膜面上清洗掉，针对特定的污染，只有采取相应的清洗方法，才能达到好的效果， 若错误地选择清洗化学药品和方法，有时会使膜系统污染加剧。因此在清洗之前需先决定膜表面的污垢种类，有以下几种分析方法： ?分析进水组成，发生污垢的可能性或许经过分析原水水质报告，就能显而易见的发现 ?检查前几次的清洗效果
?分析测定SDI 值的微孔滤膜膜面上所截留的污物 ?分析保安滤器滤芯上的沉积物 ?检查进水管内表面及FILMTEC 膜元件的进出水端面，如为红棕色，则表示可能已发生铁的污染；泥状或胶状沉积物通常为微生物或有机物污染。 二、Ultra-Flux TM-80 超滤组件化学清洗 1、清洗条件： 在正常操作过程中，超滤膜元件内的膜丝会受到无机盐垢、微生物、胶体颗粒和不溶性的有机物质的污染。操作过程中这些污染物沉积在膜表面，导致标准化的产水流量和系统产水浊度分别下降或同时恶化。当下列情况出现时，需要清洗膜元件： ?根据压差升高一倍（即初始压差为0.03MPa升高到0.06MPa） ?连续5次测量SDI＞3 达到设定值时 ?连续测量产水浊度＞0.2NTU 达到设定值时 日常操作时必须测量和记录进出水间的压差（ΔP），随着元件内进水通道被堵塞，ΔP 将增加。需要注意的是，如果进水温度降低，元件产水量也会下降，这是正常现象并非膜的污染所致。 2、清洗安全注意事项 1) 在下列各章节中，当使用任何清洗化学品时，必须遵循获得认可的安全操作规 程。关于化学品安全性、使用方法和排放处置方面的细节请咨询该化学品制造商。 2) 当准备清洗液时，应确保在进入元件循环之前，所有的清洗化学品得到很好的 溶解和混合。 3) 在清洗化学药品与膜元件循环之后，应采用预处理的产水对膜元件进行冲洗， 推荐用膜系统的产水。在恢复到正常操作压力和流量前，必须注意开始要在低流
1.反渗透简介 1-1 膜法分离分类 膜法液体分离技术一般可分四类：微滤(MF)截留微米之间颗粒；超滤(UF) 截留微米之间颗粒；纳滤（NF）能截留1纳米（微米）而得名；和反渗透(RO)，反渗透能阻挡所有溶解性盐及分之量大于100的有机物，但允许水分子透过。反渗透广泛用于海水及苦咸水淡化,锅炉给水,工业纯水及电子级超纯水制备，饮用纯净水生产，废水处理及特种分离等过程，在离子交换前使用反渗透可大幅度地降低超作费用和废水排放量。被视为最精密的膜法液体分离法。 1-2反渗透原理 我们知道渗透是指稀溶液中的溶剂(水分子)自发地透过半透膜进入浓溶液(浓水)侧的溶剂(水分子)流动现象。在溶液自然渗透的过程中，浓溶液侧液面不断升高，稀溶液侧液面相应降低。直到两侧形成的水柱压力抵消了溶剂分子的迁移，溶液两侧的液面不再变化，渗透过程达到平衡点，此时的液柱高度差称为该溶液的渗透压。反渗透原理是：若我们在浓溶液侧施加压力克服自然渗透压，当高于自然渗透压的操作压力施加于浓溶液侧时，水分子自然渗透的流动方向就会逆转，进水(浓溶液)中的水分子部分通过膜成为稀溶液侧的凈化水。RO主机就是以反渗透原理为基础进行水质纯化的。(请参照下图) 反渗透在运行过程中，水流以一定速度横向流过膜管的同时，由于压力存在的原因，纯水纵向透过反渗透膜而进入集水层，从中心集水管排出。而浓缩高浓度水横向流过膜管，从排水管路排走。 1-3 影响反渗透膜性能的因素 1-3-1 基本定义 1）回收率：指膜系统中给水转化成为产水时透过液的百分率。膜系统的设计是基于预设的进水水质而定的，设置在浓水阀可以调节并设定回收率。回收率常常希望最大化以便获得最大产水量，但是应该以膜系统内不会因盐类等杂质的过饱和发生沉淀为它的极限置。 2）脱盐率：通过渗透膜从系统进水中除去总可溶性的杂质浓度的百分率，或通过膜脱除特定组份如
XXXXX污水处理有限公司1万方/天污水处理项目 超滤、反渗透系统设计文件
设备描述表 设备名称：超滤装置和反渗透装置无故障运行时间：3年。 设备型号：UF产水量：270m3/h(25℃时净出力) +RO产水量：202.5m3/h 寿命：反渗透膜元件的使用寿命不小于3年； 投标方应保证：其它配套设施、主体设备能安全、经济运行30年。主体设备使用寿命为30年。 技术性能、设计方案及制造工艺描述： 设备的技术文件及图纸由设备卖方提供。 一、设计基础 1、项目概况： 本方案是专为XXXX污水水处理系统而制定。所涉及的工艺流程是以用户提供的当地环境和原水、产水状况为依据，并结合我公司多年来在纯水工程处理成功设计、生产经验，完全能够满足用户的要求，并能长期安全可靠运行。由于水资源日趋紧缺，因此本项目水处理必须选择节水工艺。根据现有供水条件，本着投资合理，技术可靠，运行经济，节水环保的原则，采用自清洗过滤器+超滤+一级反渗透膜过滤技术，过滤后的纯水供后续工艺使用。反渗透浓水收集至浓水池内供车间清洗及其他用途。在工艺装备的设计和配置上可实现连续制水，即系统在一定的检修、清洗和再生处理等情况下能够持续不间断供水。本系统包括Q=150m3/h的自清洗过滤器2套，Q=135m3/h 的超滤装置2套，Q=100m3/h的反渗透系统2套。系统之间采用单元制连接工作，并可互相独立，又可互相切换，产水汇流入共用纯水池。 2、设计依据说明：
（1）用户所提供的本厂原水水质。 （2）产水量及水质： 1.水量需求 2.水质保证(系统最终出水) 膜出水水质（单位：mg/L） （3）本设计遵循的设计、制造标准 1.《反渗透水处理设备》(GB/T1919-2006) 2.《工业用水软化除盐设计规范》（GB/T50154-2009）
超滤反渗透调试方 案
四川福溪发电有限责任公司 化学水处理系统超滤、反渗透装置 调 试 方 案 北京天元恒业水处理工程技术有限责任公司 二零一零年十一月 四川福溪发电有限责任公司化学水处理系统超滤、反渗透装置 调试大纲
1.水处理系统简介 四川福溪2×600MW超临界机组化学水处理系统超滤、反渗透装置，包括加药装置、除盐系统由北京天元恒业水处理工程技术有限责任公司提供（详见有关《技术协议》等资料）。系统包括二套超滤装置、二套反渗透装置，加杀菌剂、凝聚剂及加酸（碱）、阻垢剂、还原剂加药装置、阴阳混等设备。其工艺流程见《流程图》。 2．调试准备工作 2.1建立开工调试工作组，设立调试负责人。 在安装工作基本结束前，为保证开工准备工作和系统调试工作顺利进行，针对福溪项目专门成立调试工作小组，设立调试负责人，负责对系统工艺、电气、仪表控制部分的调试工作。 参加开工调试的人员必须熟悉现场的设备，系统流程，职责范围和本调试大纲。 2.2土建工程清查 2.2.1车间内土建施工完毕，沟盖板、膜池盖板齐全，地面平整清洁。 1.2.2车间内脚手架应拆除，无关杂物清理干净，平台、护栏等施工完毕，道路畅通，无障碍物。 2.2.3车间内钢结构防腐全部完成，并具备使用条件。 2.3设备工程清查 2.3.1设备都已安装就位完毕，与基础锚接良好。
2.3.2设备防腐工程全部完成，并具备使用条件。 2.3.3高位设备爬梯全部完成，并已防腐，具备使用条件。 2.3.4厂房内起重设备全部就位，并能投入使用。 2.4工艺系统清查 2.4.1工艺系统内设备全部安装完毕。 2.4.2工艺设备之间管道已全部安装完毕。 2.4.3工艺设备之间临时管路系统全部拆除。 2.5．外部系统清查 2.5.1原水来水系统已经全部完成，并已经冲洗、试水完成。 2.5.2产品水输送系统已经全部完成。 2.5.3外部供电系统全部正常，已经全部送电。 2.5.4外部供气系统全部正常，已经全部吹扫完毕。 2.5.5外部排水系统已经全部完成，并已做完闭性水试验。 2.5.6外部道路系统全部完成。 2.6给排水照明通讯系统清查 2.6.1生产用水供给正常，原水提升泵具备投入条件。 2.6.2临时用水（自来水或消防水）供水正常并能正常使用。 2.6.3排水沟道清理干净，排水通畅。 2.6.4车间内及巡查区域照明正常。 2.6.5与相关单位的通讯联络正常，建立有关单位和人员的通讯录。 2.6.6室内化验室等用水单位上下水全部正常。
武汉某某净水设备有限公司 3T/H超滤净水设备设计方案及报价 项目名称： 3T/H超滤净水设备 设备用途：生活饮用水 产水指标：国家生活饮用水标准 产水水量： 3m3/H 系统工艺：预处理+超滤
目录 3t/h超滤技术方案 一、公司简介 武汉瑞沃净水设备有限公司是一家专业生产水处理工程设备的公司。业务
主要应用于以下领域净化水、软化水、纯水、锅炉水处理等设备加工制作安装。主营：净水工程、中水回用工程、反渗透设备、超纯水设备、软化水设备制作、工业循环水处理、中央空调循环水处理。公司在东西湖径河工业园银柏路59号建有水处理设备生产基地，生产及检验设备齐全，在短短几年我们就打下了坚实基础和一定的业绩，共完成了上百余项水处理项目，并顺利通过检测和验收。取得了较好的经济效益和社会效益，赢得了行业和客户的赞誉和推崇。 二、工程概况 、项目概述 系统采用“源水增压泵+石英砂过滤+活性炭过滤+精密过滤+超滤”水处理工艺，保证用水品质，预处理过滤器、超滤主机均采用全自动控制，便于操作维护。该方案设计合理、运行稳定、产水的品质达到国家生活用水标准。 设备具有安装方便、使用方便、操作方便、维护方便；运行稳定、节能、环保、自动化程度高，经济实用等特点。 、设计基础： 水源：湖水 系统产水水量：≥h ??
、系统边界条件 PH 值范围 2-13 最大进水浊度 50NTU(高抗污染型);15NTU（常规型） 最大进水压力 3bar 最大透膜压差 2bar 最大反洗透膜压差 bar 最高使用温度/最低使用温度45℃/5℃ 最大有机溶剂接触避免接触 最大紫外线接触避免暴露于日光直射下 三相四线 380V 50Hz 设计依据 遵循原则 安全性 承诺设计科学和合理，出水水质符合客户要求或满足生活饮用水卫生标准。所选用艾科超滤膜质量可靠，易于进行故障检查或具备自动报警、自动关机功能。 可靠性 所选用的产品均质量可靠，性能优秀，指定产品可24h连续运行，并经过
超滤装置的应用指标及技术说明 超滤装置的应用指标及技术说明 超滤装置的应用很广：在纯水制备工艺中，超滤可作为反渗透的前处理或离子交换终端过滤，以去除胶体、微生物、机械杂质和离子交换树脂碎片;在医药工艺中用于制备无菌去热原纯水;在制药、制剂工业中用于除菌澄清;饮料矿泉水的除菌及轻纺、化工、环保等工业废水的处理反渗透系统由其预处理及反渗透装置和后处理三部分组成。反渗透系统的核心是反渗透装置，预处理是反渗透装置能否长期稳定运行的前提，后处理用以满足不同处理对象的最终产水水质指标。 反渗透(简称PO)是膜分离技术的一种。其原理是：用足够的压力使溶液中的溶剂(通常指水)通过反渗透膜分离出水，因它的运行与自然界的正常渗透过程相反，故称反渗透(或称逆渗透)。随着膜技术的发展，膜性能不断提高，反渗透技术将发展成为进行分离、分级、提纯和富集的化工分离新技术。 反渗透技术的主要特点： 能耗低、结构紧凑、操作简单、易维修、自动化程度高、不污染环境。 反渗透技术广泛应用于给水处理、城市自来水的净化、制取电力、电子、医药、医疗和食品等行业的纯水及超纯水、注射用水和食用纯水的制备;海水和苦咸水的淡化;制取饮用水等。超滤装置是一种能将溶液进行净化分离的膜透过设备，通常截留的溶质分子量在500-500000之间。其超滤膜呈中空毛细管状，管壁密布微孔，原水或需要处理的溶液在压力下通过管内流动，水及小分子溶质过膜壁成为超滤液，大分子物质称为浓缩液被截留排出，从而达到纯化和分离目的。 纯水应用范围 ★饮用纯水的制备 ★医药工业中注射用水/洗瓶水及其他无菌水的制备 ★电子工业中超纯水的制备 ★火力发电厂锅炉补给水的制备 ★饮料与化妆品工业中产品配方用水的制备 ★制造业中终端洗涤水的制备 ★饮用水纯化/苦碱水脱盐/海水淡化 设备性能 ·前置5μ微过滤器，保护高压泵及反渗透膜不受颗粒或其它硬物损坏。 ·低压开关保护高压泵不会因供水停止而损坏。 ·高效率、低噪音的高压泵，降低运行噪音，减少耗电。 ·脱盐率高，运行压力低的卷式复合膜提高了产水水质及降低运行成本，且使用寿命长。 ·产水、浓水各设有流量计以监视并调节运行出水量及系统回收率。 ·产水电导率表连续监视产水水质。 ·进水及排水压力表，连续监测反渗透膜的压差，提示何时需要清洗。 ·自动停水阀以避免停机时水继续流入。 ·快速冲洗阀门定时冲洗膜表面。降低污染速度。 一、为什么使用前置过滤器 自来水管网的污染：局部自来水管网陈旧，维护管理不力，管网渗漏高达20%以上，甚至40%造成污染。中国疾病控制中心对全国35个城市调查表明，出厂水经管网输送到用户自来水龙头，自来水不合格率增加20%左右。(摘录卫生监督培训教材2007版中华人民共和国卫生部编)
一、总则 1.1本技术规范书适用于工业园区取供水工程超滤、反渗透及离子交换除盐水系统及其配套设备，它提出了该设备本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 需方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。 1.3 如果供方没有以书面对本招标书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本招标书的要求。如有异议，不管是多么微小，都应在差异表中提出。 1.4 从签订合同之后至供方开始制造之日的这段时期内，需方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，供方应遵守这些要求。 1.5 本技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行。 1.6 供方对成套系统设备(含辅助系统与设备)负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得需方的认可。 1.7设备采用的专利涉及到的全部费用均已包含在设备报价中，供方保证需方不承担有关设备专利的一切责任。 1.8 本招标文件为订货合同的附件，与合同正文具有同等效力。 1.9 本工程采用KKS标识系统。供方提供的技术资料（包括图纸）和设备标识有KKS编码。具体标识要求由设计院提出，在设计联络会上讨论确定。
二、工程概况 2.1工业园区取供水工程，主要为园区内焦化锅炉等提供水源。 2.2 厂址条件 本期取供水工程，厂址设在临涣工业园内，所在区域地形系平原，地势平坦。设备通过公路和铁路运抵现场。 2.3气象特征值 2.3.1厂址： 2.3.2年平均大气温度13.0℃ 2.3.3年平均相对湿度64% 2.3.4极端最高气温41.1℃ 2.3.5极端最低气温-26.8℃ 2.3.6多年平均降水量608.2mm 2.3.7多年平均大气压力1008.6hPa 2.3.8最大积雪深度23cm 2.3.9多年平均风速 2.9m/s 2.3.10多年最大瞬时风速22.7m/s 2.3.11 10分钟平均最大风速22.3 m/s 2.3.12 地震基本烈度7度 2.4 厂区工程地质 厂址工程地质条件及稳定性良好，不易发生地质灾害，不压覆矿产，不压文物，适合工程建设。
超滤+反渗透

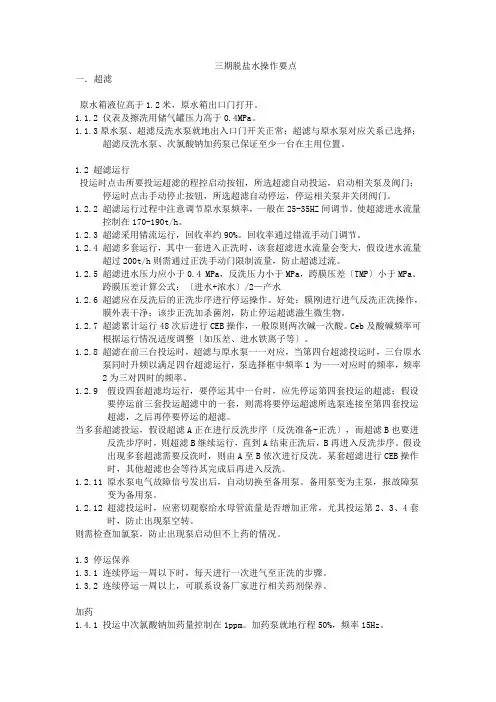

三期脱盐水操作要点 一．超滤 1.1投运前检查工作 1.1.1 原水箱液位高于1.2米，原水箱出口门打开。 1.1.2 仪表及擦洗用储气罐压力高于0.4MPa。 1.1.3原水泵、超滤反洗水泵就地出入口门开关正常；超滤与原水泵对应关系已选择； 超滤反洗水泵、次氯酸钠加药泵已保证至少一台在主用位置。 1.2 超滤运行 1.2.1 投运时点击所要投运超滤的程控启动按钮，所选超滤自动投运，启动相关泵及阀 门；停运时点击手动停止按钮，所选超滤自动停运，停运相关泵并关闭阀门。1.2.2 超滤运行过程中注意调节原水泵频率，一般在25-35HZ间调节。使超滤进水流量 控制在170-190t/h。 1.2.3 超滤采用错流运行，回收率约90%。回收率通过错流手动门调节。 1.2.4 超滤多套运行，其中一套进入正洗时，该套超滤进水流量会变大，若进水流量超 过200t/h则需通过正洗手动门限制流量，防止超滤过流。 1.2.5 超滤进水压力应小于0.4 MPa，反洗压力小于0.2MPa，跨膜压差（TMP）小于 0.1MPa。跨膜压差计算公式：（进水+浓水）/2—产水 1.2.6 超滤应在反洗后的正洗步序进行停运操作。好处：膜刚进行进气反洗正洗操作， 膜表面干净；该步正洗加杀菌剂，防止停运超滤滋生微生物。 1.2.7 超滤累计运行48次后进行CEB操作，一般原则两次碱一次酸。Ceb及酸碱频率 可根据运行情况适度调整（如压差、进水铁离子等）。 1.2.8 超滤在前三台投运时，超滤与原水泵一一对应，当第四台超滤投运时，三台原水 泵同时升频以满足四台超滤运行，泵选择框中频率1为一一对应时的频率，频率2为三对四时的频率。 1.2.9 若四套超滤均运行，要停运其中一台时，应先停运第四套投运的超滤；若要停 运前三套投运超滤中的一套，则需将要停运超滤所选泵连接至第四套投运超滤，之后再停要停运的超滤。 1.2.10当多套超滤投运，假设超滤A正在进行反洗步序（反洗准备-正洗），而超滤B 也要进反洗步序时，则超滤B继续运行，直到A结束正洗后，B再进入反洗步 序。若出现多套超滤需要反洗时，则由A至B依次进行反洗。某套超滤进行CEB 操作时，其他超滤也会等待其完成后再进入反洗。 1.2.11 原水泵电气故障信号发出后，自动切换至备用泵。备用泵变为主泵，报故障泵 变为备用泵。 1.2.12 超滤投运时，应密切观察给水母管流量是否增加正常，尤其投运第2、3、4套 时，避免出现泵空转。 1.2.13 超滤运行时要注意次氯酸钠的正常投加。次氯酸钠投加不正常会导致超滤膜微 生物滋生，使膜压差增大，污堵超滤膜，超滤产水SDI不合格进而污染反渗透 等一系列问题。次氯酸钠投加可通过产水余氯表检查，若发现产水余氯小 0.3ppm则需检查加氯泵，避免出现泵启动但不上药的情况。 1.3 停运保养 1.3.1 连续停运一周以下时，每天进行一次进气至正洗的步骤。 1.3.2 连续停运一周以上，可联系设备厂家进行相关药剂保养。
