超滤操作手册 公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
超滤操作手册 一、简介 超滤是一种膜分离技术，其膜为多孔不对称结构。过滤过程是一抹两侧压差为驱动力，以机械筛分原理为基础的一种溶液分离过程，使用压力通常为~，筛分孔径从~μm，截流分子量为1000~500000道尔顿左右。 我们选用HYDRA cap 60膜。 影响超滤膜性能的因素 1 膜的化学材料 HYDRA cap 膜材质为亲水性聚醚砜（PES）,这种材质的化学稳定性优异，耐受氧化剂的能力强，亲水性好不容易被污堵，污堵后容易清洗恢复。耐酸碱范围可达Ph2~13。 2 膜丝的微观结构和孔径。 HYDRAcap中空超滤膜的中空丝断面为海绵状多孔结构，内表面为超滤分离皮层，外表面为微滤多孔曾。与传统超滤膜的指状大孔结构相比，孔径均一，内表面无缺陷，机械强度高。HYDRAcap膜割分子量为15万道尔顿，分离孔径约为 25nm。 3超滤膜组件的结构 中空纤维膜是超滤膜的最主要形式，分为内压膜和外压膜。外压式膜的进水流道在膜丝之间，膜丝存在一定的活动空间，内压式膜的进水流道是中空纤维的内腔。HYDRA cap 是内压式膜。 4超滤的运行方式和清洗方式 超滤的运行方式分为全流过滤和错流过滤两种模式。全流过滤时，进水全部透过膜表面形成产水；错流过滤时，部分进水透过膜表面成为产水，另一部分则夹带杂质排出成为浓水，这种运行方式能处理悬浮物含量较高的原水。 超滤的清洗方式包括正洗、反洗、分散化学清洗、化学清洗等。正洗、反洗可清除膜面的滤饼层。分散化学清洗和化学清洗通过化学药剂来清除胶体、有机物、无机盐等在超滤膜表面和内部形成的污堵。

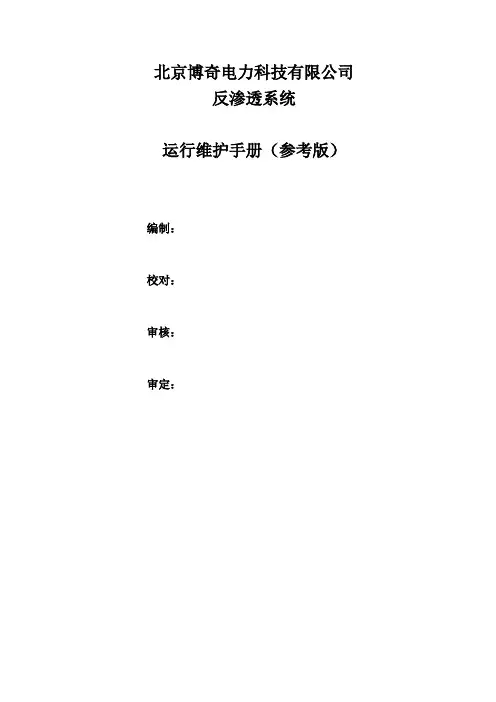

北京博奇电力科技有限公司 反渗透系统 运行维护手册（参考版）编制： 校对： 审核： 审定：
目录 1．原理 2．膜元件 3．反渗透装置及清洗装置的操作程序和步骤4．反渗透装置加保护液的操作 5．反渗透系统药剂的配制和加药操作6．反渗透有关监测指标计算方法 7．维护说明事项 8．反渗透系统的标准化
反渗透系统运行维护手册 1.原理 反渗透系统根据逆渗透原理去除水中离子。滤膜在一定压力下进水或溶液。在滤膜两面分成二部分，一部分通过反渗透的渗透膜净化，另一部分盐分却被滞留和浓缩。 以下说明能使您进一步了解此设备原理： 产水量――〔Qp〕等于通过RO膜的水量（gpm或m3/h）浓水量――〔Qc〕等于RO膜排走的水量（gpm或m3/h） 原水量――〔Qf〕等于RO膜给水量（gpm或m3/h） Qf=Qp+Qc 回收率等于产水量除以给水量，并用百分比表示。 如回收率为75%是指在所给水里所分离出来的75%是纯水（产水） 浓水的浓度等于溶液总的溶解物的浓度 Cf=给水浓度（mg/l或电导率） Cp=产水浓度（mg/l或电导率） Cc=浓水浓度（mg/l或电导率） Cavg=平均溶液浓度（mg/l或电导率）
脱盐（离子）率等于膜脱离出来的溶解盐百分率，其一般当作超出薄膜的平均浓度来计算。盐（离子）的通过率等于（100%－脱盐率）通过薄膜的溶解盐之百分率 以下是一个脱盐率和回收率的计算公式： （C f）mg/L+(C c)mg/L 平均浓度(C avg)＝ 2 （C avg）mg/L-(C p)mg/L 脱盐率＝ C avg （C p）mg/L 通盐率＝ C avg （Q p）gpm 回收率＝ (Q f)gpm 2.膜元件 本系统采用的膜是日本东丽公司研制开发的架桥芳香族聚酰胺复合膜TM720-400，它具有低压运行、产水量高、除盐性能好的特点。由于可低压运行，可大幅度降低电耗。另外，它具有很高的去除溶解性盐类的性能，并且从膜元件构成材料中溶出的物质少，因而可缩短超纯水的比电阻上升的初期起动时间。通过改善膜元件结构可提高产水量。 TM720-400膜元件拥有较大的有效膜面积，适合于含盐量约5000ppm 以下的给水。可用于电子工业超纯水、发电厂锅炉补给水等各种工业用水，也可用于废水再利用、饮料水制造在内的多种苦咸水应用领域。 膜元件型号：TM720-400 标准脱盐率：99.7% 透过水量：10,200 gpd (39m3/d) 有效膜面积：400ft2 (37m2) 1)测试条件 操作压力：225 psi (1.6MPa) 测试液温度：77 ?Ｆ(25℃)
1.反渗透简介 1-1 膜法分离分类 膜法液体分离技术一般可分四类：微滤(MF)截留微米之间颗粒；超滤(UF) 截留微米之间颗粒；纳滤（NF）能截留1纳米（微米）而得名；和反渗透(RO)，反渗透能阻挡所有溶解性盐及分之量大于100的有机物，但允许水分子透过。反渗透广泛用于海水及苦咸水淡化,锅炉给水,工业纯水及电子级超纯水制备，饮用纯净水生产，废水处理及特种分离等过程，在离子交换前使用反渗透可大幅度地降低超作费用和废水排放量。被视为最精密的膜法液体分离法。 1-2反渗透原理 我们知道渗透是指稀溶液中的溶剂(水分子)自发地透过半透膜进入浓溶液(浓水)侧的溶剂(水分子)流动现象。在溶液自然渗透的过程中，浓溶液侧液面不断升高，稀溶液侧液面相应降低。直到两侧形成的水柱压力抵消了溶剂分子的迁移，溶液两侧的液面不再变化，渗透过程达到平衡点，此时的液柱高度差称为该溶液的渗透压。反渗透原理是：若我们在浓溶液侧施加压力克服自然渗透压，当高于自然渗透压的操作压力施加于浓溶液侧时，水分子自然渗透的流动方向就会逆转，进水(浓溶液)中的水分子部分通过膜成为稀溶液侧的凈化水。RO主机就是以反渗透原理为基础进行水质纯化的。(请参照下图) 反渗透在运行过程中，水流以一定速度横向流过膜管的同时，由于压力存在的原因，纯水纵向透过反渗透膜而进入集水层，从中心集水管排出。而浓缩高浓度水横向流过膜管，从排水管路排走。 1-3 影响反渗透膜性能的因素 1-3-1 基本定义 1）回收率：指膜系统中给水转化成为产水时透过液的百分率。膜系统的设计是基于预设的进水水质而定的，设置在浓水阀可以调节并设定回收率。回收率常常希望最大化以便获得最大产水量，但是应该以膜系统内不会因盐类等杂质的过饱和发生沉淀为它的极限置。 2）脱盐率：通过渗透膜从系统进水中除去总可溶性的杂质浓度的百分率，或通过膜脱除特定组份如
Uf超滤与RO反渗透有何区别 超滤是利用一种压力活性膜，除去水中的胶体，颗粒和相对他子质量高的物质。反渗透一样，受压溶液是在压力下通过膜，膜的设计可使一定大小的分子被除去。 超滤膜的孔结构与反渗透膜不同之处在于：它可使盐和其它电解物通过，而胶体与相对分子质量大的物质不能通过。反渗透膜则令盐和其他电解质也不能通过。 由于胶体物质和相对分子质量大的物质的渗透压力低，所以，超过滤所需要的压力比反渗透低，在一般情况下所用压力为0。07—0。7mpa。最高不超过1.05mpa。超滤的压力虽低，所有的膜却比较厚实。以中空纤维膜为例。反渗透用的膜不能反洗；而超滤用的膜则可以通过反洗来不效的清洗膜面，以保持其高流速。 超滤膜是由纤维素或非维素的聚合物注塑于多孔的支承材料上所构成，孔径大小约0.002-0.2um。膜件主要型式为中空纤维型和涡卷型，也有采用管状的。 中空纤维或卷式超滤膜是净水机的核心之一，是采用聚丙烯、聚砜等材料经过特殊的丝膜工艺技术加工而成，平均微孔径0.01-0.02um.可浓缩和他离水中之大分子物质、微粒、胶体、有机物，截留细菌、热源、藻类。具水通量大，不易堵塞，可所复清洗使用等物点。 UF超滤净水机优势： 1．能有效滤除异色、异味、有机物及胶体物质，并能强力抑制细菌繁殖。 2．去除水中绝大部份有害物防止二次污染危害，产生高氧水促进新陈代谢活化细胞。3．保留水中的有益物质如微量元素及矿物质。一定程度上水分子结构，形成更利于人体吸收的弱碱性小分子水，可增设纳米抑菌远红外矿化球增加水中矿物质，使净化水更营养、更健康。 4．使用寿命长。 5．结构先进，全新的滤芯组合设计，方便各级滤芯单独更换，增加滤芯寿命。 6．挂析式结构设计，安装简单快捷。 7．节能环保无需用电，水的利用率高，使用成本低。 OR反渗透水处理机优势： 卫生；杜绝二次污染，实现供水网络终端净化。 安全：获国家卫生部、预防医学科学院、疾病预防管制中认证，是你健康饮水的安全保障。 方便：挂扳、立式、座台式多款设计，安装方便快捷，直驳自来水龙头，健康好水自己造。 经济：一次投资，终身受益。平均折算，每桶5加仑装纯净水的成本不足0.3元。 健康：能去除96%以上的细菌、病毒、有机物、胶状物、重金属、化学污染物，保障人的健康。 时尚：21世纪的饮水新方式。 新鲜：喝多少，造多少，天天都用新鲜水。 使用范围：家庭、办公室、各种病菌的侵犯，减少疾病的侵犯，减少疾病的发生。促进人体的新陈代谢。 优质的水可以减轻人本内脏被污染及工作负担。保持更好的机能发展。保持健康活力。 可用于煮饭，煲汤，泡茶，冲咖啡，制果汁，冲奶粉，确保无菌及不含任何杂质。 长期洗脸，可深层清洁皮肤，减少青春痘，暗疮的生长，淡化色斑。 你随时可以喝到比桶装水更新鲜，更安全，更干净，更便宜，更方便的饮用净水天下
一、超滤系统简介 超滤（UF） 超滤是一种膜分离技术，其膜为多孔不对称结构。过滤过程是一抹两侧压差为驱动力，以机械筛分原理为基础的一种溶液分离过程，使用压力通常为0.03～0.6MPa，筛分孔径从0.005～0.1μm，截流分子量为1000～500000道尔顿左右。 诺芮特超滤膜 我公司选用的是荷兰诺瑞芮特的外置错流管式超滤膜，型号：38CRH-XLT F5385。生化池的渗滤液通过外置管式超滤膜实现泥水分离，直接得到高质量的超滤产水，浓水回流至生化池。 该管式膜以其优异的强度、PVDF裁量的耐污染性和运行维护简便性得到认可，设计通量高达70~100L/(m2?h)，过滤精度可达30nm，8mm的大通道可以将污泥有效截留并且不会造成膜管堵塞。膜的高效截留作用使得生化池内的污泥浓度可高达25g/L，微生物菌群活性及微生物降解效率大大提高，因此废水中的绝大多数难降解有机物得以有效去除，特别适合于垃圾渗滤液等高浓度污水的深度处理。 外置式管式膜生物反应器（简称TMBR）是一种主要针对垃圾渗滤液等高浓度浓水处理的MBR工艺，主要由生化系统和外置式管式超滤膜系统组成。在外置式膜生物反应器中生物反应器与膜单元相对独立，通过混合液循环泵使得处理水通过膜组件后外排，其中的生物反应器与膜分离装置之间的相互干扰较小。 目前垃圾渗沥液处理中采用的外置式膜生化反应器，超滤膜一般均选用错流式管式超滤膜。即循环泵为混合液（污泥）提供一定的流速（3.5-5m/s），使混合液在管式膜中形成紊流状态，避免污泥在膜表面沉积。错流过滤与传统全流过滤不同，传统过滤是将溶液垂直通过过滤介质来除去其中的悬浮固体，所有的液体在通过滤媒后由同一出口流出。此类过滤装置包括袋式过滤器，砂滤等，粗过滤法只能
超滤膜系统运行维护手册
目录 一、二、 中空纤维超滤膜系统简介 1. 中空纤维超滤膜概述及工作原理 2. 中空纤维超滤膜结构 3. 中空纤维超滤膜的优点 4. 中空纤维超滤膜的主要应用领域系统工艺描述 三、中空纤维超滤膜技术参数描述 四、超滤系统设备内容描述 五、系统控制描述 六、系统维护管理表 七、系统的维护及注意事项 八、安全注意事项 九、操作数据记录表 十、相关图纸及资料 一、中空纤维超滤膜系统简介 1. 中空纤维超滤膜概述及工作原理 中空纤维超滤膜是在较低的压差推动力作用下进行的筛孔分离过程，主要用于溶液中大分子物质、胶体、蛋白、微粒的分离和浓缩。超滤过程是在膜两侧产生一定的压力差后，溶剂、低分子物质和无机盐透过膜，而大分子物质、胶体等被半透膜所截留。超滤膜具有选择性表面层的主要原因是它具有一定大小和形状的孔，超滤膜的基本孔径为微米。
中空纤维超滤膜的分离机理主要有：1.溶质在膜表面和微孔内的吸附；2.粒径略小于膜孔的溶质在微孔中的停留，引起堵塞；3.粒径大于膜孔的溶质在膜表面的机械截留，即筛分。其中筛分是超滤过程的主要分离机理。 中空纤维超滤膜的操作方式可分为终端过滤和错流过滤。在终端过滤中，随着操作时间的延长，被截留的物质将在膜表面形成污染层，使过滤阻力不断增加，在操作压力不变的情况下，膜渗透速率将不断下降；而错流过滤，由于料液平行的流过膜表面，因此与传统的终端过滤相比，错流过滤可在较长的时间内维持较高的渗透通量。因此错流过滤目前已广泛的应用于超滤分离过程中。 中空纤维超滤膜组件的主要类型有管式、中空纤维和卷式三种。这三种膜组件的性能综合比较见表，在实际应用中应根据不同的处理对象加以选择。高污染的料液为避免浓差极化可选择组件流动状态好、对堵塞不敏感和易于清洗的组件，例如管式。但同时需考虑组件的造价、膜更换费和运转费。对于低污染和中等污染的料液则可选用中空超滤膜和卷式超滤膜。 表几种超滤膜组件的比较 为了保证一定的膜渗透通量和维持膜的使用寿命，必须对膜进行清洗。膜清洗频率与料液的污染程度和预处理措施的完善程度密切相关。膜清洗工艺可分为物理法和化学法两大类。物理法包括水力冲洗、气水混合冲洗、反冲洗。反冲洗是在膜组件中，将反向压力施加于膜渗透侧，弓I起渗透液的反向流动，以松动和去除膜进料侧表面的污染物。化学清洗所用的药剂和方法，需根据污染物进行决定。 2. 中空纤维超滤膜结构 中空纤维超滤膜组件是错流过滤系统的基础，制造方法是将具有微孔的纤维状膜束封装在膜壳中制成。超滤膜采用双皮层设计，不但能进行外压式操作，而且能进行内压式操作，从而使其应用领域得到大大的拓展。 超滤膜特性
近几年，中国城市突发性水环境污染事故频发，饮用水安全危机频现，人们对生活饮用水愈加关心，而反渗透纯水机和超滤膜净水机因能为人们提供优质饮用水而逐渐受到大家的关注，但反渗透纯水机和超滤膜净水机仍然有一些区别。 过滤机理的区别 反渗透纯水机采用的是反渗透膜过滤技术，其产水的pH值比进水的pH值低。反渗透膜是选择透过性膜，它能够去除掉所有溶解在水中的对人体有害的重金属离子，也能够去除掉溶解在水中的其它的离子，以及最大限度的去除溶解与水中的四氯化碳、三氯甲烷等对人体有害的有机物，原水中的水分子则保留下来供饮用，其它的包括细菌、病毒、污染物、水垢等均变为浓缩水被排出，就如水进入人的身体后，人体所能吸收的被保留下来，不能吸收的随尿液被排出体外。因此，反渗透纯水机有“体外肾脏”的美誉。 超滤膜净水机采用的是超滤膜过滤技术。超滤膜净化技术是纯物理的过滤，其依靠超滤膜表面密布的微孔进行筛分，过滤精度取决于超滤膜孔径大小和孔径均匀度，一般截留分子量以50000～200000Dalton为主，水中的悬浮物、微粒、细菌、胶体和病毒等大分子物质可被截留住，并且产水pH值不变，但水体中可溶性小分子物同时被保留水体中，这些小分子有的对人体有益，如适量的钙、锌、铁离子；有的对人体有害，如砷、汞、铅等重金属离子，以及四氯化碳、三氯甲烷等有机物。 与超滤相比，反渗透具有几个明显的优势。第一，能够去除溶解于水中的对人体有害的重金属离子（同时也去除水中硬度）；第二，能够去除水中的微小胶体等污染物（超滤不能去除掉的微污染物）；第三，能够最大限度的去除溶解与水中的四氯化碳、三氯甲烷等对人体有害的有机物。
产水水质的区别 反渗透纯水机和超滤膜净水机都能为人们提供达到我国颁布的饮用净水水质标准的饮用水。但反渗透纯水机的产水要优于超滤净水机的产水。 1.水质过硬宜选择反渗透纯水机 在中国的很多地方，烧水用的壶里，总是积着厚厚的一层“白霜”，大家管它叫水碱，说这是因为水“太硬了”：水中的碳酸氢钙，加热后分解出碳酸钙，进而附着在了容器的表面。根据科学研究发现，人如果长期饮用硬度较高的水，在体内容易产生结石；因为人的肝脏功能是把各种养料分解合成，变成身体必须的养分，由血液输送到心脏，再由心脏通过血管将养分运送到五脏六腑及60兆细胞。肾脏则是过滤网，从身体各部回流的血液，混合着许多废物和杂质，经过肾脏的过滤，从尿道排除体外。这时常常有一部分杂质会在体内积累，日积月累就会造成各种结石症。 如果您生活的地区，自来水硬度较大、水质有污染、水体成分较复杂，那么我们建议您使用反渗透纯水机，使用反渗透纯水机产水烧水的时候没有出现“白霜”的情况，另外水体中对人体有害的重金属离子和四氯化碳、三氯甲烷等对人体有害的有机物也被有效的去除；如果您生活的地区，源水水质很好未受污染，建议选用超滤膜饮水机。 2.泡茶宜选择反渗透纯水机的产水 2.1茶液中茶多酚对人体的影响 茶是公认的有益于人类健康的饮料，近年来国内外大量的科学研究表明茶多酚（TeaPolyphenols）是茶叶中最重要的功能成份，是对人体防病治病最有效的物质，很多茶效基本上是茶多酚在起作用。茶多酚为什么有益人体健康？了解
中空纤维超滤装置操作维护手册 1、超滤工作原理 中空纤维超滤膜分离技术是一种广泛应用于溶液和气体物质分离、浓缩和提纯的分离技术。它利用具有选择透过能力的薄膜做分离介质，膜壁密布微孔，原液在一定压力下通过膜的一侧，溶剂及小分子溶质透过膜壁为滤出液，而较大分子的溶质被膜截留，从而达到物质分离及浓缩的目的。膜分离过程为动态过滤过程，大分子溶质被膜壁阻隔，随浓缩液流出膜组件，膜不易被堵塞，可连续长期使用。过滤过程可在常温、低压下运行，无相态变化，高效节能。 中空纤维膜是分离膜的一种重要形式。在单位体积膜组件中，中空纤维膜的有效膜面积最大，过滤分离效率高，容易清洗，结构简单，操作方便，在生产过程中不产生二次污染。该结构是中空纤维膜结构，由纤维挤压形成。这种纤维具有非对称结构且细如发丝。数百万支纤维形成一束，将等长的多孔塑料管插入束中作给水分布器。纤维束两端用环氧树脂封装，一头密闭，一头开口形成产水流道。 中空纤维膜采用进口聚砜材质膜元件，外压式结构，化学稳定性优越,耐氧化剂能力强,亲水性好,污堵后容易清洗恢复。原水经前级过滤后进入中空纤维膜元件，产水由中空纤维膜中心出水孔流出，浓水流出,同时带走膜表面的污染物。 超滤组件选用湖州东洋水处理设备有限公司生产的CZW-1614A中空纤维膜元件，该膜元件属外压型超滤膜，具有结构紧凑，产水量特别大，操作压力低，耐余氯侵蚀性好，适用PH范围广的优点。 超滤膜元件为PS材质，在水质处理过程中无相变，体积小，易于实行编程自控，适应范围广，无环境污染等优点。超滤膜组件规格为：φ160×1380，截留分子量50000，单根实际产水流量≥5000l/h、25℃，设计产水流量≥1200l/h、25℃。回收率为80-90%。 中空超滤装置性能指标 表1
国电电力大同第二发电厂全厂废水回用技术改造工程 反渗透装置 （LXMRO-100） 运行维护手册 2005-9-1
批准：张旭兵 审定：陈玉虎 校核：冯春雨、黄生美编写：谢长血
目录 1 安全注意事项 1 1.1电气设备 1 1.2安全防护设施 1 1.3 安全检查项目 1 2 反渗透系统 3 2.1概述 3 2.2反渗透系统技术参数 3 2.3 反渗透进水水质要求 3 2.4反渗透装置 4 2.5反渗透辅助加药系统 5 2.5.1 阻垢剂投加系统 5 2.5.2 还原剂投加系统 6 2.6 保安过滤器 6 2.6.1基本情况 6 2.6.2 设备操作及运行 6 2.6.3 维护保养7 2.6.4 滤芯更换7 3 反渗透的运行操作8 3.1 反渗透启动前的检查8 3.2手动运行8 3.2.1 初次运行8 3.2.2 停机及冲洗(手动停止) 9 3.2.3 再次启动10 3.3 自动运行10 3.3.1 自动运行前的准备10 3.3.2 自动运行步序11
3.4 反渗透系统运行中的监督和调整13 3.5 运行注意事项14 4 反渗透装置的控制14 4.1概述14 4.2控制系统结构1 5 4.3控制系统的功能15 4.4加药量控制1 6 4.5高压泵的保护系统16 4.6反渗透的启停保护16 4.7反渗透运行控制16 4.8 控制步序1 7 4.8.1反渗透设备启动步序17 4.8.2 反渗透设备停运步序17 5 设备停运维护18 5.1停运维护概述18 5.2 反渗透系统在短期停运期间（4-25天）的管理: 18 5.3反渗透膜系统在较长时间(25天以上)停运期间的管理19 6 化学清洗20 6.1判断是否要清洗的条件20 6.2 反渗透组件污染后症状和对策20 6.3 化学清洗步骤21 6.3.1 置清洗液21 6.3.2 清洗时的pH值和温度范围21 6.3.3 膜清洗方法21 6.4 清洗注意事项22 7故障分析及排除方法23 8 附件－SDI测定方法25
UF超滤与RO反渗透的区别 超滤是利用一种压力活性膜，除去水中的胶体，颗粒和相对分子质量高的物质。反渗透一样，受压溶液是在压力下通过膜，膜的设计可使一定大小的分子被除去。超滤膜的孔结构与反渗透膜不同之处在于：它可使盐和其它电解物通过，而胶体与相对分子质量大的物质不能通过。反渗透膜则令盐和其他电解质也不能通过。 由于胶体物质和相对分子质量大的物质的渗透压力低，所以，超过滤所需要的压力比反渗透低，在一般情况下所用压力为0.07—0.7mpa。最高不超过1.05mpa。超滤的压力虽低，所用的膜却比较厚实。以中空纤维膜为例。反渗透用的膜不能反洗；而超滤用的膜则可以通过反洗来有效的清洗膜面，以保持其高流速。 超滤膜是由纤维素或非维素的聚合物注塑于多孔的支承材料上所构成，孔径大小约0.002-0.2um。膜件主要型式为中空纤维型和涡卷型，也有采用管状的。 中空纤维或卷式超滤膜是净水机的核心之一，是采用聚丙烯、聚砜等材料经过特殊的丝膜工艺技术加工而成，平均微孔径 0.01-0.03um。可浓缩和分离水中之大分子物质、微粒、胶体、有机物，截留细菌、热源、藻类。具有水通量大，不易堵塞，可重复清洗使用等特点。 超滤(UF) 过滤精度在0.001-0.1微米，是一种利用压差的膜法分离技术，可滤除水中的铁锈、泥沙、悬浮物、胶体、细菌、大分子有机物等有害物质，能保留一些矿物质元素。超滤不需要加电加压，仅依靠自来水压力进行过滤。是矿泉水、山泉水生产工艺中的核心部件。可用于中水回用设备。 反渗透(RO) 过滤精度为0.0001微米左右，是美国60年代初研制的一种超高精度的利用压差的膜法分离技术。是一种需要加电、加压的膜法分离技术，可滤除水中的几乎一切的杂质（包括有害的和有益的），只能允许水分子通过。一般用于纯净水、工业超纯水、医药超纯水的制造。
垃圾焚烧发电厂渗滤液处理工程 超滤系统 操作手册 嘉园环保股份
二〇一一年十月
目录 1、超滤膜系统简介 (4) 2、运行前准备 (4) 3、超滤膜的运行 (5) 3.1自动控制 (5) 3.2手动控制 (5) 3.2.1运行手动控制 (6) 3.2.2冲洗手动控制 (6) 3.2.3化学清洗手动控制 (7) 3.3超滤系统的运行操作 (7) 3.4超滤系统的清洗 (8) 3.4.1酸洗 (8) 3.4.2碱洗 (9) 4、超滤膜系统运行日志 (10) 5、膜装置运行禁止事项 (11) 6、超滤膜系统的维护 (12)
1、超滤膜系统简介 本工程超滤膜系统设计处理量为160m3/d，整套系统由产水系统、清洗系统、电气控制系统等所组成。系统采用外置式管式超滤膜，由德国BERCHOF公司生产，型号为83G-I5-V，膜长度为3.0m，膜总面积136m2。系统控制可实现自动、手动控制方式。在自动控制方式下，系统当中的所有设备动作均由PLC完成；在手动控制方式下，操作人员需在PLC控制面板下完成手动控制。具体处理工艺流程如图1所示： 图1 超滤系统处理工艺流程 2、运行前准备 系统运行前，检查系统设备是否处于完好状态，水、气、电是否畅通，并检查以下项目：（1）确认就地控制盘柜已合闸上电，将控制柜所有的断路器扳到“ON”位置，给机组上电。 （2）确认空气压缩机运转正常，开启供气给气动阀的阀门，定期给空压机和储气罐放水。 （3）确认袋式过滤器无堵塞、清洁，避免细小颗粒物（铁屑、沙粒等）进入膜处理系统，对膜组件造成不可挽回的刮伤，因而应定期检查不锈钢网堵塞情况。 （4）确认超滤膜处理系统的水泵处于正常状态，所有的气动阀门处于关闭状态，所有手动蝶阀处于全开状态。
肇东伊利乳业有限责任公司 软纯水项目 反渗透系统操作说明书 JJZY-GT06-04 北京建技中研环境科技有限责任公司 Beijing Jianjizhongyan Environment Science& Technology Co., Ltd. 二○○六年六月
目录 第一章反渗透技术原理1 1.1反渗透膜1 1.2反渗透膜的机能2第二章反渗透系统组成4 2.1系统处理规模与要求4 2.1.1产水水质、水量、回收率4 2.1.2进水水质4 2.2工艺流程4 2.3系统组成说明5 2.3.1多介质过滤器5 2.3.2保安过滤器5 2.3.3高压泵5 2.3.4反渗透装置5 2.3.5加药装置6 2.3.6清洗系统7 2.3.7纯水泵7 2.4工艺设备汇总7 2.5仪器仪表8第三章反渗透系统启动10 3.1药液的配置10 3.2多介质过滤器操作10
3.2.1运行操作10 3.2.2反冲洗11 3.3反渗透操作11 3.3.1启动前准备11 3.3.2开机12 3.3.3关机12 3.4控制连锁13第四章反渗透系统运行与维护14 4.1保安过滤器滤芯的清洗与更换14 4.2反渗透膜的清洗14 4.3反渗透膜元件的一般保存方法15 4.3.1适用范围15 4.3.2短期保存16 4.3.3长期停用保护16第五章设备常见故障与维修18附录：20表1.常见污染形式20表2.建议使用的常见清洗液21
注意： 违反操作规程的操作所造成的设备故障和损伤，以及在没有操作记录可以追溯情况下的性能偏离，索赔的请求是不会被接受的；同时对设备的检修也将造成困难。

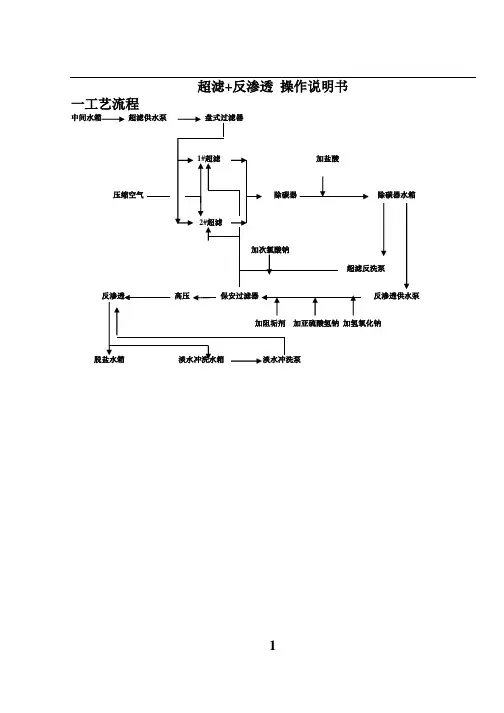

超滤+反渗透
三期脱盐水操作要点 一．超滤 1.1投运前检查工作 1.1.1 原水箱液位高于1.2米，原水箱出口门打开。 1.1.2 仪表及擦洗用储气罐压力高于0.4MPa。 1.1.3原水泵、超滤反洗水泵就地出入口门开关正常；超滤与原水泵对应关系已选择； 超滤反洗水泵、次氯酸钠加药泵已保证至少一台在主用位置。 1.2 超滤运行 1.2.1 投运时点击所要投运超滤的程控启动按钮，所选超滤自动投运，启动相关泵及阀 门；停运时点击手动停止按钮，所选超滤自动停运，停运相关泵并关闭阀门。1.2.2 超滤运行过程中注意调节原水泵频率，一般在25-35HZ间调节。使超滤进水流量 控制在170-190t/h。 1.2.3 超滤采用错流运行，回收率约90%。回收率通过错流手动门调节。 1.2.4 超滤多套运行，其中一套进入正洗时，该套超滤进水流量会变大，若进水流量超 过200t/h则需通过正洗手动门限制流量，防止超滤过流。 1.2.5 超滤进水压力应小于0.4 MPa，反洗压力小于0.2MPa，跨膜压差（TMP）小于 0.1MPa。跨膜压差计算公式：（进水+浓水）/2—产水 1.2.6 超滤应在反洗后的正洗步序进行停运操作。好处：膜刚进行进气反洗正洗操作， 膜表面干净；该步正洗加杀菌剂，防止停运超滤滋生微生物。 1.2.7 超滤累计运行48次后进行CEB操作，一般原则两次碱一次酸。Ceb及酸碱频率 可根据运行情况适度调整（如压差、进水铁离子等）。 1.2.8 超滤在前三台投运时，超滤与原水泵一一对应，当第四台超滤投运时，三台原水 泵同时升频以满足四台超滤运行，泵选择框中频率1为一一对应时的频率，频率2为三对四时的频率。 1.2.9 若四套超滤均运行，要停运其中一台时，应先停运第四套投运的超滤；若要停 运前三套投运超滤中的一套，则需将要停运超滤所选泵连接至第四套投运超滤，之后再停要停运的超滤。 1.2.10当多套超滤投运，假设超滤A正在进行反洗步序（反洗准备-正洗），而超滤B 也要进反洗步序时，则超滤B继续运行，直到A结束正洗后，B再进入反洗步 序。若出现多套超滤需要反洗时，则由A至B依次进行反洗。某套超滤进行CEB 操作时，其他超滤也会等待其完成后再进入反洗。 1.2.11 原水泵电气故障信号发出后，自动切换至备用泵。备用泵变为主泵，报故障泵 变为备用泵。 1.2.12 超滤投运时，应密切观察给水母管流量是否增加正常，尤其投运第2、3、4套 时，避免出现泵空转。 1.2.13 超滤运行时要注意次氯酸钠的正常投加。次氯酸钠投加不正常会导致超滤膜微 生物滋生，使膜压差增大，污堵超滤膜，超滤产水SDI不合格进而污染反渗透 等一系列问题。次氯酸钠投加可通过产水余氯表检查，若发现产水余氯小 0.3ppm则需检查加氯泵，避免出现泵启动但不上药的情况。 1.3 停运保养 1.3.1 连续停运一周以下时，每天进行一次进气至正洗的步骤。 1.3.2 连续停运一周以上，可联系设备厂家进行相关药剂保养。
超滤、纳滤、反渗透、微滤的区别 1、超滤(UF)：过滤精度在0.001-0.1微米，属于二十一世纪高新技术之一。是 一种利用压差的膜法分离技术，可滤除水中的铁锈、泥沙、悬浮物、胶体、细菌、大分子有机物等有害物质，并能保留对人体有益的一些矿物质元素。 是矿泉水、山泉水生产工艺中的核心部件。超滤工艺中水的回收率高达 95%以上，并且可方便的实现冲洗与反冲洗，不易堵塞，使用寿命相对较长。超滤不需要加电加压，仅依靠自来水压力就可进行过滤，流量大，使 用成本低廉，较适合家庭饮用水的全面净化。因此未来生活饮用水的净化 将以超滤技术为主，并结合其他的过滤材料，以达到较宽的处理范围，更全面地消除水中的污染物质。 2、纳滤(NF)：过滤精度介于超滤和反渗透之间，脱盐率比反渗透低，也是一 种需要加电、加压的膜法分离技术，水的回收率较低。也就是说用纳滤膜制水的过程中，一定会浪费将近30%的自来水。这是一般家庭不能接受的。 一般用于工业纯水制造。 3、反渗透(RO)：过滤精度为0.0001微米左右，是美国60年代初研制的一种 超高精度的利用压差的膜法分离技术。可滤除水中的几乎一切的杂质（包 括有害的和有益的），只能允许水分子通过。也就是说用反渗膜制水的过程中，一定会浪费将近50%以上的自来水。这是一般家庭不能接受的。一般用于纯净水、工业超纯水、医药超纯水的制造。反渗透技术需要加压、加电，流量小，水的利用率低，不适合大量生活饮用水的净化。 4、微滤（MF）：过滤精度一般在0.1-50微米，常见的各种PP滤芯，活性碳 滤芯，陶瓷滤芯等都属于微滤范畴，用于简单的粗过滤，过滤水中的泥沙、
铁锈等大颗粒杂质，但不能去除水中的细菌等有害物质。滤芯通常不能清洗，为一次性过滤材料，需要经常更换。①PP棉芯：一般只用于要求不高的粗滤，去除水中泥沙、铁锈等大颗粒物质。②活性碳：可以消除水中的异色和异味，但是不能去除水中的细菌，对泥沙、铁锈的去除效果也很差。③陶瓷滤芯：最小过滤精度也只0.1微米，通常流量小，不易清洗。 一、反渗透膜（RO膜）： RO是英文Reverse Osmosis membrane 的缩写，中文意思是（逆渗透），一般水的流动方式是由低浓度流向高浓度，水一旦加压之后，将由高浓度流向低浓度，亦即所谓逆渗透原理：由于RO 膜的孔径是头发丝的一百万分之五（0.0001 微米）, 一般肉眼无法看到，细菌、病毒是它的5000 倍，因此，只有水分子及部分有益人体的矿物离子能够通过，其它杂质及重金属均由废水管排出，所有海水淡化的过程，以及太空人废水回收处理均采用此方法，因此RO 膜又称体外的高科技人工肾脏。 1.什么是反渗透? 反渗透是60年代发展起来的一项新的膜分离技术,是依靠反渗透膜在压力下使溶液中的溶剂与溶质进行分离的过程.反渗透的英文全名是REVERSE OSMOSIS”,缩写为“RO”。 2.反渗透的原理： 首先要了解“渗透”的概念.渗透是一种物理现象.当两种含有不同盐类的水，如用一张半渗透性的薄膜分开就会发现，含盐量少的一边的水分会透过膜渗到含盐量高的水中，而所含的盐分并不渗透，这样，逐渐把两边的含
安全使用注意事项 出于本装置的性能及使用安全性考虑，操作人员必须遵守以下使用原则： １．操作人员必须具备机械、电气以及化学的基本知识和常识。 ２．操作人员必须熟悉本装置的性能、原理及使用方法等。 未经教育的其他人员禁止操作。 ３．定期进行点检。 ４．点检时发现设备有破损、漏水等不良现象，必须及时进行修复。５．在进行点检或修理时，必须注意防止误动作。 ６．药品的添加及储存时应注意安全，部分药品具有腐蚀性。
第一章：概要 1.1 简介 本使用说明书详细阐述了为贵公司提供的超滤设备的全部操作方法及控制原理。装置中所属的设备、仪表，如：泵类、减压阀、压力表、流量计、液位计等都附有各自设备、仪表的使用维护说明书及产品简介等资料，请参考阅读，并熟悉操作方法。 操作人员在操作本装置前务必要对本操作说明书及各设备、仪表的技术资料给予详细阅读并充分理解；要严格按照本操作说明书规范的内容执行系统的操作与维护，任何违反本操作说明书要求的操作都可能会造成系统的运行故障、设备损坏等问题，甚至会引发人身伤害事故。 1.2 处理工艺概要 本处理装置包括滤芯过滤和膜分离等处理工艺。 1.2.1滤芯过滤处理工艺 在原水进入超滤系统前，设置了保安过滤器，将可能造成膜损坏的、较大的机械性杂质过滤掉。 1.2.2膜分离处理工艺 经保安过滤器处理后的水进入超滤膜，能有效的降低原水的浊度及细菌。 1.3 处理设备概要 ①预处理设备┅┅保安过滤器。 ②超滤设备┅┅超滤膜单元。 ③清洗系统┅┅清洗设备。 ④加药系统┅┅次氯酸钠加药设备。
第二章：处理系统原理 2.1预处理 2.1.1 保安过滤器 为防治原水中有异物进入微滤膜系统，对膜造成损坏，在原水进入膜系统之前，设置了过滤精度为10μ的保安过滤器，将可能造成膜损坏的、较大的机械性质过杂滤掉，保证了微滤的进水要求。 2.2超滤处理 利用超滤膜能有效地去除水中的微粒、胶体、有机物和病菌等，能够去除少量的置换入水中的离子等，以保证出水的水质符合要求。 超滤膜主要有以下的性能和作用： ☆高精度：超滤能彻底滤除水中细菌、铁锈、胶体、大分子有机物等物质。 ☆长寿命：由于滤机采用垂直交叉过滤原理，自动清洗、不易脏堵，因此在正常使用情况下滤芯寿命为普通净水器的30—50倍。 ☆大通量：纯水制造中，可同时满足直饮、美容、沐浴、食用、清洁卫生等多种需要。 ☆低成本：由于滤机通量大，寿命长、免维护，因此每吨净化水处理成本仅一元左右，远远低于其它净化装置。一种先进的膜分离技术。利用超滤器能有效地去除水中的微粒、胶体、细菌、热源和有机物，适用于以分离、浓缩、净化为目的的各种生产工艺中。
废水回收系统手动操作规程 一、多介质过滤器系统手动操作 1、开机： ①检查多介质过滤器进水阀、上排阀是否已经开启。 ②初排废水池絮凝层：开启提升泵，将废水池底部的絮凝层排去一些，尽可能 的使其不进入到多介质过滤器。初排时水显深黄色，待水较清时，即可结束排放。排放时间约为3~4min。 ③换水：打开多介质过滤器下部排水阀，关闭上排阀，使其正洗换水约5~6min 左右，在设备停运8小时以上，应该要做到这一步，少于8小时，可以只要2min左右。 ④出水：正洗换水完毕后，可开启多介质过滤器出水阀，关闭多介质过滤器下 部排水阀。设备转入正常运行状态。（附注：关于多介质过滤器出水流量的确定，目前暂将进入废水池的流量确定为90m3/h，其絮凝剂与杀菌剂的投加也是按此流量来投加的。由于多介质过滤器是全流量过流，因而其产水量也是 90 m3/h。此后的超滤、RO系统的各项流量数据均是以此为基础而得出的， 在此也一并说明。） 2、停机： ①打开多介质过滤器上部排水阀，关闭出水阀。 ②停提升泵。（注意：在手动操作状态下，多介质过滤器进水阀、上排阀在停机 时，应为常开状态。） 3、多介质过滤器的反冲洗： 其反冲洗的条件一般有两种： ①压差法：当过滤器进出水压差到0.05~0.1MPa时，过滤器就应该要反冲洗了。 ②定期法：可根据现场废水水质情况，定时冲洗过滤器。根据现场的温度、水 质情况，建设每运行12小时反冲洗一次。 ③反冲的步骤： ⑴气冲洗：先将过滤器的下部排水阀、上部排水阀打开，关进水阀、出水阀，将砂滤器中的水排至下视镜中部即可，关闭下排阀，然后打开多介质过滤器进气阀，并注意砂层气洗情况。在此请注意进气阀一定要缓慢开户，否则压缩空气将
中空纤维超滤装置操作维护手册 超滤膜元件为PS材质，在水质处理过程中无相变，体积小，易于实行编程自控，适应范围广，无环境污染等优点。超滤膜组件规格为：φ160×1380，截留分子量50000，单根实际产水流量≥5000l/h、25℃，设计产水流量≥1200l/h、25℃。回收率为80-90%。中空超滤装置性能指标 1、超滤工作原理 中空纤维超滤膜分离技术是一种广泛应用于溶液和气体物质分离、浓缩和提纯的分离技术。它利用具有选择透过能力的薄膜做分离介质，膜壁密布微孔，原液在一定压力下通过膜的一侧，溶剂及小分子溶质透过膜壁为滤出液，而较大分子的溶质被膜截留，从而达到物质分离及浓缩的目的。膜分离过程为动态过滤过程，大分子溶质被膜壁阻隔，随浓缩液流出膜组件，膜不易被堵塞，可连续长期使用。过滤过程可在常温、低压下运行，无相态变化，高效节能。 中空纤维膜是分离膜的一种重要形式。在单位体积膜组件中，中空纤维膜的有效膜面积最大，过滤分离效率高，容易清洗，结构简单，操作方便，在生产过程中不产生二次污染。该结构是中空纤维膜结构，由纤维挤压形成。这种纤维具有非对称结构且细如发丝。数百万支纤维形成一束，将等长的多孔塑料管插入束中作给水分布器。纤维束两
端用环氧树脂封装，一头密闭，一头开口形成产水流道。 中空纤维膜采用进口聚砜材质膜元件，外压式结构，化学稳定性优越,耐氧化剂能力强,亲水性好,污堵后容易清洗恢复。原水经前级过滤后进入中空纤维膜元件，产水由中空纤维膜中心出水孔流出，浓水流出,同时带走膜表面的污染物。 超滤组件选用湖州东洋水处理设备有限公司生产的CZW-1614A中空纤维膜元件，该膜元件属外压型超滤膜，具有结构紧凑，产水量特别大，操作压力低，耐余氯侵蚀性好，适用PH范围广的优点。 超滤膜元件为PS材质，在水质处理过程中无相变，体积小，易于实行编程自控，适应范围广，无环境污染等优点。超滤膜组件规格为：φ160×1380，截留分子量50000，单根实际产水流量≥5000l/h、25℃，设计产水流量≥1200l/h、25℃。回收率为80-90%。 中空超滤装置性能指标。 工作压力Mpa ≤0.15 反洗压力Mpa ≤0.1 标准水温℃ 25 回收率％ 80-90 2、安装调试与运行 2.1 安装注意事项
一、总则 1.1本技术规范书适用于工业园区取供水工程超滤、反渗透及离子交换除盐水系统及其配套设备，它提出了该设备本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 需方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。 1.3 如果供方没有以书面对本招标书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本招标书的要求。如有异议，不管是多么微小，都应在差异表中提出。 1.4 从签订合同之后至供方开始制造之日的这段时期内，需方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，供方应遵守这些要求。 1.5 本技术规范书所引用的标准若与供方所执行的标准发生矛盾时，按较高的标准执行。 1.6 供方对成套系统设备(含辅助系统与设备)负有全责，即包括分包（或采购）的产品。分包（或采购）的产品制造商应事先征得需方的认可。 1.7设备采用的专利涉及到的全部费用均已包含在设备报价中，供方保证需方不承担有关设备专利的一切责任。 1.8 本招标文件为订货合同的附件，与合同正文具有同等效力。 1.9 本工程采用KKS标识系统。供方提供的技术资料（包括图纸）和设备标识有KKS编码。具体标识要求由设计院提出，在设计联络会上讨论确定。
二、工程概况 2.1工业园区取供水工程，主要为园区内焦化锅炉等提供水源。 2.2 厂址条件 本期取供水工程，厂址设在临涣工业园内，所在区域地形系平原，地势平坦。设备通过公路和铁路运抵现场。 2.3气象特征值 2.3.1厂址： 2.3.2年平均大气温度13.0℃ 2.3.3年平均相对湿度64% 2.3.4极端最高气温41.1℃ 2.3.5极端最低气温-26.8℃ 2.3.6多年平均降水量608.2mm 2.3.7多年平均大气压力1008.6hPa 2.3.8最大积雪深度23cm 2.3.9多年平均风速 2.9m/s 2.3.10多年最大瞬时风速22.7m/s 2.3.11 10分钟平均最大风速22.3 m/s 2.3.12 地震基本烈度7度 2.4 厂区工程地质 厂址工程地质条件及稳定性良好，不易发生地质灾害，不压覆矿产，不压文物，适合工程建设。
超滤系统操作步骤 1、运行（接双介质过滤器投运行） a．开启产水阀；b．开启进水阀；c．开启清水泵；运行35分钟进行一次水反洗 2、水反洗（运行状态转水反洗） 2.1正冲状态： a．开启顶浓水阀（上排阀）；b．关闭产水阀；约5秒 2.2正冲+反洗 a．开启反洗进水阀；b．启动超滤反洗水泵；约25秒 2.3正冲 a．关闭反洗进水阀；b．停止超滤反洗水泵；（如不进行下面步骤转投入运行操作步骤）约10秒 3、夹气反洗（水反洗转夹气反洗） 3.1正冲 a．开启顶浓水阀（上排阀）；b．关闭产水阀；约5秒 3.2正冲+夹气 a．开启进气阀；约10秒 3.3正冲+反洗 a．关闭进气阀；b．开启反洗进水阀；c．启动超滤反洗水泵；约25秒 3.4正冲 a．停止超滤反洗水泵；b．关闭反洗进水阀；约10秒 4、化学增强反洗（运行转化学增强反洗） 4.1正冲 a．开启上排阀；b．关闭产水阀；约5秒 4.2反洗 a．停止清水泵；b．关闭进水阀；c．开启底浓水阀（下排阀）；d．关闭产水阀；e．开启反洗进水阀；f．启动超滤反洗水泵；约15秒 4.3加碱（烧碱）
a．启动碱计量泵，启动次氯酸钠计量泵；约60秒 4.4浸泡 a．停止超滤反洗水泵，停止碱计量泵，停止次氯酸钠计量泵；b．关闭下排阀；c．关闭反洗进水阀；约10分钟 4.5反洗 a．开启下排阀；b．开启反洗进水阀；c．启动超滤反洗水泵；约70秒 4.6加酸 a．启动酸计量泵；约60秒 4.7浸泡 a．停止酸计量泵，停止超滤反洗水泵；b．关闭下排阀；c．关闭反洗进水阀； 约10分钟 4.7反洗 a．开启下排阀；b．开启反洗进水阀；c．启动超滤反洗水泵；约70秒 4.8正冲 a．停止超滤反洗水泵；b．开启上排阀；c、关闭下排阀；d．关闭反洗进水阀；e．开启进水阀；f．投入MF运行。约10秒后，转入运行或备用状态；
