1、检修排水常采用什么操作方式？为什么？
2、集水井的有效容积如何确定？其容积过大或过小有何问题？
3、水电站的排水方式有哪几种？
4、机组检修排水时，具体操作过程是怎样的？
5、混流式和轴流式水轮机顶盖排水有什么不同，为什么？
6、水电厂内设置排水系统的目的是什么？
7、渗漏排水又常用什么操作方式？为什么？
8、检修排水量与哪些因素有关，怎样计算它？
水轮机、水泵及辅助设备课程考核说明及期末复习指导 (水利水电工程专业专科) 中央广播电视大学 2003.5
一、关于课程考核的有关说明 《水轮机、水泵及辅助设备》是中央广播电视大学水利水电工程专业专科限修的一门专业课。本教材针对水利水电工程专业的各不同专业方向所编写，适合于水利水电动力工程、水利建筑工程与农业水利工程方向，各专业方向根据要求选学不同的内容。具体要求参考文字教材的使用说明。 1. 考核对象 中央广播电视大学高等专科水利水电工程专业开放教育试点的学生。 2. 考核方式 本课程采用平时作业考核和期末考试相结合的考核方式，满分为100分，及格为60分。其中期末考试成绩占考核总成绩的80%；平时作业考核成绩占考核总成绩的20%。 平时作业以各章的自我检测题和习题为主，由辅导教师按完成作业的质量进行评分。学员平时作业的完成、阅改情况由中央电大和省电大分阶段进行检查。 期未考试由中央电大统一命题，统一组织考试。 3. 命题依据 本课命题依据1999年6月审定通过的{开放教育试点水利水电工程专业(专科)水轮机、水泵及辅助设备课程教学大纲}和为本专业编写的多种媒体教材，包括：文字教材：由陈德新、杨建设主编的《水轮机、水泵及辅助设备》；录像教材：由杨建设主讲的录像教材，共20讲，10学时；CAI课件(光盘)：《水轮机、水泵及辅助设备辅助教学课件》。 本考核说明是考试命题的基本依据。 4. 考试要求 本课程考核的要求与课程教学总体要求相一致。即：牢固掌握基本概念，充分理解基本工作原理，正确掌握基本计算方法。 本考核说明对各章内容规定了考核知识点和考核要求，考试按了解、理解和掌握三个层次提出学生应达到的考核标准。 5. 命题原则
情景1 水轮机概论 1.1 水轮机基本参数 水轮机是把水流能量转换成旋转机械能的水力机械，是水电厂最主要的动力设备。水轮机主轴带动发电机轴旋转，利用发电机将机械能转换成电能。水轮机一般装在水电站的厂房内，如图1-1所示，当水流经引水道进入水轮机，由于水流和水轮机的相互作用，水流的能量便传给了水轮机，水轮机获得能量后开始旋转而做功。因为水轮机轴和发电机轴相连，水轮机便把它获得的能量传给了发电机，并驱动带有磁场的发电机转子转动而形成旋转磁场，发电机定子绕组切割磁力线而感应出电动势，带上外负荷后便输出了电流。 当水流通过水轮机时，水能即转变成机械能，这一工作过程的特性可用水轮机基 本参数来表征。其基本参数有：水头H 、流量Q 、功率P 、效率η和转速n 等。 1.1.1 水轮机水头H 1．净水头H 净水头是水轮机进口与出口测量断面的总水头差，即水轮机做功用的有效水头，用符号H 表示，单位为m 。图1-2为反击式水电站水轮机装置示意图。 对于反击式水轮机，进口断面取在蜗壳进口处Ⅰ-Ⅰ断面，出口断面取在尾水管出口Ⅱ-Ⅱ断面，则净水头为 ??? ? ??++-???? ??++=I I g g p Z g g p Z H II II II II I I 2222υαρυαρ （1-1） 式中：Z I 、Z II 分别为断面Ⅰ-Ⅰ和Ⅱ-Ⅱ处相对于某基准的位置高度，m ；I p 、II p 分别为断面Ⅰ-Ⅰ和Ⅱ-Ⅱ处的流体压强，Pa ； I υ、II υ分别为Ⅰ-Ⅰ和Ⅱ-Ⅱ处过流断面的平 图1-1 拦河坝式水电站坝后式厂房 1-水轮机；2-发电机；3-尾水管；4-桥机；5-引水道
均流速，m/s ；I α、II α分别为Ⅰ-Ⅰ和Ⅱ-Ⅱ处的过流断面速度分布不均匀系数；ρ为水的密度，kg/m 3；g 为重力加速度。 净水头H 又可表示为： 1-?-=A g h H H （1-2） 式中：H g 为水电站水头（毛水头）；1-?A h 为水电站引水建筑物中的水力损失。 毛水头是水电站上、下游水位的高程差，用符号g H 表示，单位为m 。 2．额定水头H r 额定水头是水轮机在额定转速下，输出额定功率时的最小净水头，单位为m 。 3．设计水头H d 设计水头是水轮机在最高效率点运行时的净水头，单位为m 。 4．最大（最小）水头H max （H min ） 最大（最小）水头是在运行范围内，水轮机水头的最大（最小）值，单位为m 。 5．加权平均水头H w 加权平均水头是在电站运行范围内，考虑负荷和工作历时的水轮机水头的加权平均值，单位为m 。 图1-2 立轴反击式水轮机的工作水头
试卷代号：2051 福建广播电视大学2015—2016学年度第1学期“开放专科”模拟卷 水轮机、水泵及辅助设备试题纸（开） 请将答案写在答题纸上 2016年1月 一、判断题(共20分，每小题2分，对的打√，锚的打×) 1、水轮机工作水头是水电站库水位与尾水位之差。（） 2、混流式水轮机应用水头在几十米到数百米之间。（） 3、50-200m的水电站既可使用混流式水轮机，也可使用斜流式水轮机。（） 4、灯泡式水轮机不是一种全贯流式水轮机。（） 5、.双击式水轮机是反击式水轮机的一种。（） 6、斜流式水轮机是冲击式水轮机的一种。（） 7、反击式水轮机的流道可以是开敞式的。（） 8、对于同系列水轮机尺寸越大效率越高。（） 9、水轮机等开度线的形状与其比转速有关。（） 10、甲水轮机空化系数与水轮机的装置空化系数是同一个概念。（） 二、选择题(共20分，每小题2分) 1、冲击式水轮机是靠( )做功的。 A水流的动能B水流的动能与势能 2、反击式水轮机转轮是( )。 A整圆周进水B部分圆周进水 3、水轮机输出有效功率的必要条件是( )。 A进口环量必须大于0 B进口环量必须大于出口环量 4、轴流式水轮机中水流的( )转轮的轴线方向一致。 A绝对速度B轴面速度 5、水轮机的空化系数。是水轮机( )的相对值。A动态真空B静态真空 6、尾水管补气的目的是( )。 A减轻尾水管的压力脉动B消除叶片空化 7、低水头电站采用混凝土蜗壳的原因是( )。 A水流状态好B径向尺寸小，经济 8、混凝土蜗壳的断面为( )。 A圆形断面B梯形断面 9、导水机构调节流量的实质是( )。 A改变导叶出口面积B改变导叶出口水流角度 10、水头高于40米的水轮机采用( )。 A混凝土蜗壳B金属蜗壳 三、简答题（共36分，每题6分） 1、简述水电站的生产过程及主要设备的名称及作用？ 2、轴流转桨式水轮机有哪些主要部件？其作用是什么？ 3、高比转速水轮机用于高水头电站有什么问题？ 4、水电站中使用哪些油品？其作用是什么？ 5、定桨式水轮机与转桨式水轮机有什么区别？ 6、简述间隙空化原因及易生部位？ 四、计算题（共24分，每题12分） 1、某水电站上游水位=1000m ? 上 ，下游水位=950m ? 下 ，水轮机的单位流量3 Q=20m/s，引水管损头h=1m ?，假定水轮机的效率=90% η，发电机的效率g =0.96 η，试求该水轮机的出力P与发电机的出力 g P。注：水轮机的工作水头g H=H h -?， g H为毛水头。 2、水电站水轮机的工作水头为100m，流量为2303 m/s，机组的出力为 201.35MW，发电机的效率 g =0.97 η，求水轮机的出力P与效率η。 《水轮机、水泵及辅助设备》试题第1页（共2页）《水轮机、水泵及辅助设备》试题第2页（共2页）
水力发电学报 JOURNAL OF HYDROELECTRIC ENGINEERING 1999年第1期No.1 1999 大型水轮机及其辅助设备 安装技术几点进展 宋晶辉胡鹏程 提要 近几年来，大型水轮机及其辅助设备的安装技术有了较大发展，蜗壳工地水压试验、联轴螺栓火焰加热工艺、油系统管道氩弧焊封底技术。不仅可以加快施工进度，节省工程投资，而且对提高安装质量，保障电站安全经济运行具有较现实的意义 关键词水轮机及其辅助设备安装技术经济效果 The New Progresses in Installation Technics of Large Hydraulic Lurbine and Auxiliary Equipment Song Jinghui Gezhouba Hyaroelectric Station Yichang 443002 Hu Pengcheng Mechanical and electrical co. Gezhouba Yichong 443002 Abstract The big develop ment was seen in installation technils for large hydraulic turbine and auxiliary equipment in recent years. Hydraulic pressure test of spiral case, flame process for conpling bolt, argon arc weld for oil circuit system. not only speed up construction project, but also high quality secure. Key Words Hydraulic turbine Auxiliary eqnipment Setting tachnical 一、引言
水利水电专业水轮机、水泵及辅助设备试题一、判断题(对打√，错打X，共15分) 注：水动方向做全部(每题1分)；其他专业方向做1—10题(每题L 5分) 1. 水轮机的工作水头等于水电站的毛水头。( ) 2．水轮机的效率是水轮机的轴功率与输入水轮机的水流功率之比。( ) 3．反击式水轮机流道中的压力是保持不变的。( ) 4．冲击式水轮机流道中的压力保持不变。·( ) 5．水轮机转轮中的水流运动是牵连运动与相对运动的合成。( ) 6．空化是在高温状态下由于液体内部发生的汽化现象。( ) 7．翼型空化只发生在反击式水轮机中。( ) 8．泥沙多的水流容易发生空化，( ) 9．水轮机尺寸越大效率越高。( ) lo．蜗壳中实际的水流不是轴对称的。( ) 11．水泵出口水流环量必须大于进口环量才能向高处扬水。( ) 12．水泵的相似率与水轮机的相似率实质是相同的。( ) 13．任何水电站都必须设置机组的进水阀。( ) 14．水电站的用油分透平油与绝缘油两类。( ) 15。水轮机调速器能调节机组有功功率，也能调节无功功率。( ) 二、单项选择题(每小题L 5分，共15分) 1．冲击式水轮机是靠( )做功的。 A．水流的动能B．水流的动能与势能 2．反击式水轮机转轮是( )。 A．整圆周进水的B．部分圆周进水 3．水轮机输出有效功率的必要条伺：是( )。 A．进口环量必须大于0 B．进口环量必须大于出口环量 4．轴流式水轮机中水流的( )和转轮的轴线方向一致。 A．绝对速度 B. 轴面速度 5．水轮机的空化系数。是水轮机( )的相对值。 A．动态真空 B. 静态真空 6．尾水管补气的目的是( )。 A．减轻尾水管的压力脉动 B．消除叶片空化 7．水轮机模型综合特性曲线以( )作为坐标参数。 A．n11，Q11B．H，P 8．混凝土蜗壳的断面为( )。 A. 圆形断面B．梯形断面 9．导水机构调节流量的实质是( )。 A．改变导叶出口面积 B. 改变导叶出口水流角度 10．尾水管相对损头与( )。 A. 水轮机的比转速有关 B．水轮机工作水头有关 三、简答题(每小题10分，共30分) 注：水动方向可从中任选三题，其他专业方向做前三题 1．简述水电站的生产过程及主要设备的名称及作用? 2．轴流转桨式水轮机有哪些主要部伺：?其作用是什么? 3．简述间隙空化原因及易发部位? 4．水电站中使用哪些油品?其作用是什么? 5．机械式水轮机调速器由哪几大部分构成?其作用各是什么? 四、计算题(每小题20分，共40分) 一、判断题(对打√，错打X，共15分)
规程修改控制表
水轮机及其辅助设备运行规程 第一部分：水轮机 1 主题内容与适用范围 （1）本规程给出了株溪口水力发电厂水轮机及其辅助设备的主要技术参数，规定了其运行操作、运行监视与维护、故障及事故处理的基本原则和方法。 （2）本规程适用于株溪口水力发电厂的生产运行管理。 2 引用标准 （1）《水轮机基本技术条件》 （2）《水轮机调速器与油压装置技术条件》 （3）《水轮发电机启动试验规程》 （4）《灯泡贯流式水轮机发电机安装工艺导则》 （5）《水力发电厂计算机监控系统基本技术条件》 （6）浙江富春江水电设备有限公司提供的技术参数和说明书 3 水轮机运行的一般规定 3.1 运行机组的基本要求和注意事项 （1）调速器分开度调节和功率调节两种控制方式；机组正常运行时，调速器应在“自动”位置。 （2）机组带满负荷或在高温季节运行时，应加强对设备的检查和调整，严格监视各部温度和振动不得超过允许值。 （3）机组应尽量运行在最优工况区，避免在气蚀振动区长时间运行。 （4）根据水头和流量合理调整机组运行方式，保证机组高效率运行。 （5）定时检查拦污栅压差，及时联系清渣，并根据压差的大小合理调整机
组运行方式。 （6）水轮机运行中其保护、信号及自动装置应正常投入。各保护、信号及自动装置的整定值，由专业人员按规定的程序调整。机组的机械保护投退或定值调整，必须经集控当班值长和总工程师批准。 （7）当水头小于3.5m时，机组应退出运行。 3.2 备用机组的基本要求 （1）备用机组应视同于运行机组，保证能随时“启动”； （2）备用机组应每隔72小时轮换一次； （3）冬天的备用机组应检查轴承油箱、高位油箱加热器定值正确，工作正常，轴承油温低于20℃时，适时启动轴承油泵对机组轴承油系统进行循环。 4 设备参数 4.1 水轮机参数 表1：水轮机参数
01水轮机及其辅助设备运行规程定稿
精品资料 0 20 一月二月三月四月 Q/WSD 105001—2010 水轮发电机及其辅助设备运行规程 范围 本标准规定本厂水轮发电机组及其辅助设备的运行注意事项、运行限额数据，机组恢复备用和开停机前的检查，机组检修及试验安全措施，机组故障和事故处理等方面的内容。 本标准适用于水轮发电机组及其辅助设备的运行。 1 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 DL/T710—1999 《水轮机运行规程》 DL/T792—2001 《水轮机调速器及油压装置运行规程》 本标准依据制造厂家有关技术文件。 2 水轮发电机运行 注意事项 3.1.1 机组注意事项 3.1.1.1 1F 、2F 、4F 机组调速器上因手操缸反馈钢丝绳已取消，调速器切手操缸操作后无反馈，故其正常运行方式为：开度机械开度限制全开，其操作增、减按纽电源小空开“断开“位置。只有机组在停机状态须做防转动措施时，才可将机组开限压至零。机组运行
时，严禁切“手操缸”模式运行，特殊情况必须经发电部和生技部领导同意后方可切“手操缸”控制。 3.1.1.2 机组的开停机，尾水门和进水口工作门的起落操作，必须经值守长允许。对设备的操作、巡回检查、检修交待、定期工作、事故处理等工作完成后，必须向值守长汇报。 3.1.1.3 开启机组进水门、尾水门之前应检查下列设备： a）蜗壳、支持盖、尾水管、转轮室各人孔门均已封闭。 b）蜗壳、尾水管各盘形排水阀全部关闭并锁锭。 c）压油装置和事故压油装置工作正常。 d）调速系统工作正常，导水叶全关。 e）顶盖排水泵工作正常。 f）机坑漏油泵工作正常。 g）主轴密封水投入或空气围带投入。 h）进水口检修门在提起位置。 3.1.1.4 Q/WSD 105 范围 0 注意事项 0 3.1.1.5 3.1.1.6 闸门的操作顺序：机组检修：先关进水口检修门，后关尾水门；检修后恢复备用：先开尾水门，后开进水口检修门。 3.1.1.7 机组继电保护、自动装置和仪表的整定值，运行或备用机组的有关设备，任何人员不得任意改变和退出。机组水机保护（机组过速、轴承超温、事故低油压）的投、退，应得到生产付厂长（或总工程师）批准后方可进行，执行后应通知发电部、维护、生产技术部相关负责人。 3.1.1.8 设备经过检修后，办票人员应进行全面检查，并会同检修人员进行必要的启动操作试验，同时要求进行检修交待。 3.1.1.9 油、水、风系统检修后应做设备启停、充油、充水、充气等试验，不得有漏油、漏水、漏气现象。 3.1.1.10 机组大修、小修工作结束，检修各工作面应在检修记录本上对检修情况进行交待。机组大、小修过程中安全措施的增减应由工作总负责人与值守长联系，检修机组安全措施的拆除、机组的启、停等试验必须得到值守长的命令方可进行。 3.1.1.11 机组停机备用时，应投入机组大轴密封水止漏，密封水压一般调整在0.02— 0.05Mpa之间。停机后若顶盖漏大，可用气将大轴密封块顶起，若经多次冲气无效漏水依然较大，可投入空气围带止水。 3.1.1.12 机组因防转动措施投入2GDP后，应注意监视事故油槽油压、油位，以及相邻机组回油箱油位有无异常，防止非供油机组回油箱溢油或供油机组的回油箱油位过低。 3.1.1.13 机组做防转动措施需投入2GDP前，为减少对油系统管路的冲击，可按以下步骤操作：全关X151阀-- 投入2GDP电磁阀--缓慢打开X151阀--检查事故配压阀投入正常—全开X151阀。 3.1.1.14 机组压油装置或高压气系统贮气罐零起建压时，则应将各机组压油装置自动补气回路关闭。
水轮机及附属设备 作业风险防范和辨识手册 吉林省吉能电力集团有限公司两江水力发电公司 目录 一、风险评估通用部分 (1)
二、作业/操作风险防范（通用部分） (15) 2.1作业前的风险防范 (15) 2.2作业变更风险防范 (16) 2.3完工前的风险防范 (16) 三、水轮机及附属设备作业风险辨识 (18) 1.水轮机导轴承 (18) 1.1水导轴承拆装 (18) 1.5水导轴承间隙检查调整 (24) 1.6水导油却器检查、清洗与耐压试验 (25) 2.主轴密封 (26) 2.1主轴密封拆装、部件检查处理 (26) 2.2主轴密封磨损量检查测量（必要时更换） (28) 2.3主轴密封安装 (29) 2.4检修密封拆装、部件检查处理 (29) 3. 控制环、拐臂、套筒 (30) 3.1导叶拐臂、套筒拆装、检查处理 (30) 3.2剪断销检查与处理 (32) 3.3导叶轴套及密封检查更换 (33) 3.4控制环拆除、检查、防腐处理 (35) 3.5控制环立面、端面滑动轴承检查更换 (36) 4. 主轴 (37) 4.1水轮机轴与发电机轴联接螺栓的拆装 (37) 4.2转轮与大轴联接螺栓拆、装及大轴吊至安装间 (39) 4.3主轴除锈、探伤、防腐处理 (41) 4.4水轮机大轴安装垂直度的测量 (42) 5. 顶盖与上迷宫环 (43) 5.1顶盖与座环把合螺栓的拆装 (43) 5.2顶盖整体提升 (44) 5.3上迷宫拆除、检查、更换 (46) 5.4顶盖分瓣、组合 (48) 5.5分瓣顶盖吊装 (49) 5.6顶盖解体清扫、防腐 (51) 5.7顶盖高程水平检查调整 (52) 5.8上迷宫间隙检查测量 (54) 6. 尾水锥管与下迷宫环 (55) 6.1尾水管锥管拆装 (55) 6.2尾水管锥管清扫、防腐 (56) 6.3下迷宫检查、更换 (58) 6.4下迷宫间隙检查测量 (60) 7. 底环 (61) 7.1底环与座环把合螺栓的拆装 (61) 7.2拆装底环 (63) 7.3底环清扫、防腐 (65) 7.4底环高程水平检查调整 (66)

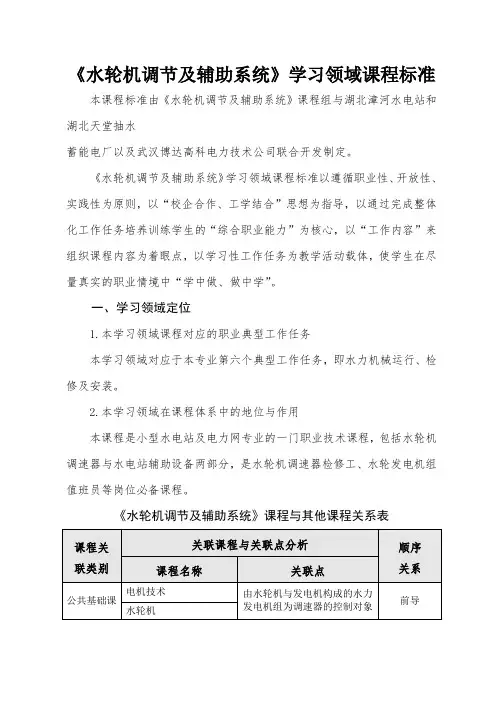

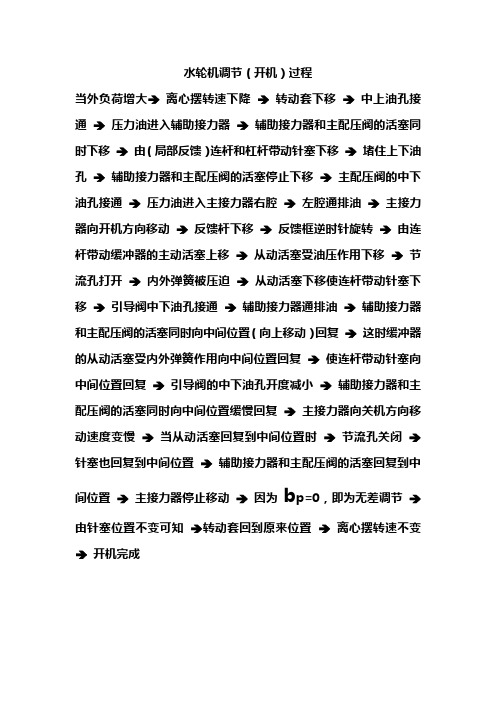

《水轮机调节及辅助系统》学习领域课程标准本课程标准由《水轮机调节及辅助系统》课程组与湖北漳河水电站和湖北天堂抽水 蓄能电厂以及武汉博达高科电力技术公司联合开发制定。 《水轮机调节及辅助系统》学习领域课程标准以遵循职业性、开放性、实践性为原则，以“校企合作、工学结合”思想为指导，以通过完成整体化工作任务培养训练学生的“综合职业能力”为核心，以“工作内容”来组织课程内容为着眼点，以学习性工作任务为教学活动载体，使学生在尽量真实的职业情境中“学中做、做中学”。 一、学习领域定位 1.本学习领域课程对应的职业典型工作任务 本学习领域对应于本专业第六个典型工作任务，即水力机械运行、检修及安装。 2.本学习领域在课程体系中的地位与作用 本课程是小型水电站及电力网专业的一门职业技术课程，包括水轮机调速器与水电站辅助设备两部分，是水轮机调速器检修工、水轮发电机组值班员等岗位必备课程。 《水轮机调节及辅助系统》课程与其他课程关系表
