光耦合器

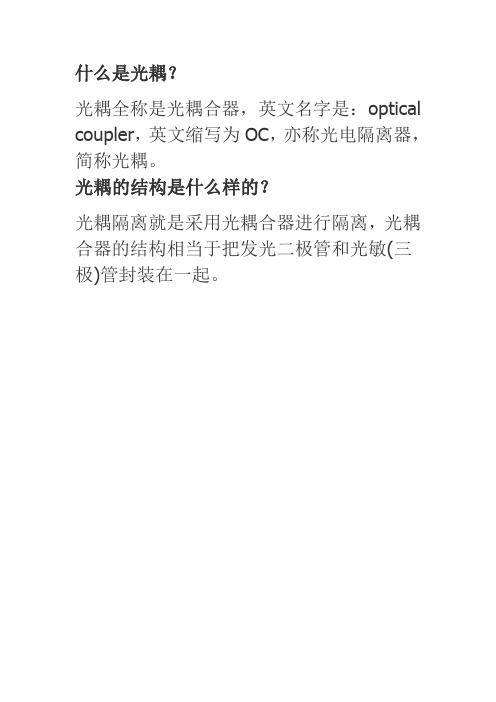

英文缩写为OC）亦称光电隔离器或光电耦合器，简称光耦。它是以光为媒介来传输电信号的器件，通常把发光器（红外线发光二极管LED）与受光器（光敏半导体管）封装在同一管壳内。当输入端加电信号时发光器发出光线，受光器接受光线之后就产生光电流，从输出端流出，从而实现了“电—光—电”转换。以光为媒介把输入端信号耦合到输出端的光电耦合器，由于它具有体积小、寿命长、无触点，抗干扰能力强，输出和输入之间绝缘，单向传输信号等优点，在数字电路上获得广泛的应用。

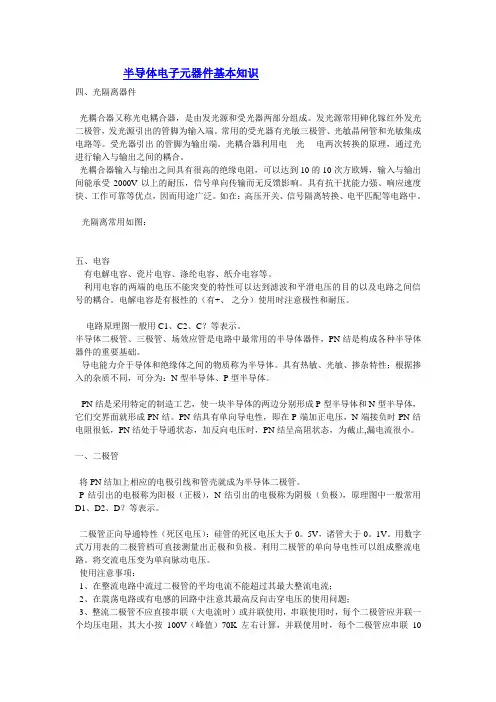

工作原理
耦合器以光为媒介传输电信号。它对输入、输出电信号有良好的隔离作用，目前它已成为种类最多、用途最广的光电器件之一。光耦合器一般由三部分组成：光的发射、光的接收及信号放大。输入的电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大提高计算机工作的可靠性。
优点
光耦合器的主要优点是：信号单向传输，输入端与输出端完全实现了电气隔离，输出信号对输入端无影响，抗干扰能力强，工作稳定，无触点，使用寿命长，传输效率高。光耦合器是70年代发展起来产新型器件，现已广泛用于电气绝缘、电平转换、级间耦合、驱动电路、开关电路、斩波器、多谐振荡器、信号隔离、级间隔离、脉冲放大电路、数字仪表、远距离信号传输、脉冲放大、固态继电器(SSR）、仪器仪表、通信设备及微机接口中。在单片开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。

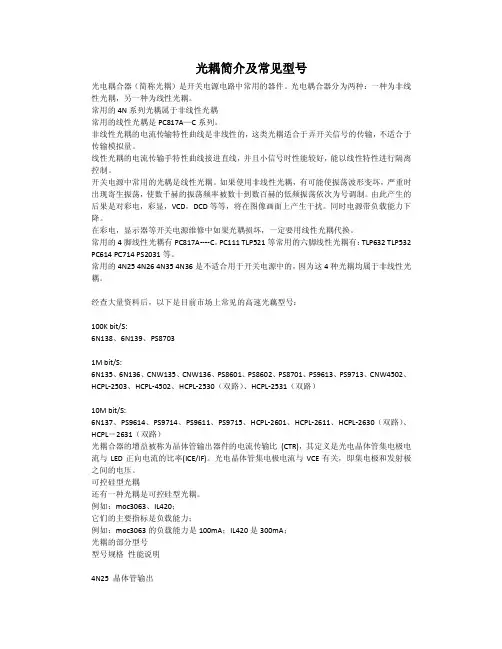

光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。
由于光电耦合器的品种和类型非常多，在光电子DATA手册中，其型号超过上千种，通常可以按以下方法进行分类：
⑴按光路径分，可分为外光路光电耦合器（又称光电断续检测器）和内光路光电耦合器。外光路光电耦合器又分为透过型和反射型光电耦合器。
⑵按输出形式分，可分为：
a、光敏器件输出型，其中包括光敏二极管输出型，光敏三极管输出型，光电池输出型，光可控硅输出型等。
b、NPN三极管输出型，其中包括交流输入型，直流输入型，互补输出型等。
c、达林顿三极管输出型，其中包括交流输入型，直流输入型。
d、逻辑门电路输出型，其中包括门电路输出型，施密特触发输出型，三态门电路输出型等。
e、低导通输出型（输出低电平毫伏数量级）。
f、光开关输出型（导通电阻小余10Ω）。
g、功率输出型（IGBT/MOSFET等输出）。
⑷按传输信号分，可分为数字型光电耦合器（OC门输出型，图腾柱输出型及三态门电路输出型等）和线性光电耦合器（可分为低漂移型，高线性型，宽带型，单电源型，双电源型等）。
⑸按速度分，可分为低速光电耦合器（光敏三极管、光电池等输出型）和高速光电耦合器（光敏二极管带信号处理电路或者光敏集成电路输出型）。
⑹按通道分，可分为单通道，双通道和多通道光电耦合器。
⑺按隔离特性分，可分为普通隔离光电耦合器（一般光学胶灌封低于5000V，空封低于2000V）和高压隔离光电耦合器（可分为10kV，20kV，30kV等）。
⑻按工作电压分，可分为低电源电压型光电耦合器（一般5～15V）和高电源电压型光电耦合器（一般大于30V）。
1.输入和输出端之间绝缘，其绝缘电阻一般都大于10000MΩ，耐压一般可超过1kV，有的甚至可以达到10kV以上。
2.由于光接收器只能接受光源的信息，反之不能，所以信号从光源单向传输到光接收器时不会出现反馈现象，其输出信号也不会影响输入端。
3.由于发光器件（砷化镓红外二极管）是阻抗电流驱动性器件，而噪音是一种高内阻微电流电压信号。因此光电耦合器件的共模抑制比很大，所以，光电耦合器件可以很好地抑制干扰并消除噪音。
4.容易和逻辑电路配合。
5.响应速度快。光电耦合器件的时间常数通常在微秒甚至毫微秒极。
6.无触点、寿命长、体积小、耐冲击。
性能特点
还需考虑上升时间、下降时间、延迟时间和存储时间等参数。
电流传输比是光耦合器的重要参数，通常用光耦合器的主要优点是单向传输信号，输入端与输出端完全实现了电气隔离，抗干扰能力强，使用寿命长，传输效率高。它广泛用于电平转换、信号隔离、级间隔离、开关电路、远距离信号传输、脉冲放大、固态继电器(SSR）、仪器仪表、通信设备及微机接口中。由于光电耦合器的输入阻抗与一般干扰源的阻抗相比较小，因此分压在光电耦合器的输入端的干扰电压较小，它所能提供的电流并不大，不易使半导体二极管发光；由于光电耦合器的外壳是密封的，它不受外部光的影响；光电耦合器的隔离电阻很大（约1012Ω）、隔离电容很小（约几个pF）所以能阻止电路性耦合产生的电磁干扰。线性方式工作的光电耦合器是在光电耦合器的输入端加控制电压，在输出端会成比例地产生一个用于进一步控制下一级的电路的电压。线性光电耦合器由发光二极管和光敏三极管组成，当发光二极管接通而发光，光敏三级管导通，光电耦合器是电流驱动型，需要足够大的电流才能使发光二极管导通，如果输入信号太小，发光二极管不会导通，其输出信号将失真。在开关电源，尤其是数字开关电源中，利用线性光耦合器可构成光耦反馈电路，通过调节控制端电流来改变占空比，达到精密稳压目的。
光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压V(BR)CEO、集电极-发射极饱和压降VCE(sat）。此外，在传输数字信号时直流电流传输比来表示。当输出电压保持恒定时，它等于直流输出电流IC与直流输入电流IF
的百分比。采用一只光敏三极管的光耦合器，CTR的范围大多为20%～300%（如4N35），而PC817则为80%～160%，达林顿型光耦合器（如4N30）可达100%～5000%。这表明欲获得同样的输出电流，后者只需较小的输入电流。因此，CTR 参数与晶体管的hFE有某种相似之处。线性光耦合器与普通光耦合器典型的CTR-IF特性曲线。
普通光耦合器的CTR-IF特性曲线呈非线性，在IF较小时的非线性失真尤为严重，因此它不适合传输模拟信号。线性光耦合器的CTR-IF特性曲线具有良好的线性度，特别是在传输小信号时，其交流电流传输比（ΔCTR=ΔIC/ΔIF)很接近于直
流电流传输比CTR值。因此，它适合传输模拟电压或电流信号，能使输出与输入之间呈线性关系。这是其重要特性。
技术参数
光耦合器的技术参数主要有发光二极管正向压降VF、正向电流IF、电流传输比CTR、输入级与输出级之间的绝缘电阻、集电极-发射极反向击穿电压
V(BR)CEO、集电极-发射极饱和压降VCE(sat）。此外，在传输数字信号时还需考虑上升时间、下降时间、延迟时间和存储时间等参数。电流传输比是光耦合器的重要参数，通常用直流电流传输比来表示。当输出电压保持恒定时，它等于直流输出电流IC与直流输入电流IF的百分比。使用光电耦合器主要是为了提供输入电路和输出电路间的隔离，在设计电路时，必须遵循下列原则：所选用的光电耦合器件必须符合国内和国际的有关隔离击穿电压的标准；由英国埃索柯姆（Isocom）公司、美国摩托罗拉公司生产的4N××系列（如4N25、4N26、4N35）光耦合器，在国内应用地十分普遍。鉴于此类光耦合器呈现开关特性，其线性度差，适宜传输数字信号（高、低电平），可以用于单片机的输出隔离；所选用的光耦器件必须具有较高的耦合系数。
产品作用
对输入、输出电信号起隔离作用，光耦合器一般由三部分组成：光的发射、光的接收及信号放大。电信号驱动发光二极管（LED），使之发出一定波长的光，被光探测器接收而产生光电流，再经过进一步放大后输出。这就完成了电—光—电的转换，从而起到输入、输出、隔离的作用。由于光耦合器输入输出间互相隔离，电信号传输具有单向性等特点，因而具有良好的电绝缘能力和抗干扰能力。又由于光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。
使用原则
1、光耦合器的电流传输比（CTR）的允许范围是50%～200%。这是因为当CTR<50%时，光耦中的LED就需要较大的工作电流（IF>5.0mA），才能正常控制单片开关电源IC的占空比，这会增大光耦的功耗。若CTR>200%，在启动电路或者当负载发生突变时，有可能将单片开关电源误触发，影响正常输出。
2、若用放大器电路去驱动光电耦合器，必须精心设计，保证它能够补偿耦合器的温度不稳定性和漂移
3、推荐采用线性光耦合器，其特点是CTR值能够在一定范围内做线性调整。
上述使用的光电耦合器时工作在线性方式下，在光电耦合器的输入端加控制电
压，在输出端会成比例地产生一个用于进一步控制下一级电路的电压，是单片机进行闭环调节控制，对电源输出起到稳压的作用
为了彻底阻断干扰信号进入系统，不仅信号通路要隔离，而且输入或输出电路与系统的电源也要隔离，即这些电路分别使用相互独立的隔离电源。对于共模干扰，采用隔离技术，即利用变压器或线性光电耦合器，将输入地与输出地断开，使干扰没有回路而被抑制。在开关电源中，光电耦合器是一个是非常重要的外围器件，设计者可以充分的利用它的输入输出隔离作用对单片机进行抗干扰设计，并对变换器进行闭环稳压调节。
作用
由于光耦种类繁多，结构独特，优点突出，因而其应用十分广泛，主要应用以下场合：
⑴在逻辑电路上的应用光电耦合器可以构成各种逻辑电路，由于光电耦合器的抗干扰性能和隔离性能比晶体管好，因此，由它构成的逻辑电路更可靠。
⑵作为固体开关应用在开关电路中，往往要求控制电路和开关之间要有很好的电隔离，对于一般的电子开关来说是很难做到的，但用光电耦合器却很容易实现
⑶在触发电路上的应用将光电耦合器用于双稳态输出电路，由于可以把发光二极管分别串入两管发射极回路，可有效地解决输出与负载隔离地问题
⑷在脉冲放大电路中的应用光电耦合器应用于数字电路，可以将脉冲信号进行放大。
⑸在线性电路上的应用线性光电耦合器应用于线性电路中，具有较高地线性度以及优良地电隔离性能。
⑹特殊场合的应用光电耦合器还可应用于高压控制，取代变压器，代替触点继电器以及用于A/D电路等多种场合
