教案药厂空气净化与水处理技术
高职高专“十三五”规划教材
制药用水系统验证 制药用水系统的验证，是为了证实整个工艺用水系统能够按照设计的目的进行生产和可靠操作的过程。验证工作需要从设计时期就开始，通过监按建筑、使用过程，收集和组织相关的文件资料，最终形成完善的验证文件。 通常，工艺用水系统的验证程序分为三个方面，即确认系统中采纳的所有关键的硬件和软件安装是否符合原定的要求(IQ)；确认工艺用水系统中使用的设备或系统的操作是否能够满足原定的要求(OQ)；确认工艺用水系统采纳的工艺是否能够按照原定的要求正常的运转(PQ)。 1 验证的预备 在针对一个指定的工艺用水系统，进行验证往常应该做好验证前的预备工作，包括下述使用文件所规定的有关内容。 使用文件是由建筑工艺用水系统的工程公司、设备制造厂、使用者共同制作的。要求这些文件必须以合适的形式组织起来，更便于同意药政治理部门(SDA、FDA等)的检查和批准。系统的使用测试和文件将满足多种资格要求。使用文件包括以下六个方面。 (1)文件清单
①系统内设备，包括设备出厂标签号、生产厂商、样品序号和设备尺寸大小； ②PC／PLC／DOS／WINDOWS输入，输出和警告； ③阀门，包括标签号、位置、类型、尺寸； ④关镀的和非关键的设施，包括标签号、位置、类型、作用／目的、范围和测定日期； ⑤管道，包括节段号、类型、尺寸和完成情况； ⑥滤膜，包括标签号、位置、品种、尺寸、制造用的材料、生产商、型号和孔径大小； ⑦工艺过程和配套公用工程，包括系统名、提供压力、温度和所需电力； ⑧采购、安装合同中所需的原材料； ⑨零部件清单； ⑩标准操作程序(适用于系统设备的操作、维护、测定，运行治理)。 (2)工厂测试程序 ①设备测试程序，测定程序和数据表； ②压力测试，PLC／PC测试； ③安全检查，制动设备的操作测试步骤。
第六章制药工艺用水及分配送水系统的设计 6.1 制药工艺用水配水系统设计的基本原则 6.1.1 配水系统的基本概念 为安全有效地分配制药工艺用水，已形成两个基本概念，一个叫作“批”分配，另一个叫“连续动态”分配。 对制药工艺用水使用分批的概念至少要用两个贮罐。当一个贮罐充水时，另一个贮罐正在用来向不同使用点提供制药工艺用水。当一个已被最终处理系统（即纯化水系统或注射用水系统）的成品水充满后，该罐中的水才投入使用。尽管在更长的时间周期贮罐的水都可能是有效的、符合质量标准要求的，通常贮罐的水在24小时后都应排空。贮罐排水完成后，再贮水之前应对贮罐和配水系统作卫生、并定期的使用纯蒸汽或化学的方法消毒灭菌。 连续动态的概念满足了高峰用水期用水量较大的特殊要求，通过使用一个贮罐加入水系统中的方法，贮罐暂时接收来自最终预处理系统（即纯化水系统或注射用水系统）的水，往贮罐中贮存水，最后向不同的使用点供应这些水并且保持水的质量。 从理论上讲，使用“批：分配的用水方式要优于“连续动态”的用水方式。“批”分配概念超过“连续动态”的分配概念其优点是，在使用前先测试水质，贮罐中的水的使用在QA/QC的严格控制下，因而，每批产品使用的水都能够被追踪，而且可以有标志得以识别。“连续动态”分配概念的优点这是包括较低的使用周期成本，以及贮罐周围的管道比较简单，使用操作更有效率。
在水系统的设计中，一旦选定了系统的分配概念，就应仔细评价下述附加的在贮存和分配设计方面考虑的容： ①配水系统结构是否包括所需要的贮罐设备或平行设置的环状管路，配水环路上的使用点、制药工艺用水的冷却要求等，例如可通蒸汽、可配亚环路或多个分枝的热交换组件，以及重新加热要求，在支管上设置贮罐与五罐系统的比较等等。 ②热用水点（65℃～80℃）、冷用水点（4℃～10℃）或自然环境温度使用点的要求。 ③系统作卫生和消毒灭菌的方法，例如纯蒸汽、热水巴氏灭菌、臭氧或化学品消毒等。 6.2 配水管道系统方式的选择设计 当今制药工业中所用的大多数系统都可从下述的配水系统中选择确定，系统的结构形式和功能原理都可以使用图中的结构之一来代表。但必须说明，除此以外的其它的设计可能也是可以接受的。在评价使用哪种结构在给定条件下是最佳的选择时，设计者都必须考虑许多因素，其中包括对水是否需要QA批准后放行的需求、水的理想规格、水力学上度工艺用水系统的一些限制、每个用水点要求的保持的温度、使用点总数和用水量以及能耗成本等等。 每一种配水系统结构在能提供的微生物控制程度和所需的能耗等诸方面是不尽相同的。例如，将贮水暴露在有利于微生物生长的条件下的时间降至最低，通常可以获得较好的微生物控制程度。而将水贮存在卫生条件下，例如加热条件下、臭氧消毒条件下或在湍流速度下使水循
GMP对制药工艺用水的要求标准 一、简介 药品生产企业的工艺用水主要是指制剂生产中洗瓶、配料等工序以及原料药生产的精制、洗涤等工序所用的水。水的名称应避免和水的制造过程有关，如去离子水、除盐水、蒸馏水这样的名称，即水的制造过程与其名称脱钩，而是从化学和微生物的角度根据质量指标对水进行分类(如中国药典规定纯化水可以用三种不同方法制得，将来可能还会有更好得方法)。 二、制取方法 注射用水一般用纯化水通过蒸馏法(还有反渗透法和超滤法)制得，化学纯度高达99.999%，无热原。因纯蒸汽的制备过程与用蒸馏水制备注射用水的过程相同，可使用同一台多效蒸馏水机或单独的纯蒸汽发生器， 三、水质类别与要求 饮用水： 1、制备纯化水的水源; 2、口服剂瓶子初洗; 3、设备、容器的初洗; 4、中药材、中药饮片的清洗、浸润和提取应符合生活饮用水卫生标准(GB5749-85); 纯化水：
1、制备注射用水(纯蒸汽)的水源; 2、非无菌药品直接接触药品的设备、器具和包装材料最后一次洗涤用水; 3、注射剂、无菌药品瓶子的初洗; 4、非无菌药品的配料; 5、非无菌药品原料精制应符合中国药典标准; 注射用水： 1、无菌产品直接接触药品的包装材料最后一次精洗用水; 2、注射剂、无菌冲洗剂配料; 3、无菌原料药精制; 4、无菌原料药直接接触无菌原料的包装材料的最后洗涤用水应符合中国药典标准。 纯蒸汽： 1、无菌药品物料、容器、设备、无菌衣或其他物品需进入无菌作业区的湿热无菌处理。 2、培养基的湿热灭菌纯蒸汽冷凝水应符合中国药典注射用水标准。 四、总结 想要制取符合GMP的工艺用水那就少不了符合GMP标准的纯化水设备，也就是GMP纯化水设备，纯化水设备要GMP标准要从刚开始的设计、选材，到后来的制造、安装甚至是纯化水的运输都有着严格的要求，所以想要符合GMP要求的纯化水就要从纯化水设备抓起。 以上资料来自科瑞水处理，如需转载请标明出处!!
制药用纯化水水系统GMP验证资料 制药用水系统的验证，是为了证实整个工艺用水系统能够按照设计的目的进行生产和可靠操作的过程。验证工作需要从设计阶段就开始，通过监按建造、使用过程，收集和组织相关的文件资料，最终形成完善的验证文件。 通常，工艺用水系统的验证程序分为三个方面，即确认系统中采用的所有关键的硬件和软件安装是否符合原定的要求(IQ)；确认工艺用水系统中使用的设备或系统的操作是否能够满足原定的要求(OQ)；确认工艺用水系统采用的工艺是否能够按照原定的要求正常的运转(PQ)。 1 验证的准备 在针对一个指定的工艺用水系统，进行验证以前应该做好验证前的准备工作，包括下述使用文件所规定的有关内容。 使用文件是由建造工艺用水系统的工程公司、设备制造厂、使用者共同制作的。要求这些文件必须以合适的形式组织起来，更便于接受药政管理部门(SDA、FDA等)的检查和批准。系统的使用测试和文件将满足多种资格要求。使用文件包括以下六个方面。 (1)文件清单 ①系统内设备，包括设备出厂标签号、生产厂商、样品序号和设备尺寸大小； ②PC／PLC／DOS／WINDOWS输入，输出和警告； ③阀门，包括标签号、位置、类型、尺寸； ④关镀的和非关键的设施，包括标签号、位置、类型、作用／目的、范围和测定日期； ⑤管道，包括节段号、类型、尺寸和完成情况； ⑥滤膜，包括标签号、位置、品种、尺寸、制造用的材料、生产商、型号和孔径大小； ⑦工艺过程和配套公用工程，包括系统名、提供压力、温度和所需电力； ⑧采购、安装合同中所需的原材料； ⑨零部件清单； ⑩标准操作程序(适用于系统设备的操作、维护、测定，运行管理)。 (2)工厂测试程序 ①设备测试程序，测定程序和数据表； ②压力测试，PLC／PC测试； ③安全检查，制动设备的操作测试步骤。 (3)焊接文件 ①焊接管道材料的质量保证书，材料成分报告书； ②焊工证书确认，焊接质量的检查记录； ③焊接设备合格证书，焊接口抽样检查的百分比； ④焊接记录，焊接检查百分比； ⑤焊接程序，焊接检查证书和仓储。 (4)测定文件 测试仪器作为使用和验证的一部分必须进行测定校正。为了区分关键的和不关键的仪器，必须有一个仪器清单。关键测试仪器是那些为了能被药政管理部门接受，直接作用或管理水的质量和纯度的仪器。 关键仪器要在实地操作确认(OQ)前通过可迫溯的方法进行测定。非关键的测试仪器通常也要在OQ前测定。仪器的使用者决定非关键仪器维护的范围。 (5)标难操作规程(SOPs) 为组织验证文件提供一个操作的基本过程，SOPs应该尽早地起草。工艺用水系统的SOPs
1.适用范围 本标准适用于本公司制药生产用水（饮用水、纯化水）的管理。 2.职责 制水操作人员：严格按SOP进行操作，保证制药用水的质量。 质量部QC：负责制药用水的取样监测。 质量部QA：负责对制药用水的制备及使用进行监控。 3.内容 3.1.定义 3.1.1.饮用水 指经净化、消毒的自来水或深井水；水质必须符合GB5749-2006《生活饮用水卫生标准》。 3.1.1.纯化水 以饮用水为水源经离子交换法、反渗透法或其它适宜方法制备的制药用水，不含任何附加剂；水质必须符合《中国药典》2010年版纯化水质量标准。 3.3.制药用水的管理 3.3.1.饮用水 3.3.1.1.水源：自来水 3.3.1.2.水质维护
饮用水的管道应避免穿过垃圾堆或毒物污染区。 3.3.1.3.饮用水的使用 饮用水使用前，打开水龙头，排掉管内残留水，至清澈后使用。 3.3.1. 4.水质监测 每年至少由防疫站检定全部项目一次； 正常情况每季度由QC依据厂订饮用水质量标准，按《取样SOP》取样抽检一次。 停产7天以上，由QC在开工前，按《取样SOP》在饮用水主管网末梢及关键用水点取样，按厂订饮用水质量标准抽查一次。 发现检验结果不符合要求或异常，立即执行《检验结果超标或超常时的调查处理》、《偏差处理》。 3.3.2.纯化水 3.3.2.1.水源：饮用水。 3.3.2.2.水质维护 纯化水系统必须经过验证合格后，方可投入使用，并进行严格的变更控制。 纯化水系统正常情况每年进行一次再确认，以确认验证状态是否稳定。 纯化水系统操作人员按经确认的规程，进行制水和定期的清洗、消毒及设备维护等操作。 3.3.2.3.水质监测 每2小时由制水操作人员记录一级淡水电导率、二级淡水电导率、总送水口电导率。 每班由制水操作人员在纯化水流速、多介质过滤器出水外观、活性炭过滤器出水外观及余氯、总送水口性状、酸碱度一次。 QC每周在贮罐口、总送水口、总回水口取样，按纯化水质量标准全检一次。纯化水各用水点的抽查，可依次轮换进行，但应确保各用水点每月至少全项检测一次。 当检测指标已接近质量警戒指标时，应由QC室及时直接通知纯化水站对系统进行清洗、消毒，以确保水质符合质量要求。 检验结果不符合要求，立即执行《偏差处理SOP》，由质量部会同相关部门进行调查处理，包括已用于生产的产品、清洗的设备等方面。 3.3.2. 4.纯化水的使用 纯化水用水点应编号管理，并制作用水点编号对应图或表。 使用人员将水龙头打开至整个水龙头口四周均有出水，排水10秒钟后使用。 如使用软管或其它容器，使用前应对软管或容器用75%酒精消毒。 3.4.取样应按《取样SOP》的要求执行。 3.5.水质检验按相应检验操作规程进行检测，合格后出具检验报告。 3.6.本公司规定以质量标准中卫检指标限度的50%作为警戒限，以卫检指标限度的80%作为纠偏限。按
一、GMP对制药用水要求 1.药品生产用水应适合其用途，应至少采用饮用水作为制药用水。各类药品生产选用的制药用水应符合《中华人民共和国药典》的相关要求。 2.饮用水应符合国家有关的质量标准，纯化水、注射用水应符合《中华人民共和国药典》的质量标准。 3.水处理设备及其输送系统的设计、安装和维护应能确保制药用水达到设定的质量标准。水处理设备的运行不得超出其设计能力。 4.纯化水、注射用水储罐和输送管道所用材料应无毒、耐腐蚀；储罐的通气口应安装不脱落纤维的疏水性除菌滤器；管道的设计和安装应避免死角、盲管。 5.应对制药用水及水源的水质进行定期监测，并有相应的记录。 6.纯化水、注射用水的制备、储存和分配应能防止微生物的滋生，如注射用水可采用70℃以上保温循环。 7.应按照操作规程定期消毒纯化水、注射用水管道、储罐以及其它必要的辅助管道（如清洁、消毒用的管道、生产用临时连接管道），并有相关记录。操作规程还应详细规定制药用水微生物污染的警戒限度、纠偏限度和应采取的措施 二、GMP对制药纯化水设备系统的要求 1.结构设计应简单、可靠、拆装简便。 2.为便于拆装、更换、清洗零件，执行机构的设计尽量采用的标准化、通用化、系统化零部件。 3.设备内外壁表面，要求光滑平整、无死角，容易清洗、灭菌。零件表面应做镀铬等表面处理，以耐腐蚀，防止生锈。设备外面避免用油漆，以防剥落。 4.制备纯化水设备应采用低碳不锈钢或其他经验证不污染水质的材料。制备纯化水的设备应定期清洗，并对清洗效果验证。 5.注射用水接触的材料必须是优质低碳不锈钢（例如316L不锈钢）或其他经验证不对水质产生污染的材料。制备注射用水的设备应定期清洗，并对清洗效果验证。 6.纯化水储存周期不宜大于24小时，其储罐宜采用不锈钢材料或经验证无毒，耐腐蚀，不渗出污染离子的其他材料制作。保护其通气口应安装不脱落纤维的疏水性除菌滤器。储罐
制药用纯化水系统水过G M P认证资料要求 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
制药用纯化水水系统GMP验证资料 制药用水系统的验证，是为了证实整个工艺用水系统能够按照设计的目的进行生产和可靠操作的过程。验证工作需要从设计阶段就开始，通过监按建造、使用过程，收集和组织相关的文件资料，最终形成完善的验证文件。 通常，工艺用水系统的验证程序分为三个方面，即确认系统中采用的所有关键的硬件和软件安装是否符合原定的要求(IQ)；确认工艺用水系统中使用的设备或系统的操作是否能够满足原定的要求(OQ)；确认工艺用水系统采用的工艺是否能够按照原定的要求正常的运转(PQ)。 1 验证的准备 在针对一个指定的工艺用水系统，进行验证以前应该做好验证前的准备工作，包括下述使用文件所规定的有关内容。 使用文件是由建造工艺用水系统的工程公司、设备制造厂、使用者共同制作的。要求这些文件必须以合适的形式组织起来，更便于接受药政管理部门(SDA、FDA等)的检查和批准。系统的使用测试和文件将满足多种资格要求。使用文件包括以下六个方面。 (1)文件清单 ①系统内设备，包括设备出厂标签号、生产厂商、样品序号和设备尺寸大小； ②PC／PLC／DOS／WINDOWS输入，输出和警告； ③阀门，包括标签号、位置、类型、尺寸； ④关镀的和非关键的设施，包括标签号、位置、类型、作用／目的、范围和测定日期； ⑤管道，包括节段号、类型、尺寸和完成情况； ⑥滤膜，包括标签号、位置、品种、尺寸、制造用的材料、生产商、型号和孔径大小； ⑦工艺过程和配套公用工程，包括系统名、提供压力、温度和所需电力； ⑧采购、安装合同中所需的原材料； ⑨零部件清单； ⑩标准操作程序(适用于系统设备的操作、维护、测定，运行管理)。 (2)工厂测试程序 ①设备测试程序，测定程序和数据表； ②压力测试，PLC／PC测试； ③安全检查，制动设备的操作测试步骤。 (3)焊接文件 ①焊接管道材料的质量保证书，材料成分报告书； ②焊工证书确认，焊接质量的检查记录； ③焊接设备合格证书，焊接口抽样检查的百分比； ④焊接记录，焊接检查百分比； ⑤焊接程序，焊接检查证书和仓储。 (4)测定文件 测试仪器作为使用和验证的一部分必须进行测定校正。为了区分关键的和不关键的仪器，必须有一个仪器清单。关键测试仪器是那些为了能被药政管理部门接受，直接作用或管理水的质量和纯度的仪器。

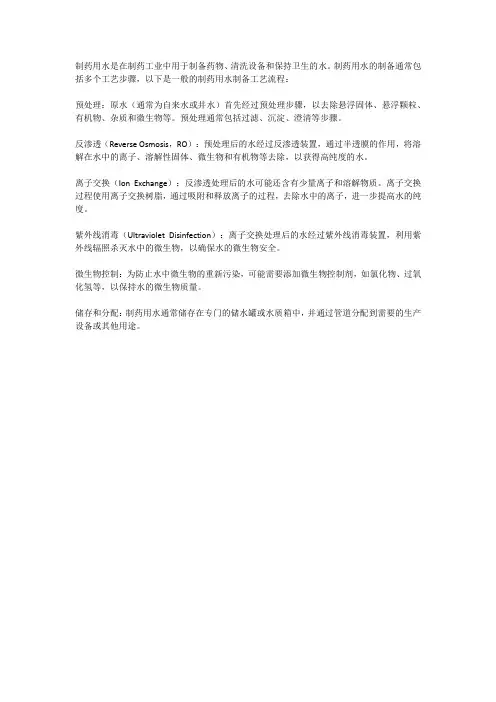

制药用水技术方案 一、概述 水是药物生产中用量最大、使用最广的一种基本原料，用于生产过程及药物制剂的制备，制药用水是制药业的生命线。 随着科学技术的不断进步，有关制药用水的制备技术也发生了革命性的改变。在世界许多发达国家如美国，注射用水(Water for Injection WFI)必须由蒸馏工艺制备这一局限早已被突破，技术更先进、更节能、品质更稳定可靠的高纯水(Highly Purified Water HPW)及其制备工艺早在1975年已经得到正式确认(美国药典第19版:USP19)。现在，美国药典已经在其连续7个版本中明确确认了反渗透(RO)为基础的HPW工艺可以作为制取注射用水的法定工艺，并且，历经数十年的医药实践，HPW注射用水生产技术被证明是最先进、可靠的方法之一，以至于在美国的药物专利25条中，反渗透方法是最常用的注射用水生产工艺。由于HPW符合甚至超过WFI的各项理化参数指标，自2002年6月起正式被欧洲认可为第三水质级别。今天，以RO为基础的HPW已经为代表医药先进技术的世界主要发达国家所确认，成为医用纯化水的标准制备方法之一。 在与国际接轨过程中我国药典亦对医药用水的法定制备方法进行了重新定义。中国药典（2000年版）中所收载的制药用水，较以往有很大进步，因其使用的范围不同而分为纯化水、注射用水及灭菌注射用水，首次将过去的蒸馏水改为纯化水，并且对纯化水具体定义为“纯化水为采用蒸馏法、离子交换法、反渗透法或其它适宜的方法制得供药用的水”，实际上放弃了对生产工艺“必须为蒸馏法”的限定，为相关企业采用国际上广为流行的反渗透HPW方法制备纯化水奠定了法理基础。更为重要的是，新的国家药典将注射用水定义为“纯化水经蒸馏所得的水”，从而使RO技术进入注射用水制备过程成为可能。2000年版国家药典在制约用水技术上朝国际先进领域迈进了一大步。 与传统的蒸馏法相比较，以反渗透法为基础的联合了最新电去离子(EDI)技术的新工艺具有明显的优越性和先进性。 1.高效节能。蒸馏法系历史最为悠久的医药用水制备工艺，主要有多级蒸馏、高压分级蒸馏和离心净化蒸馏几种工艺。所有蒸馏方法均在120°C高温状态下进行，所以可以得到完全无菌的水。因此，运行当中能源的消耗相当大；同时，因为温度较高，所有设备组成部分必须耐受高温冲击，设备的造价及维护费用高昂。HPW工艺采用非常成熟的反渗透技术，结合高效臭氧消毒方法，整个系统工作于常温、低压状态，设备投资省，运行维护费用低，可靠节能：膜处理法的运行成本仅为蒸馏方法的12-15%，非常经济，极具竞争力。
医疗器械工艺用水系统确认检查要点指南（2014版）工艺用水是许多医疗器械产品生产过程中不可缺少的，而其制备、检测、储存等影响工艺用水质量的过程至关重要。工艺用水系统是工艺用水制备必不可少的硬件条件，其验证工作也直接或间接的影响着医疗器械产品的质量。 本指南旨在帮助北京市医疗器械监管人员增强对医疗器械工艺用水系统验证过程的认知和把握，指导全市医疗器械监管人员对医疗器械生产企业工艺用水控制水平的监督检查工作。同时，为医疗器械生产企业在工艺用水系统管理方面提供参考。 当国家相关法规、标准、检查要求、制备方法发生变化时，应重新讨论以确保本指南持续符合要求。 一、适用范围 本指南提出了工艺用水系统的安装确认、运行确认和性能确认的过程、项目、方法和记录等方面的要求。 本指南可作为北京市食品药品监督管理局组织、实施的《医疗器械生产企业许可证》核发、变更、换证等现场检查、医疗器械质量管理体系考核、医疗器械生产质量管理规范检查、体外诊断试剂生产实施细则检查、医疗器械生产监督检查等各项涉及工艺用水系统检查的参考资料。 二、工艺用水系统确认 工艺用水系统应能够持续、稳定的生产出符合标准要求、适合产品需求的工艺用水，这主要取决于工艺用水系统科学的设计、规范的
安装、有效的确认、正确的使用维护等方面。 工艺用水系统确认包括设计确认、安装确认、运行确认和性能确认四个部分，基于产品和生产需求的工艺用水系统的设计确认是确认工作的前提和基础，本指南未涉及工艺用水系统设计确认的内容，生产企业应在工艺用水系统安装、试运行和验证之前应充分确认该系统的设计是科学的、适宜的。 （一）工作小组 进行工艺用水系统确认前应组建一个工作小组以确保该项工作顺利、有效、科学的完成。 工作小组的成员一般包括：产品研发及工艺设计人员、生产人员、工艺用水系统操作维护人员、工艺用水质量控制和检测人员、工艺用水系统的供应商等。应明确工作小组各个成员的职责。 工作小组应确认工艺用水系统需求和相关技术要求，制定确认方案，并按照方案完成确认工作，形成确认记录和确认报告。 （二）安装确认（IQ） 安装确认旨在通过客观的证据，确定工艺用水系统的关键性能和管道系统的安装，用来证明工艺用水系统已被正确安装和计量。一般应包括以下内容： 1.工艺用水系统所处的环境是清洁的。 2.工艺用水系统的相关图纸及附件资料，一般应包括：工艺用水系统的使用维护手册、制水工艺流程图、工艺用水系统的平面布臵图、取样点和用水点分布图、电控系统原理图、电气接线图、管线走向图等。 3.核对工艺用水制备工艺流程，确定各个部件、仪表和管路安装与图纸的一致性，重点关注各个部件和仪表的位臵、标识、流向和取
制药用水技术方案PuｒifieｄWateｒand Wａｔer fｏｒInjectioｎＴｒｅatmｅｎt Sysｔｅm 一、概述 水是药物生产中用量最大、使用最广的一种基本原料,用于生产过程及药物制剂的制备,制药用水是制药业的生命线。 随着科学技术的不断进步，有关制药用水的制备技术也发生了革命性的改变。在世界许多发达国家如美国，注射用水(Wａｔer for Ｉnｊｅcｔion ＷFＩ)必须由蒸馏工艺制备这一局限早已被突破,技术更先进、更节能、品质更稳定可靠的高纯水(Ｈigｈly Purifiｅd Watｅr HＰＷ)及其制备工艺早在1９75年已经得到正式确认(美国药典第19版:UＳP１9)。现在，美国药典已经在其连续7个版本中明确确认了反渗透(RＯ)为基础的HPW工艺可以作为制取注射用水的法定工艺,并且,历经数十年的医药实践,HPＷ注射用水生产技术被证明是最先进、可靠的方法之一，以至于在美国的药物专利25条中,反渗透方法是最常用的注射用水生产工艺。由于HＰW符合甚至超过WFI的各项理化参数指标,自20０２年6月起正式被欧洲认可为第三水质级别。今天，以RO为基础的ＨPW已经为代表医药先进技术的世界主要发达国家所确认,成为医用纯化水的标准制备方法之一。 在与国际接轨过程中我国药典亦对医药用水的法定制备方法进行了重新定义。中国药典（2０00年版）中所收载的制药用水,较以往有很大进步，因其使用的范围不同而分为纯化水、注射用水及灭菌注射用水，首次将过去的蒸馏水改为纯化水,并且对纯化水具体定义为“纯化水为采用蒸馏法、离子交换法、反渗透法或其它适宜的方法制得供药用的水”，实际上放弃了对生产工艺“必须为蒸馏法”的限定，为相关企业采用国际上广为流行的反渗透HＰＷ方法制备纯化水奠定了法理基础。更为重要的是,新的国家药典将注射用水定义为“纯化水经蒸馏所得的水”,从而使RO技术进入注射用水制备过程成为可能。２０００年版国家药典在制约用水技术上朝国际先进领域迈进了一大步。 与传统的蒸馏法相比较，以反渗透法为基础的联合了最新电去离子(EDＩ）技术的新工艺具有明显的优越性和先进性。 １.高效节能。蒸馏法系历史最为悠久的医药用水制备工艺,主要有多级蒸馏、高压分级蒸馏和离心净化蒸馏几种工艺。所有蒸馏方法均在120°Ｃ高温状态下进行,所以可以得到完全无菌的水。因此，运行当中能源的消耗相当大；同时,因为温度较高,所有设备组成部分必须耐受高温冲击,设备的造价及维护费用高昂。HPＷ工艺采用非常成熟的反渗透技术，结合高效臭氧消毒方法,整个系统工作于常温、低压状态,设备投资省,运行维护费用低,可靠节能:膜处理法的运行成本仅为蒸馏方法的1２-１５％，非常经济，极具竞争力。 ?2.稳定可靠。随着工业化进程的不断加快，大量而成份复杂的废物排放使世界范围的污染变得日益严重,其中水资源的污染较之以往更加严峻。易挥发有机污染物因其沸点大都低于水的汽化温度，如不加处理，蒸馏过程中极易进入产成水中，单纯蒸馏方法无法将其有效去除，必须倚重活性碳吸附等过滤办法，增加了系统和水质的不稳定性。膜法工艺采用多介质过滤器进行预处理；反渗透膜的微孔透过式工作原理保证了去除水体中所有较大的离子、分子，可以轻松去除分子直径更大的易挥发有机污染物质，从根本上保证有机物指标达到药典规定指标。 ?3.先进环保。膜法联合工艺替代传统纯蒸馏方法已经成为当今世界医药用水生产技术的主流。近年来代表制药用水制备工艺最高技术水平的连续电去离子技术(Continuｏｕs Ｅｌｅctroｄｅionｉzａtｉon ＣＥDI)的出现，促使医药用水制备工艺摒弃伴生废酸、废碱污染的传统离子交换技术，令系统实现全自动计算机控制，连续生产，安全无污染。ＣＥDI技术的根本是传统离子交换和电渗析技术的巧妙结合:在电场作用下，阴、阳离子交换树脂中的离子产生定向迁移，迁移后的离子空穴由水中的阴、阳离子填
设计任务书 一、设计题目 制药用水站的设计 二、设计参数 纯化水8t/h，注射用水3t/h 三、设计内容及要求 1、参考制药工程工艺设计相关章节内容，熟悉工艺，车间布置设计的规范。 2、查阅文献，综述制药用水的进展。确定纯化水和注射用水的工艺管道流程； 2、详细叙述一个制水工艺设备工作原理、结构组成及关于此设备国内外地现状、研究前沿； 3、设备选型（纯化水按8t/h，注射用水按3t/h）； 4、按规范要求设计制药用水站工艺平面图，并注明其技术要求； 5、总结和论述制药用水站的设计。 四、设计主要成果 1、设计说明书一份。包括工艺概述、工艺流程及净化区域划分说明、物量衡算、工艺设备选型说明、工艺主要设备一览表、工艺平面布置说明、车间技术要求，核心设备的详细综述。 2、工艺平面布置图一套（1:50）
目录1 工艺概述 1.1制药用水站设计简介 1.2 制药用水站设计方案简介 2 工艺流程说明. 3 净化区域划分说明 4 物量衡算 4.1 纯化水制备工段物料衡算 4.2 储存分配工段物料衡算 5 工艺设备选型说明 5.1 原水储罐 5.2 原水泵 5.3 聚凝剂投加器 5.4 机械过滤器 5.5 活性炭过滤器 5.6 离子交换软化器 5.7 精密过滤装臵 5.8 高压泵 5 .9 一级反渗透主机 5.10 一级纯化水箱. 5.12 一级纯化水泵 5.13 精密过滤器
5.14 增压泵 5.15 二级反渗透装臵5.16 二级纯化水箱 5.17 二级纯化水泵 5.18 紫外线杀菌器 . 5.19 微孔过滤器 5.20 多效蒸馏水机 5.21 纯蒸汽发生器 5.22 注射用水储罐 5.23 注射用水泵 6工艺主要设备一览表7工艺平面布置说明 8 车间技术要求 9 核心设备
制药用水技术方案Purified Water and Water for Injection Treatment System 一、概述 水是药物生产中用量最大、使用最广的一种基本原料，用于生产过程及药物制剂的制备，制药用水是制药业的生命线。 随着科学技术的不断进步，有关制药用水的制备技术也发生了革命性的改变。在世界许多发达国家如美国，注射用水(Water for Injection WFI)必须由蒸馏工艺制备这一局限早已被突破，技术更先进、更节能、品质更稳定可靠的高纯水(Highly Purified Water HPW)及其制备工艺早在1975年已经得到正式确认(美国药典第19版:USP19)。现在，美国药典已经在其连续7个版本中明确确认了反渗透(RO)为基础的HPW工艺可以作为制取注射用水的法定工艺，并且，历经数十年的医药实践，HPW注射用水生产技术被证明是最先进、可靠的方法之一，以至于在美国的药物专利25条中，反渗透方法是最常用的注射用水生产工艺。由于HPW符合甚至超过WFI的各项理化参数指标，自2002年6月起正式被欧洲认可为第三水质级别。今天，以RO为基础的HPW已经为代表医药先进技术的世界主要发达国家所确认，成为医用纯化水的标准制备方法之一。 在与国际接轨过程中我国药典亦对医药用水的法定制备方法进行了重新定义。中国药典（2000年版）中所收载的制药用水，较以往有很大进步，因其使用的X围不同而分为纯化水、注射用水及灭菌注射用水，首次将过去的蒸馏水改为纯化水，并且对纯化水具体定义为“纯化水为采用蒸馏法、离子交换法、反渗透法或其它适宜的方法制得供药用的水”，实际上放弃了对生产工艺“必须为蒸馏法”的限定，为相关企业采用国际上广为流行的反渗透HPW方法制备纯化水奠定了法理基础。更为重要的是，新的国家药典将注射用水定义为“纯化水经蒸馏所得的水”，从而使RO技术进入注射用水制备过程成为可能。2000年版国家药典在制约用水技术上朝国际先进领域迈进了一大步。 与传统的蒸馏法相比较，以反渗透法为基础的联合了最新电去离子(EDI)技术的新工艺具有明显的优越性和先进性。 1.高效节能。蒸馏法系历史最为悠久的医药用水制备工艺，主要有多级蒸馏、高压分级蒸馏和离心净化蒸馏几种工艺。所有蒸馏方法均在120°C高温状态下进行，所以可以得到完全无菌的水。因此，运行当中能源的消耗相当大；同时，因为温度较高，所有设备组成部分必须耐受高温冲击，设备的造价及维护费用高昂。HPW工艺采用非常成熟的反渗透技术，结合高效臭氧消毒方法，整个系统工作于常温、低压状态，设备投资省，运行维护费用低，可靠节能：膜处理法的运行成本仅为蒸馏方法的12-15%，非常经济，极具竞争力。 2.稳定可靠。随着工业化进程的不断加快，大量而成份复杂的废物排放使世界X围的污染变得日益严重，其中水资源的污染较之以往更加严峻。易挥发有机污染物因其沸点大都低于水的汽化温度，如不加处理，蒸馏过程中极易进入产成水中，单纯蒸馏方法无法将其有效去除，必须倚重活性碳吸附等过滤办法，增加了系统和水质的不稳定性。膜法工艺采用多介质过滤器进行预处理；反渗透膜的微孔透过式工作原理保证了去除水体中所有较大的离子、分子，可以轻松去除分子直径更大的易挥发有机污染物质，从根本上保证有机物指标达到药典规定指标。 3.先进环保。膜法联合工艺替代传统纯蒸馏方法已经成为当今世界医药用水生产技术的主流。近年来代表制药用水制备工艺最高技术水平的连续电去离子技术(Continuous Electrodeionization CEDI)的出现，促使医药用水制备工艺摒弃伴生废酸、废碱污染的传统离子交换技术，令系统实现全自动计算机控
制药用水站的设计完整 一、设计题目 制药用水站的设计 二、设计参数 纯化水2t/h，注射用水1t/h 三、设计内容及要求 1、确定纯化水和注射用水的工艺管道流程； 2、详细叙述一个制水工艺设备工作原理、结构组成及关于此设备国内外地现状、研究前沿； 3、设备选型（纯化水按2t/h，注射用水按1t/h）； 4、按规范要求设计制药用水站工艺平面图，并注明其技术要求； 5、总结和论述制药用水站的设计。 四、设计要紧成果 1、设计讲明书一份。包括工艺概述、工艺流程及净化区域划分讲明、物量衡算、工艺设备选型讲明、工艺要紧设备一览表、工艺平面布置讲明、车间技术要求。 2、工艺平面布置图一套（1:100） 3、纯水生产工艺管道流程图。
名目 1 概述1 1.1 制药用水站设计简介1 1.2 制药用水站设计方案简介1 1.3 工艺流程讲明及草图1 1.3.1 工艺流程1 1.3.2 纯化水工艺流程图1 1.3.3 注射用水工艺流程图1 2 净化区域划分讲明2 3 多效蒸馏水机介绍2 3.1 多效蒸馏水机的工作原理2 3.2 国产多效蒸馏水机2 3.2.1 列管式多效蒸馏水机2 3.2.2塔式盘管型多效蒸馏水机 3 3.3 国外多效蒸馏水机进展状况3 4 物料衡算3 4.1 纯化水制备工段物料衡算3 4.2 储存分配工段物料衡算6 5 工艺设备选型讲明7 5.1 原水储罐7 5.2 原水泵7 5.3 聚凝剂投加器7 5.4 机械过滤器8 5.5 活性炭过滤器10 5.6 离子交换软化器11 5.7 周密过滤装置15 5.8 高压泵15 5.9 一级反渗透主机16
5.9.1 微滤器运算16 5.9.2 一级反渗透装置设计16 5.10 一级纯化水箱18 5.11 NaOH投加装置18 5.12 一级纯化水泵18 5.13 周密过滤器18 5.14 增压泵18 5.15 二级反渗透装置19 5.16 二级纯化水箱19 5.17 二级纯化水泵19 5.18 紫外线杀菌器19 5.19 微孔过滤器19 5.20 多效蒸馏水机20 5.21 纯蒸汽发生器21 5.22 注射用水储罐21 5.23 注射用水泵21 6 工艺要紧设备一览表22 7车间布置技术要求 23 7.1 车间布置的重要性和目的23 7.2 车间组成和设计内容24 7.3设备布置的差不多技术要求24 8 对制药用水站设计的评述及咨询题分析24 8.1 评述24 8.2 咨询题分析25 参考文献25 附录26
制药用水存储及分配系统设计方案 1.基本理论基础 2005年版《中国药典》制药用水分为饮用水、纯化水、注射用水及灭菌注射用水四类，规定饮用水按 GB5749-85 要求，纯化水、注射用水、灭菌注射用 水理化指标按 pH 值、氯化物、硫酸盐与钙盐、硝酸盐与亚硝酸盐、氨、二氧化碳、易氧化物、不挥发物、重金属、细菌、霉菌和酵母菌总数、细菌内毒素等 进行检测。 而μsP30 版美国药典将制药用水分为饮用水、纯化水、灭菌纯化水、注射用水、灭菌注射用水、抑菌剂注射用水、灭菌灌注用水、灭菌吸入用水，血液透析用水，特殊制药用途水等。 在美国药典中涉及的理化指标（包括 pH 值、氯化物、硫酸盐、钙盐、氨、二氧化碳、重金属、易氧化物、总固体物九项）改为控制电导率为 1.3 μs/cm （25℃），总有机碳（TOC）不超过 500 微克 / 升两项指标。其中电导率指标包含了 pH 值、氯化物、硫酸盐、钙盐、氨及二氧化碳的综合要求； TOC 代替了易氧化物的检测，有利于控制微生物指标。 纯化水和注射用水不同之处主要在于对微生物和内毒素含量要求上（纯化水：内毒素无要求，微生物≤ 100 CFU/ml；注射用水：内毒素≤ 0.25 EU/ ml，微生物≤ 10 CFU/ml）。
通常水系统中的微生物多为葛兰氏阴性菌和嗜热菌，内毒素则是由它们死亡后释放出的，故控制水系统中的微生物含量水平是满足药典要求的主要途径。对于葛兰氏阴性菌和嗜热菌，10~55℃是适宜它们生长的环境温度，但在高于65℃情况下会抑制它们的 生长繁殖 , 故注射用水系统运行温度通常要高于 65℃。但若系统温度过高，如高于85℃，会增加红绣现象、气蚀、输送泵腔内沸腾等风险，故 GMP 通常要求注射用水系统的运行温度为 65~85℃。除温度因素外，由于 99% 的微生物是以生物膜的形式附着在设备内壁生长，生物膜是微生物相互粘结并附着在材料表面形成的黏性物质。而高剪切力是分离生物膜的有效办法，故卫生级结构设计的系统（合适的表面处理，无死角，无缝隙）再辅以能形成湍流的流体的流动，可以有效地避免生物膜的形成。除上述因素外，相比疏水 性材料表面（如不锈钢，玻璃等），微生物更易附着在亲水性非极性材料（如 PTFE, 塑料等）表面，故制药用水系统应尽量减少垫圈、软管等塑性材料的使用。 2.GMP 法规规定 中国 GMP（2009 专家修订稿）第一百零四条至第一百一十条对制药用水系统提出了具体要求，其中第一百零九条提出“纯化水、注射用水的制备、储存和分配应能防止微生物的滋生和污染”，这是 对纯化水、注射用水的制备、储存和分配系统提出的原则性要求。“如注射用水的可采用70℃以上保温循环”为提出具体办法，目的是保证该系统“能防止微生物的滋生和污染”。
中国药典(GMP)制药用水要求详解 制药企业的生产工艺用水，涉及到的是制剂生产过程当中容器清洗、配液及原料药精制纯化等所需要使用的水，此类用水一般分成纯化水和注射用水两大类。中国药典对此两类制药用水的制备工艺有具体的一个要求。对于注射用水，中国药典要求使用蒸馏的方法制备，通常是使用多效蒸馏器。此要求与FDA、UP和JP的要求差别较大，本文在此就不详谈制备方面的差别，下文主要谈一谈中国药典（GMP）对制药用水的各方面要求,尤其对纯化水和注射用水的TOC检测要求. 一、同制药用水的用途差别 1.1纯化水的用途： 1、制备注射用水（纯蒸汽）的水源 2、非无菌药品直接接触药品的设备、器具和包装材料最后一次洗涤用水 3、注射剂、无菌药品瓶子的初洗 4、非无菌药品的配料 5、非无菌药品原料精制 1.2注射用水的的用途 1、无菌产品直接接触药品的包装材料最后一次精洗用水 2、注射剂、无菌冲洗剂配料 3、无菌原料药精制 4、无菌原料药直接接触无菌原料的包装材料的最后洗涤用水 1.3纯蒸汽的用途 1、无菌药品物料、容器、设备、无菌衣或其他物品需进入无菌作业区的湿热无菌处理 2、培养基的湿热灭菌 二、2010年版中国药典(GMP)对注射用水中总有机碳(TOC)的新要求 2.1为什么需要检测总有机碳(TOC) 微生物超标纠正标准是指微生物污染达到某一数值，表明注射用水系统已经偏离了正常运行的条件，应采取纠偏措施，使系统回到正常的运行状态。“热原”通常是由细菌产生的，是那些能致热的微生物的代谢产物，以“细菌内霉素”指标来表示。大多数细菌和许多霉菌都能产生热，致热能力最强的是革兰阴性杆菌的产物。微生物代谢产物中的内毒素是造成热原反应的最主要因素。细菌内毒素耐热性强，其尺寸大小约在1－50μm之间，故可通过一般滤器进入滤液中，但能被活性炭、硅藻土滤器等吸附。热原本身不挥发，但能在蒸馏时被汽化的水滴带入蒸馏水中。总有机碳TOC=TC(总碳)－IC（无机碳）。 总有机碳的指标在一定意义上说明的是对水污染的监控。各种有机污染物，微生物及细菌内毒素经过催化氧化后变成二氧化碳，进而改变水的电导，电导的数据又转换成总有机碳的量。如果总有机碳控制在一个较低的水平上，意味着水中有机物、

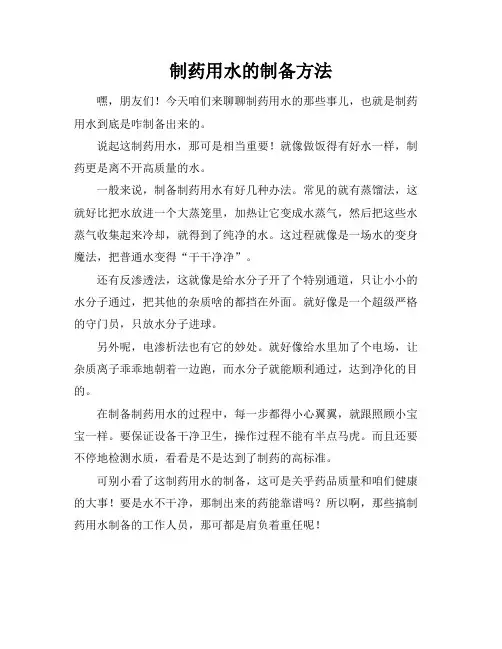

制药用水分类及水质标准 水是药物生产中用量最大，使用最广的一种原料，用于生产过程及药物制剂的制备，而且生产过程中的用水量很大，其中工艺用水量占相当比例。水在药品生产中是保证药品质量的关键因素之一，尤其是输液生产中工艺用水显得更为重要。对于一家申报GMP认证的制药企业，其生产厂房所能达到的洁净级别及制药用水所能达到的标准，是制药企业在GMP认证中将要重点检查的两个主要项目。 一、制药用水分类及水质标准 1、制药用水分类 制药用水通常可分为：饮用水、纯化水、注射用水。按《中华人民共和国药典(2000年版)》(以下简称2000中国药典)所收载的制药用水中又另列“杀菌注射用水"一项。它们的含义是： 1.l饮用水(Potable-Water)：通常为自来水公司供应的自来水，又称原水。按2000中国药典规定;饮用水不能直接用作制剂和制备或试验用水。 1.2纯化水(Purifide Water)：为饮用水经蒸馏法、离子交换法、反渗透法或其他适宜的方法制得的制药用的水，不含任何附加剂。 采用离子交换法、反渗透法、超滤法等非热处理制备的纯化水，一般又称去离子水。 采用特殊设计的蒸馏器用蒸馏法制备的纯化水，一般又称蒸馏水。 纯化水可作为配制普通药物制剂用的溶剂或试验用水，不得用于注射剂的配制。 1.3注射用水(Water for Injection)：是以纯化水作为原水，经特殊设计的蒸馏器蒸馏，冷凝冷却后经膜过滤制备而得的水。 目前一般的蒸馏器有多效蒸馏水机和气压式蒸馏水机等。 经蒸馏后的水需再经徽孔过滤方可作注射用水，徽孔过滤膜的孔径应为 ≤0.45μm。 注射用水可作为配制注射剂用的溶剂。 1.4 灭菌注射用水(Sterile Water for Injec-tion)：为注射用水依照注射剂生产工艺制备所得的水。 灭菌注射用水用于灭菌粉末的溶剂或注射液的稀释剂。
制药用水系统的设计、测试和确认
————————————————————————————————作者：————————————————————————————————日期：
新建制药用水系统和设备的设计、测试和确认 摘要 讨论如何根据FDA 和欧盟GMP要求进行制药用水系统和设备的URS编制、设计、测试和确认的组织与实施，概括性说明URS，DQ，FAT，SAT，IQ，OQ，PQ各过程的关注事项。 编制一个完善的URS URS 一般由用户自行编写，也可能由设备或系统供应商编写，或者由第三方的咨询机构编写。之后由供需双方项目经理、质控人员、验证人员、生产人员、设备或系统维护人员、质保部门共同讨论审批。URS讨论审批的过程会是一个不断协商的过程，在这个过程中各学科的专业人员会参与其中并发挥主导作用。URS一经批准，对URS的任何变更均需质管部门的批准。 一般URS的内容的形成需要了解以下的几个方面： ●制药用水的知识； ●制药用水工艺过程的知识； ●法律法规对制药用水和制药用水设备或系统的要求； ●公司内部对制药用水和制药用水设备或系统的质量要求。 下面是一般制药用水设备或系统的URS的主要内容 ●项目的概况 ●认证的种类 ●对水质的要求和标准 ●生产能力及公用系统消耗 ●消毒方式 ●安全方面的要求 ●材料方面的要求 ●机械设备部分 ●管道部分 ●仪器仪表部分 ●控制部分及软件 ●加工制造及质量保证措施方面的要求 ●操作和维护 ●验收测试方面的要求
●培训的要求 ●确认和验证方面的确认 ●对技术支持文件 ●对项目具体实施过程中的特殊要求等 URS一般每个要求条款应该有唯一的编号，以利于后续的确认、测试的跟踪检查。 设计审核或DQ 根据URS，供应商将把URS转化为一些技术描述并展开详细设计，这些技术描述一般包括功能描述、设计描述，细化一些的描述还包括软件设计描述、硬件设 计描述等。详细设计的文件和图纸会更多。设计部分应能保证系统的表达充分准确。 对于制药用水系统，由于都属于定制系统，因此设计审核或称DQ应该是必有内容，当然欧盟GMP和中国的新版GMP对DQ都有明确要求。 制药用水系统DQ的主要检查内容和步骤有： ●检查文件的有效性 ●检查分配系统的循环能力 ●检查消毒方式 ●检查控制系统 ●检查设备的设计和选择 ●检查仪表 ●检查材料和表面粗糙度的要求 ●对DQ人员记录和资质鉴别 基本方法是收集设计文件和设计基准文件（主要是URS，GMP以及供需双方历次会谈纪要），然后按上述的检查内容逐项检查与设计基准文件的符合性。如出 现不符合，需要分析其产生的原因和风险水平，做出相应改进与否或者改进的方案。 对于不能确定的问题，需要召集相关专业人员研究决定。 当研究决定的改进都已经被批准并得到落实，则DQ通过，可以进入建造阶段。 DQ之后关于设计文件的任何变更都应经过需方的确认，尤其是需方质量管理部门 的批准。 测试和确认 为了实现一个优良的制药用水系统的建造，对项目进行有机的组织和策划是关键。
