暗渠施工方案
一、工程概况
1、设计概况
拟建暗渠为连接上游水渠和下游主河道之间的过渡段，暗埋于公建广场回填土下。总长度112米，宽度6.5米，基础类型为筏板基础，基础底部持力层为黄褐色碎石层+级配碎石换填。结构类型为钢筋混凝土圆拱框架结构。设计标高底板结构面从绝对标高1.00至0.00，每25米设置沉降缝一道。混凝土强度等级C30。
2、现场作业条件
暗渠现有位置为已有河道，局部为已回填的场地，河床标高约-1.0米至-1.8米，已回填场地标高为3.0米。河床淤泥比较深，厚度从1.5米到5.0米不等，淤泥底部为黄褐色碎石层。地下水位比较高，冬季水位在-2.5米左右。此季节施工，受天气情况影响比较大，基本处于冬期施工，气温多在零度以下，伴随着雨雪和冰冻，施工难度比较大。
二、编制依据
1、施工图纸

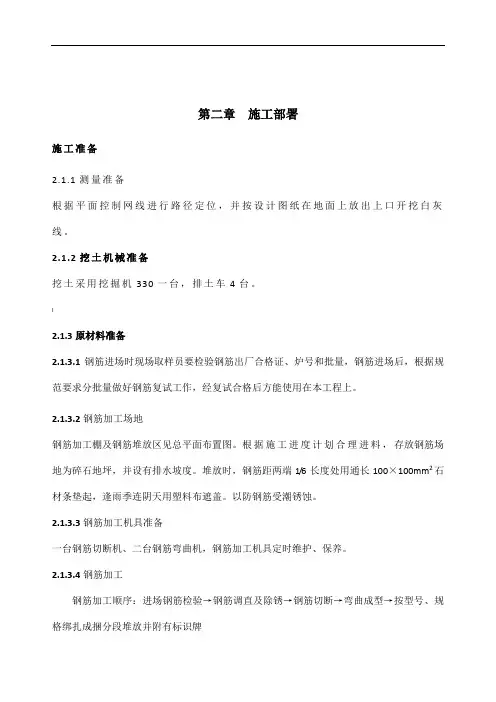

三、施工准备
1、技术准备
确定基础开挖和结构施工方案，确定合理的开挖方式、施工顺序和基础处理措施、圆拱型框架支撑措施，选择适当的施工机械，并对施工作业队伍进行交底。
按设计要求范围和标高平整场地，为现场布置和测量放线、土方开挖创造条件。
根据建设单位提供的控制桩、水准点，在工程施工区域设置控制网包括控制基线、轴线和水平基准点；作好轴线控制的测量和校核，进行土方工程的测量定位放线，放出基坑挖土灰线、上部边线和底部边线以及水准标志，灰线、标高、轴线应进行复合无误后，方可进行场地平整和基坑开挖。
由工程技术人员、各专业工长参与钢筋的下料，模板、钢管、木方、槽钢、角钢、螺杆、螺栓等的提料计划。
根据图纸、方案及钢筋、模板、混凝土工程的有关规定结合工程结构的实际情况制定详细的有针对性和可操作性的技术交底，做好技术交底工作，对于节点大样及特殊作法，绘制出详细的大样图。
2、现场准备
暗渠施工方案 青岛市地铁一期工程（3号线）土建01标 人民会堂站雨水暗渠 施工方案 编号： 版本号： 发放编号： 编制： 复核： 审核： 批准： 有效状态： 中铁四局青岛地铁一期工程（3号线）土建01标项目部 二O一O年九月二十日
青岛市地铁一期工程（3号线）土建01标 人民会堂站雨水暗渠 施工方案 项目总工： 项目经理： 中铁四局青岛地铁一期工程（3号线）土建01标项目部 二O一O年九月二十日
目录 1.编制说明 (1) 1.1编制依据 (1) 1.2编制内容 (1) 2.工程概况 (1) 2.1设计概况 (1) 2.2工程水文地质条件 (1) 2.2.1工程地质 (1) 2.2.2水文 (2) 2.3工程特点 (3) 2.4主要工程数量 (3) 3施工总体方案及计划 (3) 3.1总体施工方案 (3) 3.2暗渠施工、管线迁改、交通调流交叉施工步骤 (4) 3.3施工计划 (10) 4施工方法 (11) 4.1暗渠施工工艺流程 (11) 4.2施工准备 (11) 4.2.1场地布置 (11) 4.2.2施工用水 (12) 4.2.3施工用电 (12) 4.2.4施工机械 (12) 4.2.5施工人员组织 (13) 4.3测量放样 (13) 4.4沟槽开挖 (14) 4.4.1开挖工序 (14) 4.4.2整体放坡开挖 (14) 4.4.3钢板支护开挖 (14) 4.4.4钢板桩施工 (15) 4.5基坑防排水 (16) 4.6基底处理及渠身砌筑 (16) 4.6.1基底处理 (16) 4.6.2渠身砌筑 (16)
4.7混凝土盖板施工 (17) 4.7.1钢筋制安 (18) 4.7.2 模板安装 (20) 4.7.3混凝土施工 (20) 4.8施工监测 (21) 4.8.1测点布置 (21) 4.8.2监控测量 (22) 4..8.3安全监测信息化处理及监测流程 (23) 4.9沟槽回填 (24) 5施工质量保证措施 (25) 5.1管理措施 (25) 5.2过程质量控制措施 (26) 5.2.1严格执行质量交底制度 (26) 5.2.2保证工程质量的技术措施 (26) 6施工安全保证措施 (27) 6.1施工用电 (27) 6.2施工机械 (27) 6.3施工现场安全技术措施 (28) 7环境保护措施 (28) 8防止大气、噪声、水污染的措施 (29) 8.1防止大气污染措施 (29) 8.2防止噪声措施 (29) 9文明施工措施 (29) 10应急预案 (30) 10.1机械事故应急预案 (30) 10.2基坑坍塌应急预案 (32) 10.3燃气泄漏事应急预案 (33) 10.3.1应急组织机构 (33) 10.3.2事故报告程序 (35) 10.3.3应急管理措施 (35) 10.4水管破裂应急预案 (36) 11.附件 (37)
暗渠施工方案 一、工程概况 1、设计概况 拟建暗渠为连接上游水渠和下游主河道之间的过渡段，暗埋于公建广场回填土下。总长度112米，宽度6.5米，基础类型为筏板基础，基础底部持力层为黄褐色碎石层+级配碎石换填。结构类型为钢筋混凝土圆拱框架结构。设计标高底板结构面从绝对标高1.00至0.00，每25米设置沉降缝一道。混凝土强度等级C30。 2、现场作业条件 暗渠现有位置为已有河道，局部为已回填的场地，河床标高约-1.0米至-1.8米，已回填场地标高为3.0米。河床淤泥比较深，厚度从1.5米到5.0米不等，淤泥底部为黄褐色碎石层。地下水位比较高，冬季水位在-2.5米左右。此季节施工，受天气情况影响比较大，基本处于冬期施工，气温多在零度以下，伴随着雨雪和冰冻，施工难度比较大。 二、编制依据 1、施工图纸
三、施工准备 1、技术准备 确定基础开挖和结构施工方案，确定合理的开挖方式、施工顺序和基础处理措施、圆拱型框架支撑措施，选择适当的施工机械，并对施工作业队伍进行交底。 按设计要求范围和标高平整场地，为现场布置和测量放线、土方开挖创造条件。 根据建设单位提供的控制桩、水准点，在工程施工区域设置控制网包括控制基线、轴线和水平基准点；作好轴线控制的测量和校核，进行土方工程的测量定位放线，放出基坑挖土灰线、上部边线和底部边线以及水准标志，灰线、标高、轴线应进行复合无误后，方可进行场地平整和基坑开挖。 由工程技术人员、各专业工长参与钢筋的下料，模板、钢管、木方、槽钢、角钢、螺杆、螺栓等的提料计划。 根据图纸、方案及钢筋、模板、混凝土工程的有关规定结合工程结构的实际情况制定详细的有针对性和可操作性的技术交底，做好技术交底工作，对于节点大样及特殊作法，绘制出详细的大样图。 2、现场准备
XXX路立交桥新建暗渠施工方案报审表工程名称：XXXXX路立交桥工程编号：
XXX立交桥工程 垃圾场新建暗渠施工方案 编制： 审核： 批准： XXXX有限公司 2012年5月17
一、编制依据 1、《XXXX路垃圾场新建暗渠施工图纸》 2、《市政排水管道工程及附属设施》图集06MS201-6 3、《给水排水管道工程施工及验收规范》（GB50268-2008） 4、《城镇道路工程施工与质量验收规范》（CJJ1-2008） 5、《城市桥工程梁施工与质量验收规范》（CJJ2-2008） 6、XXX市有关的规章制度与条例 二、工程概况 固体垃圾站排水暗渠长度约175米（不含铁路以东部分）。基底采用150cm厚砂砾石换填，暗渠地基承载力特征值不低于150kPa。砂砾石顶面采用10cm厚C15素混凝土垫层；垫层顶采用40cm厚的C30钢筋混凝土。渠身采用M10浆砌片石，1:2的水泥砂浆勾缝，暗渠上部为现浇C30钢筋砼台帽，现浇及预制盖板用C30混凝土，暗渠每隔15m或地质变化显处设沉降缝，沉降缝宽2cm，底板缝内设置止水带，并用泡沫塑料板填塞；顶板及侧墙采用沥青木板三面填塞，暗渠每隔15m在中墙上设一穿水洞，盖板顶面覆土高度0.5～1.0m。暗渠横断面图如下
三、主要工程量 四、工程管理目标 1、质量目标 1.1施工质量满足国家现行工程验收规范、标准，地方政府和业主的相关要求，工程质量一次性验收合格。 1.2交付的产品满足规范和合同的要求，交工验收一次合格率100％。 1.3建立质量管理体系，保证质量管理体系的有效运行。 1.4工程质量满足业主提出的质量要求，确保不合格的原材料不使用，不合格的半成品不转序； 2、安全、环保目标 施工中贯彻“安全第一，预防为主，综合治理”的方针，认真做好安全生产工作，安全生产目标是杜绝死亡事故，杜绝重伤以上事故，轻伤频率小于4‰。遵守国家、青岛市的环境保护法律、法规，减少环境污染，不发生环境事故。
混凝土雨水暗渠施工方案
目录 一、工程概况 (1) 二、编制依据 (1) 三、施工进度安排 (2) 四、沟槽开挖及支护 (2) 五、管道主体施工 (5) 六、暗渠施工 (8) 七、检查井施工 (14) 八、沟槽回填 (17) 九、质量及技术要求 (18) 十、安全保证措施 (19) 十一、质量保证措施 (24) 附表一、施工组织框图 (27) 附表二、施工各阶段劳动力计划表 (28) 附表三、施工机械配备表 (29) 附表四、排水施工计划横道图 (30)
一、工程概况 本工程为石山路排水工程，在滨海大道至薛泰路段西侧人行道DN300污水管道，在薛泰路至前湾港路段东侧绿化带下设置DN300~DN400污水管道，主要解决两侧地块污水排放需求；在道路两侧人行道下设置雨水管渠，主要解决道路两侧路面及地块地面雨水排除需求。 场区工程地质条件： 1.地形：场区地势较为平坦，整体上自北向南缓倾。 2.地貌：场区地貌单元为滨海浅滩，第四系较为发育，表层后经人工回填改造。 3.地质与构造 地貌类型北为丘陵及冲洪积平原地区，南为滨海沉积平原。地层相对简单，主要为素填土、粉质粘土、中粗砂、中粗砂、粗砂砾组成。基岩为花岗岩，为中生代燕山晚期崂山阶段深成侵入岩,块状构造，中粗粒结构，主要造岩矿物有长石、石英。由于岩体已遭受到不同程度的风化侵蚀作用，可具体划分为全风化、强风化、中风化等不同风化带。 主要在冲洪积平原和滨海沉积平原地区揭露地下水，地下水水位埋深0.50-3.50m，平均埋深1.68m。地下水类型为上层滞水和第四系潜水，主要含水层为素填土、中粗砂和粗砾砂层，主要受大气降水和邻区渗流补给，排泄主要以蒸发和排向邻区。道路南段临近大海，地下水埋深与地形高低、海潮具明显的相关性。勘察期间属本地区雨季，据调查地下水年变化幅度1.0m左右。 二、编制依据 青岛西海岸经济新区中央商务区石山路市政配套工程排水施工设计图

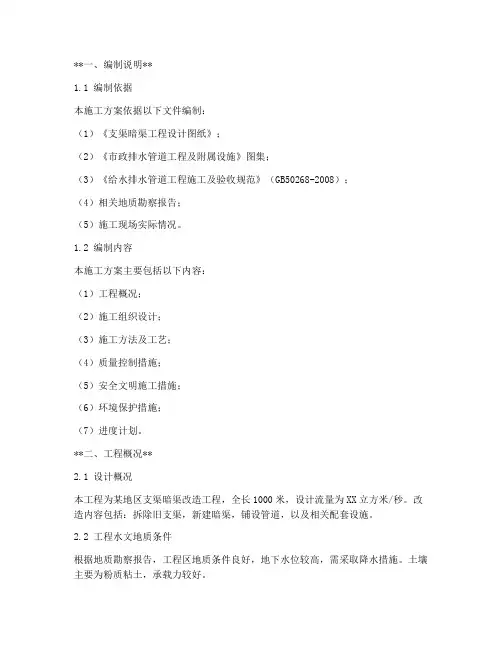

1.编制说明 1.1编制依据 (1)《排水管道改造一期工程（第一批）雨、污水排水设施改造工程施工图》； (2)《管线改迁施工图》； (3)《市政排水管道工程及附属设施》图集； (4)《给水排水管道工程施工及验收规范》（GB50268-2008）； (5)《污水综合排放标准》（GB8978-88）； (6)《建筑施工场界噪声限值》（GB12523-90）； (7)《机动车辆允许噪声》（GB1495-79）； (8)针对该工程进行的施工调查资料； (9)现有的施工技术水平、施工管理水平和机械设备配备能力。 1.2编制内容 劲松七路暗渠工程概况、施工工期计划、施工部署、施工工艺、主要施工方法、施工安全及环境保护要求、应急措施等。 2.工程概况 2.1设计概况 现有雨水暗渠工程合肥路与劲松七路路下，长度750m，暗渠孔径为5×4米、4×4m、单跨4、5m等几种，净高1.8m，覆土深度为1.5～3m，设计荷载为城市道路A级，要求地基承载力特征值大于等于220kPa。基底采用35cm厚毛石，毛石顶面采用5cm厚C20细石混凝土封底；渠身采用M7.5水泥沙浆浆砌毛石，内墙块石；暗渠上部为现浇台帽、盖板及部分预制盖板，地质情况变化明显处设沉降缝，伸缩缝宽2cm，沉降缝宽3cm，夹沥青麻絮。盖板、侧墙、基础、伸缩缝及沉降缝设置同步。 2.2工程特点 (1)周边地下管线复杂。 (2)地下水位高于暗渠底板，须解决杂填土遇水软化降低地基承载力和施工地下水排放的问题。 (3)工程区四周地势起伏不大，施工受居民楼与交通要道影响大，施工场地狭窄，需考虑噪音、水污染、环境保护问题。
(4)暗渠断面大，沟槽开挖深度深。 (5) 施工中，沟渠流水要另行引导，应注意尽量缩短基坑开挖后的暴露时间、支护及开挖分段长度的合理性。 3施工总体方案 总体施工方案 既有雨水沟渠位于合肥路与劲松七路交界处，暗渠改移施工区域附近要考虑管线问题，暗渠改移时需同步进行其他相关管线的改移工作，工序交叉作业多，既有管线保护是暗渠施工组织的重点。 雨水暗渠施工沟槽开挖采用放坡开挖，放坡坡率采用1：1；位于道路、和既有管线及建筑物相邻地段放坡受限制时采用钢板桩支护开挖，防止因沟槽开挖引起道路沉陷、既有管线或建筑物损坏；根据施工前探坑开挖后的情况，基坑开挖后涌水量较小，基坑排水采取开挖后在基坑底四周设截水沟及集水坑明排的方法。 4施工方法 4.1暗渠施工工艺流程 暗渠施工工艺流程详见图4.1-1。
暗渠施工方案
暗渠施工方案 一、工程概况 1、设计概况 拟建暗渠为连接上游水渠和下游主河道之间的过渡段，暗埋于公建广场回填土下。总长度112米，宽度6.5米，基础类型为筏板基础，基础底部持力层为黄褐色碎石层+级配碎石换填。结构类型为钢筋混凝土圆拱框架结构。设计标高底板结构面从绝对标高1.00至0.00，每25米设置沉降缝一道。混凝土强度等级C30。 2、现场作业条件 暗渠现有位置为已有河道，局部为已回填的场地，河床标高约-1.0米至-1.8米，已回填场地标高为3.0米。河床淤泥比较深，厚度从1.5米到5.0米不等，淤泥底部为黄褐色碎石层。地下水位比较高，冬季水位在-2.5米左右。此季节施工，受天气情况影响比较大，基本处于冬期施工，气温多在零度以下，伴随着雨雪和冰冻，施工难度比较大。 二、编制依据 1、施工图纸
2 三、施工准备 1、技术准备 确定基础开挖和结构施工方案，确定合理的开挖方式、施工顺序和基础处理措施、圆拱型框架支撑措施，选择适当的施工机械，并对施工作业队伍进行交底。 按设计要求范围和标高平整场地，为现场布置和测量放线、土方开挖创造条件。 根据建设单位提供的控制桩、水准点，在工程施工区域设置控制网包括控制基线、轴线和水平基准点；作好轴线控制的测量和校核，进行土方工程的测量定位放线，放出基坑挖土灰线、上部边线和底部边线以及水准标志，灰线、标高、轴线应进行复合无误后，方可进行场地平整和基坑开挖。 由工程技术人员、各专业工长参与钢筋的下料，模板、钢管、木方、槽钢、角钢、螺杆、螺栓等的提料计划。 根据图纸、方案及钢筋、模板、混凝土工程的有关规定结合工程结构的实际情

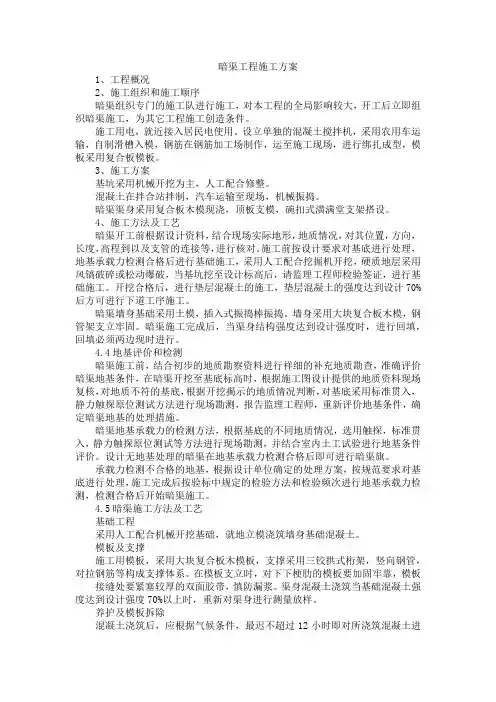

4.暗渠工程施工方案、施工方法 4.1. 工程概况本标段新建暗渠共计3 条，累计120 横延米。 4.3. 施工组织和施工顺序 暗渠工程由相近的综合队施工，先施工对隧洞影响较大的暗渠 开工后立即组织暗渠施工，为隧洞的施工创造条件。 表4-1 施工任务、劳动力及施工计划表 施工便道可就近从既有道路接入，修筑施工便道，保证现场施工 材料的运输。 本标段暗渠由于主要都集中在站场内，就近接入变压器即可。施工用水就近取水。 暗渠施工不单独设置拌合站，利用就近的拌合站供应混凝土，采用混凝土搅拌车运输，自制滑槽入模。钢筋在钢筋加工场集中制作， 用平板车运至施工现场，进行绑扎成型。水泥砂浆采用砂浆搅拌机拌
合，模板采用大块组合钢模板。 4.4. 施工方案 基坑采用机械开挖为主，人工配合修整。 混凝土在拌合站拌制,混凝土输送车运输,机械振捣。 暗渠渠身采用大块组合钢模现浇，顶板支模，碗扣式满堂支架搭设。 4.5. 施工方法及工艺暗渠开工前根据设计资料，结合现场实际地形、地质情况，对其位置、方向、长度、出入口高程以及与排灌系统的连接等，进行核对。 施工前按设计要求对基底进行处理，地基承载力检测合格后进行基础施工。采用人工配合挖掘机开挖，硬质地层采用风镐破碎或松动爆破。当基坑挖至设计标高后，请监理工程师检验签证，进行基础施工。 开挖合格后，进行垫层混凝土的施工，垫层混凝土的强度达到设计70% 后方可进行下道工序施工。 暗渠基础采用大块模板立模，混凝土泵车灌注入模，插入式振捣棒振捣。墙身采用大块模板，钢管架支立牢固。混凝土在拌合站集中拌制，混凝土搅拌运输车运输，混凝土泵车灌注入模，插入式振捣棒 分层捣固。钢筋在加工棚内集中制作加工，现场安装就位 暗渠施工完成后，当渠身结构强度达到设计强度时，进行回填，回填必须两边同时进行，回填完成后恢复上部通道。 4.5.1. 地基评价和检测
