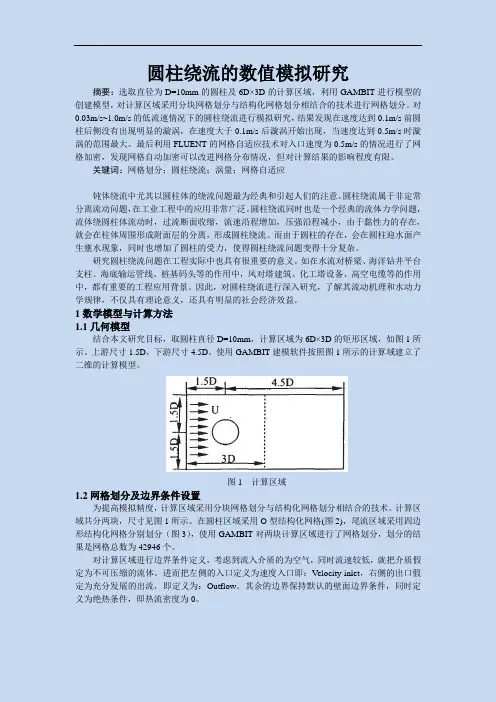

圆柱绕流的数值模拟研究
摘要：选取直径为D=10mm的圆柱及6D×3D的计算区域，利用GAMBIT进行模型的创建模型，对计算区域采用分块网格划分与结构化网格划分相结合的技术进行网格划分。对0.03m/s~1.0m/s的低流速情况下的圆柱绕流进行模拟研究，结果发现在速度达到0.1m/s前圆柱后侧没有出现明显的漩涡，在速度大于0.1m/s后漩涡开始出现，当速度达到0.5m/s时漩涡的范围最大。最后利用FLUENT的网格自适应技术对入口速度为0.5m/s的情况进行了网格加密，发现网格自动加密可以改进网格分布情况，但对计算结果的影响程度有限。
关键词：网格划分；圆柱绕流；涡量；网格自适应
钝体绕流中尤其以圆柱体的绕流问题最为经典和引起人们的注意。圆柱绕流属于非定常分离流动问题，在工业工程中的应用非常广泛。圆柱绕流同时也是一个经典的流体力学问题，流体绕圆柱体流动时，过流断面收缩，流速沿程增加，压强沿程减小，由于黏性力的存在，就会在柱体周围形成附面层的分离，形成圆柱绕流。而由于圆柱的存在，会在圆柱迎水面产生壅水现象，同时也增加了圆柱的受力，使得圆柱绕流问题变得十分复杂。
研究圆柱绕流问题在工程实际中也具有很重要的意义。如在水流对桥梁、海洋钻井平台支柱、海底输运管线、桩基码头等的作用中，风对塔建筑、化工塔设备、高空电缆等的作用中，都有重要的工程应用背景。因此，对圆柱绕流进行深入研究，了解其流动机理和水动力学规律，不仅具有理论意义，还具有明显的社会经济效益。
1数学模型与计算方法
1.1几何模型
结合本文研究目标，取圆柱直径D=10mm，计算区域为6D×3D的矩形区域，如图1所示。上游尺寸1.5D，下游尺寸4.5D。使用GAMBIT建模软件按照图1所示的计算域建立了二维的计算模型。
图1计算区域
1.2网格划分及边界条件设置
为提高模拟精度，计算区域采用分块网格划分与结构化网格划分相结合的技术。计算区域共分两块，尺寸见图1所示。在圆柱区域采用O型结构化网格(图2)，尾流区域采用四边形结构化网格分别划分（图3），使用GAMBIT对两块计算区域进行了网格划分，划分的结果是网格总数为42946个。
对计算区域进行边界条件定义，考虑到流入介质的为空气，同时流速较低，就把介质假定为不可压缩的流体。进而把左侧的入口定义为速度入口即：Velocity-inlet，右侧的出口假定为充分发展的出流，即定义为：Outflow。其余的边界保持默认的壁面边界条件，同时定义为绝热条件，即热流密度为0。
图2圆柱区域O型结构化网格图3整体网格划分情况
1.3计算方法
流动介质为空气，密度ρ=1.225kg/m3，动力粘度μ=1.79×10-5Pa?s，并保持为常数。计算雷诺数(Re<2000)均为小雷诺数。属层流范围，故采用Laminar模型。采用基于压力基的分离式求解器进行求解。计算中采用具有二阶隐式时间格式的非定常流动进行计算。压力项与速度项的耦合项计算采用SIMPLE算法实现，压力项离散采用具有二阶精度的格式离散．动量方程采用二阶迎风格式离散。计算中压力、密度、体积力和动量项的欠松弛因子分别为0.3、1、1和0.7。
2数值模拟
选用25℃的空气为流经计算区域的流体，从0.03m/s开始逐渐增加入口初速度来对不同速度下的圆柱绕流的流场进行模拟
2.1结果与分析
2.1.1涡量云图
0.03m/s速度下的涡量云图0.1m/s速度下的涡量云图
0.2m/s速度下的涡量云图0.3m/s速度下的涡量云图
0.5m/s速度下的涡量云图1m/s速度下的涡量云图
图40.03m/s~1m/s下的涡量图
由上图可知在速度为0.03m/s时，整个计算域的涡量云图呈对称分布，在圆柱的后侧没有明显的漩涡存在，空气流贴着圆柱流动，在贴近圆柱的上下侧涡量较其他区域大。速度
为0.1m/s时漩涡开始向圆柱的后侧推进，此时涡量较大的区域集中在圆柱的前半侧，在圆柱右侧的中后部区域涡量图出现明显的远离现象，贴近圆柱的地方涡量很低，而外扩展的话就又会变大，圆柱的后部区域出现比较明显的小漩涡。在入口速度达到0.2m/s时圆柱后侧的漩涡就比较的明显了，漩涡分布在圆柱的后侧离圆柱较近的区域，上下对称分布。
入口速度为0.3m/s时圆柱后侧的漩涡更加的明显，并且有细微的扩大趋势。当速度达到0.5m/s时圆柱后侧的漩涡范围明显的扩大，扩展到圆柱后侧很大区域，区域长度和圆柱直径相当，并且在圆柱后侧紧近圆柱的部分也出现较小的漩涡，但是漩涡的整体强度却没有明显的增大。从涡量云图上看在速度达到1m/s时漩涡的范围有所减少，但是强度确明显的得到了增强，在圆柱的后侧有两个非常明显的漩涡存在，漩涡的影响范围涉及到了紧近圆柱后侧的区域。再则是由于模拟区域的上下边界都定义为了壁面，从上面6幅涡量云图可以看见入口区域，贴近壁面的范围也出现了轻微的漩涡，并且在速度为0.5m/s时漩涡最明显。
2.1.2速度云图
0.03m/s初速下的速度云图0.1 m/s初速下的速度云图
0.2 m/s初速下的速度云图0.3 m/s初速下的速度云图
0.5 m/s初速下的速度云图 1 m/s初速下的速度云图
图50.03m/s~1m/s下的速度云图
从上图可以看到速度云图总体呈对称分布，在入口速度为0.03m/s时高速区域集中在圆柱的上下两侧，在圆柱的前后是速度的低速区，并且有两处速度很小的区域。当速度达到0.1m/s时圆柱后侧的低速区域得到扩大，低速区域的范围呈现箭头状，越往外速度的值越来越大。在入口速度为0.2m/s的条件下，可以从图上圆柱后也有明显的低速区域，但是速度明显大于0.1m/s时的速度。同时可以看到圆柱后侧有三个点状的低速区，围绕着一个速度较高的椭圆区域。
从0.3m/s的云图可以看到圆柱后方有三个明显的低速区，在这三个低速区中后面的面积较大，而前面的两个低速区较小，并且三个低速区域有连在一起的趋势。到了0.5m/s时我们可以清楚的看到圆柱后侧的低速区域连在了一起，整体呈现出狭长的v字形状，同时包裹着一个近椭圆的区域，在椭圆中速度从中间往外逐渐变小，可以看到有一块明显的黄色区
域。同时由于入口速度的提高圆柱两侧的高速区域较前面有了很大的扩展，两侧呈狭长的矩形分布，并且在贴近计算域边界的壁面处也出现了明显的条状的低速区。但是当速度达到1m/s 时圆柱上下两侧的高速区域宽度有所增加而长度却明显减少，同时圆柱后侧的低速区域也减少很多，三个低速区也明显的分离开来。
3网格自适应技术的应用
对初速度为0.5m/s 的情况应用FLUENT 的网格自适应技术对速度梯度大于1.0×10-6m/s 的地方进行了网格加密，网格前后效果对比如下图：
未加密的网格
自动加密后的网格
图6 网格效果对比图
上图仅仅截取了圆柱周围的部分网格图，对比两个网格可以清楚的看到在后图里在贴近圆柱的区域里网格明显的密于前图。同时在圆柱的后部区域也有三个条状的加密区域。
加密前的速度云图
加密后的速度云图
对比加密前后的速度云图，可以发现圆柱后部上侧区域的低速区域有点不同，同时后图的圆柱后的中轴线上的速度较前图有所降低，更能反映实际的情况。 4结论
使用FLUENT 软件对0.03m/s~1m/s 间的入口速度下的定常流动的圆柱绕流进行了数值模拟的对比研究。结果发现：
（1）在入口速度小于0.1m/s 时，圆柱后侧没有出现漩涡，在速度为0.1m/s 时圆柱后侧开始有不明显的漩涡出现。当速度大于0.1m/s 后就会出现明显的漩涡，同时在0.5m/s 的条件下漩涡的范围最大，在1m/s 时漩涡强度大于0.5m/s 的情况，但范围却小于前者。
（2）使用FLUENT 的网格自适应技术对入口速度为0.5m/s 的情况依据速度梯度大小对网格进行了加密，结果发现虽然可以对高梯度的区域进行网格加密，但是再次计算的结果却没有达到预想的效果，不过总的来讲网格自适应技术也加密了网格增进了模拟的精度。
（3）由于仅仅对速度小于1m/s 的情况进行了对比研究，对高速度高雷诺数的情况未有涉及，结果具有局限性。
参考文献：
[1]夏雪渝，等. 工程分离流动力学[M]. 北京: 北京航空航天大学出版社，1991.
[2]孟元元. 圆柱绕流的数值模拟研究[D].甘肃农业大学，2010.
[3]张立. 小雷诺数下圆柱绕流的数值模拟[J]. 力学季刊,2010,04:543-547.
[4]杨纪伟，付晓丽. 圆柱绕流研究进展[J]. 中国水运(下半月)，2008，05:156-158.
[5]张立. 小雷诺数下圆柱绕流的涡态演化[J]. 机械科学与技术,2012,04:679-684.
[6]李国亚. 有限水深横流中近壁水平圆柱绕流的实验研究[D].武汉大学,2004.
[7]段志强. 低雷诺数下尾部隔板影响圆柱绕流的数值研究[D].重庆大学,2012.
[8]何鸿涛. 圆柱绕流及其控制的数值模拟研究[D].北京交通大学,2009.
[9]
1 3.14圆柱绕流阻力实验(压强分布法) 一、实验目的 圆柱绕流实验是研究外流问题和形状阻力的典型实验。通过测量圆柱表面的压强分布，认识实际流体绕圆柱流动时表面压强分布规律，并与理想流体相比较，理解形状阻力产生的原因及测量、计算方法。 二、实验原理 理想流体均流对二维圆柱作无环量绕流时，圆柱表面任一点的速度分量为 V r = 0, V θ= 2V ∞sin θ (1) 式中V ∞为来流速度。圆柱表面任一点的压强p i 与来流压强p ∞的关系满足伯努利方程 p V 2 p V 2 i +θ=∞+∞ (2) ρg 2g ρg 2g 式中ρ为流体密度。以压强系数C P 表达流体压强的分布 C =p i -p ∞ =1-4sin 2θ (3) P 1ρ 2 2 V ∞ 由于压强分布沿圆柱面前后对称，压强合力为零，称为达朗贝尔佯缪。 实际流体绕圆柱流动时，由于粘性得影响压强分布前后不对称；特别是当流动达到一定雷诺数后，粘性边界层在圆柱后部发生分离，形成漩涡。从分离点开始圆柱体后部的压强大致接近分离点压强，不能恢复到前部的压强，破坏了前后压强分布的对称性，形成压差阻力 F D 。由于圆柱表面的摩擦阻力相对于压差阻力小得多，可忽略不计，阻力系数可表为 C D =1 2π C P cos θd θ (4) 2 ρV ∞A 式中A 为圆柱的迎风特征面积，压强系数C P 由（3）式确定。实验中由多管压力计分别测 量p -p 和 ρV 2 i ∞ 2 ∞ p i -p ∞=ρm g (h i -h ∞) (5) 1 ρV 2 =k ρg (h -h ) (6) 2 ∞ m 0 ∞ 式中h i 为测点的静压水头高，h 0 来流的总压水头高，h ∞为来流的静压水头高，ρm 测压计 ? F D =
圆柱绕流的数值模拟研究 摘要：选取直径为D=10mm的圆柱及6D×3D的计算区域，利用GAMBIT进行模型的创建模型，对计算区域采用分块网格划分与结构化网格划分相结合的技术进行网格划分。对0.03m/s~1.0m/s的低流速情况下的圆柱绕流进行模拟研究，结果发现在速度达到0.1m/s前圆柱后侧没有出现明显的漩涡，在速度大于0.1m/s后漩涡开始出现，当速度达到0.5m/s时漩涡的范围最大。最后利用FLUENT的网格自适应技术对入口速度为0.5m/s的情况进行了网格加密，发现网格自动加密可以改进网格分布情况，但对计算结果的影响程度有限。 关键词：网格划分；圆柱绕流；涡量；网格自适应 钝体绕流中尤其以圆柱体的绕流问题最为经典和引起人们的注意。圆柱绕流属于非定常分离流动问题，在工业工程中的应用非常广泛。圆柱绕流同时也是一个经典的流体力学问题，流体绕圆柱体流动时，过流断面收缩，流速沿程增加，压强沿程减小，由于黏性力的存在，就会在柱体周围形成附面层的分离，形成圆柱绕流。而由于圆柱的存在，会在圆柱迎水面产生壅水现象，同时也增加了圆柱的受力，使得圆柱绕流问题变得十分复杂。 研究圆柱绕流问题在工程实际中也具有很重要的意义。如在水流对桥梁、海洋钻井平台支柱、海底输运管线、桩基码头等的作用中，风对塔建筑、化工塔设备、高空电缆等的作用中，都有重要的工程应用背景。因此，对圆柱绕流进行深入研究，了解其流动机理和水动力学规律，不仅具有理论意义，还具有明显的社会经济效益。 1数学模型与计算方法 1.1几何模型 结合本文研究目标，取圆柱直径D=10mm，计算区域为6D×3D的矩形区域，如图1所示。上游尺寸1.5D，下游尺寸4.5D。使用GAMBIT建模软件按照图1所示的计算域建立了二维的计算模型。 图1计算区域 1.2网格划分及边界条件设置 为提高模拟精度，计算区域采用分块网格划分与结构化网格划分相结合的技术。计算区域共分两块，尺寸见图1所示。在圆柱区域采用O型结构化网格(图2)，尾流区域采用四边形结构化网格分别划分（图3），使用GAMBIT对两块计算区域进行了网格划分，划分的结果是网格总数为42946个。 对计算区域进行边界条件定义，考虑到流入介质的为空气，同时流速较低，就把介质假定为不可压缩的流体。进而把左侧的入口定义为速度入口即：Velocity-inlet，右侧的出口假定为充分发展的出流，即定义为：Outflow。其余的边界保持默认的壁面边界条件，同时定义为绝热条件，即热流密度为0。
基于谱单元方法的单圆柱绕流特性分析 基于谱单元方法的单圆柱绕流特性分析 提要: 谱单元方法是一种高效的高精度计算流体动力学数值计算方法，目前被广泛运用于空气动力学的大规模模拟中。本文详细介绍了该数值计算方法好核心思想和编程思路，并实现了其程序开发。最后以单圆柱绕流问题为例验证了其准确性和高效性。模拟结果表明谱单元方法是在科学研究和工程计算中极具发展和应用前景的数值计算工具。 关键词：谱单元、有限元、计算流体动力学、圆柱绕流 中图分类号： O313 文献标识码： A 文章编号： 自从1977年Gottlieb和Orszag[1]系统地从数学方面对谱方法进行了理论的阐述，它与有限差分法及有限元法一起构成了求解偏微分方程的三大方法，被广泛地应用于更多的领域。随着谱方法在各领域的应用和发展，谱方法在理论研究上日趋完善，它开辟了谱方法应用函数分析技术处理复杂问题的道路。1984年，Gottlieb和Hussaini 开始将谱方法向计算流体动力学方面推广[2,3]。到了80年代初期，Patera才结合谱方法的精度和有限元的思想提出所谓的谱单元方法[4]，谱单元方法具有谱方法的高精度和收敛特性，并且还可以像有限元法一样具有很好的几何区域的适应性[5]。 本文研究了谱单元方法插值函数的选取和谱单元的离散过程，给出了离散方程的一般形式，并采用时间分裂格式的谱单元法求解Navier-Stokes方程，以不同雷诺数下单圆柱绕流的数值模拟作为基本算例，验证了谱单元法的高精度和计算效率，计算表明结果令人满意。 一、谱单元离散格式 二、单圆柱绕流计算分析
在研究圆柱流场时常用的几个无量纲化系数：CD（阻力系数）,CL （升力系数）和 St（斯托罗哈数）定义如下： （12） 其中，FD为阻力，与来流方向一致，主要由流体绕圆柱柱表面摩擦阻力以及圆柱前后压力差造成；FL为升力，与来流方向垂直，主要由涡交替从圆柱上下表面脱落产生上下表面压力脉动造成；St 为涡脱落频率，D为圆柱直径。 2.1 计算域和网格划分 考虑直径为D的圆柱受到未经扰动的均匀来流作用，基于圆柱直径和来流流速的雷诺数取Re=200。所选计算域50D×40D，圆柱位于坐标系原点（0,0）。入口边界和出口边界分别位于圆柱中心上游20D 和下游30D处，流域顶部和底部离圆柱中心20D。相应的边界条件如下：进口处自由来流速度为绕流问题特征速度，即ux=U∞，uy=0.0；上下边界条件与进口边界条件相同；出口边界处纵向和横向速度梯度均为0.0，即∂ux/∂x=0.0，∂uy/∂x=0.0；圆柱表面处为不可滑移边界条件，即ux=0.0，uy=0.0。计算域和边界条件如图1所示。 图1 计算域和边界条件示意图 Fig 1 Schematic diagram of the computational domain and boundary conditions 计算域网格划分采用了四边形非结构化谱单元网格，总共划分了354个单元，如图2(a)所示。在靠近圆柱壁面的地方进行了几层非常细的网格加密，离圆柱壁面最近的一层网格厚度为0.1D，如图2(b)所示。同时，在圆柱尾流区域也进行了加密处理。 图2 (a)谱单元网格划分示意图 (b)圆柱附近网格加密示意图 Fig 2 (a) spectral element mesh, 354 elements (b) zoomed-in view of the mesh around the cylinder

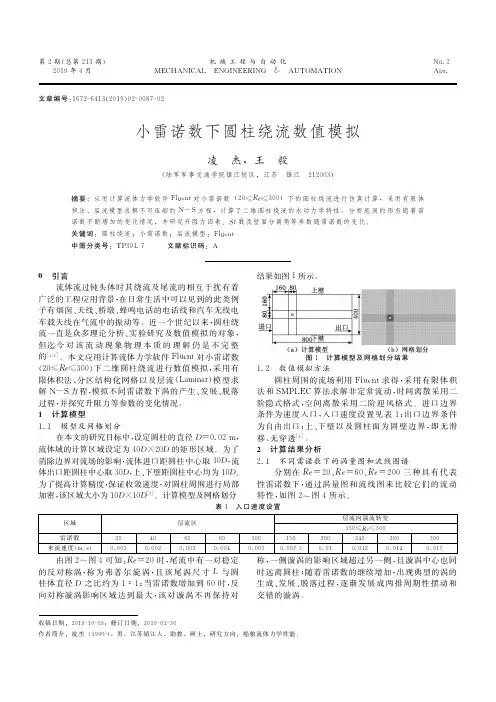

第２期（总第２１３期） ２０１９年４月机械工程与自动化 ＭＥＣＨＡＮＩＣＡＬ ＥＮＧＩＮＥＥＲＩＮＧ ＆ ＡＵＴＯＭＡＴＩＯＮＮｏ．２ Ａｐ ｒ．文章编号：１６７２－６４１３（２０１９）０２－００８７－０ ２小雷诺数下圆柱绕流数值模拟 凌 杰，王 毅 （陆军军事交通学院镇江校区，江苏 镇江 ２１２００３ ）摘要：应用计算流体力学软件Ｆｌｕｅｎｔ对小雷诺数（２０≤Ｒｅ≤３００）下的圆柱绕流进行仿真计算，采用有限体积法、层流模型求解不可压缩的Ｎ－Ｓ方程，计算了二维圆柱绕流的水动力学特性。分析尾涡的形态随着雷诺数不断增加的变化情况，并研究升阻力因素、Ｓｔ数及壁面分离角等参数随雷诺数的变化。关键词：圆柱绕流；小雷诺数；层流模型；Ｆｌｕｅｎｔ 中图分类号：ＴＰ３９１．７ 文献标识码：Ａ 收稿日期：２０１８－１０－０８；修订日期：２０１９－０１－３ ０作者简介：凌杰（１９９０－） ，男，江苏镇江人，助教，硕士，研究方向：船舶流体力学性能。０ 引言 流体流过钝头体时其绕流及尾流的相互干扰有着广泛的工程应用背景，在日常生活中可以见到的此类例子有烟囱、天线、桥墩、蜂鸣电话的电话线和汽车无线电车载天线在气流中的振动等。近一个世纪以来，圆柱绕流一直是众多理论分析、实验研究及数值模拟的对象，但迄今对该流动现象物理本质的理解仍是不完整 的［１－ ２］。本文应用计算流体力学软件Ｆｌｕｅｎｔ对小雷诺数（２０≤Ｒ ｅ≤３００）下二维圆柱绕流进行数值模拟，采用有限体积法、分区结构化网格以及层流（Ｌ ａｍｉｎａｒ）模型求解Ｎ－Ｓ方程，模拟不同雷诺数下涡的产生、发展、脱落过程，并探究升阻力等参数的变化情况。１ 计算模型１．１ 模型及网格划分 在本文的研究目标中，设定圆柱的直径Ｄ＝０．０２ｍ，流体域的计算区域设定为４０Ｄ×２０Ｄ的矩形区域。为了消除边界对流场的影响，流体进口距圆柱中心取１０ Ｄ，流体出口距圆柱中心取３０Ｄ，上、下壁距圆柱中心均为１０Ｄ。 为了提高计算精度，保证收敛速度，对圆柱周围进行局部 加密，该区域大小为１０Ｄ×１０Ｄ［３］ 。计算模型及网格划分 结果如图１所示。 图１ 计算模型及网格划分结果 １． ２ 数值模拟方法圆柱周围的流场利用Ｆｌｕｅｎｔ求得， 采用有限体积法和ＳＭＰＬＥＣ算法求解非定常流动， 时间离散采用二阶隐式格式，空间离散采用二阶迎风格式。进口边界条件为速度入口，入口速度设置见表１；出口边界条件为自由出口；上、下壁以及圆柱面为固壁边界，即无滑 移、无穿透［４］ 。２ 计算结果分析２．１ 不同雷诺数下的涡量图和流线图谱 分别在Ｒｅ＝２０、Ｒｅ＝６０、Ｒｅ＝２００三种具有代表性雷诺数下，通过涡量图和流线图来比较它们的流动特性，如图２～图４所示。 表１ 入口速度设置 区域 层流区 层流向湍流转变１５０≤Ｒｅ≤３００ 雷诺数２０ ４０ ６０ ８０ １００ １５０ ２００ ２４０ ２８０ ３００来流速度（ｍ／ｓ ）０．００１ ０．００２ ０．００３ ０．００４ ０．００５ ０．００７ ５ ０．０１ ０．０１２ ０．０１４ ０．０１５ 由图２～图４可知： Ｒｅ＝２０时，尾流中有一对稳定的反对称涡，称为弗普尔旋涡，且该尾涡尺寸Ｌ与圆 柱体直径Ｄ之比约为１∶１；当雷诺数增加到６０时， 反向对称漩涡影响区域达到最大，该对漩涡不再保持对 称，一侧漩涡的影响区域超过另一侧，且漩涡中心也同 时远离圆柱；随着雷诺数的继续增加，出现典型的涡的生成、发展、脱落过程，逐渐发展成两排周期性摆动和交错的漩涡。
