膜生物反应器（MBR）介绍及设计应用 （内部资料） 北京碧水源科技发展有限公司 https://www.doczj.com/doc/0d15415118.html,
目录 1膜生物反应器（MBR）介绍 (1) 1.1原理 (1) 1.2工艺特点 (1) 2设计 (3) 2.1设计进水水质 (3) 2.2设计出水水质 (3) 2.3优质杂排水→城市杂用水（中水） (3) 2.3.1工艺流程 (3) 2.3.2设计说明 (4) 2.4生活污水→二级出水 (5) 2.4.1工艺流程 (5) 2.4.2设计说明 (6) 2.5生活污水→国家一级A标准 (9) 2.5.1工艺流程 (9) 2.5.2设计说明 (9)
1膜生物反应器（MBR）介绍 1.1原理 膜生物反应器（Membrane Bio-Reactor）简称MBR，是二十世纪末发展起来的新技术。它是膜分离技术和生物技术的有机结合。它不同于活性污泥法，不使用沉淀池进行固液分离，而是使用微滤膜分离技术取代传统活性污泥法的沉淀池和常规过滤单元，使水力停留时间（HRT）和泥龄（STR）完全分离。因此具有高效固液分离性能，同时利用膜的特性，使活性污泥不随出水流失，在生化池中形成8000－12000 mg/L超高浓度的活性污泥浓度，使污染物分解彻底，因此出水水质良好、稳定，出水细菌、悬浮物和浊度接近于零，并可截留粪大肠菌等生物性污染物，处理后出水可直接回用。 图1 膜生物反应器工作原理简图 1.2工艺特点 （1）出水水质优良、稳定。高效的固液分离将废水中的悬浮物质、胶体物质、生物单元流失的微生物菌群与已净化的水分开，不须经三级处理即直接可回用。具有较高的水质安全性。
MBR膜生物反应器 一、MBR技术简介 膜生物反应器（Membrane Bio-Reactor,MBR）为膜分离技术与生物处理技术有机结合之新型态废水处理系统。以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，从而减少污水处理设施占地面积，并通过保持低污泥负荷减少剩余污泥量。主要利用沉浸于好氧生物池内之膜分离设备截留槽内的活性污泥与大分子有机物。膜生物反应器系统内活性污泥（MLSS）浓度可提升至8000~10000mg/L，甚至更高；污泥龄(SRT)可延长至30天以上。 膜生物反应器因其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净化，同时硝化菌在系统内能充分繁殖，其硝化效果明显，对深度除磷脱氮提供可能。 1.MBR 的技术原理 MBR 工艺一般由膜分离组件和生物反应器组成, 由膜组件代替二次沉淀池进行固液分离。由于膜能将全部的生物量截留在反应器内, 可以获得长泥龄和高悬浮固体浓度,有利于生长缓慢的固氮菌和硝化菌的增殖,不需进行延时曝气就能实现同步硝化和反硝化, 从而强化了活性污泥的硝化能力, 膜分离还能维持较低的F?M , 使剩余污泥产率远小于活性污泥工艺, 且系统运行更加灵活和稳定。2. MBR 工艺中膜选择的技术要点 MBR 从膜分离的角度主要涉及微滤、超滤、纳滤及反渗透。由于无机膜的成本相对较高, 目前几乎所有的膜技术都依赖于有机的高分子化合物。应用于MBR 的膜材料既要有良好的成膜性、热稳定性、化学稳定性, 同时应具有较高的水通量和较好的抗污染能力。目前, 国内外常采用的方法是膜材料改性或膜表面改性，能有效地提高膜组件的通量和抗污染能力。 另一点需要考虑的因素是膜的孔径, 由于曝气池中活性污泥是由聚集的微生物颗粒构成, 其中一部分污染物被微生物吸收或粘附在微生物絮体和胶质状的有机物质表面,尽管粒子的直径取决于污泥的浓度、混合状态以及温度条件, 这些粒子仍存在着一定的分布规律,考虑到活性污泥状态与水通量, 最好选择0.10～0.40 微米孔径的膜。

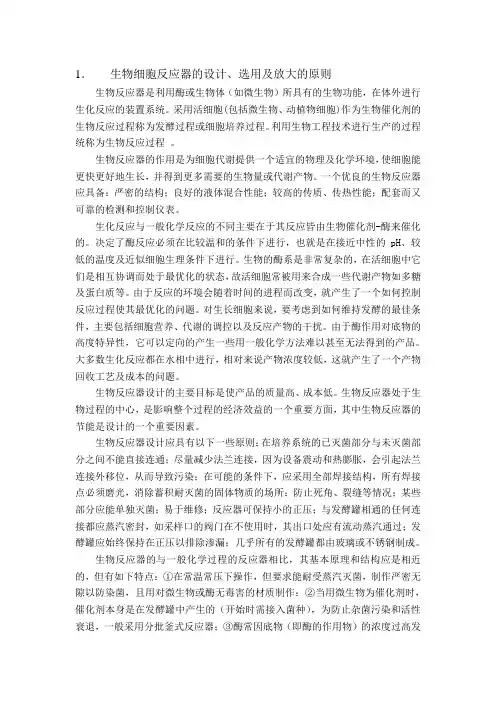

我国大规模细胞培养生物反应器综述 文章比较全面的介绍了我国目前生物反应器的现状,各种品种发酵的特点.提出了反应器的设计要以代 谢流分析为核心,要从系统生物学的角度出发. 1、发展大规模细胞培养及其生物反应器 借助于细胞培养进行各种产品生产已是我国生物技术产业化的重要组成部分，涉及医药、化工、轻工、食品、农业、海洋、环保等行业。培养的细胞不仅只是微生物，用于生物技术产品生产的动物细胞、植物细胞和藻类细胞大规模培养已引起了大家重视，显露出令人鼓舞的前景。而且随着生物技术的发展，在人类今后发现的一切具有生物活性的物质都可以借助于细胞培养方法得到。它们可以是细胞代谢产物、生物转化、酶或某基因表达产物。 此外，随着人类社会经济发展，如果没有基于科技进步的大力开发，能源和资源将难以支撑人类社会进一步发展的目标，人类社会的发展必须将基于碳氢化合物的经济转变为基于碳水化合物的经济。这种能源结构和资源结构的转变将直接关系到我国经济的可持续发展，社会的稳定、和国家安全。解决上述问题的最有效方法就是发展工业微生物，只有工业微生物才能将来源于太阳能的可再生资源碳水化合物转变为现代社会所需要的化工原料和能源。 显而易见，要进行这些产品的生产，无不涉及到细胞代谢与大规模培养研究。为了提高生产水平，除了获得高生产能力的细胞株外，生物反应器是重要的核心技术，必需提供有利于生物过程研究的装置技术和高效节能的生产装置。但是在生物技术产业化平台中，细胞大规模培养技术等中下游技术是我国最薄弱的技术环节之一，以我国生物医药等领域产业化来说，与先进国家的差距是全面的。滞后的一个重要原因之一就是缺乏相配套工艺的工业化放大技术研究和相应的装备技术支撑。例如以哺乳类细胞培养技术来看，西方国家基因工程抗体的开发已经进入大规模细胞反应阶段，细胞工程研究规模已经达到1000L以上，基因工程抗体的生产反应系统最大规模达到20000L以上。相形之下，我国多数药物开发单位的细胞反应规模仍停留在2-30L 规模，100L的培养技术还不稳定，长期以来都是照抄照搬国外的技术和进口国外设备。国内只能生产一些低档装置, 仅靠科研成果模仿和基础科学的跟随。 与其他各行业的装备制造业一样，生物反应器为生物技术产业再生产和扩大再生产提供共性技术和关键技术，它的发展水平也反映了国家在科学技术、工艺设计、材料、加工制造等方面的综合配套能力。装备制造业和商品化的迫切性可以归纳为如下几点： l 每年有大量的从摇瓶到不同大小的实验室生物反应器进行生物技术的实验室研究或中试放大的项目，这些项目有的已购买设备，但需要维修，有的则需新添有关装置。 l 每年有相当数量的生物技术工程项目投入，需要大量的用于生产的生物反应器，传统生物技术的生物反应器一般体积较大（几十M3到上百M3），而现代生物技术所需的反应器装置体积较小，但技术要求高。 l 随着不同产品过程优化与放大技术研究的进展，迫切需要新设计原理的生物反应器发挥作用。由此，必需有不断更新技术的生物反应装置推向市场，或者对现有生物反应器生产装置进行新技术改造，这也是包括制药、食品、轻工在内的传统产业现代生物技术改造的主要内容之一。 l 随着生物技术的发展，需要性能更高的生物反应器，例如哺乳类动物细胞大规模培养是当前高附加值的糖基化活性蛋白医药产品的发展趋势，如何开发适应动物细胞特殊需要的生物反应器并商品化就成为迫切需要

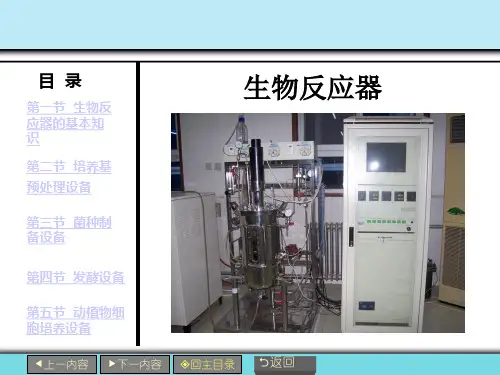

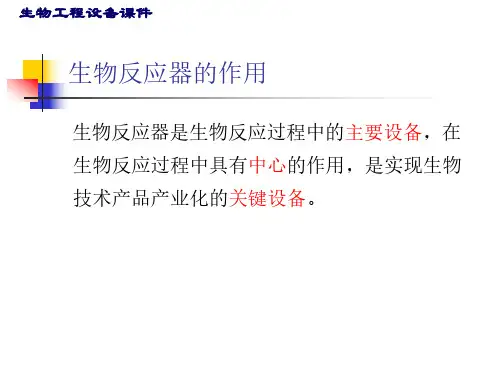

生物反应器 指以活细胞或酶为生物催化剂进行细胞增殖或生化反应提供适宜环境的设备，它是生物反应过程中的关键设备。生物反应器的结构、操作方式和操作条件的选定对生物化工产品的质量、收率（转化率）和能耗有密切关系。生物反应器的设计、放大是生化反应工程的中心内容，也是生物化学工程的重要组成部分。 分类从生物反应过程说，发酵过程用的反应器称为发酵罐；酶反应过程用的反应器则称为酶反应器。另一些专为动植物细胞大量培养用的生物反应器，专称为动植物细胞培养装置。 发酵罐发酵罐若根据其使用对象区分，可有：嫌气发酵罐、好气发酵罐、污水生物处理装置等。其中嫌气发酵罐最为简单，生产中不必导入空气，仅为立式或卧式的筒形容器，可借发酵中产生的二氧化碳搅拌液体。 若以操作方式区分，有分批操作和连续操作两种。前者一般用釜式反应器，后者可用连续搅拌式反应器或管式及塔式反应器。好气发酵罐按其能量输入方式或作用原理区分，可有： ①具有机械搅拌器和空气分布器的发酵罐这类发酵罐应用最普遍，称为通用式发酵罐。所用的搅拌器一般为使罐内物料产生径向流动的六平叶涡轮搅拌器，它的作用为破碎上升的空气泡和混合罐内的物料。若利用上下都装有蔽板的搅拌叶轮，搅拌时在叶轮中心产生的局部真空,以吸入外界的空气,则称为自吸式机械搅拌发酵罐。 ②循环泵发酵罐用离心浆料泵将料液从罐中引出，通过外循环管返入罐内。在循环管顶端再接上液体喷嘴，使之能吸入外界空气的,称喷射自吸发酵罐。 ③鼓泡塔式发酵罐以压缩空气为动力进行液料搅拌，同时进行通气的气升发酵罐。目前，世界所发展的大型发酵罐是英国卜内门化学工业公司的发酵罐，它以甲醇为原料生产单细胞蛋白的压力循环气升发酵罐,其直径为7m，高为60m，总容量为 2300m□，自上至下有5000～8000 个喷嘴进料。目前，还有些发酵产品，如固体曲等，使用专门设计的能调节温、湿度的旋转式固体发酵装置。 生产甲烷（沼气）用的是嫌气发酵罐，也称消化器或沼气发生器，这种发酵罐装有搅拌器，顶部有的有浮顶。 污水生物处理装置中，最简单的是曝气池，装有表面曝气叶轮。为了节省占地面积，开发了一种利用气升式发酵罐原理的深井式污水处理池或大至 20000m□的多循环管式曝气装置。此外，还有生物滤池和生物转盘等装置，把能降解污水中有害物质的菌或原生动物，以生物膜的形式附在填料或转盘上。 酶反应器可分游离酶及固定化酶反应器两大类。 ①游离酶反应器以水溶液状态与底物反应。若为分批釜式反应器，酶就不能回收；若用连续釜式反应器并附有一个能把大分子的酶留在系统内的超滤装置则可使酶连续使用。也可将酶液置于用超滤材料制成的U形管或中空纤维管中,并将其置于釜式或管式反应器进行操作，这样也可使酶连续使用。后者接近连续管式反应器。 ②固定化酶反应器除了和化学反应器类似的固定床反应器和流化床反应器外，还有多种特殊设计。例如：将酶固定在惰性膜片上，再卷成螺旋状置于反应器中,或将酶固定在中空纤维的内壁制成反应器；也可将固定化酶置于金属网框中进行酶反应。在反应中产气(如CO2)严重时，可考虑采用多层酶反应器。采用固定化细胞时的反应器，基本上和固定化酶反应器相同，但在好气培养时要便于空气导入和废气排出。
膜生物反应器 科技名词定义 膜生物反应器 membrane bioreactor;MBR 定义1： 膜技术与生物技术结合的使系统出水水质和容积负荷都得到大幅提高的一种污水处理装置。 所属学科： 海洋科技（一级学科）；海洋技术（二级学科）；海水资源开发技术（三级学科）定义2： 一种含有固定酶或细胞、可用来促进特定生物化学反应的反应器。是工业生化在生产工艺上采用的一种膜技术。 简介 膜生物反应器 膜-生物反应器（Membrane Bio-Reactor,MBR）为膜分离技术与生物处理技术有机结合之新型态废水处理系统。是一种由膜分离单元与生物处理单元相结台的新型水处理技术，以膜组件取代二沉池在生物反应器中保持高活性污泥浓度减少污水处理设施占地，并通过保持低污泥负荷减少污泥量。主要利用沉浸于好氧生物池内之膜分离设备截留槽内的活性污泥与大分子固体物。因此系统内活性污泥（MLSS）浓度可提升至10,000mg/L，污泥龄(SRT)可延长30天以上，于如此高浓度系统可降低生物反应池体积，而难降解的物质在处理池中亦可不断反应而降解。故在膜制造技术不断提升支援下，MBR处理技术将更加成熟并吸引着全世界环境保护工业的目光，并成为21世纪污水处理与水资源回收再利用唯一选择。 用途
污水处理:中国是一个缺水国家,污水处理及回用是开发利用水资源的有效措施。污水回用是将城市污水通过膜生物反应器等设备的处理之后,将其用于绿化、冲洗、补充观赏水体等非饮用目的,而将清洁水用于饮用等高水质要求的用途。城市污水就近可得,免去了长距离输水:其在被处理之后污染物被大幅度去除,这样不仅节约了水资源,也减少了环境污染。污水回用已经在世界上许多缺水的地区广泛采用,被认为具有显著的社会、环境和经济效益。 迸出水水质比较: 设计进水水质:BOD5<30Omg/l CODcr<50Omg/l SS<30Omg/l T--N<4-5mg/l 出水水质:BOD5<5mg/l NH4+-N<1.Omg/l CODcr〈2Omg/l 浊度<1NTU 膜生物反应器 SS=Omg/l 细菌总数<20个/ml T-N<0.5mg/l 大肠杆菌数未检出 膜的种类繁多,按分离机理进行分类,有反应膜、离子交换膜、渗透膜等;按膜的性质分类,有天然膜(生物膜)和合成膜(有机膜和无机膜) ;按膜的结构型式分类,有平板型、管型、螺旋型及中空纤维型等。 工艺 膜生物反应器(MBR)是杨造燕教授及其领导的科研小组历经10年时间研究开发出来的新型污水生物处理装置,该技术被称为"21世纪的水处理技术",该项目曾被列为国家八?五、九?五重点科技攻关项目并被国家列为"中国21世纪议程实施能力及可持续发展实用新技术",此项技术在国内处于领先水平,部分指标达到国际领先水平。 MBR是膜分离技术与生物处理法的高效结合,其起源是用膜分离技术取代活性污泥法中的二沉池,进行固液分离。这种工艺不仅有效地达到了泥水分离的目的,而且具有污水三级处理传统工艺不可比拟的优点: 1、高效地进行固液分离,其分离效果远好于传统的沉淀池,出水水质良好,出水悬浮物和浊度接近于零,可直接回用,实现了污水资源化。
?一、半连续式培养 1.半连续式培养又称为重复分批式培养或换液培养。采用机械搅拌式生物反应器系 统，悬浮培养形式。在细胞增长和产物形成过程中，每间隔一段时间，从中取出部分培养物，再用新的培养液补足到原有体积，使反应器内的总体积不变。这种类型的操作是将细胞接种一定体积的培养基，让其生长至一定的密度，在细胞生长至最大密度之前，用新鲜的培养基稀释培养物，每次稀释反应器培养体积的1/2~3/4，以维持细胞的指数生长状态，随着稀释率的增加培养体积逐步增加。或者在细胞增长和产物形成过程中，每隔一定时间，定期取出部分培养物，或是条件培养基，或是连同细胞、载体一起取出，然后补加细胞或载体，或是新鲜的培养基继续进行培养的一种操作模式。剩余的培养物可作为种子，继续培养，从而可维持反复培养，而无需反应器的清洗、消毒等一系列复杂的操作。在半连续式操作中由于细胞适应了生物反应器的培养环境和相当高的接种量，经过几次的稀释、换液培养过程，细胞密度常常会提高。 2.半连续式特点： ·培养物的体积逐步增加； ·可进行多次收获； ·细胞可持续指数生长，并可保持产物和细胞在一较高的浓度水平，培养过程可延续到很长时间。该操作方式的优点是操作简便，生产效率高，可长时期进行生产，反复收获产品，可使细胞密度和产品产量一直保持在较高的水平。在动物细胞培养和药品生产中被广泛应用。 二、连续式培养 1.连续式培养是一种常见的悬浮培养模式，采用机械搅拌式生物反应器系统。该模 式是将细胞接种与一定体积的培养基后，为了防止衰退期的出现，在细胞达最大密度之前，以一定速度向生物反应器连续添加新鲜培养基；同时，含有细胞的培养物以相同的速度连续从反应器流出，以保持培养体积的恒定。理论上讲，该过程可无限延续下去。
一、半连续式培养 1.半连续式培养又称为重复分批式培养或换液培养。采用机械搅拌式生物反应器系 统，悬浮培养形式。在细胞增长和产物形成过程中，每间隔一段时间，从中取出部分培养物，再用新的培养液补足到原有体积，使反应器内的总体积不变。这种类型的操作是将细胞接种一定体积的培养基，让其生长至一定的密度，在细胞生长至最大密度之前，用新鲜的培养基稀释培养物，每次稀释反应器培养体积的1/2~3/4，以维持细胞的指数生长状态，随着稀释率的增加培养体积逐步增加。或者在细胞增长和产物形成过程中，每隔一定时间，定期取出部分培养物，或是条件培养基，或是连同细胞、载体一起取出，然后补加细胞或载体，或是新鲜的培养基继续进行培养的一种操作模式。剩余的培养物可作为种子，继续培养，从而可维持反复培养，而无需反应器的清洗、消毒等一系列复杂的操作。在半连续式操作中由于细胞适应了生物反应器的培养环境和相当高的接种量，经过几次的稀释、换液培养过程，细胞密度常常会提高。 2.半连续式特点： ·培养物的体积逐步增加； ·可进行多次收获； ·细胞可持续指数生长，并可保持产物和细胞在一较高的浓度水平，培养过程可延续到很长时间。该操作方式的优点是操作简便，生产效率高，可长时期进行生产，反复收获产品，可使细胞密度和产品产量一直保持在较高的水平。在动物细胞培养和药品生产中被广泛应用。 二、连续式培养 1.连续式培养是一种常见的悬浮培养模式，采用机械搅拌式生物反应器系统。该模 式是将细胞接种与一定体积的培养基后，为了防止衰退期的出现，在细胞达最大密度之前，以一定速度向生物反应器连续添加新鲜培养基；同时，含有细胞的培养物以相同的速度连续从反应器流出，以保持培养体积的恒定。理论上讲，该过程可无限延续下去。
节水与回用 膜生物反应器处理生活污水及中水回用 荆肇乾1, 吕锡武1, 赵硕伟2 (1.东南大学环境科学与工程系,江苏南京210096;2.镇江生态环境咨询中心, 江苏镇江212001) 摘 要: 针对生活污水的特点,在小试基础上建成了膜生物反应器中水回用示范工程(24 m3/d)。运行结果表明,出水浊度、BOD5、NH3-N、动植物油平均浓度分别为1.8NT U、8.7mg/L、 1.69mg/L、0.58mg/L,出水无色无味,各项水质指标均优于《城市污水再生利用———城市杂用水 水质》(G B/T18920—2002)标准。膜及膜面凝胶层对稳定系统出水水质起到了决定性作用。 关键词: 生活污水; 膜生物反应器; 中水回用 中图分类号:X703.1 文献标识码:C 文章编号:1000-4602(2006)18-0077-03 D om esti c Sewage Trea t m en t and Reuse Usi n g M em brane B i oreactor J I N G Zhao2qian1, LV Xi2wu1, ZHAO Shuo2wei2 (1.D ept.of Environm ental Science and Eng ineering,S outheast U n iversity,N anjing210096, China;2.Z henjiang Ecologica l and Environm ental Consultation Center,Zhenjiang212001, Ch ina) Abstract: Based on the characteristics of domestic se wage and p il ot2scale experi m ental operati on, a de monstrati on p r oject of me mbrane bi oreact or(MBR)f or domestic se wage treat m ent and reuse was es2 tablished(24m3/d).Operati on results show that the average concentrati on of turbidity,BOD5,NH3-N and oil in the effluent are1.8NT U,8.7mg/L,1.69mg/L,and0.58mg/L,res pectively.The efflu2 ent is col orless or odorless.The para meters of the effluent are better than the R euse of U rban R ecycling W a ter—W ater Q uality S tanda rd for U rban M iscellaneous W a ter Consum ption(G B/T18920-2002). Me mbrane and gel layer on the membrane surface are critical t o the stabilizati on of effluent quality. Key words: domestic se wage; me mbrane bi oreact or(MBR); waste water reuse 1 示范工程概况 在实验室小试研究基础上,建成了设计流量为24m3/d的中水回用示范工程———中国冶金设备南京有限公司污水处理和中水回用工程,处理出水可用作厂区内冲厕、洗车和绿化景观用水。 污水处理及回用工艺流程见图1。 污水首先经格栅去除较大的漂浮物及悬浮物后进入调节池(池内设置组合填料),调节池设计考虑较长的水力停留时间(充分考虑污水水量变化较大的特点),污水水质、水量在此均和后经污水提升泵(液位控制、自动启闭、1用1备、自动切换)提升进入膜生物反应器(MBR),大部分污染物在此得到降解[1、2],最后经自吸泵间歇抽吸(抽吸12m in,停止3m in)出水, 出水经过紫外灯杀菌器消毒后进入清水池。 图1 工艺流程 Fig.1 Sche matic diagra m of de monstrati on p r oject 第22卷 第18期2006年9月 中国给水排水 CH I N A WATER&WASTE WATER Vol.22No.18 Sep.2006
细胞培养用生物反应器 细胞培养用生物反应器 2010年12月22日 1、发展大规模细胞培养及其生物反应器 借助于细胞培养进行各种产品生产已是我国生物技术产业化的重要组成部分，涉及医药、化工、轻工、食品、农业、海洋、环保等行业。培养的细胞不仅只是微生物，用于生物技术产品生产的动物细胞、植物细胞和藻类细胞大规模培养已引起了大家重视，显露出令人鼓舞的前景。而且随着生物技术的发展，在人类今后发现的一切具有生物活性的物质都可以借助于细胞培养方法得到。它们可以是细胞代谢产物、生物转化、酶或某基因表达产物。 此外，随着人类社会经济发展，如果没有基于科技进步的大力开发，能源和资源将难以支撑人类社会进一步发展的目标，人类社会的发展必须将基于碳氢化合物的经济转变为基于碳水化合物的经济。这种能源结构和资源结构的转变将直接关系到我国经济的可持续发展，社会的稳定、和国家安全。解决上述问题的最有效方法就是发展工业微生物，只有工业微生物才能将来源于太阳能的可再生资源碳水化合物转变为现代社会所需要的化工原料和能源。 显而易见，要进行这些产品的生产，无不涉及到细胞代谢与大规模培养研究。为了提高生产水平，除了获得高生产能力的细胞株外，生物反应器是重要的核心技术，必需提供有利于生物过程研究的装置技术和高效节能的生产装置。但是在生物技术产业化平台中，细胞大规模培养技术等中下游技术是我国最薄弱的技术环节之一，以我国生物医药等领域产业化来说，与先进国家的差距是全面的。滞后的一个重要原因之一就是缺乏相配套工艺的工业化放大技术研究和相应的装备技术支撑。例如以哺乳类细胞培养技术来看，西方国家基因工程抗体的开发已经进入大规模细胞反应阶段，细胞工程研究规模已经达到1000L以上，基因工程抗体的生产反应系统最大规模达到20000L以上。相形之下，我国多数药物开发单位的细胞反应规模仍停留在2-30L规模，100L 的培养技术还不稳定，长期以来都是照抄照搬国外的技术和进口国外设备。国内只能生产一些低档装置, 仅靠科研成果模仿和基础科学的跟随。 与其他各行业的装备制造业一样，生物反应器为生物技术产业再生产和扩大再生产提供共性技术和关键技术，它的发展水平也反映了国家在科学
动物细胞培养生物反应器的操作模式 米力 第四军医大学细胞工程中心，国家863西安细胞工程基地 陕西西安，710032 动物细胞培养工艺的选择首先考虑的重要一点是该产品所涉及的生物反应器系统。选择反应器系统也就是选择产品的操作模式，操作模式选择将决定该产品工艺的产物浓度、杂质量和形式、底物转换度、添加形式、产量和成本，工艺可靠性等。与许多传统的化学工艺不同，动物细胞反应器设备占整个工艺资金总投入的主要部分（＞50%），也就是说动物细胞培养工艺的选择主要部分是生物反应器系统的选择。选择反应器系统及培养工艺时，必须对工艺的整体性进行全面考虑，主要包括以下几个方面：细胞株及生长形式、产物表达量和稳定性，培养基质及代谢物，产物分离和纯化难度等。 动物细胞大规模培养的生物反应器操作模式，一般分为分批式操作（batch）、流加式操作（Fed-batch）、半连续式操作（semi-continuous）、连续式操作（continuous）和灌流式操作（perfusion）五种操作模式。 1. 批式操作（batch culture） 批式操作是动物细胞规模培养发展进程中较早期采用的方式，也是其它操作方式的基础。该方式采用机械搅拌式生物反应器，将细胞扩大培养后，一次性转入生物反应器内进行培养，在培养过程中其体积不变，不添加其它成分，待细胞增长和产物形成积累到适当的时间，一次性收获细胞、产物、培养基的操作方式。 该方式的特点:(1) 操作简单。培养周期短，染菌和细胞突变的风险小。反应器系统属于封闭式，培养过程中与外部环境没有物料交换，除了控制温度、pH值和通气外，不进行其他任何控制，因此操作简单，
膜生物反应器原理结构 时间：2007年12月14日 膜生物反应器 (Membrane Bioreactor，简称MBR)是将生物降解作用与膜的高效分离技术结合而成的一种新型高效的污水处理与回用工艺。它利 用膜分离设备将生化反应池中的活性污泥和大分子物质截留住，省掉二沉池。活性污泥浓度因此大大提高，水力停留时间（HRT）和污泥停留时间（SRT） 可以分别控制，而难降解的物质在反应器中不断反应、降解。因此，膜生物 反应器工艺通过膜分离技术大大强化了生物反应器的功能。下面是作用原理 基本图例 1.前言 随着全球范围经济的快速发展和人口的膨胀，水资源短缺已成为全球人类共同面临的严峻挑战。为解决困扰人类发展的水资源短缺问题，开发新的可利用水源是世界各国普遍关注的课题。世界上不少缺水国家把污水再生利用作为解决水资源短缺的重要战略之一。这不仅可以消除污水对水环境的污染，而且可以减少新鲜水的使用，缓解需水和供水之间的矛盾，给工农业生产的发展提供新的水源，取得显著的环境、经济和社会效益。开展新型高效污水处理与回用技术的研究对于推进污水资源化的进程具有十分重要的意义。 膜-生物反应器是近年新开发的污水处理与回用技术。该技术由于具有诸多传统污水处理工艺所无法比拟的优点，在世界范围受到普遍关注。本文将对近年来膜-生物反应器污水处理与回用技术的研究与应用进行介绍。
2.膜-生物反应器的技术原理与特点 在膜-生物反应器中，由于用膜组件代替传统活性污泥工艺中的二沉池，可以进行高效的固液分离，克服了传统活性污泥工艺中出水水质不够稳定、污泥容易膨胀等不足，从而具有下列优点[1]： (1)能高效地进行固液分离，出水水质良好且稳定，可以直接回用； (2)由于膜的高效截留作用，可使微生物完全截留在生物反应器内，实现反应器水力停留时间（HRT）和污泥龄（SRT）的完全分离，使运行控制更加灵活稳定； (3)生物反应器内能维持高浓度的微生物量，处理装置容积负荷高，占地面积省；...... MBR膜生物反应器 2003-06-17 技术概况 ·由于采用了先进的膜生物反应器技术，使系统出水水质在各个方面均优于传统的污水处理设备，出水水质在感官上已接近于自来水的情况，可以作为中水回用。 ·由于膜的高效分离作用，不必设立沉淀、过滤等固液分离设备，不需反冲洗，且出水悬浮物浓度远低于传统固液分离设备，使整个系统流程简单，易于集成，系统占地大为缩小。·生物膜反应器可以滤除细菌、病毒等有害物质，不需设消毒设备，不需加药，不需控制余氯，使管理和操作更为方便，并可节省加药消毒所带来的长期运行费用。 ·生物膜反应器内生物污泥在运行中可以达到动态平衡，不需污泥回流和排放剩余污泥。·整个系统自动化程度高，运行管理简单方便。 ·采用先进的日本进口中空纤维膜，膜使用寿命长，单位体积膜面积高，膜具有自修复能力，从而减少了设备维护工作。 ·通过独特的运行方式，使膜表面不易堵塞，洗膜间隔时间长，且洗膜方式简单易行。·独特的膜组件运行方式使水处理所需能耗很低。 技术原理 MBR膜生物反应器技术将超滤膜与生物反应器有机地结合起来，克服了传统污水处理工艺的流程冗长、占地面积大、操作管理复杂等缺点，稳定可靠，出水水质优于一般中水水质标准。 适用范围中水回用 应用实例清华中水 北京汇联食品废水处理工程 膜生物反应器（MBR）是一种由膜过滤取代传统生化处理技术中二次沉淀池和砂滤池的水处理技术。与传统的污水处理生物处理技术相比，MBR具有以下主要特点：＾出水水质好； 由于膜的高效截留，出水中悬浮固体的浓度基本为零；对游离菌体和一些难降解的大分子颗粒状物质巨头截留作用，生物反应器内生物相丰富，如，世代时间较长的
. 生物反应器设计（啤酒露天发酵罐设计） XX：高金利 班级：生工2072 学号：3072106245 时间：2010年11月20日
第一章啤酒发酵罐结构与动力学特征 一、啤酒是以大麦喝水为主要原料，大米、酒花和其他谷物为辅料经制麦、糖化、发酵酿制而成的一种含有二氧化碳、酒精和多种营养成分的饮料酒。我国是世界上用谷物原料酿酒历史最悠久的国家之一，但我国的啤酒工业迄今只有100余年的历史。改革开放以来，我国啤酒工业得到了很大的发展，生产大幅度增长，发展到现在距世界第二位。由于啤酒工业的飞速发展，陈旧的技术，设备将受到严重的挑战。为了扩大生产，减少投资保证质量，满足消费等各方面的需要，国际上啤酒发酵技术子啊原有传统技术的基础上有很大进展。尤其是采用设计多种形式的大容量发酵和储酒容器。这些大容器，不依靠室温调节温度，而是通过自身冷却来控制温度，具有较完善的自控设施，可以做到产品的均一性，从而降低劳动强度，提高劳动生产率。 就发酵罐的外形来分，主要有圆柱锥形底罐、圆柱蝶形罐、圆柱加斜底的朝日罐和球形罐等。 二、啤酒发酵罐的特点 1、单位占地面积的啤酒产量大；而且可以节约土建费用； 2、可以方便地排放酵母及其他沉淀物（相对朝日罐、通用罐、贮就罐而言）；
3、发酵温度控制方便、有效，麦汁发酵时对流好，发酵速度快，可以缩短发酵周期（相对卧式罐、发酵槽而言）； 4、可以回收利用二氧化碳，并可有利于啤酒的口味稳定性与非生物稳定性（相对开口容器而言）； 5、可以一关多用，生产工艺比较灵活；简化生产过程与操作，而且酒损也现对减少； 6、制作相应要比其他发酵罐简单； 7、便于自动控制，如自动清洗和自动灭菌，节省人力与洗涤费用，卫生条件好。 三、露天圆锥发酵罐的结构 （一）罐体部分 露天圆锥发酵罐的罐体有灌顶、圆柱体与锥底3部分组成，其中：灌顶：为圆拱形，中央开孔用于可拆卸大直径法兰，以安装CO2与CIP管道及其连接件，灌顶还装有真空阀，安全阀与压力传感器。圆柱体：为发酵罐主体，发酵罐的高度主要决定于圆柱体的直径与径高比，由于大直径的光耐压低，考虑到使用钢板的厚度，一般直径＜6.0m。 圆锥底：它的夹角多为60—90°，也有90—120°，但这多用于大直径的罐及大容量的罐；如夹角过小会使椎体部分很高。露天圆锥发酵罐圆锥底的高度与夹角有关，大致占总高的1/4—1/3。圆锥底的外壁一般安装冷却夹套、阀门与视镜、取样管阀、测温、测压的传感元件或温度计，CO2洗涤装置等。
动物细胞培养生物反应器的操作模式
动物细胞培养生物反应器的操作模式 米力 第四军医大学细胞工程中心，国家863西安细胞工程基地 陕西西安，710032 动物细胞培养工艺的选择首先考虑的重要一点是该产品所涉及的生物反应器系统。选择反应器系统也就是选择产品的操作模式，操作模式选择将决定该产品工艺的产物浓度、杂质量和形式、底物转换度、添加形式、产量和成本，工艺可靠性等。与许多传统的化学工艺不同，动物细胞反应器设备占整个工艺资金总投入的主要部分（＞50%），也就是说动物细胞培养工艺的选择主要部分是生物反应器系统的选择。选择反应器系统及培养工艺时，必须对工艺的整体性进行全面考虑，主要包括以下几个方面：细胞株及生长形式、产物表达量和稳定性，培养基质及代谢物，产物分离和纯化难度等。 动物细胞大规模培养的生物反应器操作模式，一般分为分批式操作（batch）、流加式操作（Fed-batch）、半连续式操作（semi-continuous）、连续式操作（continuous）和灌流式操作（perfusion）五种操作模式。 1. 批式操作（batch culture） 批式操作是动物细胞规模培养发展进程中较早期采用的方式，也是其它操作方式的基础。该方式采用机械搅拌式生物反应器，将细胞扩大培养后，一次性转入生物反应器内进行培养，在培养过程中其体积不变，不添加其它成分，待细胞增长和产物形成积累到适当的时间，一次性收获细胞、产物、培养基的操作方式。
该方式的特点:(1) 操作简单。培养周期短，染菌和细胞突变的风险小。反应器系统属于封闭式，培养过程中与外部环境没有物料交换，除了控制温度、pH值和通气外，不进行其他任何控制，因此操作简单，容易掌握；(2)直观的反应细胞生长代谢的过程。由于培养期间细胞的生长代谢是在一个相对固定的营养环境，不添加任何营养成分,因此可直观的反应细胞生长代谢的过程,是动物细胞工艺基础条件或"小试"研究常用的手段；(3)可直接放大。由于培养过程工艺简单，对设备和控制的要求较低，设备的通用性强，反应器参数的放大原理和过程控制，比较其它培养系统较易理解和掌握，在工业化生产中分批式操作是传统的、常用的方法，其工业反应器(Genetech)规模可达12000L。 分批培养过程中，细胞的生长分为五个阶段：延滞期、对数生长期、减速期、平稳期和衰退期，见图1。分批培养的周期时间多在3~5天，细胞生长动力学表现为细胞先经历对数生长期（48~72h）细胞密度达到最高值后，由于营养物质耗劫或代谢毒副产物的累积细胞生长进入衰退期进而死亡，表现出典型的生长周期。收获产物通常是在细胞快要死亡前或已经死亡后进行。 图1 分批式培养动物细胞生长曲线
膜生物反应器技术说明 一、主要技术参数 ·污水性质：生活污水 ·污水水量：设计水量为240 t/d（10 m3/h） ·进水水质（BOD5）：100～250mg/L （COD）：200～500mg/L （SS）：100～400mg/L PH：6～9 NH3-H：30～60 ·出水水质（BOD5）：≤20mg/L （COD）：≤100mg/L （SS）：≤70mg/L PH：≤6～9 NH3-H：≤15 ·电机总功率：P=8.05kw ·进水管直径：DN50 ·出水管直径：DN40 ·排水管直径：DN50 ·工作制：24小时/天连续运行或间歇运行 二、工作原理 膜生物反应器（简称MBR）是将膜分离技术与生物处理技术直接相接合而形成的一种新的水处理技术，利用膜的选择透过性，几乎能将所有的微生物截留在生物反应器内，这使得膜生物反应器内的生物浓度极高，理论上泥龄可以无限延长，极有效地去除氨氮及大分了有机物，使出水的有机物含量降至最低，出水清澈透明，无悬浮物，可以直接作为生活杂用水进行回用。根据布置形式的不同，一般分为分置式MBR及浸没式MBR（又称一体式），其工艺流程如下：
三、总体结构及组成 膜生物反应器一般由池体、膜组件、曝气系统、出水系统及电控系统等组成，其总体结构如下图所示： 1、池体 池体一般由钢板及型钢焊接而成，其上有进、出水管道及排空管道。 2、膜组件 膜组件是MBR的核心部件，主要由中空纤维膜与ABS管道组成，由专业厂商提供，不同的污水，膜组件的参数也不相同，膜组件主要起超滤作用，将污水中的微生物、大分子有机物及悬浮物等截留于MBR内，使污水得到净化。3、曝气系统
判断：15*1'=15' 填空：25空*1'=25' 选择：10*2'=20' 计算：2个=15' 简答：4个=25' 第一章生物反应器设计基础 一、生物反应器的化学计量基础 1.生化反应方程式 CH m O1+aNH3+bO2 Y b CH p O n N q(生物量)+Y p CH r O s N t（产物）+cH2O+dCO2 其中：Yb、Yp分别是生物量和产物相对单位碳源量的产率。 平衡式： C:1=Y b+Y p+d N：a=qY b+tY p O：1+2b=nY b+sY p+c+2d H：m+3a=pY b+rY p+2c 2、维持定义 1/Y XS=1/Y max XS+m s/μ 式中: Y XS——生物量对基质的得率；Y max XS——得率最大值； m s——维持系数；μ——比生长速率。 若方程两项乘以μ，得到基质消耗的线性方程： σ=μ/ Y max XS + m s式中：σ——合成单位生物量的基质消耗速率。当有产物产生时 σ=μ/ Y max XS +π/ Y max XS +m s式中：π——单位生物量的产物生成率。 二、生物反应器的生物学基础 一）细胞数动力学 1．指数生长期 μ——比生长速率； X——生长量浓度，以g/L表示； t——生长时间。 对方程求积分：并将t为零时的生物量浓度称为X0， 则：ln(X\X0)=μt 因此倍增时间(X\X0=2时的时间t)是：t d= ln2/μ
2.减速期 Monod 方程： 二 ）产物形成动力学 （一）细胞代谢产物的生成的几种形式： 1主要产物是能量代谢的结果（Gaden （分类）Ⅰ型 ）； 例：酵母厌氧生长过程中的酒精合成 2主要产物是能量代谢的间接结果（Gaden （分类）Ⅱ型 ）； 例：霉菌好气生长过程中柠檬酸的合成和细胞中PHB 的胞内积累 3产物是二次代谢物（Gaden （分类）Ⅲ型 ） ； 例：霉菌好气发酵中青霉素的生产 4产物是胞内或胞外蛋白。 例：酶合成 计算 1. 假如通过实验测定，反应底物葡萄糖中2/3的碳转化为细胞的碳， （1）计算该反应的计量系数 C 6H 12O 6+aO 2+bNH 3 cC 4.4H 7.3O 1.2N 0.86 +dH 2O+eCO 2 (2)计算上述反应的得率系数Y X/S （g 干细胞/ g 底物）和Y X/O （g 干细胞/ g 氧）。 解: (1)1mol 葡萄糖含有的碳为6mol ，转化为细胞的碳为 6*2/3=4mol 则有 4=4.4c, c=0.909 转化为CO 2的碳量为2mol ，则有 2=e, e=2 N 平衡 b=0.86c ,b=0.782 H 平衡 12+3b=7.3c+2d, d=3.854 O 平衡 6+2a=1.2c+d+2e 所以a= 1.473 (2) 2.一发酵罐基质浓度为225g/L ，细胞浓度0.15g/L ，dX/dt=1.5g/h,当基质浓度为 175g/L ，细胞浓度为0.1g/L ，此时， dX/dt=0.875g/h,若细胞生长可用Monod 方 X/S X/O 0.909 4.412+7.3+1.216+0.8614Y = =0.461g /g 1800.909(4.412+7.3+1.216+0.8614)Y ==1.76g /g 32 1.473 ?????????（） 干细胞底物 干细胞氧
膜生物反应器技术说明 一、简介 膜生物反应器(MBR)是膜分离技术与生物技术有机结合的新型水处理技术，它用膜分离设备将生化反应池中的活性污泥和大分子有机物质截留住，省掉二沉池，是目前最有前途的废水处理新技术之一，是公认的市政污水最终可行的中水回用技术。 二、分类 目前在水处理行业中，膜生物反应器投入大规模实际应用，膜生物反应器依据膜组件，及原理有不同的分类。下面我们就来了解一下膜生物反应器分类。 1、从整体上来讲，膜生物反应器分类有以下几种： 膜分离生物反应器：膜分离生物反应器用于污水处理中的固液分离。 膜曝气生物反应器：膜曝气生物反应器中膜被用于气体质量传递，通常是为好氧工艺供氧(通常由曝气风机供氧和机械曝气供氧二种)，可以实现生物反应器的无泡曝气，大大提高反应器的传氧效率。 萃取膜生物反应器：萃取膜生物反应器主要用于工业中优先污染物的处理，选择性透过膜被用于萃取特定的污染物。 2、按照膜组件的放置方式可分为：分体式和一体式膜生物反应器 分体式膜生物反应器把生物反应器与膜组件分开放置，膜生物反应器的混合液经增压后进入膜组件，在压力作用下混合液中的液体透过膜得到系统出水，活性污泥则被截留，并随浓缩液回流到生物反应器内。 一体式系统则直接将膜组件置于反应器内，通过的抽吸得到过滤液，膜表面清洗所需的错流由空气搅动产生，设置在膜的正下方，混合液随气流向上流动，在膜表面产生剪切力，以减少膜的污染。一体式膜生物反应器工艺是污水生物处理技术与膜分离技术的有机结合。 3、按照膜生物反应器是否需氧：可分为好氧和厌氧膜生物反应器 好氧膜生物反应器一般用于城市和工业的处理，好氧MBR用于城市污水处理通常是为了使出水达到回用的目的，而用于处理工业的主要为了去除一些特别的污染物，如油脂类污染物。
动物细胞培养反应器 动物细胞培养反应器动物细胞体外培养时，生物反应器是整个培养过程的关键设备，为细胞提供了一个适宜的生长环境，使之快速增殖并形成所需的生物组织制品。由于动物细胞在其形态结构、培养方法以及所需的力学环境等方面均不同于微生物细胞，因而传统的微生物反应器显然已不适用于动物细胞大规模培养，特别是组织工程的需要，促使新型生物反应器的研究与开发。 动物细胞培养反应器-分类及结构特点
动物细胞培养反应器 1、搅拌式生物反应器 搅拌式反应器靠搅拌桨提供液相搅拌的动力，它有较大的操作范围、良好的混合性和浓度均匀性，因此在生物反应中被广泛使用。但由于动物细胞没有细胞壁的保护，因此对剪切作用十分敏感，直接的机械搅拌很容易对其造成损害，传统的用于微生物的搅拌反应器用作动物细胞的培养显然是不合适的。所以，动物细胞培养中的搅拌式反应器都是经过改进的，包括改进供氧方式、搅拌桨的形式及在反应器内加装辅件等。 （1）供氧方式的改进 一般情况下搅拌式反应器还常伴有鼓泡，为细胞生长提供所需氧分。由于动物细胞对鼓泡的剪胞生长提供所需氧分。由于动物细胞对鼓泡的剪切也很敏感，所以人们在供氧方式的改进上做了许多工作。
笼式供氧是搅拌式动物细胞反应器供氧方式的一种，即气泡用丝网隔开，不与细胞直接接触。反应器既能保证混合效果又有尽可能小的剪切力，以满足细胞生长的要求。北野昭一报道了一个经过改进的搅拌式动物细胞反应器，整体呈梨形，搅拌置于反应器底部，在搅拌轴外装了一个锥形不锈钢丝网与搅拌轴一起转动。轴心处的鼓泡管在丝网内侧鼓泡，丝网外侧的细胞不与气泡直接接触。 （2）搅拌桨的改进 搅拌桨的形式对细胞生长的影响非常大，这方面的改进主要考虑如何减小细胞所受的剪切力。有人对搅拌桨的形式作了改进，并在反应器内加装了辅件，实验证明改进后的反应器适用于对剪切力敏感的细胞进行高密度培养。反应器采用了一个双螺旋带状搅拌桨，顶部的法兰盖上安装了3块表面挡板。每块挡板相对于径向的夹角为30°，垂直插入液面。挡板的存在减小了液面上的旋涡。这个反应器维持了较小的剪切力，实验中用于昆虫细胞的培养，最终的培养密度达到6×106个/mL，成活率在98%以上。 2、非搅拌式生物反应器 |搅拌式生物反应器用于动物细胞培养存在的最大缺点是剪切力大，容易损伤细胞，虽然经过各种改进，这个问题仍很难避免。相比之下，
