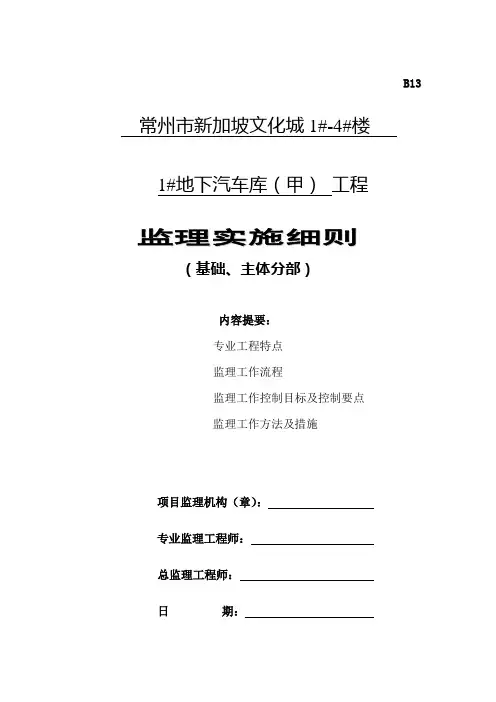

B１３ 常州市新加坡文化城1#－４#楼
1#地下汽车库(甲）工程
监理实施细则
（基础、主体分部)
内容提要:
专业工程特点
监理工作流程
监理工作控制目标及控制要点
监理工作方法及措施
项目监理机构（章）：
专业监理工程师:
总监理工程师：
日 期：
江苏省建设厅监制
一、工程概况及专业工程特点
工程名称:常州市新加坡文化城１#-４#楼,1#地下汽车库（甲）；建筑面积为1０3418平方米；结构类型:框剪结构,层次:1＃-４#楼33层，地下车库1层,商业区由4幢2层商业楼组成。抗震设防烈度7度,耐火等级一级，防水等级二级。住宅施工提升机械有塔吊、施工电梯等。本工程重大危险源有:
1、本工程使用悬挑脚手架，应加强安全监理。
２、本工程塔吊多并有施工电梯,其垂直升降为重大危险源应作为重点安全监理。
３、本工程垂直高度高,外脚手架及临边洞口围护为重大危险源应重点监控。
4、施工用电。
5、边坡支护。
二、安全监理细则编制依据
1、中华人民共和国建筑法
2、建设工程安全生产管理条例和有关安全生产法规
3、设计文件
4、施工组织设计
5、施工合同、监理合同
6、安全、文明施工标准
合
格
安全监理工作控制目标为不发生重大伤亡事故。
五、安全监理控制要点
（一）、对施工企业的安全管理检查：
(1)审查施工企业资质、安全生产许可证、三类人员及特种作业人员取得考核合格证书和操作资格证书是否真实有效。
(２）审查安全生产责任制:
a)是否已建立安全生产责任制。
b)
是否有各工种安全操作规程。c)是否已按规定配备安全员。(3）审查施工企业施工组织设计中的安全技术措施、专项施工方案是否符合工程建设强制性标准，是否能针对工程项目特点和其周边环境特点，如：
a ﹞主体工程结构形式。
b ﹞有无悬挑情况。
c ﹞外形特点、施工工艺特殊要求。
d)
构件吊装情况e)
周边道路、外电等环境情况。f)布置图中标明道路、临设、料场、用电、用水、排水、机械设备
等布置
情况。方案应有编制人、审核人、批准人签字,加盖公司技术部门印章
。
(4)本工程涉及的安全方案有：
a)临时用电方案
b)外电防护方案
c)外脚手架方案及计算书
d)模板施工方案
e)卸料平台搭拆方案及计算书
f)起重设备吊装方案
（二）现场安全生产监理控制要点:
１.临时施工用电:
a)小于安全距离的外电应采取防护措施。
b)采用TＮ－S系统-三相五线制,保护零线设置准确。
c)配电室内设总配电柜，室外有分配电箱和末端开关箱。总配电柜有总漏电保护器和末端漏电保护器(动作电流不大于３0MA）。不使用木制电箱和不符合规定的电箱。
d)施工现场室外采用电缆,不使用硬塑线，不拖地,采用瓷瓶架空或埋设，不使用四蕊电缆外加一根线代替五蕊电缆。
e)办公室、宿舍等照明用电不使用花线乱拉乱接。
f)每台用电设备应有各自的专用开关箱。
２.基坑挖土与降水工程：（深基坑开挖与支护应单独编制监理细则）
a)基坑开挖应根据支护结构设计降排水要求,确定开挖方案
b)
基坑边界周围应设排水沟,且应避免漏水,渗水进入坑内,放坡开挖时应对
坡顶、面、脚采取排水措施。
c)基坑周边严禁超堆荷载。
d)软土基坑必须分层均衡开挖。
e)基坑开挖过程中防止扰动基底原状土。
f)发生异常情况时,立即停止挖土，并查清原因，采取措施，方能继续挖
土。
g)基坑四周设置防护拦杆,上下各设一道横杆,上杆离地高度为1．０-
1.2Ｍ,下杆离地高度为０.5-
0．６M,横杆跨度大于2M时，必须加设栏杆柱。栏杆柱采用钢管打入
地面50-70CＭ深，距边口大于５0CM。
3．模板工程
a)模板工程要编制专项施工方案，并附模板支撑架计算书。高大支模要
先进行专家论证,并报安监站进行备案。
b)支撑架基底土层应密实,并垫以长木方或厚木板,严禁使用钢模板作垫板
。
c)支模应按方案的作业程序进行，模板未固定前不得进行下一道工序,严
禁在连接件和支撑件上攀登上下,并严禁在上下同一垂直面上装拆模板
。结构复杂的模板,装拆应严格按施工组织设计的措施进行。
d)支设高度在3Ｍ以上的柱模板,四周应设斜撑,应设立操作平台,低于3M
的可使用马凳操作。
e)支设悬挑形式的模板时，应有稳固的站点。支设临空构筑物模板时，
应搭设支架成脚手架。模板上有预留洞口时，应在安装后将洞口盖设
。砼板上拆模后形成的临边洞口，应按临边洞口进行防护。
f)拆模高处作业,应配置登高用具形成搭设支架。
g)结平模板铺设前应检查排架的刚度和稳定性；
4. 施工垂直运输机械(塔吊、施工电梯）
a)有设备清单(如名称、产地、规格、数量等）。
b)设备生产许可证、出厂合格证、质保书、产权证。
c)有安装资格证和安装作业证的人员进行拆装塔吊,安装后经市检测合格
后方准使用。
d)设备安装、拆卸施工方案。
e)使用过程应检查操作人员是否持证上岗,检查拉锚是否到位，检查运行
情况是否正常，检查防坠器检测期限是否有效等。
5.脚手架工程
a)脚手架方案是否经总工审批并有计算书及平、剖面图。
b)钢管的尺寸和表面质量应符合规定，严禁使用有孔和严重弯曲钢管。
c)扫地杆离地不大于20ｍm,横向扫地杆应设在纵向扫地杆下方。
ｅ)上人斜道与外脚手架同步按１：3的坡度搭设。
f)外脚手架应超高作业面一步。
g)外脚手架第一步和作业层应满铺竹排,内杆与建筑物外侧必须用安全网封闭。
h)外脚手架第二步以上必须用合格的密目网（有省建管局准用证）封闭，
高层建筑必须按规定设置挑网。
i）拉锚必须采用刚性联结件与建筑物可靠连接，垂直距离应不大于建筑物层高，纵向不大于三跨。
j)进出通道应设置防护棚
k)脚手架上严禁堆放材料，同时集中荷载不超过方案要求。
ｌ）卸料平台必须严格按照方案要求施工，我监理验收合格后方能使用。
6.防高空坠落
ａ)施工单位应在施工现场入口处、施工起重机械、临时用电设施、脚手架、出入通道口、楼梯口、电梯井口、孔洞口、桥梁口、隧道口、基坑边沿、爆破物及有害危险气体和液体存放处等危险部位,设置明显的安全警示标志。安全警示标志必须符合国家标准。
b)垂直运输机械作业人员、安装拆卸工、爆破作业人员、起重信号工、登
高架设作业人员等特种作业人员和现场电工均需持证操作。
ｃ)雨天和雪天进行高处作业时，必须采取可靠的防滑、防寒和防冻措施。凡水、冰、霜、雪均应及时清除。
对进行高作业的高耸建筑物，应事先设置避雷设施。遇有六级以上强风
、浓雾等恶劣气候，不得进行露天攀登与悬空高处作业。暴风雪及台风
暴雨后，应对高处作业安全设施逐一加以检查，发现有松动、变形、损
坏或脱落等现象，应立即修理完善。
ｄ)防护棚搭设与拆除时,应设警戒区，并应派专人监护，严禁上下同时拆除。
e)对临边高处作业，必须设置防护措施，并符合下列规定:
①周边，尚未安装栏杆或栏板的阳台、料台与挑平台周边,雨篷与挑檐
边，无外脚手的屋面与楼层,都必须设置防护栏杆。
②分层施工的楼梯口梯段边,必须安装临时护栏。顶层楼梯口应随工程
结构进度安装正式防护栏杆
③井架施工用电梯和脚手架等与建筑物通道的两侧边,必须设防护栏
杆。进出建筑物通道口，物料提升机进出料口,距脚手架5米内及塔吊
吊臂回转半径范围内的加工区必须搭设双层保护的防护棚。双笼井架
通道，应予分隔封闭。
④各种垂直运输接料平台,除两侧设防护栏杆外,平台口还应设置安全门
或活动防护栏杆。卸料平台的施工电梯间应封闭。
f)进行洞口作业以及在因工程和工序需要而产生的,使人与物有坠落危险或
危及人身安全的其他洞口进行高处作业时,必须按下列规定设置防护设施：
①板与墙的洞口,必须设置牢固盖板、防护栏杆、安全网或其他防坠落
的防护设施。
②电梯井口必须设防护栏杆或固定栅门,高度符合要求。电梯井内应每
隔两层并最多隔10m设一道安全网。
g)洞口根据具体情况采取设防护栏杆、加盖件、张挂安全网与装栅门等措
施时,必须符合下列要求：
①边长在1500mｍ以上的洞口,四周设防护栏杆，洞口下张设安全平
网。
②下边沿至楼板或底面低于80０mm的窗台等竖向洞口,如侧边落差大
于2m时，应加设１.２m高的临时护栏。
③对邻近的人与物有坠落危险性的其他竖向的孔、洞口，均应予以盖
设或加以防护,并有固定其位置的措施。
④搭设临边防护栏杆时，必须符合下列要求:
1)防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为1
．0～1.２m,下杆离地高度为０.5~0.6m。坡度大于1:2.２的屋
面,防护栏杆应高1.5m,并加挂安全网。除经设计计算外，横杆长
度大于２ｍ时,必须加设栏杆柱。
2)防护栏杆必须自上而下用安全网封闭,并在栏杆下边设置严密固
定的高度不低于１８０mm的挡脚板或400mm的挡脚笆。挡脚
板与挡脚笆上如有孔眼，不应大于25mｍ。
板与笆下边距离底面的空隙不应大于10mm。
接料平台两侧的栏杆,必须自上而下加挂安全立网或满扎竹笆。
3)当临边的外侧面临街道时,除防护栏杆外,敞口立面必须采取满挂
安全网或其他可靠措施作全封闭处理。
h)梯脚底部应坚实，不得垫高使用。梯子的上端应有固定措施。立梯
不得有缺档。
六、安全监理工作方法
检查施工单位和施工现场在施工阶段的安全生产管理。
１）监理部审查施工企业和工程项目安全生产体系、制度，机构建立情况、安全管理人员配备情况。
2)审查施工企业资质、安全生产许可证、三类人员及特种作业人员取得考
核合格证书和操作资格证书等情况。
3）审查施工企业的安全技术措施、专项施工方案是否符合工程建设强制性标准(深基坑支护,高大模板支撑专项施工方案必须有专家组进行论证）。
４)审核施工企业应急救援预案和安全防护、文明施工措施费用使用计划。
5)审核施工现场安全防护是否符合投标时承诺和《建筑施工现场环境与卫生标准》的要求。
６）复查施工单位施工机械和各种设施的安全许可验收手续。
７)日巡视检查危险性较大的作业情况，定期进行安全检查，每月一次对安全隐患及时下达整改通知单。情况危急时必须通知停工整改。
８）施工单位拒不整改或通知停工整改而不停工整改则应向工地所在地建设行政主管部门报告。
七、安全监理措施
(一）、组织措施:建立健全监理组织，完善职责分工及安全监理制度。
1、监理组织：
?
2、岗位职责:
（1)、总监理工程师职责
①、总监应对现场安全监理工作负责，为安全监理工作责任人。
②、总监应认真审查施工单位组织设计中的安全技术措施及有关施工方案
。
③、督促施工单位健全安全管理体系,督促承包商按规定配备安全员。
④、定期(每月一次）组织安全检查，发现问题立即组织整改。
⑤、有必要时,总监应及时组织召开安全施工专题会议。
（2）、总监代表职责
①、在总监领导下,对分管安全工作负责,组织其它监理人员进行安全监理日巡
查。
②、在总监委托下，组织安全检查，发现问题应立即组织整改。
③、受总监委托,组织召开安全施工专题会议。
（3）、安全监理人员职责
①、在总监理工程师领导下,认真开展安全监理工作,要求每天对现场安全生产巡视一次,对安全隐患应及时通知施工单位整改,并向总监汇报，同时建立安全台帐和记好安全监理日志。
②、督促施工单位进行安全整改。
③、应对施工单位的安全员及特殊工种作业人员持证上岗情况进行定期和不定期检查。
④、对高空作业等关键工序应跟踪检查。
（二）、经济措施
严格检查验收，落实安全施工的奖罚制度。
1、除安全监理人员每日安全巡查外,总监每月组织一次安全大检查。
2、在安全检查中发现存在的安全隐患,立即组织整改，对安全工作好的施工单
位给予表扬及一定的奖励，对安全工作差的施工单位给予批评并给予20０-１0００元的罚款(一次)。
（三）、技术措施:严格事前、事中控制
1、安全监理事前控制:
①、严格审核施工队伍资质(含专业分包队伍资质),协助建设单位与承包商
签订安全施工协议书;
②、认真审核施工单位提交的施工组织设计及施工方案;
③、督促总承包商检查分包单位的安全生产制度并进行安全管理;
④、审查电工、焊工、架子工、起重工、塔吊司机及搭吊指挥人员等特种
作业人员的资格。
2、安全监理事中控制
①、督促施工单位认真落实施工方案及安全技术措施;
②、督促施工单位加强对施工现场的安全检查和巡查（每天一次）。对检
查出来的隐患必须立即采取措施进行整改,责任要落实到人；
③、定期组织安全检查，发现安全隐患立即组织整改。
④、对高空作业的关键工序实施重点监督检查。
⑤、督促施工单位认真落实有关强制性标准。
