反渗透系统工艺流程及说明
原水箱
作用：克服管网供水的不稳定性，保证整个系统的供水稳定连续；同时也给各设备长期性能可靠提供了保障。
选型：PE材质。
控制：水箱配置高水位浮球阀和低水位液位开关。其具备了可靠性高,价格低廉,结构简单,安装方便等优点。当水位处于高位时，浮球阀关闭，停止进水。水位处于低水位时，高水位浮球阀打开，开始向水箱注水。同时，低水位液位开关断开，增压泵停止工作。
增压泵
作用：给预处理各设备提供必需的工作压力。
选型：根据预处理各设备设计压力降（每台过滤设备最大压降0.05Mpa），以及高压泵前压力不能小于0.5Kg/cm2，确定增压泵的工作压力。
控制：泵后用调节阀调节压力及进水量。
机械过滤器
作用：原水首先经过机械过滤器，在过滤器中放置1-16目的精致石英砂，使原水中的絮凝体、铁锈等悬浮杂质在此过程中被截留。由于机械过滤器在工作中截留了大量的悬浮杂质，为保证过滤器的正常工作，必须对过滤器定期进行冲洗、反冲洗。
选型：选用碳钢材质容器.
控制：机械过滤器的反洗操作採用手工控制器，过滤器应每周天进行一次清洗，清洗时间为10-20分钟。
活性碳过滤器
作用：本工艺采用活性碳过滤器，作为反渗透装置的予处理，是非常重要的。反渗透系统要求进水指标SDI≤5，余氯<0.1mg/L。为满足其进水要求，需进一步纯化原水，使之达到反渗透的进水指标。在反渗透装置前设置碳滤器，主要有两个功能：1、吸附水中部分有机物，吸附率为60%左右；2、
吸附水中余氯。吸附粒度在10-20埃左右的无机胶体、有机胶体和溶解性有机高分子杂质以及在砂滤器中是难以去除的余氯。活性碳之所以能用来吸附粒度在几十埃左右的活性物，是由于其结构存在大量平均孔径在20-50埃的微孔和粒缝隙，活性碳的这个结构特点，使它的表面吸附面积能够达到500-2000m2/g，由于一般有机物的分子直径略小于20-50埃，因此活性碳对有机物具有很强的吸附作用。此外活性碳具有很强的脱氯能力，由于余氯具有很强的氧化性，余氯和碳起反应，生成二氧化碳和-1价氯离子，因此只是损失了少量的碳，所以活性碳脱氯可以使用相当长的时间。活性碳不仅仅具有以上功能，还能够去除水中的异味、色素，提高水的澄明度，活性碳使用一段时间后，其吸附能力下降，需要进行再生或更换。所以，原水通过碳滤器后，能大大提高水质，减少对反渗透膜的污染，经过处理后的水质都能达到反渗透装置进水水质要求（余氯<0.1mg/L）。选型：选用碳钢材质容器。
控制：活性碳过滤器的控制採用手工控制器，由于活性碳过滤器在工作中吸附了大量的悬浮杂质，为保证系统正常工作，每天必须进行冲洗、反冲洗，冲洗过程由清洗时间为10-15分钟。
精密过滤器
作用：精密过滤又称为保安过滤器。它是原水进入反渗透膜装置前的一道处理工艺。PP过滤芯具有过滤流量大，纳污量大，压力损耗小的特点，可阻截不同粒径的杂质颗粒，集表面过滤与深层过滤于一体。精密过滤器使用一定时期后也有堵塞现象，因此，一定时期后PP熔喷滤芯必须更换，更换依据：精密过滤前后的压力差在0.05-0.1Mpa时更换。
选型：选用不锈钢材质容器.
高压泵
作用：高压泵是提供给反渗透系统所需产水流量及水质的工作压力。使过滤水经过泵体后达到10公斤左右的压力，以满足膜体的进水压力，保证纯水的出水量。
选型：根据反渗透膜所需的工作压力，采用南方立式多级离心高压泵.
控制：当原水压力表指针达到2KG时，按下产水开关，高压泵启动，开始产水。高压泵前设有压力保护开关，当进水压力低于1KG时，压力保护开关关闭，高压泵停止工作。
反渗透装置
作用：反渗透装置是纯化水生产线的主要部分。本装置选用日本日东电工集团美国海德能公司生产的节能型复合膜ESPA1型反渗透膜元件。ESPA1系列为高脱盐率苦咸水淡化膜。可在较低操作压力下，获取高水通量，其平均脱盐率99.3%。
由于ESPA1膜具有上述的优点，从而为水泵、压力容器、管道、阀门等配套设备的选择提供了更为广泛的空间。而且使用功率更小的电机即可满足工作的需要。同时，ESPA1膜的高水通量、高脱盐率的特性，这些都使设备制造成本和系统设备投资费用大为降低，并且可大量的节省能源，降低了系统的运行费用，提高水质。
选型：美国海德能ESPA1-8040。反渗透膜设计的产水温度25℃，水的利用率为70%。
水箱
作用：储备反渗透产品水，并为下一级系统工作提供稳定的供水。
控制：水箱内设有高，低液位开关，控制高压泵和增压泵。当平衡水箱处于低水位时，增压泵自动启动，开始产水。当水箱处于高水位时，高压泵停止工作。
紫外线杀菌器
作用：减少细菌二次污染，灭菌率可达99%
检测仪器仪表
1.反渗透主机设有膜前压力表和膜后压力表，对膜的工作压力进行检测，并设有系统路径运行显示，淡水流量计和浓水流量计检测浓、淡水流量。
2.反渗透主机还设有电导率仪，电阻率仪。在线检测淡水水质，既直观又
方便
反渗透系统操作说明
一、预处理部分
1. 石英砂过滤器
机械过滤器滤料采用手动控制头控制，运行一定时间后，手动进行反洗、正洗。
该过滤器滤料为精制石英砂，首先应用清水浸泡2-4小时；然后反洗至排水清即可。操作时打开进水阀和正洗排水阀，冲至排清水，开启出水阀并关闭排水阀，过滤器投入运行；当过滤器进出水压差达到0.05MPa时，需要停止运行经行反洗。根据水质可7天或10天反洗一次。反洗时关闭进水阀和出水阀，开启排水阀和排气阀至视镜上端看见水位，关闭排水阀缓缓打开反洗进水阀，打开反洗排水阀，水从上部流出，并逐渐增加流量，最后保持一定反洗强度，使滤层膨胀10-15%，保持2-3分钟，加大反洗流量，直至排清水，然后关闭反洗进水阀和反洗排水阀。正洗时打开进水阀门和正排水阀门，水由上向下冲至排清水，关闭排水阀打开出水阀设备投入正常运行。
机械过滤器用于去除水中的悬浮物颗粒、胶体、铁、锰、有机物和色度。从而有效地控制产水的污染指数，使之符合反渗透进水的要求，对反渗透起到保护作用。
过滤器本体：碳钢衬胶，筒体按照压力容器国标制造，耐压0.6-1MPa。
2. 活性炭过滤器
活性炭过滤器滤料采用手动控制，运行一定时间后，手动进行反洗、正洗。根据水质可7天或10天清洗一次。
活性炭过滤器用于去除水中低分子有机物，游离氯和部分溶解碳酸气。也能减少水中异味、色度和臭味。当它作为反渗透前处理装置时，活性炭过滤器可有效防止反渗透膜表面有机物污染。该过滤器滤料为精制椰壳活性炭，首先应用清水浸泡2-4小时，使其充分饱和；然后反洗至排
水清即可。操作时打开进水阀和正洗排水阀，冲至排清水，开启出水阀并关闭排水阀，过滤器投入运行；当过滤器进出水压差达到0.05MPa时，需要停止运行经行反洗。根据水质可1天或2天反洗一次。反洗时关闭进水阀和出水阀，开启排水阀和排气阀至视镜上端看见水位，关闭排水阀缓缓打开反洗进水阀，打开反洗排水阀，水从上部流出，并逐渐增加流量，最后保持一定反洗强度，使滤层膨胀10-15%，保持2-3分钟，加大反洗流量，直至排清水，然后关闭反洗进水阀和反洗排水阀。正洗时打开进水阀门和正排水阀门，水由上向下冲至排清水，关闭排水阀打开出水阀设备投入正常运行。
过滤器本体：碳钢衬胶，筒体按照压力容器国标制造，耐压0.6-1MPa。
过滤器介质：由活性炭构成
3、保安过滤器
保安过滤器内装pp棉滤芯，能进一步除去水中悬浮颗粒、细菌及其它杂质。其内部滤芯应定期更换，确保系统出水稳定，一般建议三月内更换一次，在运行开始前，请确认滤芯确实安装了而且没有泄露。在停机一段时间后再开机时，应检查保安过滤器中是否有气产生，打开排水阀至有水流出关闭该阀。
一、日常运行检查：
进入正常生产后, 操作人员每小时要定期巡回检查设备现场。把巡检的结果如实记录下来，与运行记录一起给予总结，作为定期维修的资料。
二、定期检查：
设备要进行定期检查, 其目的是为了保证在较长时间内系统安全运行。本设备是较大型设备，检查作业需要较长时间。为了缩短定期检查的停车时间，应尽量与原水处理装置其他设备装置的检修同时进行，如发现有异常，要及时处理。
三、滤芯更换：
二、反渗透部分
系统日常运行时全部打开浓水及产水阀门，供水时以低压、低流量的给水排出残留在膜元件及压力膜壳中的空气。给水泵启动后慢慢打开给水阀门调节流量。浓水管出口或流量计处不在有汽泡冒出时将流量升高，冲洗30分钟左右。在冲洗过程中要检查管道是否有泄漏。冲洗过程中的浓水及产水应全部排放。
本系统设置了手动及自动运行两种状态；开机前应检查电器部分及各
反渗透系统控制操作说明书 一、 概述 如图所示是反渗透系统的工艺流程图，系统主要有以下几个部分组成：原水箱、原水泵、加药装置、砂滤器、炭滤器、精滤器、高压泵、RO 装置、除盐水箱、除盐水泵。 从外部过来的原水从原水泵输出后经砂滤器、炭滤器、精滤器过滤后RO 装置处理后进入除盐水箱，除盐水供给用户使用。RO 装置在正常运行时第隔一段时间再生一次，以保证装置的除盐水能力。 二、 技术参数 电源：三相四线（660V/50HZ ）;控制电源：（220V/50HZ ） 装机容量：40KW 环境温度：—20℃---—60℃ 相对湿度：不大于80%（25℃） 工作环境：矿井 防护等级：矿用隔爆型 电机防护等级：MA 原水泵：660V/50HZ ，2.2KW 数量：2台 高压泵：660V/50HZ ，7.5KW 数量：1台 除盐水泵：660V/50HZ ，4KW 数量：2台 原水箱 原水泵 W1 Y1 H1 H2 加药装置高压泵 F1 B1B2 B3 Y2 砂滤器炭滤器 Y3 加药装置Y4 精滤器 F2 除盐水箱 除盐水泵 W2 B4B5 F3 F4 RO装置
加药泵：660V/50HZ ，0.55KW 数量：4台 阀门：DC24V 50W 数量：5台 机箱外形尺寸：1200×1000×800 电机绝缘等级：F 级 控制方式：手动/自动 三、 操作方式 如图所示是控制箱的面板布置图： 参数显示 手动/自动ON/OFF 原水泵A/B 除盐水A/B 除盐水远程/本机 原水进水阀 开/关反渗透进水阀 开/关反渗透浓水阀 开/关 反渗透淡水阀 开/关备用 原水泵A启动原水泵A停止原水泵B启动原水泵B停止高压泵启动高压泵停止除盐水泵A启动除盐水泵A停止除盐水泵B启动除盐水泵B停止加药泵1启动加药泵1停止加药泵2启动加药泵2停止加药泵3启动加药泵3停止加药泵4启动加药泵4停止 反渗透启动 反渗透停止 系统在就地PLC 控制状态下，包含自动/手动控制： 3.1手动操作 手动时，可按工艺要求启动每台用电设备；操作时将“手动/自动”开关拔到“手动”位置： 泵的操作:按启动键启动泵，按停止键停上泵的运行。 阀的操作:将旋钮开转到开位置时阀打打，转到关位置时阀门关闭。 3.2自动操作

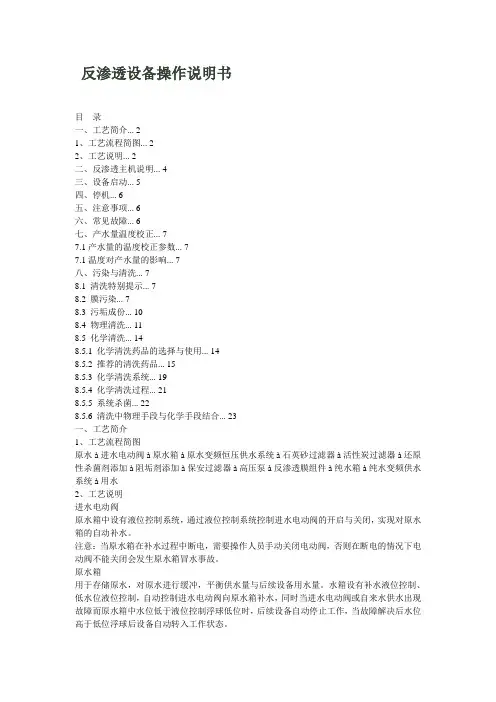

反渗透设备操作说明书 目录 一、工艺简介 (2) 1、工艺流程简图 (2) 2、工艺说明 (2) 二、反渗透主机说明 (4) 三、设备启动 (5) 四、停机 (6) 五、注意事项 (6) 六、常见故障 (6) 七、产水量温度校正 (7) 7.1产水量的温度校正参数 (7) 7.1温度对产水量的影响 (7) 八、污染与清洗 (7) 8.1 清洗特别提示 (7) 8.2 膜污染 (7) 8.3 污垢成份 (10) 8.4 物理清洗 (11) 8.5 化学清洗 (14) 8.5.1 化学清洗药品的选择与使用 (14) 8.5.2 推荐的清洗药品 (15) 8.5.3 化学清洗系统 (19) 8.5.4 化学清洗过程 (21) 8.5.5 系统杀菌 (22) 8.5.6 清洗中物理手段与化学手段结合 (23) 一、工艺简介 1、工艺流程简图 原水à进水电动阀à原水箱à原水变频恒压供水系统à石英砂过滤器à活性炭过滤器à还原性杀菌剂添加à阻垢剂添加à保安过滤器à高压泵à反渗透膜组件à纯水箱à纯水变频供水系统à用水 2、工艺说明 进水电动阀 原水箱中设有液位控制系统，通过液位控制系统控制进水电动阀的开启与关闭，实现对原水箱的自动补水。 注意：当原水箱在补水过程中断电，需要操作人员手动关闭电动阀，否则在断电的情况下电动阀不能关闭会发生原水箱冒水事故。 原水箱 用于存储原水，对原水进行缓冲，平衡供水量与后续设备用水量。水箱设有补水液位控制、低水位液位控制，自动控制进水电动阀向原水箱补水，同时当进水电动阀或自来水供水出现故障而原水箱中水位低于液位控制浮球低位时，后续设备自动停止工作，当故障解决后水位高于低位浮球后设备自动转入工作状态。 原水变频增压系统：
