数字图像处理期末(00002)

数字图像处理期末复习题3

二、名词解释( 每小题5分,本题共20 分)

1、数字图像：指由被称作像素的小块区域组成的二维矩阵。将物理图像行列划分后，每个小块区域称为像素（pixel）。

数字图像处理：指用数字计算机及其它有关数字技术，对图像施加某种运算和处理，从而达到某种预想目的的技术.

2、8-连通的定义：对于具有值V的像素p和q ,如果q在集合N8(p)中,则称这两个像素是8-连通的。

3、灰度直方图：指反映一幅图像各灰度级像元出现的频率。

4、中值滤波：指将当前像元的窗口（或领域）中所有像元灰度由小到大进行排序，中间值作为当前像元的输出值。

像素的邻域

邻域是指一个像元（x，y）的邻近（周围）形成的像元集合。即{（x=p,y=q）}p、q为任意整数。

像素的四邻域

像素p(x,y)的4-邻域是:(x+1,y),(x-1,y) ,(x,y+1), (x,y-1)

三、简答题( 每小题10分,本题共30 分)：

1. 举例说明直方图均衡化的基本步骤。

直方图均衡化是通过灰度变换将一幅图象转换为另一幅具有均衡直方图，即在每个灰度级上都具有相同的象素点数的过程。

直方图均衡化变换：设灰度变换s=f(r)为斜率有限的非减连续可微函数，它将输入图象Ii(x，y)转换为输出图象Io(x，y)，输入图象的直方图为Hi(r)，输出图象的直方图为Ho(s)，则根据直方图的含义，经过灰度变换后对应的小面积元相等：Ho(s)ds=Hi(r)dr

直方图修正的例子

假设有一幅图像，共有6 4(6 4个象素，8个灰度级，进行直方图均衡化处理。

根据公式可得：s2=0.19+0.25+0.2l=0.65，s3=0.19+0.25+0.2l+0.16=0.8l，s4=0.89,s5=0.95，s6=0.98，s7=1．00 由于这里只取8个等间距的灰度级，变换后的s值也只能选择最靠近的一个灰度级的值。因此，根据上述计算值可近似地选取：

S0≈1／7，s 1≈3／7，s2≈5／7，s3≈6／7，s4≈6／7，s5≈1，s6≈l，s7≈1。

可见，新图像将只有5个不同的灰度等级，于是我们可以重新定义其符号：

S0’=l／7，s1’=3／7，s2’=5／7，s3’=6／7，s4’=l。

因为由rO=0经变换映射到sO=1／7，所以有n0=790个象素取sO这个灰度值；由rl=3／7映射到sl=3／7，所以有1 02 3个象素取s 1这一灰度值；依次类推，有850个象素取s2=5／7这一灰度值；由于r3和r4均映射到s3=6／7这一灰度值，所以有656+329=98 5个象素都取这一灰度值；同理，有245+1 22+81=448个象素都取s4=1这一灰度值。上述值除以n=4096，便可以得到新的直方图。

2. 简述JPEG的压缩过程，并说明压缩的有关步骤中分别减少了哪种冗余？

答：分块－＞颜色空间转换－＞零偏置转换－＞DCT变换－＞量化－＞符号编码。颜色空间转换，减少了心理视觉冗余；零偏置转换，减少了编码冗余；量化减少了心理视觉冗余；符号编码由于是霍夫曼编码加行程编码，因此即减少了编码冗余（霍夫曼编码）又减少了像素冗余（行程编码）。

ＪＰＥＧ2000的过程：图像分片、直流电平（DC）位移，分量变换，离散小波变换、量化，熵编码。

3、Canny边缘检测器

答：Canny边缘检测器是使用函数edge的最有效边缘检测器。该方法总结如下：1、图像使用带有指定标准偏差σ的高斯滤波器来平滑，从而可以减少噪声。2、在每一点处计算局部梯度g（x,y）=[G2x+G2y]1/2 和边缘方向α（x,y）=arctan（Gy/Gx）。边缘点定义为梯度方向上其强度局部最大的点。3、第2条中确定的边缘点会导致梯度幅度图像中出现脊。然后，算法追踪所有脊的顶部，并将所有不在脊的顶部的像素设为零，以便在输出中给出一条细线，这就是众所周知的非最大值抑制处理。脊像素使用两个阈值T1和T2做阈值处理，其中T1

四、计算题( 每小题8分,本题共16 分)

2、设有一信源X={x1,x2,x3,x4}，对应概率P={0.5,0.1875,0.1875,0.125}.

⑴进行霍夫曼编码(要求大概率的赋码字0, 小概率的赋码字1)，给出码字，平均码长，编码效率;

⑵对码串10101011010110110000011110011解码.

x1 0.5 0 +

X2 0.1875 1

X3 0.1875 100 + 0.3125 10 + 0.5 1

X4 0.125 101 0.1875 11

X1:0

X2:11

X3:100

X4:101

平均码长：

1*0.5+2*0.1875+3*0.1875+3*0.125 = 1.8125

编码效率：

信息熵/平均码长

101 0 101 101 0 11 0 11 0 0 0 0 0 11 11 0 0 11

X4 x1 x4 x4 x1 x2 x1 x2 x1 x1 x1 x1 x1 x2 x2 x1 x1 x2

五、应用题( 每小题14分, 从下面两小题中任意选做一题 , 本题共14 分 )

1．根据所学过的图像处理和分析方法，设计一套算法流程来实现汽车牌照的定位和数字的识别（给出设计思想即可）。

答：要点:

Step 1：定位汽车牌照。

通过高通滤波，得到所有的边缘，对边缘细化（但要保持连通关系），找出所有封闭的边缘，对封闭边缘求多边形逼近。在逼近后的所有4边形中，找出尺寸与牌照大小相同的四边形。牌照被定位。 Step 2：识别数字。

对牌照区域中的细化后的图像对象进行识别（如前面所介绍的矩阵模糊识别法等）。

2、试设计一套算法来实现染色体（图像见下图）的统计与识别（给出算法思想即可）。

数字图像处理》试题答案

1、如图所示，A 和B 的图形完全一样，其背景与目标的灰度值分别标注于图中，请问哪一个目标人眼感觉更亮一些？为什么？（10分）

答：B 感觉更亮一些。 (5分，给出相对亮度概念即可给分)

因为目标比背景暗，所以越大，感觉越暗，所以A 更暗，即B 更亮一些。（5分）

2、给出一维连续图像函数傅里叶变换的定义，并描述空间频率的概念。（10分）

答：1一维连续图像函数的傅立叶变换定义为： （5分）

2空间频率是指单位长度内亮度作周期变化的次数。（2分）对于傅立叶变换基函

数

，

考虑的最大值直线在坐标轴上的截距为，则表示空间周期，即为空间频率。（3分）3、已知的图像数据如图所示，请计算：（15分）

a、的离散傅里叶变换；

b、的哈德玛变换。题3图

答：1

令，

则，（5分）

2（3分）

则哈德玛变换为

（3分）

4、写出频域拉普拉斯算子的传递函数，并说明掩模矩阵

对图像的卷积与拉普拉斯算子对图像运算结果之间的关系。（15分）

答：1

F ＝ F ＝ F ＝ F ＋F

（6分）

2相当于原图像与拉普拉斯算子运算之差（3分）。

因为

拉式算子：（2分）所以：＝－（4分）

5、如图为一幅16级灰度的图像。请写出均值滤波和中值滤波的3x3滤波器；说明这两种滤波器各自的特点；并写出两种滤波器对下图的滤波结果（只处理灰色区域，不处理边界）。（15分）

题5图答：均值滤波：（2分）中值滤波：

（2分）

均值滤波可以去除突然变化的点噪声，从而滤除一定的噪声，但其代价是图像有一定程度的模糊；中值滤波容易去除孤立的点、线噪声，同时保持图像的边缘。（5分）

均值滤波：（3分）中值滤波：（3分）

6、写出图像退化/复原的总体模型；利用

线性系统的相关知识，推导线性空不变条

件下连续图像函数的退化模型。（10分）

答：（5分）

线性系统中：

其中为系统H的冲激响应。

又空不变系统，则

（5分）

7、如图，X是待处理图像，黑点代表目标，白点代表背景；B是结构元素，原点在中心。试分别给出B 对X做开运算和闭运算的结果（在图中涂黑目标点即可）。（10分）（开运算和闭运算各5分）

题7图

8、设一幅灰度图像，其目标和背景的像素点灰度呈正态分布，灰度直方图如图所示。其中：、

分别为目标点的灰度分布密度函数、均值；、分别为背景点的灰度分布密度函数、均值。并设

目标点和背景点的方差均为，目标点个数和图像总像点数的比为1:2。T是根据最小误差准则确定的最佳阈值。（15分）

试证明：题8图

证明：整幅图像的密度函数为

（5分）

以阈值T进行分割，灰度小于T的像点作为背景点，否则作为目标点。则总的误判概率为：

阈值T的选择应使总的误判概率最小，即，则（5分）即

当时，（5分，需要给出详细证明过程）

数字图像处理课程心得

数字图像处理课程心得 本学期，我有幸学习了数字图像处理这门课程，这也是我大学学习中的最后一门课程，因此这门课有着特殊的意义。人类传递信息的主要媒介是语音和图像。据统计，在人类接受的信息中，听觉信息占20%,视觉信息占60%，其它如味觉、触觉、嗅觉信息总的加起来不过占20%。可见图像信息是十分重要的。通过十二周的努力学习，我深刻认识到数字图像处理对于我的专业能力提升有着比较重要的作用，我们可以运用Matlab对图像信息进行加工，从而满足了我们的心理、视觉或者应用的需求，达到所需图像效果。 数字图像处理起源于20世纪20年代，当时通过海底电缆从英国伦敦到美国纽约采用数字压缩技术传输了第一幅数字照片。此后，由于遥感等领域的应用，使得图像处理技术逐步受到关注并得到了相应的发展。第三代计算机问世后，数字图像处理便开始迅速发展并得到普遍应用。由于CT的发明、应用及获得了备受科技界瞩目的诺贝尔奖，使得数字图像处理技术大放异彩。目前数字图像处理科学已成为工程学、计算机科学、信息科学、统计学、物理、化学、生物学、医学甚至社会科学等领域中各学科之间学习和研究的对象。随着信息高速公路、数字地球概念的提出以及Internet的广泛应用，数字图像处理技术的需求与日俱增。其中，图像信息以其信息量大、传输速度快、作用距离远等一系列优点成为人类获取信息的重要来源及利用信息的重要手段，因此图像处理科学与技术逐步向其他学科领域渗透并为其它学科所利用是必然的。 数字图像处理是通过计算机对图像进行去除噪声、增强、复原、分割、提取特征等处理的方法和技术。数字图像处理的产生和迅速发展主要受三个因素的影响：一是计算机的发展；二是数学的发展（特别是离散数学理论的创立和完善）;三是广泛的农牧业、林业、环境、军事、工业和医学等方面的应用需求的增长。图像处理科学是一门与国计民生紧密相联的应用科学，它给人类带来了巨大的经济和社会效益，不久的将来它不仅在理论上会有更深入的发展，在应用上亦是科学研究、社会生产乃至人类生活中不可缺少的强有力的工具。它的发展及应用与我国的现代化建设联系之密切、影响之深远是不可估量的。在信息社会中，数字图象处理科学无论是在理论上还是在实践中都存在着巨大的潜力。近几十年，数字图像处理技术在数字信号处理技术和计算机技术发展的推动下得到了飞速的发展，正逐渐成为其他科学技术领域中不可缺少的一项重要工具。数字图像处理的应用领域越来越广泛，从空间探索到微观研究，从军事领域到工农业生产，从科学教育到娱乐游戏，越来越多的领域用到了数字图像处理技术。 虽然通过一学期的课程学习我们还没有完全掌握数字图像处理技术，但也收获了不少，对于数字图像处理方面的知识有了比较深入的了解，当然也更加理解了数字图像的本质，即是一些数字矩阵，但灰度图像和彩色图像的矩阵形式是不同的。对于一些耳熟能详的数字图像相关术语有了明确的认识，比如常见的：像素（衡量图像的大小）、分辨率（衡量图像的清晰程度）、位图（放大后会失真）、矢量图（经过放大不会失真）等大家都能叫上口却知识模糊的名词。也了解图像处理技术中一些常用处理技术的实质，比如锐化处理是使模糊的图像变清晰，增强图像的边缘等细节。而平滑处理是的目的是消除噪声，模糊图像，在提取大目标之前去除小的细节或弥合目标间的缝隙。对常提的RGB图像和灰度图像有了明确的理解，这对大家以后应用Photoshop等图像处理软件对图像进行处理打下了

数字图像处理试卷及答案

1. 图像与灰度直方图间的对应关系是多对一; 2. 下列算法中a.梯度锐化b.二值化c.傅立叶变换d.中值滤波，属于点处理的是b二值化; 3. 在彩色图像处理中，常使用HSI模型，它适于做图像处理的原因有:1、在HIS模型中亮度分量与色度分量是分开的；2、色调与饱和度的概念与人的感知联系紧密。; 4. 若将一幅灰度图像中的对应直方图中偶数项的像素灰度均用相应的对应直方图中奇数项的像素灰度代替（设灰度级为256），所得到的图像将亮度增加，对比度减少; 5. MATLAB函数fspecial(type,parameters)常用类型有:average 、gaussian、laplacian、prewitt、sobel、unsharp; 6. 检测边缘的Sobel算子对应的模板形式为: -1 -2 -1 0 0 0 1 2 1 -1 0 1 -2 0 2 -1 0 1 7. 写出4-链码10103322的形状数:03033133; 8. 源数据编码与解码的模型中量化器(Quantizer)的作用是减少心里视觉冗余; 9. MPEG4标准主要编码技术有DCT变换、小波变换等; 10. 图像复原和图像增强的主要区别是图像增强主要是一个主观过程，而图像复原主要是 一个客观过程; 第１０题：图像增强不考虑图像是如何退化的,而图像复原需知道图像退化的机制和过程等先验知识

1、数字图像 数字图像是指由被称作像素的小块区域组成的二维矩阵。将物理图像行列划分后，每个小块区域称为像素（pixel）。 数字图像处理 指用数字计算机及其它有关数字技术，对图像施加某种运算和处理，从而达到某种预想目的的技术. 2、8-连通的定义 -对于具有值V的像素p和q ,如果q在集合N8(p)中,则称这两个像素是8-连通的。3、灰度直方图 灰度直方图是指反映一幅图像各灰度级像元出现的频率。 4、中值滤波 中值滤波是指将当前像元的窗口（或领域）中所有像元灰度由小到大进行排序，中间值作为当前像元的输出值。 像素的邻域 邻域是指一个像元（x，y）的邻近（周围）形成的像元集合。即{（x=p,y=q）}p、q 为任意整数。 像素的四邻域 像素p(x,y)的4-邻域是:(x+1,y),(x-1,y) ,(x,y+1), (x,y-1) 三、简答题( 每小题10分,本题共30 分 )： 1. 举例说明直方图均衡化的基本步骤。 直方图均衡化是通过灰度变换将一幅图象转换为另一幅具有均衡直方图，即在每个灰度级上都具有相同的象素点数的过程。

数字图像处理期末复习题2教学总结

第六章图像的锐化处理 一.填空题 1. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。垂直方向的微分算子属于________________。（填“一阶微分算子”或“二阶微分算子”） 2. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。Roberts交叉微分算子属于________________。（填“一阶微分算子”或“二阶微分算子”） 3. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。Sobel 微分算子属于________________。（填“一阶微分算子”或“二阶微分算子”） 4. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。Priwitt微分算子属于________________。（填“一阶微分算子”或“二阶微分算子”） 5. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。Laplacian微分算子属于________________。（填“一阶微分算子”或“二阶微分算子”） 6. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。Wallis 微分算子属于________________。（填“一阶微分算子”或“二阶微分算子”） 7. 在图像的锐化处理中，通过一阶微分算子和二阶微分算子都可以进行细节的增强与检测。水平方向的微分算子属于________________。（填“一阶微分算子”或“二阶微分算子”） 8. 图像微分______________了边缘和其他突变的信息。（填“增强”或“削弱”） 9. 图像微分______________了灰度变化缓慢的信息。（填“增强”或“削弱”） 10. 图像微分算子______________用在边缘检测中。（填“能”或“不能”） 四.简答题 1. 图像中的细节特征大致有哪些？一般细节反映在图像中的什么地方？ 2. 一阶微分算子与二阶微分算子在提取图像的细节信息时，有什么异同？ 3. 简述水平方向的微分算子的作用模板和处理过程。 4. 简述垂直方向的微分算子的作用模板和处理过程。 5. 已知Laplacian微分算子的作用模板为：，请写出两种变形的Laplacian算子。解答: 1. 图像的细节是指画面中的灰度变化情况，包含了图像的孤立点、细线、画面突变等。孤 立点大都是图像的噪声点，画面突变一般体现在目标物的边缘灰度部分。 2. 一阶微分算子获得的边界是比较粗略的边界，反映的边界信息较少，但是所反映的边界 比较清晰；二阶微分算子获得的边界是比较细致的边界。反映的边界信息包括了许多的细节 信息，但是所反映的边界不是太清晰。 五.应用题 1. 已知Roberts算子的作用模板为：，Sobel算子的作用模板为： 。 设图像为：

数字图像处理试卷及答案

一、填空题（每题1分，共15分） 1、列举数字图像处理的三个应用领域 医学 、天文学 、 军事 2、存储一幅大小为10241024?，256个灰度级的图像，需要 8M bit 。 3、亮度鉴别实验表明，韦伯比越大，则亮度鉴别能力越 差 。 4、直方图均衡化适用于增强直方图呈 尖峰 分布的图像。 5、依据图像的保真度，图像压缩可分为 无损压缩 和 有损压缩 6、图像压缩是建立在图像存在 编码冗余 、 像素间冗余 、 心理视觉冗余 三种冗余基础上。 7、对于彩色图像，通常用以区别颜色的特性是 色调 、 饱和度 亮度 。 8、对于拉普拉斯算子运算过程中图像出现负值的情况，写出一种标定方法： min max min ((,))*255/()g x y g g g -- 二、选择题（每题2分，共20分） 1、采用幂次变换进行灰度变换时，当幂次取大于1时，该变换是针对如下哪一 类图像进行增强。（ B ） A 图像整体偏暗 B 图像整体偏亮 C 图像细节淹没在暗背景中 D 图像同时存在过亮和过暗背景 2、图像灰度方差说明了图像哪一个属性。（ B ） A 平均灰度 B 图像对比度 C 图像整体亮度 D 图像细节 3、计算机显示器主要采用哪一种彩色模型（ A ） A 、RG B B 、CMY 或CMYK C 、HSI D 、HSV 4、采用模板［-1 1］T 主要检测（ A ）方向的边缘。 A.水平 B.45° C.垂直 D.135° 5、下列算法中属于图象锐化处理的是：( C ) A.低通滤波 B.加权平均法 C.高通滤波 D. 中值滤波 6、维纳滤波器通常用于（ C ） A 、去噪 B 、减小图像动态范围 C 、复原图像 D 、平滑图像 7、彩色图像增强时， C 处理可以采用RGB 彩色模型。 A. 直方图均衡化 B. 同态滤波 C. 加权均值滤波 D. 中值滤波 8、__B__滤波器在对图像复原过程中需要计算噪声功率谱和图像功率谱。 A. 逆滤波 B. 维纳滤波 C. 约束最小二乘滤波 D. 同态滤波 9、高通滤波后的图像通常较暗，为改善这种情况，将高通滤波器的转移函数加 上一常数量以便引入一些低频分量。这样的滤波器叫 B 。

数字图像处理期末复习总结

第一节数字图像处理概述/第二节数字图像处理的获取、显示和表示（只有概念，无计算） 1、图像的数字化过程：将一幅图像从原来的形式转换为数字形式的处理过程。图像的数字化过程包括扫描、采样、量化。 ①扫描：对一幅图像内给定位置的寻址。（被寻址的最小单元：像素） ②采样：在一幅图像的每个像素位置上测量灰度值。（采样的两个重要参数：采样间隔和采样孔径） ③量化：将测量的灰度值用一个整数表示。 2、数字图像处理技术所涉及的图像类型：（1位）二值图像、（8位）灰度图像、（24位）彩色图像、索引图像。 （24位）彩色图像区别颜色特性的三个因素：色相（或色度）、饱和度、亮度。 ①色相（或色度）：是从物体反射或透过物体传播的颜色。在0 到360 度的标准色轮上，色相是按位置度量的。在通常的使用中，色相是由颜色名称标识的，比如红、橙或绿色。 ②饱和度：有时也称色品，是指颜色的强度或纯度。饱和度表示色相中灰成分所占的比例，用从0%（灰色）到100%（完全饱和）的百分比来度量。在标准色轮上，从中心向边缘饱和度是递增的。 ③亮度：是颜色的相对明暗程度。通常用从 0%（黑）到 100%（白）的百分比来度量。 第三节灰度直方图 1、灰度直方图的定义：是灰度级的函数，描述的是图像中每种灰度级像素的个数，反映图像中每种灰度出现的频率。横坐标是灰度级，纵坐标是灰度级出现的频率(像素个数)。 2、灰度直方图的数学表达式：（一幅连续图像的直方图是其面积函数的导数的负值） 3、灰度直方图的性质：①不表示图像的空间信息；②任一特定图像都有唯一直方图，但反之并不成立（即一个直方图不只对应一个图像）； ③归一化灰度直方图和面积函数可得到图像的概率密度函数PDF和累积分布函数CDF；④直方图的可相加性；⑤利用轮廓线可以求面积（灰度级D1定义的轮廓线） 4、直方图均衡化：利用点运算使一幅输入图像转换为在每一灰度级上都有相同像素点数的输出图像(即输出的直方图是平的) 直方图匹配：对一幅图像进行变换，使其直方图与另一幅图像的直

数字图像处理实验报告

实验一灰度图像直方图统计 一、实验目的 掌握灰度图像直方图的概念和计算方法，了解直方图的作用和用途。提高学生编程能力，巩固所学知识。 二、实验内容和要求 （1）用Photoshop显示、了解图像平均明暗度和对比度等信息； （2）用MatLab读取和显示一幅灰度图像； （3）用MatLab编写直方图统计的程序。 三、实验步骤 1. 使用Photoshop显示直方图： 1）点击文件→打开，打开一幅图像； 2）对图像做增强处理，例如选择图像→调整→自动对比度对图像进行灰度拉伸，观察图像进行对比度增强前后的视觉变化。 3）利用统计灰度图像直方图的程序分别针对灰度拉伸前后的灰度图像绘制其灰度直方图，观察其前后的直方图变化。 2．用MatLab读取和显示一幅灰度图像； 3. 绘制图像的灰度直方图； function Display_Histogram()

Input=imread('timg.jpg'); figure(100); imshow(uint8(Input)); title('原始图像'); Input_Image=rgb2gray(Input); figure(200); imshow(uint8(Input_Image)); title('灰度图像'); sum=0; His_Image=zeros(1,256); [m,n]=size(Input_Image); for k=0:255 for I=1:m for j=1:n if Input_Image(I,j)==k His_Image(k+1)=His_Image(k+1)+1; end end end end figure(300); plot(His_Image); title('图像的灰度直方图'); 4.显示图像的灰度直方图。

数字图像处理心得体会

《数字图像处理》心得体会 图像处理是指对图像信息进行加工，从而满足人类的心理、视觉或者应用的需求的一种行为。图像处理方法一般有数字法和光学法两种，其中数字法的优势很明显，已经被应用到了很多领域中，相信随着科学技术的发展,其应用空间将会更加广泛。数字图像处理又称为计算机图像处理，它是指将图像信号转换成数字信号并利用计算机对其进行处理的过程。数字图像处理是从20世纪60年代以来随着计算机技术和VLSL的发展而产生、发展和不断成熟起来的一个新兴技术领域。数字图像处理技术其实就是利用各种数字硬件与计算机，对图像信息通过转换而得到的电信号进行相应的数学运算，例如图像去噪、图像分割、提取特征、图像增强、图像复原等，以便提高图像的实用性。其特点是处理精度比较高，并且能够对处理软件进行改进来优化处理效果，操作比较方便，但是由于数字图像需要处理的数据量一般很大，因此处理速度有待提高。 由于数字图像处理的方便性和灵活性，因此数字图像处理技术已经成为了图像处理领域中的主流。数字图像处理技术主要涉及到的关键技术有：图像的采集与数字化、图像的编码、图像的增强、图像恢复、图像分割、图像分析等。? 图像的采集与数字化：就是通过量化和取样将一个自然图像转换为计算机能够处理的数字形式。? 图像编码：图像编码的目的主要是来压缩图像的信息量，以便能够满足存储和传输的要求。? 图像的增强：图像的增强其主要目的是使图像变得清晰或者将其变换为机器能够很容易分析的形式，图像增强方法一般有：直方图处理、灰度等级、伪彩色处理、边缘锐化、干扰抵制。?

图像的恢复：图像恢复的目的是减少或除去在获得图像的过程中因为各种原因而产生的退化，可能是由于光学系统的离焦或像差、被摄物与摄像系统两者之间的相对运动、光学或电子系统的噪声与介于被摄像物跟摄像系统之间的大气湍流等等。? 图像的分割：图像分割是将图像划分为一些互相不重叠的区域，其中每一个区域都是像素的一个连续集，通常采用区域法或者寻求区域边界的境界法。? 图像分析：图像分析是指从图像中抽取某些有用的信息、数据或度量,其目的主要是想得到某种数值结果。图像分析的内容跟人工智能、模式识别的研究领域有一定的交叉。? 数字图像处理的特点主要表现在以下几个方面：? 1）?数字图像处理的信息大多是二维信息，处理信息量很大。因此对计算机的计算速度、存储容量等要求较高。? 2）?数字图像处理占用的频带较宽。与语言信息相比,占用的频带要大几个数量级。所以在成像、传输、存储、处理、显示等各个环节的实现上技术难度较大，成本亦高。这就对频带压缩技术提出了更高的要求。? 3）?数字图像中各个像素不是独立的，其相关性大。在图像画面上，经常有很多像素有相同或接近的灰度。所以，图像处理中信息压缩的潜力很大。?图像受人的因素影响较大，因为图像一般是给人观察和评价的。? 数字图像处理的优点主要表现在4个方面。? 1）?再现性好。数字图像处理与模拟图像处理的根本不同在于它不会因图像的存储、传输或复制等一系列变换操作而导致图像质量的退化。只要图像在数字化时准确地表现了原稿，那么数字图像处理过程始终能保持图像的再现。? 2）?处理精度高。将一幅模拟图像数字化为任意大小的二维数组，主要取决于

数字图像处理与机器视觉 2015-2016期末试卷参考答案

数字图像处理与机器视觉 2015-2016期末试卷参考答案南昌大学研究生2015,2016年第2学期期末考试试卷 试卷编号: (开)卷课程名称: 数字图像处理与机器视觉适用班级: 2015级硕士研究生姓名: 学号: 专业: 学院: 机电工程学院考试日期: 题号一二三四五六七八九十总分累分人 签名题分 10 15 15 10 20 30 100 得分 考生注意事项:1、本试卷共4页，请查看试卷中是否有缺页或破损。如有请报告以便更换。 2、使用A4答题纸，注意装订线。 一、单项选择题(从下列各题四个备选答案中选出一个正确答案，并将其 代号填在题前的括号内。每小题1分，共10分) ( b )1.图像与灰度直方图间的对应关系是: a.一一对应 b.多对一 c.一对多 d.都不对 ( d )2. 下列算法中属于图象平滑处理的是: a.Hough变换法 b.状态法 c.高通滤波 d. 中值滤波 ( c )3.下列算法中属于图象锐化处理的是: a.局部平均法 b.最均匀平滑法 c.高通滤波 d. 中值滤波 ( d )4. 下列图象边缘增强算子中对噪声最敏感的是: a.梯度算子 b.Prewitt算子 c.Roberts算子 d. Laplacian算子 ( b )5. 下列算法中属于点处理的是: a.梯度锐化 b.二值化 c.傅立叶变换 d.中值滤波 ( d )6.下列算子中利用边缘灰度变化的二阶导数特性检测边缘的是:

a.梯度算子 b.Prewitt算子 c.Roberts算子 d. Laplacian算子 ( c )7.将灰度图像转换成二值图像的命令为: a.ind2gray b.ind2rgb c.im2bw d.ind2bw ( d )8.数字图像处理的研究内容不包括: a.图像数字化 b.图像增强 c.图像分割 d.数字图像存储 ( d )9.对一幅100?100像元的图象，若每像元用,bit表示其灰度值，经霍夫曼编码后图象的压缩比为2:1，则压缩图象的数据量为: a.2500bit b.20000bit c.5000bit d.40000bit ( b )10.图像灰度方差说明了图像哪一个属性: a.平均灰度 b.图像对比度 c.图像整体亮度 d.图像细节 第 1 页 二、填空题(每空1分，共15分) l. 图像处理中常用的两种邻域是 4-邻域和 8-邻域。 2.图象平滑既可在空间域中进行，也可在频率域中进行。 3.常用的灰度内插法有最近邻元法、双线性内插法和三次内插法。 4. 低通滤波法是使高频成分受到抑制而让低频成分顺利通过，从而实现图像平滑。 5.Prewitt边缘检测算子对应的模板是和。 -1 -1 -1 -1 0 1 0 0 0 -1 0 1 1 1 1 -1 0 1 (不分先后) 6.图像压缩系统是有编码器和解码器两个截然不同的结构块组成的。 7.灰度直方图的纵坐标是该灰度出现的频率。 8.依据图象的保真度，图象编码可分为无失真(无损)编码和有失真(有损)编码两 种。

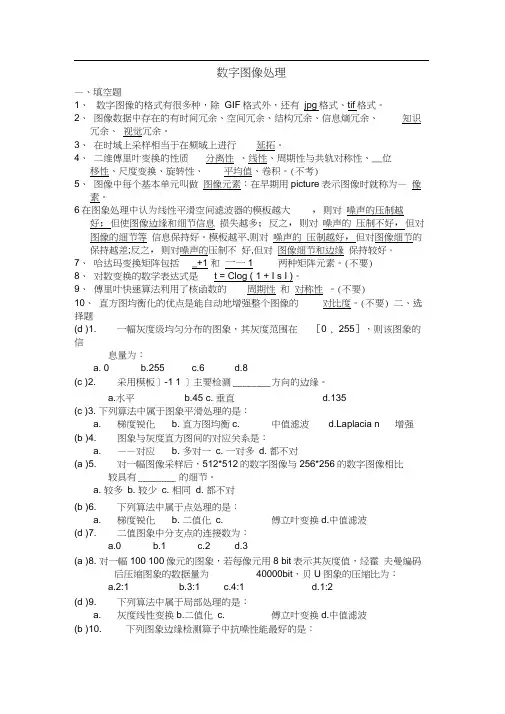

数字图像处理期末考题
