下面我们来讲一下预制梁的横向力分布系数计算
从上面我能看出常见的预制梁包括板梁、小箱梁、T梁
跨中横向力分布系数：
对于板梁和小箱梁由于横向联系比较薄弱，所以采用铰接板梁法
对于T梁有横隔板比较多，认为是刚接，所以采用刚接板梁法
梁端横向力分布系数：
通常采用杠杆法
下面就讲一下30米简支转连续T梁横向力分布系数计算：
主梁横断面见附件
桥博计算横向力分布系数计算需要输入的数据见附件
包括主梁宽、抗弯、抗扭、左板长、左板惯矩、右板长、右板惯矩、主梁跨度
G/E等

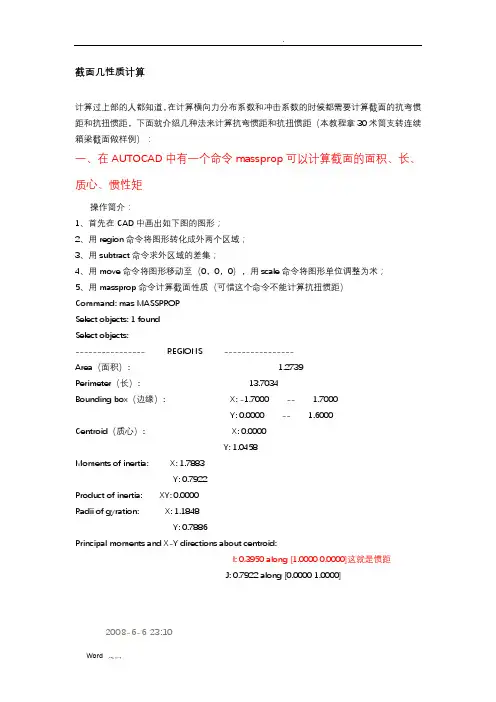

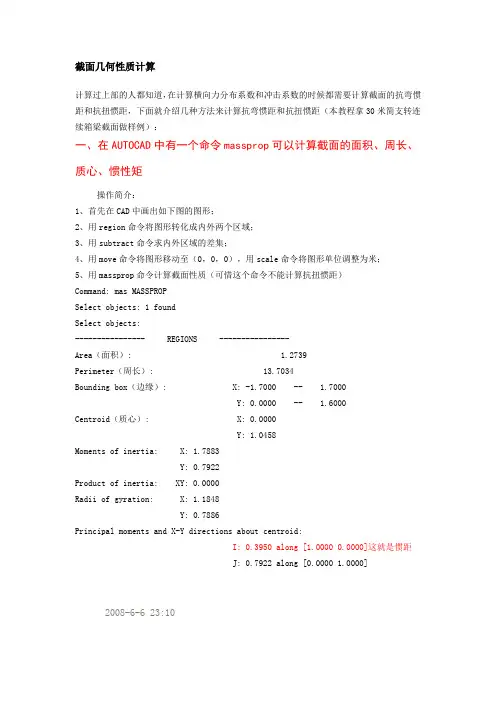

首先计算主梁的抗弯抗扭惯矩（中梁、边梁断面尺寸见附件，梁高200cm）
中梁：
====================================================
= MIDAS SPC TEXT OUTPUT FILE =
= (Tue Jun 17 20:45:16 2008) =
= - - =
====================================================
====================================================
UNIT: KN . M
====================================================
====================================================
* Section-P1 (PLANE)
====================================================
* A :
* Asx :
* Asy :
* Ixx : 抗弯惯矩
* Iyy : 0.
* Ixy :
* J : 抗扭惯矩----------------------------------------------------
* (+)Cx :
* (-)Cx :
* (+)Cy :
* (-)Cy :
----------------------------------------------------
* (+)1/Sx :
* (-)1/Sx :
* (+)1/Sy :
* (-)1/Sy : 9.
====================================================
边梁：
====================================================
= MIDAS SPC TEXT OUTPUT FILE =
= (Tue Jun 17 20:48:08 2008) =
= - - =
====================================================
====================================================
UNIT: KN . M
====================================================
====================================================
* Section-P1 (PLANE)
====================================================
* A :
* Asx :
* Asy :
* Ixx : 抗弯惯矩
* Iyy : 0.
* Ixy :
* J : 抗扭惯矩
----------------------------------------------------
* (+)Cx :
* (-)Cx :
* (+)Cy :
* (-)Cy :
----------------------------------------------------
* (+)1/Sx :
* (-)1/Sx :
* (+)1/Sy :
* (-)1/Sy :
====================================================
由于结构是多跨连续梁（本文假定是3x30简支转连续T梁），所以应该考虑抗弯刚度修正系数
根据中跨：边跨=30 ：30= : 1
查《梁桥下册》P204页等截面连续梁等效简支梁刚度修正系数表：
跨度比二跨连续梁三跨连续梁四跨连
续梁
L21 边跨L1 中跨L2 边跨L1 中跨L2 边跨L1 中跨L2
2
内插得
项目边跨中跨
K
则在计算边跨横向力分布系数，边跨的中梁和边梁的抗弯惯矩需要乘以
中梁：边梁：
而在计算中跨横向力分布系数，中跨的中梁和边梁的抗弯惯矩需要乘以
中梁：边梁：
对于计算抗扭惯矩在上次课程中我们给除了箱梁断面的简化计算公式，在这里我也给出T 梁断面的简化计算公式
见《公路桥梁荷载横向分布计算》李国豪石洞编第21页，粘贴在附件中，供大家学习！
左板惯矩右板惯矩就是等刚度桥面板抗弯惯矩，他是考虑相邻两篇主梁间桥面板的连接作用，其宽度取相邻横梁间距，翼板厚度取靠近主梁梁肋d1/3处的厚度，详细说明请参照《公路桥梁荷载横向分布计算》李国豪石洞编第22页
桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。这里所说的桥面的中心线仅指图示中的中央分隔带中心线，当我在左面输入L4=0.5 L2= 右侧输入R4=时，桥面中线距首梁是；如果我在左面输入L4=，右面输入R2= R4= ，这是桥面中线距首梁就是，这么说大家应该知道怎么回事了吧，其实很简单的
下面就输出2列车的横向力分布系数，其他的只需把车列数修改一下就可以了，这里就不再输出了
文档文件: C:\Program Files\TongHao\DoctorBridge30\EXAMPLES\Tool\
文档描述: 桥梁博士横向分布调试
任务标识: 德州大桥
计算方法: 刚接板梁法
------------------------------------------------------------
结构描述:
主梁跨径: 30.000 m
材料剪切模量/弯曲模量 =
梁号梁宽弯惯矩扭惯矩左板宽左惯矩右板宽右惯矩连接
1
刚接
2
刚接
3
刚接
4
刚接
5
刚接
6
刚接
注意：上表中的左板惯距和右板惯距由于时间匆忙忘记除以隔板中心距了，在此深表歉意！
------------------------------------------------------------
桥面描述:
人行道分隔带车行道中央分隔带车行道分隔带人行道
左车道数 = 2, 右车道数 = 0, 自动计入车道折减
汽车等级: 汽车超-20级
挂车等级: 无挂车荷载
人群集度: KPa
------------------------------------------------------------
影响线数值:
坐标X 1#梁2#梁3#梁 4#梁 5#梁 6#梁
------------------------------------------------------------
横向分布系数计算结果:
梁号汽车挂车人群满人特载车列
1
2
3
4
5
6
------------------------------------------------------------
计算成功完成
下面来简单说一下杠杆法
在结构描述中主梁间距为5*
桥面中线距首梁的距离为（到梁位线处）这样就可以看结果了
文档描述: 桥梁博士横向分布调试
任务标识: 2
计算方法: 杠杆法
------------------------------------------------------------
结构描述:
主梁间距: 5*2.15 m
------------------------------------------------------------
桥面描述:
人行道分隔带车行道中央分隔带车行道分隔带人行道
左车道数 = 2, 右车道数 = 0, 自动计入车道折减
汽车等级: 汽车超-20级
挂车等级: 无挂车荷载
人群集度: KPa
------------------------------------------------------------
影响线数值:
坐标X 1#梁2#梁3#梁 4#梁 5#梁 6#梁
------------------------------------------------------------
横向分布系数计算结果:
梁号汽车挂车人群满
人特载车列
1
2
3
4
5
6
------------------------------------------------------------
计算成功完成
总结：上面讲述的是简支转连续T梁的边跨横向力分布系数计算，中跨只是抗弯惯矩不同而已
而对于简支梁就更简单了，不用考虑抗弯刚度修正系数。
对于箱梁计算跨中横向力分布系数时需把铰接勾选上，其他相同，计算梁端横向力分布系数的时候只需把梁底宽范围都化成是1，而不像T梁直接两点相连！！
上述讲述的正桥横向力分布系数计算，而对于斜桥横向力分布计算，只是梁端横向力分布系数计算时需考虑与跨中横向力影响线混合，叠加部分取大值（这种方法叫做混合影响线法），跨中则是正常计算。
这样横向力分布系数计算的课程就基本讲完了，不知道大家还有什么地方没有听懂，请跟帖！！！
仓促之间难免有错误和疏漏，欢迎大家批评指正，谢谢
主梁横断面：
输入数据：
中横梁断面：抗扭简化：
等刚度桥面板抗弯惯距：
问：请教楼主一个问题关于计算横向力分布系数时连续箱梁引入的偏载系数：
多梁结构的横向分布系数可以通过刚接，铰接等算法算出横向每一片梁的荷载分布系数，对于单梁，运用的偏载系数的概念，纵向折减系数，横向折减系数，车道数。这样算出的偏载系数是什么的荷载系数呢？多车道时，每一个车道的偏载系数都一样吗？在平面程序里，输入这个偏载系数，算的是横向什么位置的结果呢？望指教。谢谢。
答：横向分布系数和偏载系数都是在单梁分析时所提出的概念，横向分布系数是针对由多片梁组成整个桥宽时提出的，偏载是真的单个箱梁形成桥宽时提出的概念；
横向分布系数：由于多片梁组成桥宽，而荷载在桥宽范围内几乎是可以随意布置的，故各片梁的受力是不均匀的，为了安全，我们要找到受力最不利的那片梁，用它来控制其他各片梁段设计。
偏载系数：由于上述原因，整体箱梁的各个腹板受力是不均匀的，有点受力大，有的受力小，但各个腹板是不能单独计算、单独设计的，整个箱梁是一个整体，而且单梁计算是不能考虑偏载效果的，各个腹板是一样来考虑到，故所有点腹板都按最不利的那个来计算。所以叫它偏载系数更形象，但它的本质是“荷载放大系数”
横向折减系数是当车道较多时，各个车道上的荷载很难同时达到设计荷载的数值，故需要折减，而且车道越多越难以同时达到，所以折减的更多。和荷载的横向布置位置无关。
问：楼主，能不能详细解释一下梁端混合影响线是怎么混合的？
T梁杠杆法比较好理解，但是板梁和箱梁，到底是如何混合的？？
希望超版能够图文并茂的描述一下，呵呵
答：我们在计算正桥梁端横向力分布系数的时候，通常采用杠杆法
而对于斜桥，通常我们采用混合影响线法
所谓混合影响线，就是杠杆法与跨中横向力分布系数计算方法的混合
图中青色线就是混合后的影响线
对于板梁，由于板都比较窄，所以可以象T梁一样板中间为1，绞缝中心线为0，这里就不再附图了
对于杠杆法支点的取法：
箱梁取的是梁肋中心线与主梁顶面交点（见附图）
而对于板梁取的是绞缝中心线
不知道这样大家了解了没有？？？
桥博关于横向力分布系数讲解：
一、进行桥梁的纵向计算时：
a) 汽车荷载
○1对于整体箱梁、整体板梁等整体结构
其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4 x （四车道的横向折减系数） x （经计算而得的偏载系数）（大跨径的纵向折减系数） = 。汽车的横向分布系数已经包含了汽车车道数的影响。
○2多片梁取一片梁计算时
按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。
b) 人群荷载
○1对于整体箱梁、整体板梁等整体结构
人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填 1 即可。因为在桥博中人群效应= 人群集度x人行道宽度x人群横向分布调整系数。城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。
○2多片梁取一片梁计算时
人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。
c) 满人荷载
○1对于整体箱梁、整体板梁等整体结构
满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。与人群荷载不同，城市荷载不对满人的人群集度折减。
○2多片梁取一片梁计算时
满人宽度填1，横向分布调整系数填求得的。
注：
1、由于最终效应：
人群效应= 人群集度x人行道宽度x人群横向分布调整系数。
满人效应= 人群集度x满人总宽度x满人横向分布调整系数。
所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。
2 、新规范对满人、特载、特列没作要求。所以程序对满人工况没做任何设计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。
二、进行桥梁的横向计算时
a) 车辆横向加载分三种：箱梁框架，横梁，盖梁。
○1计算箱形框架截面，实际是计算桥面板的同时考虑框架的影响，汽车横向分布系数＝轴重/顺桥向分布宽度；
○2横梁，盖梁，汽车荷载横向分布调整系数可取纵向一列车的最大支反力(该值可由纵向计算时，使用阶段支撑反力汇总输出结果里面，汽车MaxQ对应下的最大值，除以纵向计算时汽车的横向分布调整系数来算得)，进行最不利加载。
b) 对于人群（或满人）效应，在“横向加载有效区域”中已经填入了人行道分布区域，程序会据此进行影响线加载。人行道宽度填1。
横梁、盖梁计算时，这里的人群横向分布系数与汽车的相似，是指单位横向人行道宽度（1m）的支反力。在计算支反力时，这个系数已经考虑人群集度的大小，所以此时窗口中的“人群集度”应该填1。
c) 横向加载最终效应
(假设汽车车道数输入为3)如果计入车道折减系数则折减系数=(公路技术规范)，不计入则=。
汽车效应=三辆汽车加载的效应(每辆汽车的总重为1，每轮重1/2)x汽车横向分布系数x车道折减系数。
汽车冲击力=汽车效应x冲击系数。(此时用户应自己输入汽车冲击系数，因为横向加载不知道桥梁的实际纵向跨径，但冲击系数是根据纵向跨径计算的.
问：能不能详细解释一下梁端混合影响线是怎么混合的？
T梁杠杆法比较好理解，但是板梁和箱梁，到底是如何混合的？？
希望超版能够图文并茂的描述一下，呵呵
答：我们在计算正桥梁端横向力分布系数的时候，通常采用杠杆法
而对于斜桥，通常我们采用混合影响线法
所谓混合影响线，就是杠杆法与跨中横向力分布系数计算方法的混合
图中青色线就是混合后的影响线
对于板梁，由于板都比较窄，所以可以象T梁一样板中间为1，绞缝中心线为0，这里就不再附图了
对于杠杆法支点的取法：
箱梁取的是梁肋中心线与主梁顶面交点（见附图）
而对于板梁取的是绞缝中心线
不知道这样大家了解了没有？？？
箱梁：
箱梁支点：
问: 在采用桥梁博士计算连续梁的过程中，跨中和支点处的横向分配系数，如何分开输入呢？有知道的给讲解一下。
答：这个在桥梁工程中有介绍，我们通常采用1/4跨径、3/4跨径之间采用跨中横向力分布系数，支点和1/4跨径、3/4跨径和支点之间是跨中横向力分布系数与支点横向力分布系数过度，支点与梁端之间采用支点横向力分布系数！！
问：经过仔细的阅读和翻阅了一些资料，结合到我们使用的软件，终于觉得自己能有些问题提出来了(虽说可能很菜的问题）
第一个是有关桥博中三种计算横向分布系数的方法的的问题。其中杠杆法和偏压法及铰接法桥梁工程书中都有提到，但具体运用于哪些结构还是不太清楚。特别是偏压法，他是假想横梁刚度无穷大的情况，似乎只是适用于计算整体箱梁的情况。而T梁或者板梁比较适用于用刚接板梁法计算，至于勾选铰接好像只适用于空心板，不知道是否正确？
第二个是关于桥博中直桥和斜弯桥活载输入调整系数的问题，直桥计算是其横向分布调整系数可以理解，但用斜弯桥计算时，我的理解一直是不用计算其横向分布系数。斜弯桥计算时，其活载输入中的调整系数是不是也要像桥博《关于横向分布调整系数》那个解释一样
做呢？其横向分布系数的折线调整是否也需要输入呢？还是那个解释只适用于计算直桥的情况。
以上问题有点多的涉及到桥博的运用问题，也是结合到LZ帖子里所讲的提出的一些问题。希望LZ能详细讲解一下，万分感谢。
答：
第一个是有关桥博中三种计算横向分布系数的方法的的问题。其中杠杆法和偏压法及铰接法桥梁工程书中都有提到，但具体运用于哪些结构还是不太清楚。特别是偏压法，他是假想横梁刚度无穷大的情况，似乎只是适用于计算整体箱梁的情况。而T梁或者板梁比较适用于用刚接板梁法计算，至于勾选铰接好像只适用于空心板，不知道是否正确？&
第一个问题理解的是正确的，偏压法（刚性横梁法）通常用于计算整体式箱梁，而杠杆法和刚接板梁法通常用于计算小箱梁、T梁、板梁等常规结构！！至于到底是刚接还是铰接，主要看相邻主梁之间连接强弱！！举例来说我们通常计算的简支转连续小箱梁由于主梁之间只有两道梁端横梁，所以认为连接较薄弱，属于铰接范畴；而T梁由于相邻主梁横隔板道数较多，横向连接较强，属于钢接范畴！！
第二个是关于桥博中直桥和斜弯桥活载输入调整系数的问题，直桥计算是其横向分布调整系数可以理解，但用斜弯桥计算时，我的理解一直是不用计算其横向分布系数。斜弯桥计算时，其活载输入中的调整系数是不是也要像桥博《关于横向分布调整系数》那个解释一样做呢？其横向分布系数的折线调整是否也需要输入呢？还是那个解释只适用于计算直桥的情况。
第二问题，斜弯桥计算不用输横向分布系数，因为在活载输入对话框中有一个桥面布置信息，在那里可以设置车道的位置，桥博可以自动横向加载，勿须输入横向力分布系数！！
活荷载输入：
桥面布置信息：
问：还有一个问题，就是我这段时间我正做的一个25米T梁，因为对横向分布系数不是太熟悉，所以用了斜弯桥计算，把5片T梁整体建模来计算的。中间连接的地方采用虚梁的方式连接。
做的时候我参考了另外一个31.5m+45m+31.5m连续弯箱梁的桥博计算，其中45米段曲线半径300米，对应的圆心角°。他都是采用了平面杆系直桥计算。
不知道桥博中用直桥或者斜弯桥计算有没有什么讲究，或者说是在哪种情况下用哪种好呢？答：直桥计算通常采用单梁进行计算，属于直线杆系，需要输入横向力分布系数
而斜弯桥通常采用多梁进行计算，属于空间计算，多用梁格法，勿须输入横向分布系数
对于你说的300米半径，我们通常都是按照杆系计算就可以了！！
至于说直桥和斜弯桥计算之间有什么讲究，主要是需要考虑空间效果的时候采用斜弯桥模块我们通常半径《200米时考虑空间效果，用斜弯桥模块（梁格法）计算或者用midas进行计算！！
问：计算抗弯惯性矩时:
用桥博计算一箱多室为什么要进行分拆,如果整体计算的话会有什么不对的地方？
答：计算抗弯惯距的目的就是让拆分后的梁截面形心轴位于同一直线上，并且大概是总惯距的1/n，再就是刚性衡量法需要分着计算抗弯惯距！！
问：楼主真强，总结的真好。花了好长时间才看完。计算箱梁时，横向分布计算一直是我很困惑的地方，因为，箱梁本身（特别是宽度不大的）的刚度就很大，横向传递性就很强。再考虑它本身截面扭转时产生的影响，个人感觉如果要拆分开来计算箱梁横向分布似乎没有什么特别精确的方法。倒是采用偏载系数计算，比较适合。
答：把箱梁拆分计算一般认为比较准确，而偏载系数法只是一种控制计算！！实际工程上都是按照偏载法来计算的。
问：截面等效的原则是怎么样的，是保证截面宽度、混凝土体积不变还是保证截面空心部分的体积、混凝土体积不变，压缩截面宽度？
还有个问题，要计入铺装层混凝土体积么，看到设计手册有算，有的计算书没有算。
答: 1、在计算带横坡的主梁时，为了保证温度梯度的计算准确性，需要进行截面等效，主要是保证截面面积相等，截面宽度不变，横坡处高度取用一半的原则。
2、至于计算是否计入整体化混凝土，我们的原则是交通部标准图出台以后就不在计入了，之前计算的还都计入，主要是由于新规范对于桥梁耐久性的要求提高了！！
问：
我看了桥博的使用说明书
其中对刚接板梁法的描述
系统输出的横向分布系数的含义：
汽车的横向分布系数：是基于一列汽车的；
请问对于有多车道的情况，例如楼主所描述的2列车的情况
输出的结果正确吗？
答：横向力分布系数的求法就是求取出每片梁的影响线，一列车的横向力分布系数就是在桥面上放一辆车，计算出一辆车对应的影响线数值（横向力分布系数是影响线数值和的一半），而对于而列车的横向力分布系数就是在桥面上布两辆车，计算出两辆车的影响线数值（横向力分布系数是影响线数值和的一半），对于更多列车依次类推，不知道兄弟对于计算结果有什么疑问??
问：我是刚开始学的桥博的，我想问个问题：
请问桥梁截面简化用什么方法啊，我有点看不懂，不知道怎么简化。
对于I梁
×22×+45×15×+^2/2×40=(2x+40)×20×+20×15×+^2/2×40
解的 x=49.9cm
对于T梁
x=785/2-2×=252.7cm
这个式子里边的红色部分的数值不知道是怎么计算得来了。希望楼主指点下。谢谢！！
答：具体数字请看第一页第一主题内的附件“计算书”。
问：看了版主的教程，感受颇深，我也经常用桥梁博士，想请问在桥梁博士，斜弯桥建模时，桥面布置里有一个切线角度，那个是在定义什么的角度，是斜桥的角度吗，我做过一个斜桥用的斜弯桥建模，没弄明白里面的解释，请赐教 ...
答：不知道楼主说的是否是附图里的角度
帮助里面有很详细的说明：“桥面中线起点位置：桥面中线起点在总体坐标系中的X、Y坐标，及桥面中线在该点处切线方向与总体坐标系的X轴的夹角，角度范围0-180度。”
问：有个问题想咨询一下，桥博算刚接板梁法横向分布系数时，左板惯矩及右板惯矩怎么计算啊？帮帮我吧！不胜感激啊！~
答：左板惯矩右板惯矩就是等刚度桥面板抗弯惯矩，他是考虑相邻两篇主梁间桥面板的连接作用，其宽度取相邻横梁间距，翼板厚度取靠近主梁梁肋d1/3处的厚度，详细说明请参照《公路桥梁荷载横向分布计算》李国豪石洞编第22页，里面有例题，解释的很详细。
问：对于桥博中的左右板惯矩，我看桥梁博士里面取得是单位板宽对板水平中心线的惯性矩，而在大师李国豪书里面则采取的方法不一样，不知两种为何存在差异，还是桥博取值方法的问题？楼主能否给予解释下，谢谢
答：李国豪书中介绍的计算等刚度桥面板抗弯惯矩就是桥博中单位板宽对板水平中心线的惯性矩，只不过李国豪书中简化了一下，先计算两道隔板间的惯距，在除以隔板间距，就是单位板宽的惯距，请仔细琢磨一下是一样的！！
问：刚才看了李的书本，确实除以了内横梁的间距，作了等效处理。有点疑问的是在此例子中的左板惯矩取的是未等效的也就是7.2m宽的惯矩（），而非单位宽的惯矩。
刚接触计算不久，有些理解还是不深，希望能得到楼主的指点，谢谢。
答：计算示例中的左板右板惯距计算忘记除以隔板间距，请大家学习的时候注意了。
对于边梁外侧（及时你所说的左板惯距）由于外侧只有翼缘，没有横隔板了，所以只需要计算翼缘截面的惯距即可！！
补充改正：楼主的惯矩是有问题的，应该单位宽度的惯矩，也就是是7.2米的惯矩处以宽度，即=
答：确实忘记除了，给大家带了不便深表歉意！！
问：算横梁和等刚度桥面板的抗弯刚度的时候d1/3处的厚度怎么会是22？书上说的是桥面板净跨度的一半为d1，按照这个说法，你的悬臂1/3处应该是20.1cm啊，或许是我看书看得不仔细，要是说错了楼主不要见怪。
答：我计算的时候取用的是变化段长度1/3（悬臂根部），每个人理解不同，你可以参照李国豪的横向力分布系数计算自己把握一下吧！！
