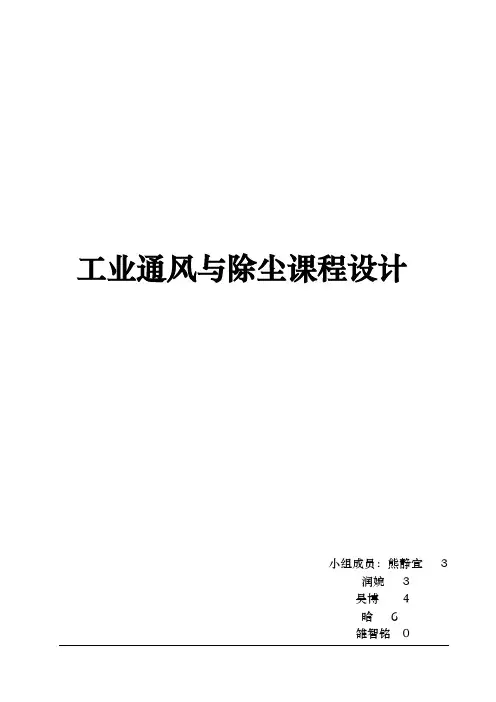

工业通风与除尘课程设计
小组成员：熊静宜 3
润婉 3
吴博 4
晗 6
雒智铭0
专业班级：安全12-5
指导老师：鲁忠良
完成日期：2015.7.11
目录
1 引言
2 第一工作区的通风除尘系统设计计算
2.1 各设备排风罩的排风量计算
2.1.1 焊接平台1排风量计算
2.1.2 焊接平台2排风量计算
2.1.3 焊接平台3排风量计算
2.1.4 加热炉排风量计算
2.2 系统排风量及阻力计算
2.2.1 通风除尘系统布置简图
2.2.2 管段阻力计算
2.3 管道压力平衡核算
2.4 选择通风机和除尘器
3 第二工作区的通风除尘系统设计计算
3.1 各设备排风罩的排风量计算
3.1.1 镀铬1排风量计算3.1.2 镀铬2排风量计算3.1.3 镀铬3排风量计算3.1.4 酸洗排风量计算
3.2 系统排风量及阻力计算3.2.1 通风除尘系统布置简图3.2.2 管段阻力计算
3.2.3 管道阻力平衡校核3.3 风机的选择
3.4 管道计算汇总
1 引言
工业通风就是利用技术手段将车间被生产活动所污染的空气排走，把车间悬浮的粉尘捕集除去，把新鲜的或经专门处理的清洁空气送入车间。它起着改善车间生产环境，保证工人从事生产所必需的劳动条件，保护工人身体健康的作用。
本课程设计目的和任务在于对一个金属制造加工生产车间进行全面通风以及针对焊接台加热炉镀槽酸洗工艺进行局部通风的设计以期达到车间厂房的通风与除尘。本设计的大体思路是，了解各工艺所产生的有害气体成分并选择局部通风方式。之后对参数进行设计计算需风量并进行相关管道计算，最后选择合适的通风机对厂房进行有效通风。
2 第一工作区的通风除尘系统设计计算
2.1 各设备排风罩的排风量计算
第一工作区各设备工艺的参数如表2.1所示。
表2.1 第一工作区各设备工艺的参数表
2.1.1 焊接平台1排风量计算
设备1为焊接平台，尺寸：6009001000??，有害物的成分为焊烟，采用侧吸罩。侧吸罩为外部吸气罩的一种，它的作用：由于工作条件的限制，生产设备不能密闭时，将其设置于有害源附近，依靠罩口的抽吸作用，在有害物散发地点造成一定的气流运动，把有害物吸入罩。
本次设计中采用工作台上有法兰形式的侧吸罩，由于有害物距罩口0.6m ，根据污染物放散情况选取最小控制风速，s m V x /4.0=把该罩想象为600×600的假想罩
a/b=600/600=1.0 x/b=600/600=1.0 查得 v x /v b =0.13
所以，罩口平均风速 s m v v x /07.313.0/4.013.0/0=== 则实际排风量
h
Fv L /m 159107.34.036.0360036003
1=???== （2.1）
2.1.2 焊接平台2排风量计算
设备2为焊接平台，尺寸：6009001000??，采用侧吸罩。设备2参数同设备1，所以设备2的排风量计算同设备1，
h m L L /1591312==
2.1.3 焊接平台3排风量计算
设备3为焊接平台，其尺寸为6009001100??。排风罩形式为矩形伞型罩，热源
的温度为
C 0600，有害物距罩口的距离为0.8m,其中 m A P 49.1)9.01.1(5.15.12
1
=??=
其中，A P 为热源的水平投影面积，单位为3m .
由于P A 5.1>8.0=H ，所以接受罩选择为低悬罩。对于设备热源的对流散热量通过公式计算得：
t F Q ?=α （2.2） 式中 F ——热源的对流放热面积，m 2; t ?——热源表面与周围空气温差，℃； α——对流放热系数，
α=A t ?3
1 （2.3） 式中 A ——系数，水平散热面A=1.7；垂直散热面A=1.13。 代入数据得：
Q=)9.01.1()20600(7.13
4
??-?=s kJ /14.8。
室温度设为20℃ 在H/B=0.9 ～7.4的围，在不同高度上热射的流量可通过公
式得：
2
331004.0Z Q L =
（2.4）
式中Q ——热源的对流散热量，s kJ /；
1.26B H Z += （
2.5）
H ——热源至计算断面距离，m ；
B ——热源水平投影的直径或长边尺寸，m 。
由于低悬罩位于收缩断面附近，罩口断面上的热射流横断面积一般是小于（或等于）热源的平面尺寸，横向气流影响较大的场合，按下式确定：
H a A 5.01+= （2.6）
H b B 5.01+= （2.7）
通过计算可得矩形伞型罩的排风量：
h m s m F V L L /2189/608.05.09.01.11.13.1388.033''
003==??-?+=+=）（。
2.1.4 加热炉排风量计算
设备4为焊接平台，尺寸：150010001500??，有害物的成分为余热、烟尘，验公式：
物为余热和烟尘根据经采用矩形伞形罩，有害 5.1837.10.15.15.15.1=>=?=H A p ，所以采用低悬罩进行排风。这样该罩的排风量计算方法与2.1.3中相同，由公式2.2，2.3，2.4，2.5，2.6，2.7可计算得此排风罩的排风量
()h m s m L /3450/96.00.15.15.17.15.069.0334==?-??+=
2.2 系统排风量及阻力计算
2.2.1 通风除尘系统布置简图
电除尘器设计课程设计报告 学生姓名： 班级： 学号： 时间：2013年5月13日-19日 指导教师： 华中科技大学环境科学与工程学院
课程设计任务书 一、待除尘电厂基本情况 某电厂地处东南季风区，四季分明，温暖湿润，春季温暖雨连绵，夏季炎热雨量大，秋季凉爽干燥，冬季低温，少雨雪。 根据当地气象台多年气象资料统计，其特征值如下： 累年平均气压：1011.0hPa 累年最高气压：1038.9hPa 累年最低气压： 986.6hPa 累年平均气温：17.6℃ 极端最高气温：40.9℃ 极端最低气温：-9.9℃ 厂址处全年北(N)风出现频率为20.0%，西北 (NW)风出现频率为14.7%，西(W)风出现频率13.1%，南(S)风出现频率6.0%，东北(WE)风出现频率9.6%，东(E)风出现频率8.3%，东南(SE)风出现频率8.0%，西南(SW)风出现频率7.2%，静风出现频率为13.1%。 电厂烟气情况： 烟气量 Q =500,000 m3/h（工况) 废气温度 t j=350-400℃ t c=330-370℃ 含尘浓度 C =5-10g/m3 (工况) 煤挥发分A=26．6％(烘煤时) 电厂所用煤的组成成分 成分SO SO3O2N2H2O 2 组成10-120.1-0.3 2.7-377.6-808-9 粉尘粒径分布 粒径20-2515-1010-88-66-44-22-1＜1总计平均值17.512.59753 1.5＜0.5 含量 2.2 4.6 2.614.127.941.3 6.0 1.1100%
粉尘比电阻 温度℃21120230300 比电阻 Ω·cm 3×1079×1071×107 3.8×107二、除尘器设计要求 烟气量 Q =500,000 m3/h（工况) 出口粉尘浓度：100mg/m3(标准工况) 三、设计参数 1、电场风速选择 2、确定所需的收尘极面积、间距 3、确定电场数 4、电晕线选型（给出图纸） 5、收尘极板选型（给出图纸） 四、电除尘器设计课程设计报告要求 1、课程设计文本结构 1）课程设计任务书2）课程设计目录3）课程设计正文4）致谢5）附录6）参考文献 2、课程设计内容要求 根据三中所确定内容，给出设计参数，要求： 1）给出设计依据 2）给出设计过程 3）给出参考文献出处 五、基本参考文献 [1] 化工设备设计全书《除尘设备设计》科学技术出版社,1989 [2] （日）通产省公安害保安局《除尘技术》建筑工业出版社, 1977 [3] 鞍山矿山设计研究院《除尘设计参考资料》辽宁人民出版社, 1978 [4] 黎在时. 《电除尘器的选型安装与运行管理》中国电力版社，2005 [5] 黎在时《静电除尘器》.冶金工业出版社1993年12月第一版
课程设计说明书 课程名称：陶瓷厂通风除尘系统设计专业：安全工程 班级： 126041 学号： 12604122 姓名：李乾 指导教师姓名：张伟 能源与水利学院
摘要 陶瓷在我们日常生活中的用途越来越多，很多的陶瓷厂在生产陶瓷过程中产生的粉尘便成为了空气污染的一大处理难题。本文介绍了袋式除尘器的结构，工作原理及在陶瓷行业的应用。分析了袋式除尘器的主要设计参数对其除尘效率和安全可靠运行的影响。提出了袋式除尘器的主要从参数的选择和设计方法，包括：滤袋材料结构，过滤面积，过滤速度，清灰方式等。针对目前一些陶瓷厂的除尘效率不佳除尘器运行状态不良，指出了通过全面分析袋式除尘器的参数相互联系和相互作用的联系，优化组合设计参数，是除尘器的运行状态达到最佳。为陶瓷企业的袋式除尘器的设计，使用和维护提供了一定的参考。 关键词:袋：式除尘器、陶瓷、参数、设计
Abstract Ceramics in use in our daily life more and more, many of the ceramics factory in the production process of ceramic dust became a big deal with problem of air pollution. The structure of the bag filter has been introduced in this paper, working principle and applications in ceramic industry. Analyzed the main design parameters on the bag filter dust removal efficiency and the influence of the safe and reliable operation. Bag filter is proposed from the parameter selection and design method, including: the filter bag material structure, filter area, filtration velocity, ash removal mode and so on. Aiming at some ceramics factory of the running state of the poor efficiency of dust removal filter is bad, pointed out that through the comprehensive analysis of the bag filter parameter mutual connection and interaction, optimization combination, the design parameters is the running state of the best. The design of bag filter for ceramic enterprises, use and maintenance of providing a certain reference. Keywords: type dust collector, pottery and porcelain, parameters, design
模电课程设计实验报告课题：函数信号发生器 指导老师：________________ 学院：___________________ 班级：___________________ 姓名：___________________ 学号：___________________
日期：__________________ 一．设计目的与要求 1.1设计目的 1.设计电路产生RC桥式正弦波产生电路，占空比可调的矩形波电路，占空比可调的三角波电路，多用信号源产生电路，分别产生正弦波、方波、三角波 2.通过设计，可以将所学的电子技术应用到实际当中，加深对信号产生电路的理解，锻炼自己的动手能力与查阅资料的能力。使自己的对模电的理解更为透彻。 1.2设计内容及要求 1）RC桥式正弦波产生电路，频率分别为300Hz、1KHz、10KHz、500KHz，输出幅值300mV~5V可调、负载1KΩ。 （2）占空比可调的矩形波电路，频率3KHz，占空比可调范围10%~90%，输出幅值3V、负载1KΩ。
（3）占空比可调的三角波电路，频率1KHz，占空比可调范围10%~90%，输出幅值3V、负载1KΩ。 （4）多用信号源产生电路，分别产生正弦波、方波、三角波，频率范围100Hz~3KHz、输出幅值≥5V、负载电阻1KΩ。 软件仿真部分元器件不限，只要元器件库中有即可，但需要注意合理选取。 二．单信号发生电路 2、1 RC桥式正弦波产生电路 参数计算：
器件选择： 2、2占空比可调的矩形波产生电路 参数计算： 器件选择：
2、3占空比可调的三角波产生电路 参数计算： 器件选择：
工业通风与除尘课程设计 小组成员：熊静宜 3 润婉 3 吴博 4 晗 6 雒智铭0
专业班级：安全12-5 指导老师：鲁忠良 完成日期：2015.7.11 目录 1 引言 2 第一工作区的通风除尘系统设计计算 2.1 各设备排风罩的排风量计算 2.1.1 焊接平台1排风量计算 2.1.2 焊接平台2排风量计算 2.1.3 焊接平台3排风量计算 2.1.4 加热炉排风量计算 2.2 系统排风量及阻力计算 2.2.1 通风除尘系统布置简图 2.2.2 管段阻力计算 2.3 管道压力平衡核算 2.4 选择通风机和除尘器 3 第二工作区的通风除尘系统设计计算 3.1 各设备排风罩的排风量计算
3.1.1 镀铬1排风量计算3.1.2 镀铬2排风量计算3.1.3 镀铬3排风量计算3.1.4 酸洗排风量计算 3.2 系统排风量及阻力计算3.2.1 通风除尘系统布置简图3.2.2 管段阻力计算 3.2.3 管道阻力平衡校核3.3 风机的选择 3.4 管道计算汇总
1 引言 工业通风就是利用技术手段将车间被生产活动所污染的空气排走，把车间悬浮的粉尘捕集除去，把新鲜的或经专门处理的清洁空气送入车间。它起着改善车间生产环境，保证工人从事生产所必需的劳动条件，保护工人身体健康的作用。 本课程设计目的和任务在于对一个金属制造加工生产车间进行全面通风以及针对焊接台加热炉镀槽酸洗工艺进行局部通风的设计以期达到车间厂房的通风与除尘。本设计的大体思路是，了解各工艺所产生的有害气体成分并选择局部通风方式。之后对参数进行设计计算需风量并进行相关管道计算，最后选择合适的通风机对厂房进行有效通风。
《模拟电子技术》课程设计报告 系别：电气工程系 专业班级：09电科（一）班 学生姓名：曹海锋 指导教师：赵剑锷 2011年09月25 日 郑州科技学院
目录 1 课程设计的目的 (1) 2课程设计的题目要求 (1) 3课程设计报告内容 (1) 3.1实验设计的意义 (2) 3.2半双工对讲机实现方法 (2) 3.3 电路原理分析 (2) 3.4电子元件清单及选择 (3) 4总结 (3) 参考文献 (4)
摘要 无线对讲机是移动通信中一个重要的分支,应用非常广泛,无线电对讲机和其它无线通信工具(如手机)其市场定位各不相同,难以互相取代,还将长期使用下去。本论文研究设计了一款调频无线对讲机。首先介绍了调频无线对讲机的功能、性能指标和工作原理。从工作原理出发,通过现代电子系统设计方法,深入行业现状寻找到低成本的器件MC3363、MC2833、LM386等,确立了完整具体的方案。在具体的硬件设计实现上,分成发射和接收两部分,分别对各个功能模块以信号、控制为联系进行设计。在硬件设计上,通过主要芯片将各功能模块有机地组织起来协 同完成系统需要的功能。 1课程设计目的 对讲机在现实生活中应用广泛。这次设计制作的对讲机简单实用可以满足日常生活使用。我们学习模拟电子技术重要的在于应用，通过这次实践，可以让我们将理论与实践结合，是对我们已经学习知识的一次实际应用与巩固，更是一次升华！这对于以后学习其他知识奠定基础，我们知道学习模电就要将元件的特点,功能，使用方法等熟练掌握，组成一个合理，经济，实用的系统。总而言之，这次实践是我受益匪浅。 2 课程设计的题目要求 本对讲机成本低廉，电路简单，可用于办公室不同房间对讲、婴儿室监听等。通话距离可达2Km。 a.采用集成运放和集成功放及阻容元件等构成对讲机，实现甲、乙双方异地通话。 b.用扬声器用作话筒和喇叭，双方对讲、互不影响。 c.电源电压4.5～9.0v. 3.课程设计报告内容 3.1半双工对讲机实验设计的意义 有线对讲机在日常生活中应用广泛。有线对讲机原理简单，设计方便，制作简易，成本低。广泛用于医院病员呼叫机、门铃、室内电话等。所以有线对讲机日益成为日常生活中不可缺少的部分。我们了解了它的原理过程，正确使用操作它，可以提高我们知识的应用性。本次试验既增长了我们的知识，又让磨砺了我们的意志以及团队意识。更让我们对电子模拟更加感兴趣，为以后的研究道路
《工业通风工程》课程设计大纲适用专业：安全工程（安全技术及管理方向）
能源与安全学院安全工程系
《通风工程》课程设计大纲 适用专业：安全工程（安全技术及管理方向） 课内学时：4周开课学期：第7学期 一、课程设计大纲说明 （一）课程设计的性质和目的 课程设计是学生理论联系实际的重要实践教学环节，是对学生进行的一次综合性专业设计训练。通过课程设计使学生获得以下几方面能力，为毕业设计（论文）打下基础。 1进一步巩固和加深学生所学一门或几门相关专业课（或专业基础课）理论知识，培养学生 设计计算、工程绘图、计算机应用、文献查阅、运用标准与规范、报告撰写等基本技能。 2、培养学生实践动手能力及独立分析和解决工程实际问题的能力。 3、培养学生创新意识、严肃认真的治学态度和理论联系实际的工作作风。 （二）课程设计的基本要求 1课程设计题目应根据课程相关内容并依据课程设计大纲拟定，选题必须符合相关课程的教学基本要求，应具有一定的综合性、设计性，难度、份量要适当，使学生能在规定的时间内完成。课程设计题目须经教研室、院系审定。 2、注重理论联系实际，优先选择与生产、科研等密切相关，具有实际应用价值的题目。 3、指导教师必须对所指导的课程设计题目进行预设计，并于设计开始前一周准备好设计的相关资料及其他准备工作，同时将课程设计任务书提交教研室、院系审核。 4、课程设计开始后，指导教师要向学生下达任务书，提出设计的具体要求，分析并指导学生确定设计方案。 5、学生要根据所接受的任务书，实事求是保质保量地独立完成设计任务。对有抄袭他人设计图纸（论文）、找人代画设计图纸、代做（拷贝）论文等行为的弄虚作假者，课程设计成绩按不及格论处。 6、学生要遵守学习纪律，保证出勤，不得迟到、早退。每天出勤不少于6小时，因事、因病不能上课需请假。 7、学生要爱护公物、搞好环境卫生，保证设计室整洁、卫生、文明、安静。严禁在设计室内打闹、嬉戏、吸烟、打扑克等。 8、每人交车间工作流程图、排除有害物通风系统图、管道网络图。 9、图纸标注清晰、正确，主要标注风流方向、三通、二通、管径、排气罩、除尘器等设施、通风机位置。 10、说明书用A4纸手写或打印，按设计内容正确书写设计说明书，单位采用国际单位制，图表符合书定规范。 （三）本课程设计与其他相关课程的关系
安庆市电机公司电镀车间通风系统工程 设计说明书 专业班级：建环14-3班 姓名：谢进 学号： 311407001425 指导老师：张永胜 设计日期： 2017年6月 指导教师评价 前言 工业通风影响车间的空气质量和工作效率,良好的通风可以提高产品质量，保证生产正常运行。而在工业生产活动中，工业通风的主要任务控制工业生产过程中产生的粉尘、颗粒物、有害气体、高温、高湿，创造良好的生产环境，保护大气空气质量。
随着近年来工业和科学技术的快速发展，工业上散发的污染物得种类和数量也是在与日俱增，而且对人的危害和对大自然的危害也越来越大，所以要维持一个良好的环境，就必须控制污染物的释放和允许释放浓度，有效消除工业污染物。 在采用通风设置时，要考虑多方面因素，比如系统的负荷能力，通风除尘效率，能源的可持续发展，环境友好型能，建筑节能和建筑能耗，等等。 所以，在不同的工业生产中，根据工业污染物的性质和污染物散发途径，建筑结构特性，结合不同通风方法的除尘机理，设置除尘设备，把室内产生的污染物排至室外，另外，还有在通风系统上设置空气净化设备，把室内的污染物浓度吸收净化至大气允许排放标准浓度，保证室内外环境的空气不受污染，创造一个舒适美好的室内外环境。
1 概述 1.1 研究背景 在工业生产过程中，如何为环境创造一个清洁的空气环境（包括大气环境和室内空气环境），已经是21世纪人类生命科学的重要课题，作为改善环境的因素——通风除尘系统的设计越来越得到大家的重视。通风工程在我国实现四个现代化的进程当中，一方面起着改善居住建筑和生产车间的空气条件，保护人民健康、提高劳动生产率的重要作用，另一方面在许多工业部门又是保证生产正常进行，提高产品质量所必不可少的一个组成部分。工业通风的主要任务是，控制生产过程中产生的粉尘、有害气体、高温、高湿，创造良好的生产环境和保护大气环境。 1.2 研究目的 通过收集及利用现场资料进行制图、计算，根据操作区的有害气体与粉尘浓度低于国家规定的允许值，进行送、排风及除尘系统的设计；并分析在电镀车间生产过程中散发的各种污染物（颗粒物、污染蒸汽和气体）以及余热和余湿，进行计算并加以控制，减少工业污染物对室内外空气环境的影响和破坏。稀释室内有害气体浓度，改善操作区的环境为工作人员提供舒适的工作环境，消除对车间环境及设备的污染，提高工作人员的健康和舒适感。
工业通风与除尘课 程设计
目录 1、设计总说明 .............................................................................. - 4 - 1.1工程概况 ............................................................................ - 4 - 1.1.1厂的基本情况 ........................................................... - 4 - 1.1.2工程目的................................................................... - 4 - 1.1.3现有情况................................................................... - 5 - 1.1.4达到标准................................................................... - 6 - 1.2设计依据 ............................................................................ - 6 - 2、除尘系统的方案设计 .............................................................. - 6 - 2.1方案一设计计算................................................................. - 6 - 2.1.1方案一轴测图 ........................................................... - 6 - 2.1.2方案一风量分配 ....................................................... - 7 - 2.1.3方案一管段的局部阻力系数.................................... - 8 - 2.1.4方案一阻力汇总 ..................................................... - 10 - 2.2方案二设计计算............................................................... - 12 - 2.2.1方案二轴测图 ......................................................... - 12 - 2.2.2方案二风量分配 ..................................................... - 12 - 2.2.3方案二管段的局部阻力系数.................................. - 13 - 2.2.4方案二阻力汇总 ..................................................... - 16 - 2.3方案三设计计算............................................................... - 18 - 2.3.1方案三轴测图 ......................................................... - 18 - 2.3.2方案三风量分配 ..................................................... - 18 -
模拟电路课程设计 题目：OCL功率放大器 学院：信息学院 专业：自动化 班级学号： 学生姓名： 指导教师;
目录
一、课程设计任务及要求 1、设计目的 ①学习OCL功率放大器的设计方法 ②了解集成功率放大器内部电路工作原理 根据设计要求,完成对OCL功率放大器的设计,进一步加强对模拟电子技术的了解 ④采用集成运放与晶体管原件设计OCL功率放大器 ⑤培养实践技能,提高分析和解决实际问题的能力 2、设计指标 ①频率响应:50Hz≤f≤20KHz ②额定输出功率:P o=8W ③负载电阻:R L=8Ω ④非线性失真尽量小 ⑤输入信号:U i<=100mv
3、设计要求 （1）进行方案论证及方案比较 （2）分析电路的组成及工作原理 （3）进行单元电路设计计算 （4）画整机电路图 （5）写出元件明细表 （6）小结和讨论 （7）写出对本设计的心得体会 分析设计要求，明确性能指标；查阅资料、设计方案分析对比。 4、制作要求 论证并确定合理的总体设计方案，绘制结构框图。 5、OCL功率放大器各单元具体电路设计。 总体方案分解成若干子系统或单元电路，逐个设计，计算电路元件参数；分析工作性能。
6、完成整体电路设计及论证。 7、编写设计报告 写出设计与制作的全过程，附上有关资料和图纸，有心得体会。 二、总体方案设计 1、设计思路 功率放大器的作用是给负载R l提供一定的输出功率，当R I一定时，希望输出功率尽可能大，输出信号的非线性失真尽可能小，且效率尽可能高。放大电路实质上都是能量转换电路。从能量控制的观点来看，功率放大电路和电压放大电路没有本质的区别。但是，功率放大电路和电压放大电路所要完成的任务是不同的。对电压放大电路的主要要求是使其输出端得到不失真的电压信号，讨论的主要指标是电压增益，输入和输出阻抗等，输出的功率并不一定大。而功率放大电路则不同，它主要要求获得一定的不失真（或失真
旋风除尘器电除尘器课 程设计 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
目录一．设计内容 (3) 1．设计基础资料 (3) 2．设计要求 (3) 二．设计计算 (3) 1．集气罩设计 (3) 2．风量计算 (4) 3．旋风除尘器设计选型 (4) 4．旋风除尘器效率计算 (7) 5．二级除尘器设计选型 (8) 6．管道设计计算 (12) 7．风机和电机的选择 (17) 8．排气烟囱的设计 (18) 三．心得体会与总结 (19) 参考文献 (20) 附图 (21) 题目:水泥厂配料车间粉尘污染治理工程(课程)设计一．设计内容 1. 设计基础资料 ●计量皮带宽度:450mm ●配料皮带宽度:700mm ●皮带转换落差:500mm
●设粉尘收集后,粉尘浓度为2000mg/m3,粉尘的粒径分布如下表. 2. 设计要求 ●排放浓度小于50 mg/m3 ●设计二级除尘系统,第一级为旋风除尘器,第二级为电除尘器或者袋式除尘器. ●计算旋风除尘器的分级除尘效率和除尘系统的总效率. ●选择风机和电机 ●绘制除尘系统平面布置图 ●绘制除尘器本体结构图 ●编制设计说明书 二．设计计算 1.集气罩设计 集气罩的设计原则： ①改善排放粉尘有害物的工艺和环境，尽量减少粉尘排放及危害。 ②集气罩尽量靠近污染源并将其包围起来。 ③决定集气罩的安装位置和排气方向。 ④决定开口周围的环境条件。 ⑤防止集气罩周围的紊流。 ⑥决定控制风速。
本设计采用密闭集气罩，密闭罩设计的注意事项：密闭罩应力求密闭，尽量减少罩上的孔洞和缝隙；密闭罩的设置应不妨碍操作和便于检修；应注意罩内气流的运动特点。 搅拌机上方采用整体密闭集气罩，尺寸φ2000×500(高度)mm 。 传送带上方采用局部密闭集气罩，尺寸1210×1210mm 。 2.风量计算 对于整体集气罩，取断面风速为s 对于局部集气罩，取断面风速为s 总风量 /s 5.748m 0.73260.67826Q 2Q Q 3 21=?+?=+= 3.旋风除尘器的设计选型 1) 设计选型 一级除尘系统采用旋风除尘器，其特点是旋风除尘器没有运动部件，制作、管理十分方便；处理相同风量的情况下体积小，价格便宜；作为预除尘器使用时，可以立式安装，亦可以卧式安装，使用方便；处理大风量是便于多台联合使用，效率阻力不受影响，但是也存在着除尘效率不高，磨损严重的问题。 普通除尘器是由进风管、筒体、锥体和排气管组成。含尘气体进入除尘器后，沿外壁由上而下做旋转运动，同时少量气体沿径向运动到中心区域。当旋转气流的大部分到达锥体底部后，转而向上沿轴心旋转，最后经排出管排出。 旋风除尘器净化气量应与实际需要处理的含尘气体量一致。选择除尘器直径时应尽量小些；旋风除尘器入口风速要保持18—23m/s ；选择除尘器时，要根据工况考虑阻力损失及结构形式，尽可能减少动力消耗减少，便于制造维护；结构密闭要好，确保不漏风。

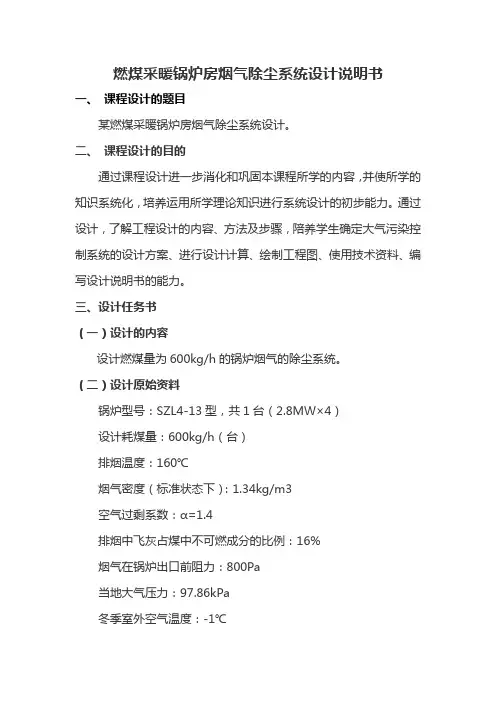

燃煤采暖锅炉房烟气除尘系统设计说明书 一、课程设计的题目 某燃煤采暖锅炉房烟气除尘系统设计。 二、课程设计的目的 通过课程设计进一步消化和巩固本课程所学的内容，并使所学的知识系统化，培养运用所学理论知识进行系统设计的初步能力。通过设计，了解工程设计的内容、方法及步骤，陪养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。 三、设计任务书 （一）设计的内容 设计燃煤量为600kg/h的锅炉烟气的除尘系统。 （二）设计原始资料 锅炉型号：SZL4-13型，共1台（2.8MW×4） 设计耗煤量：600kg/h（台） 排烟温度：160℃ 烟气密度（标准状态下）：1.34kg/m3 空气过剩系数：α=1.4 排烟中飞灰占煤中不可燃成分的比例：16% 烟气在锅炉出口前阻力：800Pa 当地大气压力：97.86kPa 冬季室外空气温度：-1℃
空气含水（标准状态下）按0.01293kg/m3 烟气其他性质按空气计算 煤的工业分析值： CY=68% HY=4% SY=1% OY=5% NY=1% WY=6% AY=15% VY=13% 按锅炉大气污染物排放标准（GB13271-2001）中二类区标准执行。 烟尘浓度排放标准（标准状态下）：200mg/m3 二氧化硫排放标准（标准状态下）：900mg/m3 净化系统布置场地如附图所示。 （三）设计应完成的工作 ⒈燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算。 ⒉净化系统设计方案的分析确定。 ⒊除尘器的比较和选择：确定除尘器类型、型号及规格，并确定其主要运行参数。 ⒋管网布置及计算：确定各装置的位置及管道布置。并计算各管道的管径、长度、烟囱高度和出口内径以及系统阻力。 ⒌风机及电机的选择设计：根据净化系统所处理烟气量、烟气温度、系统阻力等计算选择风机种类、型号及电动机的种类、型号和功率。 ⒍编写设计说明书：设计说明书按设计程序编写、包括方案的确定，设计计算、设备选择和有关设计的简图等内容。课程设计说明书应有封面、目录、正文、小结及参考文献等部分，文字应简明、通
课程设计 课程名称模拟电子技术基础课程设计 题目名称波形发生电路 学生学院物理与光电工程学院 专业班级 12级电子科学与技术 学号3112008399 学生姓名 big stupie brother 指导教师 miss zhu 2013-12-7
目录 1．摘要和关键词 2．设计任务与技术指标 3.电路设计及其原理 1）方案比较 2）单元电路设计 ①RC桥式正弦振荡电路 ②射极跟随器电路 ③方波产生电路 ④三角波产生电路 3）元件选择 4）电路工作原理总结 4.电路调试与结果 5.设计不足和存在问题 6.实验总结 7.参考文献 8.附录
1．摘要和关键词 【摘要】： 用RC桥式正弦波振荡电路产生正弦波，正弦波频率可通过调节电阻R及电容C实现100HZ—20KHZ的变换，再通过电压跟随器输出正弦波，电压跟随器起到保护前级不受后级影响。正弦波通过过零比较器，整形为方波，同样经过电压跟随器输出方波。方波通过积分运算电路，整形为三角波，同样经过电压跟随器输出三角波，方波、三角波的频率与正弦波频率相同。 【关键词】：RC桥式振荡电压跟随器过零比较器积分运算电路 2.设计任务与技术指标 要求：设计并制作用分立元件和集成运算放大器组成的能产生正弦波、方波和三角波波形发生器。 基本指标：1、输出的各种波形基本不失真； 2、频率范围为50HZ～20KHZ，连续可调； 3、方波和正弦波的电压峰峰值VPP>10V，三角波的VPP>20V。 3.电路设计及其原理 1）方案比较 方案一先通过压控方波振荡电路产生方波信号，方波信号经过积分运算电路整形为三角波，三角波通过低通滤波器整形为正弦波。 方案二用RC桥式正弦波振荡电路产生正弦波，正弦波频率可通过调节电阻R 及电容C实现100HZ—20KHZ的变换，再通过电压跟随器输出正弦波。正弦波通过过零比较器，整形为方波，同样经过电压跟随器输出方波。方波通过积分运算电路，整形为三角波。 方案二同方案一比较，有较为明显的优势，首先，由于是采用滤波方式产生正弦波，高低频特性较差，可实现的波形频率范围较窄。方案二采用RC桥式正弦振荡电路产生正弦波，频率范围较宽，用过零比较器整形为方波，更容易实现幅度的调节。由于方案二的优势，本设计采用方案二。 方案二原理框图如下
14 日
目录 一、课程设计任务书 (2) 1.原始资料 (2) 2.设计要求 (4) 二、设计正文 (5) 1. 电除尘器的基本原理和结构 (5) 2. 设计说明 (5) 3. 电除尘器结构尺寸的计算 (6) 4、电除尘器结构图及各主要部件结构图 (9) 三、课程设计总结 (12) 四、参考文献 (12)
一、课程设计的任务书 1、原始资料： 某电厂要求设计与200MW火电机组配套的除尘器，所提供原始资料如下：1．1、煤、灰及烟气资料 表1 工业分析 表3 灰的成份分析数据
表4 飞灰的比电阻 表 表6 灰及烟气其他性质 1．2、系统及工况资料 锅炉型号：DG-670/13.7-540/540 额定蒸发量：670t/h 排渣方式：固态排渣 1．3、对电除尘器的要求 ①除尘效率：≥99.5% ②允许漏风率：≤5% ③本体压力损失：≤350Pa 2、要求 为该机组设计配置2台除尘器，除尘效率不低于99.5%，试对该电除尘器进行总体设计，并画出简图。
二、设计正文 1、电除尘器的基本原理和结构 ○1除尘器的工作原理： 除尘器有许多种类型和机构，但它们都是按照同样的基本原理设计出来的。用电除尘的方法分离气体中的悬浮尘粒，主要包括以下5种物理过程： （1）施加高电压产生强场强使气体电离，即产生电晕放点； （2）悬浮尘粒的荷电； （3）荷电尘粒在电场力的作用下向电极运动； （4）荷电尘粒在电场中被捕集； （5）振打清灰。 ○2电除尘器的基本结构： （1）电气系统： 1)高压供电装置：高压整流变压器，电抗器，高压控制柜 2)低压自动控制系统：保温箱的恒温控制，振打程序控制，排灰控制，安全连锁 （2）本体系统： 1)收尘极系统：极板、悬吊及振打 2)电晕极系统：电晕线、阴极大、小框架，阴极吊挂，阴极振打 3)烟箱：进气烟箱、出气烟箱 4)气流均布装置：气流均布板、收尘电场内部阻流板、灰斗阻流板、导流板 5)槽形极板： 6)壳体 7)支座 8)储、排灰系统 9)辅助设施 2、设计说明 除尘器主要技术参数的确定 (1)根据国家烟尘排放标准，最终的烟尘排放量为30mg/m3，
工业通风与除尘课程设计 小组成员：熊静宜311201010103 李润婉311201010303 吴博311201010604 李晗311201010116 雒智铭311201010130 专业班级：安全12-5 指导老师：鲁忠良 完成日期：2015.7.11
目录 1 引言 2 第一工作区的通风除尘系统设计计算 2.1 各设备排风罩的排风量计算 2.1.1 焊接平台1排风量计算 2.1.2 焊接平台2排风量计算 2.1.3 焊接平台3排风量计算 2.1.4 加热炉排风量计算 2.2 系统排风量及阻力计算 2.2.1 通风除尘系统布置简图 2.2.2 管段阻力计算 2.3 管道压力平衡核算 2.4 选择通风机和除尘器 3 第二工作区的通风除尘系统设计计算 3.1 各设备排风罩的排风量计算 3.1.1 镀铬1排风量计算 3.1.2 镀铬2排风量计算 3.1.3 镀铬3排风量计算 3.1.4 酸洗排风量计算 3.2 系统排风量及阻力计算 3.2.1 通风除尘系统布置简图 3.2.2 管段阻力计算 3.2.3 管道阻力平衡校核 3.3 风机的选择 3.4 管道计算汇总
1 引言 工业通风就是利用技术手段将车间内被生产活动所污染的空气排走，把车间内悬浮的粉尘捕集除去，把新鲜的或经专门处理的清洁空气送入车间内。它起着改善车间生产环境，保证工人从事生产所必需的劳动条件，保护工人身体健康的作用。 本课程设计目的和任务在于对一个金属制造加工生产车间进行全面通风以及针对焊接台加热炉镀槽酸洗工艺进行局部通风的设计以期达到车间厂房的通风与除尘。本设计的大体思路是，了解各工艺所产生的有害气体成分并选择局部通风方式。之后对参数进行设计计算需风量并进行相关管道计算，最后选择合适的通风机对厂房进行有效通风。
模电课设报告 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
南京航空航天大学模拟电子技术课程设计报告 （频率-电压变换器） 学生姓名：田恬 学号： 班级： 0315203 电工电子实验中心 2017年6月
目录 第一章：设计指标 第二章：系统概述 第三章：单元电路设计与分析 第四章：电路调试过程 第五章：结束语 附件1：器件表 附件2：参考文献 附件3：总图
第一章设计指标 试设计一个频率-电压变换器，要求： （1）当正弦波信号的频率f i在200Hz-2kHz范围内变化时，对应输出的直流电压Vo在2-10V范围内线性变化，误差在5％左右。 （2）正弦波信号源采用函数波形发生器。 （3）采用±12V电源供电。 第二章系统概述 一、设计思想 函数波形发生器输出的正弦波经比较器变换成方波。方波经频率变换 通过反成直流电压。直流正电压经反相器变成负电压，再与参考电压V R 相加法器得到符合技术要求的Vo。 二、各功能的组成 （1）本次使用741运放设计三角波发生器作为设计函数波形发生器。调节范围为200Hz-2000Hz,在调试过程中，挑选中间的几个值进行测试。（2）电压比较器采用LM311。 （3）F/V变换采用集成块LM331构成的典型电路。通过参考书和报告上的指导书确定相关参数，测定输出的电压范围在。 （4）反相器采用比例为-1，通过集成芯片OP07实现。 的大小。使输出的（5）反相加法器同样用芯片OP07实现，通过调节V R 电压在2-10V。
三、总体工作过程 第三章 单元电路设计与分析 一、三角波发生器 电路如图所示，它由运放A1、A2，电阻R1、R2组成的同相迟滞比较器，运放A2以及R 、C 构成的反相有源积分电路组成。其输出信号周期为 二、电压比较器 LM311是一种电压比较器，它能将一个模拟电压信号和一个参考固定电压相比较，在二者幅度相等的附近，输出电压将产生跃变，相应输出高电平或低电平。 三、频率电压变换器 直接应用F/V 变换器LM331,其输出与输入的脉冲信号重复频率成正比. （1）LM331内部原理图 此时,○1脚是输出端(恒流源输出),○6脚为输入端(输入脉冲链),○7脚接比较电平. （2）工作波形图及工作过程 当输入负脉冲到达时,由于○6脚电平低于○7脚电平,所以S=1(高电平)，Q =0（低电平）。此时放电管T 截止，于是Ct 由Vcc 经Rt 充电，其上电压Vct 按指数规律增大。与此同时，电流开关S 使恒流源I 与○1 Vo=2- 参考电 -2V Vo3直流 Vo2 方 f i =200- 正弦 函数波 比较 F/V/变反相反相 μF
课程设计报告 ( 2015--2016年度第一学期) 课程名称：除尘技术 题目：电除尘器设计 院系：环境学院 班级：环工1201 学号： 3 学生：何德瑞 指导教师：吕建燚 设计周数： 1 周
成绩： 日期： 2016年1 月17 日 目录 一、待除尘电厂基本情况 (4) 二、电除尘器简介 (4) 1、电除尘器的分类 (4) 2、电除尘器的工作原理 (5) 3、电除尘器特点 (5) （1）优点： (5) （2）缺点： (6) 三、设计正文 (6) 1、设计要求 (6) 2、主要参数选择 (6) （1）电场风速 (6) （2）收尘极板的板间距 (6) （3）电晕线的线间距 (7) （4）粉尘的驱进速度 (7) 3、电除尘器主要部件的结构形式 (7) （1）集尘板 (7)
（2）电晕线 (8) （3）集尘极及电晕线的振打 (8) （4）进气烟箱与出气烟箱 (8) （5）气流分布板和槽型板 (8) （6）壳体 (8) （7）灰斗 (9) （8）梁柱的布置形式 (9) （9）集尘极与电晕极的配置 (9) （10）计算所需的收尘极面积 (9) （11）确定电场数 (10) （12）烟气量 (10) 4、电除尘器各部分尺寸的计算 (10) （1）初定电场断面 (11) （2）电场高度 (11) （3）电除尘器的通道数 (11) （4）电场有效宽度 (11) （5）实际电场断面 (11) （6）电除尘器的壁宽度 (11) （7）单电场的长度 (12) （8）柱间距 (12) （9）高 (12) （10）电除尘器壳体壁长 (12) （11）进气箱进气口面积 (13) （12）出气烟箱 (13) （13）灰斗排灰量 (13) （14）灰斗 (13)

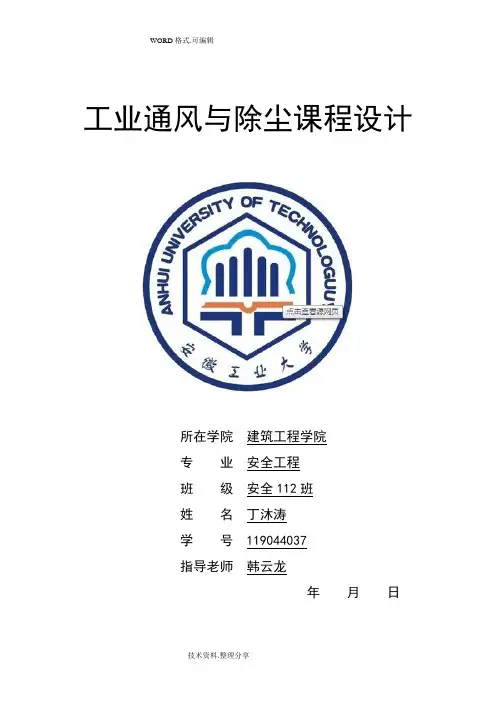

工业通风与除尘课程设计 所在学院建筑工程学院 专业安全工程 班级安全112班 姓名丁沐涛 学号 119044037 指导老师韩云龙 年月日
