第讲微带天线和手机天线

实验一：微带天线的设计与仿真

实验一：微带天线的设计与仿真 一、实验步骤、仿真结果分析及优化 1、原理分析： 本微带天线采用矩形微带贴片来进行设计。 假设要设计一个在2.5GHz 附近工作的微带天线。我采用的介质基片， εr= 9.8, h=1.27mm 。理由是它的介电系数和厚度适中，在2.5GHz 附近能达到较高的天线效率。并且带宽相对较高。 由公式：2 /1212-?? ? ??+= r r f c W ε=25.82mm 贴片宽度经计算为25.82mm 。 2 /1121212 1-?? ? ?? +-+ += w h r r e εεε=8.889； ()()()()8.0/258.0264.0/3.0412.0+-++=?h w h w h l e e εε ?l=0.543mm ； 可以得到矩形贴片长度为： l f c L e r ?-= 22ε=18.08mm 馈电点距上边角的距离z 计算如下： ) 2( cos 2 ) (cos 2)(5010 22z R z G z Y e r in ?===λεπβ 2 20 90W R r λ= （0λ<

计算结果：在这类介质板上，2.5GHz 时候50Ω传输线的宽度为1.212mm 。 2、计算 基于ADS 系统的一个比较大的弱点：计算仿真速度慢。特别是在layout 下的速度令人 无法承受，所以先在sonnet 下来进行初步快速仿真。判断计算值是否能符合事实。 sonnet 中的仿真电路图如下： S11图象如下： 可见，按照公式计算出来的数据大致符合事实上模拟出来的结果。但是发现中心频率发生了偏移，这主要是由于公式中很多的近似引起的。主要的近似是下面公式引起 2 20 90W R r λ= （0λ<

第一讲 天线基本原理

第一讲天线基本原理 1、天线的基本概念 1．天线的作用 在任何无线电通信设备中，总存在一个向空间辐射电磁能量和从空间接收电磁能量的装置，这个装置就是天线。 天线的作用就是将调制到射频频率的数字信号或模拟信号发射到空间无线信道，或从空间无线信道接收调制在射频频率上的数字或模拟信号。 2．天线问题的实质 从电磁场理论出发，天线问题实质上就是研究天线所产生的空间电磁场分布，以及由空间电磁场分布所决定的电特性。空间任何一点的电磁场满足电磁场方程——麦克斯韦方程及其边界条件。因此，天线问题是时变电磁场问题的一种特殊形式。 从信号系统的角度出发，天线问题可以理解为考察由一个电磁波激励源产生的电磁响应特性。从通信系统的角度出发，天线可以理解为信号发射和接收器，收发天线之间的无线电信号强度满足通道传输方程和多径衰落特性。 3．对天线结构的概念理解 采用不同的模型，对天线可以有不同的理解。典型的模型比如：开放的电容 [思考] 野外电台或电视发射塔，无线电视或电台接收机，为什么能构成一个天线，其电流回路在什么地方？ 开放的传输线 从传输线理论理解，天线可以看做是将终端开路的传输线终端掰 开。 TM mn型波导 将天线辐射看做是在4π空间管道中传输的波导，则对应的传输波型是TM型波，但在传输过程中不断遇到波导的不连续性，因此不断激励

高次模。 由电磁波源和电磁波传输媒质形成电磁波传输的机构 波的形成都需要波源和传输媒质。在一盆水中形成机械波纹，可以使用点激励源产生波，并在水面上传播。波的传播特性只与媒质特性有关而与波源无关。将一个肉包子扔出去，这个肉包子可能产生不同的结果，或者被狗吃了，或者掉在什么地方了，都与扔包子的人不再有任何关系。而对天线来说，馈点的激励源就是这种波源，天线导体和外界空间就是传输媒质。不过电磁波的传输媒质可以是真空。 [思考] 电磁波具有波粒二象性。频率越低，波动性越强；频率越高，粒子性越强。所以光波主要表现出粒子性，而长波表现出波动性。射频电磁波就是介于这二者之间的一种电磁波，它既有显著的波动性，又有显著的粒子性。只要认清这一点，许多问题就会变得易于理解。认清事物的本质规律我们才能很好地利用它，我们不能把一头驴当马使，否则就会出现许多荒唐的错误。有人认为射频很复杂，有人认为很简单，就是这个道理。 [哲学启示] 电磁波由于看不见，摸不着，所以在很多人看来它很抽象。但考虑到世界是普遍联系的，尽管不同的事物也有许多不相同点，但找到它们之间的联系，就能获得认识抽象事物的“火眼金睛”。 2、电磁场基本方程 1．麦克斯韦方程 （电生磁。若电场变化，则磁场随之变化） （磁生电。若磁场变化，则电场随之变化） （磁力线是无始无终的封闭闭合曲线） （电力线出发和终止于自由电荷）

2.4G 天线设计完整指南(原理、设计、布局、性能、调试)

本文章使用简单的术语介绍了天线的设计情况，并推荐了两款经过测试的低成本PCB天线。这些PCB天线能够与PRoC?和PSoC?系列中的低功耗蓝牙(BLE)解决方案配合使用。为了使性能最佳，PRoC BLE和PSoC4 BLE2.4GHz射频必须与其天线正确匹配。本应用笔记中最后部分介绍了如何在最终产品中调试天线。 1、简介 天线是无线系统中的关键组件，它负责发送和接收来自空中的电磁辐射。为低成本、消费广的应用设计天线，并将其集成到手提产品中是大多数原装设备制造商(OEM)正在面对的挑战。终端客户从某个RF产品(如电量有限的硬币型电池)获得的无线射程主要取决于天线的设计、塑料外壳以及良好的PCB布局。 对于芯片和电源相同但布局和天线设计实践不同的系统，它们的RF(射频)范围变化超过50%也是正常的。本应用笔记介绍了最佳实践、布局指南以及天线调试程序，并给出了使用给定电量所获取的最宽波段。

图1.典型的近距离无线系统 设计优良的天线可以扩大无线产品的工作范围。从无线模块发送的能量越大，在已给的数据包错误率(PER)以及接收器灵敏度固定的条件下，传输的距离也越大。另外，天线还有其他不太明显的优点，例如：在某个给定的范围内，设计优良的天线能够发射更多的能量，从而可以提高错误容限化(由干扰或噪声引起的)。同样，接收端良好的调试天线和Balun(平衡器)可以在极小的辐射条件下工作。 最佳天线可以降低PER，并提高通信质量。PER越低，发生重新传输的次数也越少，从而可以节省电池电量。 2、天线原理 天线一般指的是裸露在空间内的导体。该导体的长度与信号波长成特定比例或整数倍时，它可作为天线使用。因为提供给天线的电能被发射到空间内，所以该条件被称为“谐振”。 图2. 偶极天线基础 如图2所示，导体的波长为λ/2，其中λ为电信号的波长。信号发生器通过一根传输线(也称为天线馈电)在天线的中心点为其供电。按照这个长度，将在整个导线上形成电压和电流驻波，如图2所示。 输入到天线的电能被转换为电磁辐射，并以相应的频率辐射到空中。该天线由天线馈电供电，馈电的特性阻抗为50Ω，并且辐射到特性阻抗为377Ω的空间中。

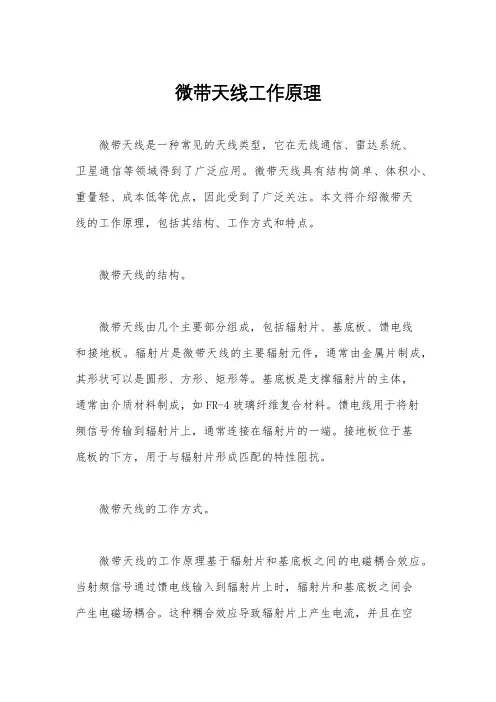

微带天线设计

08通信 陆静晔0828401034

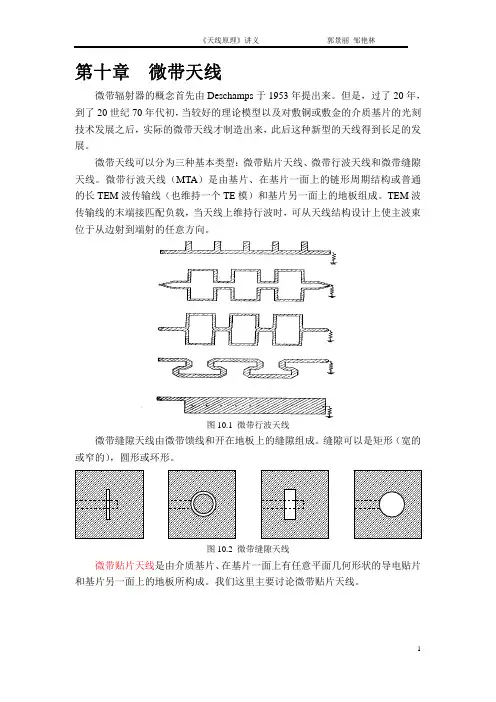

微带天线设计 一、实验目的： ● 利用电磁软件Ansoft HFSS 设计一款微带天线 ? 微带天线的要求：工作频率为2.5GHz ，带宽（S11<-10dB ）大于5%。 ● 在仿真实验的帮助下对各种微波元件有个具体形象的了解。 二、实验原理： 微带天线的概念首先是由Deschamps 于1953年提出来的，经过20年左右的发展，Munson 和Howell 于20世纪70年代初期制造出了实际的微带天线。微带天线由于具有质量轻、体积小、易于制造等优点，现今已经广泛应用于个人无线通信中。 图1-1是一个简单的微带贴片天线的结构，由辐射源、介质层和参考地三部分组成。与天线性能相关的参数包括辐射源的长度L 、辐射源的宽度W 、介质层的厚度h 、介质的相 对介电常数εr 和损耗正切tan δ、介质层的长度LG 和宽度WG 。图1-1 所示的微带贴片天线是采用微带线来馈电的，本次将要设计的矩形微带贴片天线采用的是同轴线馈电，也就是将同轴线接头的内芯线穿过参考地和介质层 与辐射源相连接。 对于矩形贴片微带天线，理论分析时可以采用传输线模型来分析其性能。矩形贴片微带天线的工作主模式是TM 10模，意味着电场在长度L 方向上有λg /2的改变，而在宽度W 方向上保持不变，如图1-2（a ）所示，在长度L 方向上可以看作成有两个终端开路的缝隙辐射出电磁能量，在宽度W 方向的边缘由于终端开路，所以电压值最大电流值最小。从图1-2（b ）可以看出，微带线边缘的电场可以分解成垂直于参考地的分量和平行于参考地的分量两部分，两个边缘的垂直分量大小相等、方向相反，平行电场分量大小相等、方向相反；因此，远区辐射电场垂直分量相互抵消，辐射电场平行于天线表面。 图1-1

(整理)天线原理与设计习题集解答_第8_11章.

第八章 口径天线的理论基础(8-1) 简述分析口径天线辐射场的基本方 法。 答：把求解口径天线在远区的电场问题分为两部分： ①. 天线的内部问题； ②. 天线的外部问题； 通过界面上的边界条件相互联系。 近似求解内部问题时，通常把条件理想化，然后把理想条件下得到的解直接地或加以修正后作为实际情况下的近似解。这样它就变成了一个与外部问题无关的独立的问题了。 外部问题的求解主要有： 辅助源法、矢量法，这两种是严格的求解方法； 等效法、惠更斯原理法、几何光学法、几何绕射法，这些都是近似方法。 (8-2) 试述几何光学的基本内容及其在口径天线设计中的应用。 答：在均匀的媒质中，几何光学假设能量沿着射线传播，而且传播的波前（等相位面）处处垂直于射线，同时假设没有射线的区域就没有能量。 在均匀媒质中，射线为直线，当在两种媒质的分界面上或不均匀媒质传播时，便发生反射和折射，而且完全服从光的反射、折射定律。 B A l nds =? 光程长度： 在任何两个给定的波前之间，沿所有射线路径的光程长度必须相等，这就是光程定律。''PdA P dA = 应用： ①. 可对一个完全聚焦的点源馈电的天线系统，求出它在给定馈源功率方向图 为P(φ,ξ)时，天线口径面上的相对功率分布。 ②. 对于完全聚焦的线源馈电抛物柱面天线系统，口径上的相对功率分布也可 用同样类似的方法求解。 (8-3) 试利用惠更斯原理推证口径天线的远区场表达式。 解：惠更斯元产生的场： (1cos )2SP j r S SP jE dE e r βθλ-?= ?+?? 222)()(z y y x x r S S SP +-+-= r , r sp >>D (最大的一边)
