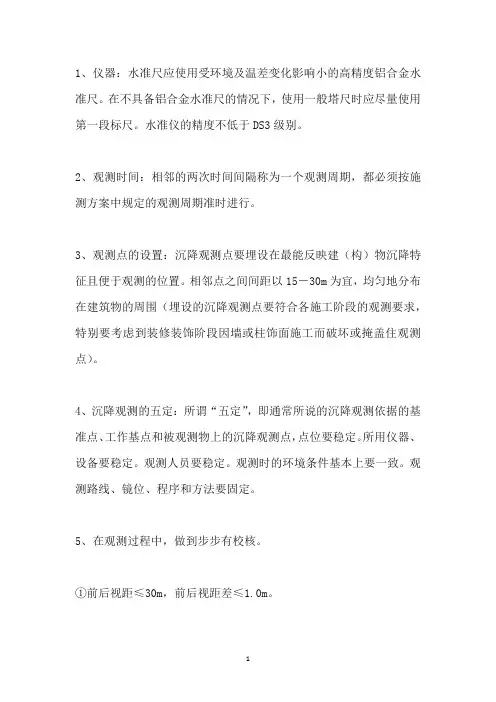

1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。水准仪的精度不低于DS3级别。
2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。
3、观测点的设置：沉降观测点要埋设在最能反映建（构）物沉降特征且便于观测的位置。相邻点之间间距以15－30m为宜，均匀地分布在建筑物的周围（埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点）。
4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定。所用仪器、设备要稳定。观测人员要稳定。观测时的环境条件基本上要一致。观测路线、镜位、程序和方法要固定。
5、在观测过程中，做到步步有校核。
①前后视距≤30m，前后视距差≤。
②沉降观测点相对于后视点的高差容差应≤。
6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。
7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。
8、框架结构的建筑物每二层观测一次，竣工后再观测一次。
9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。
10、每次观察均需采用环形闭合方法，当场进行检查。同一观测点的两次观测之差不得大于1毫米。
11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。
（1）沉降观测示意图应画出建筑物的底层平面示意图，注明观测点
的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。并在图上注明观测点所用材料、埋入墙体深度、离开墙体的距离。
（2）沉降观测的记录应采用建设部制定的统一表格。观测的数据必须经过严格核对无误，方可记录，不得任意更改。当各观测点第一次观测时，标高相同时要如实填写，其沉降量为零。以后每次的沉降量为本次标高与前次标高之差，累计沉降量则为各观测点本次标高与第一次标高之差。
12、沉降观测点的设置：如建筑物四角，沉降缝两侧，荷载有变化的部位，
13、如中途停工时间较长，应在停工时和复工时进行观测。
筑物封顶或竣工后，一般每月观测一次，如果沉降速度减缓，可改为2～3个月观测一次，直至沉降稳定为止。
14、观测方法观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm。另外，沉降观测的水准路线（从一个水准基点到另一个水准基点）应为闭合水准路线。
15、精度要求沉降观测的精度应根据建筑物的性质而定。
1）多层建筑物的沉降观测，可采用DS3水准仪，用普通水准测量的方法进行，其水准路线的闭合差不应超过±×n的开方mm（n测站数）。
2）高层建筑物的沉降观测，则应采用DS1精密水准仪，用二等水准测量的方法进行，其水准路线的闭合差不应超过±×n的开方mm（n 为测站数）。
16、工作要求沉降观测是一项长期、连续的工作，为了保证观测成果的正确性，应尽可能做到四定，即固定观测人员，使用固定的水准仪和水准尺，使用固定的水准基点，按固定的实测路线和测站进行。
17、沉降观测的成果整理
（1）整理原始记录每次观测结束后，应检查记录的数据和计算是否正确，精度是否合格，然后，调整高差闭合差，推算出各沉降观测点的高程，并填入“沉降观测表”中。
（2）计算沉降量计算内容和方法如下：
1）计算各沉降观测点的本次沉降量：
沉降观测点的本次沉降量=本次观测所得的高程－上次观测所得的高程
2）计算累积沉降量：
累积沉降量=本次沉降量+上次累积沉降量
将计算出的沉降观测点本次沉降量、累积沉降量和观测日期、荷载情况等记入“沉降观测表”中。
18、绘制沉降曲线为沉降曲线图，沉降曲线分为两部分，即时间与沉降量关系曲线和时间与荷载关系曲线。
1）绘制时间与沉降量关系曲线首先，以沉降量s为纵轴，以时间t 为横轴，组成直角坐标系。然后，以每次累积沉降量为纵坐标，以每次观测日期为横坐标，标出沉降观测点的位置。最后，用曲线将标出的各点连接起来，并在曲线的一端注明沉降观测点号码，这样就绘制出了时间与沉降量关系曲线。
2）绘制时间与荷载关系曲线首先，以荷载为纵轴，以时间为横轴，
组成直角坐标系。再根据每次观测时间和相应的荷载标出各点，将各点连接起来，即可绘制出时间与荷载关系曲线。
前言 随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。 特别在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。 一、沉降观测的基本要求 1、仪器设备、人员素质的要求 根据沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷作用下的沉降情况，一般规定测量的误差应小于变形值的1／10——1／20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影响小的高精度铟合金水准尺。在不具备铟合金水准
尺的情况下，使用一般塔尺尽量使用第一段标尺。 人员素质的要求，必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题能够会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、精确地完成每次观测任务。2、观测时间的要求 建构筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测不是得不到原始数据，而是整个观测得不到完整的观测意义。其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。只有这样，才能得到准确的沉降情况或规律。相邻的两次时间间隔称为一个观测周期，一般高层建筑物的沉降观测按一定的时间段为一观测周期(如：次/30天)或按建筑物的加荷情况每升高一层(或数层)为一观测周期，无论采取何种方式都必须按施测方案中规定的观测周期准时进行。3、观测点的要求 为了能够反映出建（构）筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。一般要求建筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以15--30米为宜，均匀地分布在建筑物的周围。通常情况下，建筑物设计图纸上有专门的沉降观测点布置图。
1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。水准仪的精度不低于DS3级别。 2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。 3、观测点的设置：沉降观测点要埋设在最能反映建（构）物沉降特征且便于观测的位置。相邻点之间间距以15－30m为宜，均匀地分布在建筑物的周围（埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点）。 4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定。所用仪器、设备要稳定。观测人员要稳定。观测时的环境条件基本上要一致。观测路线、镜位、程序和方法要固定。 5、在观测过程中，做到步步有校核。 ①前后视距≤30m，前后视距差≤。
②沉降观测点相对于后视点的高差容差应≤。 6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。 7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。 8、框架结构的建筑物每二层观测一次，竣工后再观测一次。 9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。 10、每次观察均需采用环形闭合方法，当场进行检查。同一观测点的两次观测之差不得大于1毫米。 11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。 （1）沉降观测示意图应画出建筑物的底层平面示意图，注明观测点
高层建筑施工中沉降观测技术的应用罗恒飞 发表时间：2019-09-10T16:58:56.140Z 来源：《工程管理前沿》2019年第14期作者：罗恒飞 [导读] 随着我国建筑物的大量施工建设与开展，施工的质量也有了更高的要求。 【摘要】随着我国建筑物的大量施工建设与开展，施工的质量也有了更高的要求。为了建筑物有效地实时观测和监控，我国的高层建筑物的沉降观测技术开始慢慢的发展起来。本文主要就是根据高层建筑物的沉降观测技术的现状，来探讨沉降观测的要求和实施方法。 【关键词】建筑物施工；沉降观测；技术方法 一、前言 近年来，随着我国高层建筑物的施工发展，很多的施工技术也在不断地研发和探索中，其中为了保证建筑物的施工质量，科学家研究出来了沉降观测技术的运用，通过从过该技术的运用实施，可以对高层建筑有效的观察，从而分析建筑物的现状，实现质量监控。 二、引起高层建筑沉降的原因 因为建筑物的沉降变形情况如何，直接关系到建筑物的安全使用，尤其是高层建筑。故为了建筑物的安全使用，在建筑物的施工和运行管理期间需要进行建筑物的沉降观测，保证建筑工程的安全生产以及为今后建筑物的结构和地基基础设计积累资料。由于近几年经济的高速发展，太中城市的土地价格飞涨，从每亩几十万元涨到几百万元，致使高层建筑一栋挨着一栋，使高层建筑沉降观测的条件变得越来越复杂，实施的难度越来越大，这给测量工作者增加了一个新的研究课题。 1. 地基土本身的不均匀性。有些地区地基土成分是很复杂的，并不是由单一的匀质材料构成，但通常设计中常作简化假定，为计算方便将其单一化理想化，表达为土的压缩模量、容重和密实度等，通过这样计算出来的结果与实际有较大误差，因此，难免会造成高层建筑产生不均匀沉降。 2. 地基处理方法选取不当。不同的地基的处理方法也不相同，而且对不同的工程要求处理的效果也不相同。地质条件随着地区的变化较大，就算同一地区的不同工程地质条件也不尽相同，同一工程不同部位地质条件也可能不同，因此，采用地基处理方法应慎重选择，通常在丁程中可能要用到多种地基处理方法，但在实际工程中为了施工方便，可能会用同一方法处理不同软弱地基，从而导致差异沉降。 3. 施工中出现的问题。因地质勘探不细，未发现地下的某些如暗洪、坑洞等不良地质现象，从而未来得及在施工中妥善处理，或是施工过程中出现施工方案违反相关规程、施T 质量低劣、相邻基坑影响、对地基上保护不力以及补救措施不力等问题也易导致高层建筑物发生沉降。 4. 建成后使用过程中的意外影响。在建筑物建成使用后，遇到由于l 临时的大量的地面堆载而引起局部下沉，或是因为地下水管的大量漏水引起地基局部下沉，另外还有相邻新建筑产生的影响等。 5. 设计计算不当。在具体设计计算过程中，沉降经验系数的取值不当，或是一些人为的计算方法选择不当，会造成误差。此外，设计者会对承受外荷载较大的部分进行精确计算，而往往对外荷载较小的部分采取估算方法，并且富余量较大，这也会造成基础沉降。 三、沉降观测的基本要求 1. 仪器设备、人员素质的要求。根据沉降观测精度要求高的特点，为能精确地反映出建（构）筑物在不断加荷作用下的沉降情况。人员素质的要求，必须接受专业学习及技能培训，熟练掌握仪器的操作规程，熟悉测量理论，能针对不同工程特点、具体情况采用不同的观测方法及观测程序，对实施过程中出现的问题 能够会分析原因并正确的运用误差理论进行平差计算，做到按时、快速、精确地完成每次观测任务。 2. 观测时间的要求。建（构）筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测得不到原始数据，而使整个观测得不到完整的观测意义。其他各阶段的复测，根据工无论采取何种方式都必须按施测方案中规定的观测周期准时进行。 3. 沉降观测的自始至终要遵循“五定”原则。所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。 4. 施测要求仪器、设备的操作方法与观测程序要熟悉、正确。在首次观测前要对所用仪器的各项指标进行检测校正，必要时经计量单位予以鉴定。连续使用3 ～ 6 个月重新对所用仪器、设备进行检校。在观测过程中，操作人员要相互配合，工作协调一致，认真仔细，做到步步有校核。 四、沉降点的布设方法 按照甲方的要求，在该楼周围的每栋建筑物上布设了1 个沉降观测点。根据该楼的构造特点，沉降观测点必须布设在受力最大的柱子上。如果在地上1 层布设沉降观测点，沿该楼四周的柱子布设沉降观测点，方便观测，但沉降观测点不在受力最大的柱子上，沉降观测就不能全面反映整栋楼的沉降情况；沿该楼四周的柱子及内部受力最大的柱子上布设沉降观测点，内部柱子上的沉降观测点在装修期间很难观测得到。因为负一楼是车库，装修期间不影响沉降观测的进行，所以选择在负一楼该楼四周的柱子及内部受力最大的柱子——群楼的柱子上布设沉降观测点。在该楼周边的拐弯处的柱子上、在两拐弯点之间每隔10m ～ 15m 的柱子上布设沉降观测点，柱子上布设沉降观测点，在该楼内部每栋住宅楼的拐弯处的柱子上、在两拐弯点之间每隔10m ～ 15m 的柱子上布设沉降观测点，该楼的柱子上总共布设了35个沉降观测点。这样布设沉降观测点既保证全面反映整栋楼的沉降情况，又能保证沉降观测的顺利进行。 五、沉降观测程序及步骤 1. 建立水准控制网。根据工程的特点布局、现场的环境条件制订测量施测方案，由建设单位提供的水准控制点（或城市精密导线点）建立水准控制网。一般高层建筑物周围要布置3 个以上水准点，水准点的问距不大于100m。在场区内任何地方架设仪器至少后视到两个水准点，并且场区内各水准点构成闭合图形，以便闭合检校。 2. 设置沉降观测点。为了能够反映出建筑物的准确沉降情况，沉降观测点要设置在最能反映沉降特征且便于观测的位置。沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段闲墙或柱饰面施工而破坏或掩盖住观测点，不能连续观测而火厶观测意义。一般按没计要求布置。若设计无要求时，宜布置在建筑物的四角、大转角及沿外墙每10m ～ 15m 或每隔2 根～ 3 根结构柱上。 3. 确定观测次数和时间。沉降观测次数建筑施工结构层每加高1 层～ 2 层观测1 次，如建筑物均匀增高，应至少在增加荷载的25％，50％，75％和100％时各测1 次。整个施工期间的观测不得少于5 次。雨后和冬期过后应补充观测。施工过程中如停工，在停工及复工时应各测1 次。建筑物竣文献标识码：A 工后，一般情况，第1 年观测3 次～ 4 次，第2 年观测2 次～ 3 次，第3年观测1 次，直至稳定为止。
一、当前建筑施工中沉降观测存在的问题 当前建筑施工中对沉降观测的认识，一般都不够重视，主要有以下一些问题：一是建筑设计部门在设计图纸上没有沉降观测方面的要求或明确的图示标注；二是观测点的设置不符合规定；三是观测的时间不按设计要求或规范规定；四是沉降观测记录弄虚作假或凭空填报；五是用户在使用过程中，没有按规定要求继续进行必要的沉降观测。 二、如何做好建筑物的沉降观测 (一)端正思想认识。沉降观测在建(构)筑物的施工乃至使用过程中是一项重要工作，特别是对于地基软弱或者不够稳定的地区，或者建 (构)筑物上部荷载与自重较大的情况下，尤为重要，在具体操作上需按规范要求精心进行。 (二)建筑设计部门必须按设计规范严格要求，在施工说明或施工图中标明沉降观测的观测点、观测数量和时间。 (三)施工单位在施工过程中，必须按规范和设计要求认真操作，严格把关。具体做好以下几点： 1.沉降观测点的设置要正确合理 (1)砖墙承重的建筑物：沉降观测点一般应沿墙的长度每隔8米至10米设置一个，并应设置在建筑物的外墙转角处、纵墙与横墙的交接处及纵墙与横墙的中央、建筑物的沉降缝两侧。当建筑物宽度大于1米时，内墙也应在适当位置设观测点。 (2)框架结构的建筑物：沉降观测点应设在每个桩基或部分柱基上部。 (3)具有浮筏基础的或箱形基础的高层建筑，观测点应沿纵、横轴和基础周边位置。 (4)新建筑物与原有建筑物连接处的两边应设置。 (5)烟囱、水塔、油灌等其他类似的构筑物，应沿周边对称设置。 (6)埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。 2.沉降观测的次数和时间要适当 对工业厂房、公共建筑和4层及以上的砖混结构住宅建筑：第一次观测在观测点安设稳固后进行。然后，在第三层观测一次，三层以上时各层观测一次，竣工后观测一次。框架结构的建筑物每二层观测一次，竣工后再观测一次。

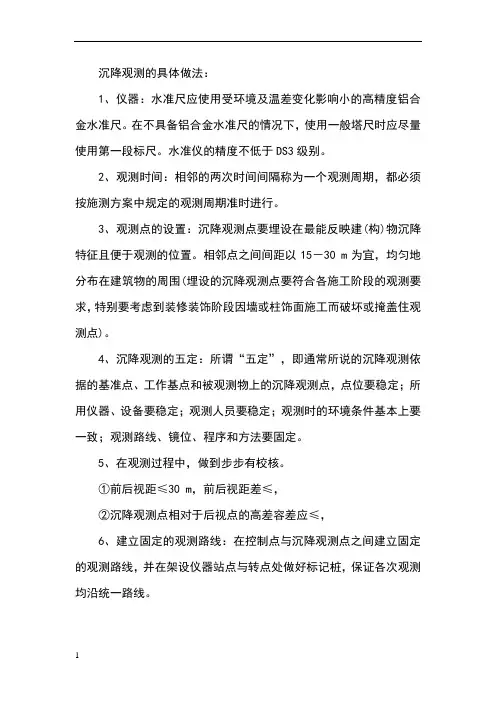

沉降观测的具体做法 1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。水准仪的精度不低于DS3级别。 2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。 3、观测点的设置：沉降观测点要埋设在最能反映建(构)物沉降特征且便于观测的位置。相邻点之间间距以15－30m为宜，均匀地分布在建筑物的周围(埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点)。 4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本上要一致；观测路线、镜位、程序和方法要固定。 5、在观测过程中，做到步步有校核。 ①前后视距≤30m，前后视距差≤1.0m， ②沉降观测点相对于后视点的高差容差应≤1.0mm， 6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。 7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。 8、框架结构的建筑物每二层观测一次，竣工后再观测一次。
9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。 10、每次观察均需采用环形闭合方法，当场进行检查。同一观测点的两次观测之差不得大于1毫米。 11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。 (1)沉降观测示意图应画出建筑物的底层平面示意图，注明观测点的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。并在图上注明观测点所用材料、埋入墙体深度、离开墙体的距离。 (2)沉降观测的记录应采用建设部制定的统一表格。观测的数据必须经过严格核对无误，方可记录，不得任意更改。当各观测点第一次观测时，标高相同时要如实填写，其沉降量为零。以后每次的沉降量为本次标高与前次标高之差，累计沉降量则为各观测点本次标高与第一次标高之差。 12、沉降观测点的设置：如建筑物四角，沉降缝两侧，荷载有变化的部位， 13、如中途停工时间较长，应在停工时和复工时进行观测。 筑物封顶或竣工后，一般每月观测一次，如果沉降速度减缓，可改为2～3个月观测一次，直至沉降稳定为止。 14、观测方法观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm。另外，沉降观测的水准路线（从一个水准基点到另一个水准基点）应为闭合水准路线。 15、精度要求沉降观测的精度应根据建筑物的性质而定。 1）多层建筑物的沉降观测，可采用DS3水准仪，用普通水准测量的方法进行，其水准路线的闭合差不应超过±2.0×n的开方mm（n测站数）。 2）高层建筑物的沉降观测，则应采用DS1精密水准仪，用二等水准测量的方法进行，其水准路线的闭合差不应超过±1.0×n的开方mm（n为测站数）。
高层建筑施工中沉降观测技术的应用 随着社会的不断进步，物质文明的极大提高及建筑设计施工技术水平的日臻成熟完善，同时，也因土地资源日渐减少与人口增长之间日益突出的矛盾，高层及超高层建(构)筑物越来越多。为了保证建构筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。 现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。 特别在高层建筑物施工过程中应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。 根据本人在高层建筑施工过程中沉降观测的应用，在此对高层建筑施工过程中沉降观测工作浅谈管窥之见。 一、沉降观测的基本要求 1、仪器设备 根据沉降观测精度要求高的特点，为能精确地反映出建构筑物在不断加荷作下的沉降情况，一般规定测量的误差应小于变形值的１／１０1／20，为此要求沉降观测应使用精密水准仪(S1或S05级)，水准尺也应使用受环境及温差变化影肉小的高精度铟合金水准尺。在不具备铟合金水准尺的情况下，使用一般塔尺尽量使用第一段标尺。
2、观测时间的要求 建构筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测得不到原始数据，而是整个观测得不到完整的观测意义。其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测。只有这样，才能得到准确的沉降情况或规律。 3、观测点的要求 为了能够反映出建构筑物的准确沉降情况，沉降观测点要埋设在最能反映沉降特征且便于观测的位置。一般要求建筑物上设置的沉降观测点纵横向要对称，且相邻点之间间距以1530米为宜，均匀地分布在建筑物的周围。通常情况下，建筑物设计图纸上有专门的沉降观测点布置图。 4、沉降观测的自始至终要遵循五定原则 所谓五定，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本一致；观测路线、镜位、程序和方法要固定。以上措施在客观上尽量减少观测误差的不定性，使所测的结果具有统一的趋向性，保证各次复测结果与首次观测的结果可比性更一致，使所观测的沉降量更真实。 5、施测要求 仪器、设备的操作方法与观测程序要熟悉、正确。在首次观测前要对所用仪器的各项指标进行检测校正，必要时经计量单位予以鉴定。连
建筑物沉降观测点设置与观测要点
建（构）筑物沉降观测点的设置与观测要点 沉降观测在建筑物的施工、竣工验收以及竣工后的监测等过程中，具有安全预报、科学评价及检验施工质量等的职能。通过现场监测数据的反馈信息，可以对施工过程等问题起到预报作用，及时做出较合理的技术决策和现场的应变决定。 一、相关规范及规范性文件要求 经建设部批准《工程测量规范》（GB50026-2007）为国家标准，自2008年5月1日起实施。其中，第5.3.43（1）、7.1.7、7.5.6、10.1.10条（款）为强制性条文，必须严格执行。《建筑变形测量规范》（JGJ8-2007）为行业标准，自2008年3月1日起实施。其中，第3.0.1、3.0.11条为强制性条文，必须严格执行。原《工程测量规范》（GB50026-93）和《建筑变形测量规程》（JGJ/T8-97）同时废止。 此外，经江苏省建设厅审定，确定《建筑物沉降观测方法》（DGJ32／J16-2006）为江苏省工程建设强制性标准，于2006年6月1日起实施，是目前省内建筑物沉降观测参考的主要规范依据。 2008年4月，昆山市建筑业协会制定《关于对创优工程进行现浇楼板厚度、钢筋保护层厚度检测和建筑物沉降观测的通知》（昆建协字（2008）第11号），对本地区创优工程沉降观测的观测点布设、观测周期及时间等要求进行明确，进一步规范了本地区创优工程的沉降观测。 二、沉降观测的对象 根据《建筑变形测量规范》（JGJ8-2007）第3.0.1条（强条）及昆建协字（2008）第11号文要求，下列建筑物在施工及使用期间需进行沉降观测： A、地基基础设计等级为甲级的建筑物； B、复合地基或软弱地基上的设计等级为乙级的建筑物；
永平花园北区B标段工程 沉 降 观 测 方 案 施工单位;昆山市盛新建筑工程有限公司 永平花园北区B标项目部 目录 一、编制依据 (2) 二、工程概况 (2) 三、控制点的布置及施测 (3) 四、各控制点的放样 (5) 五、施工时的各项限差和质量保证措施 (5) 六、沉降观测 (6) 七、位移观测 (8) 八、测量复核措施及资料的整理 (11) 九、施工测量工作的组织与管理 (11) 一、编制依据
1、《城市测量规范》CJJ8-89 2、《工程测量规范》GB50026-93 3、《建筑工程施工测量规范》 4、《建筑工程资料管理规程》DBJ01-51-2003 二、工程概况 工程名称：永平花园北区B标段7-9#楼、地下车库、1#门卫、物管社区用房工 程 工程地点：昆山市周市镇城北路与白塔路交叉口西南侧 建设单位：昆山蔚洲房产开发有限公司 设计单位：苏州越城建筑设计有限公司 监理单位：昆山市鼎森工程监理咨询有限公司 施工单位：昆山市盛新建筑工程有限公司 勘察单位：昆山华一岩土勘察工程有限公司 工程规模：建筑面积： 结构类型/层次：2/-1+18+1框架、剪力 7#楼：㎡8#楼:㎡9#楼:㎡ 物管社区用房楼:㎡车下车库：㎡。 三、控制点的布置及施测 1、监测项目：建筑物沉降观测，建筑场地沉降观测，建筑物主体倾斜、水平位移、 裂缝观测，支架沉降、位移和变形，以及支撑地基稳定性沉降观测。 2、从场地的实际情况看，场地四周离建筑物在10M以上，故对布设控制点无影响。 3、布设的控制点均引向四周永久建筑物或马路上，且要求通视，采用正倒镜分中法 投测点时或后视时均在观测范围之内。 4、根据建设单位要求和测绘院提供的红线点形成四边形进行控制。 5、高程控制网的布设要求：
沉降观测点的布设及观测施工方案 一、编制依据 1、设计院提供的施工图纸 2、建设单位提供的沉降观测基准点 3、《工程测量规范》GB50026-2007 4、《建筑变形测量规范》JGJ8-2007 5、建筑单位提供的二个沉降观测控制点：BM1、BM2。其高程分别为：2093.185米、2093.929米。 二、工程概况 D-1#楼、D-S1#楼、D-3#楼、车库四。D-1#楼建筑面积23410.99m2，D-S1#楼建筑面积2319.21 m2，、D-3#楼建筑面积21884.73m2，车库总建筑面积51307m2。各工程项目概况如下表: 项目概况、名称D-1#楼D-S1#楼D-3#楼车库四标段 建筑层数地下3层，地上 27层地上3层地下3层，地上27 层 地下2层 建筑结构类型框架剪力墙结构框架结构剪力墙结构框架结构 建筑工程等级一级二级一级一级 设计使用年限50年50年50年50年 建筑分类一类二类一类特大型汽车库 耐火等级地上一级，地下一 级二级地上一级，地下一 级 地上二级，地下 一级 建筑性质高层商住楼多层商业高层住宅楼地下车库建筑物抗震设防烈度7度7度7度7度 地基基础设计等级甲级丙级甲级乙级 基础形式现浇钢筋混凝土 桩筏基础现浇钢筋混凝 土条形基础 现浇钢筋混凝土桩 筏基础 现浇钢筋混凝土 条形基础 地基持力层端承摩擦桩，桩端 持力层4层砂砾3层砂砾端承摩擦桩，桩端 持力层4层砂砾 3层粘土层
三、人员及仪器的配备 1、测量人员配备 为了满足本工程测量全面、有序的开展，将投入以下测量人员，组成本工程施工 测量组。 序号姓名学历施工年限职务近期施工工程 1 大专11年组长 2 大专3年测量员 3 大专4年测量员 由工程项目技术负责人负责现场测量工作的监督实施。 2、测量仪器配备 根据本工程特点和沉降观测精度要求，平面控制盒建筑物的定位采用全站仪，轴线投设用经纬仪，高程测量用水准仪，本工程拟投入测量仪器如下表： 仪器名称型号数量是否检定用途 经纬仪TDJ6E 1 已检定，证书编号：14121103 角度测量水准仪AT0-32 1 已检定，证书编号：14122502 沉降观测 注明：仪器必须在检定证书规定的有效日期内使用。 四、观测点的设置 1、制作方法 沉降观测点大样见下图：
息烽开鳞城三期 D 区高层塔楼 及裙房部份工程 高层建筑施工测量方案 编制：审核： 审批意见： 批准： 编制日期： 贵州开磷建设有限公司
一、工程概况 （一）本工程为息烽开鳞城三期D区高程住宅局部，为大底盘上起十四个单元塔楼。建筑面积为258762.5㎡，其中（计容建筑面积为225323.7平方米），地下室建筑面积为33426.7㎡，住宅部分建筑面积为201916.3㎡。该工程设计单位：省建筑设计研究院。 （二）本工程地下一层，塔楼部分住宅分别为：D5、D9、D10栋（一单元：–1+1+27层，二单–1+2+25层），D6、D7、D8栋（–1+1+26层），D11(–1+1+16层），D12栋（–1+1+27层），D13、D14（–1+1+26层）、地下一层为停车场、设备用房、人防等；D5、D9 、D10栋下部为二层商铺，D13、D14栋下部为一层商铺，D5~D14栋上部住宅，共计1388户。 二、编制依据 （一）《工程测量规》（GB 50026—93）； （二）《建筑工程施工测量规程》（DBJ 01-21-95）； （三）《建筑安装工程资料管理规程》（DBJ 01-51-2003）； （四）《建设工程监理规程》（DBJ 01-41-2002）； （五）《国家一、二等水准测量规》 GB 12897—91； （六）设计图纸。 根据以上规、规程关于混凝土结构的工程设计施工验收对施工精度的有关要求，本着“技术先进，确保质量”的原则，制定本施工测量方案，确保圆满完成本工程的施工测量任务。 三、测量准备 施工测量准备工作是保证施工测量全过程顺利进行的重要环节，包括图纸的审核，测量定位依据点的交接与校核，测量仪器的检定与校核，测量方案的编制与数据准备，施工场地测量等。 1.检查各专业图的平面位置标高是否有矛盾，预留洞口是否有冲突，发现问题及时向有关人员反映，以便及时纠正。 2.对所有进场的仪器设备及人员进行初步调配。 3.复印预定人员的上岗证书，由总工程师组织进行技术交底。 4.根据图纸条件及工程部结构特征确定轴线控制网形式。 四、场区平面控制网的测设 （一）场区平面控制网布设原则及要求
目录 一、工程建设概况 1、建筑设计概况 2、结构设计概况 二、编制依据 三、沉降观测的基本要求 1、仪器设备、人员素质的要求 2、观测时间的要求 3、观测点的要求 4、沉降观测自始至终要遵循“五定”原则 5、施测要求 6、沉降观测精度的要求 7、沉降观测成果整理及计算要求 四、具体施测程序及步骤 1、建立水准控制网 2、建立固定的观测路线 3、沉降观测 4、平差计算 5、统计表汇总 6、观测中的注意事项 五、沉降观测方案 1、基准点埋设 2、沉降观测点埋设 3、精密水准测量 4、资料整理与提交 六、控制点的布置及施测 七、各控制点的放样 八、施工时的各项限差和质量保证措施
1、限差要求 2、放样工作按下述要求进行 3、细部放样应遵循下列原则 九、沉降观测技术要点 十、位移观测技术要点 十一、测量复核措施及资料的整理 十二、施工测量工作的组织与管理 1、主要仪器的配备情况 2、施工测量管理人员组成 十三、仪器保养和使用制度 十四、测量管理制度 十五、建筑物沉降变形事故应急救援预案 1、事故类型和危害程度分析 2、应急处置基本原则 3、应急处置 4、救援物资的储备 5、恢复 6、注意事项 7、建筑物沉降事故预防
一、工程建设概况 经开区江南水岸公租房一组团工程位于重庆市南岸区长生桥镇乐天村、桃花店村，茶涪路南侧地块。一组团建筑面积约18.5万㎡，投资额约3.33亿元。 1、建筑设计概况 (1)工程总体概况： 经开区江南水岸公租房一组团工程由8栋33层一类高层住宅、裙房以及地下车库组成。 地面主要有：砼防水地面、细石砼地面、防滑地砖地面、玻化砖地面、地砖地面。 楼地面主要有：细石砼楼面、防滑地砖楼面、架空保温楼面、保温楼面、防水楼面、毛坯楼面、耐磨地坪楼面。 内墙主要有：水泥砂浆抹灰墙面、涂料墙面、水泥砂浆防水墙面、腻子墙面、瓷砖墙面。 外墙主要有：砼防水外墙、涂料墙面、外墙漆墙面、面砖墙面、干挂
建（构）筑物沉降观测点的设置与观测要点 沉降观测在建筑物的施工、竣工验收以及竣工后的监测等过程中，具有安全预报、科学评价及检验施工质量等的职能。通过现场监测数据的反馈信息，可以对施工过程等问题起到预报作用，及时做出较合理的技术决策和现场的应变决定。 一、相关规范及规范性文件要求 经建设部批准《工程测量规范》（GB50026-2007）为国家标准，自2008年5月1日起实施。其中，第5.3.43（1）、7.1.7、7.5.6、10.1.10条（款）为强制性条文，必须严格执行。《建筑变形测量规范》（JGJ8-2007）为行业标准，自2008年3月1日起实施。其中，第3.0.1、3.0.11条为强制性条文，必须严格执行。原《工程测量规范》 （GB50026-93）和《建筑变形测量规程》（JGJ/T8-97）同时废止。 此外，经江苏省建设厅审定，确定《建筑物沉降观测方法》（DGJ32／J16-2006）为江苏省工程建设强制性标准，于2006年6月1日起实施，是目前省内建筑物沉降观测参考的主要规范依据。 2008年4月，昆山市建筑业协会制定《关于对创优工程进行现浇楼板厚度、钢筋保护层厚度检测和建筑物沉降观测的通知》（昆建协字（2008）第11号），对本地区创优工程沉降观测的观测点布设、观测周期及时间等要求进行明确，进一步规范了本地区创优工程的沉降观测。 二、沉降观测的对象 根据《建筑变形测量规范》（JGJ8-2007）第3.0.1条（强条）及昆建协字（2008）第11号文要求，下列建筑物在施工及使用期间需进行沉降观测： A、地基基础设计等级为甲级的建筑物； B、复合地基或软弱地基上的设计等级为乙级的建筑物； C、加层、扩建建筑物； D、受邻近深基坑开挖施工影响或受地下地下水等环境因素变化影响的建筑物； E、需要积累建筑经验或进行设计反分析的工程； F、创优工程。 在此需要明确的概念是地基基础设计等级。《建筑地基基础设计规范》（GB50007-2002） 就不需要沉降观测（创优工程除外）。
高层建筑施工测量施工方案 1 施工测量 依据设计图纸和甲方给定的坐标点，进行建筑物的定位放线，建立施工测量控制网。控制网点必须留在便于施工复测而又不易破坏的地方，应用混凝土包裹以防施工中扰动网点，造成测量误差。 1.1平面控制网的布设 平面控制网由甲方和中冶集团沈阳勘察研究总院提供，3 号楼由○B 、○J 、○1 、○37 轴、4 号楼由○D 、○L 、○1 、○35 轴方向构成矩形平面控制网，依据矩形平面控制网控制建筑物地下室轴线，地下室放样依次为依据。详图见后附图。
由于3 号楼在地下室以上分成四段施工，所以控制网要加密，在-0.9m 的板依据原有的控制网放样，以此为依据，重新建立平面控制网，距○2 、○18 、○36轴1m 平行线和距○D 、○J 轴1m 平行线的交点A、B、C、D、E、F 构成矩形控制网，控制一～四段放样。整个建筑物的控制点上层留臵300mm×300mm预留洞，传递各轴线位臵。 由于4 号楼在地下室以上分成三段施工，在-0.9 的板依据原有的控制网放样，依次为依据，重新建立平面控制网，
距3、11 轴1m 平行线和距B、J轴1m 平行线的交点A、B、C、D,构成矩形控制网，控制一段放样。距12、25、33 轴1m 平行线和距D、L 轴1m 平行线的交点E、F、G、H、L、J,构成矩形控制网,控制一、二、三段放样。 1.2高程测量 标高控制根据建设单位提供的水准点，利用水准仪、塔尺、钢尺传递至底板来控制标高。注意结构与建筑标高的不同。对于建设单位所提供的水准点应就近引测一较为永久的标高复测点，标注其绝对标高值。建设单位所提供水准点及标高复测点应有书面记录，并应有建设单位及监理单位现场代表签字认证。 水准点及绝对标高由加方提供，位臵在迎宾路的四川天府酒店对面路桥栏杆台上。绝对高程为8.078m。3 号楼、4 号楼±0.000 引测在售楼处和营房墙上，并用红油漆标注，用来控制地下室高程测量。
高层建筑施工中沉降观测技术 在高层建筑施工中，由于建筑本身的工程量巨大，自重大，对于基础的承载能力有着极高的要求。为了保证良好的施工效果，确保建筑的使用安全，在高层建筑施工中，应该做好沉降观测工作，加强施工过程的监督和管控。文章对高层建筑施工中沉降观测的必要性进行了分析，并结合相应的工程实例，对沉降观测的步骤和技术要求进行了讨论。 标签：高层建筑；沉降观测技术；要求；应用 前言 城市化进程的加快，使得人地矛盾冲突问题越发加剧，为了对这一问题进行解决，高层乃至超高层建筑逐渐成为了现代化城市的标志，在缓解人地矛盾的同时，对于施工技术也提出了更高的要求。在高层建筑施工中，必须做好沉降观测工作，及时了解工程的实际情况，做好施工管理，避免建筑因为沉降过度出现裂缝甚至结构破坏问题。 1 高层建筑施工沉降观测的必要性 相比较常规建筑，高层建筑施工中存在的影响因素更多，如地质、地形、水文等，都会在一定程度上影响工程的施工质量，如果不能对其进行有效处理，则建筑基础可能会出现不均匀沉降的问题，加上高层建筑本身较大的自重，在其投入使用后，一旦沉降超出规定值，则可能会引发严重的建筑裂缝或者主体结构破坏，甚至可能会出现整体倒塌的问题，给人们的生命财产安全造成巨大威胁。因此，在高层建筑施工环节，必须高度重视沉降观测工作，对周边环境的各项沉降参数进行观测和分析，找出基础部分出现沉降的原因，预测沉降的发展趋势，采取切实有效的措施，对基础沉降进行预防和控制，从而保证高层建筑的施工质量和使用安全[1]。 2 高层建筑施工中的沉降观测技术应用 2.1 工程概况 江西省萍乡市警察公寓3#楼工程，整体建筑面积3.6万m2，建筑总高度118米，包括地下1层和地上32层，墙体均采用现浇混凝土剪力墙结构，其中建筑墙体厚度为220mm，地下1层车库墙体的厚度为300mm，工期300d。为了保证建筑的整体质量，在施工中引入了沉降观测技术，针对基础的沉降问题进行跟踪观测。 2.2 观测流程 2.2.1 建立水准控制网：水准控制网的建设需要结合工程的整体布局以及现
变形控制测量 5.1 一般规定 5.1.1 各类沉降观测的等级和精度要求，应视工程的规模、性质及沉降量的大小及速度进行设计而确定。同一测区或同一建筑物随着沉降量和速度的变化，可以采用不同的观测精度。 5.1.2 布置和埋设沉降观测点（变形点）时，应考虑观测方便、易于保存、稳固和美观。 5.1.3 沉降观测宜采用几何水准测量方法，也可采用静力水准测量方法。 5.1.4 观测记录和成果应清晰完整、准确无误，并符合本规程9.1节的规定。每一周期观测完后，可提供周期或阶段性成果。整个工程结束后，应提供综合性成果资料。 5.1.5 对于深基础建筑或高层、超高层建筑，沉降观测应从基础施工开始，以获取基础和主体荷载的全部沉降量（该建筑的总沉降量）。 5.5 建筑物沉降观测 5.5.1 建筑物沉降观测应测定建筑物及地基的沉降量、沉降差及沉降速度并计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。 5.5.2 沉降观测点的布设应能全面反映建筑物及地基变形特征，并顾及地质情况及建筑结构特点。点位宜选设在下列位置： 1 建筑物的四角、大转角处及沿外墙每10～15m处或每隔2～3根柱基上。 2 高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。 3 建筑物裂缝和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。 4 宽度大于等于15m或小于15m而地质复杂以及膨胀土地区的建筑物，在承重内隔墙中部设内墙点，在室内地面中心及四周设地面点。 5 邻近堆置重物处、受振动有显著影响的部位及基础下的暗浜（沟）处。 6 框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。 7 片筏基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置。 8 重型设备基础和动力设置基础的四角、基础型式或埋深改变处以及地质条件变化处两侧。 9 电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸建筑物，沿周边在与基础轴线相交的对称位置上布点，点数不少于4个。 5.5.3 沉降观测的标志可根据不同的建筑结构类型和建筑材料，采用墙（柱）标志、基础标志和隐蔽式标志等形式。各类标志的立尺部位应加工成半球形或有明显的突出点，并涂上防腐剂。标志的埋设位置应避开如雨水管、窗台线、暖气片、暖水管、电气开关等有碍设标与观测的障碍物，并应视立尺需要离开墙（柱）面和地面一定距离。隐蔽式沉降观测点标志的型式可按本规程附录D规定执行。当应用静力水准测量方法进行沉降
沉降观测的具体做法 -工程 2019-01-01 1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺， 。在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。水准仪的精度不低于DS3级别。 2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。 3、观测点的设置：沉降观测点要埋设在最能反映建(构)物沉降特征且便于观测的位置。相邻点之间间距以15－30 m为宜，均匀地分布在建筑物的周围(埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点)。 4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本上要一致；观测路线、镜位、程序和方法要固定。 5、在观测过程中，做到步步有校核。 ①前后视距≤30 m，前后视距差≤1.0m， ②沉降观测点相对于后视点的高差容差应≤1.0mm， 6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。 7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。 8、框架结构的建筑物每二层观测一次，竣工后再观测一次。 9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。 10、每次观察均需采用环形闭合方法，当场进行检查。同一观测点的两次观测之差不得大于1毫米。
建构筑物沉降观测有哪些要求？沉降观测点如何制作最美观？ 热门答案 ?2楼 ?随着工业与民用建筑业的发展，各种复杂而大型的工程建筑物日益增多，工程建筑物的兴建，改变了地面原有的状态，并且对于建筑物的地基施加了一定的压力，这就必然会引起地基及周围地层的变形。为了保证建（构）筑物的正常使用寿命和建（构）筑物的安全性，并为以后的勘察设计施工提供可靠的资料及相应的沉降参数，建（构）筑物沉降观测的必要性和重要性愈加明显。现行规范也规定，高层建筑物、高耸构筑物、重要古建筑物及连续生产设施基础、动力设备基础、滑坡监测等均要进行沉降观测。特别在高层建筑物施工过程中，应用沉降观测加强过程监控，指导合理的施工工序，预防在施工过程中出现不均匀沉降，及时反馈信息，为勘察设计施工部门提供详尽的一手资料，避免因沉降原因造成建筑物主体结构的破坏或产生影响结构使用功能的裂缝，造成巨大的经济损失。本文结合建筑施工过程中沉降观测的实践，阐述了沉降观测的方法和意义。 一、沉降观测的实施 （一）工作基点和观测点标志的布设 工作基点（以下简称基点）是沉降观测的基准点，应根据工程的沉降施测方案和布网原则的要求建立，而沉降施测方案应根据工程的布局特点、现场的环境条件制订。依据工作经验，一般高层建筑物周围要布设三个基点，且与建筑物相距50m至100m间的范围为宜。基点可利用已有的、稳定性好的埋石点和墙脚水准点，也可以在该区域内基础稳定、修建时间长的建筑物上设置墙脚水准点。若区域内不具备上述条件，则可按相应要求，选在隐蔽性好且通视良好、确保安全的地方埋设基点。所布设的基点，在未确定其稳定性前，严禁使用。因此，每次都要测定基点间的高差，以判定它们之间是否相对稳定，并且基点要定期与远离建筑物的高等级水准点联测，以检核其本身的稳定性。 沉降观测点应依据建筑物的形状、结构、地质条件、桩形等因素综合考虑，布设在最能敏感反映建筑物沉降变化的地点。一般布设在建筑物四角、差异沉降量大的位置、地质条件有明显不同的区段以及沉降裂缝的两侧。埋设时注意观测点与建筑物的联结要牢靠，使得观测点的变化能真正反映建筑物的变化情况。并根据建筑物的平面设计图纸绘制沉降观测点布点图，以确定沉降观测点的位置。在工作点与沉降观测点之间要建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。 （二）沉降观测的周期及施测过程 沉降观测的周期应能反映出建筑物的沉降变形规律，建(构)筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测得不到原始数据，从而使整个观测得不到完整的观测结果。其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测，只有这样，才能得到准确的沉降情况或规律。一般认为建筑在砂类土层上的建筑物，其沉降在施工期间已大部分完成，而建筑在粘土类土层上的建筑物，其沉降在施工期间只是整个沉降量的一部分，因而，沉降周期是变化的。根据工作经验，在施工阶段，观测的频率要大些，一般按3天、7天、15天确定观测周期，或按层数、荷载的增加确定观测周期，观测周期具体应视施工过程中地基与加荷而定。如暂时停工时，在停工时和重新开工时均应各观测一次，以便检验停工期间建筑物沉降变化情况，为重新开工后沉降观测的方式、次数是否应调整作判断依据。在竣工后，观测的频率可以少些，视地基土类型和沉降速度的大小而定，一般有一个月、两个月、三个月、半年与一年等不同周期。沉降是否进入稳定阶段，应由沉降量与时间关系曲线判定。对重点观测和科研项目工程，若最后三个周期观测中每周期的沉降量不大于2倍的测量中误差，可认为已进入稳定阶段。 一般工程的沉降观测，若沉降速度小于0.01～0.04mm/d，可认为进入稳定阶段，具体取值应根据各地区地基土的压缩性确定。 根据编制的沉降施测方案及确定的观测周期，首次观测应在观测点稳固后及时进行。一般高层建筑物有一
