第1章绪论
液压技术作为一门新兴应用学科，虽然历史较短，发展的速度却非常惊人。液压设备能传递很大的力或力矩，单位功率重量轻，结构尺寸小，在同等功率下，其重量的尺寸仅为直流电机的10%~20%左右；反应速度快、准、稳；又能在大范围内方便地实现无级变速；易实现功率放大；易进行过载保护；能自动润滑，寿命长，制造成本较低。因此，世界各国均已广泛地应用在锻压机械、工程机械、机床工业、汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、雷达等国防工业中。
液压传动设备一般由四大元件组成，即动力元件——液压泵；执行元件——液压缸和液压马达；控制元件——各种液压阀；辅助元件——油箱、蓄能器等。
液压阀的功用是控制液压传动系统的油流方向，压力和流量；实现执行元件的设计动作以控制、实施整个液压系统及设备的全部工作功能。
1.1 液压技术的发展历史
液压技术作为一门新兴应用学科，虽然历史较短，发展的速度却非常惊人。液压设备能传递很大的力或力矩，单位功率重量轻，结构尺寸小，在同等功率下，其重量的尺寸仅为直流电机的10%~20%左右；反应速度快、准、稳；又能在大范围内方便地实现无级变速；易实现功率放大；易进行过载保护；能自动润滑，寿命长，制造成本较低。因此，世界各国均已广泛地应用在锻压机械、工程机械、机床工业、汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、雷达等国防工业中。
液压传动设备一般由四大元件组成，即动力元件——液压泵；执行元件——液压缸和液压马达；控制元件——各种液压阀；辅助元件——油箱、蓄能器等。
液压阀的功用是控制液压传动系统的油流方向，压力和流量；实现执行元件的设计动作以控制、实施整个液压系统及设备的全部工作功能。
1.2 我国液压阀技术的发展概况
我国的液压工业及液压阀的制造，起始于第一个五年计划（1953~1957年），期间，由于机床制造工业发展的迫切需求，50年代初期，上海机床厂、天津液压件厂仿造了苏联的各类低压泵、阀。
随后，以广州机床研究所为主，在引进消化国外中低压元件制造技术的基础上，自行设计了公称压力为2.5MPa和6.3MPa的中低压液压阀系统（简称广州型），并迅速投入大批量生产。
60年代初期，为适应液压工程机械从中低压向高压方向的发展，以山西榆次液压件厂为主，引进了日本油研公司的公称压力为21MPa的中高压液压阀系列，以及全部加工技术和制造、试验设备，并据此发展、设计成我国的中高压液压闪系统（简称榆次型）。
1968年，当时的一机部组织有关单位，在公称压力21MPa液压阀的基础上，设计了我国一套公称压力为31.5MPa的高压阀系列，并投入批量生产。
为使产品实现标准化、通用化、系列化，我国于1973年再次组成“液压阀联合设计组”，
在总结国产高压阀设计、生产经验的基础上，借鉴了国外同类产品的结构，性能、工艺特点，又增补了多种规格和新品种，并使国产阀的安装连接尺寸首次符合国际标准。并于1977年正式完成了公称压力为31.MPa的高压阀新系列的设计。1978年起，通过全系列图纸的审查、试制、鉴定等工作，并在全国推广使用。1982年，通过了全系列的定型工作。故上述产品简称为“82年联合设计型高压液压阀系列”。
为适应高压、大流量的液压传动要求，济南铸锻研究所、上海704研究所和北京冶金液压机械厂等单位，自1976年开始，还引进、消化和研制了二通插装阀（简称CV阀），并在80年代初期，完成了自己的系列。二通插装阀作为不同于常规阀的另一类液压阀类，也正在开拓着它的使用范围。
此外，随着组合机床在机械制造行业中的广泛应用，1975年，大连组合机床研究引进、消化、吸收和研制了叠加式液压阀。
建国以来，我国液压行业及液压阀的制造生产，从无到有，发展很快，取得了巨大的成绩。但与国外同类产品相比，品种和性能指标还有较大差距。为了提高我国液压行业的综合素质，国家机械部制定了以下调整原则：
A类重点发展产品（包括国产的电液伺服阀、比例阀和数字控制阀以及引进、消化德国力士乐公司的压力为21、35、63MPa，通径为6~32mm的三大类液压阀和我国自行开发的叠加阀、插装阀及GE系列阀等）；
B类允许保留和过渡产品（包括目前应用面广、市场需求最大，一时尚无替代产品；国内70年代、80年代开发的，现在已成为主导产品，虽然技术上达不到国际80年代水平，但需要保留一段时间的产品。）
C类限制发展和逐步淘汰产品。（指水平低，性能差，耗能耗材的产品，不符合标准的落后产品，不符合标准的老产品，具体指我国50、60年代设计的广州型中低压系列，及与之相仿的早期产品。）
1.3 本课题的目的及研究范围
作为工科类院校，特别是机械专业，液压技术是一门必不可少的课程，但由于学科本身内容的复杂程度和教学条件的限制，不能轻易地使教师讲得清楚，学生听得明白。有监于此，本课将重点对溢流阀部分进行加工与设计，主要研究对象为溢流阀。在进行加工的同时，对溢流阀部分零件进行编程。最后，针对溢流阀的理论
研究进行讨论，内容包括溢流阀的工作原理、结构特点、型号说明、应用情况以及各种阀的比较等，此外还对卡盘进行分类和工具的夹紧。
压力控制阀
直动式
差动式
三节同心式
二节同心式
滑阀式
直动型
先导型
远程调压阀
普通溢流阀
电磁溢流阀
三节同心式
二节同心式
卸荷溢流阀（单向溢流阀）
溢流阀
单向减压阀
定差减压阀
定比减压阀
溢流阀
直动型顺序阀
先导型顺序阀
顺序阀
压力继电器
第2章压力控制阀的分类与型号
液压系统中，用来控制系统的压力、流量和液流方向的元件均称为液压控制阀，简称液压阀。液压阀品种繁多，规格复杂，按工作原理可划分为以下几种：通断式控制元件（即开关或定值控制阀）：这是常用的一类液压阀，又称普通液压阀。
伺服式控制元件：压力伺服阀、流量伺服阀等。
比例式控制元件：比例压力阀、比例流量阀和比例方向阀等。
在液压传动系统中，液流的压力是最基本的参数之一，执行元件的输出力或输出扭矩的大小，主要由供给的液压力所决定。为了对油液压力进行控制，并实现和提高系统的稳压、保压、减压、调压等性能或利用压力变化实现执行机构的顺序动作等，根据油液压力和控制机构弹簧力相平衡的工作原理，人们设计制造了各种压力控制阀。常见种类如下：
(a)
(b)
(c)
(d)
第3章 溢流阀
3.1 溢流阀的结构
溢流阀的基本功用是：当系统的压力达到或超过溢流阀的调定压力时，系统的油液通过阀口溢出一些，以维持系统压力近于恒定，防止系统压力过载，保障泵、阀和系统的安全，此时的溢流阀常称为安全阀或限压阀。
溢流阀的根据结构可分为直动型和先导型两种。
一．直动型溢流阀
图3-1 直动型溢流阀结构简图
（a ）锥阀式 (b)球阀式 (c)滑阀式 (d)溢流阀的基本符号
1-调压螺栓 2-弹簧 3-阀芯 4-阀体（含阀座）
锥阀式和球阀式又叫座阀式溢流阀，特点是动作灵敏，密封性能好，配合没有泄漏间隙，但导向性差，冲击性较强，阀座阀芯易损坏。滑阀式由于阀口有一段密封搭合量，稳定性较好，不易产生自激振动，但动作反应较慢。 下面以锥阀式DBD 直动型溢流阀为例说时其工作原理：
图3-2 锥阀式DBD 直动型溢流阀（插装式）
（a）结构图（b）局部放大图（c）简化符号（d）详
细符号
1-偏流盘 2-锥阀 3-阻尼活塞 4-调节杆 5-调压弹簧 6-阀套 7-阀座
（1）工作原理: 设弹簧预紧力为Ft,活塞底部面积为A则：
当PA < Ft时,阀口关闭。
当PA = Ft时,阀口即将打开,此时,PA = F t = K X0,
P =P
K (开启压力)=KX
/A
当PA > Ft时,阀口打开,P→T,稳压溢流或安全保护。
锥阀开启后,由[1]得锥阀的力平衡方程为：
PA＝K(
X+X)+G ±F f+Fs –Fj
即： P= [K(
X+X)+G ±F f+Fs –Fj]/A
(3-1)
式中： K、
X分别为弹簧刚度和预压缩量（m）;G为阀芯自重（水平时不考
虑）:F
f
为阀芯与阀套间的摩擦力（N）；Fs为稳态液动力（N）；Fj为射流力(N)。
此处∵Fs=0, Fj=KX(N)
∴P=( K
X+G ±F f)/A (3-2) （2）调压原理：调节调压螺帽改变弹簧预压缩量,便可调节溢流阀调整压力。
（3）特点：从式（3-2）可知这种阀的进口压力P不受流量变化的影响,被控
力P变化很小,定压精度高。但由于Ft直接与PA平衡,若 P较高,Q较大时,K就相应
地较大,不但手调困难,且Ft略有变化,p变化较大,所以一般用于低压小流量场合。
二．先导式溢流阀
先导阀 --直动式锥阀，硬弹簧。
（1）组成 : 带有导向圆锥面的锥阀（二级同心式）和软弹簧
主阀滑阀和软弹簧。
带有多节导向圆锥面的锥阀（三级同心式）和软
弹簧
K
P
T
图3-3 YF 型三节同心先导溢流阀（板式）
1、阀体
2、主阀座
3、主阀芯
4、阀盖（先导阀体）
5、先导阀座
6、先导阀锥式阀芯
7、调压弹簧
8、调节杆
9、调压螺栓 10、手轮 11、主阀弹簧
先导型溢流阀的先导阀是一个小规格的锥阀式直动溢流阀，其弹簧用于调定主阀部分的溢流压力。主阀的弹簧不起调压作用，仅是为了克服摩擦力使主阀芯及时回位而设置。
(2) 工作原理：设Ac 为先导阀阀座孔面积（m 2）,Fx 、Kx 为先导阀弹簧预紧力、刚度,F t 、G 、F f 、K y 为主阀弹簧预紧力、自重、摩擦力。
当P2Ac < Fx 时,导阀关闭,主阀也关闭。
当P2A c> Fx 时,导阀打开,主阀两端产生压差:△p
当 △p < Ft+G+F f 时,主阀关闭。
△p > Ft+G+F f 时,主阀打开稳压溢流或安全保护。
由[1]得主阀芯和导阀的力平衡方程分别为：
f y F G y y K A P A P ±++=-)(02211
)(02X X K A P x c +=
由上两式可得溢流阀进口压力为：
])([1)(01
0121f y c x F G y y K A X X A K A A P ±++++?=
（Pa ） (3-3) 调压原理：调节调压螺帽,改变硬弹簧力,即可改变压力。
特点: ∵ 溢流阀稳定工作时,主阀阀芯上部压力小于下部压力。
∴ 即使下部压力较大,因有上部压力,弹簧可做得较软,流量变化引起阀
心位置变化时,弹簧力的变化量较小,压力变化小。
又∵ 调压弹簧调好后,上部压力为常数。
∴ 压力随流量变化较小,克服了直动式溢流阀的缺点。 还∵ 先导阀的溢流量仅为主阀额定流量的1%左右
∴ 先导阀阀座孔的面积A C 、开口量x 、调压弹簧刚度K X 都不必很大 ∴ 先导型溢流阀广泛用于高压、大流量场合。
3.2 溢流阀的主要性能
一．静态特性：
(1) 压力调节范围 定义：调压弹簧在规定范围内调节时，系统压力平稳（压力无突跳及迟滞现象）上升或下降最大和最小调定压力差值。
（2）启闭特性
定义：溢流阀从开启到闭合全过程的被控压力p 与通过溢流阀的溢流量q 之间的关系。 一般用溢流阀处于额定流量、额定压力Ps 时，开始溢流的开启压力Pk 和停止溢流的闭合压力P B 分别与Ps 的百分比来表示。
开启压力比： K P =(Pk/Ps)?100% 闭合压力比： B P =( P B /Ps)?100%
两者越大及越接近,溢流阀的启闭特性越好。一般规定：开启压力比应不小于90%，闭合压力比应不小于85%，其静态特性较好。
(3) 卸荷压力：当溢流阀作卸荷阀用时，额定流量下进、出油口的压力差称为卸荷压力。
(4) 最大允许流量和最小稳定流量：溢流阀在最大允许流量（即额定流量）下工作时应无噪声。 二．动态特性
（1）压力超调量：最大峰值压力与调定压力的差值。
（2）响应时间：指从起始稳定压力与最终稳态压力之差的10%上升到90%的时间。
(即图3-4中A 、B 两点的间的时间间隔)
（3）过渡过程时间：指从调定压力到最终稳态压力的时间。(即图3-4中B 点到C 点间的时间间隔)
（4）升压时间：指溢流阀自卸荷压力上升至稳定调定压力所需时间。（即图3-5的△t 1）
（5）卸荷时间：指卸荷信号发出后由稳态压力状态到卸荷压力状态所需的时间。(即图3-5中的△t 2)
t
p p 0
P
图3-4流量阶跃变化时溢流阀的进口压力响应特性
t
p p 0
P
图3-5溢流阀升压与卸荷特性
三．先导型溢流阀的静态特性分析：
以本次设计中绘制ＹＦ型溢流阀为例：具体尺寸见相关装配图及零件图。 （1）开启过程：
设额定排放压力p n =16MPa ，开启压力p k =14MPa ，先导阀弹簧刚度为K x =４2Ｎ／mm 、预压缩量为X 0=５mm ，主阀弹簧刚度Ｋy ＝20N/mm 、预压缩量y 0=40mm 额定流量q n =120L/min ，主阀芯与阀孔间的摩擦力为F f ，上、下腔的液压力分别为p 2和p 1，而其上下有效作用面积分别为A 2和A 1
A 2=
)1640(4
22-π
=1055 mm 2
； A 1=
)5.1740(4
22-π
=1016 mm
2
1016
105512=A A =1.04 (符合在1.03~1.05 之间的条件) 主阀芯自重为：
G=mg=0.18×9.8=1.764N ，
先导阀孔座面积为：
A c =
235.44
π
=14.85 mm 2
稳态时的主阀开度y=0.4mm ，则：
A. 当液压系统压力p 1低于先导阀的开启压力p k 时，先导阀保持关闭。根据[1]此时主阀芯受力条件为
A 1 p 1< A 2 p 1+K y y 0+G+F f (3-4)
式中K X 、K y 分别为先导阀弹簧和主阀弹簧的刚度（N/m ）；X0、y0分别为先导阀弹簧和主阀弹簧的预压缩量（m ）。
此时阀口仍关闭。
B. 当系统压力上升到先导阀的开启压力时，先导阀处于即将开启但未开启的状态，
主阀芯受力关系仍为式（3-4）
C. 当系统压力升高超过先导阀开启压力
时，先导阀打开，液压油经由阻尼孔流向先
导阀再流回油箱。此时主阀芯上下两腔将产生压力差，但尚未到达足以抬升主阀芯的程
度，根据[1]主阀芯的受力方程为：
A 1 p 1q < A 2 p 2q +K y y 0+G+F f （3-5）
D. 当系统压力上升到主阀开启压力时，
通过阻尼孔的流量增大，产生的压力差使主阀芯处于平衡状态：根据[1]有力平衡方程：
A 1 p 1n = A 2 p 2n + K y y 0+G+F f （3-6）
图3-6 先导型溢流阀示意图 E. 当系统压力高于主阀开启压力时，主阀开启，根据[1]其受力为
1111112sin θπyp D C p A -= A 2 p 2+K y （y 0+y ）+G+F f （3-7）
式中，y 为主阀口的开度（m ）；1θ为液体入射角，近似等于维阀半维角1φ=38.5（0）；D 1=16为主阀座孔直径（m ）; 根据[7]主阀口流量系数C 1=0.77～０.8(取０.8)为。
F. 当系统压力升到调定压力时，阀内通过额定流量，根据[1]此时主阀芯受力方程为：
11112sin θπn n yp D C p A -= A 2 p 2n +K y （y 0+y ）+G+F f （3-8）
到此，溢流阀开启完成。 (2) 闭合过程：
其过程与开启过程相反，但各关键点相似，不同的是由于摩擦力方向改变，造成阀口的关闭压力比相应的开启压力要小。
(3) 静态特性关系式
先导型溢流阀在稳态溢流条件下，满足下列关系式： A. 根据[1]，主阀口出流方程式为
11
112
sin p y D C q ρ
φπ= （m 3
/s ） (3-9)
x
式中，p1为受控压力（Ｐa ），油液密度ρ=900（kg/m 3）,其他参数意义同前。 Ｂ. 主阀芯受力平衡方程式：
-11p A A 2 p 2＝K y （y 0+y ）＋11112sin θπyp D C +G ±F f （Ｎ）（3-10）
式中，F f 开启时取正号，闭合时取负号；其余参数意义同前。 C. 通过主阀芯阻尼孔的流量方程式： 阻尼孔结构为细长孔，根据[3]其流量
q=)(2
210
'p p A C -ρ
(m 3
/s) (3-11)
式中阻尼孔截面积A 0=214
π
=0.785（m 2）; 根据[3]阻尼孔的流量系数C ’=0.82。
D. 先导阀口出流方程式根据[1]有：
q=22
22
sin p dx C ρ
φπ (m 3
/s) (3-12)
式中，根据[3]先导阀流量系数C 2=0.77，先导阀阀座孔直径d=4 (mm);x 为先导阀阀口的轴向开度（m ）；先导阀芯的半锥角2φ=20（0）。
E. 先导阀芯受力平衡方程式根据[1]有：
A c p 2＝K x （x 0+x ）＋2222sin φπxp d C （Ｎ） （3-13）
式中，各参数意义同前。 (4) 溢流阀内泄漏量：
根据[10]按偏心环状缝隙的流量公式来计算：
q=)
(654
.03Zb L p r D g
-?μ (cm 3/s) (3-14)
式中，主阀芯直径 D=4（cm ）
主阀芯直径Ｄ与阀体间的单边配合间隙 △r=0.005（cm ） 公称压力 Pg=16Mpa=16/0.09807≈163.15（kgf/cm 2） 油液动力粘度
)/(10592.2900108.28226m s N ??=??=?=--ρνμ
026.0)/.(9807
.010592.222=?=-cm s kgf （kgf.s/cm 2）
主阀芯与阀体的配合长度 Ｌ=1.5（cm ） Ｌ处均压槽数 Z=7
均压槽宽 B=0.05（cm ）
则： q=)
05.075.1(026.015
.163005.04654.03?-???=1.76×10-3 (cm 3/s)
3.3 溢流阀的基本应用
（1） 稳压溢流回路：溢流阀和定量泵、节流阀并联，阀口常开。（如图3-7所示）
在采用定量泵的液压系统中，溢流阀与节流元件及负载并联，泵的供油量大于节流阀通道的需求量，此时，溢流阀作定压阀使用，阀口常开，使多余的油液回油箱，以保持节流阀进口的系统压力基本为恒定值。
（2） 安全限压回路：溢流阀和变量泵组合，正常工作时阀口关闭,过载时打开压力油经阀口回油箱，油压不再升高,起安全保护作用,故又称安全阀。（如图3-8所示）
图3-7稳压溢流回路 图3-8 安全限压回路
（3）远程调压回路：将先导式溢流阀的远程控制口K 接远程调压阀进油口，并 p 远程 < p 主调（如图3-9所示）
（4）系统卸荷回路：溢流阀和二位二通阀组合（先导式）（如图3-10所示）将先导式溢流阀的遥控口K 通过二位二通电磁换向阀直接与油箱连接，当换向阀的P 、O 口处于联通状态时，系统卸荷
（5）多级调压回路（如图3-11所示） （6）形成背压
图3-9远程调压回路图3-10系统卸荷回路
高压
图3-11多级调压回路
3．4 溢流阀的组成部分
溢流阀由溢流阀和单向阀组成。当系统压力达到溢流阀的开启压力时，溢流阀开启，泵卸荷；当系统压力降至溢流阀的关闭压力时，溢流阀关闭，泵向系统加载。
使泵卸荷时的压力称为卸荷压力，使泵处于加载状态的压力称为加载压力。溢流阀包括调节杆、调压螺帽、先导阀心、先导阀座和主阀座。
3．5溢流阀的零件
3．5．1 调节杆及其加工
1 . 调节杆的加工编程：
O0001
%1
M3 S 600 T0101
G0 X18 Z0
G1 X-0.5 F80
G0 X16 Z2
G71 U1 R1 P10 Q20 X0.5 Z0.1 F100
G0 X100 Z2
M3 S1500 T0101
N10 G0 X0 Z2
G1 Z0 F100
G3 X8 Z-2 R5
G1 Z-32
X12
X14 Z-33
Z-68
N20 X16
G0 X100 Z100
M5
M0
M3 S500 T0202
G0 X15 Z-46
G1 X8 F20
G4 P1
G0 X16
Z-67
G1 X5.3 F20
X15 F150
Z-64
X5.3 F20
X15 F150
Z-61
X5.3 F20
X15 F150
Z-58
X5.3 F20
X15 F150
Z-56
X14
X12 Z-57 F20
X5
Z-67
X-0.5 F15
G0 X100
Z100
M5
M30
2..工具夹紧
应用在数控车床上的卡盘有很多种,包括二爪卡盘、三爪自定心卡盘、四爪单动卡盘等。此零件加工应用的是三爪自定心卡盘（以下零件都是应用三爪自定心卡盘）。如图：
（1）将卡盘夹住工件的右边15mm—17mm，先加工直径为14mm，长度42mm的圆柱。然后加工直径为8mm，长度为32mm的圆柱。再加工半径为5的球。
最后倒角。
（2）拆卸工件，用卡盘夹住左边32mm，先加工直径为14mm，长度为21mm的圆柱。然后加工直径为5mm，长度为10mm的圆柱。再倒角。换一把切槽
刀，最后切直径为8mm，长度为4mm的槽。
3.5.2调压螺帽及其加工
1. 调压螺帽的加工编程：
O0002
%1
M3 S600 T0101
G0 X45 Z0
G1 X-0.5 F100
G0 X44 Z2
G71 U1 R1 P10 Q20 X0.5 Z0.1 F100 G0 X100 Z2
M3 S1500 T0101
N10 G0 X40 Z2
G1 Z0 F100
X42 Z-1
Z-18
N20 X44
G0 X100 Z100
M5
M30
O0002
%2
M3 S600 T0101
G0 X45 Z0
G1 X18 F100
G0 X44 Z2
G71 U1 R1 P10 Q20 X0.5 Z0.1 F100 G0 X100 Z2
M3 S1500 T0101
N10 G0 X30 Z2
G1 Z0 F100
X32 Z-1
Z-18
X40
X42 Z-19
N20 X44
G0 X100 Z100
M5
M0
M3 S600 T0404
G0 X20 Z2
G71 U1 R1 P30 Q40 X-0.5 Z0.1 F100 G0 Z5
M3 S1500 T0404
N30 G0 X24.5 Z2
G1 Z0 F100
X22.5 Z-1
Z-18
N40 X20
G0 Z2
X100 Z100
M5
M0
M3 S600 T0303
G0 X22 Z4
G76 C1 A60 I0 P0 K0.93 X24
Z—18 U-0.1 V-0.1 Q0.4 FI.5
G0 Z2
X100 Z100
M5
M30
2.工具夹紧
(1)将卡盘夹住工件的左端10mm---13mm，用外圆刀加工直径为32mm，长度
为18mm的圆柱。然后倒C2的角。换一把内镗刀，加工直径为22.5mm，
长度为18mm的孔。再加工直径为20mm，长度为10mmd的内孔。换一把内
螺纹刀加工M24χ1.5，长度为18mm.。
(2)拆卸工件，将卡盘夹住右端12mm—14mm。用外圆刀加工直径为42mm，长
度为17mm的圆柱。
3.5.3先导阀芯及其加工
1. 先导阀芯加工编程:
O0003
%1
M3 S600 T0101
G0 X13 Z0
G1 Z-0.5 F100
G0 Z12 X2
G71 U1 R1 P10 Q20 X0.5 Z0.1 F100
G0 X100 Z2
M3 S1500 T0101
N10 G0 X5 Z2
G1 Z0 F100
Z-10

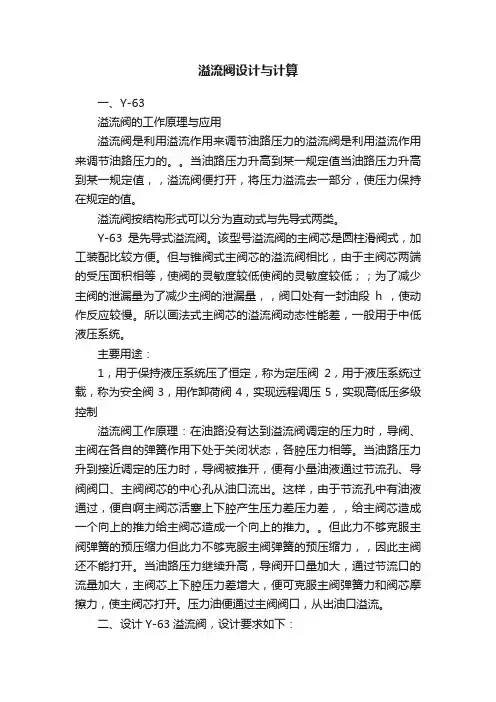

一、Y-63 溢流阀的工作原理与应用 溢流阀是利用溢流作用来调节油路压力的。当油路压力升高到某一规定值，溢流阀便打开，将压力溢流去一部分，使压力保持在规定的值。 溢流阀按结构形式可以分为直动式与先导式两类。 Y-63是先导式溢流阀。该型号溢流阀的主阀芯是圆柱滑阀式，加工装配比较方便。但与锥阀式主阀芯的溢流阀相比，由于主阀芯两端的受压面积相等，使阀的灵敏度较低；为了减少主阀的泄漏量，阀口处有一封油段h ，使动作反应较慢。所以画法式主阀芯的溢流阀动态性能差，一般用于中低液压系统。 主要用途： 1，用于保持液压系统压了恒定，称为定压阀 2，用于液压系统过载，称为安全阀 3，用作卸荷阀 4，实现远程调压 5，实现高低压多级控制 溢流阀工作原理：在油路没有达到溢流阀调定的压力时，导阀、主阀在各自的弹簧作用下处于关闭状态，各腔压力相等。当油路压力升到接近调定的压力时，导阀被推开，便有小量油液通过节流孔、导阀阀口、主阀阀芯的中心孔从油口流出。这样，由于节流孔中有油液通过，便自啊主阀芯活塞上下腔产生压力差，给主阀芯造成一个向上的推力。但此力不够克服主阀弹簧的预压缩力，因此主阀还不能打开。当油路压力继续升高，导阀开口量加大，通过节流口的流量加大，主阀芯上下腔压力差增大，便可克服主阀弹簧力和阀芯摩擦力，使主阀芯打开。压力油便通过主阀阀口，从出油口溢流。 二、设计 Y-63溢流阀，设计要求如下： 1．额定压力 a p g MP =3.6 2．额定流量 min 63L Q g = 3．调压范围 ()a p MP =3.6~2.31 4．启闭特性
开启压力 []a p Q MP =61 闭合压力 []Mp p Q 51'= 溢 流 量 []min 63.0L Q = 5．卸荷压力 []Mp p X 04.01≤ 6．内泄流量 []min 0015.0L q nx ≤ 一、主要结构尺寸的初步确定 （1）进油口直径d 由额定流量和允许流速来决定 v Q d g π4= s m 7-s m 6 v Q g 允许流速额定流量 得14.93mm d =故取 15.00mm d = （2） 主阀芯直径 1d 经验取 ()d 82.0~5.0d 1= mm mm 24.12d 47.71≤≤ 取mm 00.11d 1= （3）主阀芯与阀套的配合长度L 由公式()05.1~6.0D L = （4） 主阀芯活塞直径0D 经验取()10d 2.31.6D ～= 取mm 00.22D 0= （5） 节流孔直径0d ，长度0l 按经验取()000d 197l 2mm 0.8d ～～== 取8mm l 1.00mm d 00==（静态特性计算对选定的0d 和0l 进行适当的调整） （6) 导阀芯的半锥角α 按经验取020=α (7) 导阀座的孔径2d 和6d d d 1d 0l 0D α 2 d 6 d 1D 1S h
( 工作计划) 单位：____________________ 姓名：____________________ 日期：____________________ 编号：JH-XK-0467 生产线组长工作计划书(最新版) Work plan of production line leader
生产线组长工作计划书(最新版) 【篇一】 新的一年我所将在上级部门的大力支持，在党委、政府的正确领导下，将认真贯彻落实国家有关生产方针、政策，坚持“安全第一，预防为主”加强安全监察，加大隐患排查及行政执法力度，强化安全培训，确保生产煤炭企业持续、稳定、健康发展，具体工作计划如下： 一、工作目标 1、抓法律法规的组织学习，提升行业管理水平，重点强化煤矿安全生产监管和行政执法能力。 2、抓安全监管的工作，全面落实煤矿安全监管职责任务，重点落实驻矿安监员日常监管和隐患督查跟踪整改到位，特别是重大安全隐患的挂牌跟踪。 3、抓煤矿安全生产质量标准花建设，提高防实抗实能力，重点解决煤矿的基本条件和地面“五个一”工程的规范达标。 4、抓煤矿职工业务素质的教育工作，提高从业人员整体安全技术素质，重点加强值班长和井下普工特殊工种的培训复训和日常的业务学习，力争做到培训率达100%。 5、抓煤矿存在时发生安全隐患和季发性安全隐患及重灾区的安全隐患，整
改重点对我所的瓦斯、顶板的水灾隐患，争取有针对性的防范措施。 6、抓煤矿安全技术管理，做到有依据、有准绳，重点做好“五图”的准确，真实可靠，做到煤矿安全作业规程和措施能有针对性和现实性。 7、督促和辅导搞好煤矿资产整合，严格按照技术设计及安全专篇施工。加快技术改造进度争取20xx年通过技改验收1—2个煤矿任务。 二、工作要求 (一)安全责任 1、驻矿安监员每月对所驻煤矿下井检查20天以上、驻矿22天以上，月初列出工作计划，月底写出工作小结。 2、驻矿安监员在日常检查中排出来的隐患，必须限定整改限期，并跟踪督查煤矿整改期限内落实整改到位;发现重大隐患，及时撤出受威胁区域的作业人员，并下达停产整顿通知书;督促煤矿制定整改方案并实施，上报煤管所。 3、煤管所每月组织一次安全生产大检查，对煤矿长期存在的隐患，不及时落实整改的及查出重大安全隐患给予经济处罚，以至停产整顿，迫使煤矿制定整改方案并实施。 4、各矿驻矿安监员同所驻煤矿安全管理人员一起在三月底前，制定煤矿安全生产年计划、季计划、月计划。确保年安全生产工作有目标，有序无乱通过验收。 5、严把安全生产关，积极协助煤矿技改扩能，严格按设计和安全专篇施工工作。 (二)安全培训 1、驻矿安监员按要求及时督促煤矿矿长、有特种作业人员参加盛市、县举
第1章绪论 液压技术作为一门新兴应用学科，虽然历史较短，发展的速度却非常惊人。液压设备能传递很大的力或力矩，单位功率重量轻，结构尺寸小，在同等功率下，其重量的尺寸仅为直流电机的10%~20%左右；反应速度快、准、稳；又能在大范围内方便地实现无级变速；易实现功率放大；易进行过载保护；能自动润滑，寿命长，制造成本较低。因此，世界各国均已广泛地应用在锻压机械、工程机械、机床工业、汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、雷达等国防工业中。 液压传动设备一般由四大元件组成，即动力元件——液压泵；执行元件——液压缸和液压马达；控制元件——各种液压阀；辅助元件——油箱、蓄能器等。 液压阀的功用是控制液压传动系统的油流方向，压力和流量；实现执行元件的设计动作以控制、实施整个液压系统及设备的全部工作功能。 1.1 液压技术的发展历史 液压技术作为一门新兴应用学科，虽然历史较短，发展的速度却非常惊人。液压设备能传递很大的力或力矩，单位功率重量轻，结构尺寸小，在同等功率下，其重量的尺寸仅为直流电机的10%~20%左右；反应速度快、准、稳；又能在大范围内方便地实现无级变速；易实现功率放大；易进行过载保护；能自动润滑，寿命长，制造成本较低。因此，世界各国均已广泛地应用在锻压机械、工程机械、机床工业、汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、雷达等国防工业中。 液压传动设备一般由四大元件组成，即动力元件——液压泵；执行元件——液压缸和液压马达；控制元件——各种液压阀；辅助元件——油箱、蓄能器等。 液压阀的功用是控制液压传动系统的油流方向，压力和流量；实现执行元件的设计动作以控制、实施整个液压系统及设备的全部工作功能。 1.2 我国液压阀技术的发展概况 我国的液压工业及液压阀的制造，起始于第一个五年计划（1953~1957年），期间，由于机床制造工业发展的迫切需求，50年代初期，上海机床厂、天津液压件厂仿造了苏联的各类低压泵、阀。 随后，以广州机床研究所为主，在引进消化国外中低压元件制造技术的基础上，自行设计了公称压力为2.5MPa和6.3MPa的中低压液压阀系统（简称广州型），并迅速投入大批量生产。
编号：YK-JH-0261 ( 工作计划) 部门：_____________________ 姓名：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 生产线组长工作计划书 (2021) The formulation of the work plan can review the deficiencies in the previous plans, sum up some experience, and make continuous progress.
生产线组长工作计划书(2021) 导语：在你制订工作计划的时候，你可以回顾以前做的计划中存在的不足，总结出一些经验，因此你会不断地进步，每一次制订的工作计划都会比前一次的好一些，因为以前制订的计划项目已经付诸实施或已经完成，完全可以从中总结出哪些方面好，哪些方面不好，因此，你在以后的工作中，就可以提前预防再次出现同类问题，让你做起事来得心应手。本内容可以放心修改调整或直接使用。 【篇一】 新的一年我所将在上级部门的大力支持，在党委、政府的正确领导下，将认真贯彻落实国家有关生产方针、政策，坚持“安全第一，预防为主”加强安全监察，加大隐患排查及行政执法力度，强化安全培训，确保生产煤炭企业持续、稳定、健康发展，具体工作计划如下： 一、工作目标 1、抓法律法规的组织学习，提升行业管理水平，重点强化煤矿安全生产监管和行政执法能力。 2、抓安全监管的工作，全面落实煤矿安全监管职责任务，重点落实驻矿安监员日常监管和隐患督查跟踪整改到位，特别是重大安全隐患的挂牌跟踪。 3、抓煤矿安全生产质量标准花建设，提高防实抗实能力，重点
（一）结构简图 为了建立直动式溢流阀的数学模型，需要首先画出它的结构简图。结构简图并不代表所研究对象的具体结构，但是要能反映出该研究对象的物理特征，以能正确的写出数学模型。 直动式溢流阀的结构简图见图1-1。系统中的工作油液在压力p下，以流量q进入溢流阀，其中一部分流量q经阀口排人油箱，另一部分流量流经阻尼空进入阀芯地部，以控制阀芯发开口量x。因为阻尼孔有液阻R，油液流经阻尼孔时有压力消耗，所以阀芯地部的油压Pa 可能与系统中的压力p不一样。阀芯上部受弹簧力作用，弹簧刚度为K弹，阀芯的下部有控制油压的作用力，承压面积为A，阀口处液流使阀芯受有液动力，其中稳态液动力的作用可以看成是弹簧的附加刚度K动，阀芯等运动件质量为m，在运动中有关心。有关变量和 量都注在图1-1中 直动溢流阀的结构简图 （二）在动态分析中所考虑的因素 在一个研究对象中，影响动态性能的因素是比较多的。在分析时，这些因素不可能都考虑，也没有必要都考虑，但是影响动态性能的主要因素必须考虑。有些因素对动态性能虽有影响，但影响不大，为了使分析研究简化起见，这些因素就可以忽略掉。 在本例中，考虑的因素有：阀芯等运动件的质量，弹簧的刚度，阻尼孔处的液阻，阀口处的流量特征以及阀口液流产生的稳态液动力等。同时对一些因素予以忽略。因一般阀口处的排油直接回油箱，且回油管道较短，所以排油管道中的液阻忽略不计，同时忽略了与排油腔相通的阀芯顶部容腔油液的作用。如果回油管较长，或排油管路中还有其他元件，则要考虑它们的影响。油液的可压缩性对动态性能是有影响的，但在本例中，如阀芯底部的容腔等，容积都很小，其中液体的可压缩性影响不大，所以可以忽略不计。溢流阀中液流通道很短，
南宁焊接设备生产线商业计划书 规划设计/投资分析/产业运营
报告摘要 焊割是一种将材料切割或连接并成为具有给定功能结构的制造技术。 焊割技术已从单一的加工工艺发展成为现代多学科互相交融的新学科，成 为一种综合的工程技术，融合了计算机、数字控制、信息处理、自动化、 现代电力电子技术等先进技术。 目前，我国自动焊接机行业中企业的经济类型主要为民营企业、股份 制企业、中外合资企业及外商独资企业。企业总数大约为700家左右，全 年总产值大约100亿元，其中年产值在1亿元以上的企业有二十多家。 该焊接设备项目计划总投资22702.29万元，其中：固定资产投资16249.00万元，占项目总投资的71.57%；流动资金6453.29万元，占 项目总投资的28.43%。 达产年营业收入43270.00万元，净利润7324.63万元，达产年纳 税总额4189.35万元；达产年投资利润率43.02%，投资利税率50.72%，投资回报率32.26%，全部投资回收期4.60年，提供就业职位704个。
南宁焊接设备生产线商业计划书目录 第一章总论 第二章项目建设背景 第三章市场调研预测 第四章项目投资建设方案 第五章土建工程研究 第六章运营管理模式 第七章项目风险评价 第八章 SWOT分析 第九章实施安排方案 第十章投资规划 第十一章项目经济效益可行性 第十二章项目结论
第一章总论 一、项目名称及建设性质 （一）项目名称 南宁焊接设备生产线 （二）项目建设性质 该项目属于新建项目，依托xxx新兴产业示范区良好的产业基础 和创新氛围，充分发挥区位优势，全力打造以焊接设备为核心的综合 性产业基地，年产值可达43000.00万元。 二、项目承办单位 xxx公司 三、战略合作单位 xxx科技发展公司 四、项目建设背景 大约有三分之一的钢铁产品需要经过焊接加工，除了少数高端设备外，这些焊接加工设备我国基本能够自行提供，我国已经成为世界上最大的焊 接设备生产国和出口国。2010年以来，受新兴经济体经济高速发展的驱动，全球焊接设备市场容量呈现逐年上升趋势。2019年，全球焊接设备市场容 量约为2500亿元，预计2020年，全球焊割设备市场容量将达到2700亿元。
循环球式转向器设计的计算公式 1.1 螺杆、钢球和螺母传动副 1.1.1 钢球中心距D 、螺杆外径D 1和螺母内径D2 尺寸D 、D 1、D 2如图3-1所示。钢球中心距是基本尺寸。螺母外径D 1、螺母内径D 2及钢球直径对确定钢球中心距D 的大小有影响，而D 又对转向器结构尺寸和强度有影响。在保证足够的强度条件下，尽可能将D 值取小些。选取D 值的规律是随扇齿模数的增大，钢球中心距D 也相应增加。螺杆外径D 2通常在20～38mm 范围内变化。螺母内径D 2应大于的D 1，一般要求D 2-D 1=(5%-10%)D 。 1.1.2 钢球直径d 及数量n 钢球直径尺寸d 取得越大，能提高承载能力，同时螺杆和螺母传动机构和转向器的尺寸也随之增大。钢球直径应符合国家标准，一般常在7～9mm 范围内选用。 增加钢球数量n （n 不超过60），能提高承载能力；但使钢球流动性变坏，从而使传动效率降低。 钢球数目可有下式确定： 式中 D-钢球中心距； W ——个环路中的钢球工作圈数，一般W=1.5-2.5，当转向器的钢球工作圈数需大于2.5时，则应采用两个独立的环路； d-钢球直径； 0α——螺线导程角； 1.1.3 螺距P 和螺旋线导程角 转向盘转动λ角，对应螺母移动的距离s 为 s=λP/2π…………………………...（1-2）. 式中,P 为螺纹螺距。 与此同时，齿扇节圆转过弧长等于s ，相应摇臂轴转过βp 角，其间关系为 s=βp r …………………………...（1-3） 式中，r 为齿扇节圆半径。 联合以上两式得λ=2πrβp /P ,将λ对βp 求导，得循环球式转向器角传动比i w 为 i w =2πr/P…………………………...(1-4) 由式上式可知，螺距P 影响转向器角传动比的值。在螺距不变的条件下，钢球直径d 越大，图3-1中的尺寸b 越小，要求b=(P-d)>2.5mm 。螺距 P 一般在8～11mm 内选取。前者影响转向器的角传动比；后者影响传动效率。选择时应满足角传动比的要求和保证有较高的正效率，而反行程时不发生自锁现象。 )11.......(..............................21cos 0-=≈=d DW d DW n παπ
液压建模与系统仿真结课作业 直动式溢流阀的动态特性仿真 姓名郑文婧 学号132085206011 学院能源与动力工程 专业动力工程 2014年7月10日
直动式溢流阀的动态特性仿真 溢流阀一种压力控制阀，在液压设备中主要起定压溢流作用，稳压作用，系统卸荷作用和安全保护作用。定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量，当系统压力增大时，会使流量需求减小，此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。稳压作用：溢流阀串联在回油路上，溢流阀产生背压运动部件平稳性增加。系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷，溢流阀此时作为卸荷阀使用。安全保护作用：系统正常工作时，阀门关闭，只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统最高工作压力高10%～20%）。 1、基于Matlab 的直动式溢流阀的仿真 1.1、液压系统及动态过程 任何一个液压元件总是在某一定的液压系统中工作的。在绘制功率键合图，进行动态分析时，总是针对某一具体动态过程进行研究的。 本研究的直动式溢流阀调压系统的液压原理图如图1-1所示。在图中所示情况下，液压泵的供油经电磁阀流回油箱，当电磁阀突然通电关闭时，直动式溢流阀由原来的关闭状态到打开溢流，直到系统达到新的静平衡状态的瞬态响应过程。 图1.1-1 直动式溢流阀调压系统的液压原理图 在上图中，因重点研究的是溢流阀，因此对溢流阀本身的影响特性的因素考虑的多一点，其他不必要的可忽略不计。为了便于分析，需要画出直动式溢流阀的的结构简图，该结构简图及其与系统其他部分的关系如图1-2。 图1.1-2 所研究系统的结构简图
学校代码：10410 序号：055020 本科毕业设计题目：液压升降台 江西农业大学毕业设计(论文)任务书 设计（论文） 液压升降台设计 课题名称 学生姓名院（系）工学院专业 指导教师龚水泉职称副教授学历本科 毕业设计（论文）要求： 有以下图纸和技术文件： 装配图 零件图 液压原理图 零件表 液压元件表 标准件表 设计说明书 毕业设计（论文）内容与技术参数： 设计一台液压升降台主要技术参数如下： 幅面2600×1400 mm 起升最大重量 3T
起升最大高度 800mm 毕业设计（论文）工作计划： 接受任务日期2009 年 2 月18 日要求完成日期2009 年 5 月20 日学生签名年月日指导教师签名年月日院长（主任）签名年月日
摘要 本次设计任务是液压升降台，它是一种升降稳定性好，适用范围广的货物举升设备。其起升高度800mm，举升重量3T，幅面尺寸2600×1400 mm.其动作主要是由两个双作用液压缸推动“X”型架，带动上板移动来实现的。该液压升降台主要由两部分组成：液压部分和机械部分。设计液压部分时，先确定了液压系统方案。选择液压基本控制回路时，换向回路选择三位四通电磁换向阀；平衡回路选择用液控单向阀。确定各种基本回路后，又确定了液压系统传动形式，拟定液压系统原理图，然后对液压元辅件进行了设计、选择，并对其进行校核。经过计算后液压缸直径选定为70毫米，液压泵选叶片泵。根据系统工作的最大功率选Y90S-4三相异步电动机。在确定泵后，又对其他的元辅件进行了合理的选择，最后确定阀块的设计及效率计算。机械部分主要由上板架、下板架、内连杆和外连杆四部分组成。通过设计、选择机械部分材料与结构，并对其进行受力分析与强度校核，结果证明机械部分结构设计可以满足要求，进一步完成了本次设计题目。 关键词：液压；升降平台；上板架；下板架；内连杆；外连杆
天津种植机械生产线项目 商业计划书 规划设计/投资分析/实施方案
报告摘要 农业农村部发布《关于加快推进设施种植机械化发展的意见》。意见 提出，到2025年，种植设施区域布局更加合理，结构类型更加优化，以塑 料大棚、日光温室和连栋温室为主的种植设施总面积稳定在200万公顷以上；适宜机械化生产的新品种和新技术新模式加快推广，设施蔬菜、花卉、果树、中药材的主要品种生产全程机械化技术装备体系和社会化服务体系 基本建立，设施种植机械化水平总体达到50%以上。 农业机械是指在作物种植业和畜牧业生产过程中，以及农、畜产品初 加工和处理过程中所使用的各种机械。农业机械包括农用动力机械、农田 建设机械、土壤耕作机械、种植和施肥机械、植物保护机械、农田排灌机械、作物收获机械、农产品加工机械、畜牧业机械和农业运输机械等。 该种植机械项目计划总投资14167.29万元，其中：固定资产投资11141.31万元，占项目总投资的78.64%；流动资金3025.98万元，占 项目总投资的21.36%。 达产年营业收入24572.00万元，净利润3794.40万元，达产年纳 税总额2222.58万元；达产年投资利润率35.71%，投资利税率42.47%，投资回报率26.78%，全部投资回收期5.23年，提供就业职位490个。
天津种植机械生产线项目商业计划书目录 第一章项目概况 第二章项目建设背景 第三章产业研究 第四章产品规划方案 第五章土建工程说明 第六章运营管理模式 第七章风险应对评估 第八章 SWOT分析 第九章进度方案 第十章项目投资方案分析 第十一章经营效益分析 第十二章综合结论
自动化设备制造企业计划书 二〇一四年十二月
自动化设备制造企业计划书 一．设备的领域： 1.1.非标设备就是非标准设备，不是按照国家颁布统一的行业标准和规格制造的设备，而是根 据自己的用途需要，自行设计制造的设备。且外观或性能不在国家设备产品目录内的设备。 1.2.随着工业时代的进步，机械设备逐渐代替人工操作，实现高效率生产作业手段。 其工作特点就是用机械设备或装置在无人干预的情况下按规定的程序或指令控制设备自动进行操作或以模仿人的工作方式来完成。 二．经营理念： 以生产、销售为一体的专业性技术企业。秉承追求卓越的服务理念，从设计开发到生产制造，以专业化的技术和一流品质，服务于客户。是根据客户指定要求完成自动机械化的机器,及治具，工装夹具，包括设计、制造、安装、调试及售后服务。 三．服务对象 1)中小型的非标测试设备研发及制造 2)测量测绘工程承接 3)特殊被检参数的测量设备开发与制造 4)实验测试及性能验证类 5)非标准实验测试机台设计与制造 6)新产品开发性能验证机台设计与制造 7)自动化及机电一体化类 8)非标准的自动化生产线设计
9)其他实验设备 10)各种工装夹具设计 四．人力物力分析 1．根据公司目前的状况，建议从实际出发，从治具；工作夹具及各种工装夹具做起。从手动转变成半自动化，及全自动化。 2．因为是根据客户的需求来设计产品，在人员能力方面，需要有专业的技术人员。 3．个人能力要求如下 3.1．机械设计人员方面：要求从事非标设计工作多年，有一定的设计能力，对各种机械机构有一定的掌握，比如，机械的传动机构，动力分析。电器的控制方式，以及电子原气件的使用途径。熟练操作3D及2D制图软件。 3.2电气工程师方面：要求从事编程多年，有一定的动手和解决问题的能力，熟悉直流和交流电的正确使用场合。熟练掌握编程作业手段，对各种控制方式有一定的了解。 比如熟悉并掌握PLC编程。 3.3销售人员方面：要求从事过非标工作领域，对机械机构和电器控制有一定的了解。熟悉市场的需求。 3.4．采购人员：要求从事过采购相关工作经验，对电子产品及启动元件有一定的掌握。比如，电机，汽缸，继电器，PLC，24V电源等相关电子产品 3.5.组装钳工人员方面：要求从事过多年钳工工作，有一定的动手能力和解决问题的能力。五．生产作业组织机构
机电及自动化学院 《机械制造工艺学》课程设计说明书设计题目：回油阀工艺规程设计 2011 年7月
前言 《机械制造工艺学》课程设计是我们学完了机械制图、机械制造工艺学、工程材料、机械设计、CAD/CAM等专业基础课和主要专业课，又经过了机械设计课程设计之后，进行的又一次实践性环节，特别强调对机械制造工艺学和工程材料这两门课程的运用，同时也有对刀具和切屑的部分知识的综合，因此这是我们对以前所学各门课程的一次较为深入的综合总复习，同时还要对相关课外知识进行查阅和学习，也是一次对我们实际运用知识解决问题能力的练习。并且，这次课程设计同样也会用到以前的金工实习和认知实习的相关知识，也可以说这是对两次实习效果的一次检验。通过这次课程设计，将会巩固对机械加工工艺规程设计的理论知识，并初步学会自己完成制定简单零件加工工艺规程。 这次的工艺规程课程设计，我自己找的题目是回油阀的工艺规程设计。它是一种阀体零件。回油阀，也叫做溢流阀，主要由阀体、阀门、弹簧、端盖等组成，在油路中主要起限压作用。希望通过对回油阀的加工工艺规程的设计，可以进一步学习《机械制造工艺学》并掌握简单零件的加工工艺设计。虽然这是大学以来的第二次课程设计，但毕竟还是第一次接触制造工艺设计，对知识掌握、熟悉程度以及综合运用还会存在问题，因此在设计中难免会有考虑不周全或错误的地方，这些也是第一次设计时常见的问题，希望老师多多批评和指正。
目录 1、任务介绍 (4) 2、回油阀工艺分析 (4) 3、回油阀工艺规程设计 (5) 3.1、确定回油阀毛坯的制造形式 (5) 3.2、制定工艺路线 (5) 3.3、加工余量、工序尺寸和毛坯尺寸的确定 (8) 3.4、各种机床与刀具选择 (10) 3.5、确定切屑用量 (11) 3.6、基本工时的确定 (11) 3.7、计算时间定额和提高生产率的工艺途径简介 (21) 3.8、工艺方案的比较与技术经济分析 (22) 4、小结 (23) 5、参考文献 (24)
目录 第1章缸体的机械加工工艺规程设计 (1) 1.1缸体零件图分析 (1) 1.1.1零件的作用 (1) 1.1.2零件的工艺分析 (1) 1.1.3确定生产类型 (2) 1.2确定毛坯类型及尺寸 (2) 1.2.1确定毛坯类型 (2) 1.2.2确定毛坯尺寸 (3) 1.2.3毛坯图 (3) 1.3 机械加工工艺路线设计 (4) 1.3.1 定位基准的选择 (4) 1.3.2 制定工艺路线 (5) 1.4 加工机床及工艺设备的选择 (6) 1.4.1 选择机床 (6) 1.4.2 选择刀具及量具 (6) 1.4.3 选择夹具 (6) 1.5 确定每道工序尺寸 (8) 1.6 确定切削用量和基本时间 (8) 1.6.1 确定切削用量 (8) 1.6.1.1 工序10（铣右端面至尺寸） (8) 1.6.1.2 工序20 （钻右端平面?16孔） (9) 1.6.1.3 工序30（铰右平面?16孔） (9) 1.6.1.4 工序70 （攻?27螺纹孔） (10) 1.6.1.5 工序90 （钻右平面?4孔） (11) 1.6.2 确定基本时间 (11) 1.6.2.1 工序10（铣右端面至尺寸） (11)
1.6.2.2 工序20 （钻右端平面?16孔） (12) 1.6.2.3 工序30（铰右平面?16孔） (13) 1.6.2.4 工序70 （攻?27螺纹孔） (14) 1.6.2.5 工序90 （钻右平面?4孔） (15) 第2章专用夹具设计 (16) 2.1 确定设计任务 (16) 2.2 夹具设计方法 (16) 2.2.1 夹具类型的确定 (16) 2.2.2 定位方案的确定 (16) 2.2.3 夹紧机构设计 (17) 2.2.4 导向装置设计 (18) 2.2.5 夹具体设计 (18) 2.2.6 绘制夹具体装配图 (19) 2.3 确定夹具技术要求和有关尺寸、公差配合 (20) 2.3.1 技术要求 (20) 2.3.2 夹具装配图应有尺寸及公差 (20) 参考文献 (21)
2020年生产线设计计划书范文 本文是关于2020年生产线设计计划书范文，仅供参考，希望对您有所帮助，感谢阅读。 设计说明 1、概述:本生产线设计能力为年产73万只普通陶瓷酒瓶，生产量核算表1.日入窑量2窑。 本生产线为包含原料设备及模型生产，所用釉、浆由原生产线提供，不足时增加一台泥浆磨。本生产线由两栋旧厂房改造而成，总面积840平米在不改变原厂房主体结构的基础上，增设地炕、加装吊顶、个别部位进行必要的封闭，使其在功能上形成三个注浆区，一个施釉区，两个干燥室，一个烧成区，一个装开区和一个选包区，一个模型干燥室。 2、设计理念：本设计充分考虑工艺流程要求，设有必要的产品通道，人员出入及安全通道。半成品储备充足，周转顺畅，供暖效率高，余热利用重分，适宜东、夏两季不同气温时的生产。 3、人员配备：本生产线包括原料制备在内共需生产人员34人详见表2. 4、总说明 4.1、注浆及施釉工作室吊顶建议采用苇联白灰抹顶，地炕分三个区域，设3对炉子，地炕坑应做防水处理，上盖石棉瓦顶，周边设排水沟，夏季用三个，冬季用六个，所有烟道先通过坯架下然后进入注浆工作区域，施釉区域不设地炕。 4.2、注浆区分为a.b.c三个区域，a区：设6米长架子8条，每人1条半，可供5人注活，一人注盖。b区8米长架子5条，每人一条可供5人注活。c区设6米长架子7条每人1条半，可供4人注活2人注盖。每区设1个回浆井及一个高位泥浆罐，均为独立的供回浆系统，方便安排不同泥浆种累的产品。6米的架子在生产高档产品时每人1条，可增加注浆工人数。 4.3、玥坯时a区b区的青坯可直接抽板施釉，c区青坯用架子车倒坯至施釉区，色坯用架子车送至干燥室内进行干燥。4个施釉案子分别用于吊里子釉及不同品种的面釉，案子中间可容纳12口大缸储釉。 4.4、64米架眼可储坯1920板，每天2窑周期为12天，最低周期可保证8
溢流阀原理及故障处理 主编：龙游
目录 一、DB/DBW型先导溢流阀 (1) 二、DR型先导式减压阀…………………………………………………… 三、DZ型先导顺序阀……………………………………………………… 四、DA/DAW型先导控制式卸荷阀………………………………………… 五、压力继电器……………………………………………………………… 六、压力表开关……………………………………………………………… 七、单向阀、液控单向阀…………………………………………………… 八、电磁换向阀和电液换向阀……………………………………………… 九、Z2FS型叠加式单向节流阀……………………………………………… 十、行程节流阀……………………………………………………………… 十一、2FRM型调速阀………………………………………………………… 十二、分流—集流阀………………………………………………………………
一、DB/DBW 型先导溢流阀 1．结构和工作原理 DB 型阀是先导控制式的溢流阀；DBW 型阀是先导控制式的电磁溢阀。DB 型阀是用来控制液压系统的压力；DBW 型阀也可以控制液压系统的压力，并且能在任意时刻使系统卸荷。 DB 型阀主要是由先导阀和主阀组成。DBW 型阀是由电磁换向阀、先导阀和主阀组成。 DB 型溢流阀： A 腔的压力油作用在主阀芯（1）下端的同时，通过阻尼器（2）、（3）和通道（12）、（4）、（5）作用在主阀芯上端和先导阀（7）的锥阀（6）上。当系统压力超过弹簧（8）的调定值时，锥阀（6）被打开。同时主阀芯上端的压力油通过阻尼器（3）、通道（5）、弹簧腔（9）及通道（10）流回B 腔（控制油内排型）或通过外排口（11） 流回油箱（控制油外排型）。这样，当压力油通过阻尼器（2）、（3）时在主阀芯（1）上产生了一个压力差，主阀芯在这个压差的作用下打开，这样在调定的工作压力下压力油从A 腔流到B 腔（即卸荷）。 DBW 型电磁溢流阀： 此阀工作原理与DB 型阀相同，只是可通过安装在先导阀上的电磁换向阀 （14）使系统在任意时刻卸荷。 DB/DBW 型阀均设有控制油内部供油道（12）、（4）和内部排油道（10）；控制油外供口X 和外排口Y 。这样就可根据控制油供给和排出的不同形式的组合内供内排、外供内排、内供外排和外供外排4种型式。 2．溢流阀常见故障及排除 溢流阀在使用中，常见的故障有噪声、振动、阀芯径向卡紧和调压失灵等。 （一）噪声和振动 液压装置中容易产生噪声的元件一般认为是泵和阀，阀中又以溢流阀和电磁换向阀等为主。产生噪声的因素很多。溢流阀的噪声有流速声和机械声二种。流速声中主要由油液振动、空穴以及液压冲击等原因产生的噪声。机械声中主要由阀中零件的撞击和磨擦等原因产生的噪声。 （1）压力不均匀引起的噪声 先导型溢流阀的导阀部分是一个易振部位如图3所示。在高压情况下溢流时，导阀的轴向开口很小，仅0.003～0.006厘米。过流面积很小，流速很高，可达200米/秒，易引起压力分布不均匀，使锥阀径向力不平衡而产生振动。另外锥阀和锥阀座加工时产生的椭圆度、导阀口的脏物粘住及调压弹簧变形等，也会引起锥阀的振动。所以一般认为导阀是发生噪声的振源部位。 由于有弹性元件（弹簧）和运动质量（锥阀）的存在，构成了一个产生振荡的条件，而导阀前腔又起了一个共振腔的作用，所以锥阀发生振动后易引起整个阀的共振而发出噪声，发生噪声时一般多伴随有剧烈的压力跳动。 （2）空穴产生的噪声 图1 DB 型溢流阀
J I A N G S U U N I V E R S I T Y 工程图学课程设计回油阀设计说明书 专业机械设计制造及其自动化 班级机械（卓越） 学号 姓名 指导教师 答辩日期
摘要 《工程图学》课程设计，是机械大类的学生所面对的第一个专业性课程设计。本次课程设计我选择了“回油阀”为主题，用以集中强化计算机辅助绘图软件为手段，学会应用《工程图学》课程教学所学到的知识，熟练地使用CAD设计软件绘制出回油阀地装配图和主要零件图、对部分零件和装配体进行三维建模和拼装。同时，通过本次的课程设计，使学生初步了解课程设计的一般过程，撰写设计说明书并制作答辩演讲稿，为后续课程设计打上一个良好的基础。回油阀，它是一种阀体零件，也叫做溢流阀，主要由阀体、阀门、弹簧、端盖等组成，在油路中主要起限压作用。通过对回油阀的加工工艺规程的设计，可以进一步学习《机械制造工艺学》并掌握简单零件的加工工艺设计。本次设计采用由装配图拆画零件图的方法，在了解产品名称、功用和工作原理，看懂各零件的主要结构、作用、零件之间的相互位置、装配连接关系和拆装顺序等。工作主要是要从装配图上将所有的非标准件一个个地“剥离”出来，绘制成零件图，以指导生产。要做到正确地从装配图上拆画零件图，不能“就图论图”，除了有极强的空间现象能力，还必须有意识地积累丰富的工程方面的只是和实践经验。在本次的设计过程中，通过小组分工，我抄画了装配图，画了阀体，螺杆，垫片，阀门的零件图，并对各个零件进行了CAD三维建模。通过对回油阀的设计，使学生对回油阀的结构、工作原理、各零件的装配关系得到更清晰的认识，希望此说明书能带你更多的了解回油阀设计及其制造工艺设计。 关键词：工作原理部件分析设计与表达改进改错个人小结
PECVD设备生产线项目商业计划书 投资分析/实施方案
报告说明 现阶段，我国光伏行业无序竞争的局面已发生本质上的变化，光 伏行业竞争回归到转换效率提升和生产成本的降低，光伏中大型企业 均积极加快产业结构升级和提高技术水平，并已形成了从高纯硅材料、铸锭/硅片、电池片/组件和系统集成完整的产业链，太阳能光伏产业 成为我国具有国际竞争优势的战略性新兴产业，行业逐渐步入平稳健 康发展阶段。同时，我国光伏产业的崛起也有效推动了光伏产业的技 术进步，从而降低了产业链的整体制造成本，加快了光伏产业应用的 步伐。 本期项目总投资包括建设投资、建设期利息和流动资金。根据谨 慎财务估算，项目总投资61669.16万元，其中：建设投资54628.08 万元，占项目总投资的88.58%；建设期利息443.45万元，占项目总投资的0.72%；流动资金6597.63万元，占项目总投资的10.70%。 根据谨慎财务测算，项目正常运营每年营业收入103400.00万元，综合总成本费用84144.68万元，净利润11638.09万元，财务内部收 益率19.37%，财务净现值4982.80万元，全部投资回收期5.68年。本期项目具有较强的财务盈利能力，其财务净现值良好，投资回收期合理。
本期项目技术上可行、经济上合理，投资方向正确，资本结构合理，技术方案设计优良。本期项目的投资建设和实施无论是经济效益、社会效益等方面都是积极可行的。 综合判断，在经济发展新常态下，我区发展机遇与挑战并存，机 遇大于挑战，发展形势总体向好有利，将通过全面的调整、转型、升级，步入发展的新阶段。知识经济、服务经济、消费经济将成为经济 增长的主要特征，中心城区的集聚、辐射和创新功能不断强化，产业 发展进入新阶段。 对于初步确立投资意向的项目，该报告在市场调查的基础上，对 市场、投资、政策、企业等方面进行客观的机会分析，重点在于投资 环境的分析及投资前景的判断，并提供项目提案和投资建议。包括： 对投资环境的客观分析（市场分析、产业政策、税收政策、金融政策 和财政政策）；对企业经营目标与战略分析和内外部资源条件分析 （技术能力、管理能力、外部建设条件）；项目投资者或承办者的优 劣势分析等。 本期项目是基于公开的产业信息、市场分析、技术方案等信息， 并依托行业分析模型而进行的模板化设计，其数据参数符合行业基本 情况。本报告仅作为投资参考或作为学习参考模板用途。
数字液压阀的系统设计毕业论文 目录 第一章绪论 1 1.1目的和意义 --------------------------------------------------- 1 1.2 国外发展现状 ---------------------------------------------- 3 1.3 毕业设计的容 ---------------------------------------------- 5 第二章机械部分设计 ---------------------------------------------- 2.1 液压阀的选择 ------------------------------------------------- 6 7 2.2 步进电机的选择 ----------------------------------------------- 7 2.3 压力传感器的选择 --------------------------------------------- 2.4 改造图及说明 ------------------------------------------------- 第三章控制系统硬件设计 --------------------------------------------9 10 13 3.1 89C51单片机的介绍 ------------------------------------------- 3.1.1 引脚简要说明------------------------------------------- 14 14 3.1.2 P3口的第二功能 --------------------------------------- 3.2 步进电机工作原理的介绍---------------------------------------15 15
竭诚为您提供优质文档/双击可除 自动化项目计划书 篇一：工业自动化项目商业计划书 工业自动化项目商业计划书20XX年 前言 中商咨询编制的商业计划书可作为项目运作主体的沟 通工具，会着力体现企业（项目）的核心价值与竞争优势，有效吸引风险投资者及商业伙伴，促成项目融资。同时，中商咨询编制的商业计划书内容涉及企业（项目）运营的方方面面，能为企业（项目）实施提供建议参考。 中商产业研究院每年完成项目数量达数百个，在养老产业、商业地产、产业地产、产业园区、互联网、电子商务、民营银行、民营医院、农业、养殖业、生态旅游、酒店、机
械电子等行业积累了丰富的项目案例，可对同行业项目提供具有参考性、建设性意见，帮助客户对项目进行梳理和判断。 【出版日期】20XX年 【交付方式】email电子版/特快专递 【价格】订制 工业自动化项目商业计划书 第一部分摘要 一、项目背景 二、项目简介 三、项目竞争优势 四、融资与财务说明 第二部分工业自动化行业与市场分析 一、市场环境分析 （一）政策环境分析 （二）经济环境分析 二、工业自动化行业市场分析 三、工业自动化市场预测分析
四、市场分析小结 第三部分公司介绍 一、公司基本情况 二、公司业务介绍 三、组织架构 四、主要管理团队 第四部分产品与技术一、主要产品介绍（一）主要产品 （二）产品性能 （三）产品的竞争优势二、产品制造 （一）产品生产制造方式（二）生产工艺流程（三）质量控制 （四）售后服务 （五）生产成本控制
三、技术与研发 （一）关键技术介绍 （二）技术亮点 （三）现有的和正在申请的知识权（四）研发团队 （五）持续创新安排 第五部分营销规划 一、营销战略 二、营销措施 第六部分项目发展规划 一、发展战略 二、阶段发展规划 三、实现经营目标采取的具体策略（一）营销网络计划 （二）人才培养和引进策略（三）服务提升计划 第七部分融资说明
液压控制阀的研究与设计 第1章绪论 液压技术作为一门新兴应用学科，虽然历史较短，发展的速度却非常惊人。液压设备能传递很大的力或力矩，单位功率重量轻，结构尺寸小，在同等功率下，其重量的尺寸仅为直流电机的10%~20%左右；反应速度快、准、稳；又能在大范围内方便地实现无级变速；易实现功率放大；易进行过载保护；能自动润滑，寿命长，制造成本较低。因此，世界各国均已广泛地应用在锻压机械、工程机械、机床工业、汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、雷达等国防工业中。 液压传动设备一般由四大元件组成，即动力元件——液压泵；执行元件——液压缸和液压马达；控制元件——各种液压阀；辅助元件——油箱、蓄能器等。 液压阀的功用是控制液压传动系统的油流方向，压力和流量；实现执行元件的设计动作以控制、实施整个液压系统及设备的全部工作功能。 1.1 液压技术的发展历史 液压传动理论和液压技术发展的历史可追溯17世纪，当时的荷兰人史蒂文斯（Strvinus）研究指出，液体静压力随液体的深度变化，与容器的形状无关。之后托里塞勒(Torricelli)也对流体的运动进行研究。17世纪末，牛顿对液体的粘度以及浸入运动流动体中的物体所受的阻力进行了研究。18世纪中叶，伯努利提出的流束传递能量理论及帕斯卡提出的静压传递原理，使液压理论有了关键性的进展。1795年英国伦敦的约瑟夫.布拉默(Joseph Bramah 1749~1814)创造了世界上第一台水压机——棉花、羊毛液压打包机。1905年，詹尼（Janney）设计了一台带轴向柱塞泵的油压传动与控制装置，并于1906年成功地应用在弗吉尼亚号战舰的炮塔俯仰、转动机构中。1936年，哈里.威克斯（Harry Vikers）提出了包括先导式溢流阀在内的些液压控制元件有力地推动了液压技术的进步。1958年美国麻萨诸塞州理工学院的布莱克本（Blackburn）、李诗颖创造了电液伺服阀，并于1960年发表了对液压技术有杰出贡献的论著——《流体动力控制》。 现在由于微型计算机与液压技术日益密切的结合，对液压控制阀提出了更高、更新的要求，液压控制已开始形成了一个分支学科，继续不断不断地向高、精、尖的方向发展。 1.2 我国液压阀技术的发展概况 我国的液压工业及液压阀的制造，起始于第一个五年计划（1953~1957年），期间，由于机床制造工业发展的迫切需求，50年代初期，上海机床厂、天津液压件厂 - 1 -
