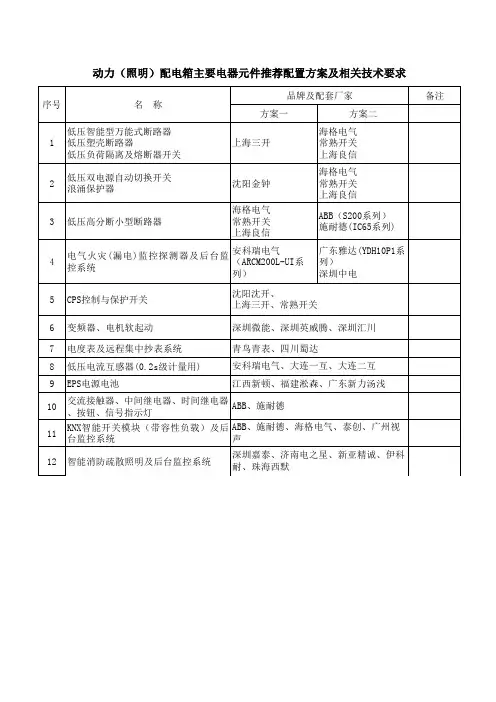

动力（照明）配电箱主要电器元件推荐配置方案及相关技术要求
序号名称
低压智能型万能式断路器
1低压塑壳断路器
低压负荷隔离及熔断器开关
低压双电源自动切换开关
2
浪涌保护器
3低压高分断小型断路器
电气火灾 ( 漏电 ) 监控探测器及后台监4
控系统
5CPS控制与保护开关
6变频器、电机软起动
7电度表及远程集中抄表系统
8低压电流互感器 (0.2s 级计量用)
9EPS电源电池
交流接触器、中间继电器、时间继电器10
、按钮、信号指示灯
KNX智能开关模块（带容性负载）及
后
11
台监控系统
12智能消防疏散照明及后台监控系统
品牌及配套厂家备注方案一方案二
海格电气
上海三开常熟开关
上海良信
海格电气
沈阳金钟常熟开关
上海良信
海格电气
ABB（S200系列）
常熟开关
施耐德 (IC65 系列)
上海良信
安科瑞电气
广东雅达 (YDH10P1
系
（ARCM200L-UI系列）
列）深圳中电
沈阳沈开、
上海三开、常熟开关
深圳微能、深圳英威腾、深圳汇川
青鸟青表、四川蜀达
安科瑞电气、大连一互、大连二互
江西新顿、福建淞森、广东新力汤浅
ABB、施耐德
ABB、施耐德、海格电气、泰创、广州
视声
深圳嘉泰、济南电之星、新亚精诚、伊科
耐、珠海西默
说明：
1.配电箱（柜）主要电器元件按上述品牌配置选型，其选型品牌的规格及参数必须满足图纸所
示要求，所有配电箱（柜）生产图纸需经甲方工程部确认后方可组织生产。
2.其他电器元件、电线、铜排、冷轧钢板材（厚度不小于 1.2mm）的型号、规格、参数必须满
足设计院图纸所示及国标规范要求。
3.箱体的尺寸大小、进出线方式需结合安装现场的具体情况，二次控制线路需满足关联专业的
联动技术要求。
4.消防设备配电控制箱均具备现场启停、远程启停、消防强启停的功能，同时消火栓泵和喷淋13泵具备一台在事故状态下，另一台在 15秒内自动启动。
5.潜水泵配电控制箱含数字液位测控仪（ LTC1000型）并带液位传感器（导线长度 7米）。
6.招标报价书中的配电箱价格均未包括：电量计费系统的采集器和集中器以及远程集中抄表系统；
电气火灾 ( 漏电 ) 报警后台监控系统； KNX智能控制模块以及后台监控系统；智能消防疏散
照明及后台监控系统。
7. 招标报价书中的配电箱价格均包括：电度表的配线； KNX智能开关模块的安装道轨、接线端
子排及配线。
8.附件一：低压配电设备的主要电器元件招标相关技术要求。附
件二：应急照明（ EPS）集中电源柜招标相关技术要求。
2014年11月9日
高低压配电柜 简介 高低压配电柜顾名思义就是接高压配电柜、低压开关柜和以及连接线缆的配电设备，一般供电局、变电所都是用高压配电柜，然后经变压器降压再到低压开关柜，低压开关柜在到各个用电的配电盘，控制箱，开关箱，里面无非就是把一些开关、断路器、熔断器、按钮、指示灯、仪表、电线之类保护器件组装成一体的配电设备。 低压开关柜 [1] 低压开关柜 安全技术操作规程 1、在全部和部分带电的盘上进行工作，应将检修设备与运行设备以明显标志隔开。 2、有电流互感器和电压互感器的二次绕组应有永久性的、可靠的保护接地。 3、在运行的电流互感器二次回路上工作时，应采取下列安全措施： 3.1严禁将电流回路断开。
3.2为了可靠地将电流互感器二次线圈短路，必须使用短路片和短路线，禁止使用导线缠绕。 3.2禁止在电流互感器与短路端子之间的回路和导线上进行任何工作。 4、在运行中的电压互感器二次回路上工作时，应采取下列安全措施： 4.1严格防止短路或接地 4.2应使用绝缘工具、戴绝缘手套，必要时在工作前停用有关继电保护装置。 4.3接临时负载时，必须装有专用的开关和熔断器。 4.4二次回路通电试验时，为防止由二次侧向一次反变压，除将二次回路断开外，还应取下一次熔断器。 4.5二次回路通电或耐压试验前，应通知值班员和有关人员，并派人看守现场，检查回路，确认无人工作后方可加压。 4.6 检查断电保护和二次回路的工作人员，未经值班人员许可，不准进行任何倒闸操作。
1、高压配电柜 目录 简介 配电柜的功能 配电柜的组成 高压配电柜的“五防” 产品详细分类 相关标准 高压配电设备 高压配电柜带电显示装置的改进 简介 配电柜的功能 配电柜的组成 高压配电柜的“五防” 产品详细分类 相关标准 高压配电设备 高压配电柜带电显示装置的改进 展开 简介 高压配电柜又可称为高压开关柜，是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与

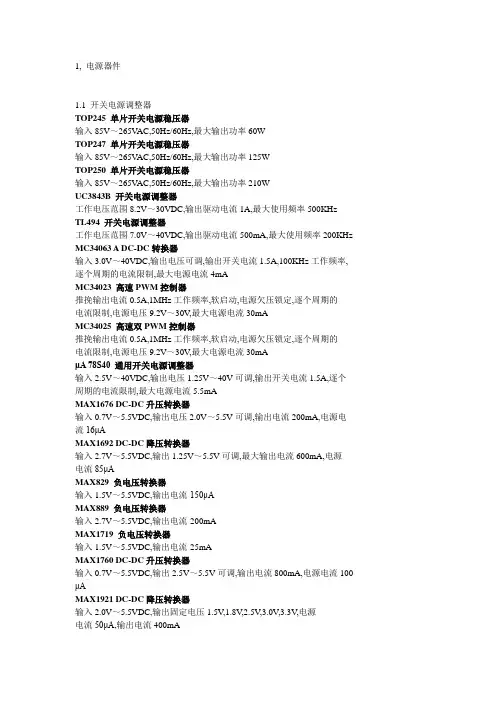

电子元器件选型 目录 一、集成电路 (1) 二、二极管 (2) 三、功率MOS (2) 四，三极管 (3) 五，电解电容 (3) 六，瓷片电容 (4) 七，薄膜电容 (4) 八，电阻 (5) 九，磁性元件 (6) 十，金属氧化物压敏电阻MOV (7) 十一，印刷电路板 (7) 十二，保险丝 (8) 十三，光耦 (8) 电子元器件选型主要注意的几个参数和标准，大家可以参考一下，这些都是比较保守的值，在实际使用中还可以根据需要适当提高。 一、集成电路 因为集成电路的复杂性和保密性，一般我们只能根据半导体结温来推断集成电路的可靠性了。 我们通常规定： 1，最大工作电压，不超过额定电压80% 2，最大输出电流，不超过额定电流75% 3，结温，最大85摄氏度，或不超过额定最高结温的80%
二、二极管 二极管种类繁多，特性不一。故而，有通用要求，也有特别要求： 通用要求： 长期反向电压<70%～90%×VRRM（最大可重复反向电压） 最大峰值反向电压<90%×VRRM 正向平均电流<70%～90%×额定值 正向峰值电流<75%～85%×IFRM正向可重复峰值电流 对于工作结温，不同的二极管要求略有区别： 信号二极管< 85～150℃ 玻璃钝化二极管< 85～150℃ 整流二极管和快恢复、超快恢复二极管（<1000V）<85～125℃ 整流二极管和快恢复、超快恢复二极管（≥1000V）<85～115℃ 肖特基二极管< 85～115℃ 稳压二极管（<0.5W）<85～125℃ 稳压二极管（≥0.5W）<85～100℃ Tcase(外壳温度)≤0.8×Tjmax-2×θjc×P，2×θjc×P<15℃，θjc是从结到壳的热阻，P是功率损耗。这是一个可供参考的经验值。 这里很多指标给的是个范围，因为不同的可靠性要求和成本之间有矛盾。所以给出一个相对比较注重可靠性的和一个比较注重成本的两个值供参考。下面同理。 三、功率MOS VGS<85%×VGSmax(最大栅极驱动电压) ID_peak<80%×ID_M(最大漏极脉冲电流)
***有限责任公司研发部
1目录 2总则 (3) 2.1目的 (3) 2.2适用范围 (3) 2.3电子元器件选型基本原则 (3) 2.4其他具体选型原则： (3) 3各类电子元器件选型原则 (5) 3.1电阻选型 (5) 3.2电容选型 (6) 3.2.1铝电解电容 (6) 3.2.2钽电解电容 (7) 3.2.3片状多层陶瓷电容 (7) 3.3电感选型 (7) 3.4二极管选型 (8) 3.4.1发光二极管： (8) 3.4.2快恢复二极管： (8) 3.4.3整流二极管： (8) 3.4.4肖特基二极管： (9) 3.4.5稳压二极管： (9) 3.4.6瞬态抑制二极管： (9) 3.5三极管选型 (9) 3.6晶体和晶振选型 (10) 3.7继电器选型 (10) 3.8电源选型 (11) 3.8.1AC/DC电源选型规则 (11) 3.8.2隔离DC/DC电源选型规则 (11) 3.9运放选型 (11) 3.10A/D和D/A芯片选型 (12) 3.11处理器选型 (13) 3.12FLASH选型 (14) 3.13SRAM选型 (14) 3.14EEPROM选型 (14) 3.15开关选型 (15) 3.16接插件选型 (15) 3.16.1选型时考虑的电气参数： (15) 3.16.2选型时考虑的机械参数： (15) 3.16.3欧式连接器选型规则 (15) 3.16.4白色端子选型规则 (16) 3.16.5其它矩形连接器选型规则 (16) 3.17电子线缆选型 (16) 4附则 (17)
2总则 2.1目的 为本公司研发电子产品时物料选型提供指导性规范文件。 2.2适用范围 适用于公司研发部门开发过程中元器件选型使用。 2.3电子元器件选型基本原则 1)普遍性原则：所选的元器件要是被广泛使用验证过的，尽量少使用冷门、偏 门芯片，减少开发风险。 2)高性价比原则：在功能、性能、使用率都相近的情况下，尽量选择价格比较 好的元器件，降低成本。 3)采购方便原则：尽量选择容易买到、供货周期短的元器件。 4)持续发展原则：尽量选择在可预见的时间内不会停产的元器件,禁止选用停 产的器件,优选生命周期处于成长期、成熟期的器件。 5)可替代原则：尽量选择pin to pin兼容芯片品牌比较多的元器件。 6)向上兼容原则：尽量选择以前老产品用过的元器件。 7)资源节约原则：尽量用上元器件的全部功能和管脚。 8)降额设计原则：对于需要降额设计的部件，尽量进行降额选型，参考标准参 见GJB/Z 35 《元器件降额准则》。 9)便于生产原则：在满足产品功能和性能的条件下，元器件封装尽量选择表贴 型，间距宽的型号，封装复杂度低的型号，降低生产难度，提高生产效率。 2.4其他具体选型原则： 除满足上述基本原则之外,选型时还因遵循以下具体原则: 1)所选器件遵循公司的归一化原则，在不影响功能、可靠性的前提下，尽可能 少选择物料的种类。
实现功能 （1）能够显示时分秒 （2）能够调整时分秒 （1）能够任意设置定时时间 （2）定时时间到闹铃能够报警 （3）实现了秒表功能 系统工作原理图 详细电路功能图如图： 单片机控制数码管显示时、分、秒，当秒计数计满60时就向分进位，分计数器计满60后向时计数器进位，小时计数器按“23翻0”规律计数。时、分、秒的计数结果经过数据处理可直接送显示器显示。当计时发生误差的时候可以用校时电路进行校正。设计采用的是时、分、秒显示，单片机对数据进行处理同时在数码管上显示。
· 详细元器件列表: 2,时钟各功能分析 按键功能: K1:秒表 K2:调时 K3:调分 K4:显示时间 K5:闹铃 K6:暂停 (1)时钟运行图 \
仿真开始运行时，或按下key4键时，时钟从12：00：00开始运行，其中key2键对分进行调整，key3对小时进行调整，key6可以让时钟暂停。 (2)秒表计时图 当按下key1键进入秒表计时状态，key6是秒表暂停键，可按key4键跳出秒表计时状态。
（3）闹铃设置图及运行图 设置图： 当按下key5，开始定时，分别按key2调分，key3调时设置闹铃时间，然后按下key4键恢复时钟运行状态当闹铃设置时间到时，蜂鸣器将发出10秒钟蜂鸣声。
` 运行图： 该数字钟是用一片AT89C51单片机通过编程去驱动8个数码管实现的。通过6个开关控制,从上到下6个开关KEY1-KEY6的功能分别为：KEY1,切换至秒表；KEY2,调节时间,每调一次时加1；KEY3, 调节时间,每调一次分加1；KEY4,从其它状态切换至时钟状态；KEY5,切换至闹钟设置状态,也可以对秒表清零；KEY6,秒表暂停.控制键分别与~口连接．其中：A通过P2口和P3口去控制数码管的显示如图所示P2口接数码管的a——g端，是控制输出编码,P3口接数码管的1——8端,是控制动态扫描输出． B从输出一个信号使二极管发光，二极管在设置的闹钟时间

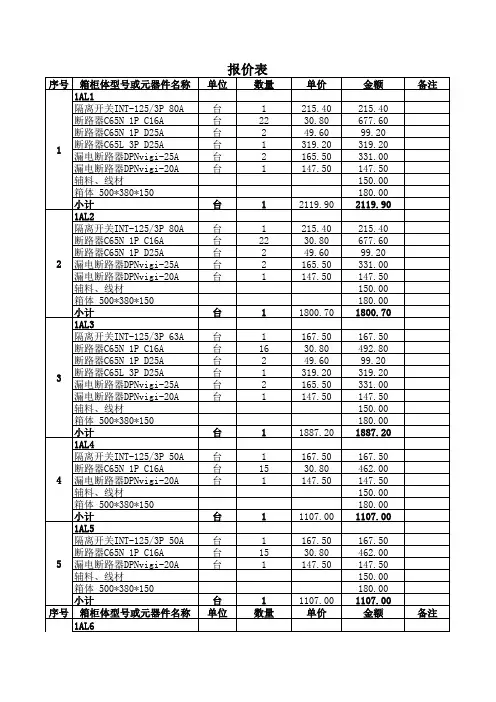

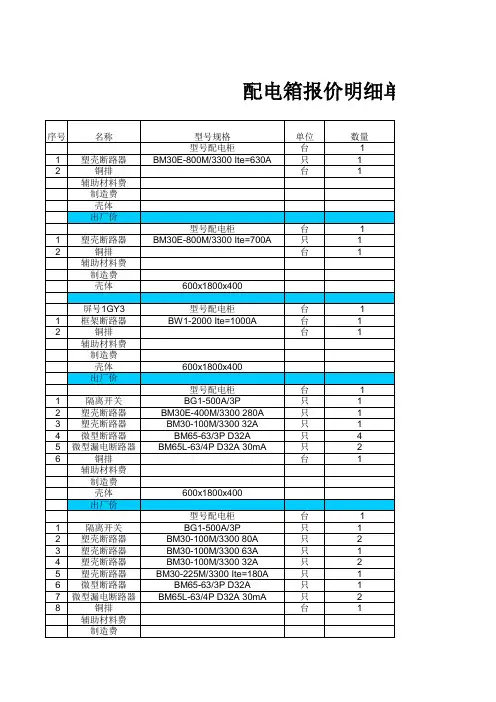

动力（照明）配电箱主要电器元件推荐配置方案及相关技术要求 序号名称 低压智能型万能式断路器 1低压塑壳断路器 低压负荷隔离及熔断器开关 低压双电源自动切换开关 2 浪涌保护器 3低压高分断小型断路器 电气火灾 ( 漏电 ) 监控探测器及后台监4 控系统 5CPS控制与保护开关 6变频器、电机软起动 7电度表及远程集中抄表系统 8低压电流互感器 (0.2s 级计量用) 9EPS电源电池 交流接触器、中间继电器、时间继电器10 、按钮、信号指示灯 KNX智能开关模块（带容性负载）及 后 11 台监控系统 12智能消防疏散照明及后台监控系统 品牌及配套厂家备注方案一方案二 海格电气 上海三开常熟开关 上海良信 海格电气 沈阳金钟常熟开关 上海良信 海格电气 ABB（S200系列） 常熟开关 施耐德 (IC65 系列) 上海良信 安科瑞电气 广东雅达 (YDH10P1 系 （ARCM200L-UI系列） 列）深圳中电 沈阳沈开、 上海三开、常熟开关 深圳微能、深圳英威腾、深圳汇川 青鸟青表、四川蜀达 安科瑞电气、大连一互、大连二互 江西新顿、福建淞森、广东新力汤浅 ABB、施耐德 ABB、施耐德、海格电气、泰创、广州 视声 深圳嘉泰、济南电之星、新亚精诚、伊科 耐、珠海西默
说明： 1.配电箱（柜）主要电器元件按上述品牌配置选型，其选型品牌的规格及参数必须满足图纸所 示要求，所有配电箱（柜）生产图纸需经甲方工程部确认后方可组织生产。 2.其他电器元件、电线、铜排、冷轧钢板材（厚度不小于 1.2mm）的型号、规格、参数必须满 足设计院图纸所示及国标规范要求。 3.箱体的尺寸大小、进出线方式需结合安装现场的具体情况，二次控制线路需满足关联专业的 联动技术要求。 4.消防设备配电控制箱均具备现场启停、远程启停、消防强启停的功能，同时消火栓泵和喷淋13泵具备一台在事故状态下，另一台在 15秒内自动启动。 5.潜水泵配电控制箱含数字液位测控仪（ LTC1000型）并带液位传感器（导线长度 7米）。 6.招标报价书中的配电箱价格均未包括：电量计费系统的采集器和集中器以及远程集中抄表系统； 电气火灾 ( 漏电 ) 报警后台监控系统； KNX智能控制模块以及后台监控系统；智能消防疏散 照明及后台监控系统。 7. 招标报价书中的配电箱价格均包括：电度表的配线； KNX智能开关模块的安装道轨、接线端 子排及配线。 8.附件一：低压配电设备的主要电器元件招标相关技术要求。附 件二：应急照明（ EPS）集中电源柜招标相关技术要求。 2014年11月9日
常用电气元件文字符号表 发电机的缩写符号是什么？电压小母线的符号又是什么，通过下表即可了解，感谢开关114提供。
各种配电箱的符号 civilcn高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD 操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM 刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP 接线端子箱AXT这个定义很不错。 矿用铠装控制电缆； MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆 KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4* 4,------37*1.5mm铠装阻燃控制电 缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5 mm铠装阻燃屏蔽控制电 缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0. 75,4*4,------37*1.5mm铠装通信电 缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电 缆;HYAT22,HYAT23,NYAT53 5对,10对------800对 0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电 缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电 缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200 对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆； DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJ
最全开关柜及相应电气元器件知识汇总 开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。 内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。 从应用角度划分： (1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。 (2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。
(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。 (4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。 (5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。 (6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。一般与进线柜并列
常用元件 一：气动元件 A:常用品牌：SMC（日本）、亚德客（中国台湾）、小金井（日本）、气立可（中国台湾） 其它品牌：CKD(日本)、MAC(美国)、金器（中国台湾）、长拓（中国台湾） B:类别：1、气源处理：空气过滤器、减压阀、油雾器、压力表、冷却器、干燥器等。 2、控制元件：速度控制阀、电磁阀、电气比例阀、精密减压阀、 3、执行元件：气缸、气动滑台、摆动气缸、气爪、气动马达、真空吸盘等 4、检测元件：压力开关、流量开关 5、其它：液压缓冲器、磁性开关、管接头、单向阀、真空发生器等 二：液压元件 A:常用品牌：力士乐（德国）、油研（日本）、北部精机（中国台湾）、大金液压（日本） 其它品牌：榆次液压（中国）、派克（美国）、Atos阿托斯（意大利）。 B:类别：动力元件：齿轮泵、叶片泵、柱塞泵、螺杆泵 执行元件：液压缸：活塞液压缸、柱塞液压缸、摆动液压缸、组合液压缸 液压马达：齿轮式液压马达、叶片液压马达、柱塞液压马达 控制元件：方向控制阀：单向阀、换向阀 压力控制阀：溢流阀、减压阀、顺序阀、压力继电器等 流量控制阀：节流阀、调速阀、分流阀 辅助元件：蓄能器、过滤器、冷却器、加热器、油管、管接头、邮箱、压力计、流量计等 三：常用传感器 A:常用品牌：基恩士（日本）、欧姆龙（日本） 其它品牌：松下（日本）、神视（日本）、西克（德国）、西门子（德国） B:类别：接近传感器：1.当检测体为金属材料时，应选用高频振荡型接近传感器，该类型接 近传感器对铁镍、A3 钢类检测体检测最灵敏。对铝、黄铜和不锈钢 类检测体，其检测灵敏度就低。 2.当检测体为非金属材料时，如；木材、纸张、塑料、玻璃和水等， 应选用电容型接近传感器。 3.金属体和非金属要进行远距离检测和控制时，应选用光电型接近传 感器或超声波型接近传感器。 4.对于检测体为金属时，若检测灵敏度要求不高时，可选用价格低廉 的磁性接近传感器或霍尔式接近传感器。 常用欧姆龙E2E-系列（检测磁性金属） 光电传感器：常用：透过型、回归反射型、扩散反射型 其它：聚焦光束反射性、小光束限定反射型、固定距离型、光泽识别型光纤传感器：光电传感器的一种，适用于狭小空间和高精度。 安全光栅：光电安全装置通过发射红外线，产生保护光幕，当光幕被遮挡时，装置发出遮光信号，控制具有潜在危险的机械设备停止工作，避免发生安全 事故。 空气压力传感器：把气体压力的变化转变为电信号。设定值用来抽吸确认、就位确 认、漏测试等。
电气控制配电柜内常用电气元件符及实物图 内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
电气控制配电柜内常用电气元件符号及实物图 一、断路器 低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。 断路器文字符号为：QF 断路器图形符号为： 二、接触器 接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。 接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。接触器文字符号为：KM 接触器图形符号为： 三、热继电器 热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。 热继电器文字符号：FR 热继电器图形符号： 四、中间继电器 中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。 中间继电器文字符号：KA 中间继电器图形符号： 五、按钮 在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。 按钮文字符号：SB 按钮图形符号： 按钮颜色要求： （1）“停止”按钮和“急停”按钮必须是红色。当按下红色按钮时必须使设备停止运行或断电。 （2）“启动”按钮的颜色是绿色。 （3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。 （4）“点动”的按钮必须是黑色。 （5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。 六、指示灯 指示灯的作用： （1）指示设备的运行或停止状态。
学习单元4习题 常用电器元件认识和选用 一、填空题： 1、当接触器线圈得电时，使接触器触点闭合、触点断开。 2、在机床电气控制线路中，起动按钮其按钮帽是色，按钮触点是常的。 3、空气阻尼式时间继电器主要由、、和等三部分组成。 4、在机床电气控制原理图中，KA表示，SB表示、SQ表示。 5、当接触器线圈断电时，使接触器触点闭合、触点断开。 6、电器元件触点的故障主要有、、。 7、在机床电气控制原理图中， KT表示，SB表示、SQ表示。 8、熔断器熔体允许长期通过 1.2倍的额定电流，当通过的＿＿越大，熔体熔断的越短。 9、热继电器是对电动机进行保护的电器；熔断器是进行保护的电器。 10、安装刀开关时，电源进线应接在，用电设备应接在。 11、三相笼型异步电动机常用的电气制动方式有和 12、在机床电气控制原理图中， KM表示，KA表示， QS表示。 13、当接触器线圈得电时，使接触器常开触点、常闭触点。 14、在机床电气控制线路中，停止按钮是色，按钮触点是常的。 15、在机床电气控制原理图中， KM表示， KT表示，QS表示。 16、在接触器控制线路中，依靠自身的_______保持线圈通电的环节叫_______；串入对方控制线路的_______叫互锁触点 17、在机床电气控制原理图中， TC表示， KS表示，QS表示。 18、三相笼型异步电动机的反接制动控制电路中，常利用进行自动控制。 19、常用的熔断器有三种：、、和。 20当接触器线圈断电时，使接触器常开触点、常闭触点。 21、在机床电气控制原理图中， KT表示， KS表示，QS表示。 22、熔断器熔体允许长期通过倍的额定电流，当通过的电流越大，熔体熔断的越短。 23、通电延时型时间继电器，当线圈通电时，延时触点动作，瞬动触点动作。 24、熔断器熔体允许长期通过倍的额定电流，当通过的越大，熔体熔

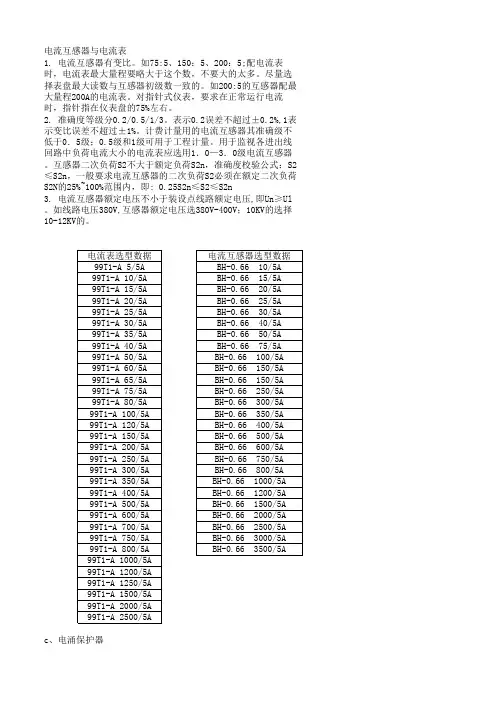

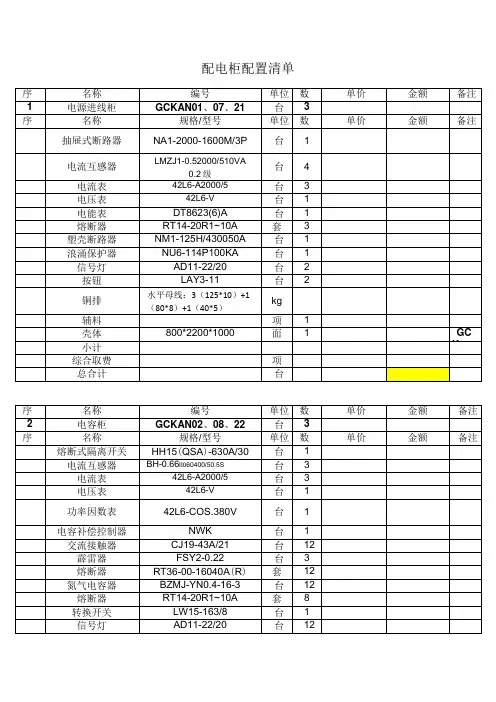

开关柜的组成,开关柜内电气元件有哪些? 开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。 ★柜体的材料: 1)冷扎钢板或角钢(用于焊接柜); 2)敷铝锌钢板或镀锌钢板(用于组装柜). 3)不锈钢板(不导磁性). 4)铝板((不导磁性). ★.柜体的功能单元： 1)主母线室(一般主母线布置按―品‖字形或―1‖字形两种结构 2)断路器室 3)电缆室 4)继电器和仪表室 5)柜顶小母线室 6)二次端子室 ★.柜内电器元件： 1. 柜内常用一次电器元件（主回路设备）常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10] 电压互感器简称PT[如:JDZJ-10] 接地开关[如:JN15-12] 避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型] 隔离开关[如:GN19-12、GN30-12、GN25-12] 高压断
路器[如：少油型(S)、真空型(Z)、SF6型(L)] 高压接触器[如：JCZ3-10D/400A型] 高压熔断器[如：RN2-12、XRNP-12、RN1-12] 变压器[如:SC(L)系列干变、S系列油变] 高压带电显示器[GSN-10Q 型] 绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套] 主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG] 负荷开关[如:FN26-12(L)、FN16-12(Z)] 高压单相并联电容器[如:BFF12-30-1] 等等 2.柜内常用的主要二次元件（又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备）,常见的有如下设备: 1继电器2电度表3电流表4电压表5功率表6功率因数表7频率表8熔断器9空气开关10转换开关11信号灯12电阻13按钮14微机综合保护装置等等。
常用电气元件文字符号表
————————————————————————————————作者：————————————————————————————————日期：
常用电气元件文字符号表 发电机的缩写符号是什么？电压小母线的符号又是什么，通过下表即可了解，感谢开关114提供。序号名称符号序号名称符号 1 发电机G 40 电压小母线WV 2 电动机M 41 控制小母线WCL 3 控制变压器TC 42 事故音响小母线WFS 4 自耦变压器TA 43 预告音响小母线WPS 5 整流变压器TR 44 闪光小母线WF 6 稳压器TS 45 直流母线WB 7 电压互感器TV 46 电压继电器KV 8 电流互感器TA 47 电流继电器KA 9 熔断器FU 48 时间继电器KT 10 断路器QF 49 中间继电器KM 11 隔离开关QS 50 信号继电器KS 12 负荷开关QL 51 闪光继电器KFR 13 刀开关QK 52 差动继电器KD 14 刀熔开关QR 53 接地继电器KE 15 交流接触器KM 54 控制继电器KC 16 电阻器R 55 热继电器（热元件）KH 17 压敏电阻器RV 56 控制、选择转换开关SA 18 启动电阻器RS 57 行程开关ST 19 制动电阻器RB 58 微动开关SS 20 电容器 C 59 限位开关SL 21 电感器、电抗器L 60 按钮SB 22 变频器U 61 合闸按钮SBC 23 压力变换器BP 62 分闸按钮SBS 24 温度变换器BT 63 试验按钮SBT 25 避雷器 F 64 合闸线圈YC 26 黄色指示灯HY 65 跳闸线圈YT 27 绿色指示灯HG 66 接线柱X 28 红色指示灯HR 67 连接片XB 29 白色指示灯HW 68 端子板（排）XT 30 蓝色指示灯HB 69 插座XS 31 照明灯EL 70 插头XP 32 蓄电池GB 71 电流表PA 33 加热器EH 72 电压表PV 34 光指示器HL 73 有功电度表PJ 35 声音报警器HA 74 无功电度表PJR 36 二极管VD 75 有功功率表PW
2011-08-22 20:18:40 高压配电设备高压配电柜带电显示装置的改进高压配电柜又可称为高压开关柜，是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。高压配电柜 [1] 配电柜具有架空进出线、电缆进出线、母线联络等功能。配电柜应满足GB3906-1991"3-35 kV交流金属封闭开关设备"标准的有关要求，由柜体和断路器二大部分组成，柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。柜体的材料1)冷扎钢板或角钢(用于焊接柜); 2)敷铝锌钢板或镀锌钢板(用于组装柜). 3)不锈钢板(不导磁性). 4)铝板((不导磁性). 2.柜体的功能单元：1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构2)断路器室3)电缆室4)继电器和仪表室5)柜顶小母线室6)二次端子室柜内电器元件 1. 柜内常用一次电器元件(主回路设备)常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10] 电压互感器简称PT[如:JDZJ-10] 开关柜 [2]开关柜接地开关[如:JN15-12] 避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型] 隔离开关[如:GN19-12、GN30-12、GN25-12] 高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)] 高压接触器[如：JCZ3-10D/400A型] 高压熔断器[如：RN2-12、XRNP-12、RN1-12] 变压器[如:SC(L)系列干变、 S系列油变] 高压带电显示器[DXN-Q型,DXN-T型] 绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套] 主母线和分支母线 高压电抗器[如串联型:CKSC和起动电机型:QKSG] 负荷开关[如:FN26-12(L)、 FN16-12(Z)] 高压单相并联电容器[如:BFF12-30-1] 等等 2. 柜内常用的主 要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备: 继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转换开关，信号灯，电阻，按钮，微机综合保护装置等等。高压开关柜分类按断路器安装方式按断路器安装方式分为移开式(手车式)和固定式(1)移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如KYN28A-12。(2)固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。按安装地点按安装地点分为户内和户外(1)用于户内(用N表示);表示只能在户内安装使用，如：KYN28A-12等开关柜; (2)用于户外(用W表示);表示可以在户外安装使用，如: XLW等开关柜。按柜体结构按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例
元器件选型手册 (接插件部分) 浙江正泰仪器仪表有限责任公司
目录 前言 (2) 一、普通单双排插针 (3) 二、普通单双排插座 (4) 三、其他插针插座 (5) 3.1蜈蚣插座 (5) 3.2圆孔插座 (5) 3.3DIP芯片插座 (6) 3.4弯针 (6) 四、线对板连接器 (7) 4.1单排针座连接器 (7) 4.2简牛针座 (9) 4.3牛角针座 (9) 五、USB接口 (10) 六、天线及连接线 (11) 七、其他类型接插件 (12) 7.1FPC连接器 (12) 7.2凤凰端子 (13) 7.3PS2插座 (13) 7.4DF12系列连接器 (13) 7.5RJ45模块化插孔 (14) 7.6IC卡座 (14) 7.7SIM卡座 (14)
前言 1.范围 本手册对公司目前使用的接插件进行了分类，对接插件的描述进行了定义。 本手册仅用于公司产品设计选型时参考。 2.注意事项 本手册中部分物料因在规定的字符条件下无法描述清楚，故采用出图纸的方式，使用时，可以在PLM系统上直接查看或者下载。 本手册中物料描述的尺寸均未标明公差，如实际使用时对尺寸要求很高，请联系厂家出具规格承认书，或者参考GB/T 1804-2000。 所有物料的SAP描述均不能超过40个字符(包括空格)。
一、普通单双排插针 1.1SAP描述规范 双排单塑插针 2.54mm,2*14P,隔两排抽两排,针长16.5,深圳联颖 ①名称②脚间距③引脚数④（类型）⑤针尺寸⑥品牌 ①名称：单排单塑插针、双排单塑插针、单排双塑插针、双排双塑插针； ②脚间距：一般为2.54mm或2mm； ③引脚数：排数*单排引脚数； ④（类型）：如抽针，个别针加长等情况的说明，无特殊的可不写； ⑤针尺寸：针长表示针两头之间的长度。若PC=3mm默认不写，此时单塑插针， 只需要写出针长；双塑插针，则需要写明针长和PA面长度；a 1.2典型示例 a PC面为针插入PCB的一端，PA面为远离PCB的一端。
电气控制配电柜内常用电气元件符及实物图集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
电气控制配电柜内常用电气元件符号及实物图 一、断路器 低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。 断路器文字符号为：QF 断路器图形符号为： 二、接触器 接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V 和DC220V几种。 接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。 接触器文字符号为：KM 接触器图形符号为： 三、热继电器 热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。 热继电器文字符号：FR 热继电器图形符号： 四、中间继电器 中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。 当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。 中间继电器文字符号：KA 中间继电器图形符号： 五、按钮 在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。 按钮文字符号：SB 按钮图形符号： 按钮颜色要求： （1）“停止”按钮和“急停”按钮必须是红色。当按下红色按钮时必须使设备停止运行或断电。 （2）“启动”按钮的颜色是绿色。 （3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。 （4）“点动”的按钮必须是黑色。 （5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时，则必须是红色。
配电柜内常用电气元件大集合及解说 断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，小编以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。 1、断路器 低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。 断路器文字符号为：QF 断路器图形符号为： 2、接触器 接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V 和DC220V几种。 接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。 接触器文字符号为：KM
接触器图形符号为： 3、热继电器 热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。 4、中间继电器 中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大 （即增大继电器触头容 量）的继电器。 其实质是电压继电器， 但它的触头较多 （可多达 8 对）、触头容量可达 5-10A 、 动作灵敏。 当其他电器的触头对数不够时， 可借助中间继电器来扩展他们的触头对数， 也有通过中间继 电器实现触电通电容量的扩展。 热继电器文字符 号： 热继电器图形 FR
中间继电器文字符号：KA 中间继电器图形符号： 5、按钮 在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。常用的LA18、LA19、LA20 等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。 按钮文字符号：SB 按钮图形符号： 按钮颜色要求： （1）“停止”按钮和“急停”按钮必须是红色。当按下红色按钮时必须使设备停止运行或断电。 （2）“启动”按钮的颜色是绿色。 （3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。 （4）“点动”的按钮必须是黑色。 （5）“复位”（如有保护继电器的复位按钮）必须是蓝色，当复位按钮同时还有停止作用时， 则必须是红色。 6、指示灯 指示灯的作用：
元器件选型 元器件选型最近稍稍有点忙各处跑来跑去考察了一些企业的产品技术情况比较普遍的一个现象是研发人员无一例外的同声谴责采购和工艺部门对元器件控制不严致使电路板入检合格率低、到客户现场后频频出毛病。并举出了诸多文献实例和专家发言来佐证自己的论断并希望我也能随声附和几句可以借此给相关物料和制造部门施加一点压力但最后我让他们失望了。我给下的结论无一例外都是怪到了研发的头上。并送给了研发弟兄们几个总结性观点?在公司里研发队伍已经足够强势不必再由我添加压垮骆驼的那最后一根稻草?产品的可靠性水平和研发的强势程度成反比?电路设计错误和器件应用不当占了故障的八成因素。举几个简单例子一个电解电容紧挨着散热片焊接的与电解电容相关联的那部分电路参数容易漂现象和结果就是机器参数不稳绿色发光二极管的色调不一致外观看起来不美观发光管都有个波长的要求即使都是绿光波长的细微差别也会导致色差而设计文件上并没对发光管的波长做出规定某块电路工作不好发现将PCB板信号线的一个电感换成磁珠就好了于是就改了BOM单电路板上趴着个磁珠大肆生产了。常规理解看来磁珠似乎和电感的特性是相同的但事实上磁珠表现的是一个随频率变化的电阻特性是消耗性的而电感是储能特性是储存性的削峰填谷。即使从实际结果来看似乎更换器件后没问题但其实并没有搞通真正的器件机理。病虽然莫名其妙的好了但病毒的隐患仍在。宜将剩勇追穷寇不可沽名学霸王毛。主。席教导我们做电路要对电路和器件穷根究底。还有很多类似的问题比如散热似乎热设计只和机箱内温度有关却忽视了一个致命的问题温度系数即使温度不够高到烫手的地步温度的升高是否会导致温漂温漂后的参数值是否会将器件的特征参数推到电路正常工作的边缘比如降额几乎所有工程师都说我们降额了基本降了50余量是足够的这个问题肯定没有。那么降额时所有该降额的参数都降到了安全范围吗同一类功能的器件换了不同封装形式或生产工艺的时候
超详细的电子元器件选型指南（电阻器） 电阻器，简称电阻（Resistor,通常用“R”表示）是电路元件中应用最广的一种，在电子设备中约占元件总数的30%以上，其性能好坏对电路工作的稳定性有极大影响。它的主要用途是稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏置电阻等。 一、基础知识 1.电阻的分类 电阻器的种类有很多，通常分为三大类：固定电阻、可变电阻、特殊电阻。固定电阻按照制作材料和工艺的不同，主要分为以下四大类： 2.电阻的型号命名方法 电阻器、电位器的命名由四部分组成：主称、材料、特征和序号。
3.主要性能指标 （1）标称阻值 产品上标示的阻值，单位为欧，千欧，兆欧，标称阻值都应符合下表所列数值乘 以10n倍（n为整数）。
（2）允许误差 电阻和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度。允许误差的等级如下表所示。 （3）额定功率 在规定的环境温度和湿度下，假定周围的空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率，一般选用其额定功率比它在电路中消耗的功率高1-2倍。额定功率分19个等级，常用的有0.05W、0.125W、0.25W、0.5W、1W、2W、3W、5W、7W、10W。 （4）最高工作电压 电阻在长期工作不发生过热或电击穿损坏时的电压。如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。 （5）稳定性 稳定性是衡量电阻器在外界条件（温度、湿度、电压、时间、负荷性质等）作用下电阻变化的程度。
温度系数a，表示温度每变化1度时，电阻器阻值的相对变化量; 电压系数av，表示电压每变化1伏时，电阻器阻值的相对变化量。 二、电阻器选型与运用 在电子电路设计的时候，应根据电子设备的技术指标、电路的具体要求和电阻的特性参数“因地制宜”地来选用电阻的型号和误差等级；额定功率应大于实际消耗功率的1.5-2倍；电阻装接前要测量核对，尤其是要求较高时，还要人工老化处理，提高稳定性。下面是有关电阻的选型基本原则。 1.电阻器的归一化选型 归一化选型原则只是针对电阻选型的一个“轮廓”，根据以往工程师的选型经验总结出来的，具有大众化的选型意义，在要求严格的电路设计中，还需要根据具体电路设计中的电器要求对电阻选型进行进一步的考量。 （1）金属膜电阻器：1W以下功率优选金属膜电阻；1W及1W以上功率优选金属氧化膜电阻； （2）熔断电阻器：不推荐使用。反应速度慢，不可恢复。建议使用反应快速、可恢复的器件，以达到保护的效果，并减少维修成本。 （3）绕线电阻器：大功率电阻器。 （4）集成电阻器：贴片化。插装项目只保留并联式，插装的独立式项目将逐步淘汰，用同一分类的片状集成电阻器替代。 （5）片状厚膜电阻器：在逐步向小型化、大功率方向发展，优选库会随着适应发展方向的变化而动态调整。这类电阻器是小功率电阻的优选对象。 （6）片状薄膜电阻器：建议使用较高精度类别。
