温度传感器的应用及原理 温度测量应用非常广泛，不仅生产工艺需要温度控制，有些电子产品还需对它们自身的温度进行测量，如计算机要监控CPU的温度，马达控制器要知道功率驱动IC的温度等等，下面介绍几种常用的温度传感器。 温度是实际应用中经常需要测试的参数，从钢铁制造到半导体生产，很多工艺都要依靠温度来实现，温度传感器是应用系统与现实世界之间的桥梁。本文对不同的温度传感器进行简要概述，并介绍与电路系统之间的接口。 热敏电阻器 用来测量温度的传感器种类很多，热敏电阻器就是其中之一。许多热敏电阻具有负温度系数(NTC)，也就是说温度下降时它的电阻值会升高。在所有被动式温度传感器中，热敏电阻的灵敏度(即温度每变化一度时电阻的变化)最高，但热敏电阻的电阻/温度曲线是非线性的。表1是一个典型的NTC热敏电阻器性能参数。 这些数据是对Vishay-Dale热敏电阻进行量测得到的，但它也代表了NTC热敏电阻的总体情况。其中电阻值以一个比率形式给出(R/R25)，该比率表示当前温度下的阻值与25℃时的阻值之比，通常同一系列的热敏电阻器具有类似的特性和相同电阻/温度曲线。以表1中的热敏电阻系列为例，25℃时阻值为10KΩ的电阻，在0℃时电阻为28.1KΩ，60℃时电阻为4.086KΩ；与此类似，25℃时电阻为5KΩ的热敏电阻在0℃时电阻则为 14.050KΩ。 图1是热敏电阻的温度曲线，可以看到电阻/温度曲线是非线性的。
虽然这里的热敏电阻数据以10℃为增量，但有些热敏电阻可以以5℃甚至1℃为增量。如果想要知道两点之间某一温度下的阻值，可以用这个曲线来估计，也可以直接计算出电阻值，计算公式如下： 这里T指开氏绝对温度，A、B、C、D是常数，根据热敏电阻的特性而各有不同，这些参数由热敏电阻的制造商提供。 热敏电阻一般有一个误差范围，用来规定样品之间的一致性。根据使用的材料不同，误差值通常在1%至10%之间。有些热敏电阻设计成应用时可以互换，用于不能进行现场调节的场合，例如一台仪器，用户或现场工程师只能更换热敏电阻而无法进行校准，这种热敏电阻比普通的精度要高很多，也要贵得多。 图2是利用热敏电阻测量温度的典型电路。电阻R1将热敏电阻的电压拉升到参考电压，一般它与ADC的参考电压一致，因此如果ADC的参考电压是5V，Vref 也将是5V。热敏电阻和电阻串联产生分压，其阻值变化使得节点处的电压也产生变化，该电路的精度取决于热敏电阻和电阻的误差以及参考电压的精度。
第一章测量技术基础 检测系统的基本概念 检测系统(测试系统 /测量系统 1、定义:确定被测对象的属性和量值为目的的全部操作 2、被测对象:宇宙万物(固液气体、动物、植物、天体…… 3、被测信息:物理量(光、电、力、热、磁、声、… 化学量(PH 、成份… 生物量(酶、葡萄糖、… 4检测技术是实验科学的一部分, 主要研究各种物理量的测量原理和信号分析处理方法。 检测技术是信息技术的重要组成部分, 它所研究的内容是信息的提取与处理的理论、方法和技术。 5信息与信号 信息是指客观世界物质运动的内容。 如:天气较冷、某处地震、刀具发生了磨损、李四病了。 信号是指信息的表现形式。 如:刀具磨损,切削力会加大;李四病了,可能会发烧;等等。 6检测技术是进行各种科学实验研究和生产过程参数测量必不可少的手段, 起着人的感官的作用。
简单的检测系统可以只有一个模块, 如玻璃管温度计。它直接将被测温度变化转化为液面示值。没有电量转换和分析电路,很简单,但精度低,无法实现测量自动化。 为提高测量精度和自动化程度, 以便于和其它环节一起构成自动化装置, 通常先将被测物理量转换为电量,再对电信号进行处理和输出。 B ……在电工、电子等课程中讲授,大多数不属于本课程的范围。 检测系统的组成 一般说来,检测系统由传感器、中间变换装置和显示记录装置三部分组成。 传感器将被测物理量 (如噪声 , 温度检出并转换为电量,中间变换装置对接收到的电信号用硬件电路进行分析处理或经 A/D变换后用软件进行信号分析,显示记录装置则将测量结果显示出来,提供给观察者或其它自动控制装置。 第二章传感器概述 传感器的组成和分类 一、传感器定义 传感器是一种以一定的精确度把被测量转成与之有确定关系的, 便于应用的某种物理量的测量装置。 传感器名称:变送器、变换器、探测器、敏感元件、换能器、一次仪表、探头等 二、传感器的组成 三、传感器的分类 按被测参数分类:温度、压力、位移、速度等
《传感器原理与应用》作业参考答案 作业一 1.传感器有哪些组成部分在检测过程中各起什么作用 答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。 各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。 2.传感器有哪些分类方法各有哪些传感器 答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。 3.测量误差是如何分类的 答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。 4.弹性敏感元件在传感器中起什么作用 答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量（如力、位移、速度、压力等）的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。 5.弹性敏感元件有哪几种基本形式各有什么用途和特点 答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。 变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。空心圆柱体的灵敏度相对实心轴要高许多，在同样的截面积下，轴的直径可加大数倍，这样可提高轴的抗弯能力，但其过载能力相对弱，载荷较大时会产生较明显的桶形形变，使输出应变复杂而影响精度。环状敏感元件一般为等截面圆环结构，圆环受力后容易变形，所以它的灵敏度较高，多用于测量较小的力，缺点是圆环加工困难，环的各个部位的应变及应力都不相等。悬臂梁的特点是结构简单，易于加工，输出位移(或应变)大，灵敏度高，所以常用于较小力的测量。扭转轴式弹性敏感元件用于测量力矩和转矩。 变换压力的弹性敏感元件通常有弹簧管、波纹管、等截面薄板、波纹膜片和膜盒、薄壁圆筒和薄壁半球等。弹簧管可以把压力变换成位移，且弹簧管的自由端的位移量、中心角的变化量与压力p成正比，其刚度较大，灵敏度较小，但过载能力强，常用于测量较大压力。波纹管的线性特性易被破坏，因此它主要用于测量较小压力或压差测量中。 作业二 1.何谓电阻式传感器它主要分成哪几种 答：电阻式传感器是将被测量转换成电阻值，再经相应测量电路处理后，在显示器记录仪上显示或记
传感器原理与应用心得 张宝龙电信工二班201400121099 传感器应用极其广泛，而且种类繁多，涉及的学科也很多，通过对传感器的学习让我基本了解了传感器的基本概念及传感器的静、动态特性电阻式、电感式传感器的结构、工作原理及应用。 传感器的特性主要是指输出入输入之间的关系。当输入量为常量或变化很慢时，其关系为静态特性。当输入量随时间变换较快时，其关系为动态特性。 传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。表征传感器静态特性的主要参数有：线性度、灵敏度、迟滞、重复性、漂移等。 所谓动态特性，是指传感器在输入变化时，它的输出的特性。在实际工作中，传感器的动态特性常用它对某些标准输入信号的响应来表示。这是因为传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。最常用的标准输入信号有阶跃信号和正弦信号两种，所以传感器的动态特性也常用阶跃响应和频率响应来表示。 传感器的作用主要是感受和响应规定的被测量，并按一定规律
将其转换成有用输出，特别是完成非电量到电量的转换。传感器的组成并无严格的规定。一般说来，可以把传感器看做由敏感元件和变换元件两部分组成，。 通过最近的学习，是我了解到在实际中使用传感器的选择一定要慎重。我们可以根据测量对象与测量环境确定传感器的类型。其次，当我们在选择传感器时要注意传感器的灵敏度，频率响应范围，线性范围，稳定性，精度等。 人们为了从外界获取信息，必须借助于感觉器官。而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况，就需要传感器。因此可以说，传感器是人类五官的延长，又称之为电五官。 新技术革命的到来，世界开始进入信息时代。在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。 通过对这门课的学习开阔了我的视野，让我了解了以前没有了解的东西。在老师的指导下让我明白了学习要有自觉性，要自己积极主动地去学习。
部分课后作业答案 2-8． 标称电阻为100Ω的应变计贴在弹性试件上。设试件的截面积 S=1×10-5m 2，弹性模量E=2×1011 N ／m 2，若由1．0×104N 的拉力作用，使应变计的电阻相对变化为1％，试求此应变计的灵敏度系数。 解：∵灵敏度系数ε R R K /?= ，又已知 %1=?R R ，F=1.0×104 N ，S=1×10-5m 2， ∴ )/(101101100.129254m N m N S F ?=??==-σ 由εσ?=E ，可得3 2 1129105) /(102)/(101-?=??==m N m N E σ ε 所以，灵敏度系数2105% 1/3 =?= ?= -ε R R K 2-9． 将4片相同的金属丝应变片贴在实心圆柱形测力弹性元件上，如题2.9图所示。设应变片的灵敏度系数K=2，作用力F=1 000kg 。圆柱形横截面半径r=1cm ，弹性元件的杨氏模量E=2×107N ／cm 2，泊松比μ＝0.285。求： (1)画出应变片贴在圆柱上的位置图及相应测量电桥的原理图； (2)各应变片的应变ε； (3)若测量电路采用电桥电路，设供电桥电压E ＝6V ，桥路输出电压U o 为多少? (4)这种测量方法对环境温度的变化能否具有补偿作用?试说明原因。 解：⑴将R 1～R 4四片应变片按图2－9（a ）所示粘贴，其中R 1、R 3沿轴向粘贴，测量轴向应变，R 2、R 4沿径向粘贴，测量径向应变。 测量电桥为全桥测量电路， R 1与R 3置于电桥的一对角线上，R 2与R 4置于电桥的另一对角线上，如右图2－9（b ）所示。 题2.9 图 ⑵∵ ) (1500105.1) /(102)01.0(14.3/8.9100032 722 μεπσ ε=?=???=== = -cm N m N E r F E A F E
一：填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件， 测量电路三个部分组成。 2.半导体应变计应用较普遍的有体型、薄膜型、扩散型、外延型等。 3.光电式传感器是将光信号转换为电信号的光敏元件，根据光电效应可以分为 外光电效应，光电效应，热释电效应三种。 4.亮电流与暗电流之差称为光电流。 5.光电管的工作点应选在光电流与阳极电压无关的饱和区域。 6.金属丝应变传感器设计过程中为了减少横向效应，可采用直线栅式应变计 和箔式应变计结构。 7.反射式光纤位移传感器在位移-输出曲线的前坡区呈线性关系，在后坡区与 距离的平方成反比关系。 8.根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感 器。 9.画出达林顿光电三极管部接线方式： U CE 10.灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示k（x）=Δy/Δx 。 11.线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端基线性度、独立线性度、最小二乘法线性度等。最常用的是最
小二乘法线性度。 12.根据敏感元件材料的不同，将应变计分为金属式和半导体式两大 类。 13.利用热效应的光电传感器包含光---热、热---电两个阶段的信息变换过程。 14.应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿 法、计算机补偿法、应变计补偿法、热敏电阻补偿法。 15.应变式传感器一般是由电阻应变片和测量电路两部分组成。 16.传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 17.在光照射下，电子逸出物体表面向外发射的现象称为外光电效应，入 射光强改变物质导电率的物理现象称为光电效应。 18.光电管是一个装有光电阴极和阳极的真空玻璃管。 19.光电管的频率响应是指一定频率的调制光照射时光电输出的电流随频率变 化的关系，与其物理结构、工作状态、负载以及入射光波长等因素有关。多数光电器件灵敏度与调制频率的关系为Sr（f）=Sr。/(1+4π2f2τ2) 20.光电效应可分为光电导效应和光生伏特效应。 21.国家标准GB 7665--87对传感器下的定义是：能够感受规定的被测量并按照 一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。 22.传感器按输出量是模拟量还是数字量，可分为模拟量传感器和数字量传感器 23.传感器静态特性的灵敏度用公式表示为：k(x)=输出量的变化值/输入量的变 化值=△y/△x 24.应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；
《传感器与检测技术》试题 一、填空：（20分） 1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。（2分） 2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。 4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A T T B A 0d )(N N ln )T T (e k 0σ-σ?+-。在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。 5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。（2分） 6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分） 7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分） 8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。（2分） 1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积 增大时，铁心上线圈的电感量（①增大，②减小，③不变）。 2、在平行极板电容传感器的输入被测量与输出电容值之间的关 系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。 3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈 的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。 4、传感器是能感受规定的被测量并按照一定规律转换成可用输 出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件
传感器原理及其应用 第一章传感器的一般特性 1）信息技术包括计算机技术、通信技术和传感器技术，是现代信息产业的三大支柱。 2）传感器又称变换器、探测器或检测器，是获取信息的工具 广义：传感器是一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。 狭义：能把外界非电信息转换成电信号输出的器件。 国家标准（GB7665-87）：定义：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。 3）传感器的组成： 敏感元件是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。 转换元件：将敏感元件输出的非电物理量转换成电路参数或电量。 基本转换电路：上述电路参数接入基本转换电路（简称转换电路），便可转换成电量输出。 4）传感器的静态性能指标 （1）灵敏度 定义: 传感器输出量的变化值与相应的被测量（输入量）的变化值之比, 传感器输出曲线的斜率就是其灵敏度。 ①纯线性传感器灵敏度为常数，与输入量大小无关；②非线性传感器灵敏度与x有关。（2）线性度 定义:传感器的输入-输出校准曲线与理论拟合直线之间的最大偏离与传感器满量程输出之比，称为传感器的“非线性误差”或“线性度”。 线性度又可分为： ①绝对线性度：为传感器的实际平均输出特性曲线与理论直线的最大偏差。 ②端基线性度：传感器实际平均输出特性曲线对端基直线的最大偏差。 端基直线定义：实际平均输出特性首、末两端点的连线。 ③零基线性度：传感器实际平均输出特性曲线对零基直线的最大偏差。 ④独立线性度：以最佳直线作为参考直线的线性度。 ⑤最小二乘线性度：用最小二乘法求得校准数据的理论直线。 （3）迟滞 定义：对某一输入量，传感器在正行程时的输出量不同于其在反行程时的输出量，这一现象称为迟滞。 即：传感器在正(输入量增大)反（输入量减小）行程中输出输入曲线不重合称为迟滞。 （4）重复性 定义：在相同工作条件下，在一段短的时间间隔内，同一输入量值多次测量所得的输
:填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件 测量电路三个部分组成。 2.金属丝应变传感器设计过程中为了减少横向效应，可米用直线栅式应变计 和箔式应变计结构。 3. 根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感器 4. 灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示 k （x）=△ y△ x。 5. 线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端 基线性度、独立线性度、最小二乘法线性度等。最常用的是最小二乘法线性 度。 6. 根据敏感元件材料的不同，将应变计分为金属式和半导体式两大类。 7. 应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿法、 计算机补偿法、应变计补偿法、热敏电阻补偿法。 8. 应变式传感器一般是由电阻应变片和测量电路两部分组成。 9. 传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 10. 国家标准GB7665--87对传感器下的定义是：能够感受规定的被测量并按照一定 的规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。11. 传感器按输出量是模拟量还是数字量， 可分为模拟量传感器和数字量传感器12. 传感器静态特性的灵敏度用公式表示为：心）=输出量的变化值/输入量的变化 值=△ y/ △ x 13. 应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；蠕 变小；机械滞后小；耐疲劳性好；具有足够的稳定性能：对弹性元件和应变计不产生化学腐蚀作用；有适当的储存期；应有较大的温度适用范围。 14. 根据传感器感知外界信息所依据的基本校园，可以将传感器分成三大类：物理传 感器，化学传感器，生物传感器。
《传感器原理及检测技术》复习题 一、选择题 1、传感器中直接感受被测量的部分是（B） A.转换元件 B.敏感元件 C.转换电路 D.调理电路 2、属于传感器静态特性指标的是（D） A.幅频特性 B.阻尼比 C.相频特性 D.灵敏度 3、属于传感器时域动态特性指标的是（A） A.阶跃响应 B.固有频率 C.临界频率 D.阻尼比 4、属于传感器动态特性指标的是（C） A.量程 B.灵敏度 C.阻尼比 D.重复性 5、传感器能感知的输入变化量越小，表示传感器的（D） A.线性度越好 B.迟滞越小 C.重复性越好 D.分辨力越高 6、衡量在同一工作条件下，对同一被测量进行多次连续测量所得结果之间的不一致程度的指标是（A） A.重复性 B.稳定性 C.线性度 D.灵敏度 7、一般以室温条件下经过一定的时间间隔后，传感器的输出与起始标定时输出的差异来表示传感器的（C） A.灵敏度 B.线性度 C.稳定性 D.重复性 8、传感器的线性围愈宽，表明传感器工作在线性区域且传感器的（A） A.工作量程愈大 B.工作量程愈小 C.精确度愈高 D.精确度愈低 9、表示传感器或传感检测系统对被测物理量变化的反应能力的量为（B） A.线性度 B.灵敏度 C.重复性 D.稳定性 10、在明确传感器输入/输出变换关系的前提下，利用某种标准器具产生已知的标准非电量输入，确定其输出电量与输入量之间关系的过程，称为（C） A.校准 B.测量 C.标定 D.审核 11、按传感器能量源分类，以下传感器不属于能量转换型的是（D） A.压电式传感器 B.热电式传感器 C.光电式传感器 D.压阻式传感器 12、某温度计测量围是－20℃～+200℃，其量程为（B） A. 200℃ B. 220℃ C. 180℃ D. 240℃ 13、某温度测量仪的输入—输出特性为线性，被测温度为20℃时，输出电压为10mV，被测温度为25℃时，输出电压为15mV，则该传感器的灵敏度为（D） A. 5mv/℃ B. 10mv/℃ C. 2mv/℃ D. 1mv//℃ 14、热电偶的T端称为（C） A.参考端 B.自由端 C.工作端 D.冷端 15、随着温度的升高，NTC型热敏电阻的电阻率会（B） A.迅速增加 B.迅速减小 C.缓慢增加 D.缓慢减小 16、有一温度计，测量围为0~200o C，精度为0.5级，该表可能出现的最大绝对误差为（A） A.1 o C B.0.5 o C C.10 o C D.200 o C 17、热电偶式温度传感器的工作原理是基于（B） A.压电效应 B.热电效应 C.应变效应 D.光电效应
传感器及应用教学大纲 一、课程说明 课程性质：专业核心课 课程描述： “传感器技术”是电子、机电与自动控制类专业的专业核心课，是必修课。通过本课程的学习，学生能了解传感器的基本概念、传感器的构成、传感器工作的有关定律、传感器的作用、传感器和现代检测技术发展的趋势。其作用是通过本课程的学习，培养学生利用现代电子技术、传感器技术和计算机技术解决生产实际中信息采集与处理问题的能力，为工业测控系统的设计与开发奠定基础。知识目标：掌握主要传感器的原理、特性，各种应用条件下传感器的选用原则和应用电路设计。 技能目标：独立分析、解决传感器方面问题的能力；利用网络、数据手册、厂商名录等获取和查阅传感器技术资料的能力。 素质目标：具有较强的专业素质，不断进行创新。 教学重点与难点： 课程重点：电阻式、电感式传感器的原理与应用，霍尔式传感器，电流、电压传感器。 课程难点：各种传感器的温度误差与补偿，电容式传感器的屏蔽技术，光纤传感器的原理。 适用专业：机电一体化、电气自动化专业 学时数：80学时 二、教学目的与内容 1 传感器技术基础（2学时） 教学目的与要求： 明确“传感器技术”在专业培养计划中的地位，课程的性质、任务和大体内容，传感器在现代生产、生活中的作用。了解检测技术与传感器的定义、组成、作用和分类，了解传感器的静、动态特性，掌握传感器常用的技术指标。 教学重点与难点： 教学重点：传感器的定义、组成和作用 教学难点：传感器的技术指标 教学内容： 1）传感器简介 （1）传感器的定义
（2）传感器的组成与作用 2）传感器的分类 （1）按工作原理分 （2）按被测量分 （3）按输出信号性质分 3）传感器的特性及主要技术指标 （1）静态特性和动态特性 （2）主要技术指标 2 电阻式传感器（6学时） 教学目的与要求： 理解电阻式传感器的组成和基本原理，了解电阻式传感器的常用类型。掌握应变片式传感器的形式、特点、应用方法和转换电路。 教学重点与难点： 教学重点：电阻式传感器的组成和基本原理 教学难点：电阻应变片的工作原理 教学内容： 1）电位器式传感器（2学时） （1）电位器式传感器的基本工作原理 （2）电位器式传感器的输出特性 （3）电位器式传感器的特性 （4）电位器式位移传感器 2）应变式传感器（2学时） （1）电阻应变片的结构和工作原理 （2）电阻应变片的特性 （3）测量电路 （4）温度误差与补偿 3）压阻式传感器（2学时） （1）压阻效应 （2）结构与特性 （3）固态压阻传感器测量电路 （4）温度补偿 3 变磁阻式传感器（4学时） 教学目的与要求： 掌握三种变磁阻式传感器（电感式传感器、差分变压器式传感器、电涡流式传感器）的基本结构和工作原理，了解上述传感器将非电量信号转换成电信号的过程，了解三种变磁阻式传感器的特点、
本文档根据老师最后一次课上课时所说的相关内容并根据我自己的个人情况简要整理，相对简洁，和大家分享一下。考虑到老师说的内容和考试内容相比，可能不够完整；而且个人水平有限，不可能把握的很准确，所以只是参考而已。。。建议大家根据自己的理解补充完善~ 第一章：传感器概论 1、传感器的定义：传感器（或敏感元件）基于一定的变换原理/规律将被测量（主要是非电量的测量，可采用非电量电测技术）转换成电量信号。变换原理/规律涉及到物理、化学、生物学、材料学等学科。 2、传感器的组成：传感器一般由敏感元件（将非电量变成某一中间量）、转换元件（将中间量转换成电量）、测量电路（将转换元件输出的电量变换成可直接利用的电信号）三部分组成，有的传感器还需加上辅助电源。 3、传感器的分类 按变换原理分类——>利用不同的效应构成物理型、化学型、生物型等传感器。 按构成原理分类： 结构型：依靠机械结构参数变化来实现变换。 物性型：利用材料本身的物理性质来实现变换。 按输入量的不同分类——>温度、压力、位移、流量、速度等传感器 按变换工作原理分类: 电路参数型:电阻型、电容型、电感型传感器 按参电量如：Q（电量）、I、U、E 等分类:磁电型、热电型、压电型、霍尔型、光电式传感器 4、传感器技术的发展动向： 教材表述：发现新现象、开发新材料、采用微细加工技术、研制多功能集成传感器、智能化传感器、新一代航天传感器、仿生传感器 老师表述：微型化、集成化、廉价。 第二章：传感器的一般特性 1、静态特性 检测系统的四种典型静态特性 线性度：传感器的输出与输入之间的线性程度。传感器的理想输出-输入特性是线性的。 灵敏度：系统在静态工作的条件下，其单位输入所产生的输出，实为拟合曲线上某点的斜率。 即S N=输入量的变化/输出量的变化=dy/dx 迟滞性：特性表明传感器在正（输入量增大）反（输入量减小）行程期间输出-输入特性曲线不重合的程度。 （产生的原因：传感器机械部分存在的不可避免的缺陷。） 重复性：重复性表示传感器在输入量按同一方向作全量程多次测量时所得特性曲线不一致程度。曲线的重复性好，误差也小。产生的原因与迟滞性类似。 精确度. 测量范围和量程. 零漂和温漂. 2、动态特性：（传感器对激励（输入）的响应（输出）特性） 动态误差：输出信号不与输入信号具有完全相同的时间函数，它们之间的差异。包括：稳态动态误差、暂态动态误差

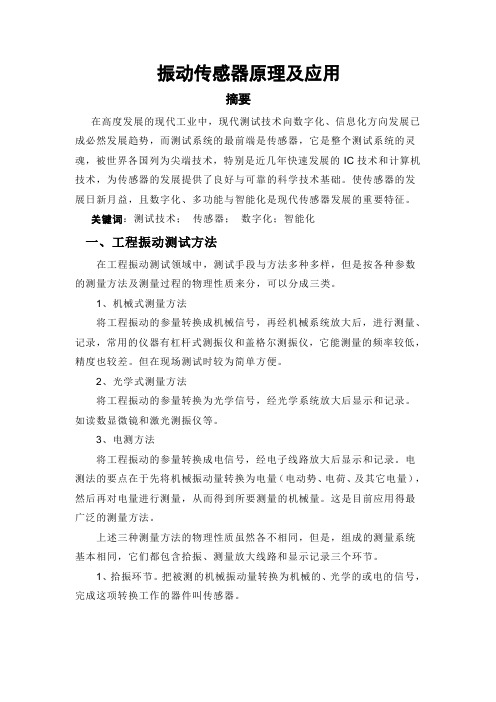

振动传感器种类、原理及发展趋势 【摘要】振动传感器是一种能感受机械运动振动的参量(振动速度、频率，加速度等)并转换成可用输出信号的传感器。 在高度发展的现代工业中，现代测试技术向数字化、信息化方向发展已成必然发展趋势，而测试系统的最前端是传感器，它是整个测试系统的灵魂，被世界各国列为尖端技术，特别是近几年快速发展的IC技术和计算机技术，为传感器的发展提供了良好与可靠的科学技术基础。使传感器的发展日新月益，且数字化、多功能与智能化是现代传感器发展的重要特征。 【关键词】种类；原理；发展趋势 【Abstract】:Vibration transducer is atransducer that can feel the vibration of a mechanical movement parameters (frequency of the vibration velocity, acceleration, etc.) and converted into usable output signal of the sensor. At the height of the development of modern industry, modern testing technology to digitization, information management has become an inevitable trend of development, and testing system for the front end is the sensor, it is the soul of an entire test system, is listed as a leading-edge technology around the world, particularly in recent years, the rapid development of IC technology and computer technology, the development of a sensor provides a good and reliable scientific and technology base. Place the sensor development, Crescent IK, and multipurpose digital, is a modern and intelligent sensor development, an important feature. 【Keywords】:type , principle , inevitable trend of development 振动传感器的分类
《传感器原理及应用》 实 验 指 导 书 测控技术实验室
实验一金属箔式应变片----单臂、半臂、全桥性能实验 一、实验目的：了解金属箔式应变片的应变效应，单臂、半臂、全电桥工 作原理和性能。 二、基本原理：电阻丝在外力作用下发生机械变形时,其电阻值发生变化, 这就是电阻应变效应,描述电阻应变效应的关系式为:ΔR/R=Kε式中:ΔR/R 为:ΔR/R电阻丝电阻相对变化, K为应变灵敏系数, ε=ΔL/L为电阻丝长度相对变化, 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换被测部件受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。对单臂电桥输出电压Uο1=Ek?/4。在半桥性能实验中，不同受力方向的两只应变片接入电桥作为邻边，电桥输出灵敏度提高，非线性得到改善。当应变片阻值和应变量相同时，其桥路输出电压Uο2=Ek?/2。在全桥测量电路中，将受力性质相同的两应变片接入电桥对边，不同的接入邻边，当应变片初始阻力值：R1=R2=R3=R4，其变化值ΔR1=ΔR2=ΔR3=ΔR4时，其桥路输出电压Uο3=Ek?。其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差均得到改善。 三、实验设备：应变式传感器实验模板、应变式传感器、砝码、数显表、 ±15V、±4V直流电源、万用表。 四、实验方法和要求： 1、根据电子电路知识，实验前设计出实验电路连线图。 2、独力完成实验电路连线。 3、找出这三种电桥输出电压与加负载重量之间的关系，并作出V o=F(m) 的关系曲线。
4、分析、计算三种不同桥路的系统灵敏度S=ΔU/ΔW（ΔU输出电压变化 量，ΔW重量变化量）和非线性误差：δf1=Δm/yF·s×100%式中Δm为 输出值（多次测量时为平均值）与拟合直线的最大偏差：yF·s满量程 输出平均值，此处为200g。 五、思考题 1、单臂电桥时，作为桥臂电阻应变片应选用：（1）正（受拉）应变片（2） 负（受压）应变片（3）正、负应变片均可以。 2、半桥测量时两片不同受力状态的电阻应变片接入电桥时，应放在：（1） 对边（2）邻边。 3、全桥测量中，当两组对边（R1、R3为对边）电阻值R相同时，即R1=R3， R2=R4，而R1≠R2时，是否可以组成全桥：（1）可以（2）不可以。
河南工程学院 2017年秋《传感器原理与检测技术》试卷 批次专业：2016年春季-电气工程及其自动化(专升本)课程：传感器原理与检测技术(专升本)总时长：180分钟 1.( 单选题) 仪表的精度等级是用仪表的( )来表示的。(本题 2.0分) A、相对误差 B、绝对误差 C、引用误差 D、使用误差 学生答案： 标准答案：C 解析： 得分：0 2.( 单选题) 下列不是电感式传感器的是( )。(本题2.0分) A、变磁阻式自感传感器 B、电涡流式传感器 C、差动变压器式互感传感器 D、霍尔元件式传感器 学生答案： 标准答案：D 解析： 得分：0
3.( 单选题) 常用于制作超声波探头的材料是( )(本题2.0分) A、应变片 B、热电偶 C、压电晶体 D、霍尔元件 学生答案： 标准答案：C 解析： 得分：0 4.( 单选题) 下列不可以直接测量温度的传感器是( )。(本题2.0分) A、金属应变片式传感器 B、红外线传感器 C、光纤传感器 D、热电偶传感器 学生答案： 标准答案：A 解析： 得分：0 5.( 单选题) 压电式传感器目前多用于测量( )。(本题2.0分) A、静态的力或压力 B、动态的力或压力 C、速度 D、加速度 学生答案： 标准答案：D 解析： 得分：0
6.( 单选题) 变气隙式自感传感器,当街铁移动靠近铁芯时,铁芯上的线圈电感量( )。(本题2.0分) A、增加 B、减小 C、不变 D、不能判断 学生答案： 标准答案：A 解析： 得分：0 7.( 单选题) 在车间用带微机的数字式测温仪表测量炉膛的温度时,应采用( ) 较为妥当。(本题2.0分) A、计算修正法 B、仪表机械零点调整法 C、冰浴法 D、冷端补偿器法(电桥补偿法) 学生答案： 标准答案：D 解析： 得分：0 8.( 单选题) 下列几种误差中,属于随机误差的有( )。(本题2.0分) A、仪表未校零所引起的误差 B、测频时的量化误差 C、测频时的标准频率误差 D、读数错误
全向振动传感器 它是一种全方位固态振动控制器件，传感部分采用目前最先进的固态加速度检测器件，既对振动有很高的检测灵敏度，也对周围环境的声音信号抑制，具有很强的抗干扰能力。 目前所出现的振动传感器为一弹簧振子,通过碰撞实现振动感应,主要缺点是有方向性,可靠性差。针对这一缺陷,本方案使用的传感器, 克服了这一弱点。敏感器件采用压电陶瓷片,置于一密闭腔中,两侧为金属小球,空腔设计为球形, 以利用小球滚动。在三维空间中,无论传感器在什么方位,始终有小球与压电陶瓷片接触。在振动时,小球对压电陶瓷片压力变化,产生脉动电压, 从而实现振动感应。因为本振动传感器的输出电压幅度主要取决于振动强度,在不同方向上振动, 输出电压太小差别不大，故为全方向性。 (1) 全向振动传感器工作原理 全向振动传感器,是一种目前广泛应用的报警检测传感器，它内部用压电陶瓷片加弹簧重锤结构检测振动信号，并通过LM358等运放放大并输出控制信号。如图2-8所示为全向振动传感器电路图。 ND-2采用特别设计的低功耗检测控制芯片，静态耗电小于1μA ，是目前振动传感器中耗电最小的器件。为了方便使用，采用引线方式。引线连接方式：红线为电源正极，绿线为输出端，黑线为地。如图2-9所示为ND-2引线图。 当检测到振动大于一定幅度时，动作指示灯点亮，并发出报警。振动检测的灵敏度可以通过灵敏度调节旋钮调节，顺时针灵敏度增加，逆时针灵敏度降低。 3V 图2-8 全向振动传感器电路图 红 绿 黑 图2-9 ND-2引线图 如图2-10所示，ND-2采用集电极开路输出方式，其内部三极管的控制电流不小于10mA 。受内部定时器的控制，每检测出一次振动信号，三极管导通5秒，
2015春机械智能专业传感器原理与应用试题试卷号7550 1．测量是借助专用的技术和设备，通过和，取得被测对象的某个量的大小和符号。 2．电阻应变片的初始电阻R0是指应变片未粘贴时，在室温下测得的电阻。 3．工业和计量部门常用的热电阻，我国统一设计的定型产品是热电阻和 热电阻。 4．闭磁路变隙式单线圈电感传感器与灵敏度及线性度式相矛盾的。 5．所谓光栅，从它的功能上看，就是刻线间距很小的。 6．螺线管式差动变压器传感器中，零点残余电压是评定差动变压器性能的主要指标之一。它的存在造成传感器在附近灵敏度降低、测量大等。 7．电涡流式传感器的测量系统由和两部分组成，利用两者之间的耦合来完成测量任务。 8．电容式传感器中，变面积式常用于较大的测量。 9．振筒式传感器用薄壁圆筒将被测气体或密度的变化转换成频率的变化。10．光敏三极管可以看成普通三极管的集电结用代替的结果。通常基极不引出，只有两个电极。 11．热电偶中，接触电势是由互相接触的两种金属导体内造成的；温差电势是由金属两端温度不同引起造成的。 12．硅光电池的结构是在N型硅片上渗入P型杂质形成一个大面积而成。13．对某种物体产生有一个的限制，称为红限。 14．电位器是一种将机械转换成电阻或电压的机电传感元件。
1．单线圈螺线管式电感传感器广泛用于测量（）。 A．大量程角位移 B．小量程角位移 C．大量程直线位移 D．小量程直线位移 2．用热电阻测温时，热电阻在电桥中采用三线制接法的目的是（）。 A.接线方便 B.减小引线电阻变化产生的测量误差 C.减小桥路中其它电阻对热电阻的影响 D.减小桥路中电源对热电阻的影响 3. 压电石英晶体表面上产生的电荷密度与（）。 A.晶体厚度成反比 B.晶体面积成正比 C.作用在晶片上的压力成正比 D.剩余极化强度成正比 4.当一定波长入射光照射物体时，反映该物体光电灵敏度的物理量是（）。 A. 红限 B. 量子效率 C. 逸出功 D. 普朗克常数 5. 通常用振弦式传感器测量（）。 A. 压力 B. 扭矩

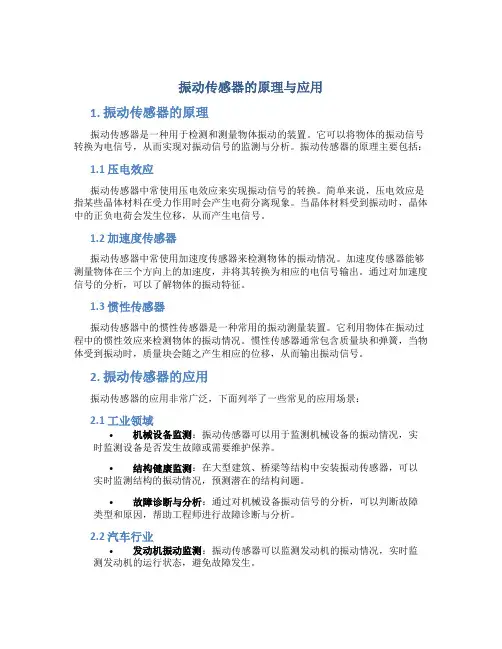

振动传感器 振动传感器分为压电式，磁电式，微型振动传感器。 常用振动传感器有以下几种： 1.压电片谐振式：使用压电片接收振动信号，压电片的谐振频率较高，为了降低谐振频率，使用加大压电片振动体的质量来实现，并使用弹簧球代替附加物，降低两谐振频率，增强了振动效果。其优点是灵敏度较高，结构简单。但是需要信号放大后送到TTL电路或者单片机电路中，不过使用一个三极管单级放大即可 2.机械振动式：传统的振动检测方式，受到振动以后，弹簧球在较长的时间内进行减幅振动，这种振动便于被检测电路检测到。振动输出开关信号，输出阻抗与配合输出的电阻阻值所决定，根据检测电路的输入阻抗，可以做成高阻抗输出方式。 3.微型振动传感器：将机械式振动传感器微型化，将振动体碳化并进行密封处理，其工作性能更可靠。输出开关信号直接与TTL电路和或者单片机输入电路相连接，电路结构简单。输出阻抗高，静态工作电流小。 振动传感器按其功能可有以下几种分类方法： 按机械接收原理分：相对式、惯性式；按机电变换原理分：电动式、压电式、电涡流式、电感式、电容式、电阻式、光电式； 按所测机械量分：位移传感器、速度传感器、加速度传感器、力传感器、应变传感器、扭振传感器、扭矩传感器。 以上分类法中的传感器是相容的。
1、相对式电动传感器 电动式传感器基于电磁感应原理，即当运动的导体在固定的磁场里切割磁力线时，导体两端就感生出电动势，因此利用这一原理而生产的传感器称为电动式传感器。相对式电动传感器从机械接收原理来说，是一个位移传感器，由于在机电变换原理中应用的是电磁感应电律，其产生的电动势同被测振动速度成正比，所以它实际上是一个速度传感器。 2、电涡流式传感器 电涡流传感器是一种相对式非接触式传感器，它是通过传感器端部与被测物体之间的距离变化来测量物体的振动位移或幅值的。电涡流传感器具有频率范围宽(0～10 kHZ)，线性工作范围大、灵敏度高以及非接触式测量等优点，主要应用于静位移的测量、振动位移的测量、旋转机械中监测转轴的振动测量。 3、电感式传感器 依据传感器的相对式机械接收原理，电感式传感器能把被测的机械振动参数的变化转换成为电参量信号的变化。因此，电感传感器有二种形式，一是可变间隙，二是可变导磁面积。 4、电容式传感器 电容式传感器一般分为两种类型。即可变间隙式和可变公共面积式。可变间隙式可以测量直线振动的位移。可变面积式可以测量扭转振动的角位移。 5、惯性式电动传感器
《传感器原理与应用》课程论文 学院：__ 信息工程学院__ ______ 专业：____电子信息工程_________ 班级：____14级电子3班_________ 学生姓名：______李帅杰_____________ 学号：____1405160223___________ 指导教师：祝开艳___________ 2016年10月26日
常见传感器在智能手机中的应用 摘要: 随着科技的发展，智能手机已逐渐取代老式手机，成为一种集各种功能于一体的便携式电子设备。本文对智能手机中的几种常用传感器的工作原理及应用进行了分析，主要有重力传感器、红外线传感器、温度传感器、距离传感器、......等。 关键词：智能手机，距离传感器，重力传感器，移动互联网（3~5个关键词） 1. 引言 介绍背景知识和研究现状 智能手机近年来占据了人类越来越多的生活领域，随着技术的发展，智能手机所能提供给我们的功能越来越强大。从硬件角度来说，手机中传感器技术的大量应用对于手机功能的爆发式成长功不可没。 传感器在手机中的应用并非智能机时代的新鲜事物，从手机诞生之日起，它就是一个将声音信号和无线电信号相互转化的传感设备，在功能机时代手机最重要的配置：摄像头，也算是一个传感设备。到了智能机时代，为了适应软件应用的需求，越来越多的传感器被镶嵌在手机当中，手机的功能也越来越强大。 2. 距离传感器的原理及应用 结合图（原理框图、实物图或电路图等）进行说明。 距离传感器又叫位移传感器，距离传感器一般都在手机听筒的两侧或者是在手机听筒凹槽中，这样便于它的工作。当用户在接听或拨打电话时，将手机靠近头部，距离传感器可以测出之间的距离到了一定程度后便通知屏幕背景灯熄灭，拿开时再度点亮背景灯，这样更方便用户操作也更为节省电量。 原理：利用各种元件检测对象物的物理变化量，通过将该变化量换算为距离，来测量从传感器到对象物的距离位移的机器。根据使用元件不同，分为光学式位
