防盗报警电路的设计
主要内容：
利用2CU型光敏二极管等电子器件，设计光控电路，驱动电路等，并对电路进行仿真。抽屉防盗报警电路
基本要求：
1、夜晚小俞打开抽屉时发出响亮的呜－呜－声，
2、根据光敏二极的特性给出功能框图，并设计光控电路各驱动电路，
3、主部要有详细的电路设计说明，
4、对电路进行仿真研究，
5、完成课程设计总结报告。
第1章概述
光敏二极管也叫光电二极管。光敏二极管与半导体二极管在结构上是类似的,其管芯是一个具有光敏特征的PN结，具有单向导电性，因此工作时需加上反向电压。无光照时,有很小的饱和反向漏电流,即暗电流，此时光敏二极管截止。当受到光照时,饱和反向漏电流大大增加，形成光电流,它随入射光强度的变化而变化。当光线照射PN结时，可以使PN结中产生电子一空穴对，使少数载流子的密度增加。这些载流子在反向电压下漂移，使反向电流增加。因此可以利用光照强弱来改变电路中的电流。但是它与普通二极管不同的是，它是工作在反向电压下的。光敏二极管的管芯没有光照时，反向电流只有0.1A左右，称为暗电流;受到光线照射时，由于光激发，它们在反向电压作用下，形成较大的反向电流，称之为光电流。光的强度越大，产生的光电流也越大，当在外电路接上负载时，光电流就在负载上产生电压降，光信号就转换成电信号了。常见的有2CU、2DU等系列。
1.1课题作用以及使用价值
近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。各种高档家电产品和贵重物品为许多家庭所拥有。然而一些不法分子也是越来越多。这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。因此，越来越多的居民家庭对财产安全问题十分担忧。报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。价格高昂,一般人们难以接受。如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。
1.2光敏二极管光电检测的发展前景
随着现代科学技术以及复杂的自动控制系统和信息处理理论和技术的提高，光电信号变换与检测技术的不断涌现，综合性的自动化、智能化的光电系统得到
进一步发展，形成了包括光学、精密机械、电子学和计算机科学的高度知识集中的新学科—光学精密机械电子学。这种跨学科的边缘技术就是光电技术。现在，光电技术已广泛地应用于工业、农业、文教、卫生、国防、科研和家庭生活等各个领域。在这些应用领域中，几乎都涉及到将光辐射信息转换为电信息的问题，即光辐射的检测问题。因此，光电检测技术是光电技术的核心和重要组成部分。光电检测技术是一种非接触测量的高新技术，它以激光、红外、光纤等现代光电器件为基础，通过对载荷有被检测物体信息的光辐射进行检测，即通过光电检测器件接收光辐射并转换为电信号，由输入电路、放大滤波等检测电路提取有用信息，再经A/D变换接口输入微型计算机运算、处理，最后显示或打印输出所需检测物体的几何量或物理量等参数。因此，光电检测技术是现代检测技术最重要的手段和方法之一，是计量检测技术的一个重要的发展方向。近年来可见光半导体激光二极管和发光二级管得到了较快的发展。蓝绿光可见光半导体激光二级管（LD）和蓝绿光半导体发光二极管、黄橙红光可见光激光二极管和高亮度黄橙红绿光发光二极管都已商品化。今后的发展需要继续解决提高亮度，降低价格，提高使用寿命等问题。
第2章基本原理与总体设计
2.1光敏二极管原理介绍
光线射入PN接面，P区电洞、N区电子大量发生，产生电压（光电效应）。借由测量此电压或电流，可作为光感应器使用。有PN、PIN、萧特基、APD等类型。太阳电池也是利用此种效应。
光敏二极管是将光信号变成电信号的半导体器件。它的核心部分也是一个PN 结，和普通二极管相比，在结构上不同的是，为了便于接受入射光照，PN结面积尽量做的大一些，电极面积尽量小些，而且PN结的结深很浅，一般小于1微米。8P3838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
光敏二极管是在反向电压作用之下工作的。没有光照时，反向电流很小（一般小于0.1微安），称为暗电流。当有光照时，携带能量的光子进入PN结后，把能量传给共价键上的束缚电子，使部分电子挣脱共价键，从而产生电子---空穴对，称为光生载流子。8P3838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
它们在反向电压作用下参加漂移运动，使反向电流明显变大，光的强度越大，反向电流也越大。这种特性称为“光电导”。光电二极管在一般照度的光线照射下，所产生的电流叫光电流。如果在外电路上接上负载，负载上就获得了电信号，而且这个电信号随着光的变化而相应变化。8P3838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
光敏二极管电子电路中广泛采用的光敏器件。光敏二极管和普通二极管一样具有一个PN结，不同之处是在光敏二极管的外壳上有一个透明的窗口以接收光线照射，实现光电转换，在电路图中文字符号一般为VD。
2.2光敏二极管光电特性分析
光敏二极管的光电特性在下面的几个图中可以分析得出2.2.1光敏二极管---正电压特性曲线
2.2.2光敏二极管波长分布特性曲线
2.3整体框图
防盗报警电路有两部分构成，第一部分是光控电路主要是由光敏二极管和硅三极管组成，其中光敏二极管的主要作用是由光信号来控制阻值的改变选择信号的输出电信号。第二部分是由硅三极管和集成电路组成的报警电路电信号经过硅三极管放大后推动扬声器发出报警声。整体框图如图
第3章防盗报警电路设计
3.1光电报警电路的设计
3.1.1光控电路设计
光线强的时候光敏二极管受光照阻值会变小，硅三极管处于截止状态，控制这个报警电路不工作，光线弱的时候光敏二极管阻值变大，硅三极管获得合适的偏流而导通。从而能使报警电路工作。
3.1.2驱动电路的设计
集成电路得到工作电压后，报警电路立即开始工作。
3.2报警电路的设计
光信号通过硅三极管VT2放大，输出强烈的电信号，报警电路立即工作
3.3防盗报警电路相关参数计算
3.3.1直流参数
（1）集电极一基极反向饱和电流Icbo，发射极开路（Ie=0)时，基极和集电极之间加上规定的反向电压Vcb时的集电极反向电流，它只与温度有关，在一定温度下是个常数，所以称为集电极一基极的反向饱和电流。良好的三极管，Icbo 很小，小功率锗管的Icbo约为1～10微安，大功率锗管的Icbo可达数毫安，而硅管的Icbo则非常小，是毫微安级。
（2）集电极一发射极反向电流Iceo(穿透电流）基极开路（Ib=0）时，集电极和发射极之间加上规定反向电压Vce时的集电极电流。Iceo大约是Icbo的β倍即Iceo=(1+β)Icbo o Icbo和Iceo受温度影响极大，它们是衡量管子热稳定性的重要参数，其值越小，性能越稳定，小功率锗管的Iceo比硅管大。
（3）发射极---基极反向电流Iebo 集电极开路时，在发射极与基极之间加上规定的反向电压时发射极的电流，它实际上是发射结的反向饱和电流。
（4）直流电流放大系数β1（或hEF）这是指共发射接法，没有交流信号输入时，集电极输出的直流电流与基极输入的直流电流的比值，即：β1=Ic/Ib
3.3.2交流参数
（1）交流电流放大系数β（或hfe）这是指共发射极接法，集电极输出电流的变化量△Ic与基极输入电流的变化量△Ib之比，即：
β= △Ic/△Ib
一般晶体管的β大约在10-200之间，如果β太小，电流放大作用差，如果β太大，电流放大作用虽然大，但性能往往不稳定。
（2）共基极交流放大系数α（或hfb）这是指共基接法时，集电极输出电流的变化是△Ic与发射极电流的变化量△Ie之比，即：
α=△Ic/△Ie
因为△Ic＜△Ie，故α＜1。高频三极管的α＞0.90就可以使用
α与β之间的关系：
α= β/（1+β）
β= α/（1-α）≈1/（1-α）
（3）截止频率fβ、fα当β下降到低频时0.707倍的频率，就是共发射极的截止频率fβ；当α下降到低频时的0.707倍的频率，就是共基极的截止频率f αo fβ、fα是表明管子频率特性的重要参数，它们之间的关系为：fβ≈（1-α）fα
（4）特征频率fT因为频率f上升时，β就下降，当β下降到1时，对应的fT是全面地反映晶体管的高频放大性能的重要参数。
3.3.3极限参数
（1）集电极最大允许电流ICM 当集电极电流Ic增加到某一数值，引起β值下降到额定值的2/3或1/2，这时的Ic值称为ICM。所以当Ic超过ICM时，虽然不致使管子损坏，但β值显著下降，影响放大质量。
（2）集电极----基极击穿电压BVCBO 当发射极开路时，集电结的反向击穿电压称为BVEBO。
（3）发射极-----基极反向击穿电压BVEBO 当集电极开路时，发射结的反向击穿电压称为BVEBO。
（4）集电极-----发射极击穿电压BVCEO 当基极开路时，加在集电极和发射极之间的最大允许电压，使用时如果Vce＞BVceo，管子就会被击穿。
（5）集电极最大允许耗散功率PCM 集电流过Ic，温度要升高，管子因受热而引起参数的变化不超过允许值时的最大集电极耗散功率称为PCM。管子实际的耗散功率于集电极直流电压和电流的乘积，即Pc=Uce×Ic.使用时庆使Pc＜PCM。
PCM与散热条件有关，增加散热片可提高PCM。
3.4报警电路设计总体电路图
主要工作原理：在白天打开抽屉时，开关K被接通，但因光敏二极管VD受光照，它的组织变小，晶体管VT1处于截止状态，报警电路不工作，扬声器YD没有声音。当夜晚打开抽屉时，光敏二极管VD没有较强光线照射，阻值变大，惊天管VT1获得合适偏流而导通，集成块IC得到工作电压，报警电路即工作，其输出模拟警车电笛的音频信号，并经晶体管VT2放大后，推动扬声器YD发出响亮的警笛声。
第4章电路的安装与调试
4.1需要的元器件
1 RG选用2CU型光敏二极管
2 IC选用KD－9561型四声模拟报警器音响集成块。
3 VT1、VT2均选用3DG201硅三极管。
4 R1和R2均用1/8碳膜电阻。
5 Y采用2.5英寸电动扬声器，阻抗为8Ω。
6电源用3节5号干电池。
7 SA采用小型自复位常闭触点微动按钮开关。
4.2电路的焊接及注意事项
1 照电路图连接。接线时先关闭电源，并将可调电源的输出调到最小的位置。线路接好后检查接线是否正确、元件参数是否选得恰当、测量仪表的量程是否选得恰当，检查无误后接通电源。
2焊接不能是短路焊接
4.3调试
接通电源，调节电阻R1使扬声器处于临界发声状态即可。报警电路安装在抽屉内，开关的安装要巧妙。抽屉关着时处于断路，拉开抽屉时处于通路，发出报警声。
防盗报警电路的设计 主要内容： 利用2CU型光敏二极管等电子器件，设计光控电路，驱动电路等，并对电路进行仿真。抽屉防盗报警电路 基本要求： 1、夜晚小俞打开抽屉时发出响亮的呜－呜－声， 2、根据光敏二极的特性给出功能框图，并设计光控电路各驱动电路， 3、主部要有详细的电路设计说明， 4、对电路进行仿真研究， 5、完成课程设计总结报告。
第1章概述 光敏二极管也叫光电二极管。光敏二极管与半导体二极管在结构上是类似的,其管芯是一个具有光敏特征的PN结，具有单向导电性，因此工作时需加上反向电压。无光照时,有很小的饱和反向漏电流,即暗电流，此时光敏二极管截止。当受到光照时,饱和反向漏电流大大增加，形成光电流,它随入射光强度的变化而变化。当光线照射PN结时，可以使PN结中产生电子一空穴对，使少数载流子的密度增加。这些载流子在反向电压下漂移，使反向电流增加。因此可以利用光照强弱来改变电路中的电流。但是它与普通二极管不同的是，它是工作在反向电压下的。光敏二极管的管芯没有光照时，反向电流只有0.1A左右，称为暗电流;受到光线照射时，由于光激发，它们在反向电压作用下，形成较大的反向电流，称之为光电流。光的强度越大，产生的光电流也越大，当在外电路接上负载时，光电流就在负载上产生电压降，光信号就转换成电信号了。常见的有2CU、2DU等系列。 1.1课题作用以及使用价值 近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。各种高档家电产品和贵重物品为许多家庭所拥有。然而一些不法分子也是越来越多。这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。因此，越来越多的居民家庭对财产安全问题十分担忧。报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。价格高昂,一般人们难以接受。如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。 1.2光敏二极管光电检测的发展前景 随着现代科学技术以及复杂的自动控制系统和信息处理理论和技术的提高，光电信号变换与检测技术的不断涌现，综合性的自动化、智能化的光电系统得到
目录 摘要 ....................................................... 错误！未定义书签。关键词 . (2) 1引言 (3) 1.1防盗报警系统概述 (3) 1.1.1报警探测器 (3) 2、方案论证与系统总方框图 (6) 2.1系统方框图 (7) 3.分机电路 (7) 3.1热释红外检测分机电路 (7) 3.1.1集成电路HN911L (8) 3.1.2 信号编码、发射组件FDD-5 (9) 3.2 干簧管磁控传感器检测分机电路 (10) 4主机电路 (10) 4.1 主机信号接收处理电路 (11) 4.1.1主机信号接收处理电路 (11) 4.1.2 信号接收、解码组件JDD-5 (12) 4.2 主机音频放大输出电路 (12) 5电源电路 (14) 5.1电源电路方案 (14) 5.2 主机电源电路 (14) 6 报警系统布、撤防电路 (14) 6.1布、撤防电路方案 (14) 6.2 无线布、撤电路 (15) 6.3 编译码集成电路VD5026/VD5027 (16) 6.4 遥控电路概述 (18) 结语 (20) 参考文献 (20) 致谢 (21)
文中主要介绍了无线防盗报警系统的设计过程，它由分机电路、主机电路、电源电路、遥控电路组成。分机电路是对现场进行监控，一旦有入侵者，分机就向主机发射报警信号。本设计中的分机电路最多有十五路，分机电路有两种组成方式：热释红外传感器分机电路、干簧管磁控传感器分机电路。主机的任务主要是对分机发射来的报警信号进行接收、处理，指示出警情所发生的地点和发出报警声。在电源电路的设计中，分机采用电池供电，主机采用交流电源和电池进行替换供电，交流电源停电时，电源自动切换为电池供电。遥控电路的目的是完成系统的布、撤防工作。文中还介绍了有关的芯片的使用，并且对无线收发、遥控电路的基本组成进行了一定的描述。 关键词 传感器；无线发射；无线接收；编码；解码 Design of the wireless guard against theft and alarm system Abstract: In the article mainly introduced the wireless security alarm system design process, it by the extension telephone electric circuit, the main engine electric circuit, the power circuit, controls remotely the electric circuit to be composed. The extension telephone electric circuit is carries on the monitoring to the scene, once has the intruder, the extension telephone on to the main engine launch alarm. In this design extension telephone electric circuit most has 15 groups, the extension telephone electric circuit has two compositions ways: The heat releases the infrared sensor extension telephone electric circuit, does spring pipe the magnetism to control the sensor extension telephone electric circuit. The main engine duty mainly is the half machine launch alarm carries on the receive, processing, instructed the police sentiment occurs the place and sends out reports to the police the sound. When in the power circuit design, the extension telephone uses the battery power supply, the main engine uses the alternating current supply and the battery carries on the replace power supply, the alternating current supply power cut, power source automatic cut over for battery power supply. Controls remotely the electric circuit the goal is completes the system the cloth, withdraws from a defended position to work. In the article also introduced the related chip use, and to wireless receiving and dispatching, controlled remotely the electric circuit the basic composition to carry on the certain description Keyword: Sensor ; Launch wirelessly; Receive wirelessly; Code; Decoding

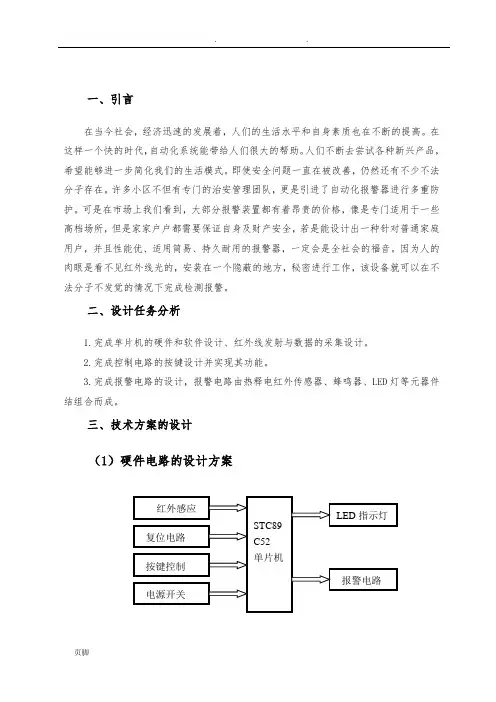

一、引言 在当今社会，经济迅速的发展着，人们的生活水平和自身素质也在不断的提高。在这样一个快的时代，自动化系统能带给人们很大的帮助。人们不断去尝试各种新兴产品，希望能够进一步简化我们的生活模式。即使安全问题一直在被改善，仍然还有不少不法分子存在。许多小区不但有专门的治安管理团队，更是引进了自动化报警器进行多重防护。可是在市场上我们看到，大部分报警装置都有着昂贵的价格，像是专门适用于一些高档场所，但是家家户户都需要保证自身及财产安全，若是能设计出一种针对普通家庭用户，并且性能优、适用简易、持久耐用的报警器，一定会是全社会的福音。因为人的肉眼是看不见红外线光的，安装在一个隐蔽的地方，秘密进行工作，该设备就可以在不法分子不发觉的情况下完成检测报警。 图1硬件电路总框图 在硬件部分的设计中包含如下部分：由红外传感器等组成的控制电路部分、51系列的单片机以及报警电路部分。其设计原理如上图1。
本设计以STC89C52单片机作为信号处理器，以C语言编程。红外探头在监控范围内收集信号并送至处理器中。在单片机内部处理过后，向报警电路发送控制信号，驱动蜂鸣器、LED灯等进行入侵报警。总电路原理图如下图2所示： 图2总电路原理图 1.元器件清单 2.信号采集处理模块 图3信号处理模块 感应器接收信号后，信号由2号管脚传入，经一系列放大筛选后，以最终信号启动定时器改变其延时周期并送至单片机内处理。这个电路中多个电容起到定时器的辅助作用。如图3中的1 位，这种状态才可以解除。 （2）单片机部分 1.单片机系统图 4V～5.5V,故通常接入5伏的直流电源中。电源的 20脚，VSS上。 出，以备单片机在启动的过程中出现错误，正常进入工作状态。若启动时发现程序出错，或是受到外界干扰，这时便可以启动复位电路重启程序。复位可由自动和手动两种方式启用。为了方便展示本设计，这里选择外接一个复位键。如是电路中的电位不够高，加上一个上拉电阻即可。 时钟电路在本报警系统中也起着至关重要的作用，它就好像是单片机中的主动脉直接掌握着单片机运行的起停节奏。它也有另外一个名字叫做振荡电路。时钟电路工作时将一个正弦波信号送至单片机内，这个信号的相关数值十分关键，单片机运行时的速度直接由它决定。其中，该单片机内部的反向输入为XTAL1，反向输出为XTAL2，这样具有反向放大功能的电路可配置成片内振荡器。若是想要使用外部的时钟源，来驱动其他元器件，应该跳过反向输出端不接。一

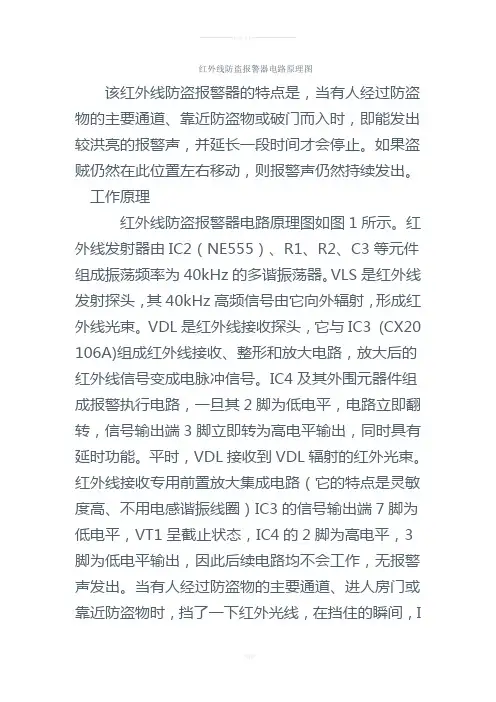

红外线防盗报警器电路原理图 该红外线防盗报警器的特点是，当有人经过防盗物的主要通道、靠近防盗物或破门而入时，即能发出较洪亮的报警声，并延长一段时间才会停止。如果盗贼仍然在此位置左右移动，则报警声仍然持续发出。工作原理 红外线防盗报警器电路原理图如图1所示。红外线发射器由IC2（NE555）、R1、R2、C3等元件组成振荡频率为40kHz的多谐振荡器。VLS是红外线发射探头，其40kHz高频信号由它向外辐射，形成红外线光束。VDL是红外线接收探头，它与IC3 (CX20 106A)组成红外线接收、整形和放大电路，放大后的红外线信号变成电脉冲信号。IC4及其外围元器件组成报警执行电路，一旦其2脚为低电平，电路立即翻转，信号输出端3脚立即转为高电平输出，同时具有延时功能。平时，VDL接收到VDL辐射的红外光束。红外线接收专用前置放大集成电路（它的特点是灵敏度高、不用电感谐振线圈）IC3的信号输出端7脚为低电平，VT1呈截止状态，IC4的2脚为高电平，3脚为低电平输出，因此后续电路均不会工作，无报警声发出。当有人经过防盗物的主要通道、进人房门或靠近防盗物时，挡了一下红外光线，在挡住的瞬间，I
C3的7脚立即转为高电平，从而使VTl饱和导通，2脚立即为低电平，故IC4翻转，3脚为高电平，K得电吸合，接通模拟声报警专用集成电路IC5的电源，扬声器BL就发出响亮的警报声。与此同时，IC4进人延时阶段，约经过2nun（计算公式为t=1 ．1RgC8）时间后，IC4置位，使3脚又转为低电平，报警声停止。如果这时红外线又被挡住，电路会再次工作。 元器件选择 IC1选用CW7806或LM7806集成电路；IC2，IC4均选用555时基集成电路； IC3选用CX20106或KA2184集成电路；IC5选用KD -9561四声模拟声集成电路。 VT1选用3DG12或9013型硅晶体管；VT2选用8050型NPN晶体管，要求电流放大系数β>10 00 VD1一VD4选用1 N4004 x 4整流桥堆，V D5选用2CP10型二极管。VL（红外线发射管）、V
家庭防盗报警系统设计 1 绪论 1.1家庭报警器发展现状及其系统构成与分类 1.1家庭防盗报警器的发展 从上世纪初，报警系统就已经在北美稍具雏形。在北美，报警呼救箱放置在街头巷尾，在呼救时发出声响提示，以寻求附近警察的帮助；同时，这种呼救箱直接连接到附近的警局，使得稍远一些的警察也能够收到呼救信息。随后，由于通信技术的发展，提供远程通信服务的电报公司加入到这个行业中，从而使得报警信息可以通达到更远的地方；不过，这种电报方式毕竟难以普及，所以稍后出现的电话理所当然地成为报警通讯的主要手段。而此后自动拨号系统的出现以及电话普及到千家万户，更使得通过电话线报警的方式得到了前所未有的发展。 从以上过程来看，报警行业的发展是以工业技术发展为基础的，只有具备良好的通信手段，才能够把各地的报警信息汇聚到相应的权威部门，然后由权威部门负责分配有限的警力来帮助到所有的社会个体。 国外智能监控防盗技术发展已处于一个较高水平阶段，从具有代表性的北美发展过程，可以清楚的看出世界智能监控防盗技术的发展概况。其具有以下特点，值得我们借鉴。 目前，对北美的安防产业来说，最成功的经营模式就是联网报警服务模式，联网报警将整个北美的安防产业从横向到纵向进行整合串并，形成了一个集中许多高科技手段和产业化管理水准的一体化综合性产业。比如世界排名第一，北美最大的安防跨国公司一美国棋诺亚公司，它在世纪年代开始搞简单的防盗报警，其当时的业务范围和技术水平跟中国现在很多安防企业是相当的。到70年代，它对其产业的整体发展方向做了很大的调整，变为联网报警服务商，建立了首家网管中心，尤其是在年代引用了大量的网管技术、系统集成技术和电子技术，现己成为十分先进的联网报警服务平台，它在美国、加拿大、英国、香港、台湾等多个国家和地区都有分公司，北美的客户数己超过600万，2003年防盗报警收入总产值达105亿美元。 第 1 页（共 32 页）
传感器课程设计 家庭报警防盗报警系统设计 2016年6月 目录 一.设计要求 传感器的简介 报警系统发展的背景 设计的目的、意义 报警系统的发展趋势 设计应解决的问题 二.设计内容 设计原理 设计的相关技术 实物的简介 三.硬件电路的设计 主机电路设计 用户端传感器设计 蜂鸣器电路的设计 电源电路设计 四．软件设计 程序语言设计 报警装置的程序设计 五．结论 六．参考文献 附录 附录1 附录2 附录3 附录4
一．设计要求 传感器的简介 传感器（transducer/sensor）是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。 传感器的特点包括：微型化、数字化、智能化、多功能化、系统化、网络化，它不仅促进了传统产业的改造和更新换代，而且还可能建立新型工业，从而成为21世纪新的经济增长点。微型化是建立在微电子机械系统（MEMS）技术基础上的，已成功应用在硅器件上做成硅压力传感器。 在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。 在现代工业生产尤其是自动化生产过程中，要用各种传感器来监视和控制生产过程中的各个参数，使设备工作在正常状态或最佳状态，并使产品达到最好的质量。因此可以说，没有众多的优良的传感器，现代化生产也就失去了基础。 目前，传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域。可以毫不夸张地说，从茫茫的太空，到浩瀚的海洋，以至各种复杂的工程系统，几乎每一个现代化项目，都离不开各种各样的传感器。 报警系统发展的背景 随着社会经济水平加速发展，人民生活状况也越来越好，于是大家就对住宅功能的要求有所提高，在有一个舒适，温暖的家的同时，还想有更多的功能，更安全的环境。但是，凡事有利必有弊，经济发展得快，也产生了一些负面影响，贫富差距开始扩大，流动人口也越来越多，盗窃，抢劫的案件也有所增加。这时，人们开始迫切需要一种能自动监控、自动报警的“电子保安”，对家庭安全进行保护。这样人们才既可以专心工作的，也可以避免损失。 早期的防盗报警器主要用于室内，随着报警技术的不断发展和完善，现在人们已研制出多种可用于室外做周界防范的报警器。如主动红外报警器、激光报警器、微波墙报警器、电场感应报警器、驻极体电缆报警器、泄漏电缆报器等等。它们各有特点，适合不同环境条件下采用，对防范场所的周界起报警探测作用。目前应用最多的是微波/被动红外双技术报警器。近年来报警领域里的一项最大成果是数字视频报警器的研制成功，数字视频报警器是随着数字电路技术、计算机技术和电视技术的发展而出现的一种新式报警器，它集电视监视与报警技术于一体，具有监视、报警、复核和图像记录取证多种功能，是当前一种最为先进的报警器。例如红外线是一种不可见光，有极强的隐蔽性和保密性，因此在安全警报等安全设备上得到广泛使用。大多数红外报警系统采用国外先进的技术，它的功能也非常先进。包括被动式热释电红外报警，也是本文研究的产品。 本设计的目的、意义 报警器在现实生活中应用非常的广泛，家庭防盗，汽车安全防盗，企业内部安全保障，特别是金融行业等。一般传统式的报警器采用机械式的，如压电式报警器，当有入侵者将压力施加与压电传感器时，机械能在压电传感器中转化为电能，通过放大电路，
本科毕业设计开题报告 题目：基于单片机防盗报警系统的设计 专题： 院（系）：电信学院 班级：自动化08--4 姓名：肖焕超 学号： 17号 指导教师：李春华 教师职称：讲师
黑龙江科技学院本科毕业设计开题报告 题目基于单片机防盗报警系统的设计来源生产实践 1、研究目的和意义 随着社会的不断进步和科学技术、经济的不断发展，人们生活水平得到很大的提高，对私有财产的保护意识在不断的增强，因而对防盗措施提出了新的要求。本设计就是为了满足现代住宅防盗的需要而设计的家庭式电子防盗系统。 就目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但这几种比较常见的报警器都存在一些缺点。而本设计中所使用的红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。这种热释电红外传感器能以非接触形式检测出人体辐射的红外线，并将其转变为电压信号，同时，热释电红外传感器既可用于防盗报警装置，也可用于制动控制、接近开关、遥测等领域。 2、国内外发展情况(文献综述) 目前，国内市场上的防盗报警系统大部分是国外品牌，国内防盗报警产品厂商发展时间比较短，真正取得长足发展也是在2000年以后，特别是在2004年国内有些厂商迅速成长，投资规模和企业规模都在迅速发展和扩大。但是与国外厂商相比还有很大差距。 现阶段，大部分工程商安装防盗报警产品时倾向于国外品牌，其中，安装的国外产品主要来自美国、日本和韩国，这三个国家的产品占据我国报警市场的近80%的市场份额。这主要是因为，在产品供给市场上，绝大部分国外品牌来自美国和日韩，防盗报警产品在这些国家的发展已经非常成熟，产品功能稳定、性能完善，再加上进入我国是时间较早，所以在我国市场上占有相当大的份额。 随着社会的发展，人们安防意识的提高，现代化的安防技术得到了广泛的应用。为了防止非法的入侵和各种破坏活动，传统的防范手段己难以适应要害部门、重点单位安全保卫工作的需要。人力防范往往受时间、地域、人员素质和精力等因素的影响，亦难免出现漏洞和失误。近年来由于红外线是不可见光，具有很强的隐蔽性和保密性，所以众多的红外产品也逐渐应用到小区的安保之中，但大多数都应用在夜间照明，以提高监控性能。同比国外的各类防盗、保安报警器基本都是以超声波、红外发射／接收以及微波等技术为基础。利用科技手段和有效的物业管理，改变人们安全防范的方法和手段，从单一封闭式、被动型安全防范模式向多元化、综合化、电控化以及红外报警处理方向发展。目前国际上应用最多的是主动红外对射总线制报警主机的方式，这种方式具有技术成熟、可靠性高、易扩展、操作简便、经济性好等优点。
红外线防盗报警器课程设计报告 北华航天工业学院 课程设计报告(论文) 设计课题:红外线防盗报警器设计 专业班级: B10231 学生姓名: 指导教师: 设计时间: 2012年6月25日 北华航天工业学院电子工程系 红外线防盗报警器课程设计任务书姓名: 专业: 通信工程班级: B10231 指导教师: 职称: 课程设计题目: 红外线防盗报警器 已知技术参数和设计要求: , 该报警器能探测人体发出的红外线，当人进入报警器的监视区域内，即可发出报警声， 适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。 , 要求: , 1、灵敏、可靠、一经触发，即刻报警 , 2、对产品材料精益求精，延长使用寿命 , 3、根据实际应用环境，自己选择传感器，确定红外检测范围。所需仪器设备: 直流供电电源，信号发生器，双踪示波器，数字电压表，计算机等 成果验收形式: 面包板插接+实物演示+答辩
参考文献: 《电子技术基础模拟部分》(高教康华光) 《电子工艺与课程设计》(电子工业出版社毕亚军、崔瑞雪) 第17周: 周1---周2 :立题、论证方案设计～选择元器件安装调试 周4---周5 :插面包板调试电路时间 第18周: 安排 周1---周3 :焊接制成电路～完成设计 周4---周5 :验收答辩 指导教师: 张洁教研室主任: 崔瑞雪 2012年6 月 14 日 内容摘要 红外线防盗报警器目前市场上已有成型产品，且市场较为成熟。由于红外线是不可见光，因此用它进行红外探测监控，具有良好的隐蔽性，白天和黑夜均能使用，而且其抗干扰能力强。红外线传感器分主动式与被动式两种，主动式设计方案简单，但成本较高，从成本考虑，本课题通过介绍热释红外传感器RE200BP的工作原理，给出了一种被动型热释电红外报警器的结构原理及其应用电路。这种电路把红外线传感器应用于报警系统中，从而能够实现防盗报警能。 该报警器能探测人体发出的红外线，由红外线传感器、信号放大电路、电压比较器、和报警指示电路等组成。当人进入报警器的监视区域内，即可发出报警信号，适用于家庭、办公室、仓库、实验室等比较重要场合防盗报警。利用热释电红外传感器设计了一种被动式红外报警电路,分析了该电路的功能和工作原理。 关键词被动式红外报警器;热释电传感器;菲涅尔透镜;防盗报警器 目录
基于555定时器的磁控防盗报警电路的设计
目录 摘要 (7) ABSTRACT (8) 1 绪论 (1) 1.1 本论文的意义与背景 (1) 1.2 防盗报警系统在国内外的发展 (2) 1.3 防盗报警器的发展前景与趋势 (2) 1.4 本论文主要内容 (3) 2 子模块及元器件介绍 (4) 2.1 555定时器 (4) 2.1.1 555定时器简介 (4) 2.1.2 555定时器构成单稳态触发器 (5) 2.1.3 555定时器构成的多谐振荡器 (7) 2.3语音报警器 (11) 2.4 电位器 (11) 2.5 其他电子组件 (11) 3 整体方案设计 (17) 3.1 磁控防盗语音报警器的工作原理 (17) 3.2 报警电路参数计算 (18) 3.3.1 延时与定时 (20) 3.3.2 整形 (22) 4 组装及调试过程 (23) 4.1安装及焊接步骤 (23) 4.2 调试电路板 (24) 4.3 调试报告 (25) 4.4 硬件实现图 (26) 5 结论与展望 (27) 参考文献 (29) 致谢 (30)
摘要 随着经济的快速发展和生活水平的提升，智能化的设备仪器给人们的生活水平带来了很大的便捷。智能安全防范系统形式多样而且性能不一，因此为了给人们的生活提供良好的保障，设计了一种555定时器的报警电路，具备了防盗和报警的功能，实现了信号的自动检测和自动报警。本文介绍了555定时器的报警电路的系统组成及工作原理，探讨了在实际中的具体应用。 555 定时器是一种模拟和数字功能相结合的中规模集成器件。一般用双极性工艺制作的称为 555，用 CMOS 工艺制作的称为 7555，除单定时器外，还有对应的双定时器 556/7556。555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在 3~18V 工作，输出驱动电流约为 200mA，因而其输出可与 TTL、CMOS 或者模拟电路电平兼容。555定时器可以说是模拟电路与数字电路结合的典范。 本次毕业设计以555 单稳态触发器为核心的磁控语言防盗报警电路，配合磁控开关以及语音报警电路实现报警功能。主要组成为磁控开关触发与单稳态延时电路、报警语音发声电路和语音功放电路。工作原理可概括为当磁控开关的永久磁铁分开时，555 单稳态触发器发出一个高电平信号，向报警语音发声电路提供触发信号和工作电源，由LM386 组成报警语音的功放电路发出报警语音放大，扬声器发出报警。现实生活中实现时，永久磁铁需安装在门窗或被保护的物体上，当门窗打开或保护物体移动时，磁铁分开，此时报警电路会发出警报声提醒主人。 关键词：触发器;磁控开关;功放;报警
目录 摘要 (1) 引言 (1) 1设计任务与要求 (2) 2 基础知识介绍 (2) 2.1热释电红外传感器简单介绍 (3) 2.2 PIR的原理特性 (3) 2.3 AT89C51单片机简单概述 (3) 3 方案设计 (4) 3.1总体设计思路 (4) 3.2具体电路模块设计 (5) 3.2.1 热释电红外传感器原理 (5) 3.3 系统硬件电路的选择及说明 (7) 3.4 软件的程序实现 (8) 3.4.1主程序工作流程图 (8) 3.4.2中断服务程序工作流程图 (9) 4 软件仿真 (9) 5总结 (10) 6参考文献 (11) 7致谢 (12) 8 附录 (13)
摘要： 基于社会安全保障的需要，电子报警这门综合技术的正在不断的发展。与此同时，红外技术已成为先进科学技术的重要组成部分，由于红外线是不可见光，因此用它进行红外探测监控，具有良好的隐蔽性，白天和黑夜都可以使用，而且其抗干扰能力强。防盗报警系统利用单片机控制技术，自动探测发生在布防区内的侵入行为，产生报警信号，一旦发生突发事件，就会向人们发出报警提示，从而让人即使采取应对措施。本系统采用了热释电红外传感器，它的制作简单、成本低、安装比较方便，而且防盗性能比较稳定，抗干扰能力强、灵敏度高、安全可靠。这种防盗器安装隐蔽，不易被盗贼发现，同时它的信号经过单片机系统处理后方便和PC机通信，便于多用户统一管理。本设计包括硬件和软件设计两个部分。硬件部分包括单片机控制电路、红外探头电路、驱动执行报警电路、LED控制电路等部分组成。 处理器采用51系列单片机AT89C51，整个系统是在系统软件控制下工作的。因此在防盗、警戒等安保装置中得到了广泛的应用。此外，在电子防盗、人体探测等领域中，热释电红外探测器也以其价格低廉、技术性能稳定等特点而受到广大用户和专业人士的欢迎。 关键词：单片机；红外传感器；数据采集；报警电路 引言 随着社会的不断进步和科学技术、经济的不断发展，人们生活水平得到很大的提高，对私有财产的保护意识在不断的增强，因而对防盗措施提出了新的要求。本设计就是为了满足现代住宅防盗的需要而设计的家庭式电子防盗系统。 就目前市面上装备主要有压力触发式防盗报警器、开关电子防盗报警器和压力遮光触发式防盗报警器等各种报警器，但这几种比较常见的报警器都存在一些缺点。而本设计中所使用的红外线是不可见光，有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。这种热释电红外传感器能以非接触形式检测出人体辐射的红外线，并将其转变为电压信号，同时，热释电红外传感器既可用于防盗报警装置，也可用于制动控制、接近开关、遥测等领域。红外线报警器分主动式和被动式两种。 主动式红外线报警器，是报警器主动发出红外线，红外线碰到障碍物，就会反弹回来，被报警器的探头接收。如果探头监测到，红外线是静止不动的，也就是不断发出红线线又不断反弹的，那么报警器就不会报警。当有会动的物体触犯了这根看不见的红线

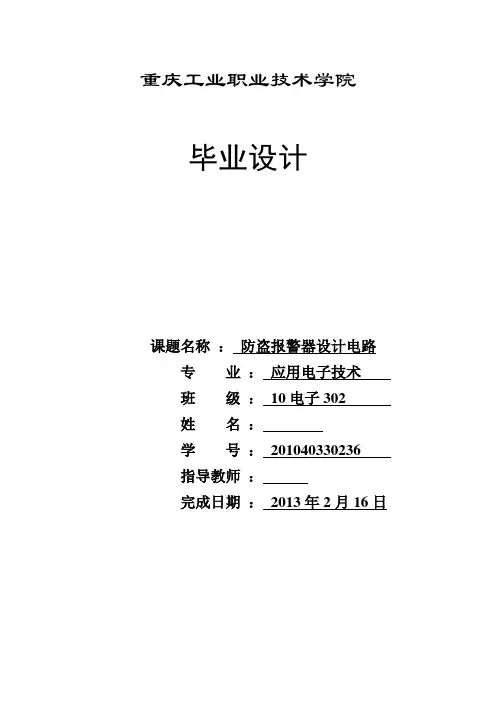

重庆工业职业技术学院 毕业设计 课题名称：防盗报警器设计电路专业：应用电子技术 班级：10电子302 姓名： 学号：201040330236 指导教师： 完成日期：2013年2月16日
