辽源职业技术学院 毕业综合实训报告 题目：矿井通风设计 专业班级: 设计人: 指导人: 20XX年X月XX日
目录一、矿井通风设计的内容与要求 5 （一）矿井基建时期的通风 5 （二）矿井生产时期的通风 5 （三）矿井通风设计的内容 6 （四）矿井通风设计的要求7 二、优选矿井通风系统7 （一）矿井通风系统的要求7 （二）确定矿井通风系统8 三、矿井风量计算8 （一）矿井风量计算原则8 （二）矿井需风量的计算8 1.采煤工作面需风量的计算8 2.掘进工作面需风量的计算11 3.硐室需风量计算13 4.其他用风巷道的需风量计算机14 四、矿井通风总阻力计算15 （一）矿井通风总阻力计算原则15 （二）矿井通风总阻力计算15 五、矿井通风设备的选择16
（一）主要通风机的选择17 六、概算矿井通风费用21
前言 通风是关系到煤矿生产安全的重要环节。确保通风系统的稳定可靠，要做到随矿井生产变化即时进行通风系统改造与协调，严格控制串联通风，强化局部通风管理，杜绝局部通风机无计划断电，做到通风系统正规合理、可靠、稳定.

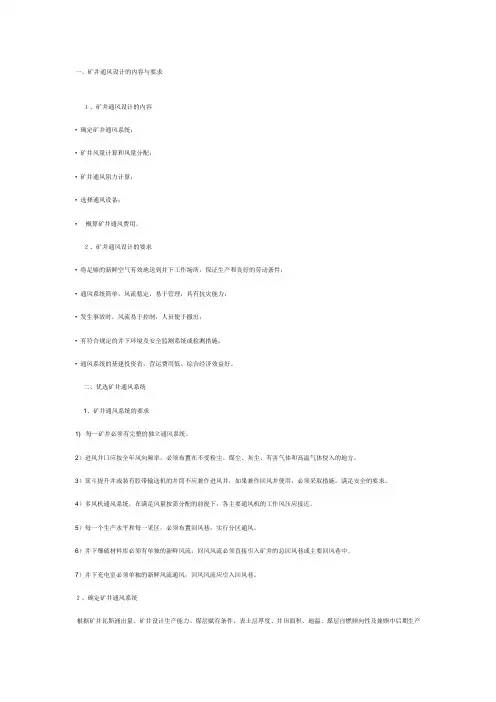

矿井通风设计是整个矿井设计内容的重要组成部分，是保证安全生产的重要环节。因此，必须周密考虑，精心设计，力求实现预期效果。 第一章矿井通风设计的内容与要求 矿井通风设计的基本任务是建立一个安全可靠、技术先进经济的矿井通
风系统。矿井通风设计分为新建或扩建矿井通风设计。对于新建矿井的通风设计，既要考虑当前的需要，又要考虑长远发展的可能。对于改建或扩建矿井的通风设计，必须对矿井原有的生产与通风情况做出详细的调查，分析通风存在的问题，考虑矿井生产的特点和发展规划，充分利用原有的井巷与通风设备，在原有基础上提出更完善、更切合实际的通风设计。无论新建、改建或扩建矿井的通风设计，都必须贯彻党的技术经济政策，遵照国家颁布的矿山安全规程、技术规程、设计规范和有关的规定。 矿井通风设计一般分为两个时期，即基建时期与生产时期，分别进行设计计算。 第一节矿井基建时期的通风 矿井基建时期的通风指建井过程中掘进井巷时的通风，即开凿井筒（或平硐）、井底车场、井下硐室、第一水平的运输巷道和通风巷道时的通风。此时期多用局部通风机对独头巷道进行局部通风。当两个井筒贯通后，主要通风机安装完毕，便可用主要通风机对已开凿的井巷实行全压通风，从而可缩短其余井巷与硐室掘进时局部通风的距离。 第二节矿井生产时期的通风 矿井生产时期的通风是指矿井投产后，包括全矿开拓、采准和采煤工作面以及其他井巷的通风。这时期的通风设计，根据矿井生产年限的长短，又可分为两种情况： （1）矿井服务年限不长时（大约15至20年），只做一次通风设计。矿井达产后通风阻力最小时为矿井通风容易时期；矿井通风阻力最大时为困难时期。依据这两个时期的生产情况进行设计计算，并选出对此两个时期的通风皆为适宜的通风设备。 （2）矿井服务年限较长时，考虑到通风机设备选型，矿井所需风量和风压的变化等因素，又需分为两个时期进行通风设计。第一水平为第一期，对该时期内通风容易和困难两种情况详细地进行设计计算。第二期的通风设计只做一般的原则规划，但对矿井通风系统，应根据矿井整个生产时期的技术经济因素，作出全面的考虑，以使确定的通风系统既可适应现实生产的要求，又能照顾长远的生产发展与变化情况。 矿井通风设计所需要的基础资料如下：
矿井通风系统与通风设计 本章主要内容 1,矿井通风系统----类型,适应条件,主要通风机工作方式 ,安装地点,通风系统的选择 2,采区通风----基本要求,进回风上山选择,采煤工作面通风系统 3,通风构筑物及漏风----风门,风桥,密闭,导风板;矿井漏风,漏风率,有效风量率,减少漏风措施 4,矿井通风设计----内容与要求,优选通风系统,矿井风量计算,阻力计算,通风设备选择 5,可控循环通风 第一节矿井通风系统 矿井通风系统是向矿井各作业地点供给新鲜空气,排出污浊空气的通风网路,通风动力和通风控制设施的总称. 一,矿井通风系统的类型及其适用条件 按进,回井在井田内的位置不同,通风系统可分为中央式,对角式,区域式及混合式. 1,中央式 进,回风井均位于井田走向中央.根据进,回风井的相对位置,又分为中央并列式和中央边界式(中央分列式). 2,对角式 1)两翼对角式 进风井大致位于井田走向的中央,两个回风井位于井田边界的两翼(沿倾斜方向的浅部),称为两翼对角式,如果只有一个回风井,且进,回风分别位于井田的两翼称为单翼对角式. 2)分区对角式 进风井位于井田走向的中央,在各采区开掘一个不深的小回风井,无总回风巷. 3,区域式 在井田的每一个生产区域开凿进,回风井,分别构成独立的通风系统.如图. 4,混合式 由上述诸种方式混合组成.例如,中央分列与两翼对角混合式,中央并列与两翼对角混合式等等. 二,主要通风机的工作方式与安装地点 主要通风机的工作方式有三种:抽出式,压入式,压抽混合式. 1, 抽出式 主要通风机安装在回风井口,在抽出式主要通风机的作用下,整个矿井通风系统处在低于当地大气压力的负压状态.当主要通风机因故停止运转时,井下风流的压力提高,比较安全. 2,压入式 主要通风机安设在入风井口,在压入式主要通风机作用下,整个矿井通风系统处在高于当地大气压的正压状态.在冒落裂隙通达地面时,压入式通风矿井采区的有害气体通过塌陷区向外漏出.当主要通风机因故停止运转时,井下风流的压力降低. 3,压抽混合式 在入风井口设一风机作压入式工作,回风井口设一风机作抽出式工作.通风系统
第七章 矿井通风系统与通风设计 本章主要内容 1、矿井通风系统----类型、适应条件、主要通风机工作方式 、安装地点、通风系统的选择 2、采区通风----基本要求、进回风上山选择、采煤工作面通风系统 3、通风构筑物及漏风----风门、风桥、密闭、导风板；矿井漏风、漏风率、有效风量率、减少漏风措施 4、矿井通风设计----内容与要求、优选通风系统、矿井风量计算、阻力计算、通风设备选择 5、可控循环通风 第一节 矿井通风系统 矿井通风系统是向矿井各作业地点供给新鲜空气、排出污浊空气的通风网路、通风动力和通风控制设施的总称。 一、矿井通风系统的类型及其适用条件 按进、回井在井田内的位置不同，通风系统可分为中央式、对角式、区域式及混合式。 1、中央式 进、回风井均位于井田走向中央。根据进、回风井的相对位置，又分为中央并列式和中央边界式（中央分列式）。 2、对角式 1）两翼对角式 进风井大致位于井田走向的中央，两个回风井位于井田边界的两翼（沿倾斜方向的浅部），称为两翼对角式，如果 只有一个回风井，且进、回风分别位于井田的两翼称为单翼对角式。 2）分区对角式
进风井位于井田走向的中央，在各采区开掘一个不深的小回风井，无总回风巷。 在井田的每一个生产区域开凿进、回风井， 分别构成独立的通风系统。如图。 4、混合式 由上述诸种方式混合组成。例如，中央分列与两翼对角混合式，中央并列与两翼对角混合式等等。 二、主要通风机的工作方式与安装地点 主要通风机的工作方式有三种：抽出式、压入式、压抽混合式。 1、抽出式 主要通风机安装在回风井口，在抽出式主要通风机的作用下，整个矿井通风系统处在低于当地大气压力的负压状态。当主要通风机因故停止运转时，井下风流的压力提高，比较安全。 2、压入式 主要通风机安设在入风井口，在压入式主要通风机作用下，整个矿井通风系统处在高于当地大气压的正压状态。在冒落裂隙通达地面时，压入式通风矿井采区的有害气体通过塌陷区向外漏出。当主要通风机因故停止运转时，井下风流的压力降低。 3、压抽混合式 在入风井口设一风机作压入式工作，回风井口设一风机作抽出式工作。通风系统的进风部分处于正压，回风部分处于负压，工作面大致处于中间，其正压或负压均不大，采空区通连地表的漏风因而较小。其缺点是使用的通风机设备多，管理复杂。 三、矿井通风系统的选择 根据矿井设计生产能力、煤层赋存条件、表土层厚度、井田面积、地温、矿井瓦斯涌出量、煤层自燃倾向性等条件，在确保矿井安全、兼顾中、后期生产需要的前提下，通过对多种个可行的矿井通风系统方案进行技术经济比较后确定。 中央式通风系统具有井巷工程量少、初期投资省的优点。因此，矿井初期宜优先采 用。
课程设计说明书 设计题目: 矿井通风系统设计 助学院校: 理工大学 自考助学专业: 采矿工程 姓名: 自考助学学号: 成绩: 指导教师签名: 理工大学成人高等教育 2O 年月日
前言 矿井通风指借助于机械或自然风压，向井下各用风点连续输送适量的新鲜空气，供给人员呼吸，降低井下工作面的温度，稀释并排出各种粉尘及有毒有害气体，创造良好的气候条件，为井下作业人员提供安全舒适的工作环境。随着浅部矿产资源的日渐枯竭，矿产资源开采向纵深发展是必然的趋势。随着开采深度的增加，矿井必将出现岩温增高、风路延长、阻力增大、风流压缩放热、风量调节困难、漏风突出、有毒有害物质和热湿排除受阻等问题。因此，矿井通风与安全的意义将更加重大。 80年代以来，随着煤矿机械化水平的提高，采煤方法和巷道布置及支护的改革，电子和计算机技术的发展，我国矿井通风技术有了长足的进步。通风管理日益规化、系列化、制度化，通风新技术和新装备越来越多地投入应用，以低耗、高效、安全为准则的通风系统优化改造在许多煤矿得以实施，使矿井通风更好地为高产、高效、安全的集约化生产提高安全保障。 近年来，为适应综合机械化采煤的要求，原煤炭工业部在总结建设经验、借鉴国外先进技术的基础上于1984颁发了《关于改革矿井开拓部署的若干技术规定》，作为新井建设、生产矿井技术改造和开拓延深的依据。为适应生产集中化，开采深度增加、瓦斯涌出量大的情况，以“针对现实、着眼长远、因地制宜、对症下药、综合治理、节能增风”为指导思想，对数百座国有煤矿进行通风系统优化改造，配合一批有条件的生产矿井通过合并井田、扩大开采围、增加储量进行改扩建的任务。
文件编号：RHD-QB-K4116 （管理制度范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 矿井局部通风机风电闭锁管理办法标准版本
矿井局部通风机风电闭锁管理办法 标准版本 操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 1、掘进工作面，必须完善"三专两闭锁"后，才能组织生产。 2、掘进工作面安装风机，由机电科设计绘制供电系统图，经机电副总批准后执行。 3、各类型风电闭锁接线图由机电工区统一提供，安装单位在安装过程中必须严格按图施工，不准改动。 4、风机闭锁技术规范 （1）多台风机应集中地点安放（20米范围内）且每台都要安设闭锁。
（2）风电闭锁风机开关不受断电仪的控制，动力开关必须受瓦斯、风机开关的控制。即风机开关停电停风后，动力开关自动掉闸切断动力电源。 （3）风电闭锁试验原则：一是试验时间为每天上午10：00检漏试验后进行；二是风机开关停电后，动力开关不能送电，必须在风机运转以后人工复电属正常，否则为不正常。 5、风机闭锁瓦斯电闭锁安装完善试运转后，由安装单位提前一天书面提出验收移交申请，由机电科组织安检、通风、生产及使用单位进行检查验收移交。经检查验收确认合格后，由参加人员在"风机安装验收移交单"上签字，正式移交使用单位进行使用维护。使用单位不按时参加验收则算无条件接收。如遇临时应急安装或更换的风机，机电科、安检派人现场检查验收。
6、使用单位必须坚持每天一次的风电闭锁瓦斯电闭锁检查试验制度，每天将检查结果汇报主管部门并做好记录。若汇报闭锁不正常，矿调度和安检必须立即停止掘进头作业，撤出人员并安排和督促有关单位进行处理，处理好后方可恢复生产。 7、业务部门（安检、调度、机电、通风）对风电闭锁试验每月不定期进行2次抽查、发现风电闭锁、瓦斯电闭锁不起作用的要立即督促整改，并组织分析追查处理。 8、有关处罚规定 （1）风机的安装若无图纸施工则一律视为"三违"现象，给予责任单位罚款100元/台次。 （2）安装单位不按图纸进行搭火者，罚款50元/次。 （3）未经验收移交就使用风机者，对责任单位
1.1通风系统管理制度 为加强煤矿通风系统管理，根据《煤矿安全规程》及相关规定,通风系统管理制度应包含但不限于以下内容。 一、煤矿必须有完整、独立、合理、可靠的通风系统， 不得出现违反《煤矿安全规程》的串联通风、扩散通风、 采空区通风。 二、高瓦斯矿井、煤与瓦斯突出矿井的每一个采（盘） 区和开采容易自燃煤层的采（盘）区，必须设置至少1 条 专用回风巷；低瓦斯 矿井开采煤层群和分层开采采用联合布置的采（盘）区， 必须设置 1 条专用回风巷。采区专用回风巷不用于运输、 安设电气设备和兼做主要行人巷；专用回风巷道维修时制定 专项措施，经矿总工程师审批。 采区进、回风巷必须贯穿整个采区，严禁一段为进风 巷、一段为回风巷。 三、采掘工作面应实行独立通风。当采掘工作面布置 独立通风确有困难而采用串联通风时，必须符合《煤矿安 全规程》并制定安全技术措施，并报煤矿总工程师审批。煤层 倾角大于12°的采煤工作面采用下行通风时，必须符合《煤 矿安全规程》规定，并报煤矿总工程师批准。 采煤工作面必须采用矿井全风压通风，禁止采用局部
通风机稀释瓦斯。采掘工作面的进风和回风不得经过采空区或冒顶区。溜煤眼不得兼作通风使用。 四、煤矿每月至少召开1 次通风工作例会，总结安排年、季、月通风工作，并有记录。煤矿每月对通风系统进行一次检查，有检查记录，对检查出的通风隐患及时进行整改，确保通风系统稳定可靠。矿井通风系统图必须按季度绘制，并按月补充修改；多煤层同时开采的矿井，必须绘制分层通风系统图，应当绘制矿井通风系统立体示意图和矿井通风网络图。 五、开采突出煤层时，工作面回风侧不得设置调节风量的设施。煤矿各区域内通风设施由当班瓦斯检查工负责日常检查；施工单位对 本区域内通风设施负管理责任。 六、煤矿准备采区时必须编制通风设计；改变全矿井、一翼或水平的通风系统，必须编制改变通风系统的设计及安全措施，由相关人员会审，煤矿总工程师审核后实施。井下爆炸物品库、充电硐室、采区变电所、实现采区变电所功能的中央变电所有独立的通风系统。 七、必须安装2 套同等能力的主要通风机装置，严禁采用局部通风机或者风机群作为主要通风机使用，至少每月检查一次主要通风机。矿井主要通风机安设在线监测系统，能够实时准确监测风机运行状态、风量、风压等参数。装有主要通
4 矿井通风 4.1 通风系统 4.1.1 通风系统 4.1.1.1 通风方式和通风方法 根据煤层赋存条件，矿井采用平硐开拓，根据矿井开拓方式，本矿井走向较短，只有一个采区的走向长度，采用分列式通风方式，抽出式通风方法，采煤工作面利用全矿井负压通风，采用“U”型通风方式，掘进工作面采用局部通风机压入式通风。 4.1.1.2 通风系统 根据矿井开拓部署，该矿为平硐开拓方式，主平硐、副平硐和后期排水进风行人平硐进风，回风平硐回风。 矿井初期主要通风线路为： 主平硐/副平硐→+1690m水平运输巷/+1690m双龙炭运输巷 /+1728m运输巷/+1728m双龙炭运输巷→+1690m运输石门/+1728m运输石门→一采区轨道上山/一采区行人上山→+1756m运输石门→11011工作面运输巷→11011采煤工作面→11011工作面回风巷→回风石门 →+1798m正炭回风巷→总回风斜巷→+1788m总回风巷→回风平硐→ 地面。 矿井后期主要通风线路为： 主平硐/副平硐/排水进风行人平硐→+1690m水平运输大巷/+1728m运输巷和通风行人斜巷/+1630m排水行人巷→二采区轨道上山/二采区行人上山→+1548m水平运输巷→三采区轨道上山/三采区行人上山→区段运输石门→23013工作面运输巷→23013采煤工作面→23013工作面回风巷→区段回风石门→三采区回风上山→回风暗斜井→总回风斜巷→+1788m总回风巷→回风平硐→地面。
矿井初期开采一采区时为通风容易时期，后期二、三采区同采时为通风困难时期。通风系统图（初、后期）和通风网络图（初、后期）详见图C1795-171-1（修改）、C1795-171-2（修改）。 4.1.1.3 井筒数目、位置、服务范围及时间 矿井开采一采区时有3个井筒，即：主平硐、副平硐和回风平硐，主平硐、副平硐进风，回风平硐回风。矿井二、三采区开采时4个井筒，即主平硐、副平硐、排水进风行人平硐和回风平硐。主平硐、副平硐和排水进风行人平硐进风，回风平硐回风。各井筒均位于井田东部。主平硐为改造利用原基地一号井主平硐；副平硐为改造利用原基地一号井副主平硐；回风平硐为改造利用原基地一号井回风平硐；排水进风行人平硐为改造利用原顺风煤矿主平硐。矿井回风平硐井口坐标为：X=3278284，Y=18267648，Z=+1788.867，服务于全矿井生产期间。 通风系统（初、后期）详见图4-1-1、4-1-2； 通风网络（初、后期）详见图4-1-3、4-1-4。
煤矿通风系统管理规定 一、矿井必须有完整、独立的通风系统。改变全矿井一翼或一个水平的通风系统时，必须报公司总工程师批准；改变一个采区的通风系统时，必须报矿总工程师批准。 二、水平延深及采区开拓从设计上要确保通风系统合理，并在实际施工及生产过程中严格实施。 三、矿井在组织生产、安排生产布局、采掘接续时，首先要考虑通风能力，做到以风定产、定头，避免出现因生产过于集中、追求产量进度，造成的系统不合理、区域风量不足及违规串联通风等现象。 四、严禁不符合《煤矿安全规程》的串联风、扩散风、老塘风，严禁出现串联风中的“并─串”或“串─并”形式的二次串联风。 五、实行分区通风。采掘工作面都应采用独立通风系统，布置独立通风有困难时，经矿总工程师批准可以采用符合《煤矿安全规程》要求的一次串联风，同一采区内一次串联风不得超过一处。 进入串联风流中的沼气和二氧化碳浓度不得超过0.5%，在串联风流中，必须安装沼气自动检测报警断电装置。 六、非长壁采煤法、残采、回收煤柱、地质构造复杂地段的回采，无法形成通风系统的通过制订专门措施，经公司总工程师批准，可以采用局扇供风，但必须实施“三专二闭锁”或“双局扇双电源”，必须安装沼气自动检测报警断电装置。 七、井下爆破材料库必须有单独的通风系统，回风风流必须直接引入矿井的总回风道或主要回风道中。 八、矿井及各地点所需风量，应按《煤矿安全规程执行说明》进行计算。 九、全矿井风量每旬至少测定一次，重点区域经常测定。对供风量不足地点要及时查明原因并进行调整，确保合理供风。 十、矿井回风道失修率不得高于7%，其中严重失修率不得高于3%。 十一、加强通风设施管理，矿井有效风量率不得低于85%，外部漏风率不得超过5%，风井外部漏风率每年至少测定一次。 十二、反风设施由矿长组织有关部门每季度至少检查一次，检查结果要有记录备查，每年进行一次矿井反风演习。 十三、主要通风机至少每月由矿机电部门检查一次，检查矿井主扇的运转情况、反风设施、电器设备的工作情况。
采区设计（矿井通风系统）课程设计任务书 1、设计依据 给定矿井开拓系统和某一采区区域范围及煤层地板等高线图，矿井概况及生产情况，以及采区生产能力（产量）、瓦斯涌出量等条件，进行采区巷道布置及采区通风系统设计。 设计题目及资料来源 由具体指导老师确定。 2、设计内容 1）采区设计：采区巷道布置（采区上下山、主要进回风、运输巷道），回采巷道布置，回采工作面布置，明确巷道之间的联接关系；简单进行采煤方法、回采工艺设计； 2）采区（或矿井）通风系统设计：采区通风系统确定（要有相应的通风构筑物）、用风地点风量计算与分配（采用由内向外四算一校核的方法），计算采区巷道通风阻力。进行简单的矿井通风系统设计（通风机选型和工况点分析）。 3）安全工程设计【推荐选作】：瓦斯抽采设计、防灭火灌浆设计、注氮气设计、阻化剂设计等。 3、设计要求 完成采区通风系统设计说明书一份，采区巷道布置图，矿井（采区）通风系统图、网络图。（说明书和图纸格式按照学校毕业设计要求的格式完成） 4、提交材料 采区设计及通风系统设计说明书，采区巷道布置图，矿井（采区）通风系统图、通风网络图。（包括草稿、电子文档） 5、指导要求 设计主要分为两个内容：采区巷道布置和矿井（采区）通风设计。 本着今后实施“课程设计进行简单矿井通风设计，毕业设计进行有针对性的老矿井改造通风设计和侧重安全系统设计，加强学生能力培养”的教学计划改革探索，也为适应当前煤矿集约化开采体系的需求，使学生尽早熟悉矿井通风设计的方法，及时消化《矿井通风与空气调节》课中的矿井通风设计内容，本次设计可根据学生情况可适当要求进行简单的矿井通风系统设计（通风机选型和工况点分析）； 在制定设计题目时，原始CAD图纸给出水平大巷、井底车场及主要硐室等矿井开拓布置
目录 前言3 第一章矿井基本简况5 第一节矿井简况4 一、井田简况4 二、煤层地质简况4 三、瓦斯简况5 四、水文简况5 五、煤尘、煤炭自燃简况5 六、通风简况5 第二章通风系统设计可行性论证8 第一节矿井通风系统优化背景8 一、矿井目前通风及生产能力情况8 二、矿井生产能力发展前景8 第二节通风系统改造的必要性分析、论证9 第三节通风系统改造的主要手段10
第四节通风系统改造总体技术方案的选择10 第三章矿井通风参数计算14 第一节通风系统改造后矿井需要风量的计算14 一、矿井风量计算原则14 二、矿井需风量的计算14 第二节通风系统改造后矿井通风阻力的计算19 一、矿井通风总阻力计算原则19 二、矿井通风总阻力计算19 第三节通风系统改造技术方案比较33 第四章矿井通风设备的选择35 第一节主要通风机选型35 一、设计依据35 二、通风设备选型35 第二节矿井主要通风设备的配置要求38 第五章通风费用概算40 第六章矿井安全技术措施43
第一节粉尘灾害防治43 一、防尘措施43 二、防爆措施43 三、隔爆措施43 第二节瓦斯灾害防治44 第三节防灭火44 一、煤的自燃预防措施44 二、外因火灾防治44 第四节矿井防治水45 第五节井下其它灾害预防45 一、顶板灾害防治45 二、机电运输事故防治45 前言 矿井通风是一个运用多种技术手段输送、调度空气在井下流动，维护矿井正常生产和劳动安全的动态过程。在生产期间其任务是利用通风动力，以最经济的方式，向井下各用风地点供给质优量足的新鲜空气，保证工作人员
的呼吸，稀释并排除瓦斯、粉尘等各种有害物质，降低热害，给井下创造良好的劳动环境；在发生灾变时，能有效、及时地控制风向及风量，并与其它措施结合，防止灾害的扩大，最大限度地减少事故损失。 剖析历次煤矿重大灾害事故发生及扩大的原因，无不与矿井通风系统有着密切的关系。因此，建立一个既能满足日常生产需风，保证风向稳定、风质合格，在灾害时期又能保持通风设备运行可靠、稳定、能快速实现风流控制的通风系统是至关重要的。 本设计基于郑兴义兴（新密）煤矿的现状，本着为矿井的长期发展，提高矿井生产能力进行的矿井通风系统改造。总设计技术方案：维修扩大矿井东回风巷的断面，回收矿井西回风巷，对皮带巷进行扩修增大通风断面减小阻力，并经过矿井通风设施改造。通过风量、风阻等计算，选择出主要通风机以及配套的电机型号。通过各种论证，本设计可靠可行，提高矿井的抗灾能力，提高了矿井的经济效益。
编号：SM-ZD-41718 矿井通风安全管理制度Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
矿井通风安全管理制度 简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。文档可直接下载或修改，使用时请详细阅读内容。 为了加强通风安全管理,保证通风系统的安全可靠,提高矿井的抗灾能力,防止瓦斯事故的发生,确保安全生产,特编制以下通风安全管理制度: 一、编制依据： 1、《煤矿安全规程》； 2、《矿井通风安全管理》； 3、上级有关煤矿通风防瓦斯规定； 二、矿井通风管理制度： 1、成立通风科，通风科每天必须有专人24小时值班，并进行矿井通风调度，通风科在矿总工程师领导下对本矿的一通三防工作的规划，对每月通风作业计划进行制订、技术措施和组织措施的落实具体负责。 2、主扇工、井下通风工、瓦检工等特殊工程必须经上级部门培训合格，持证上岗；必须严格执行岗位责任制和技术操作规程。
3、矿井必须配备各种通风检测仪器、仪表，坚持保管、维修、保养和使用制度，并定期校正，保持台台完好。 4、各种通风管理报表、台帐要做到准确无误，数字齐全，上报及时，井下通风管理牌板填写清楚； 5、由通风科负责，每月对矿井进行不低于三次的全面测风，每次结果应有记录并写在测风地点的记录牌板上，根据测风结果进行分析，发现问题，及时采取措施处理。 6、矿井通风系统图由通风科及时填绘并按月补充修改，及时与主管部门进行图纸交换，通风系统图必须将矿井现状的实际风量，风流方向、通风设施的安装地点标明清楚。 三、主扇安全管理制度： 1、主扇值班人员必须经主管部门培训合格，持证上岗，每天24小时值班，不得脱岗，对主扇运行情况每天检查一次，发现异常情况，及时汇报调度室及值班矿长。 2、主扇必须保证连续24小时运转。 3、由机电科负责，每月至少对主扇检查1次，风井防爆门每6个月检查检查维修1次，改变通风机转数或叶片角度时，必须经矿技术负责人批准。
煤矿分公司矿井通风系统管理制度 为确保矿井通风系统运行平稳，杜绝无风、微风作业，防治瓦斯超限，特制定本制度。 第一条矿井必须建立完整、合理、稳定、可靠的通风系统，杜绝不符合规定的串联、角联、扩散及采空区等通风。 第二条每一生产水平和每一采区都必须布置回风巷，实行分区通风，在构成通风系统时，采区进、回风巷必须贯穿整个采区，严禁一段为进风巷，一段为回风巷；准备采区必须在采区构成通风系统后，方可开掘其它巷道；切眼在未形成全风压通风系统前不得进行扩帮和安装。 第三条每年在安排采掘作业计划时必须进行矿井通风能力的核定，严格按照实际供风量核定矿井产量，严禁超通风能力生产。通风科必须于每年12月中旬完成对下一年度通风能力核定工作，并报公司通风处备案。 第四条改变矿井采区以上通风系统（包括主要通风机的改造）时，必须编制通风设计及安全措施，经总工程师审核后，报公司批准。矿井开拓新水平和准备新采区的回风，在未构成通风系统前，必须制定安全技术措施经分公司经理批准，并报公司通风处备案后，方可将回风引入生产水平的进风中，但回风中的瓦斯和二氧化碳浓度都不得超过0.5﹪。调整采区以下（包括采区）的通风系统时，其安全技术措施由总工程师审批。
第五条通风科必须按季绘制矿井通风系统图，按月补充修改矿井通风系统图。通风系统图必须标明风流方向、风量、主扇型号和通风设施的安装地点，当通风系统有较大变化（如系统调整、巷道贯通、启封密闭、建造及拆除通风设施等）时必须在24h内补填矿井通风系统图。通风科还应绘制通风系统立体示意图和通风网络图,矿井通风系统图每月报公司通风处一份。 第六条采掘工作面应实行独立通风。布置采区和工作面时，必须经通风科审核通风系统设计，不合理的通风系统不得使用。当布置独立通风有困难时，必须按《煤矿安全规程》第114条的规定制定安全措施，经总工程师批准，并上报公司通风处备案。 第七条回采工作面在没有构成完整通风系统前严禁进行安装和回采工作。 第八条矿井内各地点的风速应符合《煤矿安全规程》第101条规定，严禁无风、微风作业。掘进中的煤巷或半煤岩巷内的风速不得低于0.25m/s，掘进岩巷内的风速不得低于0.15m/s。回采工作面排瓦斯巷内风速不得低于0.5m/s，井下严禁出现风速超限现象。 第九条每年进行一次矿井反风演习，每季度应至少检查一次反风设施。新安装的主要通风机投入运行后（或主要通风机改造后），以及通风系统有较大变化时，应及时进行
