PLC变频器接线图
一、引言
风机、泵类等由电机拖动的设备，其耗电量占据了我厂总用电量的绝大多数，从目前我厂此类设备的运行情况来看，在节能方面有巨大的潜力可以挖掘。根据工艺流程特点和需要，我厂区各装置中泵类设计使用上，一般在同一工艺点中均采用两台同容量泵（一主泵、一备用泵）。为了节能和自
控的目的，目前针对机泵一开一备的方式可以有两种解决方案：将主机加装变频器；或将主机和备机同时加装变频器。但是，上述两种方案都存在不同的弊端，前一种方案当备机运行时将不能实现节能和自控（备机运行时间基本等同与主机）；后一种方案则造成设备的闲置浪费（两台变频器在同
一时间内只有一台运行）。
二、解决方案
我们假设一下，如果能够用一台变频器带动两台电动机运行，并用控制设备对其操作进行控制，这样一来，即可发挥变频器的优势，又可以节省资金的投入。变频器的技术已经比较成熟，基本型的变频器都有一拖二甚至更高的功能，但是使用常规电器搭建控制部分则非常困难，同时因大量使用继电器、时间继电器又将造成控制部分的可靠度降低和故障率的升高，因此很少有这样的设计方案。可编程控制器
（PLC）是近年来发展极为迅速，应用面极广，它具有功能齐全、使用方便、维护容易、通用性强、可靠性高、性能价格比高等优点，已在工业控制的各个领域得到了极为广泛的应用，成为实现工业自动化的一种强有力工具。
本设计正是基于以上背景，在原有设备的基础上添加一台PLC，利用PLC控制，实现变频器一拖二控制电机改造，用一台变频器带动两台电机调节转速，实现一机多用，最大限度的提高设备利用率，挖掘增效潜力。既提高了自动化水平，又节约电能，一举两得。
本方案采用OMRON公司的CPM1A型PLC，输出形式继电器，并结合适当的外围设备搭建控制变频器的控制系统，具有使用可靠性高、响应速度快、动作准确、功能可扩展性强、外围设备少、成本低、抗干扰能力强等特点。所以本文考虑设备数量及应用场合，选择CPM1A。因为它具有可靠性高、体积小、扩展方便，使用灵活的特点。选其型号为CPM1A-30CDR-A。I/O点为30点；电源类型为AC型，范围100V~240V；输出方式为继电器输出型。性能如下：2048程序存储器；2048数据存储器；18点输入，12点输出；可扩展3个模块；对于大型控制工程，18点输入不能满足点数要求时，可以通过I/O扩展模块进行行输入点数的扩展。CPM1A最多可扩展到54个输入点。若要增加PLC电源的可靠性，我们可以选择CPM1A-30CDR-D型机，功能同上，
但其电源为直流24V，由另购UPS供电。
三、工艺控制要求及功能
1，正常的开停泵：系统处于自控状态时,正常情况下，电机均由变频器对其自身变频调速，由工艺提供4~20mA电流信号驱动变频器对电机调速(也可以由变频器设定)。当投入1#电机时，由一段电源供电；当投入2#电机时，由二段电源供电。
2，正常的倒泵：如1#泵运行时需倒入2#泵：按动2#泵启动按钮，1#泵自动由变频运行转到1#泵旁路运行（若在倒泵时，1#泵已经旁路运行，则1#泵无切换线路动作），2#泵由变频器供电运行。
3，故障情况下的控制：
1，变频器故障：当电机正常而变频器故障时，可自动断开故障段，同时自动接通本台电机所在旁路，确保电机正常运行，以满足工艺生产要求。
2，PLC故障：将控制开关转至手动控制，此时现场电机控制不经过PLC，由常规电器控制。
3，电机故障：无论系统处于自动控制还是手动控制，均可切断电机电源进行保护。
四、系统控制原理
由控制器运算并控制执行器件进行合分闸动作，且由电流继电器、VWF的辅助触点等器件反馈信号，控制器、执行器
等共同构成控制回路。
原理图如下：（原理图）
目前，就系统控制要求来讲。
ⅰ）可以应用继电器控制来实现。其特点是价格便宜，电路简单，但是由于受外界环境的影响较严重，寿命短易误动作，且不易维护。以前工业中多采用此方案。
ⅱ）一种是PLC来做控制器。PLC即可编程控制器（Programmable Controller 简称PLC或PC）：它以微处理器为核心，有机地将微型机计算机技术、自动化技术及通信技术融为一体。
与以往继电器控制系统相比，由于PLC具有性能好、环境适应强，性能可靠。ＰＬＣ高可靠性、能适应恶劣环境、运行时间长、速度极快，可直接应用于工业环境具有很强的的抗干扰能力广泛的适应能力和应用范围，这也是区别一般微机控制系统的一个重要特征。所以当今大多大数中型企业都是使用ＰＬＣ。
五、系统设计
1、系统流程图系统流程图说明
启动电机时，若预将启动电机M1，按SB1-1启动——KM1-1吸合——VWF启动。此时流程分两种路径：第一种，若PLC 检测到VWF运行且无故障——KM1-2吸合——电机M1经过VWF所在的主回路完成启动；第二种，若PLC检测到
VWF运行且有故障——KM1-1断开——KM1-3吸合——电机M1通过旁路启动。
若PLC接收到当电机M1启动过程中或正常运行后出现的故障，则PLC按顺序依次断开或停止电机M1运行回路的所有接触器及VWF。启动电机M2同理。
倒泵时，若欲将1#泵倒入2#泵（即停止M1，启动M2），此时流程分两种路径，若之前MI运行在主回路，则依次断开或停止KM1-2——VWF——KM1-1，之后再使KM1-3吸合，这时完成M1运行回路的自动切换使其旁路运行。在PLC 给KM1-3发送接通指令的同时，延时0.2S启动电机M2，当M2正常运转后，按SB1-2停止M1，完成整个倒泵操作。由2#泵倒入1#泵同理。2、主回路及控制回路接线图六、PLC 控制设计
本设计选用CPM1A-30EDR-A 型PLC，输出形式继电器形。
1、I/O点分配
输入点作用输出点作用
00000 M1启动输入（KA1常开点）01000 KM1-1
00001 M1停止输入（KA1常闭点）01001 KM1-2
00002 M2启动输入（KA2常开点）01002 KM1-3
00003 M2停止输入（KA2常闭点）01003 KM2-1
00004 1QF空开常开点01004 KM2-2
00005 2QF空开常开点01005 KM2-3
00006 VWF状态点常开S3 01006 VWF启动S1
00007 VWF故障点常开S4 01007 VWF停止S2
00008 热元件1FA
00009 热元件2FA
00010 电流继电器KI1和KI2常开
00011 电流继电器KI3和KI4常开
注：电流继电器KI1和KI2接在电机M1出现电缆端，电流继电器KI3和KI4接在电机M2出现电缆端，作用检测电机是否过流，发信号。2、PLC硬件接线图3、应用程序
根据流程图设计的系统梯形图七、变频器接线图结论
本文针对我厂的机泵采用一备一主的运行方式，提出了利用PLC搭建控制平台，实现一台变频器对互备的两台机泵进行拖动的目的。用PLC和变频器搭建的程控系统，不但实现了设备运行的自动化管理和监控，提高了系统的可靠性和安全性，而且提高了企业经济效益和工作效率。因此，该系统在石化行业具有一定的工程应用和推广价值。本设计只是对PLC与变频器搭建系统基本功能的初步探讨，在此设计的基础上，还可以增加其它自动的控制功能，如两段进线，其中一段低电压时，可实现相互备自投，此外还可以进行通讯等，这些功能在不额外的增加硬件设备就可以实现。谢词
在设计和查找资料过程中，胡单明、宋建立、唐立敏主任，牟连辉书记给予了大力的技术支持和帮助，在此真诚感谢！
参考资料
方承远主编.工厂电气控制技术.北京：机械工业出版社，2000 宫淑贞等编 .可编程控制器原理及应用.北京：人民邮电出版社，2002
ATV71变频器使用说明书
PLC变频器接线图 一、引言 风机、泵类等由电机拖动的设备，其耗电量占据了我厂总用电量的绝大多数，从目前我厂此类设备的运行情况来看，在节能方面有巨大的潜力可以挖掘。根据工艺流程特点和需要，我厂区各装置中泵类设计使用上，一般在同一工艺点中均采用两台同容量泵（一主泵、一备用泵）。为了节能和自 控的目的，目前针对机泵一开一备的方式可以有两种解决方案：将主机加装变频器；或将主机和备机同时加装变频器。但是，上述两种方案都存在不同的弊端，前一种方案当备机运行时将不能实现节能和自控（备机运行时间基本等同与主机）；后一种方案则造成设备的闲置浪费（两台变频器在同 一时间内只有一台运行）。 二、解决方案 我们假设一下，如果能够用一台变频器带动两台电动机运行，并用控制设备对其操作进行控制，这样一来，即可发挥变频器的优势，又可以节省资金的投入。变频器的技术已经比较成熟，基本型的变频器都有一拖二甚至更高的功能，但是使用常规电器搭建控制部分则非常困难，同时因大量使用继电器、时间继电器又将造成控制部分的可靠度降低和故障率的升高，因此很少有这样的设计方案。可编程控制器
（PLC）是近年来发展极为迅速，应用面极广，它具有功能齐全、使用方便、维护容易、通用性强、可靠性高、性能价格比高等优点，已在工业控制的各个领域得到了极为广泛的应用，成为实现工业自动化的一种强有力工具。 本设计正是基于以上背景，在原有设备的基础上添加一台PLC，利用PLC控制，实现变频器一拖二控制电机改造，用一台变频器带动两台电机调节转速，实现一机多用，最大限度的提高设备利用率，挖掘增效潜力。既提高了自动化水平，又节约电能，一举两得。 本方案采用OMRON公司的CPM1A型PLC，输出形式继电器，并结合适当的外围设备搭建控制变频器的控制系统，具有使用可靠性高、响应速度快、动作准确、功能可扩展性强、外围设备少、成本低、抗干扰能力强等特点。所以本文考虑设备数量及应用场合，选择CPM1A。因为它具有可靠性高、体积小、扩展方便，使用灵活的特点。选其型号为CPM1A-30CDR-A。I/O点为30点；电源类型为AC型，范围100V~240V；输出方式为继电器输出型。性能如下：2048程序存储器；2048数据存储器；18点输入，12点输出；可扩展3个模块；对于大型控制工程，18点输入不能满足点数要求时，可以通过I/O扩展模块进行行输入点数的扩展。CPM1A最多可扩展到54个输入点。若要增加PLC电源的可靠性，我们可以选择CPM1A-30CDR-D型机，功能同上，
PLC和变频器配合使用时注意事项 当利用变频器构成自动控制系统进行控制时，很多情况下是采用plc和变频器相配合使用，例如我厂二催化的自动吹灰系统。PLC可提供控制信号和指令的通断信号。一个PLC系统由三部分组成，即中央处理单元、输入输出模块和编程单元。本文介绍变频器和PLC进行配合时所需注意的事项。 1.开关指令信号的输入 变频器的输入信号中包括对运行/停止、正转/反转、微动等运行状态进行操作的开关型指令信号。变频器通常利用继电器接点或具有继电器接点开关特性的元器件（如晶体管）与PLC）相连，得到运行状态指令，如图1所示。 图1运行信号的连接方式 在使用继电器接点时，常常因为接触不良而带来误动作；使用晶体管进行连接时，则需考虑晶体管本身的电压、电流容量等因素，保证系统的可靠性。
在设计变频器的输入信号电路时还应该注意，当输入信号电路连接不当时有时也会造成变频器的误动作。例如，当输入信号电路采用继电器等感性负载时，继电器开闭产生的浪涌电流带来的噪音有可能引起变频器的误动作，应尽量避免。图2与图3给出了正确与错误的接线例子。 图2变频器输入信号接入方式 图3输入信号的错误接法 当输入开关信号进入变频器时，有时会发生外部电源和变频器控制电源（DC24V）之间的串扰。正确的连接是利用PLC电源，将外部晶体管的集电极经过二极管接到PLC。如图4所示。
图4输入信号防干扰的接法 2.数值信号的输入 变频器中也存在一些数值型（如频率、电压等）指令信号的输入，可分为数字输入和模拟输入两种。数字输入多采用变频器面板上的键盘操作和串行接口来给定；模拟输入则通过接线端子由外部给定，通常通过0～10V/5V的电压信号或0/4～20ｍＡ的电流信号输入。由于接口电路因输入信号而异，因此必须根据变频器的输入阻抗选择PLC 的输出模块。图5为PLC与变频器之间的信号连接图。 当变频器和PLC的电压信号范围不同时，如变频器的输入信号为0～10V，而PLC的输出电压信号范围为0～5V时；或PLC的一侧的输出信号电压范围为0～10V而变频器的输入电压信号范围为0～5V时，由于变频器和晶体管的允许电压、电流等因素的限制，需用串联的方式接入限流电阻及分压方式，以保证进行开闭时不超过PLC和变频器相应的容量。此外，在连线时还应注意将布线分开，保证主电路一侧的噪音不传到控制电路。 通常变频器也通过接线端子向外部输出相应的监测模拟信号。电信号的范围通常为0～10V/5V及0/4～20ｍＡ电流信号。无论哪种情况，都应注意：PLC一侧的输入阻抗的大小要保证电路中电压和电流
ABB ACS510变频器参数表 一、变频器接线图： （注：此接线图为定型图纸专用，变频器接线图必须与功能表配套使用）二、各输入 / 输出端口功能简述： 1-SCR：屏蔽地； 2-AI1 ：模拟量输入 1，由微机板提供0-5V 信号； 3-AGND：模拟量地，与其他模拟量地相连； 4-+10V：内置 10V电源的正极，与模拟量地形成回路； 5-AI2 ：模拟量输入 2，由变频器提供0-10V 电源，远传压力表提供0-5V 信号； 6-AGND：模拟量地，与其他模拟量地相连； 7-AO1：模拟量输出 1，提供变频器运行频率，0-20mA输出。 8-AO2：模拟量输出 2，此地不用； 9-AGND：模拟量地，与其他模拟量地相连； 10-+24V：内置 24V 电源的正极； 11-GND：内置 24V电源的负极； 12-DCOM：开关量输入的公共端； 13-DI1 ：开关量输入 1，微机自动控制方式下，变频器启动信号，闭合启动； 14-DI2 ：开关量输入 2，微机自动 / 手动 PID 控制方式切换，闭合为手动PID 控制；15-DI3 ：开关量输入 3，变频器报警自动复位信号，输入一个脉冲后变频器复位； 16-DI4 ：开关量输入 4，此地不用； 17-DI5 ：开关量输入 5，此地不用； 18-DI6 ：开关量输入 6，手动 PID 控制方式下，变频器启动信号，闭合启动；
19-RO1C：变频器输出继电器1 的公共端，变频器报警，变频器报警时此继电器吸合；20-RO1A：变频器输出继电器1 的常闭点，变频器报警，此地不用； 21-RO1B：变频器输出继电器1 的常开点，变频器报警，变频器报警时此继电器吸合；22-RO2C：变频器输出继电器2 的公共端，此地不用； 23-RO2A：变频器输出继电器2 的常闭点，此地不用； 24-RO2B：变频器输出继电器2 的常开点，此地不用； 25-RO2C：变频器输出继电器3 的公共端，此地不用； 26-RO2A：变频器输出继电器3 的常闭点，此地不用； 27-RO2B：变频器输出继电器3 的常开点，此地不用； 三、参数表： 参数代码中文名称 1603解锁密码 1602参数锁定 9902应用宏 9905电机额定电压9906电机额定电流9907电机额定频率9908电机额定转速9909电机额定功率1201恒速选择 1302AI1 上限 1305AI2 上限 1401变频器报警1601运行允许 1604故障复位选择2007最低频率 2202加速时间 2203减速时间 2601允许磁通最优化2606开关频率 2609噪音过滤 4001增益 4002积分时间 4010给定值选择4011内部给定值1607参数存储 1602参数锁定 其他参数暂时采用默认值，详见设定值说明 358输入 358 后允许修改1602 一次1 6PID 控制宏 380V 根据电机铭牌设定 50HZ 根据电机铭牌设定 根据电机铭牌设定 0未选择 5050HZ 100100% 4故障时报警 允许变频器运行，不需要任何外部 信号 3DI3 口有输入则变频器复位 根据客户要求设定 根据变频器功率设定 根据变频器功率设定 0禁止 88KHZ 1允许 1～3越大调节幅度越大 5～7越大调节速度越慢 19内部给定，给定值是恒定的 根据客户要求设定见参数调整方法中公式 1 ABB变频器《 ACS510-01 用户手册》。
关于P L C与变频器的结合使用 目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，这里面经常会用到PLC与变频器的结合使用，当利用变频器构成自动控制系统进行控制时，很多情况下是采用PLC 和变频器相配合使用，例如我厂二催化的自动吹灰系统。PLC可提供控制信号和指令的通断信号。一个PLC系统由三部分组成，即中央处理单元、输入输出模块和编程单元。本文介绍变频器和PLC进行配合时所需注意的事项。 1.开关指令信号的输入 变频器的输入信号中包括对运行/停止、正转/反转、微动等运行状态进行操作的开关型指令信号。变频器通常利用继电器接点或具有继电器接点开关特性的元器件（如晶体管）与PLC）相连，得到运行状态指令，如图1所示。 在使用继电器接点时，常常因为接触不良而带来误动作；使用晶体管进行连接时，则需考虑晶体管本身的电压、电流容量等因素，保证系统的可靠性。 在设计变频器的输入信号电路时还应该注意，当输入信号电路连接不当时有时也会造成变频器的误动作。例如，当输入信号电路采用继电器等感性负载时，继电器开闭产生的浪涌电流带来的噪音有可能引起变频器的误动作，应尽量避免。图2与图3给出了正确与错误的接线例子。 当输入开关信号进入变频器时，有时会发生外部电源和变频器控制电源（DC24V）之间的串扰。正确的连接是利用PLC电源，将外部晶体管的集电极经过二极管接到PLC。如图4所示。 2.数值信号的输入 输入信号防干扰的接法 变频器中也存在一些数值型（如频率、电压等）指令信号的输入，可分为数字输入和模拟输入两种。数字输入多采用变频器面板上的键盘操作和串行接口来给定；模拟输入则通过接线端子由外部给定，通常通过0～10V/5V的电压信号或0/4～20ｍＡ的电流信号输入。由于接口电路因输入信号而异，因此必须根据变频器的输入阻抗选择PLC的输出模块。图5为PLC与变频器之间的信号连接图。 当变频器和PLC的电压信号范围不同时，如变频器的输入信号为0～10V，而PLC的输出电压信号范围为0～5V时；或PLC的一侧的输出信号电压范围为0～10V而变频器的输入电压信号范围为0～5V时，由于变频器和晶体管的允许电压、电流等因素的限制，需用串联的方式接入限流电阻及分压方式，以保证进行开闭时不超过PLC和变频器相应的容量。此外，在连线时还应注意将布线分开，保证主电路一侧的噪音不传到控制电路。
变频器与plc连接方式一般有以下几种方式 ①利用PLC的模拟量输出模块控制变频器PLC的模拟量输出模块输出0～5V电压信号或4～20mA电流信号，作为变频器的模拟量输入信号，控制变频器的输出频率。这种控制方式接线简单，但需要选择与变频器输入阻抗匹配的PLC输出模块，且PLC的模拟量输出模块价格较为昂贵，此外还需采取分压措施使变频器适应PLC的电压信号范围，在连接时注意将布线分开，保证主电路一侧的噪声不传至控制电路。 ②利用PLC的开关量输出控制变频器。PLC的开关输出量一般可以与变频器的开关量输入端直接相连。这种控制方式的接线简单，抗干扰能力强。利用PLC的开关量输出可以控制变频器的启动／停止、正／反转、点动、转速和加减时间等，能实现较为复杂的控制要求，但只能有级调速。
使用继电器触点进行连接时，有时存在因接触不良而误操作现象。使用晶体管进行连接时，则需要考虑晶体管自身的电压、电流容量等因素，保证系统的可靠性。另外，在设计变频器的输入信号电路时，还应该注意到输入信号电路连接不当，有时也会造成变频器的误动作。例如，当输入信号电路采用继电器等感性负载，继电器开闭时，产生的浪涌电流带来的噪声有可能引起变频器的误动作，应尽量避免。 ③PLC与RS-485通信接口的连接。所有的标准民熔变频器都有一个RS-485串行接口（有的也提供RS-232接口），采用双线连接，其设计标准适用于工业环境的应用对象。单一的RS-485链路最多可以连接30台变频器，而且根据各变频器的地址或采用广播信息，都可以找到需要通信的变频器。链路中需要有一个主控制器（主站），而各个变频器则是从属的控制对象（从站） 民熔RS485连接 Plc和变频器通讯方式
plc与变频器连接时应注意的问题 本文介绍了可编程控制器与变频器的连接和连接时应注意的问题，以免导致可编程控制器或变频器的误动作或损坏。 引言 可编程控制器（PLC）是一种数字运算与操作的控制装置。PLC作为传统继电器的替代产品，广泛应用于工业控制的各个领域。由于PLC可以用软件来改变控制过程，并有体积小，组装灵活，编程简单，抗干扰能力强及可靠性高等特点，特别适用于恶劣环境下运行。 当利用变频器构成自动控制系统进行控制时，很多情况下是采用PLC和变频器相配合使用，例如我厂二催化的自动吹灰系统。PLC可提供控制信号和指令的通断信号。一个PLC系统由三部分组成，即中央处理单元、输入输出模块和编程单元。本文介绍变频器和PLC进行配合时所需注意的事项。 1.开关指令信号的输入 变频器的输入信号中包括对运行/停止、正转/反转、微动等运行状态进行操作的开关型指令信号。变频器通常利用继电器接点或具有继电器接点开关特性的元器件（如晶体管）与PLC）相连，得到运行状态指令，如图1所示。 在使用继电器接点时，常常因为接触不良而带来误动作；使用晶体管进行连接时，则需考虑晶体管本身的电压、电流容量等因素，保证系统的可靠性。 在设计变频器的输入信号电路时还应该注意，当输入信号电路连接不当时有时也会造成变频器的误动作。例如，当输入信号电路采用继电器等感性负载时，继电器开闭产生的浪涌电流带来的噪音有可能引起变频器的误动作，应尽量避免。图2与图3给出了正确与错误的接线例子。 当输入开关信号进入变频器时，有时会发生外部电源和变频器控制电源（DC24V）之间的串扰。正确的连接是利用PLC电源，将外部晶体管的集电极经过二极管接到PLC。如图4所示。 2.数值信号的输入 图1 运行信号的连接方式

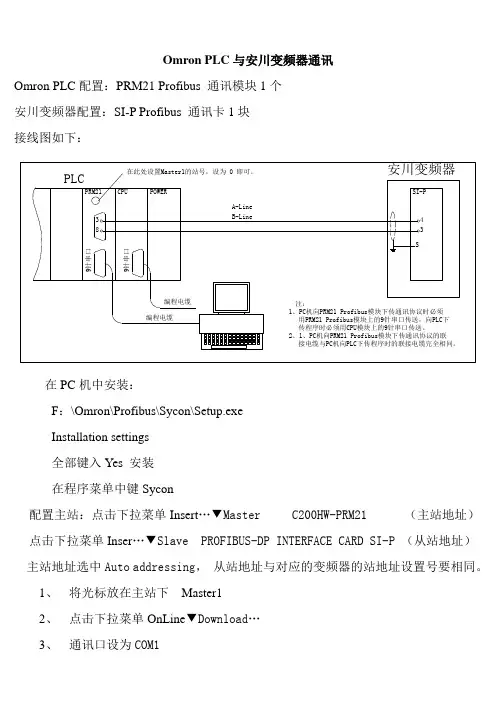

西门子PLC与变频器之间的总线的连接 (1) 系统配置 该系统以西门子公司和ABB公司的相关产品来实现全数字交流调速系统在Profibus-DP网中的通讯及控制原理。附图为该系统的Profibus-DP网的网络配置图，其中PLC为西门子公司的SIMATIC S7-315-2DP，变频器为ACS600系列，NPBA-12为与变频器配套的通讯适配器。编程软件为STEP7 V5.2软件，用于对S7-300 PLC编程和对Profibus-DP网进行组态和通讯配置。上位机画面操作采用WinCC5.1进行画面编程和操作，与PLC通讯采用以太网通讯方式。 (2) 通讯协议 在本系统中，S7-300 PLC作为主站，变频器作为从站时，主站向变频器传送运行指令，同时接受变频器反馈的运行状态及故障报警状态的信号。变频器与NPBA-12通讯适配器模块相连，接入Profibus-DP网中作为从站，接受从主站SIMATIC S7-315-2DP 来的控制。NPBA-12通讯适配器模块将从Profibus-DP网中接收到的过程数据存入双向RAM中，的每一个字都被编址，在变频器端的双向RAM可通过被编址参数排序，向变频器写入控制字、设置值或读出实际值、诊断信息等参量。变频器现场总线控制系统若从软件角度看，其核心内容是现场总线的通讯协议。Profibus-DP通讯协议的数据电报结构分为协议头、网络数据和
协议层。网络数据即PPO包括参数值PKW及过程数据PZD。参数值PKW是变频器运行时要定义的一些功能码;过程数据PZD是变频器运行过程中要输入/输出的一些数据值，如频率给定值、速度反馈值、电流反馈值等。 Profibus-DP共有两类型的网络PPO:一类是无PKW而有2个字或6个字的PZD;另一类是有PKW且还有2个字、6个字或10个字的PZD。将网络数据这样分类定义的目的，是为了完成不同的任务，即PKW的传输与PZD的传输互不影响，均各自独立工作，从而使变频器能够按照上一级自动化系统的指令运行。 3、STEP7项目系统组态及通讯编程 (1) 使用STEP7V5.2组态软件，进入Hardware Configure完成S7-300 PLC硬件组态;
P L C与变频器的结合使 用 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
关于P L C与变频器的结合使用目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，这里面经常会用到PLC与变频器的结合使用，当利用变频器构成自动控制系统进行控制时，很多情况下是采用PLC和变频器相配合使用，例如我厂二催化的自动吹灰系统。PLC可提供控制信号和指令的通断信号。一个PLC系统由三部分组成，即中央处理单元、输入输出模块和编程单元。本文介绍变频器和PLC进行配合时所需注意的事项。 1.开关指令信号的输入 变频器的输入信号中包括对运行/停止、正转/反转、微动等运行状态进行操作的开关型指令信号。变频器通常利用继电器接点或具有继电器接点开关特性的元器件（如晶体管）与PLC）相连，得到运行状态指令，如图1所示。 在使用继电器接点时，常常因为接触不良而带来误动作；使用晶体管进行连接时，则需考虑晶体管本身的电压、电流容量等因素，保证系统的可靠性。 在设计变频器的输入信号电路时还应该注意，当输入信号电路连接不当时有时也会造成变频器的误动作。例如，当输入信号电路采用继电器等感性负载时，继电器开闭产生的浪涌电流带来的噪音有可能引起变频器的误动作，应尽量避免。图2与图3给出了正确与错误的接线例子。
当输入开关信号进入变频器时，有时会发生外部电源和变频器控制电源（DC24V）之间的串扰。正确的连接是利用PLC电源，将外部晶体管的集电极经过二极管接到PLC。如图4所示。 2.数值信号的输入 输入信号防干扰的接法 变频器中也存在一些数值型（如频率、电压等）指令信号的输入，可分为数字输入和模拟输入两种。数字输入多采用变频器面板上的键盘操作和串行接口来给定；模拟输入则通过接线端子由外部给定，通常通过0～10V/5V的电压信号或0/4～20ｍＡ的电流信号输入。由于接口电路因输入信号而异，因此必须根据变频器的输入阻抗选择PLC的输出模块。图5为PLC与变频器之间的信号连接图。 当变频器和PLC的电压信号范围不同时，如变频器的输入信号为0～10V，而PLC的输出电压信号范围为0～5V时；或PLC的一侧的输出信号电压范围为0～10V而变频器的输入电压信号范围为0～5V时，由于变频器和晶体管的允许电压、电流等因素的限制，需用串联的方式接入限流电阻及分压方式，以保证进行开闭时不超过PLC和变频器相应的容量。此外，在连线时还应注意将布线分开，保证主电路一侧的噪音不传到控制电路。 通常变频器也通过接线端子向外部输出相应的监测模拟信号。电信号的范围通常为0～10V/5V及0/4～20ｍＡ电流信号。无论哪种情况，都应注意：PLC一侧的输入阻抗的大小要保证电路中电压和电流不超过电路的允许值，以保证系统

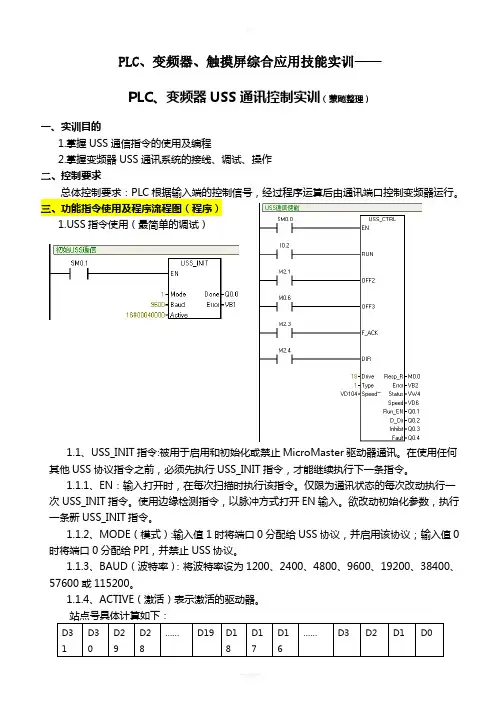

plc与变频器两者是一种包含与被包含的关系，PLC与变频器都可以完成一些特定的指令，用来控制电机马达，PLC是一种程序输入执行硬件，变频器则是其中之一，但是PLC的涵盖范围又比变频器大，还可以用来控制更多的东西，应用领域更广，性能更强大，当然PLC的 控制精度也更大。 变频器无法进行编程，改变电源的频率、电压等参数，它的输出频率可以设为固定值， 也可以由PLC动态控制。 plc是可以编程序的，用来控制电气元件或完成功能、通信等任务。 PLC与变频器之间通信需要遵循通用的串行接口协议（USS），按照串行总线的主从通信原 理来确定访问的方法。总线上可以连接一个主站和最多31个从站，主站根据通信报文中的地址字符来选择要传输数据的从站，在主站没有要求它进行通信时，从站本身不能首先发送数据，各个从站之间也不能直接进行信息的传输。 一、PLC基本结构图 PLC可编程控制器的存储器可以分为系统程序存储器、用户程序存储器及工作数据存储 器等三种。 1、系统程序存储器 系统程序存储器用来存放由可编程控制器生产厂家编写的系统程序，并固化在ROM内，用户不能直接更改。系统程序质量的好坏，很大程度上决定了PLC的性能，其内容主要包括 三部分：第一部分为系统管理程序，它主要控制可编程控制器的运行，使整个可编程控制器 按部就班地工作，第二部分为用户指令解释程序，通过用户指令解释程序，将可编程控制器 的编程语言变为机器语言指令，再由CPU执行这些指令；第三部分为标准程序模块与系统调用程序。 2、用户程序存储器 根据控制要求而编制的应用程序称为用户程序。用户程序存储器用来存放用户针对具体 控制任务，用规定的可编程控制器编程语言编写的各种用户程序。目前较先进的可编程控制 器采用可随时读写的快闪存储器作为用户程序存储器，快闪存储器不需后备电池，掉电视数 据也不会丢失。 3、工作数据存储器 工作数据存储器用来存储工作数据，既用户程序中使用的ON/OFF状态、数值数据等。 在工作数据区中开辟有元件映像寄存器和数据表。其中元件映像寄存器用来存储开关量、输
基 于 PLC 控 制 变 频 器 调 速 实 验 报 告 电控学院 电气
实训目的：本次实验针对电气工程及其自动化专业。通过综合实验，使学生对所学过的可编程控制器在电动机变频调速控制中的应用有一个系统的认识，并运用自己学过的知识，自己设计变频调速控制系统。要求用PLC控制变频器，通过光电编码器反馈速度信号达到电动机调速的精确控制，自己设计，自己编程，最后进行硬件、软件联机的综合调试，实现自己的设计思想。在整个试验过程中，摆脱以往由教师设计，检查处理故障的传统做法，由学生完全自己动手，互相查找处理故障，培养学生动手能力。学生实验应做到以下几点： 1. 通过电动机变频调速控制系统实验，进一步了解可编程控制器在电动机变频调速控制中的应用。 2. 通过系统设计，进一步了解PLC、变频器及编码器之间的配合关系。 3. 通过实验线路的设计，实际操作，使理论与实际相结合，增加感性认识，使书本知识更加巩固。 4. 培养动手能力，增强对可编程控制器运用的能力。 5. 培养分析，查找故障的能力。 6. 增加对可编程控制器外围电路的认识。 实训主要器件：欧姆龙CPM2AH-40CDR可编程控制器（PLC），欧瑞F1000-G系列变频器，三相异步电机 第一部分采样 转速的采样采用的是欧姆龙的光电编码器，结合PLC的高速计数器端子，实现高精度的采样。。 编码器是将信号（如比特流）或数据进行编制、转换为可用以通讯、传输和存储的信号形式的设备。编码器把角位移或直线位移转换成电信号，前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是1还是0；非接触式的接受敏感元件是光敏元件或磁敏元件，采用光敏元件时以透光区和不透光区来表示代码的状态是1还是0，通过1和0的二进制编码来将采集来的物理信号转换为机器码可读取的电信号用以通讯、传输和储存。 欧姆龙（OMRON）编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。它分为单路输出和双路输出两种。技术参数主要有每转脉冲数（几十个到
变频器介绍：变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的。 变频器工作原理 变频器可分为电压型和电流行两种变频器。 电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。 电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。是整流器，整流器，逆变器。 而变频器的主电路由整流器、平波回路和逆变器三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路。 变频器接线图

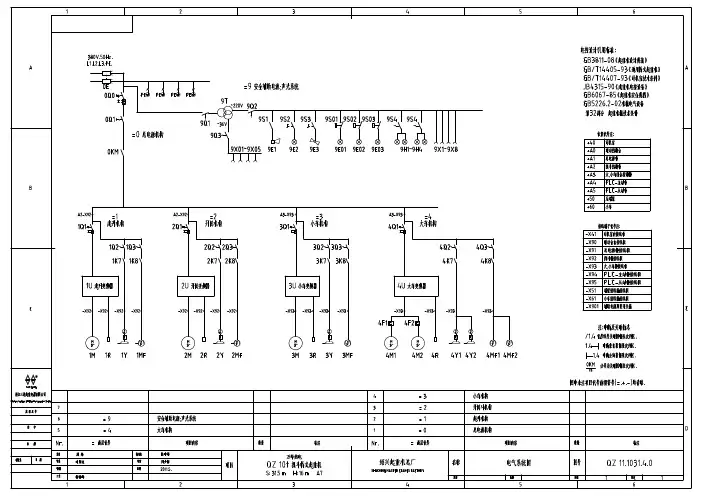

上图是一副变频器接线图。在变频器的安装中，有一些问题是需要注意的。例如变频器本身有较强的电磁干扰，会干扰一些设备的工作，因此我们可以在变频器的输出电缆上加上电缆套。又或变频器或控制柜内的控制线距离动力电缆至少100mm等等。 变频器接线方法 一、主电路的接线 1、电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。 2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。 3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF线路噪音滤波器，使干扰降到最小。 4、长距离布线时，由于受到布线的寄生电容充电电流的影响，会使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大布线长度要小于规定值。不得已布线长度超过时，要把Pr．156设为1。 5、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪音滤波器。否则将导致变频器故障或电容和浪涌抑制器的损坏。 6、为使电压降在2%以内，应使用适当型号的导线接线。变频器和电动机间的接线距离较长时，特别是低频率输出情况下，会由于主电路电缆的电压下降而导致电机的转矩下降。
在工业自动化控制系统中，最为常见的是PLC和变频器的组合应用，并且产生了多种多样的PLC控制变频器的方法，其中采用RS-485通讯方式实施控制的方案得到广泛的应用：因为它抗干扰能力强、传输速率高、传输距离远且造价低廉。但是，RS-485的通讯必须解决数据编码、求取校验和、成帧、发送数据、接收数据的奇偶校验、超时处理和出错重发等一系列技术问题，一条简单的变频器操作指令，有时要编写数十条PLC梯形图指令才能实现，编程工作量大而且繁琐，令设计者望而生畏。 本文介绍一种非常简便的三菱FX系列PLC通讯方式控制变频器的方法：它只需在PLC主机上安装一块RS-485通讯板或挂接一块RS-485通讯模块；在PLC的面板下嵌入一块造价仅仅数百元的“功能扩展存储盒”，编写4条极其简单的PLC梯形图指令，即可实现8台变频器参数的读取、写入、各种运行的监视和控制，通讯距离可达50m或500m。这种方法非常简捷便利，极易掌握。本文以三菱产品为范例，将这种“采用扩展存储器通讯控制变频器”的简便方法作一简单介绍。 2、三菱PLC采用扩展存储器通讯控制变频器的系统配置 2.1 系统硬件组成 FX2N系列PLC(产品版本V 3.00以上)1台(软件采用FX-PCS/WIN-C V 3.00版)； FX2N-485-BD通讯模板1块(最长通讯距离50m)； 或FX0N-485ADP通讯模块1块+FX2N-CNV-BD板1块(最长通讯距离500m)； FX2N-ROM-E1功能扩展存储盒1块(安装在PLC本体内)； 带RS485通讯口的三菱变频器8台(S500系列、E500系列、F500系列、F700系列、A500系列、V500系列等，可以相互混用，总数量不超过8台；三菱所有系列变频器的通讯参数编号、命令代码和数据代码相同。)； RJ45电缆(5芯带屏蔽)； 终端阻抗器(终端电阻)100Ω； 选件：人机界面(如F930GOT等小型触摸屏)1台。 2.2 硬件安装方法 (1) 用网线专用压接钳将电缆的一头和RJ45水晶头进行压接；另一头则按图1～图3的方法连接FX2N-485-BD通讯模板，未使用的2个P5S端头不接。 (2) 揭开PLC主机左边的面板盖, 将FX2N-485-BD通讯模板和FX2N-ROM-E1功能扩展存储器安装后盖上面板。 (3) 将RJ45电缆分别连接变频器的PU口，网络末端变频器的接受信号端RDA、RDB之间连接一只100Ω终端电阻，以消除由于信号传送速度、传递距离等原因，有可能受到反射的影响而造成的通讯障碍。 2.3 变频器通讯参数设置 为了正确地建立通讯，必须在变频器设置与通讯有关的参数如“站号”、“通讯速率”、“停止位长/字长”、“奇偶校验”等等。变频器内的Pr.117~Pr.124参数用于设置通讯参数。参数设定采用操作面板或变频器设置软件FR-SW1-SETUP-WE在PU口进行。 2.4 变频器设定项目和指令代码举例 2.5 变频器数据代码表举例 2.6 PLC编程方法及示例 (1) 通讯方式 PLC与变频器之间采用主从方式进行通讯，PLC为主机，变频器为从机。1个网络中只有一台主机，主机通过站号区分不同的从机。它们采用半双工双向通讯，从机只有在收到主机的读写命令后才发送数据。 (2) 变频器控制的PLC指令规格
变频器是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的。 一、变频器工作原理 变频器可分为电压型和电流型两种变频器： 电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。 电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。是整流器，整流器，逆变器。 而变频器的主电路由整流器、平波回路和逆变器三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路。
上图是一副变频器接线图。在变频器的安装中，有一些问题是需要注意的。例如变频器本身有较强的电磁干扰，会干扰一些设备的工作，因此我们可以在变频器的输出电缆上加上电缆套。又或变频器或控制柜内的控制线距离动力电缆至少100mm 等等。 二、主电路的接线 1、电源应接到变频器输入端R、S、T接线端子上，一定不能接到变频器输出端（U、V、W）上，否则将损坏变频器。接线后，零碎线头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。 2、在端子+，PR间，不要连接除建议的制动电阻器选件以外的东西，或绝对不要短路。 3、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分，可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音滤波器FR-BIF或FRBSF01或FR-BLF 线路噪音滤波器，使干扰降到最小。
1、引言 在工业自动化控制系统中，最为常见的是PLC和变频器的组合应用，并且产生了多种多样的PLC控制变频器的方法，其中采用RS-485通讯方式实施控制的方案得到广泛的应用：因为它抗干扰能力强、传输速率高、传输距离远且造价低廉。但是，RS-485的通讯必须解决数据编码、求取校验和、成帧、发送数据、接收数据的奇偶校验、超时处理和出错重发等一系列技术问题，一条简单的变频器操作指令，有时要编写数十条PLC梯形图指令才能实现，编程工作量大而且繁琐，令设计者望而生畏。 本文介绍一种非常简便的三菱FX系列PLC通讯方式控制变频器的方法：它只需在PLC主机上安装一块RS-485通讯板或挂接一块RS-485通讯模块；在PLC的面板下嵌入一块造价仅仅数百元的“功能扩展存储盒”，编写4条极其简单的PLC 梯形图指令，即可实现8台变频器参数的读取、写入、各种运行的监视和控制，通
讯距离可达50m或500m。这种方法非常简捷便利，极易掌握。本文以三菱产品为范例，将这种“采用扩展存储器通讯控制变频器”的简便方法作一简单介绍。 2、三菱PLC采用扩展存储器通讯控制变频器的系统配置 2.1 系统硬件组成 FX2N系列PLC(产品版本V 3.00以上)1 台(软件采用FX-PCS/WIN-C V 3.00版)；FX2N-485-BD通讯模板1块(最长通讯距离50m)； 或FX0N-485ADP通讯模块1块 +FX2N-CNV-BD板1块(最长通讯距离 500m)； FX2N-ROM-E1功能扩展存储盒1块(安装在PLC本体内)； 带RS485通讯口的三菱变频器8台(S500系列、E500系列、F500系列、F700系列、A500系列、V500系列等，可以相互混用，总数量不超过8台；三菱所有系列变频器的通讯参数编号、命令代码和数据代码相同。)；
变频器的安装与接线方法 主电路是给异步电动机提供调压调频电源的电力变换部分，变频器 的主电路大体上可分为两类：电压型是将电压源的直流变换为交流的变频器，直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器，其直流回路滤波是电感。它由三部分构成，将工频电源变换为直流功率的“整流器”，吸收在变流器和逆变器产生的电压脉动的“平波回路”，以及将直流功率变换为交流功率的“逆变器”。变频器接线方法 一、主电路的接线 接线端子上，一定不能接到、电源应接到变频器输入端 1R、ST、）上，否则将损坏变频器。接线后，零碎线W、变频器输出端（U、V头必须清除干净，零碎线头可能造成异常，失灵和故障，必须始终保持变频器清洁。在控制台上打孔时，要注意不要使碎片粉末等进入变频器中。间，不要连接除建议的制动电阻器选件以外的东PR，、在端子 2+ 西，或绝对不要短路。、电磁波干扰，变频器输入／输出（主回路）包含有谐波成分， 3可能干扰变频器附近的通讯设备。因此，安装选件无线电噪音滤波． 线路噪音滤波器，使干扰降到最或FR-BLF或器FR-BIFFRBSF01 小。
、长距离布线时，由于受到布线的寄生电容充电电流的影响，会 4 使快速响应电流限制功能降低，接于二次侧的仪器误动作而产生故障。因此，最大布线长度要小于规定值。不得已布线长度超过时，。156设为1．要把Pr、在变频器输出侧不要安装电力电容器，浪涌抑制器和无线电噪 5 音滤波器。否则将导致变频器故障或电容和浪涌抑制 器的损坏。以内，应使用适当型号的导线接线。变频器和 6、为使电压降在2%电动机间的接线距离较长时，特别是低频率输出情况下， 会由于主电路电缆的电压下降而导致电机的转矩下降。以上，用万10min、运行后，改变接线的操作，必须在电源切断 7用表检查电压后进行。断电后一段时间内，电容上仍然有危险的高压电。二、控制电路的接线 变频器的控制电路大体可分为模拟和数字两种。 、控制电路端子的接线应使用屏蔽线或双绞线，而且必须与主回 1 继电器程序回路）分开布线。路，强电回路（含200V、由于控制电路 的频率输入信号是微小电流，所以在接点输入的 2场合，为了防止 接触不良，微小信号接点应使用两个并联的节点或． 使用双生接点。 3、控制回路的接线一般选用的电缆。M0.3～0.75平方三、地线的接线 、由于在变频器内有漏电流，为了防止触电，变频器和电机必须 1 接地。、变频器接地用专用接地端子。接地线的连接，要使用镀锡处理 2 的压接端子。拧紧螺丝时，注意不要将螺丝扣弄坏。、镀锡中不含铅。 3、接地电缆尽量用粗的线径，必须等于或大于规定标准，接地

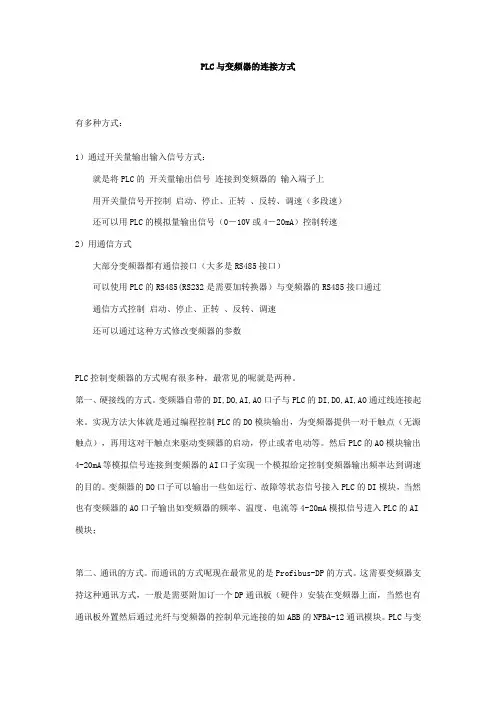

PLC与变频器的连接方式 有多种方式： 1）通过开关量输出输入信号方式： 就是将PLC的开关量输出信号连接到变频器的输入端子上 用开关量信号开控制启动、停止、正转、反转、调速（多段速） 还可以用PLC的模拟量输出信号（0－10V或4－20mA）控制转速 2）用通信方式 大部分变频器都有通信接口（大多是RS485接口） 可以使用PLC的RS485(RS232是需要加转换器）与变频器的RS485接口通过 通信方式控制启动、停止、正转、反转、调速 还可以通过这种方式修改变频器的参数 PLC控制变频器的方式呢有很多种，最常见的呢就是两种。 第一、硬接线的方式。变频器自带的DI,DO,AI,AO口子与PLC的DI,DO,AI,AO通过线连接起来。实现方法大体就是通过编程控制PLC的DO模块输出，为变频器提供一对干触点（无源触点），再用这对干触点来驱动变频器的启动，停止或者电动等。然后PLC的AO模块输出4-20mA等模拟信号连接到变频器的AI口子实现一个模拟给定控制变频器输出频率达到调速的目的。变频器的DO口子可以输出一些如运行、故障等状态信号接入PLC的DI模块，当然也有变频器的AO口子输出如变频器的频率、温度、电流等4-20mA模拟信号进入PLC的AI 模块； 第二、通讯的方式。而通讯的方式呢现在最常见的是Profibus-DP的方式。这需要变频器支持这种通讯方式，一般是需要附加订一个DP通讯板（硬件）安装在变频器上面，当然也有通讯板外置然后通过光纤与变频器的控制单元连接的如ABB的NPBA-12通讯模块。PLC与变
