阳泉煤业集团平定裕泰煤业有限公司
水文地质专项调查报告
一、概况
阳煤集团平定裕泰煤业有限公司，在2009年根据晋煤重组办52号文件由山西平定裕泰煤业有限公司整合而成。2011年3月根据晋煤重组办21号文件《阳泉煤业集团平定裕泰煤业有限公司和阳泉煤业集团平定恒昌煤业有限公司联合开采调整重组整合方案的批复》
将阳煤集团平定裕泰煤业有限公司、阳泉煤业集团平定恒昌煤业有限公司进行二次整合，即由山西平定裕泰煤业有限公司、山西恒昌煤业有限公司，山西鑫华煤业有限公司、平定县上马郡头煤矿整合为一处，井田面积8.9742平方公里。年产60万吨。
二、调查情况：裕泰和恒昌合并后在2011年5月进行了水文地质调查，调查工作分为收集资料，地面调查和井下调查三个步骤，地面对水文地质现象进行调查，调查1.2平方公里，井下调查由原来在矿工作的老工人和技术人员带领着重调查原矿井突水点、老空区、废弃巷道的位置及水量等情况，裕泰和恒昌合并后，恒昌做为裕泰的后备资源，对山西鑫华煤业有限公司、山西恒昌煤业有限公司、上马郡头煤矿进行了关闭。
三、矿井水文地质：
裕泰公司属于海河流域子牙河水系，沱河支系洮河支流，年降水量最大995.7mm，最小242.3mm，平均601.4mm，井田北部有桃花河，为阳胜河支流，平时无水，仅雨季有水流过，水量不大，时间短，以大气降水补给为主，由西向东经南后峪、上马郡头村汇入阳胜河。阳胜河平时水量较小，一般2-4m3/h，甚至断流，雨季汇集洪水，水量猛增、最大流量20 m3/h。
中部毛家山村南有一自然小河沟，其他多为山涧冲沟，最高洪水位在南后峪村883米，水质PH=7，硬度0.67--35.8，矿化度370-983mgh，地下水文地质含水层主要有奥陶系石灰岩溶水，水量丰富、水位低，对矿井开采无影响，本溪组有厚4米左右隔水层，太原组有K2、K3、K4三层石灰岩均属裂隙含水层，仅K2含水性强，K3、K4含水性弱，对矿井开采无影响，山西组为砂岩裂隙水，含水性弱，对矿井影响不大。
三矿井充水因素分析及水害防治措施
一、矿井充水因素分析
1．地表水及含水层水对煤层开采的影响
通过对调查范围内地表水和井下水的调查分析及区域水文地质特征分析，矿井充水水源主要有矿区采空区积水、老窑采空区积水、大气降水、地表水、地表冲沟水、第四系孔隙水。
井田内各井筒的标高均高于附近的最高洪水位线标高，一般情况下洪水不能
灌入井筒。
区内第四系广泛，分别位于中、上更新统下部和全新统的砂砾石层属孔隙水，是民用水井的主要水源，富水性取决于含水层厚度及地形条件。据邻区水位动态观测，水位的变化反映滞后降水一个月左右。
2、大气降水
大气降水多顺坡面及冲沟自然排泄，小部分沿地表的开采裂逢，风化裂隙、构造裂隙、岩溶裂隙渗入地下，其充水强度与降水强度及持续时间有着密切联系，水量在雨季明显增大，而在枯季减少，因此要加强雨季的疏、排水工作。
3、构造对矿井充水因素的影响
受区域构造影响，井田总体为一较宽缓的褶曲构造，向、背斜相间排列，井
9°，东南角较陡倾角达14°，田内共发现向背斜6个，地层平缓，倾角2°
~
断裂构造不发育，未发现断层，共发现陷落柱37个。通过调查，在井下的实际生产开采过程中，遇到陷落柱时，顶板有少量淋水且很快淋干。陷落柱可能沟通各含水层，为矿井充水因素之一。
4、井田内小窑及以往矿井采空区积水分析：
由于矿井开采时间长，在采空区和关闭矿井内存在大量积水，当采矿沟通老空水时老空水将成为矿井充水的直接水源，其来势猛，时间短，破坏性大，是矿井的重大隐患。
经估算，3、15号煤层中采空区积水面积分别为25668㎡、1633600㎡，积水量分别为2118 m3、911806 m3，故在以后的生产建设中坚持“物探先行、钻探验证”“预测预报、有掘必探、先探后掘、先治后采”的原则加强防范。
4．四邻矿井积水对矿井下部开采的影响分析
兼并重组整合后的阳泉煤业（集团）平定裕泰煤业有限公司西部及西北部与山西东升阳胜煤业有限公司相邻，北部与山西汇能煤业有限责任公司相邻，东部与原平定县张庄镇二坑（关闭矿井）相邻，东南部自东向西分别与原昔阳安坪联营矿、阳泉煤业（集团）平定寺家庄巢业有限公司相邻，为斜井开拓或斜、立井混合开拓。井下主要充水来源，一为煤层顶板含水层；二为因采空产生的沟通与上覆含水层间的水力联系。据各矿井的观测资料表明，井下涌水量动态变化因季节性不同而增减，同时随开采面积不断扩大，而涌水量也相应增加。
上述各矿中山西东升阳胜煤业有限公司、原平定县张庄镇二坑、原昔阳安坪联营矿、阳泉煤业（集团）平定寺家庄煤业有限公司采掘范围距本井田较远，且其间为实体煤，故其采空区积水对本井田开采无影响。尽管如此，仍建议该矿今后开采至此附近时亦应做好探放水工作，留设足够的防隔水煤柱。
5、深部奥灰水
据上马郡头水源井资料，其井口标高为863. 20m，井深554.20m，水位埋深454.55m，静止水位标高408.65m，出水量50m3/h，据此推测该井田奥灰水标高在406.5-415.2m之间。而井田内15号煤层底板最低标高为552m，故3号、9号、15号煤层底板标高均高于奥灰水位标高，正常情况下奥灰水对煤层的开采无影响。
二、可采煤层充水因素分析
整合后的裕泰煤业井田内3号煤层已形成一定面积的采空区，其积水位置、范围、积水量较清楚，据估算3号煤层采空区积水量分别达2118m3，有可能造成矿坑突水。另外邻近的开采过3号煤层的汇能煤业有限贵任公司与之相邻，其3号煤层采空区中有一定量的积水，且积水区距离本井田较近，其积水对该井田今后的开采也可造成影响。
9号煤层充水含水层为石炭上统太原组砂岩裂隙含水层，据汇能井田H5号钻孔水文资料，水位标高869.434m，单位涌水量只有0.002L/s.m，渗透系数0.0044m/d、富水性弱，对煤层开采影响较小，且整合前备矿井均未开采9号煤层，故9号煤层中不存在采空积水。同时下部开采9号煤层时产生的最大导水裂隙带达不到3号煤层采空水平高度，正常情况下3号煤层采空积水对9号煤层开采无影响。
15号煤层开采时产生的塌陷裂隙带，其坍塌高度及范围，除影响煤层顶板K2含水层直接向矿井充水外，尚有K3,K4等含水层水，15号煤层受采掘破坏或影响的太原组石灰岩溶隙及砂岩裂隙含水层。
据以往勘探资料石灰岩岩溶及裂隙不发育，有少量溶隙、裂隙多被方解石充填、部分钻孔钻至石灰岩时漏水或耗水量增大；另据汇能井田H5号钻孔水文资料，水位标高869.434m，单位涌水量只有0.002L／s.m，渗透系数0.0044m/d，故推测本井田该含水层富水性弱。但不排除局部K2-K 4灰岩岩溶裂隙发育，局部富水性大，对15号煤层开采造成突水影响。
要高度重视15号煤层采空积水对其开采的影响，经调查其井田内15号煤层采空区积水总面积约为1633600㎡，积水量约911806 m3，有可熊造成矿坑突水。
三、矿坑水害防治
整合前各矿以往均来发生过大的水害事故，今后要做好以下水害防治工作：
1、认真落实矿井水+害防治责任制
认真落实矿井水害防治的各级责任制，层层把管，要定期研究解决矿井重大水害隐患问题，保证防治水工程、措施落实到位。有效遏制水害事故的发生。
2、加强矿井水文地质基础工作
认真编制年度水害防治计划和水害应急预案。保证水害防治的落实到位，定期收集、调查核对本矿及相邻煤矿的废弃老窑情况，编制《矿井充水图》等基础图纸，为水害防治工作提供详实、可靠的技术依据。
3、建立健全矿井水害预测预报制度
建立水害预测预报制度，对矿井生产区域的地质构造情况、水害类型等进行预测预报，提出预防处理水害的措施。每月定期开展水害隐患排查，查出的水害隐患，要落实责任，采取切实可行的防治措施。水害防治工程要编制设计、施工方案及安全措施。
4、严格执行“有掘必探，先探后掘”的安全方针
采用物探先行，钻探验证的方法进行超前探测，使用200米的专用探放水钻机进行探测，一但发现透水的疑似征兆和水患的可疑险情，宁可信其有，不可信其无、必须及时将受水害威胁地点的作业人员撤到安全地点、并立即采取措施消除隐患。通过收集资料、现场调查、打探水钻等措施，查明相邻煤矿及老窑情况，要高度重视老空（窑）水的探放工作。根据不同的老空水害类型，编制探放水设计，确定探水线、警戒线，要监视放水全过程，直到老空水放完为止；探放并采取防治瓦斯和其它有害气体危害的措施，严格按设计探放水，杜绝水灾事故的发生。确保探放水安全进行。建立防治水基础资料档案。
5、及时清理排水沟道和水仓，保证排水通畅。
6、定时检修排水设备，除保证正常排水工作外，还要配备足够的排水设备，预备突发水害时抢险工作。
7、对采空区地表应定期进行检查，一旦发现塌陷、裂缝及时回填处理、以防雨水渗入井下。
8、加强与相邻矿井的联系，及时掌握其生产采掘位置，并了解矿井积水位置、范围、水量，与相邻各矿间及其它水体附近留足防隔水煤柱，以防发生水害事故。
四、矿井涌水量：
矿井正常涌水量120m3/d，最大涌水量160 m3/d；当生产能力达90万t/a 时，其15号煤层矿井正常涌水量为660 m3/d，最大涌水量为930 m3/d。
五、周边煤矿调查：
阳煤集团平定裕泰煤业有限公司周边分布有三个煤矿，北部同山西汇能煤业
有限公司相连，西部和西北部与阳胜煤矿相临，南部与阳煤寺家庄矿相连。通过对相临的汇能、阳胜、寺家庄3个煤矿矿井的位置、范围、开采层位、充水情况、地质构造、采煤方法、隔离煤柱以及与相邻矿井的空间关系，进行了详细的调查，并收集系统完整的采掘工程平面图及有关资料，都没有发现彼此有越界行为。
六、建立完善的井下排水系统
排水系统要按照《煤矿安全规程）》和《煤矿防治水规定》的要求，配备与矿井涌水量相匹配的水仓、水泵等设施，确保矿井正常排水，并满足特殊情况下排水需要。
阳煤集团平定裕泰煤业有限
2012-5-30
贵州泰昌安能源集团矿业有限公司兴仁县水井湾煤矿 水文地质调查报告 调查时间：2014年6月
根据《煤矿安全规程》和《矿井水文地质规程》的要求，结合我矿《地质简测报告》，为能给矿井水害防治提供有力的依据，在生产过程中采取切实可行的水害防治措施，保证矿井安全生产，我矿组织相关技术人员对矿井水文地质情况作了详细的调查，其调查情况如下： 一、区域水文地质条件 区域范围内属珠江流域北盘江水系二级支流马路河汇水范围，马路河向东径流至安龙县石灰窑村附近进入地下河后排泄于北盘江一级支流坝子河中，最终汇入深切割的北盘江中。区域上南、北盘江分水岭位于矿区西部5km处，呈“7”字型通过。北盘江二级支流马路河、大桥河地表分水岭距矿区北部约4公里处呈东西向穿过。 与矿床充水有关的含水层为P3c+d、P3l碎屑岩裂隙含水层，补给条件差，径流途径短，富水性弱，具近源补给排泄的特点，其排泄不受外围的深切割河流控制，根据地质构造、充水含水层空间形态结合补径排条件综合分析认为，该水文地质单元位于南北盘江分水岭南部，南以包谷地背斜伴生断层为界，北西以南北盘江分水岭为界，东为无限边界。矿区位于该水文地质单元的补给区。当地最低侵蚀基准面为+1300m(北东部马路河谷)。 二、矿区水文地质条件 （一）地表水矿区内属珠江流域北盘江水系二级支流马路河汇水范围,当地最低侵蚀基准面为+1300m(北东部马路河谷)。区内无大的地表水体，其地表水随季节性变化较大。 矿区北西部发育有沟头溪沟（H1），其丰水期流量为56.1L/s，丰枯季变化较大，枯季甚至干涸。该溪沟向北西径流后转向北径流汇
入马路河，最终汇入北盘江中。 矿区北部发育有高峰溪沟（H2），其丰水期流量为29.9L/s，丰枯季变化较大，枯季甚至干涸。该溪沟向北东径流汇入马路河，最终汇入北盘江中。 矿区南部发育有祥隆煤矿新井口溪沟（H3），其丰水期流量为131.2L/s，丰枯季变化较大，枯季甚至干涸。该溪沟向东径流汇入马路河，最终汇入北盘江中。 （二）地下水类型及地层富水性 矿区内出露和钻遇的地层有第四系（Q）、夜郎组（T1y）、二叠系上统长兴—大隆组（P3c+d）、龙潭组（P3l）、大厂层（P3dc）、中统茅口组（P2m），由新至老分述如下： 1、第四系（Q）孔隙含水层 分布于矿区内的各斜坡及各冲沟的沟底地段，分布零星，岩性为泥砾、砂砾、粘土及砂、砾石等残积及冲积层。根据地表及钻孔资料，厚3.75～20.00m，一般小于10m。地表未见泉水。该层具透水性，由于厚度小且变化大，仅季节性含水，富水性弱。 2、三叠系下统夜郎组第一段（T1y1）裂隙含水层 于矿区北西部及北东部出露。该地层主要为中厚层、厚层状含钙质粉砂岩与粉砂质粘土岩，局部夹少量灰色透镜状泥晶生物介壳灰岩。厚度＞111.34m。含基岩裂隙、风化裂隙水，矿区北部见3个泉点出露（S2、S3、S4）其中对S3泉点进行了长期观测，流量为0.04-0.53L/s，据区域水文资料，该层泉流量为0.1—3L/s,为HCO3-～Ca2+型水。ZK401、ZK402钻孔钻进至该层时钻孔冲洗液有漏失现象。综合分析认为，该层补给条件差，富水性弱，具相对隔水性。 3、二叠系上统长兴组及大隆组（P3c+d）裂隙、溶隙含水层 分布于矿区北部及东部反向坡斜坡地带，该地层顶部为灰色中厚
中国矿业大学《专门水文地质学》复习资料（上） 中国矿业大学《专门水文地质学》复习资料（上） 1、水文地质调查的目的和任务？ 目的：查明天然及人为条件下地下水的形成、赋存和运移特征，地下水水量、水质的变化规律，为地下水资源评价、开发利用、管理和保护以及环境问题、地下水灾害的防治提供所需的资料。任务：地下水的赋存条件。查明含水介质的特征及埋藏分布情况；地下水的补给、径流、排泄条件，查明地下水的水量及变化规律；地下水的水文地球化学特征，不仅要查明地下水的化学成分，还要查明地下水化学成分的形成条件。 2水文地质调查分哪几个阶段？ 1准备工作（主要是设计书）:已的水文地质工作评价、工作设计。2，野外工作。3，室内工作：测试、资料整理分析、编写报告 按不同目的分类：供水水文地质勘查、矿区水文地质勘查供水水文地质勘察工作划分为：地下水普查；详查；勘探；
开采 矿区水文地质勘查阶段划分：1，普查勘探阶段：普查、详查（初步勘探）、精查（详细勘探）2，生产建设阶段（补充勘探） 3水文地质调查包括哪些方法？水文地质测绘（地面调查）、水文地质钻探、水文地质物探、水文地质化探、水文地质试验、实验室试验分析、其它方法 4水文地质勘探工作程序应遵偱的原则？ A工作范围由大到小，工作要求由粗到精。B按测绘—勘探—试验—长期观测的顺序安排。C根据具体条件由少到多，由点到线，进一步控制到面。D每一勘查阶段按准备工作、野外施工和室内总结三段时期进行。 5水文地质地面调查（测绘）主要进行哪些方面的调查？ 气象资料、地表水、地质地貌、地下水露头 6水文地质观测路线及测点的布置要求？观测路线：a沿垂直岩层或岩浆岩体构造线走向。b沿地貌变化显著方向。c 沿河谷沟谷和地下水露头多的地带。d沿含水层带走向。观测点：a,地层界线断层线褶皱轴线岩浆岩与围岩接触带b,标志层典型露头和岩性岩相变化带等c地貌分界线和自然地质现象发育处d井泉、钻孔、矿井、坎儿井、地表坍陷、岩溶水点如暗河出入口、落水洞、地下湖和地表水体。 7水文地质钻探的任务和特点？任务：1、研究地质、水文地

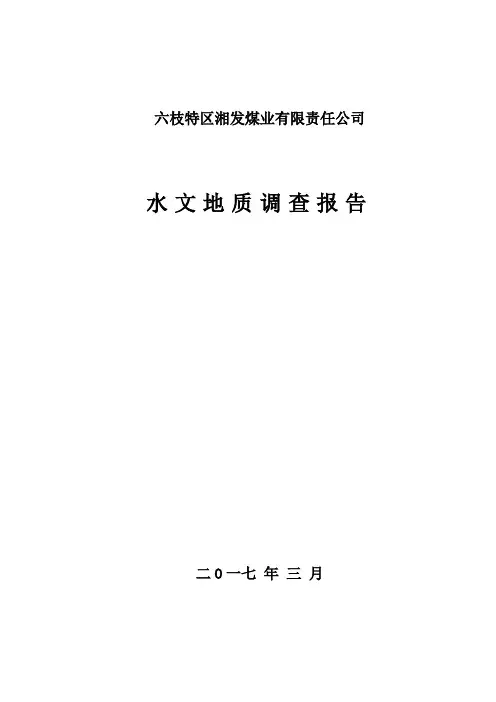

六枝特区湘发煤业有限责任公司水文地质调查报告 二O一七年三月
