专业论文
题目：基于80C51单片机的八路抢答器设
计
摘要：八路智力抢答器是一个可供八个参赛组进行智力竞赛的电路装置，该装置主要是由单片机最小系统、控制电路（八个选手抢答按钮；三个主持人控制按钮；四个修改按钮）、数码显示电路与蜂鸣器电路组成的。单片机（MCU）是目前在电气控制技术中广泛应用的重要元件。它具有体积小，稳定性高，应用范围广，控制能力强，升级改造容易等诸多优点。本论文介绍采用ATMEL公司AT89S52单片机设计八路智能抢答器。软件采用汇编语言编程，汇编语言属于计算机领域的低级语言，具有简明易懂,执行效率高等的优点。智能八路抢答器具有抢答时间与答题时间调整，抢答错误报警提示等功能，可以广泛应用于各类知识竞赛。
关键词：抢答器；单片机；硬件系统；软件编程
基于80C51单片机的八路抢答器设计
一、系统概述与原理方框图
在文中，我对八路抢答器的总体设计及其主要的功能特点进行简单的分析，并给出它的特点，实现的功能以及系统的简单操作，以对单片机及其控制系统的了解。
（一）单片机技术发展的概述与系统问题的提出
目前，单片机正朝着高性能和多品种方向发展，单片机的发展正朝着
CMOS化，低功耗，小体积，大容量，高性能，低价格和外围电路的内装化等
几个方面
发展。近几年，由于某种原因CHMOS技术的进步，大大地促进了单片机的CMOS
化，此种芯片除了低功耗外，还具有功耗的可控性，使单片机可以工作在功
耗精细管理状态，特别是IIC，API等串行总线的引入，可以使单片机的引脚
设计得更少，单片机系统结构更加简化及规范化。
我们设计出的8路抢答器是一种基于MCS-51单片机的硬件和软件设计及
实现方法，这种电路设计具有按键有效提示,输入错误提示,控制报警电路,
在线修改功能等多种功能,保密性强,灵活性高,特别适用于家庭!办公室!学
生宿舍及宾馆等场所。它具有全集成化，智能化，高精度，高性能，高可靠
性和低价格等优点，是一个值得推广的一种方法。接下来我们就对方案与设
计原理方框图进行比较分析。
（二）设计思路与系统组成及主要特点
为了使设计更具有针对性，使用性更强，我对其进行精心的设计，在设
计过程中，我们想到了很多的设计方案。
1．设计思路
设计一个八路抢答器，可同时供8名选手或者8个代表队参加比赛，他
们的编号分别为1——8,各用一个抢答器按钮,按钮的编号与选手的编号相
对应,分别设为S1…S8。节目主持人设置一组控制开关，用来控制系统的清
零和抢答器的开始，修改抢答时间与答题时间，如果想调节抢答时间或答题
时间,按"抢答时间调节"键或"答题时间调节"键进入调节状态。并且抢答器具
有数据锁存和显示的功能，抢答开始，若有选手按动抢答按钮，编号立即锁
存，并在LED数码管上显示出选手的编号，同时蜂鸣器给出音响提示，此外，要封锁输入电路，禁止其他选手抢答，优先抢答选手的编号一直保持到主持人将系统清零为止。
2．系统的主要特点有：
1）该产品的互换性好，响应速度快，抗干扰能力强，外围电路简单易懂，因此相对来说体积小。
2）该系统能用软件的方式设计硬件，所以用软件方式设计的系统向硬件系统的转换是由有关开发软件自动完成的，易操作。
3）具有具体数字显示的功能。
4）可以从以前的组合设计转向真正的自由设计，所以设计的移植性好，效率高。可适合大规模的现场制作。
5）利用按钮进行输入，输入简单。
6）具有智能报警的功能，当选定之后就马上锁定，并且发出音乐声音。大大提高了抢答器的可靠性。
7）因为整个系统可集成在一个芯片上，因此体积小，功耗低，可靠边性更高。
3．系统组成
硬件电路框架如图1.2所示：硬件部分由单片机控制模块、按键模块、蜂鸣器模块和数码显示模块组成。
图1.2
二、系统硬件电路的设计（元器件选择）
硬件电路应能完成以下功能：当主持人按下开始键时，参与选手对主持人提出的问题要在最短的时间内作出判断，并按下抢答按键回答。当第一个
人按下按键后，则在显示器上显示此参赛选手号码并进行声音提示，同时电路将其他抢答按键封锁，使其不起作用。若有人在主持人按下开始键之前按键，应有违规提示。当选手开始答题时，电路具有倒计时功能，倒计时时间可以设置并显示，倒计时时间到时提醒主持人时间到。如果在规定时间内没有人抢答则蜂鸣器报警提示。回答完或超时后，由主持人将所有按键恢复，重新开始下一轮答题。
（一）单片机控制模块
该模块采用AT89C52单片机作为核心控制元
件，它对整个抢答器起到控制作用。当主持人按下开
始按键后，选手就可以按下自己的抢答键进行抢答，
当主持人没有按下开始键时，选手按下自己的抢答键
是无效的。
AT89C52
（二）按键输入模块（加口电路的介绍）
该模块主要由两部分组成，一部分是主持人按键起到控制的作用，一部分是选手按键。其中，主持人按键起到控制的作用，当主持人没有按下开始键时，选手不能抢答。另外，当选手答题完毕后，主持人要按下复位键，准备进行下一轮的抢答，当在规定的时间内，没有选手抢答时，主持人也要按下复位键，使其进入下一轮的抢答。
按键开关是实现人机对话的最简单地输入设备，通过它能随时发出各种控制指令和数据到单片机。
按键输入模块的基本工作原理：当有按键被按下时按键所接的单片机端口引脚接地，其引脚电平为0，未按下时引脚电平为1。所以，判断按键开关是否有信号输入，是通过测量按键所接的引脚电平高低，当检测到按键所接引脚的电平为0时，说明该按键被按下，然后再检测到电平为1时，说明按键按下后又被放开，完成一次信号输入的过程。
单片机复位电路包括片内、片外两部分。外部复位电路就是为内部复位电路提供两个机器周期以上的高电平而设计的。通常采用上电自动复位和按键手动复位两种方式。当运行出错或进入死循环时，可按复位键重新运行。复位操作可使单片机进入初始化状态，其中包括使程序计数器PC＝0000H，这表明程序从0000H地址单元开始执行。
按键电平复位电路单片机有硬件复位端,只要输入持续4个机器周期的高电平即可实现复位。硬件复位后的各状态可知寄存器及存储器的值都恢复到了初始值,应为本设计功能中有倒计时时间的记忆功能，所以不能对单片机进行硬件复位，只能用软复位。软复位实际上就是当程序执行完毕之后,将程序指针通过一条跳转指令让它跳转到程序的初始位置。
（三）外部晶振模块
外部振荡电路单片机必须在AT89C52的驱动下才能工作.在单片机内部有一个时钟振荡电路,只需要外接一个振荡源就能产生一定的时钟信号送到单片机内部的各个单元。
单片机内部有一个高增益的反相放大器，用于构成振荡器，反相放大器
的输入端为XTAL1，输出端为XTAL2。
内部振荡方式：是在XTAL1和XTAL2引脚两端跨接石英晶体振荡器和两个电容构成稳定的自激振荡电路。
外部振荡方式：外部振荡方式就是把外部已有的时钟信号引入单片机内。
电容C1和C2通常取30pF，对振荡频率有微调作用。晶振频率范围是1.2MHz～12MHz。
（四）蜂鸣器模块
该模块主要是起到提醒和报警的作用，当主持人按下开始键时，蜂鸣器响，当有选手犯规时，蜂鸣器也要发出声音，还有就是当倒计时开始时，蜂鸣器就要发出报警的声音。
单片机I/O引脚以软件延时方法产出一定频率的方波输出，控制接在该引脚的三极管导通和截止，从而会使接在三极管上的蜂鸣器发出声响。其发生模块由三部分组成：（1）产生方波输出、（2）确定发生频率、（3）确定维
持发生的时间。
蜂鸣器发声时工作在三极管的饱和状态，不发声时工作在三极管的截止状态。
三极管在电路中起到开关与放大作用，即：发射结正偏，集电结反偏时三极管起放大作用；发射结正偏，集电结正偏时三极管起饱和（开关闭合）作用；发射结反偏集电结反偏时三极管起截止（开关断开）作用。电路中发射极与集电极上的电阻是限流电阻，起到保护三极管作用。
在这里使用的是无缘蜂鸣器，工作时需要接入音频方波，改变方波频率可以得到不同音调的声音。
（五）数字显示模块(加四位一体数码管的原理)
图2.5.1 图2.5.2
图2.5.3
该模块主要显示两部分内容。一部分是参加选手的编号，另一部分是显示倒计时。图2.5.1中R2—R8七个330欧姆电阻起到限流作用，可用来控制显示管的亮度，亮度随阻值的增大而增大。
图2.5.2中数码管上的8个引脚依照A、B、C、D、E、F、G、DP与单片机P0.0、P0.1、P0.2 、P0.3、P0.4、P0.5、P0.6、P0.7相连接的阳极接口。BIT1、BIT2、BIT3、BIT4是数码管的片选，对应选择第几个数码管可以亮。
对于图2.5.3中的七段数码管，各段二极管的阴极连接在一起作为公共端，这样可以使驱动电路简单，将阴极连接在一起的称为共阴极数码管，用高电平驱动数码管各段的阳极，其COM端接地。

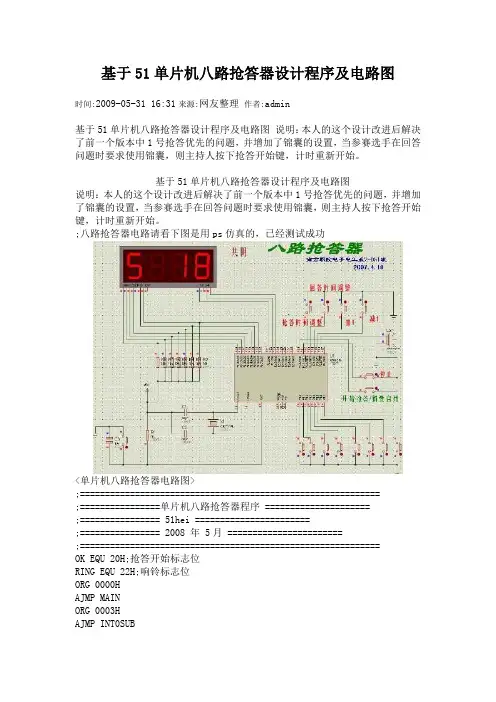

（六）抢答器电路接线图
三、系统的软件程序设计
（一）抢答器功能介绍
1．如果想调节抢答时间或答题时间,按"抢答时间调节"键或"答题时间调节"键进入调节状态,此时会显示现在设定的抢答时间或回答时间值,如想加一秒按一下"加1s"键,如果想减一秒按一下"-1s"键，时间LED上会显示改变后的时间，调整范围为0s~99s, 0s时再减1s会跳到99，99s时再加1s会变到0s。
2．主持人按"抢答开始"键，会有提示音，并立刻进入抢答倒计时（预设30s 抢答时间），如有选手抢答，会有提示音，并会显示其号数并立刻进入回答倒计时（预设60s抢答时间），不进行抢答查询，所以只有第一个按抢答的选手有效。倒数时间到小于5s会每秒响一下提示音。
3．如倒计时期间，主持人想停止倒计时可以随时按"停止"按键，系统会自动进入准备状态，等待主持人按"抢答开始"进入下次抢答计时。
4．如果主持人未按"抢答开始"键，而有人按了抢答按键，犯规抢答，LED 上不断闪烁FF和犯规号数并响个不停，直到按下"停止" 键为止。
5．P3.0为开始抢答，P3.1为停止，p1.0-p1.7为八路抢答输入数码管段选P0口，位选P2口低3位，蜂鸣器输出为P3.6口。P3.2抢答时间调整结，P3.3回答时间调整，P3.4为时间加1调整，P3.5为时间减1调整。
（二）程序流程
（三）程序设计
OK EQU 20H;抢答开始标志位
RING EQU 22H;响铃标志位
ORG 0000H
AJMP MAIN
ORG 0003H
AJMP INT0SUB
ORG 000BH
AJMP T0INT
ORG 0013H
AJMP INT1SUB
ORG 001BH
AJMP T1INT
ORG 0040H
MAIN: MOV R1,#30;初设抢答时间为30s
MOV R2,#60;初设答题时间为60s
MOV TMOD,#11H;设置未定时器/模式1
MOV TH0,#0F0H
MOV TL0,#0FFH;越高发声频率越高,越尖
MOV TH1,#3CH
MOV TL1,#0B0H;50ms为一次溢出中断
SETB EA
SETB ET0
SETB ET1
SETB EX0
SETB EX1;允许四个中断,T0/T1/INT0/INT1 CLR OK
CLR RING
SETB TR1
SETB TR0;一开始就运行定时器,以开始显示FFF.如果想重新计数,重置TH1/TL1就可以了
;=====查询程序=====
START: MOV R5,#0BH
MOV R4,#0BH
MOV R3,#0BH
ACALL DISPLAY;未开始抢答时候显示FFF
JB P3.0,NEXT;ddddddd
ACALL DELAY
JB P3.0,NEXT;去抖动,如果"开始键"按下就向下执行,否者跳到非法抢答查询
ACALL BARK;按键发声
MOV A,R1
MOV R6,A;送R1->R6,因为R1中保存了抢答时间
SETB OK;抢答标志位,用于COUNT只程序中判断是否查询抢答
MOV R3,#0AH;抢答只显示计时,灭号数
AJMP COUNT;进入倒计时程序,"查询有效抢答的程序"在COUNT里面NEXT: JNB P1.0,FALSE1
JNB P1.1,FALSE2
JNB P1.2,FALSE3
JNB P1.3,FALSE4
JNB P1.4,FALSE5
JNB P1.5,FALSE6
JNB P1.6,TZ1
JNB P1.7,TZ2
AJMP START
TZ1: JMP FALSE7
TZ2: JMP FALSE8
;=====非法抢答处理程序=====
FALSE1: ACALL BARK;按键发声
MOV R3,#01H
AJMP ERROR
FALSE2: ACALL BARK
MOV R3,#02H
AJMP ERROR
FALSE3: ACALL BARK
MOV R3,#03H
AJMP ERROR
FALSE4: ACALL BARK
MOV R3,#04H
AJMP ERROR
FALSE5: ACALL BARK
MOV R3,#05H
AJMP ERROR
FALSE6: ACALL BARK
MOV R3,#06H
AJMP ERROR
FALSE7: ACALL BARK
MOV R3,#07H
AJMP ERROR
FALSE8: ACALL BARK
MOV R3,#08H
AJMP ERROR
;=====INT0(抢答时间R1调整程序)=====
INT0SUB: MOV A,R1
MOV B,#0AH
DIV AB
MOV R5,A
MOV R4,B
MOV R3,#0AH
ACALL DISPLAY;先在两个时间LED上显示R1
JNB P3.4,INC0;P3.4为+1s键,如按下跳到INCO
JNB P3.5,DEC0;P3.5为-1s键,如按下跳到DECO
JNB P3.1,BACK0;P3.1为确定键,如按下跳到BACKO
AJMP INT0SUB
INC0:MOV A,R1
CJNE A,#63H,ADD0;如果不是99,R2加1,如果加到99,R1就置0，重新加起。
MOV R1,#00H
ACALL DELAY1
AJMP INT0SUB
ADD0: INC R1
ACALL DELAY1
AJMP INT0SUB
DEC0: MOV A,R1
JZ SETR1;如果R1为0, R1就置99，
DEC R1
ACALL DELAY1
AJMP INT0SUB
SETR1: MOV R1,#63H
ACALL DELAY1
AJMP INT0SUB
BACK0: RETI
;=====INT1(回答时间R2调整程序)=====
INT1SUB: MOV A,R2
MOV B,#0AH
DIV AB
MOV R5,A
MOV R4,B
MOV R3,#0AH
ACALL DISPLAY
JNB P3.4,INC1
JNB P3.5,DEC1
JNB P3.1,BACK1
AJMP INT1SUB
INC1: MOV A,R2
CJNE A,#63H,ADD1
MOV R2,#00H
ACALL DELAY1
AJMP INT1SUB
ADD1: INC R2
ACALL DELAY1
AJMP INT1SUB
DEC1: MOV A,R2
JZ SETR2
DEC R2
ACALL DELAY1
AJMP INT1SUB
SETR2: MOV R2,#63H
ACALL DELAY1
AJMP INT1SUB
BACK1: RETI
;=====倒计时程序(抢答倒计时和回答倒计时都跳到改程序)===== COUNT: MOV R0,#00H;重置定时器中断次数
MOV TH1,#3CH
MOV TL1,#0B0H;重置定时器
RECOUNT: MOV A,R6;R6保存了倒计时的时间,之前先将抢答时间或回答时间给R6
MOV B,#0AH
DIV AB;除十分出个位/十位
MOV 30H,A;十位存于(30H)
MOV 31H,B;个位存于(31H)
MOV R5,30H;取十位
MOV R4,31H;取个位
MOV A,R6
SUBB A,#07H
JNC LARGER;大于5s跳到LARGER,小于等于5s会提醒
MOV A,R0
CJNE A,#0AH,FULL;1s中0.5s向下运行
CLR RING
AJMP CHECK
FULL: CJNE A,#14H,CHECK;下面是1s的情况,响并显示号数并清R0,重新计 SETB RING
MOV A,R6
JZ QUIT;计时完毕
MOV R0,#00H
DEC R6;一秒标志减1
AJMP CHECK
LARGER: MOV A,R0
CJNE A,#14H,CHECK;如果1s向下运行,否者跳到查"停/显示"
DEC R6;计时一秒R6自动减1
MOV R0,#00H
CHECK: JNB P3.1,QUIT;如按下停止键退出
ACALL DISPLAY
JB OK,ACCOUT;如果是抢答倒计时,如是则查询抢答,否者跳过查询继续倒数(这里起到锁抢答作用)
AJMP RECOUNT
ACCOUT: JNB P1.0,TRUE1
JNB P1.1,TRUE2
JNB P1.2,TRUE3
JNB P1.3,TRUE4
JNB P1.4,TRUE5
JNB P1.5,TRUE6
JNB P1.6,TZ3
JNB P1.7,TZ4
AJMP RECOUNT
TZ3: JMP TRUE7
TZ4: JMP TRUE8
QUIT: CLR OK;如果按下了"停止键"执行的程序
CLR RING
AJMP START
;=====正常抢答处理程序=====
TRUE1: ACALL BARK;按键发声
MOV A,R2
MOV R6,A;抢答时间R2送R6
MOV R3,#01H
CLR OK;因为答题的计时不再查询抢答,所以就锁了抢答
AJMP COUNT
TRUE2: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#02H
CLR OK
AJMP COUNT
TRUE3: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#03H
CLR OK
AJMP COUNT
TRUE4: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#04H
CLR OK
AJMP COUNT
TRUE5: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#05H
CLR OK
AJMP COUNT
TRUE6: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#06H
CLR OK
AJMP COUNT
TRUE7: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#07H
CLR OK
AJMP COUNT
TRUE8: ACALL BARK;
MOV A,R2
MOV R6,A
MOV R3,#08H
CLR OK
AJMP COUNT
;=====犯规抢答程序=====
ERROR: MOV R0,#00H
MOV TH1,#3CH
MOV TL1,#0B0H
MOV 34H,R3;犯规号数暂存与(34H)
HERE: MOV A,R0
CJNE A,#0AH,FLASH;0.5s向下运行->灭并停响 CLR RING
MOV R3,#0AH
MOV R4,#0AH
MOV R5,#0AH;三灯全灭
AJMP CHECK1
FLASH: CJNE A,#14H,CHECK1;下面是1s的情况,响并显示号数并清R0,重新计
SETB RING
MOV R0,#00H
MOV R3,34H;取回号数
MOV R5,#0BH
MOV R4,#0BH;显示FF和号数
AJMP CHECK1
CHECK1: JNB P3.1,QUIT1
ACALL DISPLAY
AJMP HERE
QUIT1: CLR RING
CLR OK
AJMP START
;=====显示程序=====
DISPLAY: MOV DPTR,#DAT1;查表显示程序,利用P0口做段选码口输出/P2低三位做位选码输出,
MOV A,R3
MOVC A,@A+DPTR
MOV P2,#0feH
MOV P0,A
ACALL DELAY
MOV DPTR,#DAT2
MOV A,R5
MOVC A,@A+DPTR
MOV P2,#0fdH
MOV P0,A
ACALL DELAY
MOV A,R4
MOVC A,@A+DPTR
MOV P2,#0fbH
MOV P0,A
ACALL DELAY
RET
DAT1: DB 00h,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh,00H,71H ;"灭","1","2","3","4","5","6","7","8","9","灭","F"
DAT2: DB 3fh,06h,5bh,4fh,66h,6dh,7dh,07h,7fh,6fh,00H,71H
;第一个为零,其他与上相同,因为十位如果为零显示熄灭
;====加减时间延时(起到不会按下就加N个数)======
DELAY1: MOV 35H,#08H
LOOP0: ACALL DISPLAY
DJNZ 35H,LOOP0
RET
;=====延时(显示和去抖动用到)=====
DELAY: MOV 32H,#12H
LOOP: MOV 33H,#0AFH
LOOP1: DJNZ 33H,LOOP1
DJNZ 32H,LOOP
RET
;=====发声程序=====
BARK: SETB RING
ACALL DELAY1
ACALL DELAY1
CLR RING;按键发声
RET
;=====TO溢出中断(响铃程序)=====
T0INT: MOV TH0,#0ECH
MOV TL0,#0FFH
JNB RING,OUT;
CPL P3.6;RING标志位为1时候P3.6口不断取反使喇叭发出一定频率的声音
OUT: RETI
;=====T1溢出中断(计时程序)=====
T1INT: MOV TH1,#3CH
MOV TL1,#0B0H
INC R0
RETI
END
总结
单片机课程设计是一门很实用，很难的设计。这个设计用到了单片机，电路等方面的知识，通过这次课程设计，使我对单片机及其附属电路有了一定的了解，对课本上的知识有了近一步的掌握，也深刻明白了自己的不足。
通过这短短一周的实践，我感觉到自己从课本上学到的理论知识和实践仍有很大的差距。最少很多元器件根本不知道有什么功效，在仿真仪器中是什么代码。有的知识，自己感觉已经掌握得差不多了，但是实际操作起来就有问题出现了。我遇到了不少问题，花费了很多的时间。这让我重新反思我们的学习，深刻领悟到我们这个专业动手，实践的重要性。理论不经过实践考验，是没法实施的，就像我们编的程序，很多方面考虑的都不够，几乎没有涉及到实际应用时的防范方法措施。
这次的课程设计，让我学到了很多书本上学不到的东西，学到了实际应用时，是取用成本的最小化，做设计不仅要考虑大的方面，小的方面也必须做到完美。最大的收获是：对键盘，显示器，的应用有了深刻的了解。
参考文献：
1．余发山.《单片机原理及应用技术》中国矿业大学出版社
2．张淑清等.《单片微型计算机接口技术及其应用》国防工业出版社
3．李光飞.楼然苗.胡佳文.谢象佐.《单片机课程设计实例指导》北京航空航天大学出版社
摘要 随着生活水平的提高，人们的娱乐生活也越来越丰富，各类比赛也随之增多，对抢答器的要求也就越高，抢答器的公平公正就显得特别重要。为了满足各种竞赛的需要，本次设计制作了一个智力竞赛抢答器，该抢答器可以同时供8名选手参加比赛。 本次设计的电路可以分成抢答电路、可预置时间的定时电路、时钟产生和时序控制电路、报警控制电路、电源电路等几个模块组成，具体的实现过程是：给节目主持人设置一个控制开关，用来控制系统的清零和抢答的开始。该抢答器具有数据锁存和显示的功能，即抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在数码管上显示选手的编号，同时蜂鸣器给出音响提示，并且封锁输入电路，禁止其他选手抢答，优先抢答选手的编号一直保持到主持人将系统清零为止。除此之外，抢答器还具有定时抢答的功能，且一次抢答的时间可以由主持人设定(如30s)。当节目主持人启动“开始”键后，要求定时器立即减计时，并用显示器显示，同时蜂鸣器发出声响；参赛选手在设定的时间内抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零为止。如果定时抢答的时间已到，却没有选手抢答时，本次抢答无效，系统短暂报警，并封锁输入电路，禁止选手超时后抢答，时间显示器上显示00。 该抢答器由数码显示、灯光、音响等多种手段指示出第一抢答者。具有电路简单、成本较低、操作方便、灵敏可靠等优点, 经使用效果良好, 具有较高的推广价值。 关键字：八路抢答器，倒计时，报警，计时 目录
前言 (4) 第一章设计任务及要求 (5) 第二章系统设计方案的选择 (6) 第三章系统的组成及工作原理 3.1 系统的组成 (7) 3.2 电路设计原理 (8) 第四章单元电路设计、参数计算、器件选择 4.1抢答电路 (9) 4.2定时电路 (10) 4.3报警电路 (11) 4.4时序逻辑电路 (12) 第五章实验、调试及测试结果与分析 (13) 第六章实验总结 (14) 参考文献 (15) 附录一 (16) 附录二 (19) 附录三 (21)
绪论 进入21世纪越来越来多的电子产品出现在人们的日常生活中，例如企业、学校和电视台等单位常举办各种智力竞赛, 抢答记分器是必要设备。过去在举行的各种竞赛中我们经常看到有抢答的环节，举办方多数采用让选手通过举答题板的方法判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。人们于是开始寻求一种能不依人的主观意愿来判断的设备来规范比赛。因此，为了克服这种现象的惯性发生人们利用各种资源和条件设计出很多的抢答器，也使比赛更突显其公平公正的原则。 今天随着科技的不断进步抢答器的制作也更加追求精益求精，人们摆脱了耗费很多元件仅来实现用指示灯和一些电路来实现简单的抢答功能，使第一个抢答的参赛者的编号能通过指示灯显示出来，避免不合理的现象发生。但这种电路不易于扩展，而且当有更高要求是酒无法实现，例如参赛人数的增加。随着数字电路的发展，数字抢答器诞生了，它易于扩展，可靠性好，集成度高，而且费用低，功能更加多样话，是一种高效能的产品。 一、设计的目的及任务 1、设计的目的 多功能抢答器在当今社会有着广泛的应用有基本的抢答功能外，还具有定时、计时和报警功能。主持人通过时间预设开关预设供抢答的时间，系统将完成自动倒计时。若在规定的时间内有人抢答，则计时将自动停止；若在规定的时间内无人抢答，则系统中的蜂鸣器将发响，提示主持人本轮抢答无效，实现报警功能，若超过抢答时间则抢答无效。 2、设计的任务及要求 （1）抢答器同时供8名选手比赛，分别用8个按钮S0 ~ S7表示。 （2）设置一个系统清除和抢答控制开关S，该开关由主持人控制。 （3）抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，扬声器发出声响提示，并在数码管上显示选手号码。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。 二、电路设计总方案及原理框图 电路总体框图如下所示:
课程设计报告 课程名称：电子技术课程设计 设计题目：八路抢答器 专业： 班级：学号： 学生姓名： 时间： 2014年 10 月 27 日～ 11 月 12 日 ―――――――以下指导教师填写――――― 分项成绩：出勤成品答辩及考核 总成绩：总分成绩 指导教师：
介绍了数码显示八路抢答器电路的组成、设计及功能，电路采用74系列常用集成电路进行设计。该抢答器除具有基本的抢答功能外，还具有定时、计时和报警功能。主持人通过时间预设开关预设供抢答的时间，系统将完成自动倒计时。若在规定的时间内有人抢答，则计时将自动停止；若在规定的时间内无人抢答，则系统中的蜂鸣器将发响，提示主持人本轮抢答无效，实现报警功能，若超过抢答时间则抢答无效。 该抢答器主要运用到了编码器，译码器和锁存器：它采用74LS148来实现抢答器的选号，采用74LS279芯片实现对号码的锁存，采用74LS192实现十进制的减法计数，采用555芯片产生秒脉冲信号来共同实现倒计时功能，采用74LS121单稳态芯片来实现报警信号的输出。 通过课程设计提高和巩固了所学的专业知识，以及知识的综合应用和焊接技术。 关键词: 抢答器编码译码定时报警
进入21世纪越来越来多的电子产品出现在人们的日常生活中，例如企业、学校和电视台等单位常举办各种智力竞赛, 抢答记分器是必要设备。过去在举行的各种竞赛中我们经常看到有抢答的环节，举办方多数采用让选手通过举答题板的方法判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。人们于是开始寻求一种能不依人的主观意愿来判断的设备来规范比赛。因此，为了克服这种现象的惯性发生人们利用各种资源和条件设计出很多的抢答器，从最初的简单抢答按钮，到后来的显示选手号的抢答器，再到现在的数显抢答器，其功能在一天的趋于完善不但可以用来倒计时抢答，还兼具报警，计分显示等等功能，有了这些更准确地仪器使得我们的竞赛变得更加精彩纷呈，也使比赛更突显其公平公正的原则。 今天随着科技的不断进步抢答器的制作也更加追求精益求精，人们摆脱了耗费很多元件仅来实现用指示灯和一些电路来实现简单的抢答功能，使第一个抢答的参赛者的编号能通过指示灯显示出来，避免不合理的现象发生。但这种电路不易于扩展，而且当有更高要求是酒无法实现，例如参赛人数的增加。随着数字电路的发展，数字抢答器诞生了，它易于扩展，可靠性好，集成度高，而且费用低，功能更加多样话，是一种高效能的产品。而如今在市场上销售的抢答器大多采用可编程逻辑元器件，或利用单片机技术进行设计，本次设计主要利用常见的74LS系列集成电路芯片和555芯片，并通过划分功能模块进行各个部分的设计，最后完成了八路智力竞赛抢答器的设计。
烟台大学单片机课程设计说明书课题：八路抢答器 学生姓名： 学号： 院系：机电汽车工程学院 专业：机械设计制造及其自动化 指导老师： 同组成员： 组长： 2012 年06 月07 日 目录
1 概述 (2) 2设计任务 (2) 3 系统总体方案 (3) 4 硬件设计 (4) 控制系统所需硬件 (4) 硬件原理介绍 (4) 5 软件设计 (7) 软件总体设计 (7) 程序流程图 (8) 6 Proteus软件仿真 (12) Keil软件 (12) 在Proteus软件 (12) 7小结 (14) 8心得体会 (15) 附1：源程序代码 (16) 附2：参考文献 (24) 1 .概述

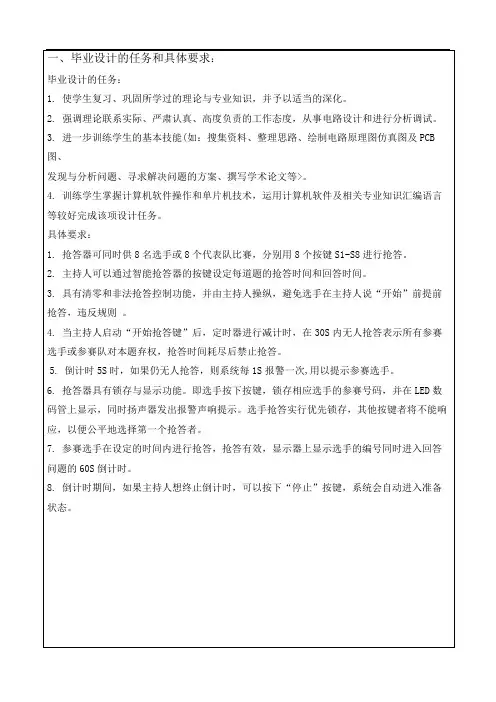

8路智能抢答器的设计 现如今，各种智力知识竞赛已经成为人们的一种娱乐形式，人们在答题的过程中不仅可以享受到乐趣，还可以学到一些科学知识和生活常识。然而在抢答过程中，单靠视觉是很难判断出哪组最先完成抢答操作。为了辨别哪一组或哪一位选手获得答题权，必须要设计一个智能抢答控制系统——智能抢答器。 抢答器作为一种电子产品，已被人们所熟知并广泛应用于各种智力知识竞赛场合。抢答器在竞赛中有很大用处，通过抢答器的指示灯显示，数码管显示和警示蜂鸣等手段，能准确，公正，直观地判断出第1抢答者并协助比赛的顺利进行。但是，目前使用的抢答器大多数都采用了逻辑电路进行设计，分立元件较多，造成抢答器的成本较高。此外一般抢答器由模拟电路，数字电路或二者结合组成，其智能化程度低，故障率高，显示简单。现代电子技术的发展要求电子电路朝数字化，集成化方向发展，因此设计出全集成电路的多路抢答器是现代电子技术发展的要求。 2 .设计任务 本设计要求学生结合现有的实际条件，以单片机为控制核心，设计一个8路智能抢答器。要求实现的功能如下： 1) 抢答器可同时供8名选手或8个代表队比赛，分别用8个按键S1～S8进行抢答。 2) 主持人可以通过智能抢答器的按键设定每道题的抢答时间和回答时间。 3) 具有清零和非法抢答控制功能，并由主持人操纵，避免选手在主持人说“开始”前提前抢答，违反规则。 4) 当主持人启动“开始抢答键”后，定时器进行减计时，在10s内无人抢答表示所有参赛选手或参赛队对本题弃权，抢答时间耗尽后禁止抢答。 5) 倒计时5s时，如果仍无人抢答，则系统每1s报警一次，用以提示参赛选手。 6) 抢答器具有锁存与显示功能。即选手按下按键，锁存相应选手的参赛号码，并在LED数码管上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，其他按键者将不能响应，以便公平地选择第一个抢答者。 7) 参赛选手在设定的时间内进行抢答，抢答有效，显示器上显示选手的编号同时进入回答问题的30s倒计时。 8) 倒计时期间，如果主持人想终止倒计时，可以按下“停止”按键，系统
课程设计说明书 课程名称:单片机应用课程设计 课程代码:6003509 题目: 基于AT89S52单片机的抢答器设计学生:洋、夏阳、王黎明、肖瑶 学号:7304（7302 、 7305、7328 ） 年级/专业/班:2012级机电3班 学院(直属系) :机械工程学院 指导教师:王富治
目录 第一章摘要- - - - - - - - - - - - - - - - - - - - 1 第二章引言- - - - - - - - - - - - - - - - - - - - 2 2.1 单片机抢答器的背景- - - - - - - - - - - 2 2.2 单片机抢答器的意义- - - - - - - - - - - 2 2.3 抢答器的应用- - - - - - - - - - - - - - 2 第三章抢答器的概述及制作要求 3.1 抢答器的概述- - - - - - - - - - - - - - 4 3.2 设计任务、设计容- - - - - - - - - - - 4 第四章单片机的选择和电路模块 4.1 单片机的选择- - - - - - - - - - - - - - 5 4.1.1 单片机管脚说明- - - - - - - - - - - - 5 4.2 模块性能分析- - - - - - - - - - - - - - 7 4.2.1 选手按键- - - - - - - - - - - - - - - 7 4.2.2 数码管显示- - - - - - - - - - - - - - 7
第五章电路设计 5.1 总体设计- - - - - - - - - - - - - - - - - 9 5.1.1 电路原理图- - - - - - - - - - - - - - - 9 5.1.2 元件清单- - - - - - - - - - - - - - - - 10 5.2 外部振荡电路（晶振电路）- - - - - - - - - 11 5.3 复位电路的设计- - - - - - - - - - - - - - 12 5.4 显示电路的设计- - - - - - - - - - - - - - 12 5.5 按钮输入电路的设计- - - - - - - - - - - - 13 5.6 发声电路- - - - - - - - - - - - - - - - - 14 第六章系统软件设计 6.1 抢答器流程图- - - - - - - - - - - - - - - 15 6.2 主程序- - - - - - - - - - - - - - - - - - 16 第7章仿真演练- - - - - - - - - - - - - - - - - - - 23 总结- - - - - - - - - - - - - - - - - - - - - - - - - 24 参考文献- - - - - - - - - - - - - - - - - - - - - - - 25
电子技术 课程设计 题目：八路抢答器的设计 学院（系): 专业班级：电子132 学生姓名：学生学号：13446413 指导教师： 设计时间：2015年6 月22日 2015年7月15日
电子技术课程设计任务书2 学院电子（怀）132 班同学：
计算机教研室指导教师_
目录 摘要-------------------------------------------------------------------------------------1 1八路抢答器-----------------------------------------------------------------------------------------2 1.1前言------------------------------------------------------------------------------------------------2 1.2八路抢答器功能-----------------------------------------2 2系统的组成及工作原理--------------------------------------2 2.1系统组成框图--------------------------------------------------------------------------------- 3 2.2系统的工作原理------------------------------------------------------------------------------ 3 3电路设计--------------------------------------------------- 4 3.1方案的选择------------------------------------------------------------------------------------ 4 3.1.1方案一---------------------------------------------------------------------------------------4 3.1.2方案二---------------------------------------------------------------------------------------5 3.1.3方案的选择---------------------------------------------------------------------------------5 3.2单元电路的设计------------------------------------------------------------------------------ 5 3.2.1抢答电路的设计---------------------------------------------------------------------------5 3.2.2定时电路的设计-------------------------------------------------------------------------11 3.2.3触发器电路的设计----------------------------------------------------------------------13 3.2.4多谐振荡器电路的设计----------------------------------------------------------------15 3.2.5秒脉冲产生电路的设计----------------------------------------------------------------16 4性能的测试------------------------------------------------17 5体会与总结------------------------------------------------------------------------------------- 18 参考文献-------------------------------------------------------------------------------------------18 附录：元器件列表----------------------------------------------------------------------------- 19
专业论文 题目：基于80C51单片机的八路抢答器设 计
摘要：八路智力抢答器是一个可供八个参赛组进行智力竞赛的电路装置，该装置主要是由单片机最小系统、控制电路（八个选手抢答按钮；三个主持人控制按钮；四个修改按钮）、数码显示电路与蜂鸣器电路组成的。单片机（MCU）是目前在电气控制技术中广泛应用的重要元件。它具有体积小，稳定性高，应用范围广，控制能力强，升级改造容易等诸多优点。本论文介绍采用ATMEL公司AT89S52单片机设计八路智能抢答器。软件采用汇编语言编程，汇编语言属于计算机领域的低级语言，具有简明易懂,执行效率高等的优点。智能八路抢答器具有抢答时间与答题时间调整，抢答错误报警提示等功能，可以广泛应用于各类知识竞赛。 关键词：抢答器；单片机；硬件系统；软件编程
基于80C51单片机的八路抢答器设计 一、系统概述与原理方框图 在文中，我对八路抢答器的总体设计及其主要的功能特点进行简单的分析，并给出它的特点，实现的功能以及系统的简单操作，以对单片机及其控制系统的了解。 （一）单片机技术发展的概述与系统问题的提出 目前，单片机正朝着高性能和多品种方向发展，单片机的发展正朝着 CMOS化，低功耗，小体积，大容量，高性能，低价格和外围电路的内装化等 几个方面 发展。近几年，由于某种原因CHMOS技术的进步，大大地促进了单片机的CMOS 化，此种芯片除了低功耗外，还具有功耗的可控性，使单片机可以工作在功 耗精细管理状态，特别是IIC，API等串行总线的引入，可以使单片机的引脚 设计得更少，单片机系统结构更加简化及规范化。 我们设计出的8路抢答器是一种基于MCS-51单片机的硬件和软件设计及 实现方法，这种电路设计具有按键有效提示,输入错误提示,控制报警电路, 在线修改功能等多种功能,保密性强,灵活性高,特别适用于家庭!办公室!学 生宿舍及宾馆等场所。它具有全集成化，智能化，高精度，高性能，高可靠 性和低价格等优点，是一个值得推广的一种方法。接下来我们就对方案与设 计原理方框图进行比较分析。 （二）设计思路与系统组成及主要特点 为了使设计更具有针对性，使用性更强，我对其进行精心的设计，在设 计过程中，我们想到了很多的设计方案。 1．设计思路 设计一个八路抢答器，可同时供8名选手或者8个代表队参加比赛，他 们的编号分别为1——8,各用一个抢答器按钮,按钮的编号与选手的编号相 对应,分别设为S1…S8。节目主持人设置一组控制开关，用来控制系统的清 零和抢答器的开始，修改抢答时间与答题时间，如果想调节抢答时间或答题 时间,按"抢答时间调节"键或"答题时间调节"键进入调节状态。并且抢答器具 有数据锁存和显示的功能，抢答开始，若有选手按动抢答按钮，编号立即锁
创新实践课 课程名称：创新实践课 实践题目：基于51单片机8路抢答器设计学院：信息工程与自动化学院 专业：生物医学工程 年级：2014级 学生：4 丽莎2海星 指导教师：嘉林 日期：2016-12-30 教务处制
目录 一、前言 (3) 二、电路原理图设计 (3) 三、印制版图设计 (7) 四、软件设计 (9) 五、测试数据及分析 (16) 六、总结 (18)
一、前言 目前，抢答器已经作为一种必不可少的工具广泛应用于各种智力和知识竞赛场合，但一般的抢答器可靠性低，使用寿命短，介于这些不方便因素，此次设计提出了用51单片机为核心控制元件，设计一个简易的八路抢答器。本方案以51单片机作为主控核心，与晶振、数码管、蜂鸣器等通过外围接口实现的八路抢答器，利用了单片机的延时电路、按键复位电路、时钟电路、定时器/计数器等，设计的八路抢答器不仅具有实时显示抢答选手的和抢答时间的功能，同时还利用汇编语言编程，使其实现复位、定时和报警的功能。本次设计的系统实用性强、判断精确、操作简单、扩展功能强。 功能：以STC89C52RC单片机作为主控核心，与晶振、数码管、蜂鸣器等通过外围接口实现的八路抢答器，利用了单片机的延时电路、按键复位电路、时钟电路等，设计的八路抢答器不仅具有实时显示抢答选手的和抢答时间的功能，同时还利用汇编语言编程，使其实现复位和报警的功能。 此系统是基于51单片机，led发光二极管，一位共阳数码管，蜂鸣器，按键，等分立元件设计而成。 元件设计的意义：关于按键：共设计了10个独立按键，其中8个分别为八位选手抢答输入用，另外两个分别为开始和停止按键！只有裁判按下了开始键才进入正常抢答，否则属于犯规抢答，抢答完毕，裁判按下停止，数码管显示0。关于led发光二极管：共设计了9个发光二极管，其中一个为电源指示，其他8个为选手抢答状态指示，正确抢答时led发光二极管缓慢闪烁，犯规抢答时，快速闪烁。关于数码管：选手按下自己的按键时显示相应的选手编号！裁判按下开始键时数码管显示倒计时，
烟台大学 51单片机课程设计说明书课题：八路抢答器 学生姓名：王志林 学号：201056501312 院系：机电汽车工程学院 指导老师：姜风国 同组成员：张凤礼、张体栋、程事业、范光科2013 年 06 月 05 日
目录 1 设计任务 (2) 2 系统总体方案 (2) 3 硬件设计 (3) 3.1 控制系统所需硬件 (3) 3.2 硬件原理介绍 (4) 4 软件设计 (6) 4.1 软件总体设计 (6) 4.2 程序流程图 (7) 5 软件仿真...................................................................................... (9) 5.1 Keil软件 (9) 5.2在Proteus软件 (9) 6小结 (10) 附1：源程序代码 (11) 附2：参考文献 (18)
1 .设计任务 本设计要求学生结合现有的实际条件，以51单片机为控制核心，设计一个8路智能抢答器。要求实现以下功能： 1) 有一主持人和8个参赛队员 2) 当主持人按下抢答按键，参赛队员在10秒内可以抢答，并且抢答器开始倒计时。剩余5秒时，如果仍无人抢答，则系统每1s报警一次。如超出10秒则不能抢答；如抢答成功，则显示抢答队号。 3) 抢答成功则需在60秒内回答完成，如超出时间则抢答无效，显示无效指示。如果60秒完成回答，则抢答成功，显示有效。剩余5秒时，如果仍无人回答，则系统每1s报警一次。 4) 当主持人按下复位键时，系统回到初始状态。 5) 倒计时期间，如果主持人想终止倒计时，可以按下“停止”按键，系统会自动进入准备状态。 主要硬件设备：AT89C51单片机，8输入3态缓冲器/线驱动器74LS244,六反相驱动器7404，共阳极LED数码管等，12MHZ晶振，74LS04反相器，手动开关，按键若干，报警喇叭。 2.系统总体方案 2.1整体方案设计 该智能抢答器以AT89C51单片机为控制核心，控制精度较高，操作误差主要来自晶振自身所造成的误差。其他外围电路包括复位电路，时钟电路，报警电路，LED显示电路，抢答按键等。该智能抢答器具有计时记忆功能，一次时间设置完，复位后不需重新进行时间设定；通过按键扫描输出按键信息，并通过单片机将它转化为在七段数码管上显示的字符型。单片机的P1口为8组抢答按键的输入口，P0.0~P0.6为数码管的段选口，P2.0~P2,2为数码管的片选口。P3.6为报警电路的控制口。智能抢答器的整体方案设计图如下所示。
梧州学院 课程设计论文（2013-2014学年下学期） 课程名称数字电路 论文题目八路数字智力抢答器 系别信息与电子工程学院 专业电子信息工程 班级电本一班 学号000000000000 学生XX 聪明的小强 指导教师xxx 完成时间2015 年7 月
抢答器作为一种工具，已经广泛应用于各种智力和知识竞赛场合。本设计以八路智力竞赛抢答器为基本概念，从实际应用出发, 用数字、模拟电子器件设计具有扩充功能的抢答器。该设计数字抢答器就是利用数字电子技术实现的。主要为了实现抢答、定时、显示、报警功能。其电路由主体电路与扩展电路组成。优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路，以上两部分组成主体电路。通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能，构成扩展电路。当有选手按下按钮时，优先锁存，其他选手在按时无响应，直到主持人按下清零按钮之后，才能开始下一轮的抢答。比较实用。 该数字抢答器可以广泛应用于各种竞赛，确保竞赛的准确，公平。该数字抢答器虽然可以用单片机程序来完成，但繁琐和代价高。而用集成电路设计制作抢答器：方便，价格便宜，还易于扩展。 关键字：编码，译码，555定时器，抢答器
第一章引言 (1) 1.1 设计要求 (1) 1.2 系统概述 (1) 第二章设计方案分析与论证 (3) 2.1 设计方案分析 (3) 2.2 方案的论证与选择 (3) 第三章单元电路设计 (5) 3.1 抢答电路设计 (5) 3.2 定时电路设计 (7) 3.1 时序控制电路设计 ................................................................ (13) 第四章智能抢答器实物制作 (15) 4.1 原理图设计和PCB设计 (15) 4.2 实物焊接及调试 (16) 4.2 实物展示 (17) 第五章测试结果分析与设计体会 (20) 5.1 测试结果与分析 (20) 5.2 设计体会与实验总结 (20) 参考文献 (21) 附录元器件清单 (22)
智能八路抢答器设计
智能八路抢答器设计 1引言 1.1设计目的 此设计采用AT89C52单片机为核心控制元件，结合数码管、蜂鸣器、发光二极管等器件构成一个简易的八路抢答器。利用了单片机的按键复位电路、时钟电路、定时中断等电路，设计的抢答器具有实时显示抢答功能。 1.2设计要求 （1）设计一个可供8人进行抢答的抢答器。 （2）系统设置复位按钮，按动后，重新开始抢答。 2设计方案及原理 2.1设计方案 （1）复位电路 89C52的复位输入引脚RST为89C52提供了初始化的手段，可以使程序从指定处开始执行，在89C52的时钟电路工作后，只要RST引脚上出现超过两个机器周期以上的高电平时，即可产生复位的操作，如果RST保持高电平，则单片机循环复位。只有当RST由高电平变低电平以后，89C52才从0000H地址开始执行程序。本系统采用按键复位方式的复位电路。 （2）时钟电路 89C52的时钟可以由两种方式产生，一种是内部方式，利用芯片内部的振荡电路；另外一种为外部方式。本论文根据实际需要和简便，采用内部振荡方式。89C52内部有一个用于构成振荡器的高增益反相放大器，引脚XTAL1和XTAL2分别是此放大器的输入端和输出端。这个放大器与作为反馈元件的片外晶体或陶瓷谐振器一起构成一个自激振荡器。 （3）输入电路 抢答器输入信号由八个小按键控制，八个按键连接在P2口当有键按下的时候，就产生了有效的输入信号，使与这个按键相连的引脚变为低电平,产生一个低电平的输入信号。 2.2系统组成框图 该系统的组成框图如图1所示，在89C52单片机的P2口接上八个开关用于八路抢答；P3.2口接启动开关，用于主持人控制抢答是否开始；在RST脚接复位开关用于清零；在P1.0口接蜂鸣器用于开始提示和超时后报警；在P0口接三个数码管
数字电子技术课程设计报告八路智力竞赛抢答器的设计 专业:电子信息科学及技术 班级: 2012级1班 姓名: 学号: 指导老师: 电子通信及物理学院 日期: 2015 年 1 月 10 日
指导教师评语
1设计要求 在当代社会中企业、学校和电视台等单位常举办各种智力竞赛, 抢答记分器是必要设备。过去在举行的各种竞赛中我们经常看到有抢答的环节，举办方多数采用让选手通过举答题板的方法判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。人们于是开始寻求一种能不依人的主观意愿来判断的设备来规范比赛。因此，为了克服这种现象的惯性发生人们利用各种资源和条件设计出很多的抢答器，从最初的简单抢答按钮，到后来的显示选手号的抢答器，再到现在的数显抢答器，其功能在一天天的趋于完善不但可以用来倒计时抢答，还兼具报警等等功能，有了这些更准确地仪器使得我们的竞赛变得更加精彩纷呈，也使比赛更突显其公平公正的原则。在这一背景下本文利用74LS系列芯片设计了一种有效、便捷的八路数字抢答器。 设计要求如下：利用数字电路设计一个八路抢答器，允许八路参加，并具有锁定功能，用LED显示最先抢答的队号码，系统设置外部清除键，按动清除键，LED显示器
自动清零灭灯。数字显示功能：数字抢答器定时为30S，启动开启键以后要求Ⅰ)定时开始；Ⅱ)扬声器要短暂报警；Ⅲ)发光二极管亮灯；如果在30S内抢答有效,计时结束，30S内抢答无效，发光二极管灯灭。 2 设计任务 本次描述的八路抢答器功能指标为：设计一个能支持八路抢答的智力竞赛抢答器；主持人按下开始抢答的按键后，有短暂的报警声提示抢答人员抢答开始且指示灯亮表示抢答进行中；在开始抢答后数码管显示30秒倒计时；有抢答人员按下抢答键后，在数码管上显示抢答成功人员的编号，倒计时暂停，同时后续抢答人员的抢答将无效；当主持人再次按下按键回到复位状态，倒计时的数码管保持显示30，显示人员编号的数码管灭，指示灯灭。 本次设计的电路由包括抢答电路、定时电路、报警电路在内的三部分电路组成。抢答电路由按键、锁存器、优先编码器、数码管译码驱动器等器件组成；定时电路由555定时器、计数器、锁存器、数码管译码驱动器、开关等器件组成；报警电路由蜂鸣器、单稳态脉冲触发芯片等器件
电子技术课程设计2007-2008-1 系别 班级 姓名 学号
一、题目 八路抢答器：设置8个抢答按钮，另设置1个主持人按钮来清零。主持人清零后，首先抢答人的号码显示出来并保持，直到主持人再次清零，可设置定时抢答，超出规定时间为无效抢答，只要有人抢答，就发出声、光指示。 二、主要技术指标 该抢答器具有倒计时、抢答、报警的功能。 三、方案论证及选择 （一）、设计要求 1、智力竞赛抢答器可同时功8名选手或8个代表队参加比赛他们的编号分别是0、1、 2、 3、 4、 5、 6、7，各用一个抢答按钮，按钮的编号与选手的编号相对应，分别是S0、S1、S2、S3、S4、S5、S6、S7； 2、给节目支持人设置一个控制开关，用来控制系统的清零和抢答的开始； 3、抢答器具有数据锁存和显示功能，抢答开始后，若有选手按动抢答按钮，编号立即锁存，并在LED数码管上显示出选手的编号，同时扬声器给出音响提示，此外，要锁存输入电路，禁止其他选手抢答，优先抢答的选手编号一直保持到主持人将系统清零为止； 4、抢答器具有定时抢答的功能，且一次抢答的时间可由主持人设定，当节目主持人启动“开始”键后，要求定时器立即减计时，
并用显示器显示，同时扬声器发出短暂的声响，声响持续时间 0.5s左右； 5、参赛选手再设定的时间内抢答有效，定时器停止工作，显示 器上显示选手的编号和抢答时刻的时间，并保持到主持人将系统清零； 6、如果定时抢答的时间已到，却没有选手抢答时，本次抢答无 效，系统短暂报警，并封锁输入电路，禁止选手超时抢答，时间显示器上显示00。 （二）、电路设计 根据设计要求，可以把电路分为三块：定时电路、抢答电路和报警电路。 1、设计要点 定时抢答器的总体框图如图a所示,其工作过程是：接通电源时节目主持人将开关置于“清零”位置，抢答器处于静止工作状态，编号显示器灭灯，定时显示器显示设定的时间，当节目主持人宣布抢答题目后，说一声“抢答开始”，同时将控制开关拨到“开始”位置，扬声器给出声响提示，抢答器处于工作状态，定时器倒计时。当定时时间到，却没有选手抢答，系统报警，并封锁输入电路，禁止选手超时后抢答。当选手在定时时间内按动抢答键时，抢答器要完成以下四项工作： （1）优先编码电路立即分辨出抢答者的编号，并由锁存器进行锁存，然后由译码显示电路显示编码；
基于单片机STC89C52RC的八路抢答器课程设计报告75092282
信息与电子工程学院 课程设计报告 课程单片机技术应用 设计题目基于单片机STC89C52RC的八路抢答器专业应用电子技术 班级11级4班 成员姓名学号分工成绩 软件部分 硬件部分
目录 一、课程设计概述.................................................................................................................... - 1 - 1.1课程设计背景 (1) 1.2课程设计内容 (1) 1.3课程设计技术指标 (1) 二、方案的选择及确定............................................................................................................ - 1 - 2.1方案一:集成数字电路 (1) 2.2方案二:单片机 (2) 2.3方案分析比较： (2) 三、硬件设计............................................................................................................................ - 3 - 3.1系统硬件设计 (3) 3.2复位电路的设计 (3) 3.3时钟电路设计 (3) 3.4显示电路设计 (4) 3.5按键电路设计 (5) 3.6报警电路设计 (6) 3.7电源模块设计 (7) 四、系统软件设计.................................................................................................................... - 7 - 4.1系统的功能流程 (7) 4.2主程序流程图 (7) 五、系统调试过程.................................................................................................................... - 9 - 5.1软件调试 (9) 5.2硬件调试 (10) 六、总结.................................................................................................................................. - 13 - 七、遇到的问题及解决方法.................................................................................................. - 13 - 八、参考文献.......................................................................................................................... - 13 - 九、附录.................................................................................................................................. - 14 - 9.1仪器与设备 (14) 9.2元器件清单 (14)
1概述 1.1开发背景 智力竞赛是一种能锻炼人的头脑开发人的IQ的一种大众化游戏，也起到娱乐的作用。现在智力竞赛越来越被多数人喜爱和娱乐，像中央卫视的三星智力快车、金苹果、幸运50等等多档智力竞赛节目都拥有大批的忠实观众。而且国内外各地电视台、工厂、学校等单位也会常常举办类似的智力竞赛活动，然而智力竞赛抢答器是必要设备。 在有些地方举行的各种智力竞赛游戏中我们经常看到有抢答的环节，举办方大多数采用让选手通过举答题板的方法或者是举手的方式判断选手的答题权，这在某种程度上会因为主持人的主观误断造成比赛的不公平性。因此为解决这个问题，本论文采用了单片机制作了一个低成本但又能满足学校等需要的八路数显智力竞赛抢答器，并能实现循环显示各组选手得分。 1.2方案论证与比较 与普通抢答器相比，本作品有以下几方面优势： 1、具有清零装置和抢答控制，可由主持人操纵避免有人在主持人说“开始”前提前抢答违反规则。 2、具有定时功能，在10秒内无人抢答表示所有参赛选手获参赛队对本题弃权。 3、10秒时仍无人抢答其报警电路工作表示抢答时间耗尽并禁止抢答。 4、抢答完成后，循环显示各组的得分情况。
2总体设计 2.1设计目标 1.抢答器同时供8名选手或8个代表队比赛，分别用8个按钮K1 ~K8表示。 2.设置一个系统清除和抢答控制开关S，该开关由主持人控制。 3.抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在LED数码管上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。 4.抢答器具有定时抢答功能，且一次抢答的时间由主持人设定（如10秒）。当主持人启动"开始"键后，定时器进行减计时，同时扬声器发出短暂的声响，声响持续的时间1秒左右。 5.参赛选手在设定的时间内进行抢答，抢答有效，定时器停止工作，显示器上显示选手的编号和抢答的时间，并保持到主持人将系统清除为止。 6.如果定时时间已到，无人抢答，本次抢答无效，系统报警并禁止抢答，定时显示器上显示00 7.每抢答一次，主持人对其答案进行评分一次。最后抢答全部结束后，循环显示各组的得分情况。
基于51单片机的8路抢答器 摘要 此次设计提出了用AT89S51单片机为核心控制元件，设计一个简易的抢答器，本方案以AT89S51单片机作为主控核心，与晶振、数码管、蜂鸣器等构成八路抢答器，利用了单片机的延时电路、按键复位电路、时钟电路、定时/中断等电路，设计的八路抢答器具有实时显示抢答选手的号码和抢答时间的特点，还有复位电路，使其再开始新的一轮的答题和比赛，同时还利用汇编语言编程，使其实现一些基本的功能。 本设计的系统实用性强、判断精确、操作简单、扩展功能强。它的功能实现是比赛开始，主持人读完题之后按下总开关，即计时开始，此时数码管开始进行30s的倒计时，直到有一个选手抢答时，对应的会在数码管上显示出该选手的编号和抢答所用的时间，同时蜂鸣器也会发出声音，以提示有人抢答本题，如果在规定的60s时间内没有做出抢答，则此题作废，即开始重新一轮的抢答。在抢答和回答时间的最后5s，蜂鸣器都会给予报警提示。 关键词：单片机、AT89S51、抢答器
目录 第一章前言 (1) 第二章各模块的选择和论证 (3) 2.1抢答器显示模块选择 (3) 2.2 控制器选择 (4) 2.3 键盘选择 (5) 2.4 时钟频率电路的设计 (7) 2.5 复位电路的设计 (7) 2.6 报警电路 (8) 2.7 AT89C51单片机简单概述 (8) 2.7.1 AT89C51单片机的结构 (8) 2.7.2 AT89C51单片机管脚说明 (9) 第三章模块最终方案的设计 (12) 3.1总体设计思路 (12) 3.2 功能介绍 (12) 3.3 抢答器的软件设计 (12) 3.4 数码显示软件设计 (13) 第四章系统调试与仿真 (15) 4.1 软件调试问题分析 (15) 4.2 Proteus 仿真 (16) 第五章电路板的制作与检查 (17) 5.1 焊接的问题及解决 (17) 第六章总结 (18)
八路抢答器毕业论文设计 Revised by BLUE on the afternoon of December 12,2020.
青岛理工大学 毕业论文 题目：抢答器设计 学生姓名： ** 学生学号： ******** 院系名称：机电工程系 专业班级： *************** 指导教师： ***** 2016年 6 月 15 日
摘要 随着科学技术的发展和普及，各种各样的竞赛越来越多，其中抢答器的作用也越来越重要。本文设计出以AT89S51单片机为核心的八路抢答器，采用了数字显示器直接指示，自动锁存显示结果，并自动复位的设计思想,它能根据不同的抢答输入信号，经过单片机的控制处理并产生不同的与输入信号相对应的输出信号，最后通过LED数码管显示相应的路数，即使两组的抢答时间相差几微秒，也可分辨出是哪组优先按下的按键，充分利用了单片机系统结构简单、功能强大、可靠性好、实用性强的特点。 本设计是以抢答为出发点。考虑到依需设定限时回答的功能，利用89S51单片机及外围接口实现的抢答系统，利用单片机的定时器/计数器定时和记数的原理，将软、硬件有机地结合起来，使得系统能够正确地进行计时，同时使数码管能够正确地显示时间。用开关做键盘输出，扬声器发生提示。同时系统能够实现：在抢答中，只有开始后抢答才有效，如果在开始抢答前抢答为无效；满时后系统计时自动复位及主控强制复位；按键锁定，在有效状态下，按键无效非法。 关键词：抢答器，单片机，LED数码显示管，定时器/计数器，扬声器
ABSTRACT With the development of science and technology and the popularization of all kinds of competition more and more, which answer is more and more important. Paper design out to AT89S51 single tablets machine for core of eight answer device, used has digital display directly indicates, automatically lock save displayed results, and automatically reset of design thought, it can according to different of answer entered signal, after single tablets machine of control processing and produced different of and entered signal relative should of output signal, last through LED digital tube displayed corresponding of number, even two group of answer time difference several microseconds, also can tell out is which group priority by Xia of press, full using has single tablets machine system structure simple , Powerful, reliable and practical features. This design is to answer as a starting point. Taking into account the functions according to the set time limit to answer, using 89S51 microcontroller and peripheral interface implementations of the VIES system, using the principles of timing and counting timer/counter, combining software and hardware, and allows the system to correct timing, while allowing digital to display the time correctly. Switches the keyboard output, speaker tip. While the system can achieve: answer, only after the start of contest is only valid, if VIES to answer before you begin to be invalid; full systems after time automatic reset and master force reduction; key lock in the effective State, key is invalid illegal. Key Words： responder , single chip microcomputer , LED digital display , timer/counter speakers
