自卸车是指通过液压或机械举升而自行卸载货物的车辆。又称翻斗车。由汽车底盘、液压举升机构、货厢和取力装置等部件组成。
适用范围
自卸车在土木工程中，经常与挖掘机、装载机、带式输送机等工程机械联合作业，构成装、运、卸生产线，进行土方、砂石、散料的装卸运输工作。

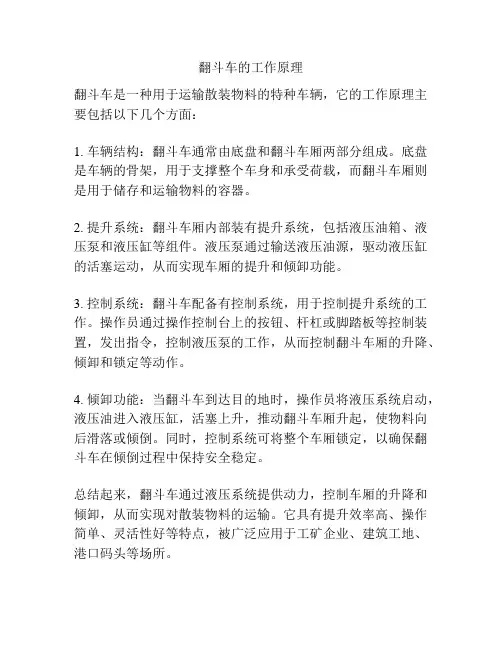

工作原理
自卸车的发动机、底盘及驾驶室的构造和一般载重汽车相同。
自卸车的车厢分后向倾翻和侧向倾翻两种，通过操纵系统控制活塞杆运动，后向倾翻较普遍，推动活塞杆使车厢倾翻，少数双向倾翻。
高压油经分配阀、油管进入举升液压缸，车厢前端有驾驶室安全防护板。
发动机通过变速器、取力装置驱动液压泵，车厢液压倾翻机构由油箱、液压泵、分配阀、举升液压缸、控制阀和油管等组成。
车厢液压倾翻机构由油箱、液压泵、分配阀、举升液压缸、控制阀和油管等组成。
发动机通过变速器、取力装置驱动液压泵，高压油经分配阀、油管进入举升液压缸，推动活塞杆使车厢倾翻。以后向倾翻较普遍，通过操纵系统控制活塞杆运动，可使车厢停止在任何需要的倾斜位置上。车厢利用自身重力和液压控制复位。
分类
1. 按照品牌分类：
东风自卸车、解放自卸车、欧曼自卸车、重汽斯太尔自卸车、红岩自卸车
2 按照外形分类：
单桥自卸车、双桥自卸车、平头自卸车、尖头自卸车、前四后八自卸车、双桥半挂自卸车、三桥半挂自卸车
3. 按照品种分类：
小霸王自卸车、多利卡自卸车、140自车、145自卸车、153自卸车、1208自卸车、小金刚自卸车、大金刚自卸车
4.按举升液压缸与车厢的链接形式分类：
直推式倾斜机构；连杆式倾斜机构。
5.按照用途分类：
农用自卸车、矿山自卸车、垃圾自卸车、煤炭运输自卸车、
工程机械自卸车、污泥自卸车
6、根据驱动模式的不同还分为6x4，8x4以卸及半挂自卸车。
7、根据用途的不同还分为矿用自卸车，用于运输煤矿，沙石；环卫绿化自卸车，用于运输垃圾等。
8、根据车厢翻动的方向还有前举式和侧翻式自卸车。目前还有双向侧翻自卸车，主要应用于建筑工程。
目前国内生产自卸车的厂家比较著名的有中国重汽济宁商用车有限公司，中通集团中通专用车有限公司，湖北合力华星专用车制造有限公司
优点
由于装载车厢能自动倾翻一定角度卸料，大大节省卸料时间和劳动力，缩短运输周期，提高生产效率，降低运输成本，是常用的运输专用车辆。
保养技巧
新自卸车或大修出厂的车必须进行试运转，使车厢举升过程平稳无窜动。
使用时各部位应按规定正确选用润滑油，大大节省卸料时间和劳动力，举升机构严格按期调换油料。
按额定装载量装运，严禁超载。
操作规程
1、不可在满载举升中途突然将升降手柄推向“下降位置”。
如发生此操作失误，车厢猛然冲下，会给车架带来很大的冲击力，甚至发生意外事故。因此，应尽量避免上述操作，如有特殊情况需要也必须小心操作，尽量放慢降落速度，必须切忌勿猛然将车厢落到底。
2、不可使用猛提车—猛刹车卸货。
由于猛提车的惯性力很大（一般是额定举升力的5~20倍），极易造成车架永久变形、车厢和付车架开焊、烧油泵或破坏密封圈、破坏液压缸等损害，车辆的使用寿命降低，严重者还会出现翻车事故。所以一般自卸车禁止举升时行车。
3、自卸车卸完货后须脱开取力器才可行车。
如发生此操作失误，自卸车在行驶时，由于取力器处于“接合”位置，举升油泵则在“小循环”状态下高速长时间无负荷运转。导致液压油油温上升很快，易造成油泵油封的损坏，甚至发生油泵“烧死”的现象；更严重的是油泵的运转意味着液压系统有动力源，在行车过程中易出现车厢自动升起的事故。
4、行驶时取力器不可位于"接通"位置。
若在"接通"状态(红灯亮着)，则油泵将继续转动，液压系统就有动力源，这样就会因为在气控操纵阀上的误操作而引起车厢自动举升；此时气控分配阀即使在"下降"位置，油也要进入油泵，这样会使油泵烧坏
