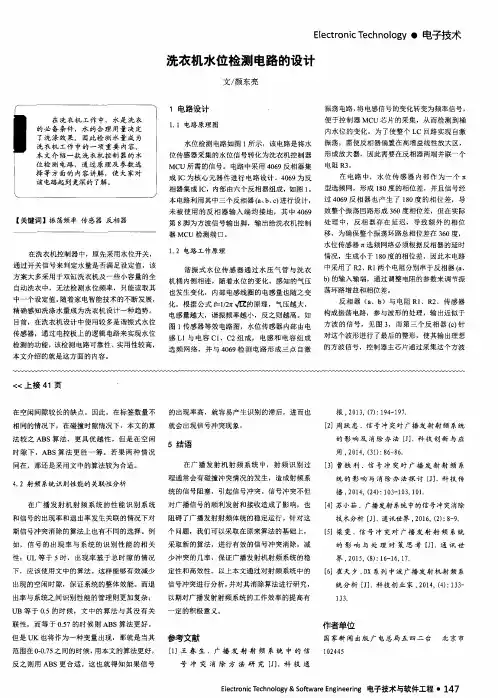

洗衣机液位检测与控制
全自动洗衣机用两种液位传感器综合测试系统第六图书馆介绍了综合测试系统用于检测全自动洗衣机用液位开关及模糊洗衣机用液位传感器,用一台检测仪器代替原有的两套检测设备,可以满足用户生产线上对传感器质量全检的要求,且准确度高,操作简便,性能可靠。介绍了综合测试系统用于检测全自动洗衣机用液位开关及模糊洗衣机用液位传感器,用一台检测仪器代替原有的两套检测设备,可以满足用户生产线上对传感器质量全检的要求,且准确度高,操作简便,性能可靠。
全自动洗衣机中一般采用的液位开关就是压力式水位开关，它装在洗涤缸的上部，它有一根下端开口的气管通到缸底，进水时管里的空气被封闭在里面出不来，就形成比外界稍高的压力。水位越高压力越高，这样根据压力就可间接测知水位。而压力的测量仍然用弹性元件，靠元件的变形带动触点完成通断动作。这种测液位的方法叫做“静压法”，在工业中用的不少。
在水处理中，液位控制往往关系到整个工艺的安全性、经济性和可行性。
在一个水处理的工艺流程中，一般都有原水，中间水箱，产水箱，反洗水箱，甚至废液箱等。体积有大有小，一般地，产水箱、原水箱等都会比较大，尤其在大型的生产线，这时在水箱中往往需要使用多个液位开关控制多个液位。每个液位对应不同的动作，常见的有泵的启停，产水的启停等。而有些水箱虽然很大，但是并不一定需要多个液位开关。
例如，在一个RO纯水生产线上，使用RO浓水作为反洗水储存在反洗水箱内。在反洗水箱中，液位开关只有一个，既低液位控制开关，用于检测反洗时水箱中的水量，而不用检测水箱是否满溢。因为RO生产纯水不停，浓水就不可以停止排放。而对于产品水箱，则需要设置低液位和高液位控制开关。高液位开关用于检测水箱是否装满，是则停止产水；低液位开关用于监测在用水时，产品水箱内产水是否足够，不足则需停止产水外送。
对于一些需要更精确控制液位的场合，还可以设置多个中液位控制开关，一般是在高低液位控制开关之间等距离分布设置。
液位开关全自动洗衣机液位开关是用来控制液位的开关，对我们来说，最熟悉的应用莫过于其在全自动洗衣机中的应用。小型液位开关利用介质具有一定的导电性原理判别液体是否与探针接触，当液体与探针接触时，液位开关的输入阻抗变小；利用此原理制成的电导式液位开关，可应用于食品饮料、水处理、酸碱盐溶液等行业的液位检测以及管道内的液位检测。
液位自动控制。该液位自动控制器电路由电源电路、液位检测电路和控制执行电路组成，如图所示。当储液池内液位达到低液位电极L时，低液位电极L
通过液体与主电极M相接，整流电路有直流电压输出。当储液池内液位到达高液位电极H时，高液位电极H通过液体与主电极贩接通，使V导通，IC的2脚
和6脚变为低电平，3脚输出高电平，继电器K吸合，其常闭触头K断开，使交流接触器KM断电释放，切断加液泵电动机M的工作电源，加液泵停止加液。
水位自动控制系统就是将水位信号转换为开关信号，再用这个开关信号去控制交流接触器，交流接触器再控制一个水泵，就可以达到水位自动控制的目的。水泵有各种各样的工作方式，所以交流接触器也有多种设计方案，这些电气元件按照设计方案连接起来就是电气控制箱。现有多种成熟的设计方案，如GKY1X单台泵系统、GKY2X双台泵系统等等，在网上可以查到各种各样的设计原理图。水泵电气控制箱是很常用的控制设备，工作可靠、使用寿命长。影响水位自动控制系统可靠性和使用寿命的关键因素是液位传感器，就是将水位信号转换为开关信号这一部分。现在主要有电极式、UQK/GSK干簧管式、光电式、压力式、GKY和超声波式等几种方式。这些方式检测原理不同，因而水位自动控制的原理也不同。下面，我们根据液位传感器的检测方式来讲解水位自动控制系统的原理，这是决定水位自动控制系统使用寿命和可靠性的主要因素。 一、电极式液位控制原理 电极式是最早的液位控制方式，其控制原理很简单：因为水是导体，有水的时候两个电极间导电，交流接触器吸合，水泵就开始抽水。图1为电极式在水中控制原理示意图。但是电极在水中会分解而且会吸附很多杂质。如果不及时清理，电极就会失去作用，这是电极式液位传感器固有的缺陷。电极式液位传感器的制造非常简单，有人将导线外皮拨开，插到水里就可以做成电极式液位控制器。所以电极式液位控制器造价很低，价格便宜，但使用寿命很短。即使采用不锈钢做电极，也需要2-3个月清理一下，在污水中电极的使用寿命就更短了。 图1 二、UQK/GSK干簧管液位控制原理 干簧管将电极触点密封在玻璃管内，这样就不直接接触液体了，所以电极不会吸附杂质，使用寿命提高。干簧管的特点就是接近磁铁，触点就会吸合。所以我们将干簧管固定在管壁内固定的位置。浮子里装上磁铁，随着浮力沿着管壁上下滑动，见图2。当浮子经过干簧管时，触点吸合。干簧管触点一般直接驱动交流接触器，可以控制水泵启动。GSK上下限位置精确，但管壁不能有脏东西，安装不能倾斜（小于30°），否则会影响浮子的上下移动。
几种自动液位（水位）控制的方法介绍 在工农业生产以及日常生活应用中，常常会需要对容器中的液位（水位）进行自动控制。比如自动控制水箱、水池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的自动补水控制、自动电热水器、电开水机的自动进水控制等。虽然各种水位控制的技术要求不同，精度不同，但基本的控制原理都可以归纳为一般的反馈控制方式，如下图所示，它们的主要区别在于检测液位的方式、反馈形式，以及控制器上的区别。 1、机电控制式水位控制 下图是这种控制方式的结构示意。 漂浮在水面上的浮球与控制器中的“检测机构”通过连杆机构相连，当水位发生变化时，浮球上下运动带动“检测机构”产生位移，这个位移可以直接用来驱动阀门动作，关闭或者开启进水口，调节水位。如果需要控制的水筏较大，浮球的浮力不足以驱动控制水阀动作时，可以在“检测机构”与“阀门控制”之间增加一套机电控制驱动装置，具体控制过程为：①“检测机构”的位移先去带动一个位移开关动作； ②位移开关控制电机的转动；③电机驱动水阀门。 这种控制方式结构比较复杂，但可以对大型蓄水装置进行控制，因此常常应用于工农业生产中。 2、全机械结构的水位控制方式 家用抽水马桶是典型的全机械结构水位控制，以下是原理示意图：
当用户进行冲水操作之后，蓄水箱的水被排空，浮球下降，这个信号通过连杆机构传递给进水阀门，使进水阀门开启，对蓄水箱补水；随着水量的增加，浮球逐步上移，直至达到设定的某个水位时，正好能够关闭进水阀，停止进水。 由此可见，在这种水位控制系统中，浮球=水位检测器（传感器），连杆机构=控制器，水位的“给定量”通过进水阀门与连杆机构的相对位置来设定。 3、古老的水位控制 山区坡地种植水稻与平原不同，需要依山修筑层叠而上的梯田。 这种梯田结构至少有两个作用：其一，保持每一块田地都是平面，以便于耕作，其二，灌溉的水源从最上层引入，逐层注满后又逐层向下浇灌，因此，当水量充足时，只要每一层田埂上的排水口高度合适，就可以确保每块田地中的水位高度适中。其中的水位控制是自动的开环控制方式。 如果水源的水量不够充裕，就需要通过人工控制的方式，以最小的耗水量，维持水位的适中。水量调控过程如下：由于每日的蒸发量不同、水稻生长的耗水量也不同（干扰因素），耕作者对底层出水量的观察（检测），判断梯田的整体供水状态（反馈、比较、控制），调整顶层入水量就可达到调控目的。这时就成了一个闭环的人工水位控制系统。
洗衣机液位检测与控制 全自动洗衣机用两种液位传感器综合测试系统第六图书馆介绍了综合测试系统用于检测全自动洗衣机用液位开关及模糊洗衣机用液位传感器,用一台检测仪器代替原有的两套检测设备,可以满足用户生产线上对传感器质量全检的要求,且准确度高,操作简便,性能可靠。介绍了综合测试系统用于检测全自动洗衣机用液位开关及模糊洗衣机用液位传感器,用一台检测仪器代替原有的两套检测设备,可以满足用户生产线上对传感器质量全检的要求,且准确度高,操作简便,性能可靠。 全自动洗衣机中一般采用的液位开关就是压力式水位开关，它装在洗涤缸的上部，它有一根下端开口的气管通到缸底，进水时管里的空气被封闭在里面出不来，就形成比外界稍高的压力。水位越高压力越高，这样根据压力就可间接测知水位。而压力的测量仍然用弹性元件，靠元件的变形带动触点完成通断动作。这种测液位的方法叫做“静压法”，在工业中用的不少。 在水处理中，液位控制往往关系到整个工艺的安全性、经济性和可行性。 在一个水处理的工艺流程中，一般都有原水，中间水箱，产水箱，反洗水箱，甚至废液箱等。体积有大有小，一般地，产水箱、原水箱等都会比较大，尤其在大型的生产线，这时在水箱中往往需要使用多个液位开关控制多个液位。每个液位对应不同的动作，常见的有泵的启停，产水的启停等。而有些水箱虽然很大，但是并不一定需要多个液位开关。 例如，在一个RO纯水生产线上，使用RO浓水作为反洗水储存在反洗水箱内。在反洗水箱中，液位开关只有一个，既低液位控制开关，用于检测反洗时水箱中的水量，而不用检测水箱是否满溢。因为RO生产纯水不停，浓水就不可以停止排放。而对于产品水箱，则需要设置低液位和高液位控制开关。高液位开关用于检测水箱是否装满，是则停止产水；低液位开关用于监测在用水时，产品水箱内产水是否足够，不足则需停止产水外送。 对于一些需要更精确控制液位的场合，还可以设置多个中液位控制开关，一般是在高低液位控制开关之间等距离分布设置。 液位开关全自动洗衣机液位开关是用来控制液位的开关，对我们来说，最熟悉的应用莫过于其在全自动洗衣机中的应用。小型液位开关利用介质具有一定的导电性原理判别液体是否与探针接触，当液体与探针接触时，液位开关的输入阻抗变小；利用此原理制成的电导式液位开关，可应用于食品饮料、水处理、酸碱盐溶液等行业的液位检测以及管道内的液位检测。 液位自动控制。该液位自动控制器电路由电源电路、液位检测电路和控制执行电路组成，如图所示。当储液池内液位达到低液位电极L时，低液位电极L 通过液体与主电极M相接，整流电路有直流电压输出。当储液池内液位到达高液位电极H时，高液位电极H通过液体与主电极贩接通，使V导通，IC的2脚
控制类系统设计 ——液位自动控制系统 摘要 随着电子技术、计算机技术和信息技术的发展，工业生产中传统的检测和控制技术发生了根本性的变化。液位作为化工等许多工业生产中的一个重要参数，其测量和控制效果直接影响到产品的质量，因此液位控制成为过程控制领域中的一个重要的研究方向。 液位控制是工业中常见的过程控制，它对生产的影响不容忽视。该系统利用了常见的芯片，设计并实现了液位控制系统的智能性及显示功能。电路组成简单，调试方便，性价比高，抗干扰性好等优点，能较好的实现水位监测与控制的功能。能够广泛的应用于工业场所。 液位控制有很多方法，如，非接触传感。只需要将传感器紧贴在非金属容器的外壁，就可以侦测到容器里面液位高度变化，从而及时准确地发出报警信号，有效防止液体外溢或防止机器干烧。由于不需要与液体接触且安装简便，避免了水垢的腐蚀，可取代传统的浮球传感和金属探针传感，延长寿命。而本设计是基于纯电路的设计，低成本且抗干扰性好。在本设计中较好的实现了水位监测与控制的功能。 液位控制系统是以液位为被控参数的系统，液位控制一般是指对某控制对象的液位进行控制调节，以达到所要求的液位进行调节，以达到所要求的控制精度。
1 概述 液位控制系统是以液位为被控参数的系统,是现代工业生产中的一类常见的、重要的控制过程。而传统的液位控制多采用单回路控制,并采用传统的指针式仪表来显示液位值,使液位控制的精度和显示的直观性受到限制,而随着生产线的更新及生产过程控制要求的提高,要求液位系统有高的控制性能。基于此，本系统就设计了一种电路简单，调试方便且性价比高的系统，来完成液位的自动调控。本系统主要由四部分组成：显示模块、振荡模块、传感器模块和声光报警模块，系统简单易行。 系统框图如下： 2 硬结构与功能 2.1 该设计的总体结构 该设计是一块集多种电子芯片于一体的多功能实验板，实现了液位系统的控制及显示。主要功能器件包括：电源部分的7808，定时部分的555定时器，数字分段的LM3914等。 电路原理图如下图所示：
北京工业大学 课程设计说明书 题目：全自动洗衣机控制设计 学院：电子信息与控制工程学院 专业：自动化 学号： 姓名：指导教师：张会清刘红云 成绩： 年月
目录 一．课程设计题目………………………………………——全自动洗衣机控制的设计及组态……………………二．课程设计目的………………………………………——天工组态软件调试与设计……………………………三．课程设计任务……………………………………… 四、课程设计地点及设备……………………………… 五、课程设计整体方案………………………………… 六、系统设计…………………………………………… （一）硬件接线、控制程序设计与调试……………… （二）上位机组态软件设计………………………………… （三）下位机设计与调试…………………………………… .控制要求…………………………………………… 地址表……………………………………………… 接线图……………………………………………… .程序流程图…………………………………………… .梯形图………………………………………………… .设计说明………………………………………………… .调试过程………………………………………………… 七、总结及感想…………………………………………… 八、参考资料………………………………………………
一．课程设计题目——全自动洗衣机控制的设计及组态现在，全自动洗衣机已经进入了千家万户之中，极大的方便了人们的日常生活，提高了人们的生活质量，使人们从那繁重的体力劳动中解脱出来。所谓全自动洗衣机，就是将洗衣的全过程(泡浸洗涤漂洗脱水)预先设定好个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由扬声器发出响声。本文是基于三菱系列的全自动洗衣机梯形图系统的设计，设计完善的全自动洗衣机控制系统，以满足控制要求，实现洗衣自动化的控制。 二、课程设计目的： 在先修课程《现代电气控制技术》中可编程控制器部分学习与实验的基础上，通过松下系列对全自动洗衣机洗涤过程进行控制的编程设计与调试，进一步熟悉并掌握的工作原理，了解控制对象的工艺流程和技术要求, 运用所学知识进行系统设计，初步掌握控制系统设计的基本方法，培养灵活运用专业知识解决工程技术问题的能力。通过使用天工组态软件，掌握组态设计的方法及调试方面的知识。 三．课程设计任务： .用实现全自动洗衣机运行控制，完成框图及梯形图控制程序的编制，并画出硬件接线图，进行软硬件的联调，并用组态软件进行监控。 .具体动作过程要求如下： （）按下启动按扭及水位选择开关，开始进水，直到高（中、低）水位，然后关水； （）秒后开始洗涤； （）洗涤时，正转秒，停秒，然后反转秒，停秒； （）如此循环次，总共秒后开始排水，排空后脱水秒； （）开始清洗，重复（）～（），清洗两遍； （）清洗完成，报警秒并自动停机； （）若按下停车按扭，可手动排水（不脱水）和手动脱水（不计数）。
《电气控制与可编程控制器》课程设计说明书 题目：自动洗衣机控制系统
目录 1.1 系统的工艺及要求 (2) 1.1.1 系统的运行工艺 (2) 1.1.2 系统的功能要求 (2) 1.2 PLC控制系统的硬件设计 (3) 1.2.1 PLC的选型 (3) 1.2.2 I/O扩展模块的选择 (4) 1.2.3 硬件选取 (5) 1.2.4 PLC控制系统的I/O资源分配表 (6) 1.2.5 PLC控制系统的电气接线图与说明 (7) 1.3 PLC控制系统的软件设计 (8) 1.3.1 控制系统的编程程序框图 (8) 1.3.2 控制系统的PLC软件程序 (8) 1.4 课程设计小结 (13) 1.5 参考文献 (14)
1.1系统的工艺及要求 1.1.1系统的运行工艺 1.1.2系统的功能要求 起动时，首先进水，到高水位时停止进水，开始洗涤。正转洗涤15s，暂停3s 后反转洗涤15s，暂停3s后再正转洗涤，如此反复30次。洗涤结束后，开始排水，当水位下降到低水位时，进行脱水（同时排水），脱水时间为10s。这样完成依次从进水到脱水的大循环过程。 经过3次大循环后（第2、3次为漂洗），进行洗衣完成报警，报警10s后结束全过程，自动停机。
在洗涤过程中，按下停止按钮。洗衣机停止工作。 在洗衣机停止工作时，按下排水按钮，洗衣机排水电磁阀得电排水，当水位下降到低水位开关时，排水电磁阀失电停止排水。 1.2PLC控制系统的硬件设计 1.2.1PLC的选型 I/O点数是PLC的一项重要指标。合理选择I/O点数既可使系统满足控制要求，又可使系统总投资最低。PLC的输入输出总点数和种类应根据被控对象所需控制的模拟量、开关量、输入输出设备情况来确定，一般一个输入输出元件要占用一个输入输出点。PLC常用的内存有EPROM、EEPROM和带锂电池供电的RAM。一般微型和小型PLC的存储容量是固定的，介于1—2KB之间。用户应用程序占用多少内存与许多因素有关，如I/O点数、控制要求、运算处理量、程序结构等。因此在程序设计之前只能粗略地估算。 PLC的功能日益强大，一般PLC都具有开关量逻辑运算、定时、计数、数据处理等基本功能，有些PLC还可扩展各种特殊功能模块，如通信模块、位置控制模块等，选型时可考虑以下几点：功能与任务相适应，PLC的处理速度应满足实时控制的要求、PLC结构合理、机型统一、在线编程和离线编程的选择。 全自动洗衣机控制所要求的控制功能简单，小型PLC就能满足要求了。由于技术的不断发展，控制系统的要求也将会不断地提高，设计时要适当考虑到今后控制系统发展和完善的需要。这就要求在选择PLC、输入/输出模块、I/O点数和内存容量时，要适当留有裕量，以满足今后生产的发展和工艺的改进。 综上所述此次设计选用西门子S7-200型PLC。
山西职业技术学院电气工程与自动化系 毕业设计（论文）任务书 题目名称：基于PLC的全自动洗衣机 学生学号：1012100317 指导教师：****** 学生姓名：王堃学生专业：电气自动化 山西职业技术学院电气工程与自动化系 2012年12月 1日
基于PLC的全自动洗衣机控制 摘要 随着科学技术不断进步和社会飞速发展，洗衣机成为人民日常生活息息相关的家用电器产品。 传统洗衣机基于电器的控制，已经不能满足人们对其自动化程度的要求了。洗衣机要更好地满足人们的需求，必须借助于自动化技术的发展。自动化技术的飞速发展，使得洗衣机由最初的半自动式发展到现在的全自动式，并正在向智能化洗衣机方向发展。 洗衣机的全自动化、多功能化、智能化是其发展方向。基于全自动洗衣机的应用日益广泛，本次设计利用西门子公司生产的PLC控制全自动洗衣机，与传统的继电器逻辑控制系统相比较，洗衣机可靠性、节能性得到了提高。PLC控制不需要大量的活动部件和电子元器件，它的接线也大大减少，与此同时系统维修简单、维修时间缩短。 本文首先介绍了洗衣机的发展，然后重点介绍了洗衣机的设计，对程序流程图及编程软件进行了说明，最后对系统进行了仿真。PLC采样按钮及限位开关外部输入信号的变化，执行相应的程序，然后输出控制电机正反转及脱水处理，控制方式灵活多样。 最后就本课题所做的工作进行了总结，并对进一步的研究提出了自己的看法。本次设计的全自动洗衣机工艺要求有待改善，不可以单独脱水及洗衣时间的设置；由于时间有限，没做进一步的改善。基于全自动洗衣机在日常生活中广泛运用，本设计具有广泛的推广价值。 关键词：全自动洗衣机, PLC, 控制
等级: 课程设计 2016年6月17日
电气信息学院 课程设计任务书 课题名称液位自动控制系统设计与调试 姓名专业班级学号 指导老师沈细群 课程设计时间2016年6月6日～2016年6月17日（第15～16周） 教研室意见同意开题。审核人：汪超林国汉 一.课程设计的性质与目的 本课程设计是自动化专业教学计划中不可缺少的一个综合性教学环节，是实现理论与实践相结合的重要手段。它的主要目的是培养学生综合运用本课程所学知识和技能去分析和解决本课程范围内的一般工程技术问题，建立正确的设计思想，掌握工程设计的一般程序和方法。通过课程设计使学生得到工程知识和工程技能的综合训练，获得应用本课程的知识和技术去解决工程实际问题的能力。 二. 课程设计的内容 1.根据控制对象的用途、基本结构、运动形式、工艺过程、工作环境和控制要求，确定控制方案。 2.绘制水箱液位系统的PLC I/O接线图和梯形图，写出指令程序清单。 3.选择电器元件，列出电器元件明细表。 4.上机调试程序。 5.编写设计说明书。 三. 课程设计的要求 1.所选控制方案应合理，所设计的控制系统应能够满足控制对象的工艺要求，并且技术先进，安全可靠，操作方便。 2.所绘制的设计图纸符合国家标准局颁布的GB4728－84《电气图用图形符号》、GB6988－87《电气制图》和GB7159－87《电气技术中的文字符号制定通则》的有关规定。 3.所编写的设计说明书应语句通顺，用词准确，层次清楚，条理分明，重点突出，篇幅不少于7000字。
四.进度安排 1.第一周星期一：布置课程设计任务，讲解设计思路和要求，查阅设计资料。 2.第一周星期二～星期四：详细了解搬运机械手的基本组成结构、工艺过程和控制要求。确定控制方案。配置电器元件，选择PLC型号。绘制传送带A、B的拖动电机的控制线路原理图和搬运机械手控制系统的PLC I/O接线图。设计PLC梯形图程序，列出指令程序清单。 3.第一周星期五：上机调试程序。 4.第二周星期一：指导编写设计说明书。 5.第二周星期二～星期四：编写设计说明书。 6.第二周星期五：答辩。 附录：课题简介及控制要求 （1）课题简介 某化工厂水箱的排水量根据工业生产的需要而不断地变化，为了保持水箱压力恒定，就要保持水位恒定，因此就必须自动调整进水量。 本系统要求有手动和自动两种工作方式。手动控制方式用于水泵的调试，即当按下按钮时水泵运转，松开按钮时水泵停止，目的是为了调试水泵是否能正常工作；当系统切换为自动控制方式并启动后，控制系统自动调整水泵的进水量达到给定水位恒定。水位设定高限和低限，当水位超过设定的限位时要进行超限报警。 （2）控制要求 控制系统技术参数表
液位检测与控制试验系统设计 1.发展现状： 液位检测在许多控制领域已较为普遍，各种类型的液位检测装置也不少，按原理分有浮力式、压力式、超声波式、差压式、电容式等，这各种方法都根据其需要设计完成，其结构、量程和精度各有特色, 适用于各自的场合, 但都是基于固定液箱液位检测而设计。市面上也有现成的液位计，有投入式、浮球式、弹簧式等，绝大多数价格惊人。 “水是生命之源”，不仅人们生活以及工业生产经常涉及到各种液位和流量的控制问题，例如饮料、食品加工，居民生活用水的供应，溶液过滤，污水处理，化工生产等多种行业的生产加工过程，通常要使用蓄液池。蓄液池中的液位需要维持合适的高度，太满容易溢出造成浪费，过少则无法满足需求。因此，需要设计合适的控制器自动调整蓄液池的进出流量，使得蓄液池内液位保持正常水平，以保证产品的质量和生产效益。这些不同背景的实际问题都可以简化为某种水箱的液位控制问题。因此液位是工业控制过程中一个重要的参数。特别是在动态的状态下，采用适合的方法对液位进行检测、控制，能收到很好的生产效果。高老师也进行了多次的实验得出了一些相关的数据，水箱液位控制系统的设计应用非常长广泛，可以把一个复杂的液位控制系统简化成一个水箱液位控制系统来实现。所以就选择了该题目的设计。由于液位检测应用领域的不同，性能指标和技术要求也有差异，但适用有效的测量成为共同的发展趋势，随着电子技术及计算机技术的发展，液位检测的自动控制成为其今后的发展趋势，控制过程的自动化处理以及监控软件良好的人机界面，操作人员在监控计算机上能根据控制效果及时修运行参数，这样能有效地减少工人的疲劳和失误，提高生产过程的实时性、安全性。随着计算机控制技术应用的普及、可靠性的提高及价格的下降，液位检测的微机控制必将得到更加广泛的应用。 所以，我们在此设计了这个简易的监测系统，一方面，节省了大量的经济开支；另一方面，让我们对监测系统有了更加深刻、透彻的了解，不仅增加了我们的感性认识，还促进了我们对于系统各个部分的深刻剖析，从传感器选型到整个
洗衣机出现故障对于女生来说，绝对是最具打击力的。因为只有在洗衣机罢工这种时候才会感叹自己的衣服太多。如果再遇上洗衣机一直放水的，不仅费力费事还费水，洗衣机为什么一直放水的问题一定要学会解决。 一，首先，全自动洗衣机只进水不运行，如果进水到一定位置自己停的话，是电机或者电脑版的问题。 二，如果全自动洗衣机不停的进水，那就是洗衣机水位器坏了。 三，如果全自动洗衣机只排水不运行，那就是电脑版的问题了，电机的可能性很小。 四，半自动洗衣机，只进水不运行可能是定时器坏了，也有可能是电机坏了。 五，排查与解决方法：
1，打开控制座，检查水位开关上的插片与控制导线的插头有没有松脱，而使接触不良，若松脱，只需把插头与插片插牢即可。 2，切断电源，拔下控制导线插头，用万用表电阻档测量水位开关两插片间的电阻值，来判断是否导通。 导通是正常的若不导通，说明此水位开关不正常，再检查是否由于临时使用或本身材质问题而使水位开关橡胶密封圈破损漏气，若是就需更换新的水位开关。 3，再检查一下水位开关控制弹簧是否正常，如果弹簧力太大，会使橡胶密封圈运动受阻，而不能动作，此时，可以调整其上的调节螺钉，使其处于正确位置即可。 4，检查是否由于水位开关其他零件损坏而引起的如果已损坏，就需要更换新的水位开关。 5，其次，选择脱水程度，看水排完后，洗涤脱水桶是否运转。 若运转，说明是正常的若没有运转，就有可能是水位开关出故障，两插片触点处于常通状态，这样就需要检查维修或更换水位开关。 6，对于机械式全自动洗衣机的水位开关，有3 个插片，分2 组。自由状态，一组导通而另一组断开。 当受气压橡胶密封困动作后，导通的一组断开，断开的一组导通，此时是正常的具体的检查方法同上。
全自动洗衣机控制系统的设计 1. 论文（设计）选题的目的和意义 洗衣机是人们日常生活中常见的一种家电，已经成为人们生活中不可缺少的家用电器。在工业生产中应用也十分广泛。但是传统的基于继电器的控制，已经不能满足人们对洗衣机的自动化程度的要求了。洗衣机需要更好地满足人们的需求，必须借助于自动化技术的发展。而随着单片机技术的发展，用单片机来作为控制器，就能很好地满足洗衣机对自动化的要求，并且控制方式灵活多样，控制模式可以根据不同场合的应用而有所不同。自动化技术的飞速发展使得洗衣机由初始的半自动式洗衣机发展到现在的全自动洗衣机，又正在向智能化洗衣机方向发展。 单片机又称微控制器,或称嵌入式控制器。而现在的智能家电无一例外是采用微控制器来实现的，所以家用电器是单片机应用最多的领域之一。它是家用电器实现智能化的心脏和大脑。由于家用电器体积小，故要求其控制器体积更小以便能嵌入其结构之中。而家用电器品种多，功能差异也大,所以又要求其控制器有灵活的控制功能。单片机以微小的体积和编程的灵活性而产生多种控制功能，完全可以满足家用电器的需求。 2. 国内洗衣机现状及其发展趋势 洗衣智能化 相对于传统洗衣机而言，智能洗衣机可以模仿人的感觉，包括思维和判断能力。在您投入衣物后的几秒钟之内，智能洗衣机即可自动判断出衣物的重量，并结合衣物的衣质，为您选择最适合的水位。还可以根据水位和衣物的脏污程度，决定洗涤剂的用量、洗涤时间的长短和洗涤方式。另外，智能洗衣机通过模糊控制电脑操作智能波轮与内桶，产生各种不同方向的水流，像无数只手一样，对污垢、进行分解和扭曲，从而达到洗净衣物、减少缠绕、降低磨损、节约时间和水量的功能，水流方式多样化 目前时常上洗衣机的水流方式也是多样化，如“悬浮”。悬浮即使是改变传统的喷水方向，水流是从桶的底部喷出，巨大的立体水流力量能将衣物“托起”，使
合肥学院 计算机科学与技术系 微机原理与接口技术 课程设计 课程设计科目全自动洗衣机控制系统 学生姓名 学号 班级 指导教师高玲玲、肖连军
1、题意分析与解决方案 1.1 题意需求分析 根据以上题目所给的提示，我们对其进行解析：首先，刚开始的时候系统处于初始状态，准备好启动，然后一声蜂鸣表明洗衣机已经进入工作状态。当按下暂停键之后，9s的放衣服时间，然后选择洗衣周期，然后我们进入了洗衣状态。在洗涤的过程时，打开进水阀（此过程就是注水的过程），当到达预定水位时，按下水位开关，然后电机MO转动，在洗涤的过程中电机正反转三次后停止转动。然后进入脱水的过程，此时我们要打开排水阀，然后使电机正转，脱水结束后，电机停止转动。漂洗过程和洗涤的过程相似，只是在漂洗的时候，是把电机转动的次数改成正反转两次。甩干的过程和脱水的过程相似，只是电机转动的时间比脱水过程长一些。 从题意需求分析本课程设计需要解决的问题如下： （1）怎样用程序实现电机的正转反转； （2）我们怎么样在全速运行的条件下知道程序已经进入到哪一个步骤； （3）怎样分配按键，使程序尽可能的全自动化。 1.2 解决问题方法及思路 1.2.1硬件部分 本课程设计具体要求如下： （1）进水阀由继电器模拟； （2）洗衣流程进展过程由LED等指示； （3）预设水位由按键控制； （4）波轮旋转由电机控制。 此次课程设计中，我们在程序运行时，需要用到按键，所以对按键的分配如下：
表1-1 按键分配表 K1 暂停开关0 关闭 1 开启 K2 洗衣程序选择0 标准洗衣 1 经济洗衣 K3 水位开关0 低水位 1 高水位 本实验中我们要用到的硬件主要是8255A、LED指示灯、继电器、八路二进制开关、步进电机、蜂鸣器。 我们将LED指示灯接在8255A的PA口，而LED指示灯在此次实验过程中的作用就是指示洗衣流程进展（第5个灯亮表示在洗涤的过程，第6个灯亮表示在脱水的过程，在第7个灯亮表示在漂洗的过程，第8个灯亮表示在甩干的过程）和提示我们下一步应该怎样按键。将八路二进制开关接在8255A的PB口上，八路二进制开关在本实验中的作用是模拟洗衣机面板上的按键和水位开关的作用。将步进电机的A、B、C、D四相分别按顺序接到PC口的PC0~PC3上，本次实验过程中采用的是四相八拍的步进电机。将蜂鸣器接在PC口的PC4上，蜂鸣器的作用主要是提示我们洗衣机已经启动和洗衣结束。将继电器接入到PC口的PC5上，继电器在本次实验过程中的主要作用是模拟进水阀。 1.2.2软件部分 8255A是一个可编程芯片，我们可以通过程序对8255A芯片进行编程来实现本次课程设计所要求实现的所有功能。在本次实验中我们需要在程序中实现对电机的转动。为了能实现洗涤过程（此过程要求电机正转和反转），所以我们采用的是步进电机，实际应用中步进电机的类型有很多种，然而我们的实验箱上是四相的步进电机，在实验中我采用的是四相八拍的控制，当我们使其从A→AB→B →BC→C→CD→D→DA,这样可以实现电机的正转，当使他从DA→D→CD→C →BC→B→AB→A，这样就可以实现电机的反转，这个过程就是通过程序对PC 口的PC0~PC3进行设置的。排水阀我们是用继电器来模拟的，实验箱上的继电器是低电平工作，所以如果我们要用到继电器即要打开进水阀时，我们只要对PC口的PC5进行设置。在本实验中，我们要使用蜂鸣器来提示洗衣机工作和洗衣结束，这个过程也是通过程序来实现的，我们只要将PC4设置成低电平，蜂鸣器就开始工作了。
水池水位自动控制系统设计与制作 摘要 根据物体在水中漂浮的性质，可以用一个浮球来感知水塔里水位的升降，用来控制水泵，使水泵能自动对水池上水，水满时能自动断电停止，真正做到了水池的全自动控制功能，解决了人们日常用水的诸多不便。 本毕业论文范文写的是水池水位自动控制电路的作用是根据水位的高低，自动地控制水泵的启动与停止。水泵和水位的高低是相互反馈的。这样就可以实现水位自动控制的目的。我所设计的水位制动控制装置是有以下几部分组成：水位自动控制电路，高低水位报警器，数码显示。水位自动控制在一定范围内（如 2 -6 米），当水位低至2米时使水泵启动上水；当水位升至6米时，使水泵停止工作。因特殊情况水位超限（如高至7米、低于2米）报警器报警。设有手动按键，便于随机控制。由数码管直观显示当前水位。本系统可以随时的控制水位的高低，防止过量放水或来水无人打开关。 关键词：水池；浮子开关；自动上
Abstract According to the nature of an object floating in the water, you can use a float to sense the water level in the lift tower to control the pump, the pump automatically to the water tower, Sheung Shui, water, power off automatically when full stop pumping water tower, and truly automatic control tower to solve the inconvenience of daily water. Pham Van of the thesis is written in the role of water level automatic control circuit is based on the level of the water level, automatic control of pump start and stop. Pumps and water level is the level of mutual feedback. This level can automatically control. I designed the brake control device is the water level has the following components: automatic water level control circuit, high and low water level alarm, digital display. Automatic water level control within a certain range (eg. 2-6 meters), when the water level as low as 2 meters, the Sheung Shui to start the pump; when the water level to 6 meters, the pump stopped working. Water level gauge due to special circumstances (such as up to 7 meters, as low as 2 meter) alarm to the police. With manual buttons, easy to stochastic control. Visual display by the LED current level. The system can control the water level at any level, to prevent excessive drainage or runoff and no open relations Keywords:water tower; float switch; automatic pumpin
课题二全自动洗衣机的PLC控制 一、概述 洗衣机的应用现在比较普遍。全自动洗衣机的实物示意图如图所示。 全自动洗衣机的洗衣桶(外桶)和脱水桶(内桶)是以同一中心安放的。外桶固定.作盛水用。内桶可以旋转.作脱水(甩水)用。内桶的四周有很多小孔.使内外桶的水流相通。该洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。进水时.通过电控系统使进水阀打开.经进水管将水注入到外桶。排水时.通过电控系统使排水阀打开.将水由外桶排出到机外。洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现.此时脱水桶并不旋转。脱水时.通过电控系统将离合器合上.由洗涤电动机带动内桶正转进行甩干。高、低水位开关分别用来检测高、低水位。启动按钮用来启动洗衣机工作。停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。 二、设计任务和要求 该全自动洗衣机的要求可以用流程图来表示。 PLC投入运行.系统处于初始状态.准备好启动。启动时开始进水.水满(即水位到达高水位)时停止进水并开始正转洗涤。正转洗涤15 s后暂停.暂停3 s后开始反转洗涤。反转洗涤15s 后暂停.暂停3 s后.若正、反洗涤未满3次.则返回从正转洗涤开始的动作；若正、反洗涤满3次时.则开始排水。排水水位若下降到低位时.开始脱水并继续排水。脱水10s即完成一次从进水到脱水的工作循环过程。若未完成3次大循环.则返回从进水开始的全部动作.进行下一次大循环；若完成了3次大循环.则进行洗完报警。报警10s结束全部过程.自动停机。’此外.还要求可以按排水按钮以实现手动排水；按停止按钮以实现搬运.停止进水、排水、脱水及报警。
三、设计方案提示 1．I/O地址 输入输出 ：启动按钮：进水电磁阀 Xl：停止按钮：电动机正转接触器 ：排水按钮：电动机反转接触器 ：高水位开关：排水电磁阀 ：低水位开关：脱水电磁阀 ：报警蜂鸣器 2．方案提示 ①用基本指令、定时指令和计数指令组合起来设计该控制程序。 ②用步控指令实现该控制。
摘要 中文摘要： 该毕业设计介绍了可编程序控制器（PLC）和PLC控制系统的基本知识，包括PLC的定义、特点、分类、技术指标、基本结构、工作原理、硬件知 识及PLC控制系统等相关知识。采用三菱公司的FX2N系列的PLC，设计了 一个简单的全自动洗衣机控制系统。全自动洗衣机通过了可编程序控制 器来实现洗涤过程，省时省力。 英文摘要： Abstract The graduation design introduces the programmable logic controller( PLC) and PLC to control the basic knowledge of the system, include PLC definition ,characteristics, arrange ,the technique target, basic structure, the work principle, the hardware knowledge and control of PLC the system related knowledge. The design adopt the PLC of the series of FX2N of the San Ling company, design an in brief control system of full-automatic washing machine .The full-automatic washing machine passes the programmable logic controller to carry out the wash process, save time labor-saving.
全自动洗衣机程序设计 第一部分总体思路 全自动洗衣机的工作原理：开始-进水-洗衣-排水-脱水-结束 第二部分电气设计部分 如下图为全自动洗衣机的PLC控制系统电路图。通过PLC来实现电动机的正反转，并且实现洗衣机按预先设置的程序自动执行，完成洗衣。当需要手动排水与脱水时，可强制止自动程序的运行，跳出自动切换到手动操作。 为防止全自动洗衣机在工作过程中，电路发生短路，损坏电动机和电路中的各种电气设备，因此在主电路中安装了熔断器，当电路出现短路故障时，能迅速、可靠的断开电源。 全自动洗衣机在无人问津的情况下可能长时间运行，为防止电机绕组的温升超过额定值而损坏，采用热继电器作为保护元件，与熔断器搭配使用，可靠地保护电动机。 人机接口部分的按钮等都选择低压电器元件，保护操作者的安全。 第三部分 PLC设计部分 3.1正常运行流程图如下图所示。
3 2强制运行流程图如下 1）程序的构成 这个程序有自动方式和手动方式两种。在自动方式下，PLC将运行已经设置好的程序和参数（适用于机械一切都正常工作的情况下）。在手动方式下是在紧急停止情况下，可以手动排水和脱水。 2）程序的下载、安装和调试
将各个输入输出端子和实际控制系统中的按钮。所需控制设备正确连接，完成硬件的安装。全自动洗衣机程序是由GX Developer软件的指令完成，正常工作是程序存放在存储卡中，若要修改程序，先将PLC设定在STOP状态下，运行GX Developer编程软件，打开全自动洗衣机程序，即可在线调试，也可用编程器进行调试。 第四部分全自动洗衣机控制系统PLC程序 4.2.1系统资源分配 1.数字量输入部分 这个控制系统的输入有启动按钮、停止按钮、水位选择开关（高水位、中水位、低水位）、手动排水、自动排水开关、高水位浮球开关、中水位浮球开关，低水位浮球开关、水排空浮球开关、压力开关共12个。具体的输入地址分配如表4.1所示。 表4.1 输入地址分配 X001 SB1 启动按钮 X002 SB2 停止按钮 X003 SB3 高水位选择开关 X004 SB4 中水位选择开关 X005 SB5 低水位选择开关 X006 SQ1 水排空检测开关 X007 SQ2 高水位检测开关 X010 SQ3 中水位检测开关 X011 SQ4 低水位检测开关 X012 SB6 手动排水 X013 SB7 手动脱水 X014 SP1 压力开关 这个控制系统需要控制的外部设备有进水电磁阀、排水电磁阀、洗涤电动机、脱水桶、报警器共五个设备。但是由于洗涤电动机有正转和反转两个状态，分别
