激光技术及应用实验
Lasers Experiments
一、实验课简介
本课程是面向应用物理学专业学生开设的一门学科基础课程，在第五学期开设。本实验是在本科生接受了大学物理等系统实验方法和实验技能训练的基础上开设的，主要与理论课程《激光技术与应用》同步，训练学生的自主设计能力。该课程具有丰富的实验思想、方法、手段，同时能提供综合性很强的基本实验技能训练，是培养学生科学实验能力、提高科学素质的重要基础。它在培养学生严谨的治学态度、活跃的创新意识、理论联系实际和适应科技发展的综合应用能力等方面具有其他实践类课程不可替代的作用。
二、实验课目标
进一步加强学生的基本科学实验技能的培养，提高学生的科学实验基本素质，并与理论课程的教学融汇贯通，加深对理论课程学习的理解。通过本课程的学习，要使学生熟悉激光器的基本工作原理、激光振荡及放大的条件、高斯光束的变换，熟练使用几种常用激光器，如氦氖激光器、半导体激光器、脉冲激光器和可调谐燃料激光器。使学生通过实际动手操作，掌握激光器的一般构造，加深对激光特性的理解，了解激光在精密测量中的使用。
培养学生的科学思维和创新意识，使学生掌握实验研究的基本方法，提高学生的分析能力和创新能力。提高学生的科学素养，培养学生积极主动的探索精神，遵守纪律，团结协作的优良品德。
三、实验课内容
实验项目一：气体激光器（3学时）
1. 实验属性：综合性实验。
2. 开设要求：必开。
3. 教学目标：
（1）掌握气体激光器的主要结构和原理；
（2）掌握气体激光器的调节方法；
（2）了解激光输出的特性及其测量；
（3）了解高斯光束的传播规律，掌握光束基本特性的测量。
4. 主要实验仪器设备：游标卡尺、开放式He-Ne激光器等。
5. 实验内容（至少做两个子项目）：
（1）调节He-Ne激光器的谐振腔镜，获得激光稳定输出；
（2）测量激光光束的发散角和束腰半径（选作）；
（3）测量激光激励电压与激光输出功率之间的相互关系（选作）；
（4）进行简单的高斯光束变换（选作）。
实验项目二：固体连续激光器（3学时）
1. 实验属性：综合性实验。
2. 开设要求：必开。
3. 教学目标：
（1）掌握固体激光器的主要结构和原理；
（2）了解固体激光器的结构、阈值、选模；
（3）学习谐振腔长度对激光选模的影响。
4. 主要实验仪器设备：Nd:YAG激光器、光功率计、CCD相机等。
5. 实验内容：
（1）调节Nd：Y AG激光器的谐振腔长度，获得稳定的激光模式；
（2）利用CCD相机拍摄不同激光模式的光斑；
（3）测量谐振腔长度与激光输出功率之间的相互关系。
实验项目三：脉冲激光器（3学时）
1. 实验属性：综合性实验。
2. 开设要求：必开。
3. 教学目标：
（1）熟悉脉冲激光器与广电调Q的工作原理；
（2）测量静态输出特性，了解谐振腔对激光器输出特性的影响，并掌握调试方法；
（3）测试光电Q开关的消光特性，以及对激光器输出特性的影响
4. 主要实验仪器设备：脉冲Nd:Y AG激光器、光电调Q开关、光脉冲能量计、倍频晶体、滤波片、数字示波器等。
5. 实验内容：
（1）调试静态脉冲激光器；
（2）提高激光器的输出频率；
（3）压缩输出激光脉冲宽度，提高脉冲峰值功率；
（4）测量脉冲宽度与激光功率之间的对应关系。
实验项目四：半导体激光器（3学时）
1. 实验属性：综合性实验。
2. 开设要求：必开。
3. 教学目标：
（1）通过实验熟悉半导体激光器的光学特性；
（2）掌握半导体激光器耦合、准直等光路的调节；
（3）根据半导体激光器的光学特性考察其在光电技术方面的应用。
4. 主要实验仪器设备：半导体激光器、可调电源、偏振片、光学升降台、功率计、准直透镜、光谱分析仪。
5. 实验内容：
（1）调节准直透镜使半导体激光器输出光路近似准直；
（2）改变电源电流，观察激光器输出功率变化，做出P-I曲线；
（3）测量半导体激光器的发散角、偏振度；
（4）测试半导体激光器的光谱特性。
实验项目五：光泵浦激光器（3学时）
1. 实验属性：综合性实验。
2. 开设要求：必开。
3. 教学目标：
（1）熟悉LD泵浦固体激光器的基本原理；
（2）掌握激光器的主要参数、光斑尺寸、远场发散角及调整方法。
4. 主要实验仪器设备：半导体泵浦激光器原理实验装置主机、刀口部件、准直透镜、功率计。
5. 实验内容：
（1）调节半导体激光器及反射元件的光斑重合；
（2）测量激光器的光斑尺寸和远场发散角；
（3）测量泵浦光源的输出功率和固体的激光器输出功率之间的对应关系，并绘制P in-P th曲线；（4）利用双斜率法测量阈值功率。
实验项目六：激光测距实验（3学时）
1. 实验属性：综合性实验。
2. 开设要求：必开。
3. 教学目标：
（1）了解激光测距仪的构成；
（2）掌握激光测距仪的基本原理；
（3）学会脉冲法和相位法的距离计算方法。
4. 主要实验仪器设备：脉冲激光器、调制器、反射镜、连续激光器等。
5. 实验内容：
（1）调整分光镜、反射镜，使得光路准直；
（2）利用脉冲法进行距离测量，并计算待测距离；
（3）利用相位法进行距离测量，并计算待测距离。
四、实验课实施
1.成绩考核
（一）期末考核采用课程论文的形式，主要考查内容为激光技术的发展动态、相关应用等知识。
（二）成绩评定：
2.平时成绩30%+期末考核成绩70%。
3.平时成绩主要依据考勤、预习、操作和实验报告等情况。
2.教学资料
（1）教材：
[1] 周炳琨, 高以智, 陈倜嵘. 《激光原理(第6版)》. 北京：国防工业出版社，2009
（2）参考书：
[1] Orazio Svelto. 《激光原理(第4版)》. 北京：世界图书出版公司，2008
五、实验项目汇总表
《激光技术及应用实验》，34学时
半导体泵浦激光原理实验 理工学院光信息2班贺扬10329064 合作人：余传祥 【实验目的】 1、了解与掌握半导体泵浦激光原理及调节光路方法。 2、掌握腔内倍频技术，并了解倍频技术的意义。 3、掌握测量阈值、相位匹配等基本参数的方法。 【实验仪器】 808nm半导体激光器、半导体激光器可调电源、晶体、KTP倍频晶体、输出镜（前腔片）、光功率指示仪 【实验原理】 激光的产生主要依赖受激辐射过程。 处于激发态的原子，在外的光子的影响下，从高能态向低能态跃迁，并在两个状态的能量差以辐射光子的形式发出去。只有外来光子的能量正好为激发态与基态的能级差时，才能引起受激辐射，且受激辐射发出的光子与外来光子的频率、发射方向、偏振态和相位完全相同。 激光器主要有：工作物质、谐振腔、泵浦源组成。工作物质主要提供粒子数反转。 泵浦过程使粒子从基态抽运到激发态，上的粒子通过无辐射跃迁，迅速转移到亚稳态。是一个寿命较长的能级，这样处于的粒子不断累积，上的粒子又由于抽运过程而减少，从而实现与能级间的粒子数反转。 激光产生必须有能提供光学正反馈的谐振腔。处于激发态的粒子由于不稳定性而自发辐射到基态，自发辐射产生的光子各个方向都有，只有沿轴向的光子，部分通过输出镜输出，
部分被反射回工作物质，在两个反射镜间往返多次被放大，形成受激辐射的光放大即产生激光。 激光倍频是将频率为的光，通过晶体中的非线性作用，产生频率为的光。 当外界光场的电场强度足够大时（如激光），物质对光场的响应与场强具有非线性关系： 式中均为与物质有关的系数，且逐次减小。 当E很大时，电场的平方项不能忽略。 ,直流项称为光学整流，当激光以一定角度入射到倍频晶体时，在晶体产生倍频光，产生倍频光的入射角称为匹配角。 倍频光的转换效率为倍频光与基频光的光强比，通过非线性光学理论可以得到： 式中L为晶体长度，、分别为入射的基频光、输出的倍频光光强。 在正常色散情况下，倍频光的折射率总是大于基频光的折射率，所以相位失配，双折射晶体中的o光和e光折射率不同，且e光的折射率随着其传播方向与光轴间夹角的变化而改变，可以利用双折射晶体中o光、e光间的折射率差来补偿介质对不同波长光的正常色散，实现相位匹配。 【实验装置】 图2 实验装置示意图
激光原理及应用 考试时间:第 18 周星期五 ( 2007年1 月 5日) 一单项选择（30分） 1．自发辐射爱因斯坦系数与激发态E2平均寿命τ的关系为（ B ） 2．爱因斯坦系数A21和B21之间的关系为（C ） 3．自然增宽谱线为（ C ） （A）高斯线型（B）抛物线型（C）洛仑兹线型（D）双曲线型 4．对称共焦腔在稳定图上的坐标为（B ） （A）（-1，-1）（B）（0，0）（C）（1，1）（D）（0，1） 5．阈值条件是形成激光的（ C ） （A）充分条件（B）必要条件（C）充分必要条件（D）不确定 6．谐振腔的纵模间隔为（B ） 7．对称共焦腔基模的远场发散角为（C ） 8．谐振腔的品质因数Q衡量腔的（C ） （A）质量优劣（B）稳定性（C）储存信号的能力（D）抗干扰性 9．锁模激光器通常可获得（ A ）量级短脉冲 10．YAG激光器是典型的（ C ）系统 （A）二能级（B）三能级（C）四能级（D）多能级 二填空（20分） 1.任何一个共焦腔与等价，
而任何一个满足稳定条件的球面腔地等价于一个共焦腔。(4分) 2 .光子简并度指光子处于、 、、。（4分）3．激光器的基本结构包括三部分，即、 和。（3分） 4．影响腔内电磁场能量分布的因素有、 、。（3分） 5．有一个谐振腔，腔长L=1m，在1500MHｚ的范围内所包含的纵模个数为 个。（2分） 6．目前世界上激光器有数百种之多，如果按其工作物质的不同来划分，则可分为四大类，它们分别是、、和。（4分） 三、计算题（42分） 1．（8分）求He-Ne激光的阈值反转粒子数密度。已知＝6328?，1/f( ) ＝109Hz，＝1，设总损耗率为，相当于每一反射镜的等效反射率R＝l－L ＝98.33％，＝10—7s，腔长L＝0.1m。 2．（12分）稳定双凹球面腔腔长L＝1m,两个反射镜的曲率半径大小分别为R 1＝3m求它的等价共焦腔腔长，并画出它的位置。 ＝1.5m,R 2 3．（12分）从镜面上的光斑大小来分析，当它超过镜子的线度时，这样的横模就不可能存在。试估算在L＝30cm, 2a=0.2cm 的He-Ne激光方形镜共焦腔中所可能出现的最高阶横模的阶次是多大？ 4．4．（10分）某高斯光束的腰斑半径光波长。求与腰斑相距z=30cm处的光斑及等相位面曲率半径。 四、论述题（8分） 1．（8分）试画图并文字叙述模式竞争过程
激光原理复习题 1. 麦克斯韦方程中 0000./.0t t μμερε????=-???????=+????=???=?B E E B J E B 麦克斯韦方程最重要的贡献之一是揭示了电磁场的在矛盾和运动；不仅电荷和电流可以激发电磁场，而且变化的电场和磁场也可以相互激发。在方程组中是如何表示这一结果？ 答：（1）麦克斯韦方程组中头两个分别表示电场和磁场的旋度，后两个分别表 示电场和磁场的散度； (2) 由方程组中的1式可知,这是由于具有旋度的随时间变化的电场(涡旋 电场),它不是由电荷激发的,而是由随时间变化的磁场激发的; (3)由方程组中的2式可知，在真空中，,J =0，则有 t E ??=? 00B *εμ ；这表明了随时间变化的电场会导致一个随时间变化的磁场；相反一个空间变化的磁场会导致一个随时间变化的电场。这 种交替的不断变换会导致电磁波的产生。 2, 产生电磁波的典型实验是哪个？基于的基本原理是什么？ 答：产生电磁波的典型实验是赫兹实验。基于的基本原理：原子可视为一个偶 极子，它由一个正电荷和一个负电荷中心组成，偶极矩在平衡位置以高频做周期振荡就会向周围辐射电磁波。简单地说就是利用了振荡电偶极子产生电磁波。 3 光波是高频电磁波部分，高频电磁波的产生方法和机理与低频电磁波不同。对于可见光围的电磁波，它的产生是基于原子辐射方式。那么由此原理产生的光的特点是什么？ 答：大量原子辐射产生的光具有方向不同，偏振方向不同，相位随机的光，它们是非相干光。 4激光的产生是基于爱因斯坦关于辐射的一般描述而提出的。请问爱因斯坦提出了几种辐射，其中那个辐射与激光的产生有关，为什么？ 答：有三种：自发辐射，受激辐射，受激吸收。其中受激辐射与激光的产生有 关，因为受激辐射发出来的光子与外来光子具有相同的频率，相同的发射 方向，相同的偏振态和相同的相位，是相干光。
激光技术及应用实验 Lasers Experiments 一、实验课简介 本课程是面向应用物理学专业学生开设的一门学科基础课程，在第五学期开设。本实验是在本科生接受了大学物理等系统实验方法和实验技能训练的基础上开设的，主要与理论课程《激光技术与应用》同步，训练学生的自主设计能力。该课程具有丰富的实验思想、方法、手段，同时能提供综合性很强的基本实验技能训练，是培养学生科学实验能力、提高科学素质的重要基础。它在培养学生严谨的治学态度、活跃的创新意识、理论联系实际和适应科技发展的综合应用能力等方面具有其他实践类课程不可替代的作用。 二、实验课目标 进一步加强学生的基本科学实验技能的培养，提高学生的科学实验基本素质，并与理论课程的教学融汇贯通，加深对理论课程学习的理解。通过本课程的学习，要使学生熟悉激光器的基本工作原理、激光振荡及放大的条件、高斯光束的变换，熟练使用几种常用激光器，如氦氖激光器、半导体激光器、脉冲激光器和可调谐燃料激光器。使学生通过实际动手操作，掌握激光器的一般构造，加深对激光特性的理解，了解激光在精密测量中的使用。 培养学生的科学思维和创新意识，使学生掌握实验研究的基本方法，提高学生的分析能力和创新能力。提高学生的科学素养，培养学生积极主动的探索精神，遵守纪律，团结协作的优良品德。 三、实验课内容 实验项目一：气体激光器（3学时） 1. 实验属性：综合性实验。 2. 开设要求：必开。 3. 教学目标： （1）掌握气体激光器的主要结构和原理； （2）掌握气体激光器的调节方法； （2）了解激光输出的特性及其测量； （3）了解高斯光束的传播规律，掌握光束基本特性的测量。 4. 主要实验仪器设备：游标卡尺、开放式He-Ne激光器等。 5. 实验内容（至少做两个子项目）： （1）调节He-Ne激光器的谐振腔镜，获得激光稳定输出； （2）测量激光光束的发散角和束腰半径（选作）； （3）测量激光激励电压与激光输出功率之间的相互关系（选作）； （4）进行简单的高斯光束变换（选作）。 实验项目二：固体连续激光器（3学时） 1. 实验属性：综合性实验。 2. 开设要求：必开。 3. 教学目标：
激光原理及应用[陈家璧主编] 一、填空题（20分，每空1分） 1、爱因斯坦提出的辐射场与物质原子相互作用主要有三个过程，分别是（自发辐射）、（受激吸收）、（受激辐射）。 2、光腔的损耗主要有（几何偏折损耗）、（衍射损耗）、（腔镜反射不完全引起的损耗）和材料中的非激活吸收、散射、插入物损耗。 3、激光中谐振腔的作用是（模式选择）和（提供轴向光波模的反馈）。 4、激光腔的衍射作用是形成自再现模的重要原因，衍射损耗与菲涅耳数有关，菲涅耳数的近似表达式为（错误！未找到引用源。），其值越大，则衍射损耗（愈小）。 5、光束衍射倍率因子文字表达式为（错误！未找到引用源。）。 6、谱线加宽中的非均匀加宽包括（多普勒加宽），（晶格缺陷加宽）两种加宽。 7、CO2激光器中，含有氮气和氦气，氮气的作用是（提高激光上能级的激励效率），氦气的作用是（有助于激光下能级的抽空）。 8、有源腔中，由于增益介质的色散，使纵横频率比无源腔频率纵模频率更靠近中心频率，这种现象叫做（频率牵引）。 9、激光的线宽极限是由于（自发辐射）的存在而产生的，因而无法消除。 10、锁模技术是为了得到更窄的脉冲，脉冲宽度可达（错误！未找到引用源。）S，通常有（主动锁模）、（被动锁模）两种锁模方式。 二、简答题（四题共20分，每题5分） 1、什么是自再现？什么是自再现模？ 开腔镜面上的经一次往返能再现的稳态场分布称为开腔的自在现摸 2、高斯光束的聚焦和准直，是实际应用中经常使用的技术手段，在聚焦透镜焦距F一定的条件下，画出像方束腰半径随物距变化图，并根据图示简单说明。 3、烧孔是激光原理中的一个重要概念，请说明什么是空间烧孔？什么是反转粒子束烧孔？ 4、固体激光器种类繁多，请简单介绍2种常见的激光器（激励方式、工作物质、能级特点、可输出光波波长、实际输出光波长）。 三、推导、证明题（四题共40分，每题10分）
1.2 1 谁提出的理论奠定了激光的理论基础？ ?A、汤斯 ?B、肖洛 ?C、爱因斯坦 ?D、梅曼 正确答案：C 我的答案：C得分： 10.0分 2 氢原子3p态的简并度为? ?A、2 ?B、10 ?C、6 正确答案：C 我的答案：C得分： 10.0分 3 热平衡状态下粒子数的正常分布为： ?A、处于低能级上的粒子数总是等于高能级上的粒子数?B、处于低能级上的粒子数总是少于高能级上的粒子数?C、处于低能级上的粒子数总是多于高能级上的粒子数正确答案：C 我的答案：C得分： 10.0分 4 原子最低的能量状态叫什么？ ?A、激发态 ?B、基态 ?C、.亚稳态 正确答案：B 我的答案：B得分： 10.0分 5 对热辐射实验现象的研究导致了？ ?A、德布罗意的物质波假说 ?B、爱因斯坦的光电效应
?C、普朗克的辐射的量子论 正确答案：C 我的答案：A得分： 0.0分 6 以下关于黑体辐射正确的说法是： ?A、辐射的能量是连续的 ?B、黑体一定是黑色的 ?C、 辐射能量以hν为单位 正确答案：C 我的答案：C得分： 10.0分 7 热平衡状态下各能级粒子数服从： ?A、A. 高斯分布 ?B、玻尔兹曼分布 ?C、正弦分布 ?D、余弦分布 正确答案：B 我的答案：B得分： 10.0分 8 以下说法正确的是： ?A、受激辐射光和自发辐射光都是相干的 ?B、受激辐射光和自发辐射光都是非相干的 ?C、受激辐射光是非相干的，自发辐射光是相干的 ?D、受激辐射光是相干的，自发辐射光是非相干的正确答案：D 我的答案：D得分： 10.0分 9 下列哪个物理量不仅与原子的性质有关，还与场的性质有关？?A、自发跃迁几率 ?B、受激吸收跃迁几率 ?C、受激辐射跃迁爱因斯坦系数 正确答案：B 我的答案：B得分： 10.0分 10
实验一 He-Ne 激光器模式分析 （一）实验目的与要求 目的：使学生了解激光器模式的形成及特点，加深对其物理概念的理解；通过测试分析，掌握模式分析的基本方法。对本实验使用的重要分光仪器——共焦球面扫描干涉仪，了解其原理，性能，学会正确使用。 要求：用共焦球面扫描干涉仪测量He-Ne 激光器的相邻纵横模间隔，判别高阶横模的阶次；观察激光器的频率漂移记跳模现象，了解其影响因素；观察激光器输出的横向光场分布花样，体会谐振腔的调整对它的影响。 （二）实验原理 1．激光器模的形成 我们知道，激光器的三个基本组成部分是增益介质、谐振腔和激励能源。如果用某种激励方式，在介质的某一对能级间形成粒子数反转分布，由于自发辐射和受激辐射的作用， 将有一定频率的光波产生，在腔内传播， 并被增益介质逐渐增强、放大，如图1-1所示。实际上，由于能级总有一定的宽度以及其它因素的影响，增益介质的增益有一个频率分布，如图1-2所示，图中)(νG 为光的增益系数。只有频率落在这个范围 内的光在介质中传播时，光强才能获得不同程度的放大。但只有单程放大，还不足以产生激光，要产生激光还需要有谐振腔对其进行光学反馈，使光在多次往返传播中 图 1-1 粒子数反转分布 形成稳定、持续的振荡。形成持续 振荡的条件是，光在谐振腔内往返一周的光程差应是波长的整数倍，即 q q L λμ=2 （1-1） 式中，μ为折射率，对气体μ≈1；L 为腔长；q 为正整数。这正是光波相干的极大条件，满足此条件的光将获得极大增强。每一个q 对应纵向一种稳定的电磁场分布，叫作一个纵模，q 称作纵模序数。q 是一个很大
的数，通常我们不需要知道它的数值，而关心的是有几个不同的q 值，即激光器有几个不同的纵模。从（2-1）式中，我们还看出，这也是驻波形成的条件，腔内的纵模是以驻波形式 存在的， q 值反映的恰是驻波波腹的 图 1-2 光的增益曲线 数目，纵模的频率为 L c q q μν2= （1-2） 同样，一般我们不去求它，而关心的是相邻两个纵模的频率间隔 L c L c q 221≈ = ?=?μν （1-3） 从（2-3）式中看出，相邻纵模频率间隔和激光器的腔长成反比，即腔越长，相邻纵模频率间隔越小，满足振荡条件的纵模个数越多；相反，腔越短，相邻纵模频率间隔越大，在同样的增益曲线范围内，纵模个数就越少。因而用缩短腔长的办法是获得单纵模运行激光器的方法之一。 光波在腔内往返振荡时，一方面有增益，使光不断增强；另一方面也存在着多种损耗， 使光强减弱，如介质的吸收损耗、散射损耗、 镜面的透射损耗、放电毛细管的衍射损耗等。所以，不仅要满足谐振条件，还需要增益大于各种损耗的总和，才能形成持续振荡，有激光输出。如图2-3所示，有五个纵模满足谐振条件，其中有两个纵模的增益小于损耗，所以，有三个纵模形成持续振荡。对于纵模的观测，由于q 值很大，相邻纵模频率差异很小，一般的分光仪器无法分辨，必须使用 精度较高的检测仪器才能观测到。 谐振腔对光多次反馈，在纵向形成不同的场分布，那么对横向是否也会产 生影响呢？回答是肯定的，这是因为光每经过放电毛细管反馈一次，就相当于一次 图 1-3 纵模和纵模间隔 衍射，多次反复衍射，就在横向形成了一个或多个稳定的衍射光斑。每一个衍射光斑对应一种稳定的横向电磁场分布，称为一个横模。图2-4中，给出了几种常见的基本横模光斑图样。我们所看到的复杂的光斑则是这些基本

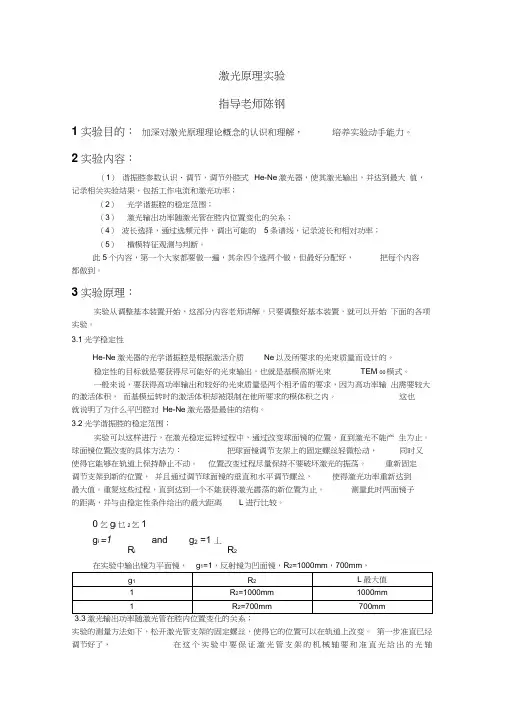

激光原理实验 指导老师陈钢 1实验目的：加深对激光原理理论概念的认识和理解，培养实验动手能力。 2实验内容： （1）谐振腔参数认识、调节，调节外腔式He-Ne激光器，使其激光输出，并达到最大值，记录相关实验结果，包括工作电流和激光功率； （2）光学谐振腔的稳定范围； （3）激光输出功率随激光管在腔内位置变化的关系； （4）波长选择，通过选频元件，调出可能的5条谱线，记录波长和相对功率； （5）横模特征观测与判断。 此5个内容，第一个大家都要做一遍，其余四个选两个做，但最好分配好，把每个内容 都做到。 3实验原理： 实验从调整基本装置开始，这部分内容老师讲解。只要调整好基本装置，就可以开始下面的各项实验。 3.1光学稳定性 He-Ne激光器的光学谐振腔是根据激活介质Ne以及所要求的光束质量而设计的。 稳定性的目标就是要获得尽可能好的光束输出，也就是基模高斯光束TEM 00模式。 一般来说，要获得高功率输出和较好的光束质量是两个相矛盾的要求，因为高功率输出需要较大的激活体积，而基模运转时的激活体积却被限制在他所要求的模体积之内。这也 就说明了为什么平凹腔对He-Ne激光器是最佳的结构。 3.2光学谐振腔的稳定范围； 实验可以这样进行，在激光稳定运转过程中，通过改变球面镜的位置，直到激光不能产生为止。球面镜位置改变的具体方法为：把球面镜调节支架上的固定螺丝轻微松动，同时又 使得它能够在轨道上保持静止不动。位置改变过程尽量保持不要破坏激光的振荡。重新固定 调节支架到新的位置，并且通过调节球面镜的垂直和水平调节螺丝，使得激光功率重新达到 最大值。重复这些过程，直到达到一个不能获得激光震荡的新位置为止。测量此时两面镜子 的距离，并与由稳定性条件给出的最大距离L进行比较。 0乞g l乜2乞1 g i =1and g2 =1 丄 R i R2 12 实验的测量方法如下，松开激光管支架的固定螺丝，使得它的位置可以在轨道上改变。第一步准直已经调节好了，在这个实验中要保证激光管支架的机械轴要和准直光给出的光轴
