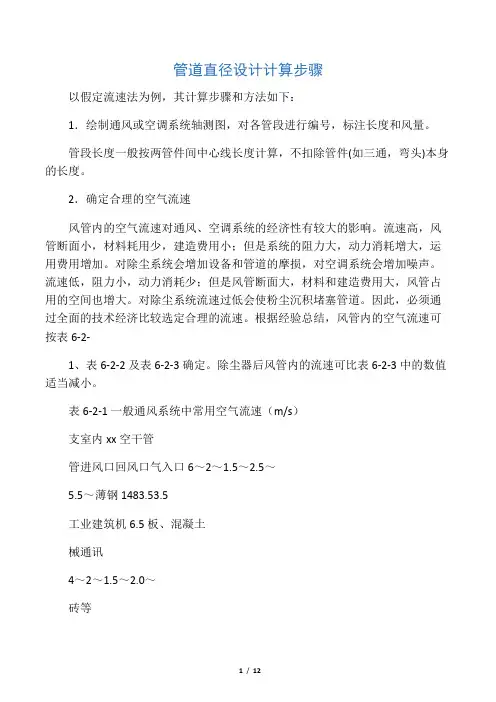

管道直径设计计算步骤
以假定流速法为例，其计算步骤和方法如下：
1．绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量。
管段长度一般按两管件间中心线长度计算，不扣除管件（如三通，弯头）本身的长度。
2．确定合理的空气流速
风管内的空气流速对通风、空调系统的经济性有较大的影响。流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加。对除尘系统会增加设备和管道的摩损，对空调系统会增加噪声。流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大。对除尘系统流速过低会使粉尘沉积堵塞管道。因此，必须通过全面的技术经济比较选定合理的流速。根据经验总结，风管内的空气流速可按表6-2-
1、表6-2-2及表6-2-3确定。除尘器后风管内的流速可比表6-2-3 中的数值适当减小。
表6-2-1 一般通风系统中常用空气流速（m/s ）
支室内xx 空干管
管进风口回风口气入口6～2～1.5～2.5～
5.5～薄钢1483.53.5
工业建筑机6.5 板、混凝土
械通讯
4～2～1.5～2.0～
砖等
5～61263.03.0
工业辅助及民用建筑
0.5
0.50.2～～0.7
自然通风～1.01.0 类别
机械通风5～8
52～
2～4 风管
材料
表6-2-2 空调系统低速风管内的空气流速部位新风xx
总管和总干管
无送、回风口的支管
有送、回风口的支管频率为1000Hz时室内允许声压级（dB）
< 40～60> 60
3.5～
4.04.0～4.5
5.0～
6.0
6.0～8.06.0～8.0
7.0～12.0
3.0～
4.0
5.0～7.0
6.0～8.0
2.0～
3.03.0～5.03.0～6.0表6-2-3 除尘风管的最小风速（m/s）粉尘类
别粉尘名称干锯末、小刨屑、纺织尘木屑、刨花干燥粗刨花、大块干木屑潮湿粗刨花、大块湿木屑棉絮xx 石棉粉尘耐火材料粉尘粘土石灰石水泥湿土（含水2%以下）重矿物粉尘轻矿物粉尘灰土、砂尘干细型砂xx、xx 粉钢铁粉尘钢铁
屑铅尘
轻质干粉尘（木工磨床粉尘、烟草灰）
煤尘
焦炭粉尘谷物粉尘垂直风管
10
12
14
18811
12
14
13
14
12
15
14
12
16
17
15
13
19
20811
14
10 水平风管1812 纤维粉尘矿物粉尘金属粉尘其它粉尘
3．根据各风管的风量和选择的流速，按式( 6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力。
确定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化加工制作。风管断面尺寸确定后，应按管内实际流速计算阻力。阻力计算应从最不利环路(即阻力最大的环路)开始。
袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入。在
正常运行条件下，除尘器的漏风率应不大于5％。
4．并联管路的阻力平衡调节
为了保证各送、排风点达到预期的风量，两并联支管的阻力必须保持平衡。
对一般的通风系统，两支管的阻力差应不超过15％，除尘系统应不超过
10％。
若超过上述规定，可采用下述方法调节其阻力平衡。
(1)调整支管管径
这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡。调整后的管径按下式计算：
(6-2-2)
式中D′——调整后的管径，mm；
D ——原设计的管径，mm ；
ΔP——原设计的支管阻力，Pa；
ΔP′—要—求达到的支管阻力，Pa。
应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化。
(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡。增大后的风量按下式计算：( 6-2-3)
式中L′——调整后的支管风量，m3/h ；
L ——原设计的支管风量，m3/h 。
采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大。
( 3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法。
必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作。
必须进行反复的调整、测试才能完成，达到预期的流量分配。5．计算系统的总阻力。通风管道的计算一例
上胶机通风管道直径为500毫米，所配风机功率3 千瓦，风量为5300立方米/每小时。现在根据经验数据核算如下：
本文所用符号：
γ-空气密度，可选1.2；Q-流量(h/m3)；ν-流速(m/s)；r-管道半径(m)；D-管道直径(m)；P-压力(Pa)；R-沿程摩擦阻力(Pa)；L-管道长度(m))；√-开平方；风机效率取0.79-0.82；传动效率取0.95-1；λ空气与管道摩擦系数。
．风量的由来
上胶机房，长宽高=11.6*8.6*9（立方米）=897.84 立方米。
按照常规，选用抽风机的流量应为5.5 倍的机房容量，即5.5*897.84=4938 立方米，
取5000立方米/小时，即在11 分钟内室内空气会更新完毕一次，何况在上胶区
域上方装有吸尘罩，主要是排除飞溅的上胶液体颗粒。
二．风机选型
4-72-xC系列风机具有高效率、噪声低、压力曲线平稳、使用范围广等特点，主要用于厂矿企业、体育馆、歌剧院、地下室、大小宾馆、酒楼、商场及大型建筑的室内通风换气，降温除尘等用途，也可以与其他各类机械设备配套作气体循环使用。输送的介质为空气和其它不自燃、对人体无害、无腐蚀性气体；采用防爆电动机，可作为易燃挥发性气体的通风换气用，气体温度≤8℃0 ，气体内不允许有粘性物质，尘土及固体杂质≤150mg/m3。
为此，初步选用4-72C 离心式通风机3.6C-3KW-2R
型号：4-72
机号：3.6C
流量：5300 m3/h
全压：1300 pa（中压风机）
功率：3kw
电机：
防爆型三相异步电动机，型号：
YB2-100L-2
【离心式风机根据其所能产生风压的大小，可分为低压（＜1000Pa,一般用于输送空气和有害气体）、中压（1000-2000Pa,用于输送含尘气流）和高压（＞2000Pa，通常用于加热炉鼓风）三种。】
三．管道直径的估算
流量一般为生产现场任务所决定，而合理的流速则应根据经济权衡决定，一般气体为10～30m/s。
注：
一般情况下国家标准的风管风速取值范围为V=6~8m/s （公司计算标准的风管风速取值范围为V=8~12m/s）
风量V=5300 m3/h
3/s
=1.472 m3/s;
取风速u=8m/s.
则有管径
D=[V/（0.785u）]^2
=[1.472/（0.785*8）]^2
=0.484m
=484mm.
实际管径500 毫米。
（根据经验，部分通风管线的风量计算参考值
类型规格（mm）排风量m3/h
圆形风管Φ160578.76
Φ200904.32
Φ.72
Φ.28
