电梯控制智能化系统设计方案

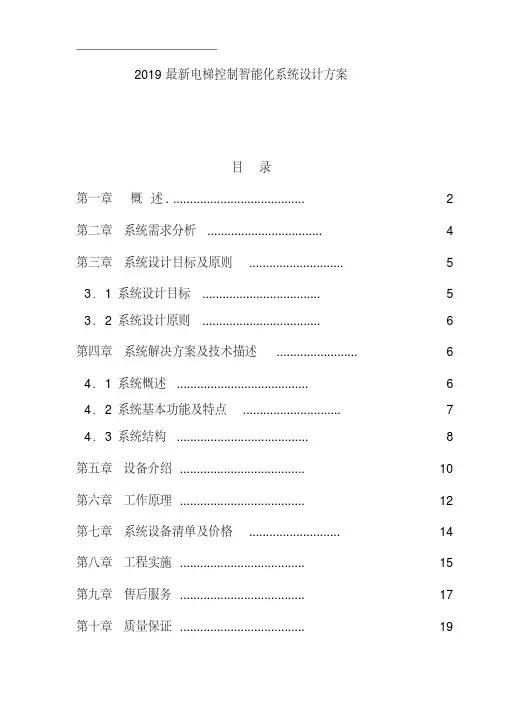

目录
第一章概述 (2)
第二章系统需求分析 (4)
第三章系统设计目标及原则 (5)
3．1系统设计目标 (5)
3．2系统设计原则 (6)
第四章系统解决方案及技术描述 (6)
4．1系统概述 (6)
4．2系统基本功能及特点 (7)
4．3系统结构 (8)
第五章设备介绍 (10)
第六章工作原理 (12)
第七章系统设备清单及价格 (14)
第八章工程实施 (15)
第九章售后服务 (17)
第十章质量保证 (19)
第一章概述
1．概述：
物业管理公司或管理人员为了能对楼宇内各种人员的进出
进行更有效、更安全的管理，有效的控制闲杂人员的进入，可以
通过采用对电梯的合理控制实现这种功能需求。VD-TK800是专门用于楼宇的电梯控制和集成的电梯专用控制器。通过采用VD-TK800对电梯按键面板进行改造后，所有使用电梯的持卡人，都必须先经过系统管理员授权。使用电梯时，不同的人有不同的权限分配，每个进入电梯的人经过授权可以进入指定的区域或楼层，并且可以根据时间表进行授权管理。未经授权，无法进入管理区域的楼层，并对重要楼层进行时间段控制。控制器不管是脱机运行还是联机控制，都可记录大量的交易数据，使得电梯的所有人员进出记录都有据可寻。
VD-TK800基于控制软件平台使用的一个控制模块，它与ACS2002门禁控制系统相互兼容，组成一个强大的保安系统网络，也可以独立使用来控制电梯。VD-TK800可在线运行，可以单机独立运行，即使关闭PC机，VD-TK800也可以正常使用，确保其稳定可靠的控制功能，从而提高楼宇管理层次。
VD-TK800/E智能电梯控制器
第二章系统需求分析就目前的实际情况和贵方的系统需求总结如下：（1）共有部电梯需要控制。
（2）每部电梯最高层。
（3）是否严格控制人员进入电梯？
（4）是否限定用户使用楼层权限？
（5）是否刷卡自动到达所在权限楼层？
（6）（联机/脱机）使用。
第三章系统设计目标及原则
3．1 系统设计目标
VD-TK800电梯控制系统是建立在先进的计算机技术、通信技术及非接触式IC卡技术之上，为电梯的使用带来安全、方便的控制。
具体目标为：
?持有效卡人能方便、安全的使用电梯。
?持卡人只能进出授权指定的楼层。
?外来无卡人员或持无效卡人员不能使用电梯。
?不影响原有电梯系统的运行，保证整个系统的安全性。
?管理人员能方便的设置人员的进出楼层权限和查看人员
的出入记录。
?经济合理的运营成本。
3．2 系统设计原则
?先进性：采用当前先进成熟的技术和设备；
?安全性：不影响原电梯系统的运行，保证其安全性。
?实用性：合理配置和选取合适的产品型号，使整个系统
稳定、可靠和成本最省。
?方便性：完善的管理系统，软件操作清晰，管理人员和
持卡用户都能方便的使用系统。
?可扩展性及易维护性原则。
?开放性：为保证各供应商产品的协同运行，同时考虑到
投资者的长远利益，本系统必须是开放系统，并结合相
关的国际标准或工业标准执行。
第四章系统解决方案及技术描述
4．1 系统概述
深圳市惟达智能技术有限公司电梯控制系统其目的是控制电梯的使用，其功能实际是门禁系统的特殊场合一个特殊解决方案。。
该系统集感应式IC卡技术、计算机技术及通讯技术于一体。
4．2 系统基本功能及特点
本系统在电梯里安装控制主机和读卡头，能严格控制持卡人进入的层数，即刷卡后，按相应的有权限的楼层按钮才有效，不刷卡或刷卡后按没有权限的按钮都没效。
基本功能及特点：
●能严格控制每张卡的出入楼层。
●采用美国原装内置电池芯片，电梯使用记录、时钟永
不丢失。
●可脱机或联网使用。
●软件操作简明，可实时监控电梯的使用情况。
●ID或IC卡系统可选。
●如果用户是单楼层权限那么不需要按键就自动可以达
到指定楼层
●可以设置电梯的工作状态，即电梯可由控制器管理刷
卡；也可根据客户使用需要断开控制器对电梯的控制，
由电梯设备自行控制。
VD-TK800 电梯控制系统独特之处：
●针对不同的场合和需求，提供最优、最省的解决方案。
●系统组成灵活、扩展性强。
●能够实时监控电梯的使用情况。
●可以与VD-TK800门禁、考勤、停车场等系统组成真正
的一卡通系统。
4．3 系统结构
系统由一台电脑管理,电脑串口出来通过通讯转换器(Rs232/Rs485)串连每台控制主机，控制主机再与电梯内按钮相连。其系统框图如下：
通讯转换器(RS232/RS485或者转TCP/IP)
VD-TK800
VD-TK800 连接VD-TK800E
1
可控制16层可控制32层
第五章设备介绍
1、VD-TK800/E电梯控制器
产品图片：
实物图
产品特色：
●防雷击设计（10KV500A反应速度1-10纳秒）
●适应市电电压波动(开关电源设计，输入范围
AC180V—250V)
●杜绝死机(多级看门狗电路设计)
●数据、时钟永不丢失（采用美国原装内置电池芯片）
●硬件设计高度集成，结构更简单，故障更少（后备电
源主机一体设计等）
●附加功能强大（报警、巡更等）
●软件设计完善，满足各种需求
●支持TCP/IP 协议、485联网
2. VD-TK800电梯控制器标准功能：
●控制16层电梯，增加扩展板控制64层电梯。
●提供一个标准的读卡器接口，支持Wiegand 26Bit Wiegand
32Bit
●支持ABA（第二轨道）
●支持生物识别技术
●支持指纹识别技术
●支持密码键盘
●可进行15个时间组的出入权限时间编程
●控制器具有休眠、安全、密码等几种工程模式
●支持RS-485组网功能，可独立脱机运行使用
●最多可管理60000个使用者，增加FLASH存贮器，可扩展至
80000持卡人
●在非联网状态下可独立保存10000条记录，数据掉电保持时
间超过10年
●当重新联网时数据自动上传
●多种系统板状态监测和自检（例如：外部电源掉电、数据资
料出错、网络异常及系统复位、制箱非法打开等）
3输入端子介绍
●2组标准WG26读卡器输入端子
●2组控制器工作电源输入端子
●1组控制箱紧急按钮输入端子
●1组消防信号输入端子
4输出端子介绍
●16组无源干接点输出控制端子
5动态电压保护性能
●所有输入/输出均带电压动态保护
●所有继电器输出带有瞬间过电压保护
6网络通讯特点
●1个RS485网络通讯接口,可连接127个电梯控制器
●网络总长可达1200米,通过长线驱动器可扩展距离
●通讯速率:4800,9600自行定义
7 DIP设置开关介绍
●SW 1–7 位控制器地址码设置
●SW 8 冷热复位设置
第六章工作原理
电梯控制的工作原理是通过截取电梯的控制面板, 把电梯按键直接连在VD-TK800的输入端子, VD-TK800的输出端子连在电梯逻辑控制器的输入端,在正常状态下,输入端子处于封闭状态不接收信号,当读卡器读到有效卡后,相应的输入端子开放,按下电梯楼层按键,对应的输出继电器动作,电梯逻辑控制器接受到信号开始运行.原理方框图如图:
技术指标
1工作温度及湿度范围
●温度 0℃～70℃
●湿度 10 %～90%
2控制器电源要求
●工作电压: DC 12V/5V±10% 50W
●工作电流: 最大400mA
3控制器内存贮器保存
● 5年锂电池，保持控制器内的存贮器和时间设置
●数据掉电保持时间超过10年
4输出继电器触点
●直流DC 30V, 电流不大于5A
第七章系统设备清单及价格
详情见附件。
第八章工程实施
8、1施工人员组成
8、2工程执行流程图
现场调研，需求分析方案制定、确认签定合同现场施工设计设备材料到场地沟、管线基础
设备安装软件安装试运行
系统调试
8、3培训计划
本系统调试开通后,乙方免费为甲方操作、管理人员进行培训,培训地点可以在
乙方公司内,也可在甲方工地进行现场指导.
培训内容:
◆感应式IC卡管理系统工作原理；
◆系统硬件组成及功能特点；
◆软件组成及使用；
◆一些常规维护及故障处理；
第九章售后服务
产品销出后的服务质量和后续支持是客户最关心的问题，也是对项目承建商实力和发展能力的一种体现。惟达智能是专业停车场系统、门禁考勤、消费系统、人行通道的提供商，我们提供的是一种技术服务，有别于一般的传统贸易。而技术服务客观上有很强的地域性和个性化要求。因此我们建立了一整套包括用户档案在内的严格的项目管理制度，对每一个项目进行技术跟踪和日常维护；并指定专人负责跟进。本公司产品，一年内保修；终生维护；软件终身免费升级。
一、以下情况不属保换、保修范围：
●因不正常操作及人为或自然灾害而引起的损坏；
●自行拆卸改换机内任何部分（如：线路、零件）后造成
损坏；
●非我方指定的专业技术人员指导安装而引起的故障。
二、如用户在使用过程中出现问题本公司实行以下几种形式服务：
1电话排除故障。
2软件通过电子邮件和远程监控维护。
3产品通过快递公司发回公司客户服务部，负责在二天内维修后发回。
4上门服务：如需上门服务用户需书面形式通知本公司客户服务部,注明服务项目及故障表面原因, 客户服务部确认后负责在 2 小时内派员并用电话协助服务 ,在 48 小时内上门服务。
三、以上非保修范围内或保修期外的维护,本公司将按以下方式收费:
1维修费根据具体情况定。
2零件费(实报)
在本公司人员上门服务后,本公司有专用服务单交用户签收,以便备案记录.
四、本产品设计更新提高或软件版本升级，供方即时通知和协助需方进行已运行系统的改进提高，并无偿提供软件新版本，使用户的系统处于最先进的水平和最完善的状态。
第十章质量保证
10、1 质量保证任务范围
我公司在工程上的设计、生产、安装、调试和服务均在质量管理体系的模式下进行.以本公司的工程实力和多年的工程经验,我们保证贵公司“VD-TK800门禁”智能卡管理系统工程以最优的质量要求和管理而进行.
10、2 质量保证执行方式
●公司领导全面参与、建立、实施,并不断完善一个灵活有效
的质量体系;
●对人员进行充分的培训和发展；
●预防和改进相结合，对产品的开发设计、生产、销售、服务
等全过程进行质量控制；
●不断完善产品技术，开发高新技术产品，将质量保证延伸至
产品最后环节；
●保证按计划和程序实施，并在实施过程中进行连续评价和验
证。
10、3 质量保证管理方法
在产品开发研制、采购、生产过程、检验和测试、安装与运行、技术服务和维护六个方面严格按照质量检测保证实施。
10、4 产品设计、开发控制
●硬件开发包括可行性分析、总体设计、详细设计、实验、调
试、小批量生产、生产技术规范、技术档案总结与后续开发计划等十个方面；
●软件系统开发包括可行性分析、总体设计、详细设计、系统
分析、系统设计、编程、测试商品化、技术总结与后续开发计划等九项工作；
●产品开发档案管理和保密工作由公司总工全面负责，并负责
收集上交公司；
●开发档案包括阶段工作档案与技术成果档案；
●产品开发的每个阶段都应组织会议评审，由行政部保存评审
记录。
10、5采购控制
●根据供应商的业绩及其已证实的质量保证能力的记录来选择
供应商，确保其能够提供满足合同要求的产品或任务；
●当需方或其代表需要在公司的供应厂家进行查验时，公司专
人负责配合需方的查验工作，确保满足需方的质量要求；
