触摸感应按键设计指南 张伟林
２００９－１２－０９
ｓａｌｅｓ＠ｓｏｕｊｅｔ．ｃｏｍ
ｈｔｔｐ：／／ｗｗｗ．ｓｏｕｊｅｔ．ｃｏｍ
1. 概述
对触摸屏与触摸按键在手机中的设计与应用进行介绍，对设计的经验数据进行总结。达到设计资料和经验的共享，避免低级错误的重复发生。
2. 触摸按键设计指导 2.1 触摸按键的功能与原理
2.1.1触摸按键的功能
触摸按键起keypad 的作用。与keypad 不同的是，keypad 通过开关或metaldome 的通断发挥作用，触摸按键通过检测电容的变化，经过触摸按键集成芯片处理后，输出开关的通断信号。
2.1.2触摸按键的原理
如下图，是触摸按键的工作原理。在任何两个导电的物体之间都存在电容，电容的大小与介质的导电性质、极板的大小与导电性质、极板周围是否存在导电物质等有关。PCB 板（或者FPC ）之间两块露铜区域就是电容的两个极板，等于一个电容器。当人体的手指接近PCB 时，由于人体的导电性，会改变电容的大小。触摸按键芯片检测到电容值大幅升高后，输出开关信号。
在触摸按键PCB 上，存在电容极板、地、走线、隔离区等，组成触摸按键的电容环境，如下图所示。
Finger
Time Capacitance C
2.1.3 触摸按键的按键形式
触摸按键可以组成以下几种按键
z单个按键
z条状按键（包括环状按键）
z块状按键
单个按键
条状按键块状按键
2.1.4触摸按键的电气原理图如下：
在PCB板上的露铜区域组成电容器，即触摸按键传感器。传感器的信号输入芯片，芯片经过检测并计算后，输出开关信号并控制灯照亮与否。灯构成触摸按键的背光源。
2.2 触摸按键的尺寸设计
按键可以是圆形、矩形、椭圆形或者任何其他的形状。其中以矩形和圆形应用最为普遍，如图所示：
通常在按键的中间挖空，使PCB下方的光线可以通过挖空导到PCB上方，照亮LENS上的字符。根据ADI公司的推荐，按键大小尺寸如下表：
按键的挖空尺寸与按键的大小相关，如下表
2.3 触摸按键的结构设计指导
2.3.1 LENS 的材料、厚度与表面处理
LENS 的材料可以是塑料和玻璃等非导电物质，最常用的是PMMA 。但是上面不能有金属。按键正上方1mm 以内不能有金属。触摸按键50mm 以内的金属必须接地，否则，金属会影响按键的灵敏度。
所以在采用电镀、蒸镀、IMD 、丝印等表面处理工艺时，要特别注意。
（1） PMMA, PC, 玻璃等lens 材料的电镀性都不好，所以不会采用电镀工艺。
（2） 蒸镀/溅镀(VM): 由于蒸镀/溅镀具有金属属性，它们对触摸按键灵敏度有影响。在采用蒸
镀/溅镀工艺时，必须注意触摸按键的正上方1mm 以内不能镀。 注意这有可能会影响ID 效果。需要在ID 与触摸按键之间平衡。
（3） NCVM 不影响触摸按键。这是经过实验检查的结果，所以NCVM 可以用在触摸按键的
LENS 上不受任何限制。
（4） 丝印/移印：如果丝印/移印具有Mirror 效果的油墨，这种油墨中都含有金属离子，具有金
属属性，所以这种油墨会影响触摸按键的灵敏度。这种情况与VM 类似，必须注意触摸按键的正上方1mm 以内不能印刷。
Lens 的厚度不超过2mm ，1.5mm 以内更好。根据触摸按键的工作原理，lens 的厚度是越薄越好。由于触摸按键的LENS 位于手机表面，需要承受外力作用。厚度太薄，强度会不够。所以触摸按键的LENS 厚度在1.0~1.5mm 之间。
2.3.2 双面胶
触摸按键PCB 与lens 通过双面胶粘接。双面胶的厚度取0.1~0.15mm 比较合适，多个公司推荐采用3M 468MP
要求PCB 与LENS 间没有空气。因为空气的介电系数为1，与LENS 的介电系数4相差很大。空气
会对触摸按键的灵敏度影响很大。所以双面胶与lens，双面胶与PCB粘接，都是触摸按键生产装配中的关键工序，必须保证质量。
（1） 首先PCB与双面胶粘接，如上图所示，要用定位夹具完成装配，装配完成后，要人工或者用夹具压紧。
（2） 在PCB带双面胶与LENS装配时，要求有定位装置，可以是夹具或者手机自身的限位。装配到位后，压紧最重要。批量生产中，需要用夹具压紧。如果不能压紧，触摸
按键的灵敏度和可靠性就会降低。
为了保证PCB板与LENS之间没有空气，需要在双面胶上开孔和排气槽，并且PCB上开孔配合。就像Dome上开排气槽一样。
设计双面胶压紧夹具时，重点压触摸按键的部位，确保Sensor部位没有空气。
实际证明，一些不灵敏、不稳定的按键，重贴双面胶并压紧后就好了！
2.3.3触摸按键PCB板与FPC
从理论上，触摸按键无论做在PCB板还是FPC上都能工作。事实上也有多个触摸按键做在FPC上的例子。首选的方案是PCB板，如果因为结构限制，PCB板实在困难，不得已才采用FPC。即使采用FPC，与触摸按键芯片配合的地方必须是平面，因为芯片不能弯曲与扭曲。如下图鼠标按键所示。FPC与曲面粘胶配合，实际加工装配中不如PCB与平面粘胶配合可靠，故导致触摸按键的可靠性降低。
触摸按键与芯片在FPC上，手机键盘， Cypress Psoc方案
触摸按键与芯片在FPC上，鼠标按键， Sypnatics方案
对于弧面的lens，为了能够使用使用触摸按键PCB而不是FPC，要将与触摸按键PCB配合的部位设计为平面。如下图，为一个翻盖机sublens的背面，sublens上有触摸按键。ID坚持要在背面丝印，所以必须保证背面非常光滑，否则丝印质量无法保证。为了能够使用PCB而不是FPC，在与触摸按键板配合的地方设计成平面，平面与周围弧面处通过曲面圆滑过渡，成功解决了背面丝印并且能够与PCB配合。
2.3.4 触摸按键PCB开口设计
触摸按键背光是重要的方面。背光设计不好，会对整个触摸按键都有影响。
首先PCB板的开空尺寸确定。
PCB开孔尺寸必须根据LENS上字符的大小决定。如图所示，PCB开孔尺寸比字符周边大0.1~0.3mm。
反面例子：如果开孔尺寸比字符小，这透过字符的空隙，可以看到开孔以内的物体，和开孔以外的物体，即PCB板的绿色。这样会产生非常不好的视觉效果，给人以设计粗糙、产品低档的感觉。
2.3.5触摸按键背光设计
触摸按键背光有两种方案，下面分别介绍。
(1). LED + 反光膜
LED + 反光纸LED的光线照到反光纸上，反光穿过PCB切口，照亮LENS上的字符。泡棉起两个作用，一个作用是密封作用，灰尘不会进入LENS赃污字符；另一个作用是支撑作用，支撑PCB紧贴着lens，防止PCB从LENS脱落。
(2). LED + 导光膜
导光膜是一种透明导光的薄膜材料，厚度在0.1~0.2mm之间。在按键的位置，印刷有特殊的透光油墨，光线从这里垂直于导光膜向上射出。
如下图所示，导光膜紧贴于PCB背面。在PCB背面布置2个以上侧发光LED灯，LED的光线照入导光膜内，在字符处射出，形成触摸按键的背光。
如果LED+导光膜方案的背光亮度不够，可以在导光膜的背面再加一层反光纸。
这种方法比第一种方案背光效果好。光线更均匀，省电。缺点是各个按键的背光不能单独控制，
要亮都亮，要不亮就都不亮。
LED + 导光膜
如果透过lens 的光线太强，感觉光线刺眼。硬件上可以通过调节LED 的电流调节等的亮度。结构上可以通过半透效果使光线变得柔和。Tinted 的程度（遮光率）在30%~60%之间。太高则可视性差，太低则效果不明显。60% tinted 意味60%的光线被挡住了，只有40%的光线可以透过。 1）采用tinted lens 。由于lens 本身具有半透的效果，穿过lens 的光线减少，降低光的强度。同时透过lens ，看手机内面的物体的清晰度也降低。 2）在字符上加印一层半透油墨。字符处效果与上同，lens 其它地方的透光率不变。等于局部tinted 。
要特别注意，透过LENS 直接看到LED ，就会刺眼。所以设计时，要注意这点。
2.4． 触摸按键供应商
触摸按键虽然是一个比较老的技术，但是由于工艺技术问题，直到最近才用到产品上。有多家供应商提供触摸按键解决方案。其产品就是触摸按键的处理芯片。供应商做的事情就是卖芯片、提供技
详细的技术资料可以从公司的网站上得到。
术支持。国内主要的供应商为：
深圳市速杰通科技有限公司 ｈｔｔｐ：／／ｗｗｗ．ｓｏｕｊｅｔ．ｃｏｍ
触摸感应按键设计指南 张伟林 ２００９－１２－０９ ｓａｌｅｓ＠ｓｏｕｊｅｔ．ｃｏｍ ｈｔｔｐ：／／ｗｗｗ．ｓｏｕｊｅｔ．ｃｏｍ
1. 概述 对触摸屏与触摸按键在手机中的设计与应用进行介绍，对设计的经验数据进行总结。达到设计资料和经验的共享，避免低级错误的重复发生。 2. 触摸按键设计指导 2.1 触摸按键的功能与原理 2.1.1触摸按键的功能 触摸按键起keypad 的作用。与keypad 不同的是，keypad 通过开关或metaldome 的通断发挥作用，触摸按键通过检测电容的变化，经过触摸按键集成芯片处理后，输出开关的通断信号。 2.1.2触摸按键的原理 如下图，是触摸按键的工作原理。在任何两个导电的物体之间都存在电容，电容的大小与介质的导电性质、极板的大小与导电性质、极板周围是否存在导电物质等有关。PCB 板（或者FPC ）之间两块露铜区域就是电容的两个极板，等于一个电容器。当人体的手指接近PCB 时，由于人体的导电性，会改变电容的大小。触摸按键芯片检测到电容值大幅升高后，输出开关信号。 在触摸按键PCB 上，存在电容极板、地、走线、隔离区等，组成触摸按键的电容环境，如下图所示。 Finger Time Capacitance C
2.1.3 触摸按键的按键形式 触摸按键可以组成以下几种按键 z单个按键 z条状按键（包括环状按键） z块状按键 单个按键 条状按键块状按键 2.1.4触摸按键的电气原理图如下：
在PCB板上的露铜区域组成电容器，即触摸按键传感器。传感器的信号输入芯片，芯片经过检测并计算后，输出开关信号并控制灯照亮与否。灯构成触摸按键的背光源。 2.2 触摸按键的尺寸设计 按键可以是圆形、矩形、椭圆形或者任何其他的形状。其中以矩形和圆形应用最为普遍，如图所示： 通常在按键的中间挖空，使PCB下方的光线可以通过挖空导到PCB上方，照亮LENS上的字符。根据ADI公司的推荐，按键大小尺寸如下表： 按键的挖空尺寸与按键的大小相关，如下表
现在市场上有不少的MP3都采用了触摸式的按键，带给消费者“飞”同寻常的操作体验，例如苹果公司的iPod系列，魅族公司的mini系列，台电的C280、新品T39以及微星的8890T。 这些触摸式操作的MP3在按键上的最大的区别是有些是只有轻轻点触就有反应并伴着或红或蓝的背光点触式触摸键，有些是要在按键上滑动才可以选择菜单而且没有背光的滑动式触摸键。 这些差别的原因是它们的工作原理不同，触摸式按键可分为两大类：电阻式触摸按键与电容式感应按键，即滑动式按键和点触式按键。 ●电阻式按键 电阻式的触摸按键原理非常类似于触摸屏技术，需要由多块导电薄膜上面按照按键的位置印制成的，因此这种按键需要在设备表面贴一张触摸薄膜。电阻式触摸屏一直由于其低廉的价格而深受厂商的喜爱，但是由于导电薄膜的耐用性较低，并且也会降低透光性，因此已经被越来越多的厂家所抛弃。 ●电容式按键 电容式触摸按键主要是为了克服电阻屏的耐用性所提出的，电容式触摸按键的结构与电阻式的相似，但是其采用电容量为判断标准。简单来说，就是一个IC控制的电路，该电路包括一个能放置在任何介质面板后的简单阻性环形电极组件，因此，按键的操作界面可以是一整块普通绝缘体（如有机玻璃一般材料都可），不需要在界面上挖孔，按键在介质下面，人手接近界面和下面的电极片形成电容，靠侦测电容量的 变化来感应。温度，静电，水，灰尘等外界因素一般不会影响，界面没有太多要求，可以加上背光，音效等，靠人手感应，整个界面没有按键的存在，便于清洁，让产品在外观上更加高档美观，由于按键没有接点，使用寿命也是非常的长久，一般来说是半永久性。
根据其原理，该按键对外观工艺方面有一些特别的要求： 1、因为按键和lens是一个整体，而按键又必须透光，所以整个Lens必须是透明件，所以一般就是用PMM A或PC； 2、Lens上不能有金属件或者带有金属效果的喷漆，以免影响按键的灵敏度； 3、按键必须做的足够的宽大，做小了很容易产生误操作。因为它不像机械式的按键，只要避免联动就可以了，它只要感应到了就产生动作。另外还要考虑到打电话的时候，按键正好贴在人脸上，也会有感应动作，需要相应的方案解决； 4、因为是一大片Lens，所以必须考虑Lens的工艺，一般为正面IML，因为背面肯定有结构。这就限制了Lens上的一些开孔的大小和Lens的厚度要求。 另外，在按键的结构上还要考虑感应PCB的贴装方式对感应效果、整机装配的影响以及按键符号的透光的解决方案。
感应按键电路分析 感应按键电路分析： 感应按键是刚刚在电磁炉上运用的一种新技术，其主要特点是使电磁炉易清洁，防水性能好。目前在电磁炉上用的感应按键主要有天线感应式及电容式，我们目前用的是利用人体电容的电容式感应按键 感应按键原理如下面的图式； 感应按键电路包括信号产生、信号整形2个单元：首先由信号产生单元产生约几百KHz的高电平占空比约50%的信号；然后信号整形单元对所产生的信号进行整形，整形过程类似于开关电源工作过程；最后将信号送至MCU 的AD口。 当有人体靠近感应按键时，将会形成一个对地的电容在信号整形的高电平期间分流一部分电流，致使整形后的信号下降，并在人体离开前一直维持在下降的电位上；而当人体离开后，整流后的信号又会上升到原来的电位水平。 由于存在电路耦合及寄生电容，所以一般用下降沿和上升沿来识别感应按键的响应动作。
*************************************************************************************************** *************************************************************************************************** *************************************************************************************************** *************************************************************************************************** *************************************************************************************************** *************************************************************************************************** *************************************************************************************************** ************************************************************************************************** 原理图：示意图1，按键AD每个单独检测，不用切换
电容式触摸按键解 决方案
电容式触摸按键解决方案 一、方案简介 在便携式媒体播放器和移动手持终端等大容量、高可视性产品的应用中，触摸按键已被广泛采用。由于其具有方便易用，时尚和低成本的优势，越来越多的电子产品开始从传统机械按键转向触摸式按键。 触摸按键方案优点: 1、没有任何机械部件，不会磨损，无限寿命，减少后期维护成本。 2、其感测部分能够放置到任何绝缘层（一般为玻璃或塑料材料）的后面，很容易制成与周围环境相密封的键盘。以起到防潮防水的作用。 3、面板图案随心所欲，按键大小、形状任意设计，字符、商标、透视窗等任意搭配，外型美观、时尚，不褪色、不变形、经久耐用。从根本上解决了各种金属面板以及各种机械面板无法达到的效果。其可靠性和美观设计随意性，能够直接取代现有普通面板（金属键盘、薄膜键盘、导电胶键盘），而且给您的产品倍增活力！ 4、触摸按键板可提供UART、IIC、SPI等多种接口，满足各种产品接口需求。 二、原理概述 如图1所示在PCB上构建的电容器，电容式触摸感应按键实际上只是PCB上的一小块“覆铜焊盘”，触摸按键与周围的“地信号”构成一个感
应电容，当手指靠近电容上方区域时，它会干扰电场，从而引起电容相应变化。根据这个电容量的变化，能够检测是否有人体接近或接触该触摸按键。 接地板一般放置在按键板的下方，用于屏蔽其它电子产品产生的干扰。此类设计受PCB上的寄生电容和温度以及湿度等环境因素的影响，检测系统需持续监控和跟踪此变化并作出基准值调整。 基准电容值由特定结构的PCB产生，介质变化时，电容大小亦发生变化。 图1 PCB上构建开放式电容器示意图 三、方案实现 该系列电容式触摸按键方案，充分利用触摸按键芯片内的比较器特性，结合外部一个电容传感器，构造一个简单的振荡器，针对传感器上电容的变化，频率对应发生变化，然后利用内部的计时器来测量出该变化，

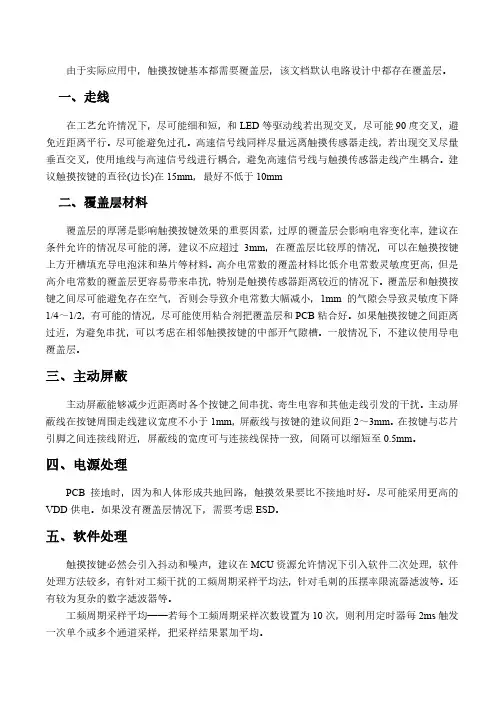

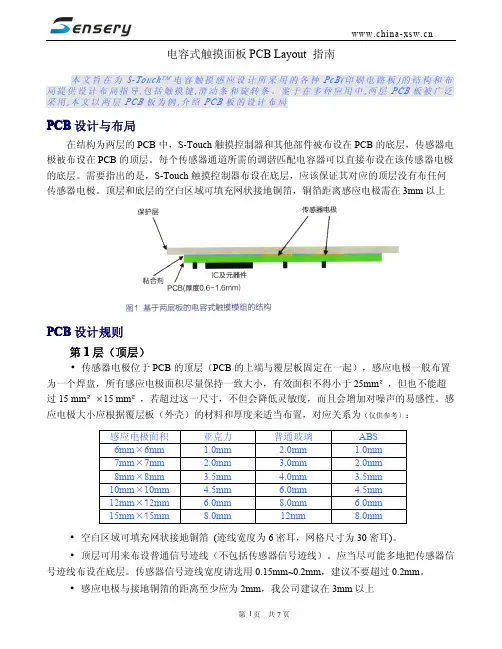

由于实际应用中，触摸按键基本都需要覆盖层，该文档默认电路设计中都存在覆盖层。 一、走线 在工艺允许情况下，尽可能细和短，和LED等驱动线若出现交叉，尽可能90度交叉，避免近距离平行。尽可能避免过孔。高速信号线同样尽量远离触摸传感器走线，若出现交叉尽量垂直交叉，使用地线与高速信号线进行耦合，避免高速信号线与触摸传感器走线产生耦合。建议触摸按键的直径(边长)在15mm，最好不低于10mm 二、覆盖层材料 覆盖层的厚薄是影响触摸按键效果的重要因素，过厚的覆盖层会影响电容变化率，建议在条件允许的情况尽可能的薄，建议不应超过3mm，在覆盖层比较厚的情况，可以在触摸按键上方开槽填充导电泡沫和垫片等材料。高介电常数的覆盖材料比低介电常数灵敏度更高，但是高介电常数的覆盖层更容易带来串扰，特别是触摸传感器距离较近的情况下。覆盖层和触摸按键之间尽可能避免存在空气，否则会导致介电常数大幅减小，1mm的气隙会导致灵敏度下降1/4～1/2，有可能的情况，尽可能使用粘合剂把覆盖层和PCB粘合好。如果触摸按键之间距离过近，为避免串扰，可以考虑在相邻触摸按键的中部开气隙槽。一般情况下，不建议使用导电覆盖层。 三、主动屏蔽 主动屏蔽能够减少近距离时各个按键之间串扰、寄生电容和其他走线引发的干扰。主动屏蔽线在按键周围走线建议宽度不小于1mm，屏蔽线与按键的建议间距2～3mm。在按键与芯片引脚之间连接线附近，屏蔽线的宽度可与连接线保持一致，间隔可以缩短至0.5mm。 四、电源处理 PCB接地时，因为和人体形成共地回路，触摸效果要比不接地时好。尽可能采用更高的VDD供电。如果没有覆盖层情况下，需要考虑ESD。 五、软件处理 触摸按键必然会引入抖动和噪声，建议在MCU资源允许情况下引入软件二次处理，软件处理方法较多，有针对工频干扰的工频周期采样平均法，针对毛刺的压摆率限流器滤波等。还有较为复杂的数字滤波器等。 工频周期采样平均——若每个工频周期采样次数设置为10次，则利用定时器每2ms触发一次单个或多个通道采样，把采样结果累加平均。
Capacitive Touch Sensor Design Guide October 16, 2008 Copyright ? 2007-2008 Yured International Co., Ltd.1YU-TECH-0002-012-1
(3) (3) (5) (9) (11) (11) (17) (20) Copyright ? 2007-2008 Yured International Co., Ltd.2YU-TECH-0002-012-1
Copyright ? 2007-2008 Yured International Co., Ltd.3 YU-TECH-0002-012-1 1. 2. ( ) 3M 468MP NITTO 500 818
Copyright ? 2007-2008 Yured International Co., Ltd.4 YU-TECH-0002-012-1 3. 4. Front Panel Sensor Pad Sensor Pad Electroplating Or Spray Paint Nothing
Copyright ? 2007-2008 Yured International Co., Ltd.5 YU-TECH-0002-012-1 1. (FPC) ITO (Membrane) ITO ITO ( 10K ) FPC ITO MEMBRANE PCB
Copyright ? 2007-2008 Yured International Co., Ltd.6 YU-TECH-0002-012-1 2.ITO LCD ITO ( 10K ) 3. 1mm 8mm ( 8mm X 8mm ) 1mm 8mm X 8mm 2mm 10mm X 10mm 3mm 12mm X 12mm 4mm 15mm X 15mm 5mm 18mm X 18mm ( ) 196.85 mil (5mm) 0.254mm(10mil) 2mm 5mm 2mm
电容式触摸感应IC工作原理 任何两个导电的物体之间都存在着感应电容，一个按键即一个焊盘与大地也可构成一个感应电容，在周围环境不变的情况下，该感应电容值是固定不变的微小值。当有人体手指靠近触摸按键时，人体手指与大地构成的感应电容并联焊盘与大地构成的感应电容，会使总感应电容值增加。电容式触摸按键IC在检测到某个按键的感应电容值发生改变后，将输出某个按键被按下的确定信号。电容式触摸按键因为没有机械构造，所有的检测都是电量的微小变化，所以对各种干扰会更加敏感，因此触摸按键设计、触摸面板的设计以及触摸IC的选择都十分关键。 一，触摸PAD设计 1. 触摸PAD材料 触摸PAD可以用PCB铜箔、金属片、平顶圆柱弹簧、导电棉、导电油墨、导电橡胶、导电玻璃的ITO层等。不管使用什么材料，按键感应盘必须紧密贴在面板上，中间不能有空气间隙。当用平顶圆柱弹簧时，触摸线和弹簧连接处的PCB，镂空铺地的直径应该稍大于弹簧的直径，保证弹簧即使被压缩到PCB板上，也不会接触到铺地。 2. 触摸PAD形状 原则上可以做成任意形状，中间可留孔或镂空。作者推荐做成边缘圆滑的形状，可以避免尖端放电效应。一般应用圆形和正方形较常见。 3. 触摸PAD面积大小 按键感应盘面积大小：最小4mm×4mm，最大30mm×30mm。实际面积大小根据灵敏度的需求而定，面积大小和灵敏度成正比。一般来说，按键感应盘的直径要大于面板厚度的4倍，并且增大电极的尺寸，可以提高信噪比。各个感应盘的形状和面积应该相同，以保证灵敏度一致。通常在绝大多数应用里，12mm×12mm是个典型值。
4. 触摸PAD之间距离 各个触摸PAD间的距离要尽可能的大一些（大于5mm），这样可以减少它们形成的电场之间的相互干扰。当用PCB铜箔做触摸PAD时，若触摸PAD间距离较近（5mm～10mm），触摸PAD必须用铺地隔离。如果各个触摸PAD距离较远，也应该尽可能的铺地隔离。适当拉大各触摸PAD间的距离，对提高触摸灵敏度有一定帮助。 三、触摸面板选择 1. 触摸面板材料 面板必须选用绝缘材料，可以是玻璃、聚苯乙烯、聚**乙烯（pvc）、尼龙、树脂玻璃等，按键正上方1mm以内不能有金属，触摸按键50mm以内的金属必须接地，否则金属会影响案件的灵敏度。在生产过程中，要保持面板的材质和厚度不变，面板的表面喷涂必须使用绝缘的涂料。 2. 触摸面板厚度 通常面板厚度设置在0～10mm之间。不同的材料对应着不同的典型厚度，例如亚克力材料一般设置在2mm～4mm之间，普通玻璃材料一般设置在3mm～6mm之间。 3. 双面胶 触摸按键PCB与触摸面板通过双面胶粘接，双面胶的厚度取0.1～0.15mm比较合适，推荐采用3M468MP，其厚度0.13mm。要求PCB与面板之间没有空气，因为空气的介电系数为1，与面板的介电系数差异较大。空气会对触摸按键的灵敏度影响很大。所以双面胶与面板，双面胶与PCB粘接，都是触摸按键生产装配中的关键工序，必须保证质量。
电容式触摸感应按键的基本原理 ◆Silicon Labs 现提供一种可侦测因触摸而改变的电容的方法 电容式触摸感应按键的基本原理就是一个不断地充电和放电的张弛振荡器。如果不触摸开关，张弛振荡器有一个固定的充电放电周期，频率是可以测量的。如果我们用手指或者触摸笔接触开关，就会增加电容器的介电常数，充电放电周期就变长，频率就会相应减少。所以，我们测量周期的变化，就可以侦测触摸动作。 具体测量的方式有二种： (一)可以测量频率，计算固定时间内张弛振荡器的周期数。如果在固定时间内测到的周期数较原先校准的为少，则此开关便被视作为被按压。 (二)也可以测量周期，即在固定次数的张弛周期间计算系统时钟周期的总数。如果开关被按压，则张弛振荡器的频率会减少，则在相同次数周期会测量到更多的系统时钟周期。 Silicon Labs推出的C8051F9xx微控制器(MCU)系列，可通过使用芯片上比较器和定时器实现触摸感应按键功能，连接最多23个感应按键。而且无须外部器件，通过PCB走线/开关作为电容部分，由内部触摸感应按键电路进行测量以得知电容值的变化。
◆以Silicon Labs的MCU实现触摸感应按键 利用Silicon Labs其它MCU系列，仅需搭配无源器件，即可实现电容式触摸感应按键方案。与C8051F93x-F92x方案相比，唯一所需的外部器件是(3+N) 电阻器，其中N是开关的数目，以及3个提供反馈的额外端口接点。C8051F93x-F92x 之外，Silicon Labs其它MCU系列可直接连接12个开关，或者通过外部模拟多路复用器连接更多开关。 设计触摸感应按键开关 因为我们要侦测电容值的变化，所以希望变化幅度越大越好。现在，有三个主要因素会影响开关电容及变化幅度。 ?PCB上开关的大小、形状和配置 ?PCB走线和使用者手指间的材料种类 ?连接开关和MCU的走线特性 我们测试了下图中这12种不同开关。目的是为了发现开关的形状尺寸会如何影响开关的空闲和被接触的状态，还可以发现哪一种开关的空闲电容最大，就不容易被PCB上的寄生电容而影响。测试结果表明，在特定区域中的开关越大且走线越多，则此开关的闲置电容便越高。图中的环状开关具有最低的电容，所以当开关动作时，可显现最大的电容相对变化。
电容触摸感应原理与应用 1．电容触摸感应基本知识 首先，人体是具有一定电容的。当我们把PCB上的铜画成如下形式的时候，就完成了一个最基本的触摸感应按键。 上图左边，是一个基本的触摸按键，中间圆形绿色的为铜（我们可以称之为“按键”），在这些按键中会引出一根导线与MCU相连，MCU通过这些导线来检测是否有按键“按下”（检测的方法多种多样，这将在后面章节中谈到）；外围的绿色也是铜，不过外围的这些铜是与GND大地相连的。在“按键”和外围的铜之间是空隙（我们可以称为空隙d）。上图右边是左图的截面图，当没有手指接触时，只有一个电容Cp ，当有手指接触时，“按键” 通过手指就形成了电容Cf 。由于两个电容是并联的，所以手指接触“按键” 前后，总电容的变化率为
C% = ((Cp+Cf)-Cp)/Cp = Cf/Cp ………………公式1 下图更简单的说明了上述原理。 2．电容感应触摸器件的参数选择 弄清楚了上述原理后很自然的就会想到下面两个问题： ①空隙d的大小应该为多少呢？即“按键”与地之间的距离为多少？d 的大小会不会影响“按键”的性能？ ②“按键”的大小应该为多少呢？它的形状、大小会不会影响“按键”的性能呢？ 为了弄清楚这两个问题，我们首先介绍公式2：
在这个公式中d就是我们所说的空隙的间距，A表示的“按键”面积的大小，C表示没有手指接触按键时电容的大小Cp。显然，空隙间距d越大，Cp越小；面积A越大，Cp越大。已知手指触摸产生的电容范围为5~15pf，这是一个非常小的容值。当Cp非常小时，公式1中的C%将会比较大，也就是说MCU更加容易检测到这个电容值的变化。基于这种考虑，对于FR4 材料的PCB（1~1.5mm 厚度）板来说我们一般选取d=0.5mm，按键的面积A一般选取成人手指大小即可。 3．电路板底层的覆铜处理 前面我们说的都是在电路板的顶层如何绘制触摸按键。下面我们来看看电路板的底层如何覆铜。 首先，在电路板底层覆铜是很有必要的，这些接地的覆铜能够最大限度的降低触摸按键的噪声以及外部环境对触摸按键的影响。对于底层覆铜的方法一般有四种：完全不覆铜、25%网格覆铜、50%网格覆铜、100%实心覆铜。
基于STM8的电容感应式触摸按键方案在 电磁炉中的应用 1、引言 相较于机械式按键和电阻式触摸按键，电容式触摸按键不仅耐用，造价低廉，结构简单易于安装，防水防污，而且还能提供如滚轮、滑动条的功能。但是电容式触摸按键也存在很多的问题，因为没有机械构造，所有的检测都是电量的微小变化，所以对各种干扰敏感得多。ST 针对家电应用特别是电磁炉应用，推出了一个基于 STM8系列8位通用微控制器平台的电容式触摸感应方案，无需增加专用触摸芯片，仅用简单的外围电路即可实现电容式触摸感应功能，方便客户二次开发。 2、方案介绍 ST的电容式触摸按键方案通过一个电阻和感应电极的电容CX构成的阻容网络的充电/放电时间来检测人体触摸所带来的电容变化。如图1所示，当人手按下时相当于感应电极上并联了一个电容CT，增加了感应电极上的电容，感应电极进行充放电的时间会增加，从而检测到按键的状态。而感应电极可以直接在PCB板上绘制成按键、滚轮或滑动条的应用样式，也可以做成弹簧件插在PCB板上，即使隔着绝缘层（玻璃、树脂）也不会对其检测性能有所影响。 图1 STM8S电容式触摸按键的工作原理电磁炉是采用磁场感应电流的加热原理对食物进行加热。加热时，通过面板下方的线圈产生强磁场，磁力线穿过导磁体做的锅的底部时，锅具切割交变磁力线而在锅具底部产生涡流使锅底迅速发热，达到加热食物的目的。在本解决方案中采用44pin的STM8S105S4做按键显示板的主控芯片，控制13个按键的扫描、24个LED及一个4位数码管的显示、I2C与主板的通讯，并留有一个SWIM接口方便工程师调试之用（如图2）。
图2 电磁炉按键板原理 STM8S105S4采用的是ST高级STM8内核，具备3级流水线的哈佛结构，3.0~5.5V工作电压，内部16MHz RC可提供MCU 16MHz工作频率，提供低功耗模式和外设时钟关闭功能，共有34个I/O可用。 STM8S105S4 具有2KB的RAM和16KB的FLASH，还有可达30万次擦写次数的1KB EEPROM数据存储器。 3、电磁炉工作环境中的干扰 ①电磁干扰 电磁炉在加热锅的同时，也会在电路板上感应电极正向或反向的电流，从而会缩短或增长按键充放电时间，会对按键的检测造成很大影响，甚至产生误动作，常见的方法采用硬件屏蔽和过零点检测来消除电磁辐射对按键的影响。 硬件屏蔽 在STM8S的解决方案中，ST提供了感应电极和走线的设计规范和如图3所示的Driven Shield功能（在Shield线上提供与按键管脚相同的驱动信号，电极与Shield之间的寄生电容就不会被充放电），能有效地减少感应电极走线的寄生电容对按键灵敏度的影响。 图3 Driven Shield 过零点检测
电容式触摸感应按键技术原理及应用 2010-05-26 12:45:02| 分类：维修 | 标签： |字号大中小订阅 市场上的消费电子产品已经开始逐步采用触摸感应按键，以取代传统的机械式按键。针对此趋势，Silicon Labs公司推出了置微控制器(MCU)功能的电容式触摸感应按键(Capacitive Touch Sense)方案。电容式触摸感应按键开关，部是一个以电容器为基础的开关。以传导性物体（例如手指）触摸电容器可改变电容，此改变会被內置于微控制器的电路所侦测。 电容式触摸感应按键的基本原理 ◆Silicon Labs 现提供一种可侦测因触摸而改变的电容的方法 电容式触摸感应按键的基本原理就是一个不断地充电和放电的弛振荡器。如果不触摸开关，弛振荡器有一个固定的充电放电周期，频率是可以测量的。如果我们用手指或者触摸笔接触开关，就会增加电容器的介电常数，充电放电周期就变长，频率就会相应减少。所以，我们测量周期的变化，就可以侦测触摸动作。 具体测量的方式有二种： (一)可以测量频率，计算固定时间弛振荡器的周期数。如果在固定时间测到的周期数较原先校准的为少，则此开关便被视作为被按压。 (二)也可以测量周期，即在固定次数的弛周期间计算系统时钟周期的总数。如果开关被按压，则弛振荡器的频率会减少，则在相同次数周期会测量到更多的系统时钟周期。 Silicon Labs推出的C8051F9xx微控制器(MCU)系列，可通过使用芯片上比较器和定时器实现触摸感应按键功能，连接最多23个感应按键。而且无须外部器件，通过PCB走线/开关作为电容部分，由部触摸感应按键电路进行测量以得知电容值的变化。 ◆以Silicon Labs的MCU实现触摸感应按键 利用Silicon Labs其它MCU系列，仅需搭配无源器件，即可实现电容式触摸感应按键方案。与C8051F93x-F92x方案相比，唯一所需的外部器件是(3+N)电阻器，其中N是开关的数目，以及3个提供反馈的额外端口接点。C8051F93x-F92x之外，Silicon Labs其它MCU系列可直接连接12个开关，或者通过外部模拟多路复用器连接更多开关。 设计触摸感应按键开关 因为我们要侦测电容值的变化，所以希望变化幅度越大越好。现在，有三个主要因素会影响开关电容及变化幅度。 PCB上开关的大小、形状和配置
November 2013DocID17613 Rev 21/15 AN3236 Application note Guidelines to increase the number of touch sensing touchkeys Introduction The touch sensing libraries allow management of the following number of channels depending on the targeted device series : ? up to 24 channels when using devices from the STM32F0 and STM32F3 series.? up to 34 channels when using devices from the STM32L1 series.? up to 6 channels when using devices from the STM8L101 lines.? up to 20 channels when using devices from the STM8L151/152 and the STM8L162 lines.?up to 24 channels when using devices from the STM8S and STM8AF series. The guidelines detailed into this document aim to help designers to overcome channel number limitation. They describe tips and tricks to increase the number of touchkeys and/or to create a touchkey matrix by keeping the same targetted device.Table 1. Applicable products Type Applicable products Microcontrollers STM32F0 series, STM32F3 series, STM32L1 series, STM8L101 lines, STM8L151/152 lines, STM8L162 lines, STM8S series, STM8AF series. https://www.doczj.com/doc/0c12936573.html,

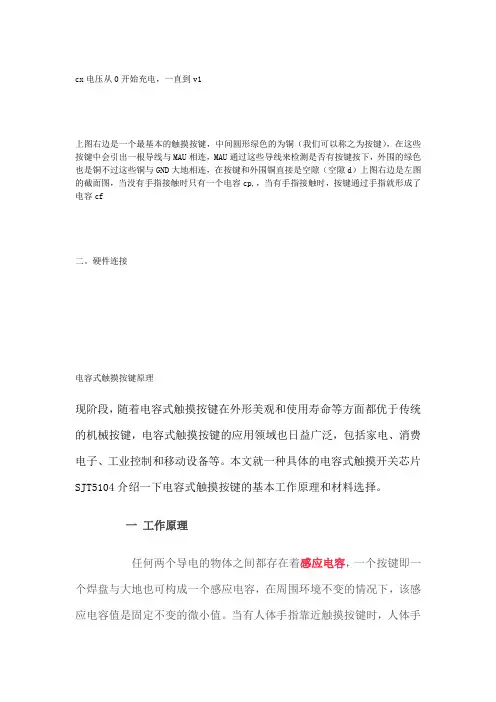

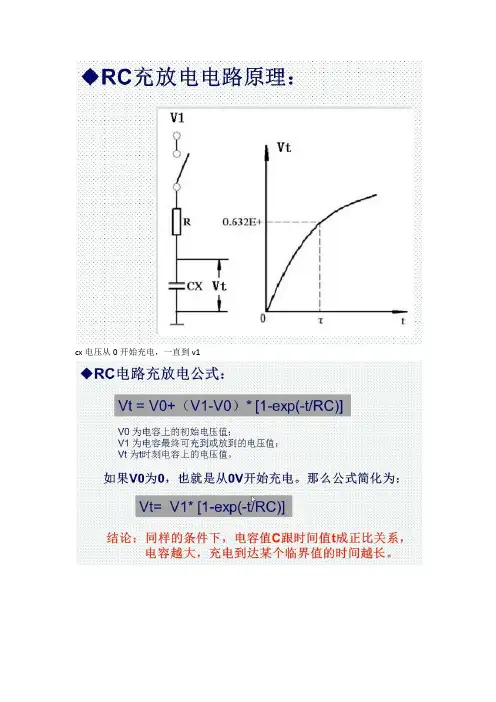

cx电压从0开始充电，一直到v1 上图右边是一个最基本的触摸按键，中间圆形绿色的为铜（我们可以称之为按键），在这些按键中会引出一根导线与MAU相连，MAU通过这些导线来检测是否有按键按下，外围的绿色也是铜不过这些铜与GND大地相连，在按键和外围铜直接是空隙（空隙d）上图右边是左图的截面图，当没有手指接触时只有一个电容cp,，当有手指接触时，按键通过手指就形成了电容cf 二。硬件连接 电容式触摸按键原理 现阶段，随着电容式触摸按键在外形美观和使用寿命等方面都优于传统的机械按键，电容式触摸按键的应用领域也日益广泛，包括家电、消费电子、工业控制和移动设备等。本文就一种具体的电容式触摸开关芯片SJT5104介绍一下电容式触摸按键的基本工作原理和材料选择。 一工作原理 任何两个导电的物体之间都存在着感应电容，一个按键即一个焊盘与大地也可构成一个感应电容，在周围环境不变的情况下，该感应电容值是固定不变的微小值。当有人体手指靠近触摸按键时，人体手
