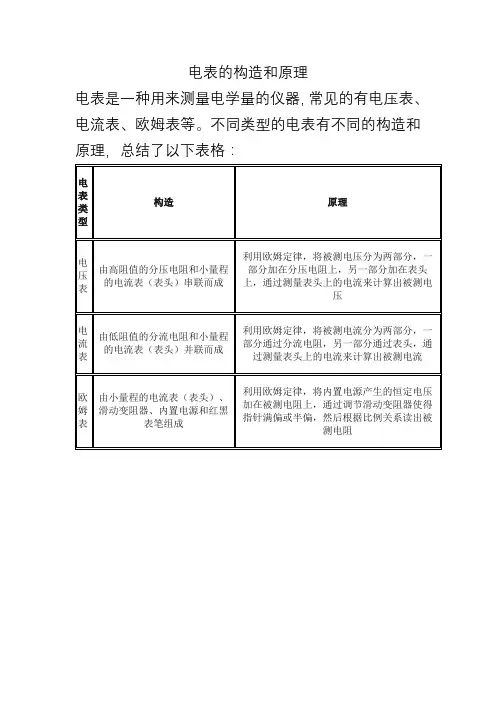

计量电能的仪表叫做电表（又称电度表、电能表）。电表是测量某一段时间内所消耗的电能，它是累计仪表。用电动系直流电表测量直流电能，用感应系交流电表测量交流电能。用在交流电流中的电表，可分为两大类：单相电表和三相电表。
那么在本文里我们先来了解下电表的结构
和电表的工作原理。
电表主要是由驱动部件、转动部分、制动部分和计算机构等组成。驱动部件由电压元件和电流元件组成。转动部分的铝制圆盘装在驱动部件和制动磁铁的空隙中，
1：铝制圆盘、2：串联线圈电磁铁、3：制动永久磁铁、4：并联线圈电磁铁、5：传到计数机构的齿轮、6：接线端子板
工作原理是：当电表接入被测电路后，被测电路电压加在电压线圈上，被测电路电流通过电流线圈后，产生两个交变磁通穿过铝盘，这两个磁通在时间上相同，分别在铝盘上产生涡流。由于磁通与涡流的相互作用而产生转动力矩，使铝盘转动。制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀
由于磁通与电路中的电压和电流成比例，因而铝盘转动与电路中所消耗的电能成比例，也就是说，负载功率越大，铝盘转得越快。铝盘的转动经过蜗杆传动计数器，计数器就自动累计线路中实际所消耗的电能。

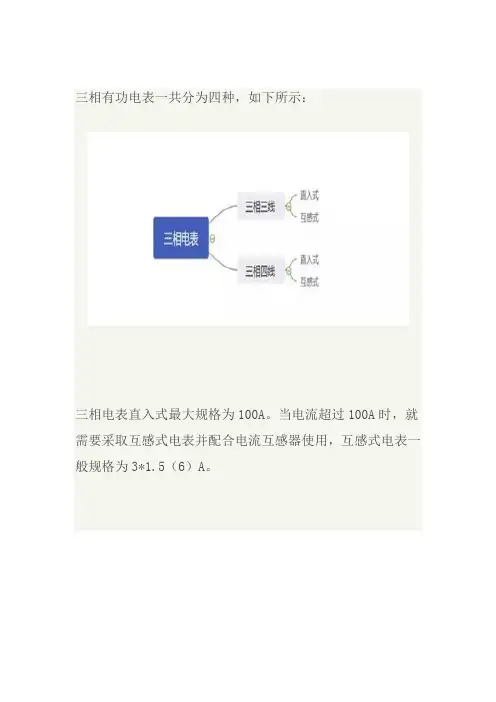

单相电表用于测量单相线路的电能。如测量三相四线制线路的电能，必须采用三元件三相电度表；测量三相三线制线路的电能，通常采用二元件三相电度表。无论是单相或三相电度表，它们的工作原理相同，只在电表的结构上有单元件和数个元件的区别
第一节感应式电能表 一、单相电能表的结构和工作原理 1.单相电能表的结构 电能表（俗称电度表）是一种计量某一段时间功率的仪表，单位为kwh（俗称“度”）。感应式电能表结构如图8 —1所示，主要元件有缠绕电流线圈的电流电磁铁1（电流元件）、缠绕电压线圈的电压电磁铁2（电压元件）、转动铝盘3、永久磁铁4、计数器5、接线端柱6 电流线圈的导线粗、匝数少，在电路中与负荷串联。电压线圈的匝数多、导线细，在电路中与负荷并联。 2.单相电能表的工作原理 半电備丧樓人霆流电路后.电压线圈的两端加上相电压几电流线圖通过奴载晦流九这时电压线圈中通过电流匚几在电压铁芯中产生了电压工作磁通扎：电流A 通过电流线圈时在电流铁芯屮产生『电说1：作磁通几 g 右穿过圆盘时，分别在圆盘匕感应出滞后于它们9（r的感应的电动势￡和匸“反和 X又分别在圆盘上产生了涡流h和人 由于电压工作A和电流匚作磁通产生的涡流匚电流工作磁通右和电圧工作磁通产生的涡流L在空间上不相觅合. 而且伍时闻上存在着相位歪，根据电磁学原理，它ffl分别为一対
R-!单相有功电能血的结构电说元件；？一电展兀件* 偌盘匚却一永久at饯： $—计歎器;：氐一擁拔端样 在时间上有相位差，且在空间相对位置不同的电流和磁通，因此都会产生电磁力的作用。这个力在圆盘上产生转动力矩，使电能表的圆盘按一个方向不停地转动。 二、电能表倍率及计算 每只电能表都有铭牌，在铭牌上标明制造厂名、电表型式、额定电流、额定电压、相数、准确度等级、每千瓦时的铝盘转数（即电 能表常数）。 电能表的倍率一般分两种，一种是由电能表结构决定的倍率，称电能表本身倍率，它等于电能表的齿轮比。如电能表只有一位小数，其齿轮比常数均为2500,,倍数实为1。另一种，当电能表经互感器接入时，其读数还要乘以电流和电压互感器的变比，即 电能表倍率二TV变比xTA变比x电能表本身倍率
一、机械式电度表的型号及其含义 电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。 如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。 1、类别代号: D--电度表 2、组别代号 表示相线：D--单相；S--三相三线；T--三相四线。 表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。 3、设计序号用阿拉伯数字表示 每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。 综合上面几点： DD--表示单相电度表：如DD971型DD862型 DS--表示三相三线有功电度表：如DS862，DS97l型 DT--表示三相四线有功电度表：如DT862、DT971型 DX--表示无功电度表：如DX97l、DX864型 DDS--表示单相电子式电度表：如DDS97l型 D丅S--表示三相四线电子式有功电度表：如DTS97l型 DDSY--表示单相电子式预付费电度表：如DDSY97l型 DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型 DSSD--表示三相三线多功能电度表：如DSSD97l型 4、基本电流和额定最大电流 基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。 如5(20)A即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5(20)A。 5、参比电压 指的是确定电度表有关特性的电压值 对于三相三线电度表以相数乘以线电压表示，如3x380V。 对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。 对于单相电度表则以电压线路接线端上的电压表示，如220V。 二、机械式三相四线电度表的读法 1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。 2、如果您的表输出是不带电流互感器的，那表上显示的读数就是您实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率就是100。以此类推，把表上显示的读数，再乘以这个倍率，就是您实际使用的电量数，单位为KWh(千瓦时：度)。即：实际用电量=实际读数×倍率 3、互感器如果不只绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。匝数，指互感器内圈导线的条数，不指外圈。 一般计量收费时，大多不计小数位的读数。
电子式电能表的结构和工作原理 第一节 机电式电能表的结构和工作原理 机电式电能表主要由感应式测量机构、光电转换器和分频器、计数器三大部分组成，工作原理框图如图3-1所示。 图3-1 机电式电能表的工作原理框图 感应式测量机构的主要作用是将电能信号转变为转盘的转数，具体的结构及工作原理已在第一章介绍。 光电转换器的作用是将正比于电能的转盘转数转换为电脉冲，此脉冲数也正比于被测电能，即应满足如下关系 111mn C N C W = = 式中 W ——为被测电能，kW ·h ； m ——为转换后输出的总脉冲数，imp ； n 1——代表每输出一个脉冲转盘应转动的圈数，r ／imp ； C ——电能表常数，r ／（kW ·h ）。 例如，某种机电式电能表的转盘每转一圈发出2个脉冲，即 n 1＝0.5r ／imp, 电能表常数C ＝1500r ／（kW ·h ），则每输出一个脉冲代表的电能数为 00033.03000 15.011500 1≈= ??= W （kW ·h ） 即这种机电式电能表每输出一个电脉冲代表负载耗电0.00033kW ·h 。 经过简单的光电转换得到的初始电能脉冲信号，由于波形不理想不能直接送至计数器计数或微处理器处理，还必须先经过整形放大、限幅限宽等一系列处理，如图3-2所示。 图3-2 光电转换器的工作原理图 分频器和计数器的主要作用是对经光电转换器转换成的脉冲信号进行分频、计数，从而得到所测量的电能。 由以上分析可以看出，光电转换器是机电式电能表的关键部分。因此，下面将着重
介绍光电转换器的结构和工作原理。 根据光电转换器的不同，机电式电能表可分为单向脉冲式和双向脉冲式两种类型。 一、单向脉冲式电能表 单向脉冲式电能表的光电转换器主要包括光电头和光电转换电路两部分。 1．光电头 光电头由发光器件和光敏器件组成。机电式电能表的光电头多采用红外发光二极管（简称“发光管”）和光敏三极管（简称“光敏管”），这样，外界的电磁波、可见光等干扰都不会影响信号的检测。具体的方法是通过在感应式测量机构的转盘上进行分度并做标记，如打孔、铣槽或印上黑色分度线条等，用穿透式或反射式光电头发射光束，采集转盘旋转时的标记得到初始脉冲。 两种典型光电头的安装结构如图3-3所示。图3-3（α）为穿透式光电头，在转盘上钻有若干个小孔，发光管和光敏管分别安装在转盘的上、下两侧，光敏管通过接收透射光产生脉冲输出。图3-3（b）是反射式光电头，在转盘边缘均匀地印有黑色分度线，发光管和光敏管安装在转盘的同一侧，光敏管通过接受反射光，产生脉冲输出。 (α) (b) 图3-3 光电头安装结构示意图 (α)穿透式；(b)反射式 发光管和光敏管都是光电转换器的主要器件，正确的选择和使用它们是决定光电转换器的质量及其实用性的关键。 2．光电转换电路 一种最基本的光电转换电路如图3-4所示。当光敏管接收到较强的光照时，处于导通状态，光电流增加，V1导通，作用到V2和V3组成的射极耦合放大器上，使输出电压呈高电平；反之，当光敏管接收到的光照较弱时，处于截止状态，相应的输出电压呈低电平。 图3-4 基本的光电转换电路 实用的光电转换电路还应具有误动作判断功能，以及将输出初始脉冲整形、放大、
电度表的接线图 电度表的接线图-单相-三相四线 单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线 ——图文JW原创 一、机械式电度表的型号及其含义。 电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。 如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。 1、类别代号: D--电度表 2、组别代号 表示相线：D--单相；S--三相三线；T--三相四线。 表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。 3、设计序号用阿拉伯数字表示。 每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。 综合上面几点： DD--表示单相电度表：如DD971型 DD862型 DS--表示三相三线有功电度表：如DS862，DS97l型 DT--表示三相四线有功电度表：如DT862、DT971型 DX--表示无功电度表：如DX97l、DX864型 DDS--表示单相电子式电度表：如DDS97l型 D丅S--表示三相四线电子式有功电度表：如DTS97l型
DDSY--表示单相电子式预付费电度表：如DDSY97l型 DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型 DSSD--表示三相三线多功能电度表：如DSSD97l型 4、基本电流和额定最大电流 基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。 如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。 5、参比电压 指的是确定电度表有关特性的电压值 对于三相三线电度表以相数乘以线电压表示，如3x380V。 对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。 对于单相电度表则以电压线路接线端上的电压表示，如220V。 二、机械式三相四线电度表的读法 1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。 2、如果您的表输出是不带电流互感器的，那表上显示的读数就是您实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率就是100。以此类推，把表上显示的读数，再乘以这个倍率，就是您实际使用的电量数，单位为KWh(千瓦时：度)。即：实际用电量=实际读数×倍率 3、互感器如果不只绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。匝数，指互感器内圈导线的条数，不指外圈。 一般计量收费时，大多不计小数位的读数。 三、一度电是多少 关于一度电的问题，举例说明，在用电器的额定电压下，一个1000瓦的用电器使用上一个小时就消耗1度电。如果1度电1元币，那么说，一个1000瓦的用
单相电能表的实物接线 单相电能表的实物接线 漏电开关的作用是：用于保护人体触电和设备绝缘破坏触电的故障。 漏电开关使用：在安装接线后，按下漏电保护器的漏电测试按纽，可制造一短暂人工漏电情况，以检验漏电保护器能否动作。测试按纽应每月试验一次，以检验漏电保护器之功能。在接地漏电情况下，漏电保护器自动跳闸。在故障未被清除之前，即使再把手推至“ON”的位置，也不能使电路重新接通，避免了人为错误地将故障电路接上。
； 单相电能表的实物接线 单相电能表的实物接线 漏电开关的作用是：用于保护人体触电和设备绝缘破坏触电的故障。 漏电开关使用：在安装接线后，按下漏电保护器的漏电测试按纽，可制造一短暂人工漏电情况，以检验漏电保护器能否动作。测试按纽应每月试验一次，以检验漏电保护器之功能。在接地漏电情况下，漏电保护器自动跳闸。在故
障未被清除之前，即使再把手推至“ON”的位置，也不能使电路重新接通，避免了人为错误地将故障电路接上。 ` 在图中，（a）图为主电路，通过当接触器KM1三对主触点把三相电源和电动机的定子绕组按顺相序L1、L 2、L3连接，，而KM2的三对主触点把三相电源和电动机的定子绕组按反相序L3、L2、L1连接，使电动机 可以实现正反两个方向上的运行。 而图（b）中，按下正转起动按钮SB2，接触器KM1线圈通电且自锁，主触点闭合使电动机正转，按下停止按钮SB1，接触器KM1线圈断电，主触点断开，电动机断电停转。再按下反转起动按钮SB3，接触器K M2线圈通电且自锁，主触点闭合使电动机反转。但是在（b）图中，若按下正转起动按钮SB2再按下反转起动按钮SB3，或者同时按下SB2和SB3，接触器KM1和KM2线圈都能通电，两个接触器的主触点都会闭合，造成主电路中两相电源短路，因此，对正反转控制线路最基本的要求是：必须保证两个接触器不能同时工作，以防止电源短路，即进行互锁，使同一时间里只允许两个接触器中一个接触器工作。 所以在图（c）中，接触器KM1 、KM2线圈的支路中分别串接了对方的一个常闭辅助触点。工作时，按下正转起动按钮SB2，接触器KM1线圈通电，电动机正转，此时串接在KM2线圈支路中的KM1常闭触点断开，切断了反转接触器KM2线圈的通路，此时按下反转起动按钮SB3将无效。除非按下停止按钮SB1，接 触器KM1线圈断电，KM1常闭触点 复位闭合，再按下反转起动按钮SB3实现电动机的反转，同时，串接在KM1线圈支路中的KM2常闭触点 断开，封锁了接触器KM1使它无法通电。 这样的控制线路可以保证接触器KM1 、KM2不会同时通电，这种作用称为互锁，这两个接触器的常闭触点称为互锁触点，这种通过接触器常闭触点实现互锁的控制方式称为接触器互锁，又称为电气互锁。
电子电度表功率表工作原理及窃电 当电度表接入被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成一个交变的磁通，这个磁通的一部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中；同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成一个交变磁通Φi，这个磁通由U形成铁芯的一端由下至上穿过铝盘，然后又由上至下穿过铝盘回到U 电子电度表功率表工作原理及窃电 当电度表接入被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成一个交变的磁通，这个磁通的一部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中；同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成一个交变磁通Φi，这个磁通由U形成铁芯的一端由下至上穿过铝盘，然后又由上至下穿过铝盘回到U形铁芯的另一端。电度表的电路和磁路如图6-3所示，其中回磁板4是由钢板冲制而成的，它的下端伸入铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈工作磁通的回路。 传统电度表指感应式的机械电度表(简称感应表或机械表)，其工作原理是利用电压和电流线圈在铝盘上产生的涡流与
交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。故电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成。由电度表的作用原理知，改变输入电度表的电流、电压、相位以及改变电度表的转速、齿轮变比等均可以达到窃电的目的。下面分改变电度表的电气参数（电流、电压、相位）和机械参数（转速、齿轮变比）两方面对常用窃电方法进行剖析。 电气方法 窃电手段之一:短路电度表的电流线圈 这种作案方法通常是在电度表内部或外部用导线将电流线圈短接，较隐蔽的做法是用准备好的两头带针的导线分别插入电流线圈的入出两端，使流入电度表的电流减小。这种方法可以使电度表转速变慢而达到窃电的目的。很多人认为这种方法可以使电度表停转，实际上不能，因为电度表电流线圈电阻很小，外部用导线短路后，短路导线只能分去流入电流线圈的部分电流，电度表照样会转，只是少计了短路导线分去的部分负荷。故对这样的窃电方法仅靠观察电度表会不会转来判断用户有无窃电是不对的。
单相电度表工作原理 单相电度表工作原理 当电度表接入被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成一个交变的磁通，这个磁通的一部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中；同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成一个交变磁通Φi，这个磁通由U形成铁芯的一端由下至上穿过铝盘，然后又由上至下穿过铝盘回到U形铁芯的另一端。电度表的电路和磁路如图6-3所示，其中回磁板4是由钢板冲制而成的，它的下端伸入铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈工作磁通的回路。 图4 铝盘上的磁通和涡流] 图6-3 电度表的电路和磁路 （a）铁芯结构（b）电路和磁路
1—电流元件铁芯 2电压元件铁芯 3—铝盘 4—回磁板由于穿过铝盘的两个磁通是交流磁通，而且是在不同位置穿过铝盘，因此就在各自穿过铝盘的位置附近产生感应涡流，如图所示，这两个磁通与这些涡流的相互作用，便在铝盘上产生推动铝盘转动的转动力矩。可以证明：作用于铝盘的转动力矩M P与被测电路的有功功率成正比。即 (6-1) 式中，K为一比例常数。Φ是I与U的相位差。当铝盘在转动力矩的作用下开始转动时，切割穿过它的永久磁铁的磁通Φf，将在其上产生一个涡流i f。这个涡流与永久磁铁的相互作用，将产生一个作用于铝盘与其转动方向相反的力矩M f，称为制动力矩。显然，铝盘转动越快，切割穿过它的磁力线就越快，所引起的磁通变化率就越大，产生的涡流越大，则制动力矩就越大；所以制动力矩和铝盘的转速n （转/秒）成正比，即 (6-2) 式中，k为一比例常数。由此说明，制动力矩是一个动态力矩，当铝盘不动时，制动力矩不存在。制动力矩是随铝盘的转动而产生的，并随转速增大而增大，其方向总是和铝盘的，转动方向相反。 当铝盘在转动力矩的作用下开始转动后，随着转速的增加，其制动力矩不断增加，直到制动力矩与转动力矩相平衡。此时，作用于铝
电度表接线及工作原理 单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线 一、机械式电度表的型号及其含义 电度表型号是用字母和数字的排列来表示的，内容如下： 类别代号+组别代号+设计序号+派生号。如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。 1、类别代号: D--电度表 2、组别代号 表示相线：D--单相；S--三相三线；T--三相四线。 表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。 3、设计序号用阿拉伯数字表示。 每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。 综合上面几点： DD--表示单相电度表：如DD971型DD862型 DS--表示三相三线有功电度表：如DS862，DS97l型 DT--表示三相四线有功电度表：如DT862、DT971型 DX--表示无功电度表：如DX97l、DX864型 DDS--表示单相电子式电度表：如DDS97l型 D丅S--表示三相四线电子式有功电度表：如DTS97l型 DDSY--表示单相电子式预付费电度表：如DDSY97l型 DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型 DSSD--表示三相三线多功能电度表：如DSSD97l型 4、基本电流和额定最大电流 基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。 如5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如3x5(20)A。 5、参比电压 指的是确定电度表有关特性的电压值 对于三相三线电度表以相数乘以线电压表示，如3x380V。 对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。 对于单相电度表则以电压线路接线端上的电压表示，如220V。 二、机械式三相四线电度表的读法 1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。 2、如果您的表输出是不带电流互感器的，那表上显示的读数就是您实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率就是100。以此类推，把表上显示的读数，再乘以这个倍率，就是您实际使用的电量数，单位为
单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线 ——图文JW原创 一、机械式电度表的型号及其含义。 电度表型号是用字母和数字的排列来表示的，内容如下：类别代号+组别代号+设计序号+派生号。 如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。 1、类别代号: D--电度表 2、组别代号 表示相线：D--单相；S--三相三线；T--三相四线。 表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。 3、设计序号用阿拉伯数字表示。 每个制造厂的设计序号不同，如长纱希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等。 综合上面几点： DD--表示单相电度表：如DD971型 DD862型 DS--表示三相三线有功电度表：如DS862，DS97l型 DT--表示三相四线有功电度表：如DT862、DT971型 DX--表示无功电度表：如DX97l、DX864型 DDS--表示单相电子式电度表：如DDS97l型，DDS156型电子式单相电能表 DTS--表示三相四线电子式有功电度表：如DTS97l型 DDSY--表示单相电子式预付费电度表：如DDSY97l型 DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型 DSSD--表示三相三线多功能电度表：如DSSD97l型 4、基本电流和额定最大电流

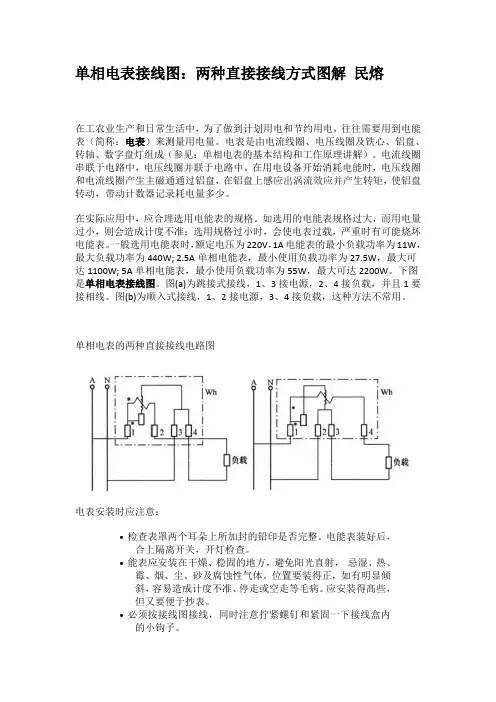

基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。 如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。 5、参比电压 指的是确定电度表有关特性的电压值 对于三相三线电度表以相数乘以线电压表示，如3x380V。 对于三相四线电度表则以相数乘以相电压或线电压表示，如3x220/380V。 对于单相电度表则以电压线路接线端上的电压表示，如220V。 二、机械式三相四线电度表的读法 1、如果您的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度就是小数点后的读数；如果是带有红色读数框的，那红色读数框所显示的就是小数。 2、如果您的表输出是不带电流互感器的，那表上显示的读数就是您实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率就是100。以此类推，把表上显示的读数，再乘以这个倍率，就是您实际使用的电量数，单位为KWh(千瓦时：度)。即：实际用电量=实际读数×倍率 3、互感器如果不只绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。匝数，指互感器内圈导线的条数，不指外圈。 一般计量收费时，大多不计小数位的读数。 三、一度电是多少 关于一度电的问题，举例说明，在用电器的额定电压下，一个1000瓦的用电器使用上一个小时就消耗1度电。如果1度电1元钱，那么说，一个1000瓦的用电器使用上一个小时就花掉1元钱。例如，一只电饭煲，它的说明书上标1000W220V，那么这只电饭煲在家里用上一小时就花掉1元钱。 四、机械式单相电度表的接法 1、单相电度表的构成及电路原理图 单相有功电度表（简称：单相电度表）由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。单相电度表共有5个接线端子，其中有两个端子在表的内部用连片短接，所以，单相电度表的外接端子只有4个，即1、2、3、4号端子。由于电度表的型号不同，各类型的表在铅封盖内都有4各端子的接线图。原理图如下
电表的工作原理 电能表的工作原理是：当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大。即转矩的大小跟负载消耗的功率成正比。功率越大，转矩也越大，铝盘转动也就越快。铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。负载所消耗的电能与铝盘的转数成正比。铝盘转动时，带动计数器，把所消耗的电能指示出来。这就是电能表工作的简单过程。 单相电子式电能表的工作原理，及如何接线 该表接线图只有两种 第一种： 参比电压220V 参比频率50Hz 基本电流1.5(6) 2.5(10) 5(20) 1 和 2 接电网电流互感器的次级 3 火进（出） 4 零进（出） 第二种： 参比电压220V
参比频率50Hz 基本电流5(30) 10(40) 15(60) 20(80) 1 火进 2 火出 3 零进 4 零出 家用单相电子式电度表的工作原理及原理图 电子式电度表是利用电子电路，芯片来测量电能的，用分压电阻或电压互感器将电压信号变成可用于电子测量的小信号，用分流器或电流互感器将电流信号变成可用于电子测量的小信号，利用专用的电能测量芯片将变换好的电压，电流信号进行模拟或数字乘法，并对电能进行累计，然后输出频率与电能成正比的脉冲信号。脉冲信号驱动步进马达带动机械计度器显示，或送微机处理后进行数码显示。 单相电子式载波预付费电能表IC卡表的工作原理？
电子式电能表工作原理与基本结构 1、电子式电能表按其工作原理的不同，可分为模拟乘法器型电子式电能表和数字乘法器型电子式电能表。 2、一般来说，电子式电能表由六个部分组成：电源单元、电能测量单元、中央处理单元(单片机) 、显示单元、输出单元、通信单元。 3、正常供电时，电子式电能表的工作电源通常有三种实现方式：工频电源(即变压器降压) 、阻容电源(电阻和电容降压) 、开关电源。 4、电子式电能表的显示单元主要分为LED数码管和LCD液晶显示器两种，后者功耗低，并支持汉字显示。 5、电子式电能表的关键部分是(C)。 A)工作电源B)显示器C)电能测量单元D)单片机 ※乘法器是电能测量单元的核心组成部分，分为模拟乘法器(热电转换型、霍尔效应型、时分割型)、数字乘法器(A/D型)。 6、时分割乘法器是许多电子式电能表的关键部分，它通常由三角波发生器、比较器、调制器、滤波器四个部分组成。 7、若某电子式电能表的启动电流是0.01Ib，过载电流是6Ib，则A/D型的电能表要求A/D 转换器的位数可以是(A)。 A)10 B)9 C)11 D)8 ※A/D的位数取决于Imax和Imin的比值，6÷0.01=600，而29＜600＜210，即要求A/D的位数至少是10位。 8、U/F(电压/频率)转换器组成的电能测量单元，其作用是产生正比于有功功率的电能脉冲。 9、采用电阻网络作为电能表的电压采样器的最大特点是线性好和成本低，缺点是无法实现电气隔离。采用电压互感器的最大优点是可实现初级和次级的电气隔离，并可提高电能表的抗干扰能力，缺点是成本高。 10、试简单描述检定无源脉冲电能表误差。 答：通常在脉冲正端施加一个VDD=＋5～12V的直流电源，有的现场校验仪或电能表检定装置具有这一电源，中间串联R=5～10Ω的电阻，再输入给检定脉冲回路。 11、单片机就是将微型计算机所具备的几个基本功能，如中央处理单元CPU 、程序存储器ROM 、数据存储器RAM 、定时计数器Timer/Counter 、输入输出接口I/O 等，集成到一块芯片中而构成小型计算机。 12、单片机的总线可以分为三种：地址总线AB 、数据总线DB 、控制总线CB 。 13、单片机按数据总线的宽度可分为四种类型：4 、8 、16 、32 。目前最为流行采用的是8位。 14、在同一时刻可以同时发送和接收数据的串行通信模式称为(B)。 A)半双工B)全双工C)单工 15、I2C总线以1根串行数据线SDA 和1根串行时钟线SCL 实现了全双工的同步数据传输。 16、请举出几种典型的电能表的通信方式。 答：电子式多功能电能表与外界的通信方式大都采用串行异步半双工的通信方式，通信接口主要有RS-232-C、RS-485和直接光学接口三种方式。 电子式电能表误差及其调整 1、电子式电能表的误差主要分布在(A、B、C) A)分流器B)分压器C)乘法器D)CPU ※电子式电能表的误差来源，主要分布在电流采样器(分为分流器和电流互感器两种)、电压
单项选择题 3．3.1-1001、我们通常所说的一只5（20）A、220V单相电能表，这儿的5A是指这只电能表的（ A ）。 A、标定电流 B、额定电流 C、瞬时电流 D、最大额定电流出处：电能计量（国家电网公司生产技能人员职业培训通用教材）感应式电能表的结构和工作原理----铭牌（4）（第6页） 3．3.1-1002、某电能表常数为2000imp/kwh，测得10转的时间为12s，则功率为（ C ）kW。 A、6 B、3 C、1.5 D、12 出处：电能计量（国家电网公司生产技能人员职业培训通用教材）感应式电能表的结构和工作原理----一、工作原理（2）（第9页）c=n/pt即p=n/ct=10*3600/2000*12=1.5 3．3.1-1003、有功电能表是用来计量电能的有功部分即视在功率的有功分量和时间的（ D ）。 A、总和 B、差距 C、积分 D、乘积 出处：电能计量（国家电网公司生产技能人员职业培训通用教材）感应式电能表的结构和工作原理----一、工作原理（2）（第9页） 3．3.1-1004、长寿命技术电能表采用磁力轴承系统，必须保证轴承磁钢的磁力（ A ）和磁性长期稳定不变，才能确保电能表的精度和
寿命。 A．均匀 B．大 C．尽量小 D．集中性好 出处：电能计量（国家电网公司生产技能人员职业培训通用教材）长寿命技术电能表（第15页） 3．3.1-1005、（ D ）是电子式电能表的核心。 A、单片机 B、脉冲输出电路 C、看门狗电路 D、乘法器出处：电能计量（国家电网公司生产技能人员职业培训通用教材）电子式电能表（第19页） *3．3.1-1006、最大需量表测得的最大值是指电力用户在某一段时间内负荷功率的（ C ）。 A、最大值 B、平均值 C、按规定时限平均功率的最大值 D、最大峰值 出处：电能计量（国家电网公司生产技能人员职业培训通用教材）电子式电能表的分类及功能（第21页） 3．3.1-1007、复费率电能表为电力部门实行（ C ）提供技术手段。 A.两部制电价 B.各种电价 C.分时电价 D.先买电后用电 出处：电能计量（国家电网公司生产技能人员职业培训通用教材）电子式电能表的分类及功能（第25页）
电度表的工作原理 我们知道，电度表是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。故电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成。 单相电表，则一般是民用，接220V的设备。 家庭电路用来给各种家用电器供电。 家庭电路里如何连接： 家庭电路有进户线、电能表、电闸、保险装置等构成。 家庭电路中的各种用电器的通断，都不能影响其他用电器。所以家用电器是并联接入电路的。 （1）进户线． 进户线有两极，其中一根是火线，一根是零线，家庭电路中的零线一般是接地的，因此零线与大地（地线）之间不存在电压；但火线与零线之间存在220V电压，只是一会儿电流由火线经用电器流入零线，一会儿电流又由零线经用电器流入火线，如此按一定频率变化，即我们家庭电路使用的是交流电． 为了保证某个电器发生故障后不影响其它电器的工作，各个电器都应是一端接在火线上，另一端接在零线上，即这些电器之间是并联关系，一个支路发生故障其它支路仍能工作，所以台灯坏了，并不会影响电视机等其它电器的工作． （2）电能表 电能表示用来测量用户在一定时间内消耗多少电能的装置。 电能表要装在家庭电路的干路上。 电能表能否安装在图1的“E”和“F”之间？ 某电能表上标有“220V，10A”字样，这是什么意思？ 电能表上的“1500r／kWh”字样表示什么意思？ 电能表的铭牌
电能表上标有“220V，10A”的字样表示：额定电压是220V，额定电流是10A，可以用在最大功率为220V×10A＝2 200W的家庭电路中。 电能表上的“1500r／kWh”字样表示消耗每千瓦时的电功，电能表转动1 500转。 （3） 保险丝现在生活水平日益提高，越来越多的人有能力购买各种电器，但我们能否无限制地增加家用电器呢？ 分析：由于各个电器是并联的，同时使用的电器越多，干路（即进户的火线和零线）上的电流就越大．但进户线是有一定规格的，只能允许某个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾，造成生命财产的危险．在火线和零线上分别串入两根保险丝，就可以在电流超过进户线的允许值时，保险丝自动熔断，切断干路电流，使所有电器停止工作，避免发生火灾，同时提醒用户：你目前同时使用的电器过多了，由此可见，我们在使用电器时一定要注意干路电流的允许值，不能无限制增加同时工作的电器数量． 保险丝是怎样对电路起到保护作用的？ 分析：保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的．当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作． 因此在供电正常情况下，家中所有电器同时停止工作，往往意味着保险丝熔断了． 有些用户为了自家用电方便，私自将保险丝换成粗的（允许通过的电流大）或干脆换成铁丝或铜丝，这样使用大功率电器时，保险丝就不会断了．但这种做法引起的后果是极其危险的，曾经就有这样的事例；干路中电流大到已使火线和零线成为两条火龙，并且沿着各个支路蔓延开去，而保险丝却安然无恙，根本没有切断电源，起到保险的作用． （4）插座接地 既然各个电器都是并联在火线与零线之间，我们怎样才能将电器并联上去呢？ 在我们房间的墙壁上往往有电源插孔这就是插座。插座的每个孔中都有金属片，若插孔是两个孔的，那么其中一个孔中的金属片连接火线，另一个孔中的金属片连零线．当电器的插头插入插座时，插头的金属片与插座的金属片相接触，电器就通上电了． 对于三孔插座，一般孔“2”接火线，孔“3”接零线，孔“1”接地，为什么要设计这样的插座呢？我们家中的洗衣机、饮水机等电器的外壳本来是与火线绝缘的，但如果天长日久绝缘被破坏，外壳就会与火线相连，人站在地上，人与外
