实验指导书思考题及答案 实验2.6 电压比较器电压比较器、、波形发生电路 实验实验预习预习 1）理论计算图2-23电路中，上限门电压U T+= 0.73V ；下限门电压U T—= -0.73V 。答：112OH T RU U R R +=+, 112 OL T RU U R R ?=+，其中U OH =8V ，U OL = - 8V 2）计算 RC 正弦波发生器（图2-24）的输出振荡频率fo= 159Hz 。 答：12f RC π=，其中R=10K ，C=0.1μF 。 实验总结 1、总结电压比较器的工作原理。 答：比较器是一种用来比较输入信号ui 和参考信号U REF 的电路。这时运放处于开环状态，具有很高的开环电压增益，当ui 在参考电压U REF 附近有微小的变化时，运放输出电压将会从一个饱和值跳变到另一个饱和值。 2、将滞回比较器的门限电压理论值和实测值进行比较 ，并分析误差原因。 答：门限电压理论值为112OH T RU U R R += +，112 OL T RU U R R ?=+。稳压二极管稳压值不是正好±8V ，电阻R 1和R 2阻值的误差。 3、思考题：当滞回比较器输入交流信号U im 值小于门限电压U T 时，比较器输出会出现什么情况？ 答：比较器的输出不会发生跳变，输出为保持为-8V 或者+8V 。 表2-20 选定正确的操作方法（正确的在方框内画√，错误的在方框内画×） 项 目 操作方法 运算放大器使用 运算放大器使用时须提供直流电源（±12V 和地）（√） 运算放大器须检测好坏，方法是开环过零（√） 电压比较器仍须要调零（╳） 滞回比较器 利用滞回比较器将输入的正弦波转换为输出的矩型波，对输入信号幅值大小没有要求（╳）
近代物理实验报告 指导教师：得分： 实验时间：2009 年11 月23 日，第十三周，周一，第5-8 节 实验者：班级材料0705 学号200767025 姓名童凌炜 同组者：班级材料0705 学号200767007 姓名车宏龙 实验地点：综合楼503 实验条件：室内温度℃，相对湿度%，室内气压 实验题目：微波光学实验 实验仪器：（注明规格和型号） 微波分光仪，反射用金属板，玻璃板，单缝衍射板 实验目的： 1.了解微波分光仪的结构,学会调整并进行试验. 2.验证反射规律 3.利用迈克尔孙干涉仪方法测量微波的波长 4.测量并验证单缝衍射的规律 5.利用模拟晶体考察微波的布拉格衍射并测量晶格数 实验原理简述： 1.反射实验 电磁波在传播过程中如果遇到反射板,必定要发生反射.本实验室以一块金属板作为反射板,来研究当电磁波以某一入射角投射到此金属板上时所遵循的反射规律。 2.迈克尔孙干涉实验 在平面波前进的方向上放置一块45°的半透半反射版,在此板的作 用下,将入射波分成两束,一束向A传播,另一束向B传播.由于A,B 两板的全反射作用,两束波将再次回到半透半反板并达到接收装置 处,于是接收装置收到两束频率和振动方向相同而相位不同的相干 波,若两束波相位差为2π的整数倍,则干涉加强;若相位差为π的奇 数倍,则干涉减弱。 3.单缝衍射实验 如图,在狭缝后面出现的颜射波强度并不均匀,中央最强,同时也最 宽,在中央的两侧颜射波强度迅速减小,直至出现颜射波强度的最小 值,即一级极小值,此时衍射角为φ=arcsin(λ/a).然后随着衍射角的增
大衍射波强度也逐渐增大,直至出现一级衍射极大值,此时衍射角为 Φ=arcsin(3/2*λ/a ),随着衍射角度的不断增大会出现第二级衍射极小值,第二级衍射极大值,以此类推。 4. 微波布拉格衍射实验 当X 射线投射到晶体时,将发生晶体表面平面点阵散射和晶体内部平面点阵的散射,散射线相互干涉产生衍射条纹,对于同一层散射线,当满足散射线与晶面见尖叫等于掠射角θ时,在这个方向上的散射线,其光程差为0,于是相干结果产生极大,对于不同层散射线,当他们的光程差等于波长的整数倍时,则在这个方向上的散射线相互加强形成极大,设相邻晶面间距为d,则由他们散射出来的X 射线之间的光程差为CD+BD=2dsin θ,当满足 2dsin θ=K λ,K=1,2,3…时,就产生干涉极大.这就是布拉格公式,其中θ称为掠射角,λ为X 射线波长.利用此公式,可在d 已测时,测定晶面间距;也可在d 已知时,测量波长λ,由公式还可知,只有在 <2d 时,才会产生极大衍射 实验步骤简述： 1. 反射实验 1.1 将微波分光仪发射臂调在主分度盘180°位置,接收臂调为0°位置. 1.2 开启三厘米固态信号发射器电源,这时微安表上将有指示,调节衰减器使微安表指示满刻度. 1.3 将金属板放在分度小平台上,小分度盘调至0°位置,此时金属板法线应与发射臂在同一直线上, 1.4 转动分度小平台,每转动一个角度后,再转动接收臂,使接收臂和发射臂处于金属板的同义词,并使接收指示最大,记下此时接收臂的角度. 1.5 由此,确定反射角,验证反射定律,实验中入射角在允许范围内任取8个数值,测量微波的反射角并记录. 2. 迈克尔孙干涉实验 2.1 将发射臂和接收臂分别置于90°位置,玻璃反射板置于分度小平台上并调在45°位置,将两块金属板分别作为可动反射镜和固定反射镜. 2.2两金属板法线分别在与发射臂接收臂一致,实验时,将可动金属板B 移动到导轨左端,从这里开始使金属板缓慢向右移动,依次记录微安表出现的的极大值时金属板在标尺上的位置. 2.3 若金属板移动距离为L,极大值出现的次数为n+1则,L )2 ( λn ,λ=2L/n 这便是微波的波长,再令金属板反向移动,重复上面操作,最后求出两次所得微波波长的平均值. 3. 单缝衍射实验 3.1 预先调整好单缝衍射板的宽度(70mm),该板固定在支座上,并一起放到分度小平台上,单缝衍射板要和发射喇叭保持垂直, 3.2 然后从衍射角0°开始,在单缝的两侧使衍射角每改变1°,读一次表头读数,并记录.
实验原理：（略） 实验仪器： 光具座、氦氖激光器、白色像屏、作为物的一维、二维光栅、白色像屏、傅立叶透镜、小透镜 实验内容与数据分析 1．测小透镜的焦距f 1 （付里叶透镜f 2=45.0CM ） 光路：激光器→望远镜（倒置）（出射应是平行光）→小透镜→屏 操作及测量方法：打开氦氖激光器，在光具座上依次放上扩束镜，小透镜和光屏，调节各光学元件的相对位置是激光沿其主轴方向射入，将小透镜固定，调节光屏的前后位置，观察光斑的会聚情况，当屏上亮斑达到最小时，即屏处于小透镜的焦点位置，测量出此时屏与小透镜的距离，即为小透镜的焦距。 112.1913.2011.67 12.3533 f cm ++= = 0.7780cm σ= = 1.320.5929 p A p t t cm μ=== 0.68P = 0.0210.00673 B p B p t k cm C μ?==?= 0.68P = 0.59cm μ== 0.68P = 1(12.350.59)f cm =± 0.68P =
2．利用弗朗和费衍射测光栅的的光栅常数 光路：激光器→光栅→屏（此光路满足远场近似） 在屏上会观察到间距相等的k 级衍射图样，用锥子扎孔或用笔描点，测出衍射图样的间距，再根据sin d k θλ=测出光栅常数d （1）利用夫琅和费衍射测一维光栅常数； 衍射图样见原始数据； 数据列表： sin || i k Lk d x λλ θ= ≈ 取第一组数据进行分析： 2105 13 43.0910******* 4.00106.810d m ----????==?? 210 523 43.0910******* 3.871014.110d m ----????==?? 2105 33 43.0910******* 3.95106.910d m ----????==?? 210 543 43.0910******* 4.191013.010 d m ----????==?? 554.00 3.87 3.95 4.19 10 4.0025104 d m m --+++= ?=? 61.3610d m σ-=? 忽略b 类不确定度：
简要说明：本实验所有内容是经过^一年的使用并完善后的定稿；已经出版的较为成熟的内容，希望同学们主要参考本实验内容进行实验。 实验一常用电子仪器使用 为了正确地观察电子技术实验现象、测量实验数据，实验人员就必须学会常用电子仪器及设备的正确使用方法，掌握基本的电子测试技术，这也是电子技术实验课的重要任务之一。在电子技术实验中，所使用的主要电子仪器有：SS-7804型双踪示波器，EE-1641D函数信号发生器，直流稳压电源，DT89C型数字万用表和电子技术实验学习机。学习上述仪器的使用方法是本实验的主要内容，其中示波器的使用较难掌握，是我们学习的重点，要进行反复的操作练习，达到熟练掌握的目的。 一、实验目的 1. 学习双踪示波器、函数信号发生器、直流稳压电源的正 确使用方法。 2. 学习数字万用表的使用方法及用数字万用表测量元器 件、辩别二极管和三极管的管脚、类型。 3. 熟悉实验装置，学会识别装置上各种类型的元件。 二、实验内容
（一）、示波器的使用 1. 示波器的认识 示波器是一种测量、观察、记录电压信号的仪器，广泛应用于电子技术等领域。随着电子技术及数字处理技术的发展，示波器测量技术日趋完善。示波器主要可分为模拟示波器和数字存贮示波器两大种类。 模拟示波器又可分为：通用示波器、取样示波器、光电存储示波器、电视示波器、特种示波器等。数字存贮示波器也可按功能分类。 即便如此，它们各有各的优点。模拟示波器的优点是： ?可方便的观察未知波形，特别是周期性电压波形； ?显示速度快； ?无混叠效应； ?投资价格较低廉。 数字示波器的优点是： ?捕捉单次信号的能力强； ?具有很强的存储被测信号的功能。 示波器的主要技术指标： ①. 带宽：带宽是衡量示波器垂直系统的幅频特性，它 指的是输入信号的幅值不变而频率变化，使其显示波形的幅度 下降到3dB时对应的频率值。 ②. 输入信号范围： ③. 输入阻抗： ④. 误差： ⑤. 垂直灵敏度：指垂直输入系统的每格所显示的电压
测非线性电阻的伏安特性 [ 思考题] ： ⒈从二极管伏安特性曲线导通后的部分找出一点，根据实验中所用的电表，试分析若电流表内接，产生的系统误差有多大？如何对测量结果进行修正？ 答：如图5.9-1 ，将开关接于“ 1”，称电流表内接法。由于电压表、电流表均有内阻（设为R L与R A），不能严格满足欧姆定律，电压表所测电压为（R L＋R A）两端电压，这种“接入误差”或“方法误差”是可以修正的。 V 测出电压V和电流I ，则I＝R L＋R A， V 所以R L＝I－R A＝R L′＋R A ①。 接入误差是系统误差，只要知道了R A，就可把接入误差计算出来加以修正。通常是适当选择电表和接法，使接入误差减少至能忽略的程度。 由①式可看出，当R A<
迈克尔逊干涉仪的使用 [ 预习思考题 ] 1 、根据迈克尔逊干涉仪的光路，说明各光学元件的作用。 答：在迈克尔逊干涉仪光路图中（教材Ｐ １８１图 5.13--4），分光板 G 将光 线分成反射与透射两束； 补偿板 G / 使两束光通过玻璃板的光程相等； 动镜 M １ 和定镜 M ２ 分别反射透射光束和反射光束；凸透镜将激光汇聚扩束。 2、简述调出等倾干涉条纹的条件及程序 式测定λ，就必须使 M １馆和 M 2 /（M 2 的虚像）相互平行，即 M １ 和 M 2 相互 垂直。另外还要有较强而均匀的入射光。调节的主要程序是： ① 用水准器调节迈氏仪水平；目测调节激光管（本实验室采用激光光源） 中心轴线，凸透镜中心及分束镜中心三者的连线大致垂直于定镜 M ２ 。 ② 开启激光电源，用纸片挡住 M １ ，调节 M ２背面的三个螺钉，使反射光点 中最亮的一点返回发射孔； 再用同样的方法， 使 M １ 反射的最亮光点返回发 射孔，此时 M １ 和 M 2 / 基本互相平行。 ③ 微调 M ２ 的互相垂直的两个拉簧，改变 M ２ 的取向，直到出现圆形干涉 条纹，此时可以认为 M １ 与 M ２/ 已经平行了。同方向旋动大、小鼓轮，就可 以观察到非定域的等倾干涉环纹的“冒”或“缩” 。 3 、读数前怎样调整干涉仪的零点？ 答：按某一方向旋动微调鼓轮，观察到圆环的“冒”或“缩”后，继续 第 2 页 共 21 页 按原方向旋转微调鼓轮，使其“ 0”刻线与准线对齐；然后以相同方向转动 粗调鼓轮，从读数窗内观察，使其某一刻度线与准线对齐。此时调零完成， 答： 因为公式λ＝ ２△d △k 是根据等倾干涉条纹花样推导出来的，要用此
增透膜的原理及应用 陕西省安塞县安塞高级中学物理教研组贺军 摘要：在光学元件中，由于元件表面的反射作用而使光能损失，为了减少元件表面的反射损失，常在光学元件表面镀层透明介质薄膜,这种薄膜就叫增透膜。本文分别从能量守恒的角度对增透膜增加透射的原理给予定性分析；根据菲涅尔公式和折射定律对增透膜增加透射的原理给予定量解释；利用电动力学的电磁理论对增透膜增加透射的原理给予理论解释。同时对增透膜的研究和应用现状作一介绍。 关键词：增透膜；干涉；增透膜材料；镀膜技术 1前言 在日常生活中，人们对光学增透膜的理解，存在着一些模糊的观念。这些模糊的观念不仅在高中生中有，而且在大学生中也是存在的。例如，有不少人认为入射光从增透膜的上、下表面反射后形成两列反射光，因为光是以波的形式传播的，这两列反射光干涉相消，使整个反射光减弱或消失，从而使透射光增强，透射率增大。然而他们无法理解：反射回来的两列光不管是干涉相消还是干涉相长，反射光肯定是没有透射过去，因增加了一个反射面，反射回来的光应该是多了，透射过去的光应该是少了，这样的话，应当说增透膜不仅不能增透，而且要进一步减弱光的透射，怎么是增强透射呢？也有人对增透膜的属性和技术含量不甚了解，对它进行清洁时造成许多不必要的损坏。随着人类科学技术的飞速发展，增透膜的应用越来越广泛。因此，本文利用光学及其他物理学知识对增透膜原理给以全面深入的解释，同时对增透膜的研究和应用现状作一介绍。让人们对增透膜有一个全面深入的了解，进而排除在应用时的无知感和迷惑感。 2增透原理 2．1 定性分析 光学仪器中，光学元件表面的反射，不仅影响光学元件的通光能量；而且这些反射光还会在仪器中形成杂散光，影响光学仪器的成像质量。为了解决这些问题，通常在光学元件的表面镀上一定厚度的单层或多层膜，目的是为了减小元件表面的反射光，这样的膜叫光学增透膜（或减反膜）。 这里我们首先从能量守恒的角度对光学增透膜的增透原理给予分析。一般情况下，当光入射在给定的材料的光学元件的表面时，所产生的反射光与透射光能量确定，在不考虑吸收、散射等其他因素时，反射光与透射光的总能量等于入射光的能量。即满足能量守恒定律。当光学元件表面镀膜后，在不考虑膜的吸收及散射等其他因素时，反射光和透射光与入射光仍满足能量守恒定律。而所镀膜的作用是使反射光与透射光的能量重新分配。对增透膜而言，分配的结果使反射光的能量减小，透射光的能量增大。由此可见，增透膜的作用使得光学元件表面反射光与透射光的能量重新分配，分配的结果是透射光能量增大，反射光能量减小。
大学物理实验（光学部分）思考题 一、《用牛顿环干涉测透镜的曲率半径》实验 1、牛顿环实验的主要注意事项有哪些？视差。竖直叉丝要与测量方向想垂直。为防止回程误差。在实验过程中读数显微镜的叉丝始终沿一个方向前进。干涉环两侧的序数不能出错，要防止仪器瘦震动而引起的误差。 2、牛顿环实验中读数显微镜物镜下方的玻璃片G有何作用？实验时应如何调节？如果G的方向错误将会如何？ 3、哪些情况会使干涉条纹的中心出现亮斑？牛顿环接触点上有灰尘或者油渍。在薄膜厚度为半波长的半整数倍什么情况下是亮的 4、牛顿环实验中读数显微镜载物台下方的反光镜要作如何调节？为什么？关掉、因为本实验不需要光源从下射入。 5、牛顿环仪为什么要调节至松紧程度适当？太紧。透镜将发生形变，测得的曲率半径将偏大，太松。受震动时，接触点会跑动。无法实验。 6、视差对实验结果有何影响？你是如何消除视差的？视差的存在会增大标尺读数的误差若待测像与标尺（分划板）之间有视差时，说明两者不共面，应稍稍调节像或标尺（分划板）的位置，并同时微微晃动眼睛，直到待测像与标尺之间无相对移动即无视差。 7、在实验过程中你是如何避免回程误差的？显微镜下旋后再上旋，由于齿轮没有紧密咬合，造成刻度出现偏差。避免回程误差就是说一次测量内只能一直向上或向下 二、《用掠入射法测定液体的折射率》实验 1、分光计的调节主要分为哪些步骤？ 2、分光计的望远镜应作何调节？ 3、分光计为什么要设置两个游标？测量之前应将刻度盘及游标盘作何调节？为什么？ 4、用分光计测定液体的折射率实验，有哪些注意事项？ 5、调节分光计时，请说明三棱镜应如何如何放置，为什么要这样做？ 6、用分光计测量液体的折射率的过程中，哪些部件（或器件）应固定不能动？ 7、分光计的调节要求是什么?
低频电子线路实验思考题 实验一常用电子仪器的使用（P6） 1.什么是电压有效值？什么是电压峰值？常用交流电压表的电压测量值和示波器的电压直接测量值有什么不同？ 答：电压峰值是该波形中点到最高或最低之间的电压值；电压有效值等于它的瞬时值的平方在一个周期内职分的平均值再取平方根。 常用交流电压表的电压测量值一般都为有效值，而示波器的电压直接测量都为峰值。 2.用示波器测量交流信号的峰值和频率，如何尽可能提高测量精度？答：幅值的测量：Y轴灵敏度微调旋钮置于校准位置，Y轴灵敏度开关置于合适的位置即整个波形在显示屏的Y轴上尽可能大地显示，但不能超出显示屏指示线外。频率测量：扫描微调旋钮置于校准位置，扫描开关处于合适位置即使整个波形在X轴上所占的格数尽可能接近10格（但不能大于10格）。 实验二晶体管主要参数及特性曲线的测试（P11） 1.为什么不能用MF500HA型万用表的R×1Ω和R×10Ω档量程测量工作极限电流小的二极管的正向电阻值？ 答：根据MF500HA型万用表的内部工作原理，可知R×1Ω和R×10Ω档量程测量工作极限电流小的二极管的正向电阻值的等效电路分别为图1和图2所示，此时流过二极管的最大电流，，当I D1和I D2大于该二极管的工作极限电流时就会使二极管损坏。
图1 图2 2. 用MF500HA型万用表的不同量程测量同一只二极管的正向电阻值，其结果不同，为什么？ 提示：根据二极管的输入特性曲线和指针式万用表Ω档的等效电路，结合测试原理分析回答。 答：R×1Ω：r o=9.4Ω; R×10Ω: r o=100Ω; R×100Ω: r o=1073Ω; R×1kΩ: r o=32kΩ。因为二极管工作特性为正向导通、反向截至，尤其是正向导通的输入特性曲线为一条非线性曲线。用MF500HA型万用表
光学大纲 第一章光的干涉 ★主要内容1、光的电磁理论2、波动的独立性、叠加性和相干性3、由单色波叠加所形成的干涉花样4、分波面双光束干涉5、干涉条纹的可见度、光波的时间相干性和空间相干性6、菲涅耳公式7、分振幅薄膜干涉（一）——等倾干涉8、分振幅薄膜干涉（二）——等厚干涉9、迈克耳逊干涉仪10、法布里—珀罗干涉仪、多光束干涉11、干涉现象的一些应用、牛顿圈 ★教学目的和要求掌握光波的概念、波动方程、叠加原理及其应用；熟练掌握光程、光程差的概念；理解光的相干性的有关基本概念，熟练掌握光的干涉原理和分析方法，熟练掌握薄膜干涉的原理和分析方法，熟悉干涉仪及应用。 ★学时数13学时 ★复习思考题1、试比较光波与无线电波，光子与电子的异同。2、试说明怎样利用杨氏干涉条纹来测量双缝的间距，以及怎样比较不同单色光的波长。3、为从普通光源获得空间相干性较好的光场，最简单的办法是什么？4、使用扩展光源时，怎样决定薄膜干涉的定域地点？5、什么叫相干时间和相干长度？时间相干性与单色性有何联系？普通厚度的玻璃板的两个表面为什么不能形成干涉条纹？ ★讨论题（从中选择课程论文题）1、产生干涉的相干光必须来自同一发光原子、同一次发射的光波，试解释其理由。2、影响杨氏干涉条纹清晰程度的因素有哪些？请进行详细的分析。 第二章光的衍射 ★主要内容1、光的衍射现象2、惠更斯—菲涅耳原理3、菲涅耳半波带4、菲涅耳衍射（圆孔和圆屏）5、夫琅和费单缝衍射6、夫琅和费圆孔衍射7、平面衍射光栅8、晶体对伦琴射线的衍射 ★教学目的和要求理解惠更斯—菲涅耳原理以及菲涅耳积分表达式的意义；能用半波带法定性分析菲涅耳圆孔衍射，了解波带片的概念；熟练掌握夫琅和费衍射，能根据光强公式分析衍射花样的特点；理解和掌握光栅方程的意义，能分析光栅的性能参数，了解光栅的应用；掌握光学仪器的分辨本领和衍射现象的基本应用。 ★学时数12学时 ★复习思考题1、为什么作费涅耳衍射时，光源和接受屏要放得那样远？为什么放近了不易看到衍射条纹？2、光在面积有限的反射面上反射时能否产生衍射现象？3、菲涅耳衍射的亮点和暗点，与夫琅禾费衍射的亮点和暗点有何不同？4、单缝的衍射光与理想的线光源的光有何不同？5、在夫氏衍射装置中，若点光源的在垂直光轴的平面里上下左右移动时，衍射图样有何变化？6、若在单缝夫琅和费衍射装置中线光源取向并不严格平行单缝，这对衍射图样有何影响？7、为什么德布罗意波的衍射实验需要用晶体作光栅？ ★讨论题（从中选择课程论文题）1、叙述光的干涉和光的衍射的共同点和区别。2、要制造一个对应于λ=5μm的焦距为10m的振幅波带片，要求焦点处光强为不放波带片时的一千倍以上，请回答：（1）如何设计这一波带片？(2)这个位相型波带片能否用于波长为λ’的光？ 第三章几何光学的基本原理 ★主要内容1、光线的概念2、费马原理3、单心光束，实象和虚象4、光在平
实验指导书思考题及答案 实验2.4 电压比较器 四、实验总结报告分析提示 1、将迟滞比较器的门限电压理论值和实测值进行比较 ，并分析误差原因。 答：门限电压理论值为112OH T RU U R R += +，112OL T RU U R R ?=+。稳压二极管稳压值不是正好±8V ，电阻R1和R2阻值的误差。 五、预习要求 阅读本实验内容，了解由运算放大器组成电压比较器的工作原理。填写表2-4-1中的内容。 理论计算图2-4-2（a ）电路中，上限门电压U T+= 0.73V ；下限门电压U T—= -0.73V 。(112OH T RU U R R += +, 112OL T RU U R R ?=+，U OH =8V ，U OL = - 8V) 实验2.5 波形发生器 四、实验总结报告分析提示 1、整理实验数据，将波形周期的实测值和理论值进行比较，并分析误差原因。 答：正弦波频率为12f RC π=，主要是10K 电阻和0.1μF 电容不是标称值。 方波周期表达式为周期为122ln (12 )F R T R C R =+，可见R F 、C 、R 1和R 2的精度都影响周期。 2、RC 正弦波发生器图2-5-1中， 电位器R P 的作用是调节正弦波的频率吗？它的作用是什么？ 表2-4-1 选定正确的操作方法（正确的在方框内画√，错误的在方框内画×） 项 目 操作方法 运算放大器使用 运算放大器使用时须提供直流电源（±12V 和地）（√） 运算放大器须检测好坏，方法是开环过零（√） 电压比较器仍须要调零（╳） 迟滞比较器 利用迟滞比较器将输入的正弦波转换为输出的矩型波， 对输入信号幅值大小没有要求（╳）

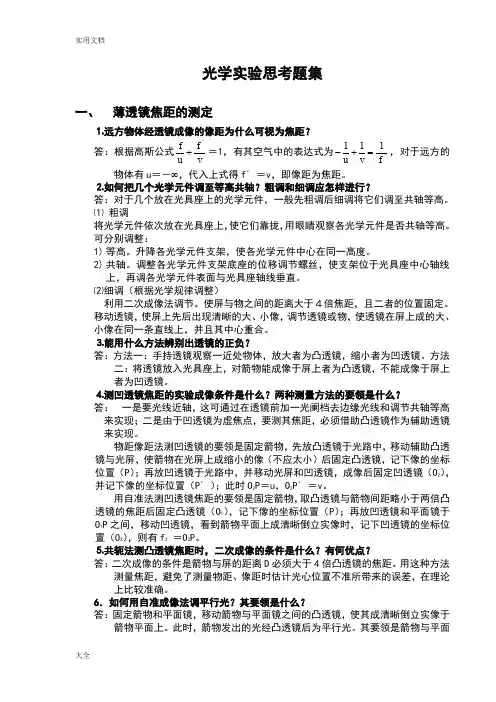

光学实验思考题集 一、 薄透镜焦距的测定 ⒈远方物体经透镜成像的像距为什么可视为焦距？ 答：根据高斯公式v f u f '+＝1，有其空气中的表达式为'111f v u =+-，对于远方的物体有u ＝－∞，代入上式得f ′＝v ，即像距为焦距。 ⒉如何把几个光学元件调至等高共轴？粗调和细调应怎样进行？ 答：对于几个放在光具座上的光学元件，一般先粗调后细调将它们调至共轴等高。 ⑴ 粗调 将光学元件依次放在光具座上，使它们靠拢，用眼睛观察各光学元件是否共轴等高。可分别调整： 1) 等高。升降各光学元件支架，使各光学元件中心在同一高度。 2) 共轴。调整各光学元件支架底座的位移调节螺丝，使支架位于光具座中心轴线上，再调各光学元件表面与光具座轴线垂直。 ⑵细调（根据光学规律调整） 利用二次成像法调节。使屏与物之间的距离大于４倍焦距，且二者的位置固定。移动透镜，使屏上先后出现清晰的大、小像，调节透镜或物，使透镜在屏上成的大、小像在同一条直线上，并且其中心重合。 ⒊能用什么方法辨别出透镜的正负？ 答：方法一：手持透镜观察一近处物体，放大者为凸透镜，缩小者为凹透镜。方法二：将透镜放入光具座上，对箭物能成像于屏上者为凸透镜，不能成像于屏上者为凹透镜。 ⒋测凹透镜焦距的实验成像条件是什么？两种测量方法的要领是什么？ 答： 一是要光线近轴，这可通过在透镜前加一光阑档去边缘光线和调节共轴等高来实现；二是由于凹透镜为虚焦点，要测其焦距，必须借助凸透镜作为辅助透镜来实现。 物距像距法测凹透镜的要领是固定箭物，先放凸透镜于光路中，移动辅助凸透镜与光屏，使箭物在光屏上成缩小的像（不应太小）后固定凸透镜，记下像的坐标位置（P ）；再放凹透镜于光路中，并移动光屏和凹透镜，成像后固定凹透镜（O 2），并记下像的坐标位置（P ′）；此时O 2P ＝u ，O 2P ′＝v 。 用自准法测凹透镜焦距的要领是固定箭物，取凸透镜与箭物间距略小于两倍凸透镜的焦距后固定凸透镜（O 1），记下像的坐标位置（P ）；再放凹透镜和平面镜于 O 1P 之间，移动凹透镜，看到箭物平面上成清晰倒立实像时，记下凹透镜的坐标位 置（O 2），则有f 2 ＝O 2P 。 ⒌共轭法测凸透镜焦距时，二次成像的条件是什么？有何优点？ 答：二次成像的条件是箭物与屏的距离D 必须大于4倍凸透镜的焦距。用这种方法测量焦距，避免了测量物距、像距时估计光心位置不准所带来的误差，在理论上比较准确。 6．如何用自准成像法调平行光？其要领是什么？ 答：固定箭物和平面镜，移动箭物与平面镜之间的凸透镜，使其成清晰倒立实像于箭物平面上。此时，箭物发出的光经凸透镜后为平行光。其要领是箭物与平面
习题第3章 【3-1】 如何用指针式万用表判断出一个晶体管是NPN 型还是PNP 型？如何判断出管子的三个电极？锗管和硅管如何通过实验区别？ 解： 1． 预备知识 万用表欧姆挡可以等效为由一个电源（电池）、一个电阻和微安表相串联的电路，如图1.4.11所示。 μA 正极红笔 E -+ - e e NPN PNP 图1.4.11 万用表等效图 图1.4.12 NPN 和PNP 管等效图 (1) 晶体管可视为两个背靠背连接的二极管，如图1.4.12所示。 (2) 度很低。2(1) （或(2) 红表笔与然后两如图 图 1.4.13 测试示意图 【3-2】 图3.11.1所示电路中，当开关分别掷在1、2、3 位置时，在哪个位置时I B 最大，在哪个位置时I B 最小？为什么? o 图3.11.1 题3-2电路图
[解] 当开关处于位置2 时，相当一个发射结，此时I B 最大。当开关处于位置1时，c 、e 短路，相当于晶体管输入特性曲线中U CE =0V 的那一条，集电极多少有一些收集载流子的作用，基区的复合还比较大，I B 次之。当开关处于位置3 时，因集电结有较大的反偏，能收集较多的载流子，于是基区的复合减少，I B 最小。 【3-3】 用万用表直流电压挡测得电路中晶体管各极对地电位如图3.11.2所示，试判断晶体管分别处于哪种工作状态(饱和、截止、放大)？ + 6V + 12V -- - 图3.11.2 题3-3电路图 解： 【3-4】 [解(a)管压降U B I β (b)(c)电路中，BE B 12V 0.023mA 510k U I -=≈Ω ，CE B 12V 5.1k 6.1V U I β=-??Ω=，管压降足以建立集电 极结反压，晶体管工作在放大区。 【3-5】分别画出图3.11.4所示各电路的直流通路和交流通路。

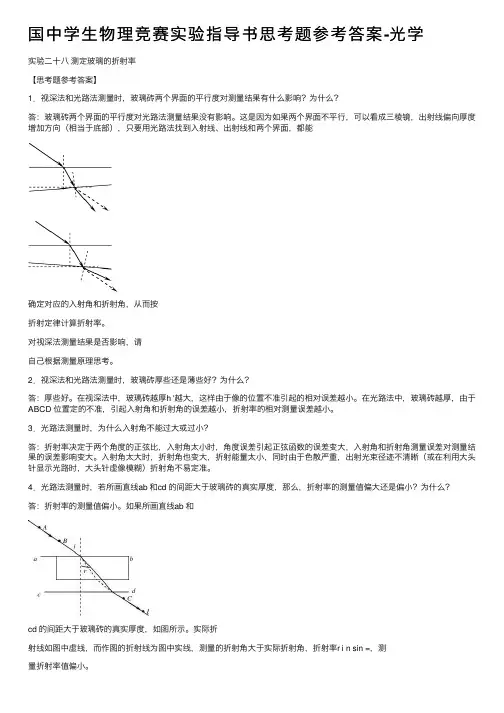

实验二十八 测定玻璃的折射率 【思考题参考答案】 1．视深法和光路法测量时，玻璃砖两个界面的平行度对测量结果有什么影响？为什么？ 答：玻璃砖两个界面的平行度对光路法测量结果没有影响。这是因为如果两个界面不平行，可以看成三棱镜，出射线偏向厚度增加方向（相当于底部），只要用光路法找到入射线、出射线和两个界面，都能 确定对应的入射角和折射角，从而按 折射定律计算折射率。 对视深法测量结果是否影响，请 自己根据测量原理思考。 2．视深法和光路法测量时，玻璃砖厚些还是薄些好？为什么？ 答：厚些好。在视深法中，玻璃砖越厚h '越大，这样由于像的位置不准引起的相对误差越小。在光路法中，玻璃砖越厚，由于ABCD 位置定的不准，引起入射角和折射角的误差越小，折射率的相对测量误差越小。 3．光路法测量时，为什么入射角不能过大或过小？ 答：折射率决定于两个角度的正弦比，入射角太小时，角度误差引起正弦函数的误差变大，入射角和折射角测量误差对测量结果的误差影响变大。入射角太大时，折射角也变大，折射能量太小，同时由于色散严重，出射光束径迹不清晰（或在利用大头针显示光路时，大头针虚像模糊）折射角不易定准。 4．光路法测量时，若所画直线ab 和cd 的间距大于玻璃砖的真实厚度，那么，折射率的测量值偏大还是偏小？为什么？ 答：折射率的测量值偏小。如果所画直线ab 和 cd 的间距大于玻璃砖的真实厚度，如图所示。实际折 射线如图中虚线，而作图的折射线为图中实线，测量的折射角大于实际折射角，折射率r i n sin sin =，测 量折射率值偏小。 间距小于玻璃砖的真实厚度的问题，自己回答。 实验二十九 测定薄透镜的焦距 【思考题参考答案】 1．作光学实验为何要调节共轴？共轴调节的基本步骤是什么？对多透镜系统如何处理？ 答：光学实验中经常要用一个或多个透镜成像。由于透镜在傍轴光线（即近轴光线）下成像质量好，基本无像差，可以减小测量误差，必须使各个透镜的主光轴重合(即共
实验指导书思考题及答案 实验1.1 示波器的使用 实验预习 阅读本实验内容，了解示波器的工作原理、性能及面板上常用的各主要旋钮、按键的作用和调节方法。试填写表1-3的选项内容。 填空：当用示波器观测信号，已知信号频率为1KHz，峰-峰值为1V，则应将Y 轴衰减选择 0.2V /格的档位，扫描时间选择 0.2ms /格的档位。（要求：波形Y 轴显示占5格，X 轴显示一个周期占5格） 实验总结 1、说明示波器Y 轴校零的方法，以及作用。 答：Y 轴校零，把耦合方式放“GND”，调整输入通道的垂直“POSITION ”旋钮，将零基准线调到合适的位置。 Y 轴校零作用：确定信号零的位置，能看出波形相对于零是高还是低。 2、示波器上的信号测试线（同轴电缆）上黑夹子和红夹子在测试信号时能否互换使用： 1）可以（ ）； 2）不可以（ √√）。 在用示波器观测波形时，一般情况下黑夹子接被测电路何处： 表1-3 选定示波器正确的操作方法选定示波器正确的操作方法（（正确的在方框内画√，错误的在方框内画×） 显示情况 操作方法 显示出的波形亮度低 调整聚焦调节旋钮（╳）； 调整辉度调节旋钮（√） 显示出的波形线条粗 调整聚焦调节旋钮（√）； 调整辉度调节旋钮（╳） 显示出的波形不稳定 （波形在X 轴方向移动） 调整触发电平旋钮（√）； 调整水平位移旋钮（╳） 显示出的波形幅值太小 调整垂直衰减旋钮（√）； 调整垂直位移旋钮（╳） 显示出的波形X 轴太密 调整扫描时间旋钮（√）； 调整垂直衰减旋钮（╳）
1）接被测信号“地”（ √√ ）； 2）悬空不接（ ）； 3）接电路任意地方（ ）。 （（在正确的答案后画√√） 3、用示波器测“CAL”的波形时，说明Y 轴输入耦合方式选“DC” 挡与“AC”挡观测时，波形有什么不同？为什么不同？ 答：波形样子相同，但垂直方向上有位移。 原因： 1、示波器的“CAL”有1V 的直流分量。 2、选“DC”档：波形的交、直流分量都能显示。 选“AC”档：输入信号要经过电容滤波，因此只能显示交流分量，无直流分量。 4、示波器使用注意事项。 （1）要确定Y 轴零电平的位置，此位置是作图时时间轴的位置。 （2）当波形不能停下来，一直在水平方向移动时，先检查触发源与输入信号的通道是不是一致，再细调触发电平“LEVEL ”旋钮。 （3）扫描时间旋钮扫描时间旋钮的挡位要和信号的周期信号的周期信号的周期匹配，垂直衰减旋钮垂直衰减旋钮的挡位要和信号的幅度信号的幅度信号的幅度匹配。 实验1.2 数字扫频信号发生器的使用 实验总结实验总结 1、用示波器观测信号发生器输出的波形时，两仪器测试线的连接方式如下： 1）必须红夹子和红夹子连，黑夹子和黑夹子连。（ √√ ） 2）可任意相连。（ ） （（在正确的答案后画√√） 2、在输出不同信号时，信号发生器信号发生器信号发生器的幅度是指的幅度是指的幅度是指以以下几种下几种：： （在正确的答案后画√√） 1）正弦交流电压：1）有效值（√√ ）、2）峰值（ ） 2）方波电压：1）峰-峰值（ ）、2）峰值（ √√ ）

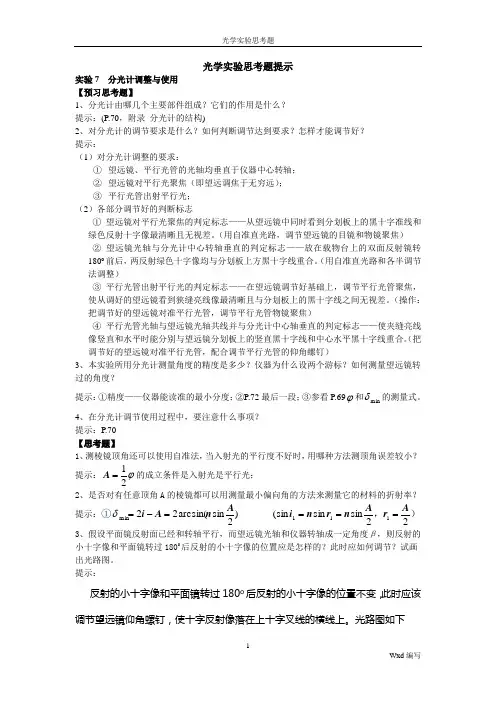

用分光计测棱镜玻璃的折射率 [预习思考题] 1.分光计主要由哪几部分组成各部分的作用是什么为什么要设置一对游标 2.什么是最小偏向角利用最小偏向角法测棱镜折射率的公式是什么 3. 望远镜调焦至无穷远是什么含义为什么当在望远镜视场中能看见清晰且无视差的绿十字像时，望远镜已调焦至无穷远 答：望远镜调焦至无穷远是指将望远镜的分划板调至其物镜的焦面位置上，使从无穷远处射来的光线、即平行光会聚于分划板上。 根据薄透镜近轴成像与光线反射的原理，当从分划板下方的透明十字中出射的光线经物镜折射与平面镜反射后能清晰且无视差地成像于望远镜的视场中（即成像于分划板上）时，分划板必处于望远镜物镜的焦面位置上，故此时望远镜已调焦至无穷远。 4.为什么当平面镜反射回的绿十字像与调节用叉丝重合时，望远镜主光轴必垂直于平面镜为什么当双面镜两面所反射回的绿十字像均与调节用叉丝重合时，望远镜主光轴就垂直于分光计主轴 答：调节用叉丝与透明十字位于分划板中心两侧的对称位置上。根据薄透镜近轴成像与光线反射的原理，要使平面镜反射回的绿十字像与调节用叉丝重合，则与望远镜出射平行光平行的副光轴和与平面镜反射平行光平行的副光轴必须与望远镜主光轴成相等的角且三轴共面。要达到此要求，平面镜的镜面就必须垂直于望远镜主光轴。 当双面镜两面所反射回的绿十字像均与调节用叉丝重合时，仪器系统必同时满足以下条件：①双面镜的镜面平行于载物台转轴，即分光计主轴；②望远镜的主光轴垂直于双面镜的镜面。根据立体几何的知识易知，此时望远镜的主光轴必垂直于分光计主轴。 5.为什么要用“二分法”调节望远镜主光轴与分光计的主轴垂直 答：事实上，调望远镜主光轴与分光计主轴严格垂直的方法不止一种，用“二分法”调节的优点在于快捷。可以证明，用“二分法”调节可以迅速地使双面镜的镜面平行于分光计主轴（实际操作中一般只需调两三次就可实现），同时在调节中又始终保持望远镜主光轴与双面镜镜面垂直，从而使调节工作迅速方便地完成。 6.如何测量最小偏向角 答：略（详见教材）。 [实验后思考题] ⒈通过实验，你认为分光计调节的关键在何处 答：主观题，请学生自答。 ⒉能否直接通过三棱镜的两个光学面来调望远镜主光轴与分光计主轴垂直 答：不能。原因如下。 我们通过调节载物台面与望远镜的倾斜度总可以把仪器系统调整到如图所示的状态。图中，E为分光计主轴OO/上的任一点，EF、EQ分别为E点到三棱镜两光学面A/ACC/与A/ABB/ 的距离；θ 1、θ 2 分别为EF、EQ与OO/轴的夹角，且θ 1 =θ 2 ≠90°；望远镜主光轴∥EG。 容易证明，在此状态下，望远镜的主光轴首先⊥A/ABB/面，而当三棱镜随载物台转过φ角（即EF与EG的夹角）后，A/ACC/面就转至与先前A/ABB/面平行或重合的位置，此时望远镜的主光轴又⊥A/ACC/面。由此可见，在三棱镜随同载物台转动φ角前后，三棱镜两光学面反回的绿十字像都与调节用叉丝重合，但此时，望远镜的主光轴显然不垂直OO/轴。
光学教程第三版（姚启钧著）课后题答案下载 《光学教程》以物理光学和应用光学为主体内容。以下是为大家的光学教程第三版（姚启钧著），仅供大家参考! 点击此处下载???光学教程第三版（姚启钧著）课后题答案??? 本教程以物理光学和应用光学为主体内容。第1章到第3章为应用光学部分，介绍了几何光学基础知识和光在光学系统中的传播和成像特性，注意介绍了激光系统和红外系统;第4～8章为物理光学部分，讨论了光在各向同性介质、各向异性介质中的传播规律，光的干涉、衍射、偏振特性及光与物质的相互作用，并结合介绍了DWDM、双光子吸收、Raman放大、光学孤子等相关领域的应用和进展。 第9章则专门介绍航天光学遥感、自适应光学、红外与微光成像、瞬态光学、光学信息处理、微光学、单片光电集成等光学新技术。 绪论 0.1光学的研究内容和方法 0.2光学发展简史 第1章光的干涉 1.1波动的独立性、叠加性和相干性 1.2由单色波叠加所形成的干涉图样 1.3分波面双光束干涉 1.4干涉条纹的可见度光波的时间相干性和空间相干性 1.5菲涅耳公式 1.6分振幅薄膜干涉(一)——等倾干涉
1.7分振幅薄膜干涉(二)——等厚干涉 视窗与链接昆虫翅膀上的彩色 1.8迈克耳孙干涉仪 1.9法布里一珀罗干涉仪多光束干涉 1.10光的干涉应用举例牛顿环 视窗与链接增透膜与高反射膜 附录1.1振动叠加的三种计算方法 附录1.2简谐波的表达式复振幅 附录1.3菲涅耳公式的推导 附录1.4额外光程差 附录1.5有关法布里一珀罗干涉仪的(1-38)式的推导附录1.6有同一相位差的多光束叠加 习题 第2章光的衍射 2.1惠更斯一菲涅耳原理 2.2菲涅耳半波带菲涅耳衍射 视窗与链接透镜与波带片的比较 2.3夫琅禾费单缝衍射 2.4夫琅禾费圆孔衍射 2.5平面衍射光栅 视窗与链接光碟是一种反射光栅 2.6晶体对X射线的衍射
光学实验思考题集 一、薄透镜焦距的测定 ⒈远方物体经透镜成像的像距为什么可视为焦距？答：根据高斯公式v f u f '＝1，有其空气中的表达式为'111 f v u ，对于远方的 物体有u ＝－，代入上式得f ′＝v ，即像距为焦距。 ⒉如何把几个光学元件调至等高共轴？粗调和细调应怎样进行？ 答：对于几个放在光具座上的光学元件，一般先粗调后细调将它们调至共轴等高。⑴粗调 将光学元件依次放在光具座上，使它们靠拢，用眼睛观察各光学元件是否共轴等高。可分别调整： 1)等高。升降各光学元件支架，使各光学元件中心在同一高度。 2)共轴。调整各光学元件支架底座的位移调节螺丝，使支架位于光具座中心轴线上，再调各光学元件表面与光具座轴线垂直。 ⑵细调（根据光学规律调整） 利用二次成像法调节。使屏与物之间的距离大于４倍焦距，且二者的位置固定。 移动透镜，使屏上先后出现清晰的大、小像，调节透镜或物，使透镜在屏上成的大、小像在同一条直线上，并且其中心重合。 ⒊能用什么方法辨别出透镜的正负？ 答：方法一：手持透镜观察一近处物体，放大者为凸透镜，缩小者为凹透镜。方法 二：将透镜放入光具座上，对箭物能成像于屏上者为凸透镜，不能成像于屏上者为凹透镜。 ⒋测凹透镜焦距的实验成像条件是什么？两种测量方法的要领是什么？ 答：一是要光线近轴，这可通过在透镜前加一光阑档去边缘光线和调节共轴等高来实现；二是由于凹透镜为虚焦点，要测其焦距，必须借助凸透镜作为辅助透镜来实现。 物距像距法测凹透镜的要领是固定箭物，先放凸透镜于光路中，移动辅助凸透镜与光屏，使箭物在光屏上成缩小的像（不应太小）后固定凸透镜，记下像的坐标 位置（P ）；再放凹透镜于光路中，并移动光屏和凹透镜，成像后固定凹透镜（O 2）， 并记下像的坐标位置（P ′）；此时O 2P ＝u ，O 2P ′＝v 。 用自准法测凹透镜焦距的要领是固定箭物，取凸透镜与箭物间距略小于两倍凸透镜的焦距后固定凸透镜（O 1），记下像的坐标位置（P ）；再放凹透镜和平面镜于O 1P 之间，移动凹透镜，看到箭物平面上成清晰倒立实像时，记下凹透镜的坐标位置（O 2），则有f 2＝O 2P 。 ⒌共轭法测凸透镜焦距时，二次成像的条件是什么？有何优点？ 答：二次成像的条件是箭物与屏的距离D 必须大于4倍凸透镜的焦距。用这种方法 测量焦距，避免了测量物距、像距时估计光心位置不准所带来的误差，在理论上比较准确。 6．如何用自准成像法调平行光？其要领是什么？ 答：固定箭物和平面镜，移动箭物与平面镜之间的凸透镜，使其成清晰倒立实像于 箭物平面上。此时，箭物发出的光经凸透镜后为平行光。其要领是箭物与平面
设备的使用 1、示波器的使用 0-20MHz范围内的信号都可测量。 三个校准旋钮顺时针拧到底； 五个按钮全要释放； 触发源要与输入通道一致；双通道输入时（DUAL），则触发源CH1和CH2都可； “LEVEL”旋钮的使用（波形水平移动，不稳定时）； “垂直衰减旋钮”要合适，尤其是数值和波形的幅值相比小太多时，波形太大，出了屏幕，会看不到波形； Y轴校准方法； DC和AC档位的区别。 2、交流毫伏表的使用 测量10-2MHz正弦信号的有效值。频带比示波器小，比万用表大。 一定要选择合适的量程，否则误差大。比如：正弦信号Ui=1V，要选3V量程档，用30V的话，误差大！ 数字万用表 万用表 3、数字 测直流电压、电流信号，电阻值。 测交流信号不如交流毫伏表精度高，模拟电子技术实验室的交流信号有效值都用交流毫伏表测量！ 4、模拟万用表 在本实验室只用于单管放大时测静态工作点的电流I B和I C。 5、信号发生器 正弦信号输入是有效值，切记！要注意分清题目给的条件是指正弦信号的有效值（示例Ui =1V）和最大值（示例Ui m=1V）。 6、集成运算放大器的使用 +12V、地、-12V这三个电源必须接上，运放才能工作。同时注意要打开电源开关。
输入信号不是电源，切记！ 共地：“输入信号的地”、“示波器的地”一定要和“电源的地”可靠地接在一起。 开环过零检查运放的好坏。 比例运算电路要闭环调零减少误差。 实验板 7、单管放大电路 单管放大电路实验板 +12V和地要可靠连接； 共地：“输入信号的地”、“示波器的地”一定要和“电源的地”可靠地接在一起。 线要连好，不要落了接某些线。
实验二十八 测定玻璃的折射率 【思考题参考答案】 1．视深法和光路法测量时，玻璃砖两个界面的平行度对测量结果有什么影响为什么 答：玻璃砖两个界面的平行度对光路法测量结果没有影响。这是因为如果两个界面不平行，可以看成三棱镜，出射线偏向厚度增加方向（相当于底部），只要用光路法找到入射线、出射线和两个界面，都能 确定对应的入射角和折射角，从而按 折射定律计算折射率。 对视深法测量结果是否影响，请 自己根据测量原理思考。 2．视深法和光路法测量时，玻璃砖厚些还是薄些好为什么 答：厚些好。在视深法中，玻璃砖越厚h 越大，这样由于像的位置不准引起的相对误差越小。在光路法中，玻璃砖越厚，由于ABCD 位置定的不准，引起入射角和折射角的误差越小，折射率的相对测量误差越小。 3．光路法测量时，为什么入射角不能过大或过小 ~ 答：折射率决定于两个角度的正弦比，入射角太小时，角度误差引起正弦函数的误差变大，入射角和折射角测量误差对测量结果的误差影响变大。入射角太大时，折射角也变大，折射能量太小，同时由于色散严重，出射光束径迹不清晰（或在利用大头针显示光路时，大头针虚像模糊）折射角不易定准。 4．光路法测量时，若所画直线ab 和cd 的间距大于玻璃砖的真实厚度，那么，折射率的测量值偏大还是偏小为什么 答：折射率的测量值偏小。如果所画直线ab 和 cd 的间距大于玻璃砖的真实厚度，如图所示。实际折 射线如图中虚线，而作图的折射线为图中实线，测量 的折射角大于实际折射角，折射率r i n sin sin ，测 量折射率值偏小。 间距小于玻璃砖的真实厚度的问题，自己回答。 实验二十九 测定薄透镜的焦距 【思考题参考答案】 … 1．作光学实验为何要调节共轴共轴调节的基本步骤是什么对多透镜系统如何处理 答：光学实验中经常要用一个或多个透镜成像。由于透镜在傍轴光线（即近轴光线） A B C D a b ~ d i r
